Где находится предохранитель головного устройства на Опель Мокка?
Мы будем сейчас поиск предохранителя в головном устройстве вашего Opel Mokka . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радио, оно может находиться в двух разных местах. Он довольно часто связан с 12-вольтовыми розетками на центральной консоли. Мы откроем два места где предохранитель автомагнитолы вашего опель мокка могут быть расположены.
Установка предохранителя оригинальной автомагнитолы на Opel Mokka
.Если у вас все еще есть оригинальное головное устройство на вашем Opel Mokka, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процедуры:
Прочтите руководство по эксплуатации на крышке блока предохранителей
найти предохранитель автомагнитолы вашего Opel Mokka , следует отметить как «Радио» или «звуковая система»
Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.
Если он неисправен, замените его новым предохранителем. , в противном случае отнесите автомобиль к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.
После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.
Замена предохранителя на головном устройстве другого производителя на Opel Mokka
Наконец-то мы откроем случай с автомобильным радио, купленным в магазинах, и как найти предохранитель автомагнитолы на опель мокка в данной ситуации . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:
- Снимите автомагнитолу с вашего Opel Mokka , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
- В задней части автомагнитолы вашего Opel Mokka вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Opel Mokka
- Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность поменять предохранитель на Опель Мокка
Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на опель мокка, или предохранитель рупора, не стесняйтесь обращаться за советом в наши статьи, посвященные этим предохранителям.
Если вам нужны дополнительные руководства по Opel Mokka, посетите наш Opel Mokka категория.
Engine compartment
Fuse and relay box is located next to the battery under the protective cover.
The photo
Diagram
Assignment
Type 1
(2012 – 2016)
| 1 | Sunroof |
| 2 | Outside rearview mirror switch |
| 3 | Air vent solenoid |
| 4 | Reserve |
| 5 | Electronic valve brake control unit |
| 6 | 2013-2015: not used |
| 2016: Intelligent battery sensor | |
| 7 | Reserve |
| 8 | Transmission control module battery |
| 9 | 2013-2015: BCM Adjustable Voltage Control |
| 2016: not used | |
| 10 | Fuel control module R / C / Headlamp leveling |
| 11 | Rear wiper |
| 12 | Heated rear window |
| 13 | Reserve |
| 14 | Outside heated mirrors |
| 15 | Fuel system control unit battery |
| 16 | Heated Seat Module / Memory Module |
| 17 | Transmission Control Module R / C |
| 18 | R / C Engine Control Module |
| 19 | Fuel pump |
| 20 | Reserve |
| 21 | Fan relay (auxiliary fuse box) |
| 22 | Reserve |
| 23 | Ignition Coil / Injector |
| 24 | Washer pump |
| 25 | Reserve |
| 26 | Canister Purge Solenoid / Water Valve Solenoid / Oxygen Sensors – Before and After / Turbocharger Solenoid (1.4L) / Turbojet Solenoid (1.4L) |
| 27 | 2013-2015: not used |
| 2016: auxiliary pump for heater | |
| 28 | 2013-2015: not used |
| 2016: Engine Control Module, Ignition Power Box 1 | |
| 29 | Engine Control Module Ignition Transmission 2 |
| 30 | Air mass sensor |
| 31 | Left high beam |
| 32 | Right high beam |
| 33 | Engine control module battery |
| 34 | Signal |
| 35 | A / C Compressor Clutch |
| 36 | Front fog lights |
| J-Case Fuses | |
| 1 | Electronic pump brake control unit |
| 2 | Front wipe |
| 3 | Fan motor |
| 4 | IEC RC |
| 5 | Not used |
| 6 | Not used |
| 7 | 2013-2015: not used |
| 2016: starter solenoid (automatic transmission), not used (manual transmission) | |
| 8 | Cooling fan low / medium |
| 9 | High Fan |
| 10 | EPP |
| 11 | 2013-2015: start solenoid |
| 2016: Gear Starter Solenoid (Automatic Transmission), Starter Solenoid (Manual Transmission) |
Relay
- Reserve
- Fuel pump relay
- Cooling fan relay
- Starter relay
- Power train relay
- Cooling fan relay
- Starter relay
- Cooling fan relay
Type 2
(2017 – 2022)
| Mini Fuses | |
| 1 | Sunroof |
| 2 | 2018-2020: Exterior rearview mirror switch/ Driver side power window/ Rain sensor/ Universal garage door opener 2021-2022: Exterior mirror switch/ Driver side power window/ Rain sensor |
| 3 | Canister vent solenoid |
| 4 | – |
| 5 | Electronic brake control module valve |
| 6 | 2018-2021: Intelligent battery sensor |
| 7 | 2018-2020: Electric steering column lock |
| 8 | Transmission control module/FICM |
| 9 | Automatic occupancy sensing module |
| 10 | Headlamp leveling switch/ Headlamp leveling motor/ Rear vision camera/ Interior rearview mirror |
| 11 | Rear wiper |
| 12 | Rear window defogger |
| 13 | Power lumbar switch |
| 14 | Exterior rearview mirror heater |
| 15 | Fuel system control module battery |
| 16 | 2018-2020: Heated seat module/ Memory module |
| 17 | 2018-2021: TIM DC DC converter/ Fuel system control module RC/ Compass module 2022: Fuel system control module RC |
| 18 | Engine control module RC/ Transmission control module RC/ FICM RC |
| 19 | 2018-2020: Fuel pump |
| 20 | – |
| 21 | Fan relay (auxiliary BEC) |
| 22 | – |
| 23 | Ignition coil/ Injector coil |
| 24 | Washer pump |
| 25 | Automatic headlamp leveling |
| 26 | EMS Var 1 |
| 27 | –/Auxiliary heater pump |
| 28 | –/Engine control module powertrain/ Ignition 3 |
| 29 | Engine control module powertrain/ Ignition 1/Ignition 2 |
| 30 | EMS Var 2 |
| 31 | Left high-beam headlamp |
| 32 | Right high-beam headlamp |
| 33 | Engine control module battery |
| 34 | Horn |
| 35 | A/C clutch |
| 36 | 2018-2020: Front fog lamps |
| J-Case Fuses | |
| 1 | Electronic brake control module pump |
| 2 | Front wipe |
| 3 | Linear power module blower |
| 4 | IEC RC |
| 5 | – |
| 7 | –/Starter solenoid |
| 8 | Cooling fan low – mid |
| 9 | Cooling fan – high |
| 10 | 2018-2021: EVP |
| 11 | Starter solenoid/ Starter pinion |
| U-Micro Relays | |
| 2 | 2018-2020: Fuel pump |
| 4 | 2018-2020: –/Auxiliary heater pump |
| HC-Micro Relays | |
| 7 | Starter/ Starter pinion |
| 10 | 2018-2020: Starter solenoid |
| Mini Relays | |
| 1 | Run/Crank |
| 3 | Cooling fan – mid |
| 5 | Powertrain relay |
| 8 | Cooling fan – low |
| HC-Mini Relays | |
| 6 | Cooling fan – high |
Luggage compartment
It is located on the left-hand side of the luggage compartment behind the protective cover.
the photo
Diagram
Appointment
Type 1
(2012 – 2016)
| 1 | Lumbar support, driver’s seat |
| 2 | Lumbar support, passenger seat |
| 3 | Amplifier |
| 4 | Trailer wiring harness connector |
| 5 | Permanent four-wheel drive system |
| 6 | Indication |
| 7 | Reserve |
| 8 | Trailer |
| 9 | Reserve |
| 10 | Reserve |
| 11 | Trailer |
| 12 | Navigation system |
| 13 | Heated steering wheel |
| 14 | Trailer wiring harness connector |
| 15 | Steering wheel |
| 16 | Water in fuel sensor |
| 17 | Interior mirror |
| 18 | Reserve |
| S / B01 | Driver’s electric seat adjustment / memory module |
| S / B02 | Electric passenger seat adjustment |
| S / B03 | Trailer module |
| S/ B04 | Inverter / Voltage Converter |
| S / B05 | Battery |
| S / B06 | headlight washer |
| S / B07 | Reserve |
| S / B08 | Reserve |
| S / B09 | Reserve |
| RLY01 | Ignition relay |
| RLY02 | Start relay |
Type 2
(2017 – 2022)
| Fuses | |
| F1 | — |
| F2 | — |
| F3 | Amplifier audio |
| F4 | — |
| F5 | Rear drive control module |
| F6 | Left cornering lamp |
| F7 | Right cornering lamp |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | — |
| F18 | — |
| S/B Fuses | |
| S/B01 | — |
| S/B02 | — |
| S/B03 | — |
| S/B04 | DC/AC inverter module |
| S/B05 | — |
| S/B06 | — |
| S/B07 | DC-DC transformer 400W |
| S/B08 | DC-DC transformer 400W |
| S/B09 | — |
| Relays | |
| RLY01 | Right cornering lamp |
| RLY02 | Left cornering lamp |
Still have questions? Ask them in the comments.
Passenger compartment

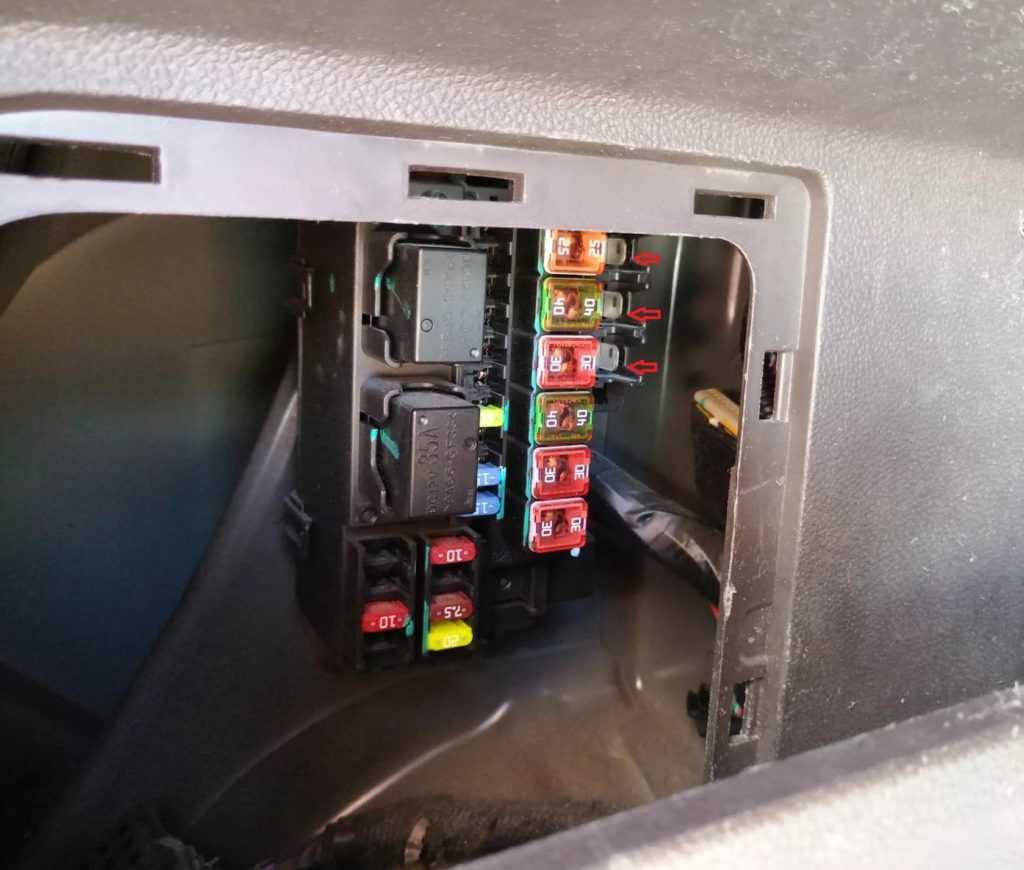

Fuse box is located under the dash on the driver’s side. To get to the fuses, you need to remove the box for small items.
Photo for example
Diagram
Designation
Type 1
(2012 – 2016)
| F1 | Body control unit 1 |
| F2 | Body control unit 2 |
| F3 | Body control unit 3 |
| F4 | Body control unit 4 |
| F5 | Body control unit 5 |
| F6 | Body control unit 6 |
| F7 | Body control unit 7 |
| F8 | Body control unit 8 |
| F9 | Egnition lock |
| F10 | Protective diagnostics module |
| F11 | Data Connector, Door Locks |
| F12 | Heater, ventilation and air conditioning MDL / ICS |
| F13 | Rear doors |
| F14 | Parking assist system |
| F15 | Lane Departure Warning, Interior Mirror |
| F16 | Adaptive front lighting module |
| F17 | Power window, driver’s side |
| F18 | Rain sensor |
| F19 | Body control unit |
| F20 | Illuminated steering wheel switch |
| F21 | Transmission control unit |
| F22 | Cigarette lighter / sockets |
| F23 | Reserve |
| F24 | Reserve |
| F25 | Reserve |
| F26 | Automatic passenger detection display |
| F27 | Instrument cluster |
| F28 | Headlight switch / AFL / DC converter |
| F29 | Reserve |
| F30 | Reserve |
| as of 2016: Gearbox control module battery | |
| F31 | IPC battery, Instrument combination |
| F32 | Radio / Telephone / Aux Jack |
| F33 | Display, infotainment system |
| F34 | OnStar / UHP / DAB |
| M01 | PTC |
| S / B01 | Reserve |
| S / B02 | Reserve |
| S / B03 | Front window regulator motor |
| S/B04 | Rear window motor |
| S / B05 | Logistic mode relay |
| S / B06 | Reserve |
| S / B07 | Reserve |
| S / B08 | Reserve |
| CB1 | Reserve |
| Relay | |
| RLY01 | Relays for accessories |
| RLY02 | Doors |
| RLY03 | Spare |
| RLY04 | Spare |
| RLY05 | Logistic mode |
Type 2
(2017 – 2022)
| Fuses | |
| F1 | Body control module 1 |
| F2 | Body control module 2 |
| F3 | Body control module 3 |
| F4 | Body control module 4 |
| F5 | Body control module 5 |
| F6 | Body control module 6 |
| F7 | Body control module 7 |
| F8 | Body control module 8 |
| F9 | Discrete logic ignition switch |
| F10 | Sensing diagnostic module battery |
| F11 | Data link connector |
| F12 | HVAC module/ ICS |
| F13 | Liftgate relay |
| F14 | Central gateway module |
| F15 | 2017-2021: Lane departure warning/ GENTEX |
| F16 | 2017-2020: Adaptive forward lighting module |
| F17 | 2017-2020: Electrical steering column lock |
| F18 | Parking assist module/ Side blind zone alert |
| F19 | Body control module/ Regulated voltage control |
| F20 | Clock spring |
| F21 | A/C/ Accessory power outlet/ PRNDL |
| F22 | Auxiliary power outlet/ DC center |
| F23 | 2017-2020: HVAC module/ICS |
| F24 | — |
| F25 | OnStar module/ Eraglonass |
| F26 | 2017-2020: Heated steering wheel |
| F27 | 2017-2021: Instrument panel cluster/ Auxiliary heater/ Auxiliary virtual image display 2022: Instrument cluster |
| F28 | 2017-2020: Trailer feed 2 |
| F29 | 2017: Faceplate 2018-2021: Infotainment system |
| F30 | 2017-2020: DC/DC 400W |
| F31 | Instrument panel cluster module battery |
| F32 | Silver box audio module/ Navigation |
| F33 | 2017-2020: Trailer feed 1 |
| F34 | Passive entry/ Passive start |
| Midi Fuses | |
| M01 | 2017-2021: Positive temperature coefficient |
| S/B Fuses | |
| S/B01 | 2017-2021: Passenger power seat 2022: HVAC Aux heater – 1 |
| S/B02 | 2022: HVAC Aux heater – 2 |
| S/B03 | Front power windows |
| S/B04 | Rear power windows |
| S/B05 | Logistic mode relay |
| S/B06 | Driver power seat |
| S/B07 | — |
| S/B08 | 2017-2020: Trailer interface module |
| Circuit Breaker | |
| CB1 | — |
| Relays | |
| RLY01 | Accessory/Retained accessory power |
| RLY02 | Liftgate |
| RLY03 | — |
| RLY04 | 2022: Blower |
| RLY05 | Logistic mode |
Схема предохранителей Opel Mokka
Предохранители Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя. В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. При необходимости их замены обратитесь на станцию техобслуживания. Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Дефектный предохранитель можно определить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями. Кроме того, в блоке могут быть установлены дополнительные предохранители.
Примечание Некоторые описания блока предохранителей могут не относиться к вашему автомобилю
При осмотре блока предохранителей обратите внимание на маркировочную табличку
Приспособление для снятия предохранителей Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке. Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Минипредохранители № / Электрическая цепь 1 Вентиляционный люк крыши 2 Наружные зеркала 3 – 4 – 5 Электронный модуль управления тормозной системой 6 Датчик интеллектуального управления аккумуляторной батарей 7 – 8 Блок управления коробкой передач 9 Блок управления кузовным оборудованием 10 Регулировка угла наклона фар 11 Очиститель заднего стекла 12 Обогрев заднего стекла 13 Привод фары (левой) 14 Обогрев наружных зеркал 15 – 16 Обогрев сидений 17 Блок управления коробкой передач 18 Блок управления двигателем 19 Топливный насос 20 – 21 Охлаждающий обдув 22 – 23 Катушка зажигания, модуль управления двигателем 24 Насос омывателя 25 Привод фары (правой) 26 Блок управления двигателем 27 – 28 Блок управления двигателем 29 Блок управления двигателем 30 Выхлопная система 31 Левый дальний свет 32 Правый дальний свет 33 Блок управления двигателем 34 Звуковой сигнал 35 Система климат-контроля, кондиционер 36 Передняя противотуманная фара
Предохранители типа J № / Электрическая цепь 1 Электронный модуль управления тормозной системой 2 Передний стеклоочиститель 3 Блок управления двигателем 4 Блок управления двигателем 5 – 6 Топливный подогреватель 7 – 8 Охлаждающий обдув 9 Охлаждающий обдув 10 Модуль управления двигателем, калильная свеча 11 Стартер
Блок предохранителей в приборной панели
Минипредохранители № / Электрическая цепь 1 Блок управления кузовным оборудованием 2 Блок управления кузовным оборудованием 3 Блок управления кузовным оборудованием 4 Блок управления кузовным оборудованием 5 Блок управления кузовным оборудованием 6 Блок управления кузовным оборудованием 7 Блок управления кузовным оборудованием 8 Блок управления кузовным оборудованием 9 Дверные замки 10 Модуль защитной диагностики 11 Дверные замки 12 Климат-контроль 13 Задняя дверь 14 Система облегчения парковки 15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало 16 Система адаптивного головного освещения 17 Электрический стеклоподъемник, сторона водителя 18 Датчик дождя 19 Резерв 20 Рулевое колесо 21 Блок управления коробкой передач 22 Прикуриватель 23 Резерв 24 Резерв 25 Резерв 26 Модуль защитной диагностики 27 Комбинация приборов 28 Система адаптивного головного освещения 29 Резерв 30 Резерв 31 Комбинация приборов 32 Информационно-развлекательная система, аксессуары, розетка питания 33 Дисплей, информационно-развлекательная система 34 OnStar UHP/DAB
Плавкие предохранители с увеличенным временем срабатывания № / Электрическая цепь 01 Резерв 02 Резерв 03 Электростеклоподъемники передние 04 Электростеклоподъемники задние 05 Режим транспортировки 06 Резерв 07 Резерв 08 Резерв
Блок предохранителей в багажном отделении
Минипредохранители № / Электрическая цепь 1 Поясничная опора сиденья водителя 2 Поясничная опора сиденья пассажира 3 Усилитель 4 Разъем жгута проводов прицепа 5 Система постоянного полного привода 6 Индикация 7 Резерв 8 Прицеп 9 Резерв 10 Резерв 11 Прицеп 12 навигационная система. 13 Рулевое колесо с обогревом 14 Разъем жгута проводов прицепа 15 Рулевое колесо 16 Датчик воды в топливе 17 Внутреннее зеркало 18 Резерв
Плавкие предохранители с увеличенным временем срабатывания № / Электрическая цепь 01 Электрическая регулировка сиденья водителя 02 Электрическая регулировка сиденья пассажира 03 Прицеп 04 Преобразователь напряжения 05 Аккумуляторная батарея 06 Омыватель фар 07 Резерв 08 Резерв 09 Резерв
Источник статьи: http://knigaproavto.ru/shemy/opel/mokka/923-shema-predohraniteley-opel-mokka.html
