Предохранители и реле opel vectra b, 1995 — 2003

Предохранители и реле в салоне Рено Дастер (автомобили до 01.2015 года)

Монтажный блок закрыт защитной крышкой. На внутренней стороне крышки есть схема с описанием блока.

Схема блока предохранителей и реле в салоне Рено Дастер (автомобили до 01.2015 года)

Описание

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Предохранитель прикуривателя Рено Дастер; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Схема блока предохранителей и реле под капотом Рено Дастер (автомобили после 01.2015 года)

Описание

Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос

Назначение реле

Этот блок тоже имеет разновидности, в зависимости от комплектации автомобиля, полные электрические схемы Рено Дастер скачивайте здесь.

• Магнитола ситроен берлинго инструкция

• Туго крутится руль рено лагуна 2

• Замена кнопки стеклоподъемника рено каптур

• Регулировка клапана турбины рено

• Как включить обогрев заднего стекла на пежо 408

6.1.8 Проверка реле топливного насоса

Цепь включают, задействовав проверяемый элемент электрооборудования: Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя.

Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.

Тест цепи на короткие замыкания: Его необходимо проверить, если насос не работает. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа. Место установки БП под приборной панелью

Обратите внимание: Далее, мы предлагаем вам расшифровку назначения каждого звена. Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства

Чтобы добраться до него, вам потребуется снять пластиковую накладку. Далее предлагаем вам ознакомиться со схемой.

не могу найти предохранитель и реле бензонасоса

Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б Ниже представлена расшифровка каждого устройства. Расшифровка компонентов БП Процесс снятия и замены Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена.

Обратите внимание: Далее, мы предлагаем вам расшифровку назначения каждого звена. Расшифровка электросхемы приборов БП, установленном в салоне транспортного предохранитель бензонасоса опель вектра б где находится. Чтобы добраться до него, вам потребуется снять пластиковую накладку

Далее предлагаем вам ознакомиться со схемой. Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б Ниже представлена расшифровка каждого устройства

Чтобы добраться до него, вам потребуется снять пластиковую накладку. Далее предлагаем вам ознакомиться со схемой. Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б Ниже представлена расшифровка каждого устройства.

Расшифровка компонентов БП Процесс снятия и замены Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1

Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.Подкапотная часть.

Обозначение	Расшифровка
А	Релюшка топливного насоса
В	Аппаратура ЭСУД
С/I	Релейный выключатель 1/2 нагревателя ОЖ
D	Электромагнитная муфта компрессора кондиционера
F	Магистраль стартера (для АКПП)
G/H	Не используются
J /K	Высокая/низкая скорость вращения вентилятора радиатора

Предохранители:

Номер	Назначение
1	Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания
2	ЭСУД
3	Управление кондиционером
4/5/8	Система двухкомпонентной топливоподачи
6	АКПП, стартер.
7	Подогрев топливного фильтра (для дизеля), подушки безопасности.
9/10	Диоды кондиционера
11	Нагреватель антифриза, питание свечей накаливания
12/13 15/17	Не используются
14	Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра
16	Контроллер системы АБС
18	Подогрев ветрового окна
19	Питание привода печки
20	ЭБУ
21	Питание на салонный монтажный блок
22	Иммобилайзер, клаксон.

Предохранители Рено Сценик 3/Меган 3

Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.

Номер	Назначение
1/3	Привода стеклоподъемников задних дверей для левой и правой стороны соответственно
2	Не применяется
4	Омыватель стекла кормовой части автомобиля
5	Подогрев зеркал заднего вида
6	Штатная акустическая система, привод регулировки зеркал.
7	Выключатель клаксона
8	Питание на реле вентилятора радиатора, индикация приборной панели
9/10	ПТФ для задней и передней части машины соответственно
11/13	Габаритные огни с правого и левого борта соответственно
12	Омыватели фар оптики
14/15	Не используются
16	Питание датчиков АБС
17	Релюшка привода стеклоподъемника переднего пассажира
18	Стопы, контроллер АКПП, питание блока стеклоподъемников
19	Фонари включения заднего хода, управляющая часть ЭСУД
20/21	Резерв
22/24	Ламы дальнего света передней оптики
23	Привод стеклоподъемника водительской двери
25	Переключатели кондиционера, привод люка (при наличии)
26	Питание модуля дополнительного оборудования
27	Система подогревателя сидений
28	Привод системы отопителя
29/31	Лампы ближнего света
30	Прикуриватель, питание акустической системы непосредственно от АКБ.
32	Резерв
33	Перемычка на фарах.

В нижнем ряду панели отдельно вынесены самые востребованные элементы.

Обозначение	Применение
А	Поворотники и аварийка
В	Контроль блока управления
С	Питание центрального замка
D	Дворники
E	Питание на привод блока стеклоподъемников
F	Подогрев заднего стекла и зеркал

Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.

Маркировка	Назначение
A	Силовая магистраль насоса омывателя фар головной оптики
B	ДХО – фары
C	ДХО – габариты
D	Главное реле ДХО

Предохранитель кондиционера

Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.Под капотом смонтировано реле D, ответственное за питание муфты кондиционера. Переключатель вентилятора выведен на элемент №1. Система управления проходит через вставку 3, а диоды работают от 9/10.

Силовая магистраль вентилятора отопителя питается от элемента 19.

Реле и предохранитель стартера

Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.

Печка

Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.Резистор на двигателе размещен под приборкой у печки.

Бензонасос

В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.

Предохранитель прикуривателя Меган и Сценик 1

Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.

Повороты

Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.

Распиновка предохранителей на Opel Vectra B

Посмотреть на распиновку предохранителей на Opel Vectra B с номиналами и расшифровкой можно в таблицах:

Распиновка и номиналы предохранителей на Opel Vectra B.

Перед заменой плавких вставок нужно выполнить мероприятия, обеспечивающие собственную безопасность:

1. Припарковать машину на ровном месте.
2. Заглушить двигатель.
3. Включить ручной тормоз.
4. Вытащить ключ из замка зажигания.
5. Заблокировать колеса противооткатными башмаками.
6. Снять провода с клемм аккумулятора.

Далее найти по схеме неисправную перемычку и установить причину, почему она перегорает.

Чаще всего это случается из-за:

• короткого замыкания;
• окисления токоведущих частей;
• ослабевания контактов;
• неисправности подключенного электрооборудования;
• повышения напряжения;
• использования отремонтированной вставки или несоответствия номиналу.

После устранения причин можно поменять предохранитель:

1. Взять диэлектрические клещи.
2. Вынуть дефектную деталь.
3. Убедиться в том, что она перегорела, визуально или прозвонить ее тестером.
4. Поставить новую соответствующего номинала.

После проверки работоспособности электрооборудования нужно установить на место снятые крышки монтажных боксов.

Предохранители (Опель Вектра B , бензин: Предохранители и электроника)

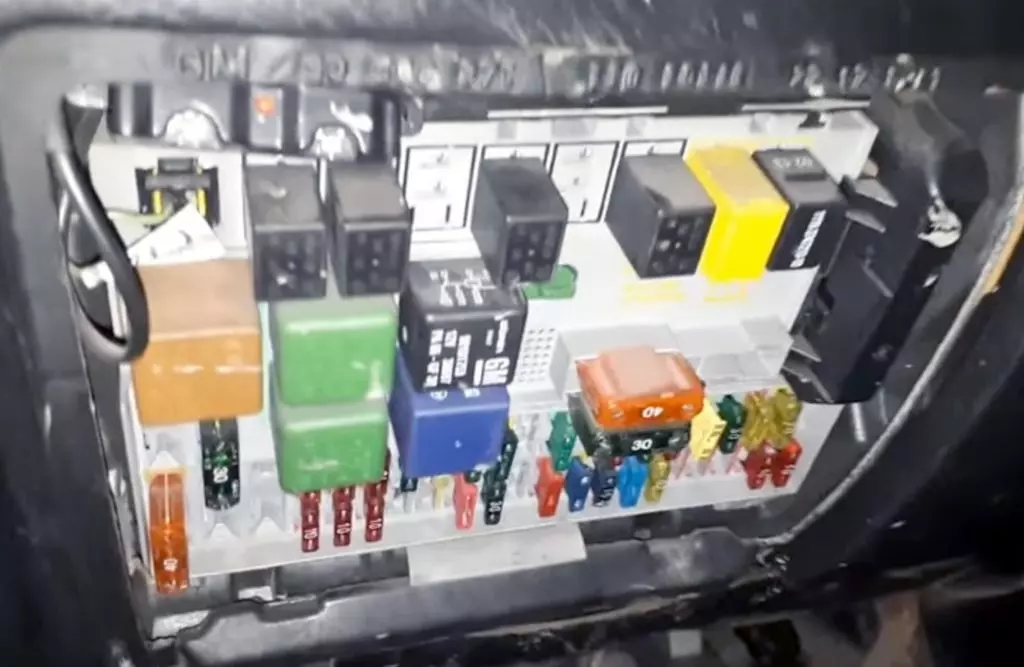

На иллюстрации показаны предохранители автомобиля до конца г.

Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи: Предохранитель 11 имеет номинальный ток 60 А и обозначается F11E. Это — главный предохранитель.

Предохранитель 12 имеет номинальный ток 30 А и защищает фару, сигналы поворота и аварийную сигнализацию и диагностическую колодку. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Audi.

Плавкие предохранители Расположение предохранителей и реле на панели приборов модель SRi 2,0 л Снятие плавкого opel vectra b 1996 предохранители модели 2,0 л Плавкие предохранители предназначены для того, чтобы разорвать цепь, когда ток в цепи превышает допустимое значение. Плавкие предохранители размещены в блоке предохранителей и реле, расположенном под крышкой с нижней правой стороны панели приборов.

Всегда заменяйте предохранитель другим предохранителем той же мощности.

Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания. Если один из этих предохранителей перегорает, то обязательно нужно выяснить причину короткого замыкания Временная перемычка главного предохранителя может привести к возгоранию проводов. Замена предохранителя Если нужно заменить штекерный предохранитель, то вы можете воспользоваться маленькими пластмассовыми щипцами, которые прикреплены в коробке с предохранителями.

Opel vectra b 1996 предохранители новый предохранитель сразу перегорает, выясните, не установлен ли слишком слабый предохранитель см.

Если это не так, то по таблице предохранителей определите подключенный потребитель электроэнергии и проверьте его отдельно. Чтобы добраться до него, вам потребуется снять пластиковую накладку. Далее предлагаем вам ознакомиться со схемой.

Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б Ниже представлена расшифровка каждого устройства.

Расшифровка компонентов БП Процесс снятия и замены Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар.

Все о предохранителях в Opel Vectra A, B

Возможно, причина кроется именно в. Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.

Блок в салоне

Главный блок предохранителей и реле расположен под приборной панелью со стороны водителя и закрыт защитной крышкой. На обороте которого будет нанесена текущая схема.

Схема

Описание

1	Джемпер (подсветка номерного знака)
2	Реле звукового сигнала
3	Реле дальнего света фар
4	Реле электродвигателя заднего стеклоочистителя
5	Реле обогрева зеркал
6	Реле противотуманных фар
7	Реле заднего противотуманного света
восемь	Реле — переключатель указателя поворота
девять	Реле электродвигателя стеклоочистителя
10	Реле обогрева заднего стекла
одиннадцать	Реле электродвигателя вентилятора системы отопления (с кондиционером)
12	Реле электродвигателя вентилятора системы отопления (с кондиционером)
13	Реле кондиционера
14	Многофункциональный блок управления
F1	—
F2	30А Обогреватель / кондиционер
F3	40А Обогрев заднего стекла
F4	—
F5	—
F6	10A / 15A Регулятор угла наклона фар, правая фара — ближний свет
F7	10A Передний правый / задний правый габаритные огни
F8	10A RH дальний свет
F9	Омыватели фар 30А
F10	Зуммер 20А
F11	30А Центральный замок
F12	Противотуманная фара 20А
F13	—
F14	Стеклоочиститель 30А
F15	5А Внутренние лампы
F16	10А Задний противотуманный фонарь
F17	Электрические стеклоподъемники 30А
F18	Лампа подсветки номерного знака 10А
F19	Аудиосистема 10А
F20	Электрические стеклоподъемники 30А
F21	10А аудиосистема, центральный замок, сигнализация, клапан блокировки селектора АКПП а / м («П»)
F22	20A Кондиционер, аудиосистема, многофункциональный дисплей, мотор вентилятора охлаждения, сигнализация, индикаторы панели приборов
F23	Бронировать
F24	10A / 15A Левая фара — ближний свет, регулировка угла наклона фар
F25	10А Передний левый / задний левый фонарь
F26	Левая фара 10А — дальний свет
F27	Бронировать
F28	Подогреватель охлаждающей жидкости 20А (дизель)
F29	10A Зеркала с электроприводом, электрические стеклоподъемники, ближний свет, указатели поворота / аварийные огни, внутреннее освещение, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк на крыше
F30	Люк 30А
F31	5А Подсветка комбинации приборов
F32	Дневные ходовые огни 10А
F33	Электрический разъем прицепа 30А
F34	Аудиосистема с CD-чейнджером на 10 А
F35	10A Антиблокировочная тормозная система (ABS), система автоматической коробки передач, антипробуксовочная система (TCS)
F36	20A Кондиционер, обогрев сидений
F37	Прикуриватель 10А
F38	10A Кондиционер, круиз-контроль, многофункциональный дисплей, мотор вентилятора охлаждения, стоп-сигналы
F39	10А АКПП
F40	10A Кондиционер, электродвигатель вентилятора охлаждения
F41	10A Зеркала заднего вида с подогревом

Видео:Предохранители Опель Вектра б и реле с описанием назначения, схемами блоков и их расположениемСкачать

Предохранители и реле Опель Вектра A с 1988 по 1995 г.в

12.5. Предохранители и реле

Плавкие предохранители

Расположение предохранителей и реле на панели приборов на модели SRi 2,0 л

Снятие плавкого предохранителя на моделях 2,0 л

Плавкие предохранители предназначены для того, чтобы разорвать цепь, когда ток в цепи превышает допустимое значение.

Плавкие предохранители размещены в блоке предохранителей и реле, расположенном под крышкой с нижней правой стороны панели приборов (см. рис. Расположение предохранителей и реле на панели приборов на модели SRi 2,0 л). Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на внутренней стороне на крышке блока предохранителей и реле.

Перед снятием предохранителя выключите зажигание. Для того чтобы снять предохранитель, просто извлеките его из разъема (см. рис. Снятие плавкого предохранителя на моделях 2,0 л). Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Реле

Расположение блока реле в моторном отсеке на модели SRi 2,0 л

Реле – это электронно-управляемый переключатель, который обычно используется следующим образом:

– реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа, в отличие от механичес кого переключателя;

– реле может выполнять функцию таймера, например, задавать интервал работы стеклоочистителей.

Если система, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе.

Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах.

Для замены реле выключите зажигание и, просто потянув реле, извлеките его из гнезда и вставьте на его место новое.

Большая часть реле расположена с обратной стороны главного блока предохранителей. Для доступа к реле отвинтите винты и извлеките блок предохранителей, перемещая его вперед. Реле заднего стеклоочистителя расположено в задней двери за панелью обивки.

На некоторых моделях дополнительные реле расположены в блоке реле, установленном с левой стороны моторного отсека (см. рис. Расположение блока реле в моторном отсеке на модели SRi 2,0 л).
