Блоки под капотом

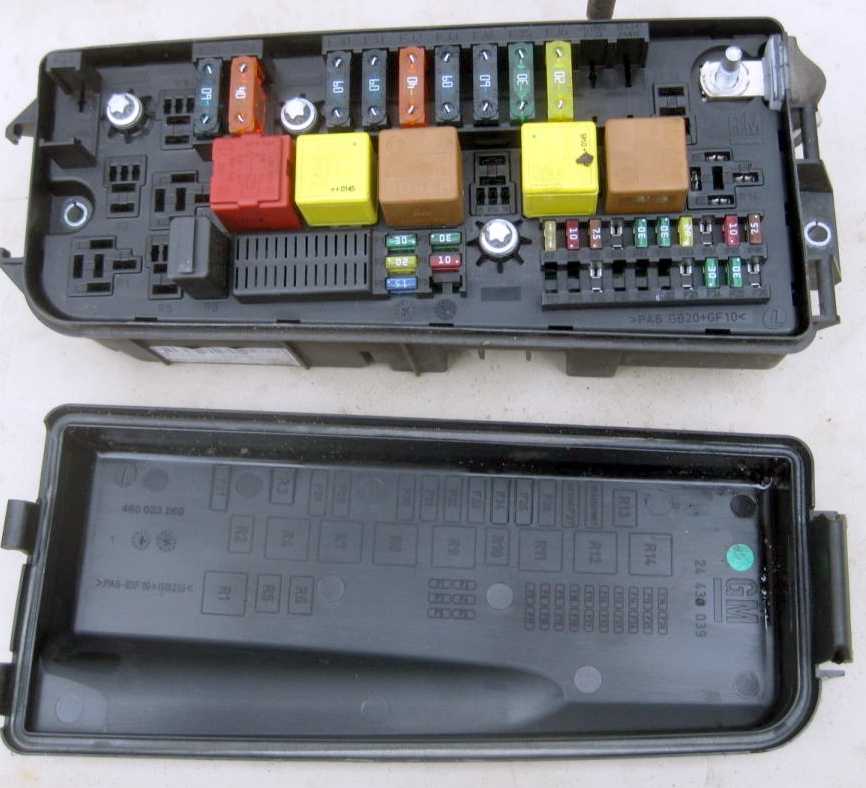

Основной блок
Находится рядом с аккумулятором и боковой стойкой, закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема.
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Обозначение
p, blockquote 20,1,0,0,0 —>
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Реле системы управления двигателем |
| R6 | Реле стартера |
| R7 | Реле электродвигателя очистителя лобового стекла (ВКЛ/ ВЫКЛ) |
| R8 | |
| R9 | Реле основных цепей зажигания |
| R10 | Реле электродвигателя очистителей лобового стекла (низкая/ высокая скорость работы очистителей) |
| R11 | Реле омывателя фар |
| R12 | |
| R13 | |
| R14 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 20A Электронный блок управления двигателем |
| 2 | 25A Стартер |
| 3 | 20A Звуковой сигнал |
| 4 | 10A Кондиционер — климат-контроль |
| 5 | 15A Очиститель/ омыватель лобового стекла |
| 6 | Резерв |
| 7 | 15A Блок управления ESP (система поддержания курсовой устойчивости) |
| 8 | 10A Фары, обогреватели форсунок омывателя лобового стекла |
| 9 | 7,5A Усилитель рулевого управления |
| 10 | 10A Блок управления корректором фар |
| 11 | 30A Очиститель лобового стекла |
| 12 | 30A Очиститель лобового стекла |
| 13 | 7,5A Блок управления ESP (система поддержания курсовой устойчивости) |
| 14 | 10A Управление двигателем |
| 15 | 10A Электронный блок управления двигателем |
| 16 | 7,5A Антиблокировочная система тормозов (ABS) |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 5/10/15A Блок управления корректором фар, корректор фар, ксеноновые фары |
| 20 | 5A Корректор фар |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 20A Дополнительный отопитель |
| 24 | 30A Напряжение аккумуляторной батареи |
| 25 | 30A Напряжение аккумуляторной батареи |
| 26 | Резерв |
| 27 | Резерв |
| 28 | 60A Блок управления приводом открывания /закрывания крышки багажника (задней двери) |
| 29 | 40A Антиблокировочная система тормозов (ABS) |
| 30 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 31 | 60A Блок предохранителей/ реле приборная панель |
| 32 | 40A Антиблокировочная система тормозов (ABS) |
| 33 | 60A Реле основных цепей зажигания, блок предохранителей /реле, приборная панель |
| 34 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 35 | 30A/40A Электродвигатель вентилятора системы охлаждения |
| 36 | 20A/30A Электродвигатель вентилятора системы охлаждения |
| 37 | Система адаптивного света фар — AFL |
| 38 | Резерв |
Дополнительный блок
Может размещаться рядом с основным.
p, blockquote 21,0,0,0,0 —>
Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Назначение
p, blockquote 24,0,0,0,0 —>
Вариант 1
- —
- 60А Блок управления свечами накаливания
- 30А Реле подогревателя топливного фильтра
- 60А Блок управления свечами накаливания
R3 — Реле подогревателя топливного фильтра
p, blockquote 25,0,0,0,0 —>
Замена рупора звукового сигнала, диоды в габарит и внезапный ремонт креплений бампера.
Доброго времени суток всем.С момента покупки не работал звуковой сигнал. Видимо После дтп бывший владелец не стал заморачиваться двухтональным и тупо наколхозил от ваза или чего то подобного. Судьба правого рупора мне не известна, а вот левый он разломал, что бы подключить свой колхоз. В итоге его колхоз успешно сгнил, т.к. Изоляции на нем небыло вообще никакой…Решил сегодня (наконец то!) установить звуковой рупор. Т.к. Идиотов на дорогах много, а орать в окно уже надоело ;)Заказан был родной б/у 400 гирцовый рупор с евроавто. Цена 450 рублей. С первого раза, по незнанке и наивности заказал вот такой:
В итоге был возврат и заказан нужный.
Кстати! Может кому пригодиться! Они фирмы Fiamm двухтональные продаються комплектом и по отдельности. На кунцевском радио рынке их полно и с переходниками под родные фишки в комплекте. Стоят от 1600 до 2000 за комплект.
Он оказался п/с. Подключение показало что с правой фишкой сигнала что то не в порядке, она не работает.Решил не заморачиваться и подключил на левую сторону. Тесты показали что одного вполне достаточно, «биби» что надо
Далее.Приобрел диоды с обманками на кунцевском за 600 деревянных
Встали на родные разъемы без проблем и плотно.Эффектом доволен. Комп не ругается. Стробоскопят правда, но! Стробоскоп пропадает через минут 5 после выключения. Так что не критично;)
Ну думаю все! Пора собираться… И конечно же нет… Ну нельзя! Нельзя просто так взять и сделать что то, чего то не сломав! еще раз убедился что идя в гараж, никогда не говори жене во сколько ты от туда вернешься… Не получиться
Минус еще одно крепление на бампере!Злость, отчаяние, боль… В основном злость;)Пошел по гаражу в поисках решения данной проблемы. И нашел паяльник;) пока искал решение этой проблемы, нашел решение другой) на той же стороне уже было сломано нижнее крепление подкрылка к бамперу. И вуаля! Руки дошли и до него.
Припаял верхнее, заколхозил нижнее, все собрал и с облегчением на душе поехал за женой в тц;)Всем спасибо за внимание. Рад, если кому то было полезна данная инфа
591 оголошення про продаж Opel Vectra C
Опель вектра с предохранитель прикуривателя расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б Ниже представлена расшифровка каждого устройства.
Расшифровка компонентов БП Процесс снятия и замены Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Блок предохранителей в автомобиле является важным элементом обеспечения исправного состояния всех электромеханизмов.
Каждый предохранитель на Опель Астра G отвечает за определенный участок электрической цепи. Перегорание этой детали является сигналом о неполадках или неправильной эксплуатации узлов машины. Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов опель вектра с предохранитель прикуривателя отсеке для двигателя.
В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля.
Оба блока в машинах до опель вектра с предохранитель прикуривателя более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.
На машинах Астра выпускаи года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и FF Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей.
В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально опель вектра с предохранитель прикуривателя ряд. В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Дальнейшие действия уже потребуют разборки панели и снятия гнезда прикуривателя, а также наличия мультиметра или как минимум контрольной лампы.
Блок предохранителей Audi A4 B5
Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.
Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.
- Расположение блока предохранителей в салоне автомобиля.
- С левой стороны сбоку панели.
- 1 — блок предохранителей
- 2 — пинцет для извлечения предохранителей
- 4 — кривошип для аварийного управления люком.
| Назначение предохранителей Ауди а4 | |
| 1 | 5А — Обогрев форсунок стеклоомывателя |
| 2 | 10А — Указатели поворотов |
| 3 | 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов |
| 4 | 5А — Освещение номерного знака |
| 5 | 10А — Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А — Центральный замок |
| 7 | 10А — Системе ABS |
| 8 | 5А — Телефон |
| 9 | 10А — Обогрев зеркал и дверных замков |
| 10 | 5А — Корректор фар |
| 11 | 5А — Круиз-контроль |
| 12 | 10А — Встроенная диагностика |
| 13 | 10А — Стоп-сигналы |
| 14 | 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А — Панель приборов, АКПП , кондиционер, навигационная система |
| 16 | 5А — Система ABS |
| 17 | 10А — Обогрев дверных замков |
| 18 | 10А — правый дальний свет |
| 19 | 10А — Левый дальний свет |
| 20 | 15А — Правый ближний свет, электрокорректор фар |
| 21 | 15А — Левый ближний свет, электрокорректор фар |
| 22 | 5А — Правые габаритные огни |
| 23 | 5А — Левые габаритные огни |
| 24 | 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А — вентилятор отопителя, кондиционер |
| 2627 | 30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха |
| 28 | 15А — Управление двигателем |
| 30 | 20А — Электропривод люка в крыше |
| 31 | 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А — Управление двигателем |
| 33 | 15А — предохранитель прикуривателя audi a4 |
| 34 | 15А — Управление двигателем |
| 35 | 30А — Электророзетка для прицепа |
| 36 | 15А — Телефон, радио |
| 38 | 15А — Освещение багажника, центральный замок |
| 39 | 15А — Аварийное освещение |
| 40 | 25А — Клаксон |
| 41 | 25А — Система ABS (гидромодулвтор/насос]42 |
| 42 | 40А — Вентилятор |
| 43 | 5А — S-контакт [центральный замок, радио, навигационная система) |
| 44 | 30А — Подогрев сидений |
Расположение реле Ауди А4.
У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.
Центральное распределительное устройство — B. Реле обозначены черным цветом.
| 1 | Разгрузочное реле для контакта X |
| 2 | Реле звукового сигнала |
| 3 | Реле системы очистки рассеивателей фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач |
| 5 | Реле прерывистого режима работы системы очистки и смывания |
| 6 | Реле топливного насоса или соответственно свечей накаливания |
Основная плата реле -A-.
| 3 | Реле электромагнитной муфты (система кондиционирования] |
| 4 | Блок управления сигнализаторами |
| 5 | Блок управления сигнализаторами |
| 7 | — |
| 8 | Реле фар дневного света |
| 9 | Реле фар света |
| 10 | Реле противотуманных фар |
| 11 | Блок управления для зеркала с функцией откидывания |
| 12 | Блок управления для зеркала с функцией откидывания |
| 13 | — |
| 14 | Предохранитель для специальной сигнальной системы |
| 15 | — |
| 16 | Предохранитель для специальной сигнальной системы |
| 17 | Предохранитель для таксометра |
| 18 | Предохранитель гидравлического насоса системы Предохранитель передатчика |
- Дополнительная плата реле Audi A4.
- Расшифровка.
| 1 | Репе задних противотуманных огней |
| 2 | Реле режима работы вентилятора на максимальной скорости |
| 3 | Реле режима работы вентилятора на первой ступени |
| 4 | Реле блока управления стеклоподъемником |
| 5-15 | — |
| 16 | Предохранитель механизма перестановки сиденья |
| 17 | — |
| 18 | Предохранитель гидравлического насоса системы (ABS) |
| 19 | Предохранитель вентилятора радиатора |
| 20 | — |
| 21 | Реле обмотки переключения вентилятора радиатора |
| 22 | Реле задних стеклоподъемников |
| 23 | Реле передних стеклоподъемников |
| 24 | Реле системы центрального запирания и противоугонной системы |
Плата реле блока электроники в моторном отсеке.
| 1 | Реле системы обогрева кислородного датчикаРеле I свечей накаливания — охлаждающей жидкости |
| 2 | Реле II свечей накаливания — охлаждающей жидкости |
| 3 | Реле системы прямого впрыскивания дизельного двигателя |
| 4-5 | — |
| 6 | Предохранитель электрооборудования двигателя |
| 7 | Предохранитель I свечей накаливания — охлаждающей жидкости |
| 8 | Предохранитель II свечей накаливания — охлаждающей жидкости |
| 9 | Предохранитель свечей накаливания |
Блок в салоне
Он находится в левом торце приборной панели, со стороны водителя, и закрыт защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Фото — пример
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Описание
p, blockquote 10,0,1,0,0 —>
| 1 | 20А Аудиосистема, дополнительный отопитель, DVD-проигрыватель |
| 2 | 7,5А Кондиционер — ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 3 | 20А Люк |
| 4 | Резерв |
| 5 | 7,5А Блок управления электрооборудованием двери |
| 6 | 7,5А Стоп-сигналы |
| 7 | 30А Многофункциональный блок управления 1 |
| 8 | 30А Блок управления электрооборудованием двери |
| 9 | 7,5А Многофункциональный блок управления 1 |
| 10 | 7,5А Блок управления электрооборудованием рулевой колонки |
| 11 | 7,5А Диагностический разъем (DLC) |
| 12 | 15А Защита от перегрузки аккумуляторной батареи |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 30А Блок управления электрооборудованием двери водителя |
| 16 | Резерв |
| 17 | 15А Комбинация приборов, многофункциональный дисплей |
| 18 | 7,5А Замок зажигания, кондиционер |
| 19 | Резерв |
| 20 | 7,5А Датчик бокового перемещения |
| 21 | 7,5А Телематика |
| 22 | 30А Прикуриватель |
| 23 | 30А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 24 | Резерв |
| 25 | 7,5А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 26 | 7,5А Многофункциональный дисплей, комбинация приборов |
С обратной стороны блока могут располагаться некоторые реле.
p, blockquote 12,0,0,0,0 —>
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Расшифровка реле
p, blockquote 15,0,0,0,0 —>
- Реле основных цепей зажигания (Клемма 15а)
- Реле клеммы 15
- Реле вентиляция салона
- Реле электродвигателя вентилятора отопителя
Предохранители и реле Opel Vectra B
Рассмотрены автомобили Opel Vectra B 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
Блок предохранителей и реле в моторном отсеке opel vectra b.
рассмотрен автомобиль с двигателем 1.6 л с кондиционером (расположение реле и предохранителей на других моделях может отличаться)
Расположение блоков реле и предохранителей под капотом.
Схема расположения предохранителей и реле в блоке №2 opel vectra b.
| 7 | Реле электродвигателя вентилятора системы охлаждения |
| 8 | Реле электродвигателя вентилятора системы охлаждения |
| 9a | Предохранитель F50 (30A) — электродвигатель вентилятора системы охлаждения |
| 9b | Предохранитель F52 (30A) — электродвигатель вентилятора системы охлаждения |
Схема расположения реле в блоке №3 opel vectra b.
обозначения реле.
| 1 | — |
| 2 | Реле электромагнитной муфты компрессора кондиционера |
| 3 | Реле электродвигателя вентилятора системы охлаждения |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| 5 | Реле электродвигателя вентилятора системы охлаждения |
| 6 | Реле электродвигателя вентилятора системы охлаждения |
Схема расположения реле в блоке №4 opel vectra b.
описание.
| 10 | — |
| 11 | — |
| 12 | реле топливного насоса (X16XEL, Y16XE, Z16SE, Z16XE, X18XE1, X18E1, Z18XE, C20SEL, Z22SE, Y26SE) |
| 13 | Реле системы управления двигателем – кроме X16SZR |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | Реле задержки омывателя фар |
| 19 | Реле насоса системы подачи воздуха на выпуск |
Блок предохранителей и реле в салоне Opel Vectra B.
Блок предохранителей в салоне расположен под облицовкой панели приборов со стороны водителя.
Схема расположения предохранителей и реле.
Расшифровка предохранителей и реле.
| 1 | Перемычка (лампы подсветки номерного знака) |
| 2 | Реле звукового сигнала |
| 3 | Реле дальнего света фар |
| 4 | Реле электродвигателя очистителя заднего стекла |
| 5 | Реле обогревателя зеркал заднего вида |
| 6 | Реле противотуманных фар |
| 7 | Реле задних противотуманных фонарей |
| 8 | Реле-прерыватель указателей поворота |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле обогревателя заднего стекла |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 13 | Реле кондиционера |
| 14 | Многофункциональный блок управления |
| F1 | — |
| F2 | (30Apтопитель/кондиционер |
| F3 | (40A) Обогреватель заднего стекла |
| F4 | — |
| F5 | — |
| F6 | (10A/15А) Корректор фар, правая фара-ближний свет |
| F7 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F8 | (10A) Правая фара-дальний свет |
| F9 | (30A) Омыватели фар |
| F10 | (20A) Звуковой сигнал |
| F11 | (30A) Центральный замок |
| F12 | (20A) Противотуманные фары |
| F13 | — |
| F14 | (30A) Очиститель лобового стекла |
| F15 | Лампы освещения салона |
| F16 | (10A) Задний противотуманный фонарь |
| F17 | (30A) Электропривод стеклоподъемников |
| F18 | (10A) Лампа подсветки номерного знака |
| F19 | (10A) Аудиосистема |
| F20 | (30A) Электропривод стеклоподъемников |
| F21 | (10A) Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП(«P») |
| F22 | (20A) Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора
Системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | — |
| F24 | (10A/15А) Левая фара — ближний свет, корректор фар |
| F25 | (10A) Лампы переднего левого габарита/заднего левого габарита |
| F26 | (10A) Левая фара — дальний свет |
| F27 | — |
| F28 | (20A) Нагреватель охлаждающей жидкости (Дизель) |
| F29 | (10A) Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | (30A) Люк |
| F31 | (5A) Подсветка комбинации приборов |
| F32 | (10A) Лампы системы освещения в дневное время |
| F33 | (30А) Разъем электрооборудования прицепа |
| F34 | (10A) CD-чейнджер аудиосистемы |
| F35 | (10A) Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | (20А) Кондиционер, подогреватели сидений |
| F37 | (10А) Предохранитель прикуривателя opel vectra b |
| F38 | (10A) Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | (10A) Автоматическая коробка передач |
| F40 | (10A) Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | (10A) Обогреватель зеркал заднего вида на дверях |
Блок в салоне
Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.
p, blockquote 4,0,0,0,0
p, blockquote 5,0,0,0,0
Схема
p, blockquote 6,0,1,0,0
p, blockquote 7,0,0,0,0
Описание
p, blockquote 8,0,0,0,0
| 1 | Перемычка (лампы подсветки номерного знака) |
| 2 | Реле звукового сигнала |
| 3 | Реле дальнего света фар |
| 4 | Реле электродвигателя очистителя заднего стекла |
| 5 | Реле обогревателя зеркал заднего вида |
| 6 | Реле противотуманных фар |
| 7 | Реле задних противотуманных фонарей |
| 8 | Реле — прерыватель указателей поворота |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле обогревателя заднего стекла |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 13 | Реле кондиционера |
| 14 | Многофункциональный блок управления |
| F1 | — |
| F2 | 30A Отопитель/ кондиционер |
| F3 | 40A Обогреватель заднего стекла |
| F4 | — |
| F5 | — |
| F6 | 10A/15А Корректор фар, правая фара — ближний свет |
| F7 | 10A Лампы переднего правого габарита/ заднего правого габарита |
| F8 | 10A Правая фара-дальний свет |
| F9 | 30A Омыватели фар |
| F10 | 20A Звуковой сигнал |
| F11 | 30A Центральный замок |
| F12 | 20A Противотуманные фары |
| F13 | — |
| F14 | 30A Очиститель лобового стекла |
| F15 | 5А Лампы освещения салона |
| F16 | 10A Задний противотуманный фонарь |
| F17 | 30A Электропривод стеклоподъемников |
| F18 | 10A Лампа подсветки номерного знака |
| F19 | 10A Аудиосистема |
| F20 | 30A Электропривод стеклоподъемников |
| F21 | 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P») |
| F22 | 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | Резерв |
| F24 | 10A/15А Левая фара — ближний свет, корректор фар |
| F25 | 10A Лампы переднего левого габарита/заднего левого габарита |
| F26 | 10A Левая фара — дальний свет |
| F27 | Резерв |
| F28 | 20A Нагреватель охлаждающей жидкости (Дизель) |
| F29 | 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | 30A Люк |
| F31 | 5A Подсветка комбинации приборов |
| F32 | 10A Лампы системы освещения в дневное время |
| F33 | 30А Разъем электрооборудования прицепа |
| F34 | 10A CD-чейнджер аудиосистемы |
| F35 | 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | 20А Кондиционер, подогреватели сидений |
| F37 | 10А Прикуриватель |
| F38 | 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | 10A Автоматическая коробка передач |
| F40 | 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | 10A Обогреватель зеркал заднего вида на дверях |
Реле
Салонный монтажный блок
| № | Рабочий контур | Обозначение реле |
| 1 | Клемма 15а | К2_Х129 |
| 2 | Клемма 15 | КЗХ129 |
| 3 | Вентиляция салона | К4_Х129 |
| 4 | Вентиляция салона | К5Х129 |
Размещение реле в монтажном блоке багажного отделения
| № | Рабочий контур | Обозначение реле |
| 5 | Очиститель заднего стекла | К2 Х97 |
| 6 | Клемма 15 | К1 Х97 |
| 7 | Обогрев заднего левого сиденья | К5Х97 |
| 8 | Обогрев заднего правого сиденья | Кб Х97 |
| 9 | Обогрев заднего стекла | К7 Х97 |
| 10 | Звуковой сигнал/противоугонная сигнализация | К4_Х97 |
| 11 | Топливный насос | КЗ Х97 |
| 12 | Единый замок/крышка лючка топливного бака | К8Х97 |
Подкапотный монтажный блок А
| № | Рабочий контур | Обозначение реле |
| 13 | Компрессор К/В | К11 Х125 |
| 14 | Модуль ЕСМ | К12 Х125 |
| 15 | Стартер | К1 Х125 |
| 16 | Передние стеклоочистители (включение/выключение) | К6Х125 |
| 17 | Клемма 15 | КЗХ125 |
| 18 | Передние стеклоочистители (медленно/быстро) | К5Х125 |
| 19 | Насос омывателя/фары | К7_Х125 |
Диагностика неисправной электрической цепи
При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:
- Нарушения контактов (окисление) в местах разъёмов
- Обрыв цепи на участках проводки
- Короткие замыкания
- Нестабильное заземление (плохой контакт на «массу»)
- Выход из строя реле или сгоревший предохранитель
Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.
Реле для Опель Вектра
Реле – это устройство, предназначенное для управления электрическими цепями. В автомобиле Опель Вектра реле выполняют различные функции и играют важную роль в работе различных систем и устройств.
Опель Вектра имеет несколько видов реле:
- Реле габаритов и поворотников. Это реле отвечает за работу габаритных огней и поворотников автомобиля. Оно может быть расположено как на блоке предохранителей в салоне автомобиля, так и на блоке предохранителей в моторном отсеке.
- Реле главного света. Это реле управляет работой основных фар автомобиля. Оно может быть расположено на блоке предохранителей в салоне или в моторном отсеке.
- Реле стартера. Это реле отвечает за подачу питания на стартер, что позволяет запустить двигатель автомобиля. Реле стартера обычно находится в моторном отсеке, неподалеку от аккумуляторной батареи.
- Реле насоса омывателя. Это реле управляет работой насоса омывателя стекла. Оно может располагаться как на блоке предохранителей в салоне, так и на блоке предохранителей в моторном отсеке.
Реле для Опель Вектра можно заменить в случае выхода из строя. Для этого необходимо найти соответствующее реле в блоке предохранителей, вытянуть его из гнезда и установить новое реле вместо него. При покупке нового реле обязательно учитывайте маркировку и характеристики, чтобы выбрать аналогичное по параметрам.
Неисправность реле может привести к неработе соответствующих систем и устройств автомобиля, поэтому при возникновении проблем рекомендуется обратиться к специалистам для проведения диагностики и замены реле.
