Peugeot 3008 (2009-2016) fuses

Распиновка блока предохранителей

Благодаря схеме можно узнать за что отвечает тот или иной предохранитель и как подключать силовые плавкие вставки к аккумулятору. Актуально для авто, выпущенных после 2012 года.

Предохранитель	Цвет провода
F1	Зеленый
F2	Красный
F3	Синий
F4	Синий
F5	Синий
F6	Красный
F7	Красный
F8	Желтый
F9	Синий
F10	Красный
F11	Красный
F12	Коричневый
F13	Красный
F14	Зеленый
F15	Белый
F16	Зеленый
F17	Красный
F18	Красный
F19	Красный
F20	Желтый
F21	Синий

Предохранитель	Цвет
F1	Синий
F2	Синий
F3	Коричневый

Где находится предохранитель вентилятора охлаждения

Плавкие элементы, отвечающие за охлаждение двигателя, находятся в блоке, занимающем подкапотное пространство. Это элемент номер 3 на 50 Ампер в третьем блоке моторного отсека. Во втором поколении появился также предохранитель 7 основного блока, отвечающий за защиту реле питания охлаждающего радиатора, мощностью 5 Ампер.

Предохранитель кондиционера

У обоих поколений расположен в основном блоке мощностью 40 А. Но если в первом поколении он обозначен номером 1, то во втором – 11.

Прикуриватель

№9 в блоке салона, с 2008 г. в обоих поколениях имеет одинаковые характеристики — мощность 30 А. Его замена производится строго на такой же.

Предохранитель стартера

В первом поколении Пежо 308 занимает слот 14, а во втором — 8. В обоих случаях мощностью 25 Ампер.

Предохранитель АБС: где находится

За работу ABS в Пежо 308 отвечают сразу два элемента. Один в основном блоке салона — номер 21 у первого поколения и 6 – у второго. Он ответственен за электронный блок управления. Второй, находящийся под приборной панелью, с номером 4 и предохраняет электромагнитные клапаны.

Дворники

С ними связаны предохранители 8 и 12 основного блока, для первого и второго поколения, соответственно. Мощность — 30 Ампер.

В заводской комплектации отсутствует вставка.

Предохранитель омывателя

За очистку лобового стекла ответственен элемент 3 на 20 А салонного блока, а фар – четвертый. Для моторчика защита не установлена.

Аккумулятор

На АКБ расположены предохранители таких важных элементов управления авто, как тормоз, ходовые огни, электромотор, гидроусилитель руля.

Перестал работать прикуриватель

Причин, по которым гнездо или устройство может плохо функционировать – несколько. К наиболее частым неисправностям относятся.

1. Сгорел предохранитель. Девайс запитан через автомобильную сеть. Сила тока на данном участке цепи не должна превышать 10-15 ампер. Если к гнезду подключаются одно или несколько мощных устройств, это приведет к превышению допустимых величин и перегоранию предохранителя.
2. Коротит проводка. Если предохранители часто горят или гнездо сильно нагревается, это показатель того, что по проводке гуляет короткое замыкание. Здесь потребуется мультитестер и схема расположения проводов. При обрыве прикуриватель также не работает, срабатывает предохранитель.
3. Плохой контакт. С возрастом металлические разъемы гнезда могут слабо прилегать или попросту окислиться. Из-за этого прикуриватель не нагревается. Эту неисправность легко устранить чисткой контактов без разборки устройства.
4. Сломался элемент накаливания. Нихромовая спираль, расположенная внутри металлической головки, также со временем способна перегореть. При возникновении таких проблем требуется купить новую деталь и провести замену гнезда.

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом — в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же — задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов — некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Причин перегорания предохранителя может быть несколько:Первая – повреждение какого-либо электрического узла или элемента электропроводки, а также самой электропроводки в целом, из-за чего возникает короткое замыкание. Вследствие этого повреждения ток протекает по более короткому пути, имеющему значительно более низкое . По Ома, снижение сопротивления участка цепи приводит к пропорциональному повышению силы тока. В итоге сгорает плавкая вставка в предохранителе, электрическая цепь размыкается и короткое замыкание предотвращается.Вторая – скачок тока (перегрузка). Возникает при заедании какой-либо , приводимой в движение . При этом внутри самого появляется повышенная токовая нагрузка, которую принимает на себя предохранитель и сгорает, защищая электрическую цепь.Третья – установка предохранителя, взятого без должного запаса. При этом ток, пережигающий предохранитель (ток плавления его оболочки) лишь немного превышает нормальный ток для данной электрической цепи. В таком случае достаточно небольшого увеличения относительно номинального, чтобы предохранитель перегорел.Четвертая – плохой контакт между колодкой и . При этом предохранитель не только сгорает, но и оплавляется его корпус вместе с колодкой. Это часто возникает и при использовании некачественных предохранителей, которые не сгорают, а плавятся, вызывая выгорание контактов и оплавление пластика предохранителей. Это очень серьезный дефект, так как может вывести из строя весь блок предохранителей.Пятая – утрата предохранителем имеющегося запаса. Это происходит с течением времени, когда плавкая часть предохранителя образует участки с меньшим сечением и может быть следствием нагревания, вибрации, ударных нагрузок, в результате которых сечение плавкой части настолько уменьшается, что она не выдерживает и при некотором повышении тока перегорает.Замечено, что предохранители перегорают чаще всего не во , а в момент включения электроцепи. Объясняется это тем, что металлические нити электропроводки при нагревании увеличивают свое сопротивление. В момент включения нити не нагреты, поэтому их сопротивление мало, а протекающий ток в превышает нормальный. По мере разогрева сопротивление увеличивается и ток уменьшается. Очевидно, что в момент включения возникает бросок тока, по величине превышающий ток, потребляемый в нормальном режиме.В редких случаях предохранители могут перегорать и при выключении электроцепи. Происходит это потому, что в момент выключения развиваются экстра-токи, которые и пережигают предохранитель. Это явление более характерно для тех участков цепи, в которых имеются полупроводниковые элементы.

Инструкция по снятию и замене

Процесс замены, как в первом, так и во втором блоке одинаков, но чтобы вы ничего не перепутали, опишем замену в каждом из них отдельно.

Под приборной панелью

Найти блок, находящийся в салоне несложно. Он находится в удобном месте и виден сразу. Для доступа к нему не нужно снимать какие-то узлы или системы.

Подготовка

Для замены предохраняющих элементов нужно всего лишь снять крышку. Также для того, чтобы случайно не повредить элементы и не получить удар током, предусмотрен специальный пластмассовый пинцет. Работы по извлечению и установки элементов выполняйте только при помощи него. Это удобно и безопасно.

В магазине приобретите комплект предохранителей для автомобиля Пежо Партнер. Вообще многие рекомендуют возить его в автомобиле.

Шаги

1. Чтобы получить доступ к блоку, находящимся с левой стороны от водителя под торпедо, нужно выполнить достаточно простую операцию.
2. Находим фиксаторы, расположенные на крышке.
3. Поворачиваем их на четверть оборота.
4. Снимаем крышку.
5. В таблице находим номер предохранителя отвечающего за отказавшее оборудование.
6. Далее по схеме находим, где в отсеке находится отвечающий за неработающий потребитель элемент.
7. С помощью пинцета извлекаем его.
8. Устанавливаем новый, аналогичный по номиналу.
9. Поворачиваем ключ зажигания.
10. Проверяем, начал ли функционировать потребитель.
11. Если работает, закрываем крышку.

Таблица элементов

Схема расположения

В моторном отсеке

Найти блок в установленный в подкапотном пространстве несложно он находится рядом с АКБ и закрыт пластиковой крышкой, которая может быть либо серого, либо черного цвета.

Подготовка

Перед началом работ заглушите автомобиль. Позаботьтесь, чтобы под рукой был пинцет и запасные предохраняющие элементы.

Пинцет для замены предохранителей

Шаги

1. Поднимаем крышку капота.
2. Фиксируем ее.
3. Находим, где расположен блок.
4. Отжимаем фиксаторы и снимаем крышку.
5. Смотрим таблицу. Определяем номер предохранителя, который защищает неработающий потребитель.
6. Находим в схеме расположение.
7. Зажимаем его пинцетом и извлекаем.
8. Ставим на место извлеченного аналогичный.
9. Проверяем, заработал ли потребитель.
10. Если все в порядке, то закрываем крышку. Если нет то, скорее всего проблема в оборудовании и здесь вам придется заняться его ремонтом. Также может быть повреждена проводка.

Таблица элементов

Схема расположения

Блок предохранителей

Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.

Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.

В салоне

Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.

Под капотом

В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.

Распиновка салонного модуля предохранителей

Электроприбор или электроцепь	Номинал А	Цветовая маркировка	№
Лампочки задних противотуманок	10 А	Красный	1
Моторчик очистителя заднего стекла	15 A	Синий	2
Сервомотор стеклоподъемников передних, привод люка	15 A	Синий	4
Лампочка стоп-сигнала левого фонаря, прицепа	15 A	Синий	5
Освещение салона:	20 A	Желтый	7
Подсветка дверей;	20 A	Желтый	7
Передняя подсветка салона;	20 A	Желтый	7
Задняя подсветка салона;	20 A	Желтый	7
Лампочка подсветки бардачка.	20 A	Желтый	7
Розетка прикуривателя	20 A	Желтый	7
Кнопка управления люком, Кнопки электростеклоподъемников импульсного типа.	30 A	Светло-зеленый	9
Разъем для диагностики OBD2, +12В розетка для задних пассажиров	15 A	Синий	10
Блок управления АКПП, питание автомагнитолы, +12В питание дисплея многофункционального и переключателей под рулевой колонкой	15 A	Синий	11
Комплексный предохранитель для:	10 А	Красный	12
Правые лампочки габаритных огней передних и задних;	10 А	Красный	12
Подсветка автомобильного номера прицепа;	10 А	Красный	12
Управление дистанционным открытием дверей и снятием/постановкой на охрану;	10 А	Красный	12
Лампочки аварийки;	10 А	Красный	12
Освещение пепельницы;	10 А	Красный	12
Подсветка управления кондиционером;	10 А	Красный	12
Датчик положения рычага АКПП;	10 А	Красный	12
Подогрев передних кресел;	10 А	Красный	12
Блок управления регулировки фар по высоте.	10 А	Красный	12
Супер блокировка замков дверей, привод блокировки	30 A	Светло-зеленый	14
Сервопривод стеклоподъемного механизма задних дверей	30 A	Светло-зеленый	15
Цепь коммутации блоков управления мотором, штатная сигнализация, система AirBag, датчик сажеуловителя, подрулевые кнопки	10 А	Оранжевый	16
Лампочки стоп-сигнала правого фонаря и дополнительного фонаря	10 А	Красный	17
2 датчик системы торможения, подрулевые кнопки, разъем для диагностики OBDII, датчик выжатой педали сцепления, контроль уровня ОЖ, прерыватель стоп-сигнала	10 А	Красный	18
Шунт системы энергосбережения PARC	30 A	Светло-зеленый	19
Левые лампочки габаритных огней передних и задних,	10 А	Красный	22
подсветка номера прицепа и автомобиля	10 А	Красный	22
Колокол сирены штатной сигнализации, объемный датчик в салоне	15 A	Синий	23
Панель приборов, центральный дисплей, климат-контроль, магнитола	15 A	Синий	24
Обогрев стекла заднего обзора	30 A	Светло-зеленый	26

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни

Этапы ремонта

Если же приведенные рекомендации по не подключению мощных устройств непосредственно в прикуриватель все же не были учтены, и он перестал работать, то в этом случае поможет приведенное ниже небольшое руководство о том, как такую неисправность устранить.

1. Если электрическое гнездо в машине отказалось работать, то, вероятнее всего, сгорел его предохранитель. Именно поэтому прежде чем делать иные выводы, следует проверить деталь с символом дымящейся сигареты или надписью «sigar». Она может располагаться в совершенно разных местах у машин: в багажнике, под капотом, в нише ног водителя, в бардачке, под торпедой и так далее. В любом случае эту деталь стопроцентно можно найти в месте расположения блока реле и предохранителей.

Видео о том, как заменить предохранитель прикуривателя: Так вот, если предохранитель действительно сгорел, то его замена является тем главным (и единственным) этапом, на котором и заканчивается ремонт прикуривателя. Так как устройство с этого момента снова будет исправно работать.

При самостоятельном ремонте электрического гнезда в авто следует помнить, что ставить более мощный предохранитель нежелательно, потому что вместо него в следующий раз может сгореть само гнездо. Тогда положение спасет только полная замена прикуривателя. Также не рекомендуется вставлять в разъем устройства различные некачественные штекеры, которые болтаются, неплотно сидят в гнезде, не очень плотно собраны и так далее. Это может привести к короткому замыканию и, опять-таки, повлечь необходимость полной замены приспособления.

Если же предохранитель оказался цел, тогда дело приобретает другой оборот

В этом случае необходимо добраться к гнезду прикуривателя изнутри, а для этого нужно немного постараться и осторожно разобрать консоль, под которой он находится. Далее нужно проверить состояние плавкого элемента. Он наверняка будет испорчен и оборван

Здесь его желательно сменить, но если нового элемента под рукой нет, то можно обойтись проволокой такого же диаметра. Нередко проблема оказывается в гнезде прикуривателя

Он наверняка будет испорчен и оборван. Здесь его желательно сменить, но если нового элемента под рукой нет, то можно обойтись проволокой такого же диаметра. Нередко проблема оказывается в гнезде прикуривателя

На рынке автозапчастей сейчас можно даже найти самовосстанавливающуюся плавкую вставку. Принцип ее работы заключается в отключении соединения при перегреве и обратном его установлении при остывании. Таким образом можно увидеть, что в вопросе, почему не работает прикуриватель, причины существует две и требуют они разного подхода.

В случае не самостоятельного проведения ремонта, а обращения в автосервис, специалисты быстро определят причину и ее устранят. Этот способ самый качественный среди возможных вариантов, но и самый дорогостоящий при этом. Возможна также полная замена прикуривателя на станции технического обслуживания. В любом случае — это быстроустраняемая поломка, да и не такая уж критическая. Но вместе с тем приносящая определенные неудобства водителю и требующая исправления.

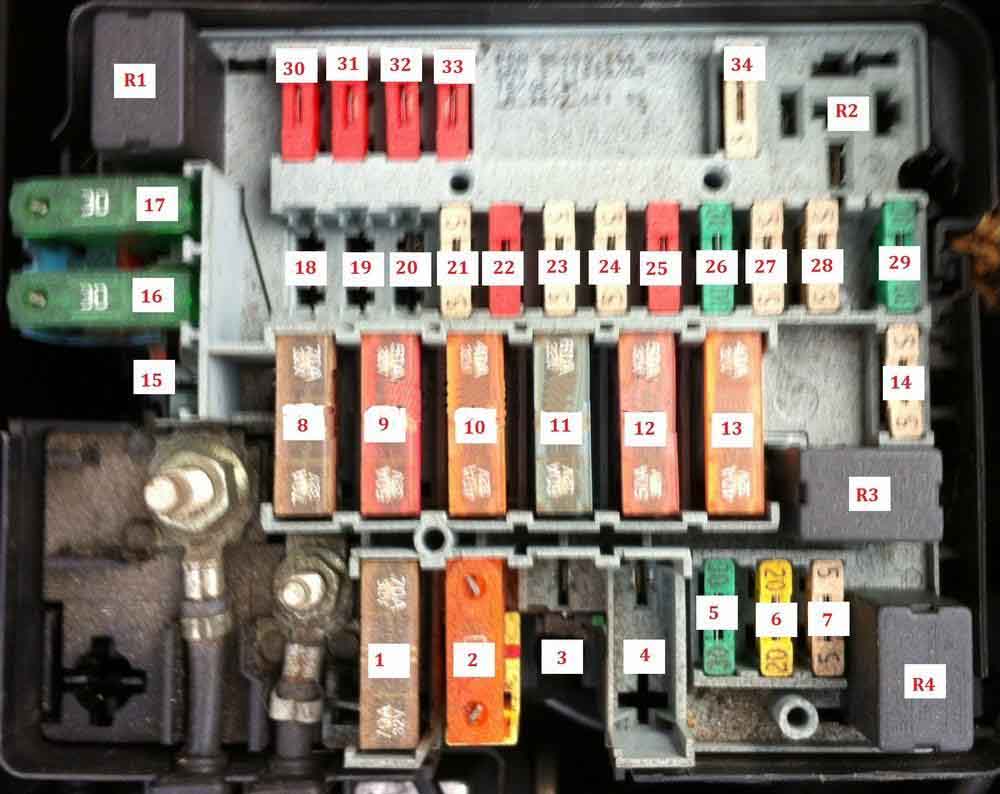

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Gearbox faulty Пежо 207

Буксировать можно, если он встаёт в нейтраль. Раз у Вас даже не заводится, то нейтраль вы вряд ли включите, тут только эвакуатор.

Так выглядит ошибка на экране БК 207 Пыжа.

Это частое явление на авто с роботизированной коробкой передач, которая устанавливается на Пежо 207. Появиться такая ошибка может по причине неправильной эксплуатации коробки или в связи с неисправностью КПП.

Так как датчик, определяющий температуру в этом узле, отсутствует, то говорить уверено на 100%, что это перегрев нельзя . Чтобы точно определить причину неполадки и возникновения такой ошибки следует обратиться на специализированную СТО и провести диагностику машины. Ремонтом коробки, если причина в ней, также должен заниматься только мастер, который имеет определённые навыки работы.

Диагностика неисправностей электрики и замена предохранителей

Любой отказ элемента или узла электрооборудования автомобиля может произойти по трём причинам: нарушение контактов (обрыв цепи, окисление, коррозия), выход из строя реле, перегорание предохранителя. Перед диагностикой неисправности необходимо визуально осмотреть состояние контактов, разъёмов, проводки и работоспособности предохранителей (осмотр их плавких перемычек). Поиск причины сбоя проводят методом исключения рабочих потребителей из общего контура электроцепи. Если не работает сразу несколько элементов, то вероятнее всего перегорел предохранитель, который замкнут на общем контуре в главном монтажном блоке, либо имеется нарушения контактов на «массу».

В случае обнаружения отсутствия напряжения один конец провода с тестером подсоединяют к клемме минус на АКБ, либо кузову автомобиля, второй – к ближайшему месту у предохранителя определённого контура. Если индикатор (контрольная лампочка) загорается, то цепь исправна, в противном случае на данном участке проводки есть нарушение. Обычно это обрыв или ослабление контактов, окисление в местах разъёмов.

Тест на короткое замыкание в цепи выполняют при подключении тестера или вольтметра в разъём предохранителя, который перед этим предварительно вынимают.

Что делать, если не работает кондиционер на Пежо разных моделей

Поломка кондиционера в автомобиле – проблема, с которой может столкнуться каждый водитель. Такая неисправность способна доставить массу неприятностей, поскольку езда летом по городу всегда осложняется простаиванием в пробках на солнцепеке. Чтобы не оказаться в такой ситуации и не испытать на себе все ее «прелести», обратитесь к автомастерам из нашего сервиса. Они проведут профилактические или ремонтные работы, что позволит автокондиционеру в вашей машине Пежо оставаться в исправном состоянии.

Что могло произойти с кондиционером на Пежо

Итак, существуют разные причины, которые ведут к полному или частичному выходу системы климат-контроля на Пежо 308, 3008, 408 или любой другой модели авто из строя. Это может быть:

• утечка хладагента из контура;
• поломка датчика давления;
• поломка муфты компрессора;
• засор осушителя;
• выход из строя редуктора;
• забивка грязью радиатора;
• поломка вентилятора.

Все неисправности так или иначе дают о себе знать – система либо отключается полностью и отказывается работать, либо функционирует с перебоями. Водитель и пассажиры при этом часто слышат шум, посторонние неприятные запахи и другие явления. Какими бы ни были причины, по которым не работает автокондиционер на Пежо, мастера из нашего сервиса справятся с ними в течение короткого времени.

Не только ремонт кондиционера на Пежо, но и профилактика

Регулярный осмотр систем и узлов Пежо 307, 4007 и других моделей – залог долгого срока их службы. Поломку проще предупредить, чем устранять. Если вы приезжаете к нам на плановый осмотр, наши мастера:

• проведут чистку системы кондиционирования – как правило, выполняется весной;
• просмотрят фреоновые магистрали на предмет повреждений;
• определят наличие плесени и иных образований;
• просмотрят систему на наличие потеков – указывают на утечку хладагента, и пр.

Это позволит не сталкиваться с проблемами в работе автокондиционера, которых в летнее время лучше избегать.

Преимущества обращения к нам

Наш автосервис станет вашим надежным помощником и обеспечит машине Пежо должный уход. Это могут быть плановые и профилактические работы, а могут быть и ремонтные, к примеру, тогда, когда компрессор кондиционера на авто Пежо 406,307 и других не работает. Мы обеспечим вам:

• высокоточную диагностику – определим, касаются ли проблемы только кондиционера на Пежо Партнер, авто 207 или 206 модели и прочих, или же затронуты и другие узлы;
• высокое качество – по достоинству нашу работу оценили уже не один десяток довольных клиентов;
• низкие цены на все виды работ – они существенно меньше, чем у конкурентов;
• гарантии на все выполненные работы – вы можете не волноваться о том, что будет установлена запчасть ненадлежащего качества, что автомобиль выйдет из строя вследствие неграмотных и неаккуратных действий мастера нашего автосервиса.

В любой ситуации мы подберем оптимальное решение проблемы, что позволит вам сэкономить средства, при этом не теряя в качестве работ по починке кондиционера и устранению других поломок. Чтобы узнать, сколько будет стоить ремонт автокондиционера – мотора и прочих узлов на Пежо 407,308 и другихс объемом двигателя 1.6 и т.д., можете просмотреть наши расценки в прайсе или позвонить по телефону. Всегда проконсультируем вас и запишем на удобное время.

• ауди 80 б4 температура включения вентилятора

• диагностика кондиционера ауди а4

• замена радиатора печки ниссан кашкай 2008

• замена радиатора ниссан альмера

• как включить печку на ниссан ноут

Где находится предохранитель кондиционера на Пежо 3008?

Теперь мы будем искать где предохранитель кондиционера на пежо 3008 является. Система кондиционирования воздуха подключена к нескольким электронным элементам, и в вашем автомобиле могут быть подключены некоторые предохранители в зависимости от года выпуска и имеющихся опций. Однако, помимо предохранителей, есть еще реле, которое управляет правильным процессом работы вашего кондиционера. Мы будем по очереди помогать вам найдите предохранитель и реле кондиционера на вашем Peugeot 3008 .

Замена внутренних предохранителей кондиционера вашего Peugeot 3008

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Peugeot 3008. Для этого вам нужно будет перейти на блок предохранителей вашего автомобиля

Если вы не можете найти его, обратите внимание, что он находится близко к рулевому колесу, вы найдете его точное положение благодаря руководству по эксплуатации вашего Peugeot 3008

Просмотрите руководство на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Peugeot 3008 , проверьте все предохранители со словом «кондиционер» в их названиях.

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего решения вы можете отвезти свой автомобиль к своему автомеханику, чтобы он мог более подробно проверить причину вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера на Пежо 3008

Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Peugeot 3008, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки, чтобы узнать, где находится реле кондиционера, или сверьтесь со своим руководством, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Замените реле другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители типа предохранителя стартера на пежо 3008, или роговой предохранитель, не стесняйтесь обращаться за советом в наши статьи, посвященные этим предохранителям.

Дополнительные советы по Peugeot 3008 см. Peugeot 3008 категория.
