Peugeot 807 (2002-2014) fuses

Блоки под капотом

Главный блок

Устанавливается на левой стороне капота.

Принципиальная схема

Идентификация предохранителей

1	Модуль ввода/вывода 30A
2	Электродвигатель вентилятора охлаждения 40A
3	Двигатель вентилятора конденсатора 30A
4	30A ABS
5	40A ABS
6	Резерв
7	Стартер 30A
8	15A Передние противотуманные фары
9	7.5 Управление двигателем
10	20A АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
11	10A Звуковой сигнал
12	Генератор 7.5A
13	20A Омыватель фар
14	10A Блок кондиционирования воздуха
15	15A Дроссельный клапан
16	20A Зуммер противоугонной сигнализации
17	15A Подогрев щеток стеклоочистителя
18	Резерв
19	30A Электрический привод задней двери
20	10A Внешние дневные ходовые огни
21	10A Фара дальнего света (левая)
22	10A Фара дальнего света (правая)
23	30A Усилитель аудиосистемы
24	Электрическая система 30A Дизель
25	20A Левый стоп-сигнал (с газоразрядными лампами)
26	20A Правая фара ближнего света (с газоразрядными лампами)
27	10A Левый стоп-сигнал (с галогенной лампой накаливания)
28	10A Правая фара ближнего света (с галогенными лампами)
29	10A Цепь питания электродвигателя
30	10A Катушка зажигания
31	20A Цепь питания электродвигателя
32	15A Топливный насос

Идентификация реле

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле нагревателя
R4	Реле управления двигателем
R5	Реле контроля устойчивости
R6	Реле вентилятора кондиционера
R7	Реле управления двигателем
R8	Реле ближнего света фар
R9	Реле управления двигателем
R10	Реле обогревателя щетки стеклоочистителя
R11	Внешнее реле системы дневного света
R12	Реле управления двигателем
R13	Реле противоугонной сигнализации
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света
R17	Реле передних противотуманных фар
R18	Рожковое реле
R19	Реле управления климат-контролем

Блок с реле

Расположен рядом с основным блоком.

Принципиальная схема

Описание

• R1 Реле низкой скорости вентилятора охлаждения двигателя
• R3 Реле высокой скорости вентилятора охлаждения двигателя
• R2 Реле для вентилятора кондиционера

Gearbox faulty Пежо 207

Буксировать можно, если он встаёт в нейтраль. Раз у Вас даже не заводится, то нейтраль вы вряд ли включите, тут только эвакуатор.

Так выглядит ошибка на экране БК 207 Пыжа.

Это частое явление на авто с роботизированной коробкой передач, которая устанавливается на Пежо 207. Появиться такая ошибка может по причине неправильной эксплуатации коробки или в связи с неисправностью КПП.

Так как датчик, определяющий температуру в этом узле, отсутствует, то говорить уверено на 100%, что это перегрев нельзя . Чтобы точно определить причину неполадки и возникновения такой ошибки следует обратиться на специализированную СТО и провести диагностику машины. Ремонтом коробки, если причина в ней, также должен заниматься только мастер, который имеет определённые навыки работы.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

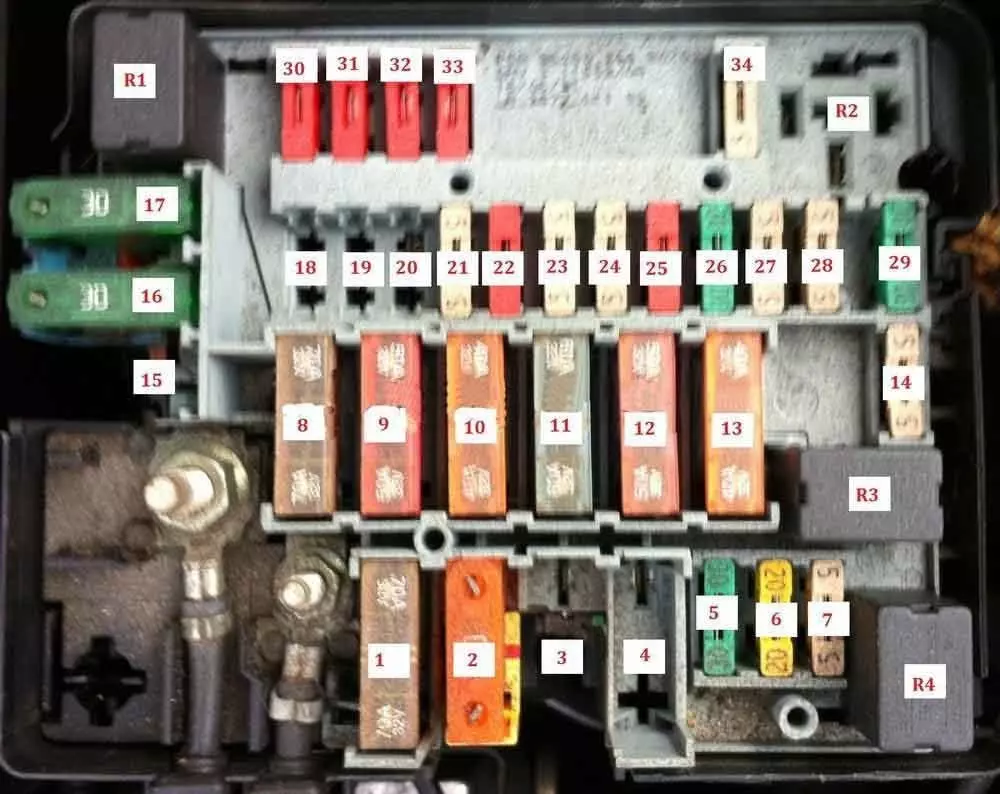

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

💡 Видео 🔥

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Предохранители и реле Ситроен Джампер с описанием назначения и схемами блоковСкачать

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.Скачать

Предохранители Peugeot 308 реле с обозначением и схемами блоков для 1 и 2 поколенияСкачать

Предохранители и реле Сироен Берлинго с описанием назначения и схемами блоков 1 и 2 поколение.Скачать

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать

как быстро найти сгоревший предохранитель и реле.Скачать

Как проверить предохранителиСкачать

Peugeot expert ( Пежо эксперт ) предохранитель на прикуривательСкачать

Замена резистора отопителя Mitsubishi Outlander XL/Citroen C-Crosser/Peugeot 4007.Скачать

Где находится реле топливного насосаСкачать

Где находится реле поворотовСкачать

Не заводится Пежо. Блок BSM замена или ремонт. Взаимозаменяемость блоков BSM. Что такое PSF и BSM.Скачать

Пежо 4007 слабые места | Недостатки и болячки б/у Peugeot 4007Скачать

Предохранители и реле для Peugeot 308 (T7; 2007-2013)Скачать

Предохранители Peugeot 406 и реле с назначением и схемами блоковСкачать

пежо, ситроен произвольно включается ближний свет фарСкачать

Как БЫСТРО найти сгоревший предохранитель и реле.АвтоРеле,предохранители.Просто,быстро, бесплатно.Скачать

Предохранители и реле под капотом

Основной блок расположен в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фотографическая схема

Описание

R1	Реле противотуманных фар
R2	Реле воздушного насоса (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный блок управления
F2	(40A) Реле 1 вентилятора системы охлаждения двигателя
F3	(70A) Нагреватель охлаждающей жидкости двигателя — HDi
F4	—
F5	(20A / 30A) Противотуманные фары, сигнальные, габаритные / задние фонари
F6	(5A / 10A / 20A) Кондиционер (кондиционер), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Электродвигатель вентилятора системы охлаждения двигателя (без переменного тока), реле электродвигателя вентилятора — некоторые модели (переменного тока)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный блок управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50А) выключатель зажигания
F13	(40А) выключатель зажигания
F14	(5A / 30A) сигнализация, разъем канала передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная тормозная система (ABS)
F17	(30A) Антиблокировочная тормозная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Подогреватель топлива — HD В некоторых моделях
F21	(5A) Блок управления переменного тока, функциональный нагреватель переменного тока / панель управления, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем — LPG, задние стекла — некоторые модели
F23	(5A) Антиблокировочная тормозная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, инерционный топливный блок (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем — HDi, автоматическая коробка передач (AT)
F28	(5A) Обогреватель корпуса дроссельной заслонки
F29	(20A / 30A) Электродвигатель вентилятора системы охлаждения двигателя — некоторые модели, реле для вторичного впрыска воздуха (AIR)
F30	(10A) Передняя правая противотуманная фара, передние противотуманные фары с включенной сигнальной лампой
F31	(10A) Противотуманная фара, левая
F32	(10A) автоматическая коробка передач (AT), разъем данных (DLC), подогреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, блок впрыска, фонари заднего хода, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

Также в этом блоке возможны 2 варианта. Хотя диаграмма может выглядеть иначе, расшифровка стенограммы такая же.

Таблица с обозначением

1	Электронная свеча зажигания Diesel 10A, Датчик воды в дизельном топливе, Выключатель света заднего хода, Датчик скорости, Расходомер воздуха для дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10A Компьютер ABS
4	10А ЭБУ автоматической коробки передач, ЭБУ двигателя
5	Не используется
7	20А Насос омывателя фар
восемь	20A Реле вентилятора системы охлаждения двигателя, ЭБУ двигателя, дизельный топливный насос, регулятор высокого давления дизельного топлива, электромагнитный клапан двигателя
девять	15AL Левый ближний свет
10	15А Правая фара ближнего света
одиннадцать	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15A Звуковые сигналы
14	10A Насосы омывателя лобового и заднего стекла
15	30A Блок обогрева корпуса дроссельной заслонки, топливный насос высокого давления, датчик кислорода, компьютер двигателя, расходомер воздуха, катушка зажигания, электромагнитный клапан двигателя, блок подогрева дизельного топлива, форсунки
16	Реле компрессора 30А
17	30A Высокая и низкая скорость стеклоочистителя
18	Электровентилятор 40А для отопления и вентиляции

Некоторые реле расположены внутри блока.

Отдельные реле расположены рядом с обслуживающим их устройством. Например, реле вентилятора охлаждения двигателя.

Макси предохранители

Предохранители большой мощности расположены отдельно (сзади). Они рассчитаны на большие токи и обеспечивают дополнительную защиту электрических цепей.

Описание

• (20А) Реле вентилятора охлаждения
• (70A) Блок управления ABS
• (30A) Блок управления ABS
• (70A) Блок предохранителей / реле, лента (F9-F12 / F16), многофункциональный блок управления
• (70A) Блок предохранителей / реле, лента (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Выключатель питания
• (30A) Выходной усилитель аудиоустройства

Видео:Предохранители и реле для Peugeot 206 (1999-2008)Скачать

Где находится предохранитель кондиционера на Пежо 807?

Теперь мы будем искать где предохранитель кондиционера на пежо 807 является. Система кондиционирования воздуха связана с несколькими электронными элементами, и в вашем автомобиле может быть несколько предохранителей, связанных с ней, в зависимости от года выпуска и имеющихся опций. Тем не менее, помимо предохранителей, есть еще реле, которое управляет правильным процессом вашего кондиционирования воздуха. Мы будем по очереди помогать вам найдите предохранитель и реле кондиционера на вашем Peugeot 807 .

Замена внутренних предохранителей кондиционера вашего Peugeot 807

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Peugeot 807. Для этого вам нужно будет перейти на блок предохранителей вашего автомобиля . Если вы не можете найти его, имейте в виду, что он находится близко к рулевому колесу, вы найдете его точное местоположение благодаря руководству по эксплуатации вашего Peugeot 807.

Просмотрите руководство на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Peugeot 807 , проверьте все предохранители со словом «кондиционер» в их названиях.

Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего средства вы можете отнести свою машину к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера на Пежо 807

Наконец, теперь мы узнаем, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Peugeot 807, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или сверьтесь с руководством пользователя, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Замените реле другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера в вашей машине , если вы ищете других предохранители типа предохранителя стартера на пежо 807, или предохранитель звукового сигнала, не думайте дважды, чтобы просмотреть наши статьи, посвященные этим предохранителям.

Если у вас есть дополнительные вопросы о Peugeot 807, не стесняйтесь обращаться к нашим Peugeot 807 категория.

Блок с предохранителями под капотом

Расположен слева от расширительного бачка.

Схема блока

Описание — вариант 1

p, blockquote 29,0,0,0,0 —>

1. 10 A Выключатель фонаря заднего хода механической коробки, ксеноновые фары, реле группы вентиляторов системы охлаждения, датчик уровня охлаждающей жидкости, подогрев масла или блок цепи питания свечей накаливания (на дизельных версиях), датчик скорости или датчик расхода воздуха (на дизельных версиях).
2. 15 A Топливный электронасос, электроклапаны системы рециркуляции отработавших газов и блока регулирования давления турбонаддува (на дизельных версиях).
3. 10 A Электронный блок АБС или ESP.
4. 10 A Цепь электропитания от замка зажигания интеллектуального коммутаторного блока двигателя.
5. 10 A Не используется или блок форсунки сажевого фильтра, электронный блок системы сажевого фильтра (на дизельных версиях).
6. 15 A Передние противотуманные фары.
7. 20 A Электродвигатель насоса омывателя фар.
8. 20 A Цепь электропитания компьютера впрыска через интеллектуальный коммутационный блок, реле группы электровентиляторов системы охлаждения (на дизельных версиях), электроклапаны системы регулирования давления топлива в системе топливоподачи и системы рециркуляции отработавших газов (на дизельных версиях).
9. 15 A Левая фара ближнего света, регулятор фар.
10. 15 A Правая фара ближнего света.
11. 10 A Левая фара дальнего света.
12. 10 A Правая фара дальнего света.
13. 15 A Звуковой сигнал.
14. 10 A Электродвигатели насосов омывателей ветрового и заднего стекол.
15. 30 A Кислородный датчик, цепь электропитания инжекторов, электроклапаны абсорбера, электроклапан системы распределения и рециркуляции отработавших газов (на бензиновых версиях), ТНВД (на дизельных версиях).
16. 30 A Не используется, или электроклапан регулирования давления наддува (на бензиновых версиях).
17. 30 A Реле очистителя ветрового стекла.
18. 40 A Вспомогательные электродвигатели системы вентиляции.

Описание — вариант 2

p, blockquote 30,0,0,0,0 —>

• 1 20А ЭБУ двигателя, системы топливо- и воздухоснабжения двигателя, вентилятор системы охлаждения двигателя.
• 2 15А Звуковой сигнал.
• 3 10А Насос омывателей ветрового и заднего стекол.
• 4 20А Насос омывателя фар.
• 5 15А Устройство системы топливоподачи.
• 6 10А Усилитель рулевого управления, второй датчик стоп-сигнала, ЭБУ автоматической коробки передач, датчик расхода воздуха, автоматический корректор ксеноновых фар.
• 7 10А Тормозная система (с системами ABS/ESP).
• 8 20А Выключатель стартера.
• 9 10А Главный датчик стоп-сигнала.
• 10 30А Системы топливо- и воздухоснабжения двигателя, системы снижения токсичности отработавших газов.
• 11 40А Управление микроклиматом в передней части салона.
• 12 30А Очиститель ветрового стекла.
• 13 40А Интеллектуальный коммутационный блок.
• 14 30А Не используется.
• 15 30А Выключатель блокировки/ снятия блокировки/ суперблокировки системы безопасной перевозки детей.

Из истории прикуривателя

Сегодня уже трудно припомнить первую марку авто, в которой в стандартной комплектации была эта опция. Есть информация, что это было в 20-х годах. Конструкция этого первого прибора была достаточно примитивной. Патрон находился внутри катушки. Когда же его вытаскивали из гнезда, это замыкало цепь, и патрон раскалялся. Уже тогда водители столкнулись с тем, что на автомобилях после длительного или неаккуратного использования не работает прикуриватель.

1924 год стал знаковым для этого небольшого, но такого полезного прибора. В этом году прикуриватель получил конструкцию, которую сегодня знает каждый. Также в этом году ее запатентовали. Но в автомобилях устройство получило свое место лишь в 50-х годах. Это тот один прибор, который не испытал на себе влияния современных технологий.

Y60

Блок в салоне

Монтажный блок предохранителей моделей с правосторонним рулевым управлением расположен под правым углом панели приборов, A у левосторонних слева. Тут же находятся следующие реле: вентилятора отопителя, вспомогательных аксессуаров и зажигания.

Пример расположения

Фотография одного из вариантов исполнения блока

Схема с иероглифами (японская версия)

Описание

1. Левая фара
2. Правая фара
3. Контролер двигателя
4. Подогрев сидений
5. Поворотники
6. Контроллер АКПП
7. Приводной мотор вентилятора заднего отопителя
8. Часы, аудиосистема
9. Приводной мотор вентилятора кондиционера
10. Прикуриватель
11. Стеклоочистители и стеклоомыватели
12. Стеклоочистители и стеклоомыватели лобового стекла
13. Стеклоочистители и стеклоомыватели заднего стека
14. Мотор вентилятора
15. Обогреватель заднего стекла
16. Противотуманные фары
17. Стопсигналы
18. Звуковой сигнал
19. Часы салонное освещение
20. Дверной замок
21. Задние фонари

• A аккумуятор
• B зажигание
• в аксессуары
• г — аксессуары
• д аккумулятор

Блоки под капотом

Предохранители и реле системы электрооборудования расположены в различных точках автомобиля. Реле вспомогательный аксессуаров, систем зажигания и отопления расположены в монтажном блоке предохранителей. Прочие реле закреплены в металлической крышке вблизи батареи.

Схема расположения реле

Обозначение

1. реле управления EFI
2. реле топливного насоса
3. реле вентилятора радиатора
4. реле очистителей ветрового стекла
5. реле ПАРКОВКА/НЕЙТРАЛЬ
6. предохранитель топливного насоса

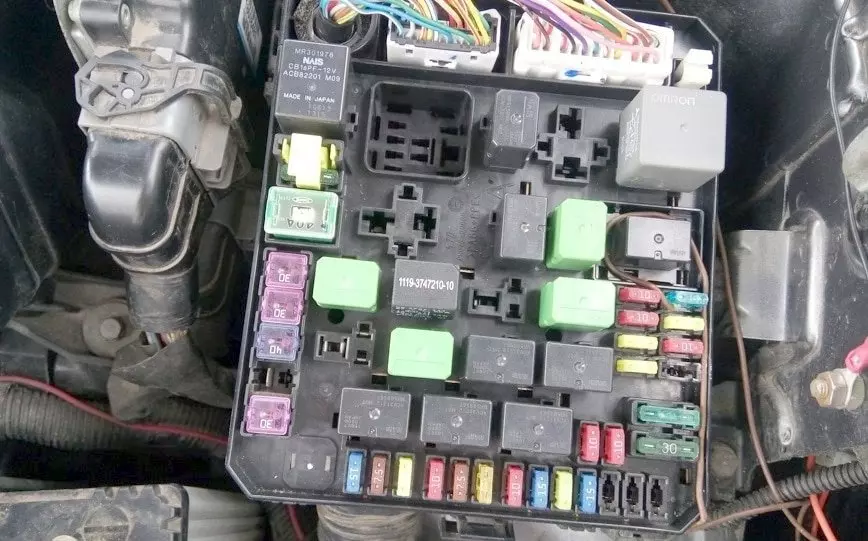

Фото пример одного из блока

Расположение плавких вставок

Таймер блокировки дверей, прерыватель контура и реле электропривода стеклоподъемников расположены позади вещевого ящика.
