В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. Самые распространенные из них: На карте стоит ограничение на оплату покупок замена стартера на рено флюенс интернет Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет. Вот теперь, если заглянуть вдоль приводного вала, отлично видны обе эти клеммы.
Сверху требуется снять впускной патрубок и дроссельную заслонку хороший повод покачать головой, глядя на нагар, и спросить, нет ли желания ее помыть. После этого становятся видны и даже доступны три болта крепления стартера.
Открутить их труда не составляет, но бывали в мировой практике болты и с более удобным доступом. После этого стартер можно снимать через арку правого переднего колеса и дефектовать — каких-то неожиданностей и нетипичных решений там.
Хуже бывает, когда гайка на плюсовой клемме стартера закисает на шпильке намертво. Попытка приложить больше крутящего момента к хорошим результатам не приводит — шпилька проворачивается в корпусе втягивающего реле.
После этого шансы открутить клемму, не снимая стартер, тают на глазах. В этом случае счетчик нормочасов на операцию резко увеличивается.
Стартерные страсти с Renault Fluence
Теперь нужно освободить весь плюсовой провод от стартера до аккумулятора и вытащить стартер вместе с. Для этого надо в первую очередь снять кожух аккумулятора: После этого кожух можно снять. Где находится стартер Рено Флюенс?
Многие потребители отмечают, что стартер Рено Флюенс имеет очень неудобное расположение. Устройство установлено около задней части двигателя и находится между собственно двигателем и перегородкой салона, рядом с выпускным коллектором. Клеммы расположены снизу за подрамником передней подвески и защитой через определенное пространство.
Но для того, чтобы самостоятельно продиагностировать стартер, его нужно извлечь из подкапотного пространства. Рассмотрим процедуру снятия и дальнейшей замены на примере автомобиля Рено Флюенс. Процесс замены Расположение стартера в автомобиле этой марки оставляет желать лучшего в том плане, что оно крайне замена стартера на рено флюенс для снятия.
Стартер находится справа от двигателя под капотом Устройство находится в задней части замена стартера на рено флюенс над правым приводным валом переднего колеса. Чтобы лучше понять местоположение, рекомендуется ознакомиться с соответствующим видео.
Для того, чтобы обесточить электросистему автомобиля, перед началом работ необходимо скинуть минусовой провод с клеммы аккумулятора. Затем, если работы производятся не на станции и специальный подъемник отсутствует, рекомендуется домкратом приподнять правую переднюю часть автомобиля.
Инструкция по снятию и замене
Прочтите эту инструкции и ознакомьтесь со схемами и тогда вы без всяких осложнений сможете произвести замену любого электропредохранителя.
Подготовка
Если у вас отказало, что-то из оборудования, то вам нужно по схеме определить, где расположен отвечающий за него элемент. Это несложно
Также важно под рукой всегда иметь комплект электропредохранителей различного номинала. Как правило, элементы, рассчитанные на разную силу тока, имеют разный цвет и при смене ошибиться очень сложно. Ставьте только аналогичный по номиналу
Ставьте только аналогичный по номиналу.
На видео замена перегоревшего электропредохранителя на автомобиле Рено.
Как» правило, замена на всех автомобилях происходит одинаково, но имеются некоторые нюансы.
В салонном
- В случае, если вам нужно заменить предохранитель или реле в салонном блоке, то вам нужно потянуть за крышку.
- Далее в схеме находим проблемный элемент, затем находим его в блоке.
- При помощи специального пинцета извлекаем отвечающий за него элемент и рассматриваем. В случае если он перегорел, то это можно определить по оборванной спирали.
- Достаем из комплекта аналогичный новый.
- Вставляем. Пробуем включить оборудование.
- Если все работает и он не перегорает снова, значит все нормально и на этом работу можно считать завершенной. Если прибор не включился и предохраняющий элемент снова перегорел, то возможно проблема в проводке или в самом потребителе. Здесь уже нужно решать проблему по-другому.
- А именно проверить проводку и сам потребитель.
В подкапотном
- В подкапотном отсеке находятся несколько блоков — в черном пластиковом ящике.
- Чтобы получить доступ к находящимся в них предохранителях нужно сдвинуть фиксаторы.
- Затем снимаем крышку и определяем расположение перегоревшего.
- Производим его смену и проверяем работу потребителя.
Так выглядит перегоревший элемент
Во втором блоке находятся всего лишь два предохранителя и одно реле.
Блоки аккумуляторной батареи

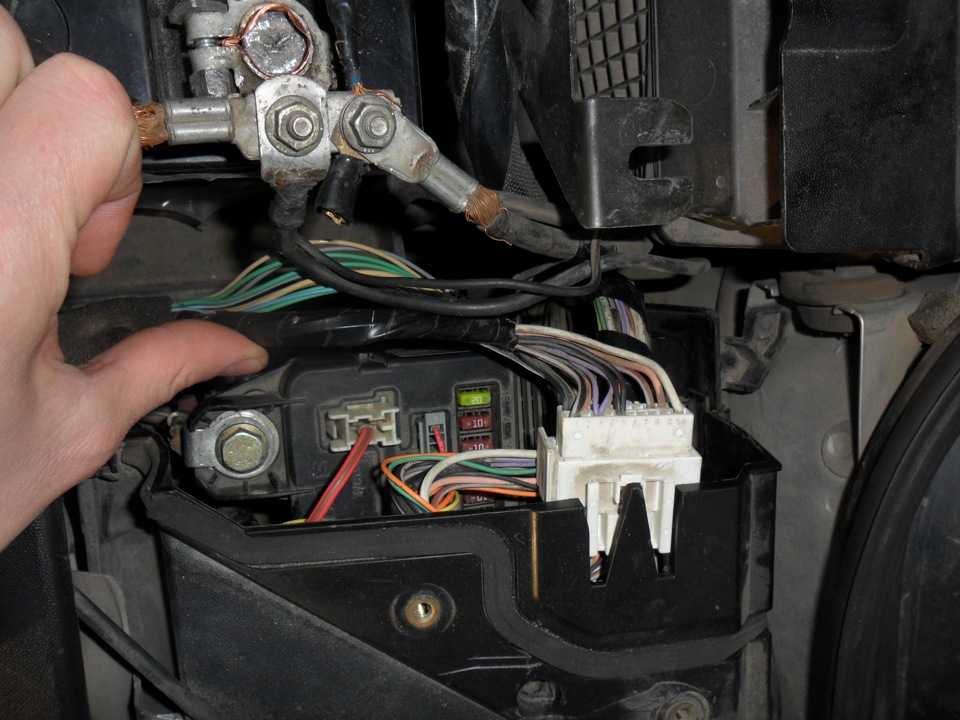

Рядом с аккумуляторной батареей находятся еще два вспомогательный небольших отсека: блок отключения АКБ и плавких вставок.
Замена предохранителей и вставок происходит, так же как и в основных.
Рекомендации по эксплуатации
Основное правило, которое нужно соблюдать, меняя электропредохранитель, это то, что категорически запрещено ставить какие-либо перемычки, металлические вставки или жучки. Если пренебречь этим правилом, то можно не только полностью вывести из строя соответствующий потребитель, но и инициировать пожар. В случае установки элемента рассчитанного на больший ток, нет никакой гарантии в надежной защите оборудования. В случае скачка напряжения оно может быть выведено из строя. Если вы поставите элемент низкого номинала, то вполне возможно, что он перегорит даже после первого включения потребителя.
Замена предохранителей
Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны
Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия
Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.
Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.
- применять самодельные защитные устройства;
- ставить предохранители, не предусмотренные конструкцией данного автомобиля;
- устанавливать изделия с другими значениями тока.
Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-renault-fluence.html
Что располагается в подкапотном пространстве Меган
Другой блок предохранителей размещен в подкапотной зоне Рено Меган 2. В свою очередь предохранители под капотом защищают электрические системы двигателя и внешнего освещения.
Предохранители под капотом найти легко: открываем капот и смотрим внимательно на правый угол, где размещен пластиковый щит. Открыв защелки на крышке, следует взять в руки схему и определить, где размещена ячейка, которую ищем. Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле.
В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса. Плавкий расходник защищающий бензонасос, размещен в ячейке № 5 и окрашен в желтый цвет. Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А
Также нельзя обойти вниманием и такие ячейки, как 1-4, которые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах
Блок предохранителей в моторном отсеке
Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, которые отвечают за системы электроники и освещения, а также электрооборудование мотора. Монтажный блок находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитом, зафиксированным на защелку. С обратной стороны щитка находится электросхема, которая поможет выявить перегоревший элемент. Выглядит она так:
Описание электросхемы монтажного блока, расположенного в моторном отсеке:
| Обозначение | За что отвечает деталь |
| Погружные подогреватели | |
| Предпусковый подогрев | |
| Погружные подогреватели | |
| Электровентилятор | |
| Подогреватель топлива | |
| Блок защиты электровентилятора | |
| Подогреватель топлива | |
| Огни заднего хода |
Принципиальная схема.
| № п/п | За что отвечает | |
|---|---|---|
| F1 | Резерв | |
| F2 | Резерв | |
| F3 | Работа прикуривателя | |
| F4 | Розетка в салоне машины | |
| F5 | Электророзетка багажного отделения | |
| F6 | Аудиосистема | |
| F7 | Обогрев боковых зеркал с наружи авто | |
| F8 | Моторчик стеклоомывателей, подача звукового сигнала при неплотно закрытых дверях | |
| F9 | Работа стояночного тормоза в автоматическом режиме | |
| F10 | Подсветка панели приборов | |
| F11 | Включение электрического привода корректировки положения передних сидений | |
| F12 | Электрический подогрев сидений для пассажиров | |
| F13 | Резерв | |
| F14 | Моторчик стеклоподъемника на двери пассажира, сидящего впереди | |
| F15 | Работа педали тормоза, управление АВС и подача звукового сигнала торможения авто | |
| F16, 17 | Электростеклоподъемники правой (левой) задней двери | |
| F18 | Подсветка ящичка для вещей, освещение багажника, работа датчика дождя | |
| F19 | Показания на приборной доске (часы, температура окрыжающего воздуха снаружи автомобиля), звуковая сигнализация непристегнутого водителя и пассажира. | |
| F20 | Работа климат контроля | |
| F21 | Включение лампочек в козырьках передних сидений | |
| F22 | Освещенность салона машины, подсветка прицепа | |
| F23 | Очиститель заднего стекла | |
| F24 | Подсветка зеркала заднего вида внутри салона | |
| F25 | Аудиосистема автомобиля, навигатор | |
| F26 | Работа стояночного тормоза авто | |
| F27 | Резерв | |
| F28 | Резерв | |
| F29 | Поворотники автомобиля | |
| F30 | Панель управления | |
| F31 | Подъемник стекла водительской двери | |
| F32 | Срабатывание центрального замка дверей | |
| F33 | резерв | |
| F34 | Включение дисплея телевона | |
| F35 | Разъем для диагностики электрооборудования, подача звукового сигнала и сирены. | |
| F36 | Подача сигнала при торможении | |
| F37 | Звуковое сопровождение при включении стояночного тормоза в атоматическом режиме | |
| F38 | резерв | |
| F39 | Мотор кондиционера | |
| F40 | Открытие (закрытие) люка | |
| F41 | Включение электрообогрева заднего стекла |
схема, блок, предохранитель ближнего света
Предохранительные элементы в автомобиле защищают электронику от замыканий, прерывая контур при определенной силе тока. Чаще всего они расположены в специальных блоках предохранителей (БП), находящихся под капотом либо в салоне автомобиля. Если по какой-либо причине произошло короткое замыкание, элемент перегорает и подлежит замене. Некоторые автолюбители временно заменяют его проволокой, однако, в этом случае создается риск перегорания всего БП. Поэтому следует держать под рукой запасной комплект элементов. Не следует заменять вышедший из строя элемент тем, который рассчитан на иную силу тока, это приводит к выходу электроники из строя.
Частный случай
Рассмотрим ситуацию замены на примере автомобиля Рено Флюенс. Для начала разберемся, где у него находятся БП (описание актуально для этой модели, а также Рено Меган 3 2009–2014 годов выпуска). Под капотом здесь находятся два монтажных блока защиты и коммутации (БЗК), блок плавких вставок на АКБ и блок отключения АКБ. Имеется еще один БП в салоне.
В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем, катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля, переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости. Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле.
В блоке отключения АКБ присутствуют предохранители БП, реле и стартера, находящихся в салоне, БП и реле в моторном отсеке, генератора, усилителя руля, ЭБУ.
Блок плавких вставок защищает цепи дополнительного отопительного устройства, управления ABS/ESP, БП и реле, расположенных в моторном отсеке и салоне.
Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.
Процесс замены
Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.
Перед заменой любой части необходимо отключить соответствующую цепь и убедиться в том, что ключ зажигания находится в положении «LOCK». Он находится в первом монтажном блоке защиты и коммутации между фарой и аккумулятором, имеет форму квадрата со стороной около 15 см.
Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).
После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).
На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).
По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.
https://youtube.com/watch?v=78_r3okgxCQ
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Замена предохранителей
Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны
Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия
Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.
Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.
Запрещается при проведении работ:
- применять самодельные защитные устройства;
- ставить предохранители, не предусмотренные конструкцией данного автомобиля;
- устанавливать изделия с другими значениями тока.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Предохранители Renault Fluence
Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.
Но это никак не отразилось на расположении предохранителей и реле автомобиля.
Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.
Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.
Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась
Рено Флюенс 2013 руководство по эксплуатации и техобслуживанию
Пожалуйста включите / Please enable JavaScript!
загрузка…
При заказе запасных частей необходимо ссылаться на информацию, которая содержится на идентификационной табличке изготовителя наличие и местоположение идентификационных табличек зависят от модификации автомобиля табличка изготовителя.
1 Модель автомобиля и серийный номер модели в зависимости от комплектации автомобиля, данная информация дублируется маркировкой B.
2 Максимальная разрешенная масса автомобиля с нагрузкой 3 Максимальная разрешенная масса полностью загруженного автомобиля с прицепом 4 Максимальная разрешенная нагрузка на переднюю ось 5 Максимальная разрешенная нагрузка на задние колеса 6 Технические характеристики автомобиля 7 Номер краски 8 Уровень комплектации 9 Тип автомобиля 10 Код обивки салона 11 Код специальной комплектации 12 Заводской номер 13 Код цветовой гаммы интерьера модификации 1.6 16V 1.6 16V 2.0 16V 1.5 dCi 1.6 dCi модель двигателя (см табличку на двигателе) K4M H4MD7 M4R K9K R9M рабочий объем (см³)
1,598 1,598 1,998 1,461 1,598
– с октановым числом 87, если на этикетке указано 91, 95, 98
Дизельное топливо. На этикетке лючка заливной горловины бака указано, какое топливо допустимо использовать.
Свечи зажиганияИспользуйте свечи только тех типов, которые рекомендованы для Вашего автомобиля Их тип указан на этикетке, наклеенной в моторном отсеке. В противном случае, обратитесь на сервисную станцию компании – производителя. Установка ненадлежащих свечей может привести к повреждению двигателя.
№
Спецификация / Specs
Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1
Длина / Length
4295
2
Ширина (без/с зеркалами) / Width
1808/2037
3
Высота (загружен/пустой) / Height
1471
4
Колёсная база / Wheelbase
2641
5
Дорожный просвет (клиренс) / Ground clearance
120
6
Снаряжённая масса / Total (curb) weight
1280
Полная масса / Gross (max.) weight
1747
Двигатель / Engine
7
Тип / Engine Type, Code
Дизельный, жидкостного охлаждения, четырехтактный, R9M dCi
8
Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves
4-цилиндровый, 16V, рядный, DOHC с верхним расположением двух распределительных валов
9
Диаметр цилиндра / Bore
80.0 мм
10
Ход поршня / Stroke
79.5 мм
11
Объём / Engine displacement
1598 см³
12
Система питания / Fuel supply, Aspiration
Непосредственный впрыск топлива насос-форсунками Common Rail
Турбонаддув и промежуточное охлаждение наддувочного воздуха
13
Степень сжатия / Compression ratio
15.4:1
14
Максимальная мощность / Max. output power kW (HP) at rpm
96 кВт (130 л.с.) при 4000 об/мин
15
Максимальный крутящий момент / Max. torque N·m at rpm
320 Нм при 1750 об/мин
Трансмиссия / Transmission
16
Сцепление / Clutch type
Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17
КПП / Transmission type
МКПП 6 шестиступенчатая механическая трансмиссия, двухвальная, с синхронизаторами на всех передачах переднего хода
- Название: Renault Fluence Руководство по эксплуатации
- Бензиновые двигатели: К4М 1.6 л (1598 см³) 106-110-114 л.с./78-81-84 кВт, M4R 2.0 л (1998 см³) 138-140 л.с./102-103 кВт и турбодизельным K9K 1.5 л dCi (1461 см³) 90 л.с./66 кВт, R9M 1.6 л dCi (1598 см³) 130 л.с./96 кВт
- Выпуск с 2009 года
- Серия: «Owner Guide / Driver’s handbook»
- Год издания: 2013
Схема предохранителей рено меган 2
На левом торце приборной панели. Дабы получить доступ к блоку, подденьте пальцем снизу крышку, немного надавите на нее, поскольку она зафиксирована защелкой. Далее осуществляете проверку. Как говорилось выше, сделать это в разы проще, если использовать специальную автолампу, один из проводков которой подключается в прикуриватель Renault Duster.
Никто не запрещает использовать лампу непосредственно промышленного производства
Неважно, какой способ проверки выберете именно вы, самое главное знать, что дорестайлинговый Рено Дастер и новая версия имеют салонное расположение предохранителей, немного отличающееся друг от друга
Наилучшим решением станет проверка всех без исключения устройств. Обязательно убедитесь в том, что предохранители исправны, которые отвечают за главные функции в машине.
Предохранители Renault Megane II
Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током.
Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.
Рис. 1. Блок предохранителей в салоне автомобиля
Рис. 2. Крышка предохранителей внутренняя сторона
Блок предохранителей расположен под панелью приборов со стороны водителя.
Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей.
В блоке предохранителей установлены предохранители ножевого типа, цвет которых соответствует току защиты предохранителя.
В случае выхода какого-либо элемента электрооборудования из строя прежде всего следует проверить состояние предохранителя.
Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя.
Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом.
Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь.
Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь.
Отопитель и кондиционер потребляют большой ток, поэтому блок предохранителей имеет выключатель для защиты их цепей.
Если цепь размыкается выключателем, выключите отопитель и кондиционер, перед тем как нажать кнопку повторного включения выключателя.
Реле
– это электронно-управляемый переключатель, который обычно используется следующим образом:
– переключает большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
– имеет более одного управляющего входа в отличие от механического переключателя;
– выполняет функцию таймера, например, задает интервал работы стеклоочистителей.
Если электрическая цепь, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе.
Если реле исправно работает, то вы должны услышать щелчок при его включении.
Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах.
Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или реле неисправно.
Большинство реле установлено в блоке предохранителей и реле, расположенном в моторном отсеке.
Некоторые специализированные реле расположены отдельно или в отдельных блоках под панелью приборов и в моторном отсеке
Реле
| Обозначение | Номинальная сила тока | Назначение |
| А | 30 А | Реле стеклоподъемника |
| В | 40 А | Реле потребителей электроэнергии |
Предохранители
| Обозначение | Номинальная сила тока | Назначение |
| С | 40 А | Электровентилятор салона |
| D | 40 А | Импульсные стеклоподъемники задних дверей или реле стеклоподъемников |
| Е | 20 А | Электропривод люка крыши |
| F | 10 А | ЭБУ АБС и системы стабилизации траектории |
| G | 15 А | Аудиосистема — выносной дисплей — реле насосов омывателей фар — прикуриватель первого ряда сидений — элементы подогрева сидений — насос стеклоомывателя — реле подогревателя дизтоплива — панель управления климатической установкой — ЭБУ климатической установки — зеркало заднего вида с электрохромным покрытием — охранная сигнализация — центральный коммуникационный блок |
| Н | 15 А | Стоп-сигнал |
| I | Не используется | |
| J | 25 А | Электростеклоподъемник двери водителя |
| К | 25 А | Электростеклоподъемник двери пассажира |
| L | 20 А | Предохранитель отключения потребителей электроэнергии: аудиосистемы — выносного дисплея — переключателя наружных зеркал заднего вида — охранной сигнализации — щитка приборов |
| М | 15 А | Звуковой сигнал, Диагностический разъем реле насосов омывателей фар — электродвигатель очистителя заднего стекла |
| N | 15 А | Электродвигатель очистителя заднего стекла |
| О | 20 А | ЦЭКБС — щиток приборов — ЭБУ климатической установки — реле вспомогательного оборудования |
| Т | 20 А | Элементы подогрева сидений |
| S | ЗА | Вентилятор и датчик температуры в салоне — зеркало заднего вида с электрохромным покрытием — датчик дождя и освещенности (в зависимости от модификации) |
| U | 20 А | Центральный замок и ли система блокировки внутренних ручек дверей |
Предохранители и реле Renault Fluence
Рассмотрены автомобили Renault Fluence и Renault Megane 3 2009, 2010, 2011, 2012, 2013, 2014 года выпуска. Расположение монтажного блока под капотом.
Для доступа к предохранителям и реле первого блока сдвигаем два держателя
освобождаем два передних фиксатора и один задний
габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электростеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
насос омывателя фар
диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
Блок управления подушками безопасности
Блок №2 под капотом.
Cf1 — Предохранитель электровентилятора системы охлаждения (60 А)
Cf2 — Предохранитель реле (обмотка) вентилятора системы охлаждения (30 А)
Cr1 — реле электровентилятора системы охлаждения (70 А)
Источник
Блок предохранителей в салоне Renault Fluence
Он находится с левой стороны от руля, за крышкой.
За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку — 4 номиналам на 10А.
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
Дополнительные элементы
Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.
Реле обогрева передних сидений
Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.
Перед началом работ по снятию негодной детали какого-либо электрооборудования, соответствующую электрическую цепь разъединяют. Ключ в замке зажигания должен быть в выключенном положении. Чтобы высвободить предохранитель на блоке внутри салона, нужно отодвинуть два маленьких фиксатора в стороны
Делать это необходимо очень осторожно, поскольку они довольно хрупкие и могут сломаться от чрезмерного усилия
Далее защитные устройства вынимают при помощи пинцета. После снятия предохранитель следует внимательно осмотреть, чтобы убедиться в его поломке. И только после этого устанавливают на его место новое устройство.
Если снятый предохранитель оказался исправным, значит, нужно проверить электрооборудование автомобиля. Для этого необходимо обладать необходимыми знаниями и умением. В противном случае во избежание возникновения новых проблем с автомобилем, лучше всего его отогнать в специализированный сервисный центр, где квалифицированный персонал поможет быстро определить и устранить поломку.
Важно! При выполнении замены неисправного предохранителя на новый, следует пользоваться только инструментом, который не проводит электрический ток
Запрещается при проведении работ:
Блок предохранителей Рено Флюенс
Предохранительные элементы в автомобиле защищают электронику от замыканий, прерывая контур при определенной силе тока. Чаще всего они расположены в специальных блоках предохранителей (БП), находящихся под капотом либо в салоне автомобиля. Если по какой-либо причине произошло короткое замыкание, элемент перегорает и подлежит замене. Некоторые автолюбители временно заменяют его проволокой, однако, в этом случае создается риск перегорания всего БП. Поэтому следует держать под рукой запасной комплект элементов. Не следует заменять вышедший из строя элемент тем, который рассчитан на иную силу тока, это приводит к выходу электроники из строя.
Renault Fluence (2009-2019) — блок предохранителей и реле
Распространяется на автомобили, выпущенные в годах:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Находится в распределительной коробке в моторном отсеке под блоком защиты и коммутации.
Блок предохранителей высокой мощности (2)
Реле электровентилятора системы охлаждения двигателя можно разместить отдельно рядом с самим электровентилятором.
Схема блока предохранителей Флюенс достаточно проста и легка в обслуживании. Это аргументировано отличным просчетом инженеров и небольшим количеством навесного оборудования.
