Renault kangoo ii (2007-2020) fuses

Где находится предохранитель головного устройства на Рено Кангу?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Renault Kangoo . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радио, оно может находиться в двух разных местах. Он довольно часто связан с 12-вольтовыми розетками на центральной консоли. Мы откроем два места где предохранитель автомагнитолы вашего Рено Кангу могут быть расположены.

Установка предохранителя оригинальной автомагнитолы на Renault Kangoo

.Если у вас все еще есть оригинальное головное устройство на вашем Renault Kangoo, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете его найти, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процедуры:

• Просмотрите руководство на крышке блока предохранителей. найти предохранитель автомагнитолы вашего Renault Kangoo , следует отметить как «Радио» или «звуковая система»

• Внимательно извлеките предохранитель автомагнитолы и проверьте его состояние.
• Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите вашу машину к автомеханику, чтобы он мог более внимательно изучить причину вашей проблемы.

• После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производителя на Renault Kangoo

Наконец-то мы откроем случай с автомобильным радио, купленным в магазинах, и как найти предохранитель автомагнитолы на рено кангу в данной ситуации . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

• Выньте автомобильное радио из вашего Renault Kangoo. , в большинстве случаев вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомагнитолой вашего Renault Kangoo вы должны увидеть на проводах питания единственный черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Renault Kangoo
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность поменять предохранитель на рено кангу

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на Renault Kangoo, или предохранитель звукового сигнала, не думайте дважды, чтобы обратиться за советом к нашему веб-контенту, посвященному этим предохранителям.

Чтобы найти больше советов по Renault Kangoo, взгляните на Renault Kangoo категория.

Схема расположения под капотом в моторном отсеке и в салоне, описание

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Назначение предохранителей и реле nissan primera p12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 – реле противотуманных фар; 2, 4, 6, 10 – реле вентиляторов радиаторов; 3 – реле дополнительного оборудования; 5 – реле электромагнитной муфты компрессора кондиционера; 7 – реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 – реле включения ближнего света фар в дневное время; 9 – реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

Блок предохранителей и реле в салоне Renault Arkana

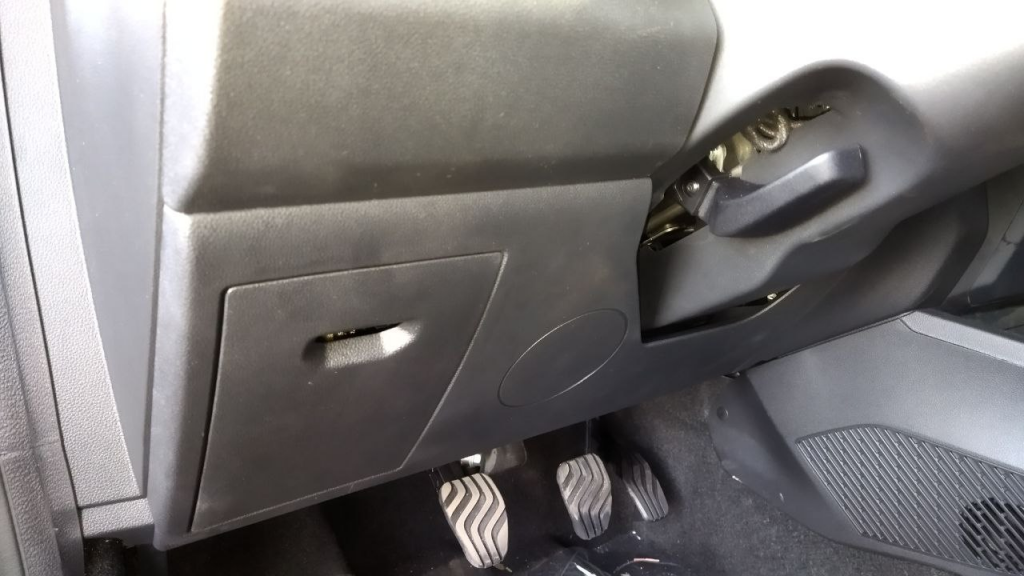

Данный блок расположен под рулевой колонкой слева и закрыт небольшой крышкой. Он необходим для защиты кузовной электроники от КЗ и перегрузок.

Достаточно просунуть два бальца в отверстие крышки и потянуть ее на себя и вниз, покажется вот такая картина:

Схема выглядит следующим образом:

Таблица с описанием выглядит следующим образом:

Номер	Номинал	Защищаемая цепь
F1	30	Стеклоподъемники передних дверей.
F2	—	Резерв
F3	—	Резерв
F4	—	Резерв
F5	—	Резерв
F6	—	Резерв
F7	25	Сабвуфер
F8	30	Стеклоподъемники задних дверей.
F9	10	Обогрев руля.
F10	—	Резерв.
F11	20	Центральный замок всех 4-х дверей.
F12	5	Датчик положения педали сцепления, приемное кольцо иммобилайзера — в модификации с ключом. Предохранитель блока управления ABS и системы стабилизации траектории движения.
F13	10	Плафоны освещения салона, ЭБУ климат-контроля.
F14	5	Датчик дождя и освещенности, управление реле системы обеспечения безопасности детей – блокировка стеклоподъемников задних дверей.
F15	15	ЦЭКБС, стеклоочиститель и омыватель ветрового стекла.
F16	25	ЭБУ функции «Свободные руки», главный шлюз сети CAN, камеры кругового обзора, подогрев сидений.
F17	—	Резерв
F18	7,5	Только для автомобилей с ключом – стоп-сигнал
F19	5	ЭБУ системы впрыска
F20	5	Блок SRS
F21	7,5	ЭБУ полного привода, света заднего хода
F22	5	ЭУР
F23	5	Тэн отопителя салона, ЭБУ штатных парктроников, индикатор не пристёгнутого ремня, обогрев заднего стекла, корректор фар, обогрев лобового стекла.
F24	15	Питание предохранителей F12, F13, F14, F36
F25	5	ЭБУ потребления энергии, ЭБУ телеметрической системы, главный шлюз сети CAN
F26	15	Задние фонари, селектор АКПП, электропривод наружных зеркал
F27	20	Питание блока согласования проводки фаркопа
F28	20	Цепь питания предохранителей F32-F33
F29	—	Резерв
F30	25	Фары, круиз-контроль, задняя ПТФ, задние стеклоподъемники, переключатель режима полного привода, освещение номерного знака, система контроля слепых зон, панель управления климатической системой, прикуриватель, питание переключателя наружных зеркал.
F31	5	Щиток приборов
F32	7,5	Электрический вентилятор отопителя
F33	15	Прикуриватель
F34	25	Диагностический разъем, аудиосистема
F35	5	Электропривод наружных зеркал
F36	5	Электропривод наружных зеркал
F37	30	Для автомобилей с ключом – стартер
F38	30	Очиститель ветрового стекла
F39	40	Для автомобилей с кнопкой Start-Stop – управление реле потребителей электроэнергии.
F40	15	Реле звукового сигнала, блок управления системы доступа с функцией «свободные руки».
F41	30	Доводчик стеклоподъемника двери водителя.
F42	5	ЭБУ полного привода
F43	—	Резерв
F44	—	Резерв
F45	—	Резерв
F46	20	Реле после замка зажигания, ЭБУ потребления электрической энергии, питание предохранителей F19-F23.
F47	7,5	Для автомобилей без ключа – стоп-сигнал.
F48	15	Подогрев сидений
F49	25	Передние фары и ПТФ.

Описание реле:

• A(70А) — переключатель стеклоподъемников.
• A (20A) — реле времени «+» АКБ.
• B(20A) — реле звукового сигнала.
• A (40A) — реле вентилятора отопителя.
• A (40A) — обогрев заднего стекла.

Замена предохранителей

Блок предохранителей

При неисправности одного из электроприборов, прежде всего проверьте соответствующие предохранители.

Снимите крышку (1), отжав пружинные защелки.

В определении назначения предохранителей вам поможет этикетка с указанием назначения. Свободные гнезда для предохранителей использовать не рекомендуется.

Внимание: Проверьте соответствующий предохранитель и, при необходимости, замените его новым, имеющим тот же номинал. Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием

Примечание: В соответствии с местным законодательством и в качестве меры предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей

Предохранители

Цепи, защищаемые плавкими предохранителями (наличие предохранителей зависит от уровня оснащенности автомобиля электрооборудованием) перечислены ниже.

Некоторые системы защищены предохранителями, расположенными в моторном отсеке.

Примечание: Ввиду затрудненного доступа к ним, для замены этих предохранителей рекомендуется обращаться на сервисную станцию компании-производителя.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Блок предохранителей и реле Renault Kangoo 2 в салоне

Блок предохранителей находится слева внизу, относительно руля и водительского сидения. В панели приборов есть окошко, которое можно открыть и увидеть там предохранители.

Собственно даже на обратной стороне крышки можно найти значки и понять какой предохранитель и за что отвечает. Смотрите таблицу.

Ну или еще проще смотрим другую таблицу!

Расшифровка предохранителей	Назначение предохранителя в цепи Кангу 2
1	Не используется
2	10А Предохранитель прикуривателя (101) или розетки для дополнительного оборудования (506)
3	15А Аудиосистема (261), многофункциональный дисплей (653), реле питания сиденья (1399), реле включения стоп-сигналов (1524) — реле потребителей электроэнергии № 2 (1389)
4	10А Розетка для дополнительного оборудования 2-го ряда сидений (1382)
5	5А Питание щитка приборов (247)
6	30А Предохранитель центрального замка или системы блокировки внутренних ручек дверей
7	20А ЦЭКБС (645) (лампы аварийной сигнализации и противотуманного света)
8	10А Предохранитель элементов обогрева наружных зеркал заднего вида со стороны водителя и пассажира (239-240)
9	10А Реле потребителей электроэнергии № 2 (1389) и реле «+» работающего двигателя внутреннего сгорания (1615)
10	15А Аудиосистема (261) — многофункциональный дисплей (653) — блок интерфейса мультиплексной сети (мультиплексная сеть (1714) — видеодисплей (1127)
11	10А ЭБУ климатической установки (419), реле потребителей тока 1 (1155), плафона освещения салона, лампы освещения багажного отделения, выключателя стоп-сигнала
12	5А ЦЭКБС (645)
13	5А Предохранитель переднего плафона (213) — центрального плафона (529) — датчика дождя и освещенности (1415)
14	5А Реле управления электростеклоподъемников (471) — реле системы обеспечения безопасности детей (750) — реле электрических стеклоподъемников (703) — ЭБУ климатической установки (419)
15	10А ЦЭКБС (645) — ЭБУ АБС (118)
16	15А ЦЭКБС (645), выключателя стоп-сигнала (160), ЭБУ АБС и автоматической коробки передач (119), правого и левого заднего фонаря, верхнего стоп-сигнала (639)
17	20А Блок подрулевых переключателей (1519), двустороннего насоса омывателя ветрового и заднего стекол (677)
18	5А Предохранитель ЦЭКБС (645) — приемного кольца (1618)
19	30А Реле электростеклоподъемников (471)
20	15А Реле питания сиденья (1399) — обогрева сидений водителя и пассажира (385-386) — выключателей подогрева правого и левого сидений (1513-1514)
21	15А Блок подрулевых переключателей (1519) — главного электромагнитного звукового сигнала (105) — диагностического разъема (225)
22	15А ЦЭКБС (645) — электродвигателя очистителя заднего стекла (211) — электродвигателя очистителя стекла двери (1881)
23	Питание электро вентилятора нагнетания холодного воздуха (164) 20 A для системы кондиционирования или 30 A для стандартной системы отопления
24	20А Питание электровентилятора нагнетания холодного воздуха (164)
25	Не используется
26	Не используется
27	40А ЦЭКБС (645) — электродвигателя стеклоподъемника двери водителя и пассажира
28	Не используется
29	Не используется

. смотрите расположение этих предохранителей в блоке

Электросхемы/ предохранители/ реле в Кангу2

Электросхемы/ предохранители/ реле в Кангу2

AntonM » 26 сен 2011, 00:18

В виду временной неработоспособности вышеуказанной ссылки, файл по электросхемам Кангу2 под названием” 2009.08.31_NT8486_Visu_v5.0_Renault_KangooII_X61 “- скачивать здесь: http://yadi.sk/d/fK1Z2k04CrbjR ( кнопка “скачать”- в правом верхнем углу. пароль тот же на каком-то этапе: kangoo2.ru)

DAN » 26 сен 2011, 12:01

DAN » 25 окт 2011, 22:30

AntonM » 25 окт 2011, 22:43

UDZ » 16 янв 2012, 15:57

UDZ » 16 янв 2012, 16:09

DAN » 16 янв 2012, 22:54

UDZ » 17 янв 2012, 08:56

DAN » 17 янв 2012, 10:19

UDZ » 17 янв 2012, 15:16

BadManII » 17 янв 2012, 19:41

novizki » 23 янв 2012, 19:54

AndreiKo » 26 янв 2012, 00:21

UDZ » 26 янв 2012, 13:52

vovan_forsage » 20 мар 2013, 02:21

saamsamich » 18 ноя 2013, 08:07

ivas777 » 18 ноя 2013, 09:47

Да, в первом посте ссылка не рабочая. У меня есть (да и не только у меня наверняка) заботливо сохраненная копия (в архиве зип вин рар), но она весит 65 мегабайт и сюда она не выкладывается ессно. А в каком формате еще можно зажать, чтобы сюда выложить для скачивания, ума не приложу. Попробую в яндекс диск грузануть, а Вы попробуйте качнуть оттуда файл под названием” 2009.08.31_NT8486_Visu_v5.0_Renault_KangooII_X61 ” : http://yadi.sk/d/fK1Z2k04CrbjR ( кнопка “скачать”- в правом верхнем углу. пароль тот же на каком-то этапе: kangoo2.ru). Это публичная ссылка, но все равно, для определенности обязательно отпишитесь- удалось ли скачать с моего яндекс-диска.—————–Может светлые умы подскажут в какой наноформат) сжать, чтобы сюда это поместилось все?

ivas777 » 18 ноя 2013, 11:27

saamsamich » 18 ноя 2013, 11:36

ivas777 » 18 ноя 2013, 11:45

А-а, ну и ладушки. Тогда подсоединяю эту ссылку в первый пост.п.с. там и в правду надо как-то разбираться, ибо я его на компе у себя распаковал, но чего-то не в восторге от разбросанных 100 -150 файлов без названий, и получается, что каждый файл надо открывать и если искать что-то, то геморно как-то. Ауууу, компьютерные гении и прочие светлые умы, придумали бы что-нибудь и дали бы людям совет, как правильно распаковать, чтобы была эта куча файлов как в одной книге с оглавлением. Или это я так распаковал негетеросексуально и у всех все нормуль при распаковке и чтении ))?

UDZ » 18 ноя 2013, 11:55

DAN » 18 ноя 2013, 12:09

ivas777 » 18 ноя 2013, 12:11

Ну вот и отлично- советов хоть отбавляй. Спасибо!

ivas777 » 18 ноя 2013, 12:31

-AL- » 01 фев 2014, 15:09

wolf-777 » 01 фев 2014, 18:42

-AL- » 03 фев 2014, 23:28

ivas777 » 19 июн 2014, 20:20

А посмотреть в этом же разделе тему про преды не судьба видать Перенёс Вас в тему про преды (выше смотрите, а точнее в этом посте: viewtopic.php?f=6&t=20#p12271 )

Блок предохранителей в моторном отсеке Renault Kangoo 2

Очень надеемся, что вам не придется лезть в этот блок. Так как это очень неудобно. Чтобы к нему добраться, необходимо:

— снять аккумулятор;— открутить 3 болта удерживающих площадку аккумулятора;— отсоединить ЭБУ (3 разъема);— после площадку аккумулятора можно будет чуть отвести в сторону;— снять крышку с корпуса блока предохранителей (слева у крыла);— вытянуть блок предохранителей и снять с него крышку.

В итоге в моторном отсеке будет полный хаос, но можно будет хоть как-то добраться до этого блока. Выглядит он вот так.

1	7,5А — Предохранитель правых ламп габаритного света (172-226)
2	7,5А — Предохранитель левых габаритных огней (173-227) – правого заднего фонаря (172) – средней лампы освещения номерного знака (1324) прикуривателя (101) – розетки дополнительного оборудования 1 ряда сидений (506) — выключателя блокировки замков дверей и аварийной сигнализации (1391) — переключателя корректора фар (562) — панели управления климатической установкой (319-419) — аудиосистемы (261) — многофункционального дисплея
3	10А — Предохранитель правой фары (ближний свет) (226) – переключателя корректора фар (562) — электродвигателя корректора правой фары (538)
4	10А — Предохранитель левой фары (ближний свет) (227) — электродвигателя корректора левой фары (537)
5	20А — Предохранитель правой и левой противотуманных фар (176- 177)
6	10А — Предохранитель левой фары (дальний свет) (227)
7	10А — Предохранитель правой фары (дальний свет) (226)
8	25А — ЭБУ антиблокировочной системы тормозов (118) или системы стабилизации траектории (1094)
9	30А — Предохранитель электродвигателя очистителя ветрового стекла (212)
10	5А — Предохранитель «+» после замка зажигания электроусилителя рулевого управления (1232)
11	Не используется
12	20А — ЭБУ автоматической коробки передач (119)
13	Не используется
14	15А Автомобиль с бензиновым двигателем: форсунки 1-2-3-4 (193-194-195-196) – адсорбер (371) – нижний кислородный датчик (242) — верхний кислородный датчик (887) или Автомобиль с дизельным двигателем: регулятор подачи топлива (1105) – электромагнитный клапан датчика цилиндра (746)
15	Не используется
16	5А — ЭБУ автоматической коробки передач (119)
17	7,5А — Реле дополнительного отопителя 1 (1067) — реле дополнительного отопителя 2 (1068) — диагностического разъема (225) – ЭБУ подушек безопасности / преднатяжителей ремней безопасности (756) — ЭБУ системы контроля при парковке (1222)
18	5А — Предохранитель «+» после замка зажигания датчика наличия воды в топливе (414) – блока реле в моторном отсеке 2 (1683) – ЭБУ системы впрыска (120)
19	10А — Предохранитель «+» после замка зажигания выключателя света заднего хода (155) или выключателя света заднего хода с датчиком верхней мертвой точки (1109)
20	20А -ЭБУ системы впрыска (120)
21	Не используется
22	10А — Предохранитель электромагнитной муфты компрессора кондиционера (171)
23	30А — Обогрев заднего стекла (200) – наружные зеркала заднего вида (239-240)

Ну и под ним (под блоком) можно будет найти совсем большие — силовые предохранители. Расположены они в ряд.

По номиналам видно, что предохранители высокого тока!

1- 60А Блока интерфейса подогревателя охлаждающей жидкости2- 7А Блок реле свечей предпускового подогрева дизельного двигателя (980) — блока интерфейса подогревателя охлаждающей жидкости3- 30А Блок реле в моторном отсеке 2 (1683) – нагревательного элемента подогревателя топлива4- 40А Предохранитель электродвигателя стеклоподъемника двери5- 70А Блок предохранителей и реле в салоне6- 50А ЭБУ АБС (1094)7- 40А Реле дополнительного подогрева 18- 70А Блок предохранителей и реле в салоне9- 70А Реле дополнительного подогрева 2

Собственно все, на этом можно сказать, что вы теперь знаете о всех укромных уголках Renault Kangoo 2, где могут быть установлены предохранители!

Источник статьи: http://autosecret.net/rukovodstvo-po-remontu/raspolozhenie-predokhranitelej-na-mashinakh/predokhraniteli-i-rele-renault-raspolozhenie-na-mashinakh/2109-predokhraniteli-i-rele-renault-kangoo-2

Предохранители renault megane ii

Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током.

Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Рис. 1. Блок предохранителей в салоне автомобиля

Рис. 2. Крышка предохранителей внутренняя сторона

Блок предохранителей расположен под панелью приборов со стороны водителя.

Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей.

В блоке предохранителей установлены предохранители ножевого типа, цвет которых соответствует току защиты предохранителя.

В случае выхода какого-либо элемента электрооборудования из строя прежде всего следует проверить состояние предохранителя.

Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом.

Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь.

Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь.

Отопитель и кондиционер потребляют большой ток, поэтому блок предохранителей имеет выключатель для защиты их цепей.

Если цепь размыкается выключателем, выключите отопитель и кондиционер, перед тем как нажать кнопку повторного включения выключателя.

Реле

– это электронно-управляемый переключатель, который обычно используется следующим образом:

– переключает большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;

– имеет более одного управляющего входа в отличие от механического переключателя;

– выполняет функцию таймера, например, задает интервал работы стеклоочистителей.

Если электрическая цепь, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе.

Если реле исправно работает, то вы должны услышать щелчок при его включении.

Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах.

Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или реле неисправно.

Большинство реле установлено в блоке предохранителей и реле, расположенном в моторном отсеке.

Некоторые специализированные реле расположены отдельно или в отдельных блоках под панелью приборов и в моторном отсеке

Реле

Обозначение	Номинальная сила тока	Назначение
А	30 А	Реле стеклоподъемника
В	40 А	Реле потребителей электроэнергии

Предохранители
