Engine compartment

Under the hood in the engine compartment, 3 blocks with fuses and relays can be installed.

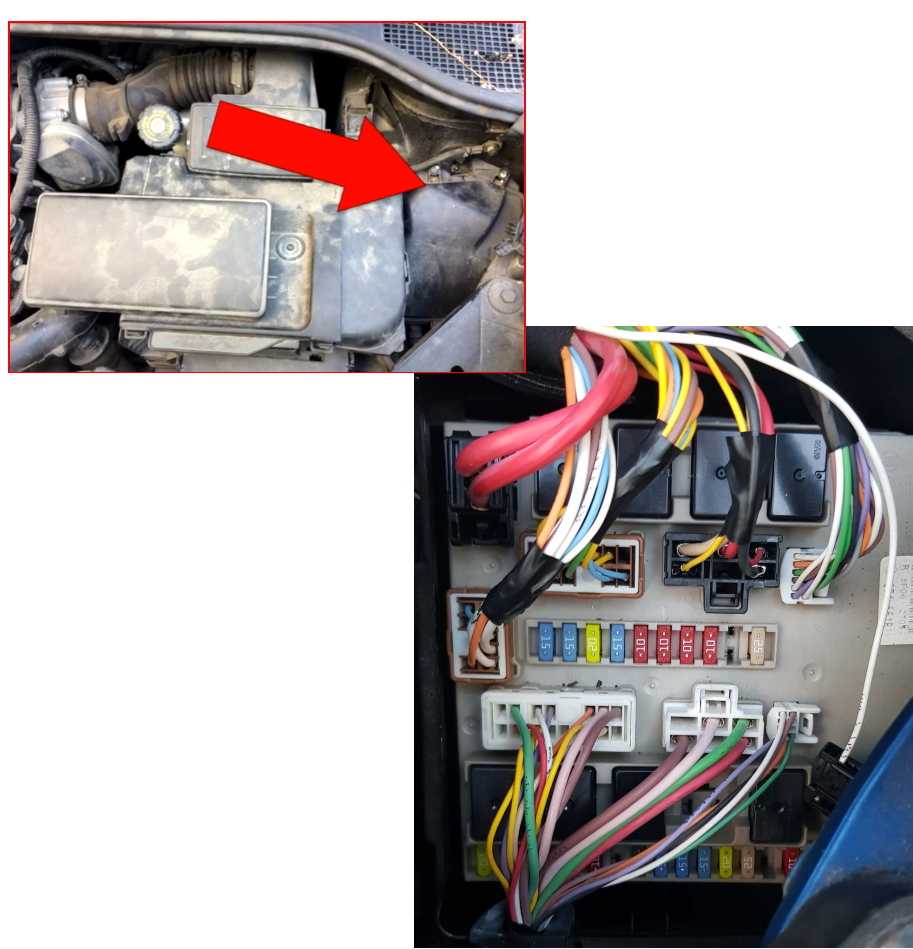

Fuse and relay box

The box with fuses and relays is located on the left side and is closed with a protective cover. Look like this.

Diagram

Circuits protected

1. Heated rear window relay
2. Engine management relay – except K9K764
3. Headlamp low beam relay
4. Fog lamp relay
5. Starter relay
6. –
7. Cooling fan motor relay, high speed 1
8. Cooling fan motor relay, low speed 2
9. Relay 2 main ignition circuits

1	(25A) ABS control module
2	–
3	(10A) Right headlamp high beam
4	(10A) Headlamp high beam, left
5	(10A) A / C control module, central locking, cruise control switch, power windows, rear right, ABS / ESP, multifunction display, front / rear right dimensions
6	(10A) Audio, central locking, cigarette lighter, power door mirrors switch, power window switch, driver’s door, power window, rear left, power window switch, passenger door, headlight range control unit, license plate light, parking system, front / rear left dimensions, traction control
7	(15A) Auxiliary heater relay 1/2, cruise control switch, when reverse gear is engaged, diagnostic connector (DLC), electric power steering, xenon headlamp control unit, multifunction display, automatic transmission mode selection switch, lamp gearbox selector lights, tire pressure monitoring system control unit
8	(20A) Windshield wiper motor
9	(15A) Headlamp adjustment (right), low beam (right)
10	(15A) Headlamp adjustment (left), low beam (left)
11	(10A) A / C compressor magnetic clutch
12	–
13	(25A) Starter traction relay
14	(20A) Transmission control module (ECM)
15	–
16	(15A) Heated rear window
17	(15A) Headlamp washer pump relay
18	(5A) Transmission control module (ECM)
19	–
20	(10A) Reversing lamps
21	(20A) Ignition coils
22	(20A) ECM
23	(10A) SRS control module
24	(10A) Electronic engine control unit, e / m steering column lock valve – with keyless entry system
25	(20A) Fog lights

Fuse box

This fuse box is located next to the battery, on the front.


Diagram

Designation

F1	(30) Engine management relay – K9K764
F2	(30A) Transmission pump relay – D4F764 (sequential manual transmission)
F3	(30A) Cooling fan motor – K9K766, D4F764 (sequential manual transmission)
F4	(30A) Cooling fan motor – K4M, K4J, D4F (M ^^
F5	(50A) Fuse / relay box, instrument panel 2 – fuses ^ 2 ^ 4
F6	(80A) Auxiliary heater 1/2
F7
F8	(50A) ABS control module
F9
F10
F11
F12	(10A) Xenon headlamp relay

• Headlight washer pump relay 1
• Headlight washer pump relay 2
• Xenon headlight relay

Power fuse box

Another high power fuse box can be installed on the battery cover.

Diagram

Allocation

1. 350A – Fuse / relay box, engine compartment with 2 fuses F2-F8, fuse / relay box, engine compartment with 3 fuses F2 / F3
2. 70A – Fuse / relay box, 1-fuse box F16-F18, fuse / relay box, engine compartment 2-fuse F1
3. 60A – Electric power steering
4. 70A – Fuse / relay box, panel 1 – fuses F1-F6 / F20, relay 1
5. 60A – Multifunctional control module

Renault Clio lll. Почему не работают дворники.

Проверять надо, сначала предохранители, потом приходит ли напряжение. Судя по описанию у Вас сгорели предохранители по причине выхода из строя моторчиков.

Что может быть. Не работает дворник на задней двери клио?

Не приходит напояжение

Подскажите такая же проблема, но работает последнее положение через раз. Прозванивал + соответственно на последнем положении только есть. Куда залазить?

@Авторемонт IVANOFF так на клемму приходит + с самого последнего положения

Двигатель дворников больная тема

А как так коробочка от моторчика фирмы era, а внутри Valeo??

не работает первое положение дворников стеклочистителя рено клио ІІ

Подскажите пожалуйста где находится предохранитель на ближний свет в блоке комфорта? За ранее благодарю!

Не повторяйте слова значение которых не знаете (блок комфорта) Ближний свет это предохранители номер 9 и 10 на 15 ампер в коробе под капотом.

На меган 3 дворники не становятся в сервисный режим,куда смотреть?Заранее спасибо!)

Ну вы поняли о чём я говорю,они должны на последнем положении стать вертикально

Понятия не имею

Какая недоработка ? Это же Ваш и наш любимый рено . :))) Спс , удачи , жду новые видео . :)))

Не подскажите где предохранители фар

@Авторемонт IVANOFF спасибо.Я их все проверил, целые. Может реле , только где оно стоит? И вопрос , на каждую фару два реле ?

В коробе возле аккумулятора Nº3 и Nº4

а на капот подложить трапочку слабо?

А если на Меган 2 работает только 4 скорость дворников?

@Marsel буду благодарен!)

@Антон Гладкий ок. Я готовлюсь ехать к автоэлектрику, тоже дам знать, если раньше вас справлюсь

@Marsel готовлюсь все смотреть. И разбирать. Напишу тогда)

@Антон Гладкий такая же фигня, не знаю в чем дело

@Авторемонт IVANOFF и то, на 4 скорости то работает, то нет. И нужно ловить переключателем, чтоб не стали посреди лобовухи

Добрый день. Подскажите, не работают никакие переключатели на дворниках кроме одного — когда даю на себя т.е. вместе с опрыскивателем включаются. И переключатель света тоже перестал работать. Работает только как переключатель указателя поворота. Ближний свет включен теперь постоянно. Спасибо.

Надо разбираться со схемой в руках, но похоже что это сам переключатель.

Вчера после автомойки керхером перестали работать дворники! Возможно что вода попала на этот моторчик и он крякнул?

На пыжах это частая проблема, там где стоит двигатель на дворники собирается вода, потому что забит дренаж и двигатель тонет

Подскажите, дворники стали работать в одном режиме, и очень медленно, клио 4,оч нужен совет

@Karim_s В моём случае надо давать гарантию, поэтому такой ремонт для меня неприемлем

@Авторемонт IVANOFF я не менял мотор. Снял его , разобрал , всё там почистил , все контакты протер , потом герметиком всё заклеил. Всё стало отлично работать

Очень частая проблема мотор дворников заливался водой из-за забитого дренажного отверстия, выход один меняется двигатель дворников

у ренушек прямо какая то беда с двигателями дворников.постонно в них вода в середине.хотя всё возле двигла сухо

Такая же ситуация у кашкая, только движок в два раза дороже, один поменял, через время второй утонул, но удалось спасти утопленника так как был неоригинал ))

• Форд фокус 1 дворники схема

• Ларгус не заводится причины

• Как разобрать вторичный вал на уаз

• Bmw f10 ремонт замка багажника

• Атмо или турбо ваз что лучше

Основные типы реле и предохранителей в Рено Клио

Автомобиль Рено Клио оснащен различными типами реле и предохранителей, которые играют важную роль в работе различных систем и устройств автомобиля. В этом разделе мы рассмотрим основные типы реле и предохранителей, которые можно найти в Рено Клио.

Реле

1. Реле зажигания — это реле, которое отвечает за подачу электропитания на систему зажигания автомобиля. Оно активируется при повороте ключа зажигания и обеспечивает подачу электричества на свечи зажигания, что позволяет запустить двигатель.

2. Реле поворотников — это реле, которое управляет работой поворотников автомобиля. При включении поворотника, реле активируется и переключает электричество на соответствующую лампочку поворотника, что создает мигающий сигнал.

3. Реле габаритных огней — это реле, которое отвечает за работу габаритных огней автомобиля. При включении габаритных огней, реле активируется и обеспечивает подачу электричества на лампочки габаритных огней, что обозначает положение автомобиля на дороге.

Предохранители

1. Предохранитель зажигания — это предохранитель, который обеспечивает защиту системы зажигания автомобиля от перегрузки или короткого замыкания. При возникновении проблемы, предохранитель срабатывает и обрывает электрическую цепь, предотвращая повреждение системы зажигания.

2. Предохранитель поворотников — это предохранитель, который защищает систему поворотников от перегрузки или короткого замыкания. Если возникают проблемы, предохранитель срабатывает, предотвращая повреждение системы поворотников и обеспечивая безопасность при поворотах.

3. Предохранитель фар — это предохранитель, который защищает систему освещения автомобиля от перегрузки или короткого замыкания. Если возникают проблемы, предохранитель срабатывает и обрывает электрическую цепь, предотвращая повреждение фар и обеспечивая безопасность на дороге.

В Рено Клио могут быть другие типы реле и предохранителей, в зависимости от комплектации и модели автомобиля

Важно следить за работой этих элементов и при необходимости заменять их, чтобы обеспечивать надежную и безопасную работу автомобиля

Location

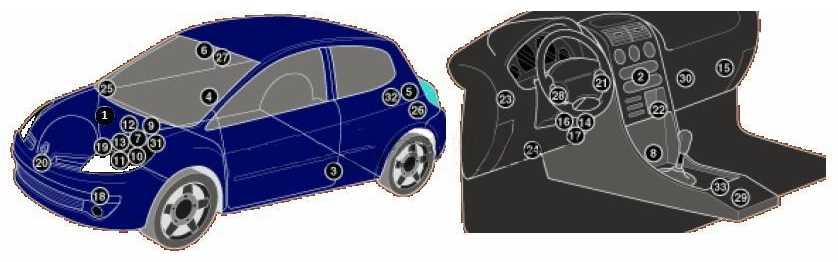

General layout of electronic control units

Assignment

1	ABS electronic control unit
2	Electronic air conditioning control unit
3	Side impact sensor, left
4	Side impact sensor, right
5	Anti-theft system (if installed):
6	Light sensor
7	Accumulator battery
8	Diagnostic connector (DLC)
9	Electronic engine control unit
10	Fuse/Relay Box, Engine Compartment 1
11	Fuse/Relay Box, Engine Compartment 2
12	Fuse/Relay Box, Engine Compartment 3
13	Fuse/Relay Box, Engine Compartment 4
14	Fuse box / relay dashboard 1
15	Fuse box / relay dashboard 2
16	Fuse box / relay dashboard 3
17	Fuse box / relay dashboard 4
18	Xenon headlight control unit
19	Glow plug control unit
20	Sound signals
21	Immobilizer ring antenna – without keyless entry system
22	keylessentry system control unit
23	Multifunctional control unit 1 – functions: Air conditioning system, brake lights, central locking, double door locking – RHD, fog lights, alarm, rear window defroster, direction indicators, instrument cluster, interior lamps, central locking remote control system, outside temperature sensor, sunroof, windshield washer
24	Multifunction control unit 2 – functions: Central locking, fog lights, hazard warning lights, direction indicators, rain sensor, temperature gauge display, remote central locking system, sunroof, power windows
25	Ambient temperature sensor – in the mirror of the right door
26	Parking system control unit
27	Rain sensor
28	Steering wheel electrical control unit
29	SRS electronic control unit
30	Phone interface control unit
31	Electronic gearbox control unit
32	Tire pressure monitoring control unit
33	Lateral movement sensor

Зачем менять предохранитель звукового сигнала на Рено Клио 3?

.Итак, давайте начнем нашу страницу содержимого о расположении предохранителя звукового сигнала вашего Renault Clio 3 в интересах изменить его. Возможно, у вас может сложиться впечатление, что ваш предохранитель перегорел, но вы не уверены. Если вы больше не можете использовать автомобильный звуковой сигнал, вполне возможно, что причиной является предохранитель. Необходимо знать, что предохранитель действует как защитное устройство, чтобы избежать перенапряжения на вашем Renault Clio 3 . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. В общем, хочется заменить предохранитель звукового сигнала Renault Clio 3, когда он больше не будет работать без видимой причины . Если ваша батарея работает должным образом, возможно, проблема связана с предохранителем.

Роль блока предохранителей на Рено Клио 3:

Это блок предохранителей, где точнее предохранители, в основном служат защита электрической цепи который является основным компонентом вашего Renault Clio 3.

Это состоит свинцовый провод который присоединен к входной цепи электрической цепи. Благодаря своим техническим свойствам, свинец довольно быстро нагревается при протекании тока. Следовательно, это позволит ему расплавиться, если когда-либо возникнет возможная перегрузка.

Таким образом, поэтому ток отключен и окружающие части затем сохраняются, но, в частности, это предотвратит перегрев или даже возгорание некоторых чувствительных частей, например, батарей.

Важно знать, что это основная часть вашего Renault Clio 3. По мере развития механики и технологий ему с течением времени были поручены другие вспомогательные задачи, такие как создание других электрических частей, или даже стать централизованным блоком управления

По мере развития механики и технологий ему с течением времени были поручены другие вспомогательные задачи, такие как создание других электрических частей, или даже стать централизованным блоком управления.

Таким образом, это означает, что даже если его основная функция останется прежней, эти дополнительные задачи немного усложнят его изменение.

Различные модели предохранителей на Renault Clio 3:

Еще одна вещь, которую нужно знать, когда вы собираетесь менять эти детали, — есть несколько типов предохранителей. Мы будем говорить здесь только о Типы самые распространенные по размеру, от самого маленького до самого большого :

Мини-предохранители: У них калибр от 2 до 30 ампер. Главное преимущество в том, что они очень маленькие и поэтому занимают мало места. Недостаток, они имеют ограниченную сопротивляемость, не соответствуют защите какой-либо цепи.Стандартные предохранители: они имеют немного более высокий номинал, чем мини (от 3.5 до 30 ампер), но сравнительно больше. Их размер 2 * 2 см.

Предохранители Maxi: Это самые большие, как следует из названия, они имеют размер 3.5 * 2.5 см, рассчитаны на силу тока от 30 до 90. Их роль в основном связана с деталями двигателя (охлаждение …)

Теперь, когда у вас есть больше информации об этих предохранителях, вам нужно действовать осторожно. Вот несколько важных правил, которые нужно соблюдать, чтобы не повредить ваш Renault Clio 3

Вот несколько важных правил, которые нужно соблюдать, чтобы не повредить ваш Renault Clio 3.

Важно заменить предохранитель на предохранитель идентичной силы тока. Не обязательно доверять предохранителю на месте, он мог быть вставлен по ошибке.ПРИМЕР: произошло короткое замыкание в линии, потому что рассматриваемый предохранитель был слишком маленьким

Если вы замените этот предохранитель на эквивалентный, с большой вероятностью произойдет повторное срабатывание.

Поэтому обратитесь к руководству по обслуживанию, в котором будет указан соответствующий калибр. Логично, что каждый калибр имеет свой цвет, что позволит вам быстро его идентифицировать.

Последний важный момент: будьте очень внимательны к окружающим электронным компонентам, вы можете повредить важные детали во время вашего вмешательства!

Passenger compartment

Fuse box

The main fuse box is located at the bottom of the dashboard, behind a protective cover.

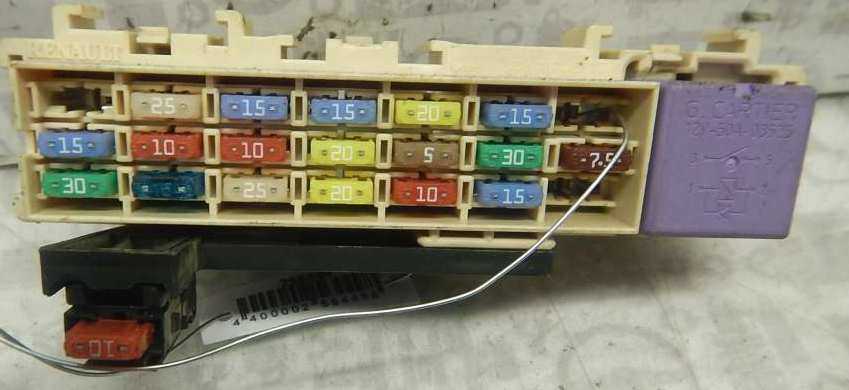

The photo

Diagram

Appointment

1	Relay for main ignition circuits
F1	(30A) Direction indicators
F2	(15A) A / C control module, accessory, instrument cluster
F3	(7.5A) Rearview mirror control module, interior lamps, vanity mirror lamps
F4	(15A) Diagnostic connector (DLC), beeps
F5	(10A) Glove compartment lamp, luggage compartment lamp
F6	(25A) Central locking, power window motor, driver’s side
F7	(25A) Driver’s door power window on / off switch
F8	(10A) ABS control module
F9	(15A) Cigar lighter
F10	(20A) A / C / heater blower motor control module (manual temperature control)
F11	(20A) Air conditioner / heater blower motor control module (automatic temperature control)
F12	(15A) A / C ECM, A / C / Heater control panel, Anti-theft alarm, Audio, Fuse / Relay Box, Instrument Cluster 2- Relay 6/7, Heated seats, Multi-function control unit, Rear window washer pump, Electrical control unit steering wheel, telephone control unit, windshield wiper motor
F13	(10A) Brake light switch (brake pedal position sensor), fuse / relay box, instrument panel 2- relay 3
F14	(5A) Sunlight sensor, power door mirrors control unit, interior lamps, rain sensor, vanity mirror lamps, windshield wipers
F15	(20A) Rear window wiper motor
F16	(15A) Electronic immobilizer control module
F17	(30A) Central locking
F18	(15A) Multifunction control module
F19	(5A) Interior temperature sensor blower
F20	(25A) Passenger door power window motor
F21	Rear power window diode

Fuse and relay box

Separately placed another block with fuses and relays.

Diagram

Decoding

1	Electric window relay, driver
2	–
3	Brake light relay
4	–
5	–
6	Rear Power Window Relay 1
7	Power Window Relay – Rear 2
F1	–
F2	20A Heated seats
F3	15A Sunroof
F4	25A Power windows rear
F5	–
F6	–

Found a bug or have something to add? We will be glad to your comment.

Как проверить исправность предохранителя

Чтобы убедиться в исправности предохранителя в автомобиле Рено Клио 3, следуйте следующим шагам:

1. Выключите двигатель и извлеките ключ из замка зажигания.

2. Откройте крышку блока предохранителей находящегося в салоне автомобиля.

3. Внимательно осмотрите предохранители на наличие разрушений, каких-либо повреждений, или потери цвета.

4. Если предохранитель выглядит поврежденным или его проводник оборван, он должен быть заменен.

5. Для проверки аналогичных предохранителей используйте мультиметр или проверяющую лампочку.

6. Назначьте положительный (+) и отрицательный (-) контакты на мультиметре или проверяющей лампочке.

7. Зажмите контакты мультиметра или проверяющей лампочки к металлическим ножкам предохранителя по очереди.

8. Если мультиметр показывает значения ноль или близкие к нулю, или проверяющая лампочка загорается, предохранитель исправен.

9. Если значения мультиметра не равны нулю, или проверяющая лампочка не загорается, предохранитель сгорел и его необходимо заменить.

Помните, что замена предохранителей должна производиться только предохранителями с такой же номинальной мощностью и самостоятельно, при выключенном зажигании и отсутствии подключения к электрической сети.

Renault Clio III (2006-2012) — схема предохранителей

Год выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Предохранитель в прикуривателе (розетке) на Renault Clio III — это предохранитель F9 в блоке предохранителей панели приборов.

Пассажирский салон

В зависимости от автомобиля откройте крышку с правой стороны рулевого колеса или перчаточного ящика.

Центральный замок

Тормозные и стоп-сигналы

Иммобилайзер двигателя

Стеклоочиститель заднего стекла

Внутреннее освещение;

Радио

Управление кондиционированием воздуха

Кондиционер с ручным управлением

Передний прикуриватель

АБС / ESP

Управление стеклоподъемником со стороны водителя

Окно драйвера

Рог

Электрические наружные зеркала заднего вида

Приборный щиток

Указатели поворота;

Стеклоочиститель заднего стекла.

Приборная доска

Расположение предохранителей в панели приборов

Номер	Амперы	Описание
1	Реле 1 первичных цепей зажигания
F1	30А	Датчики (без системы доступа без ключа)
F1	15А	Электродвигатель очистителя заднего стекла (с системой бесключевого доступа)
F2	15А	Модуль управления кондиционером;Вспомогательное оборудование;

Косметические зеркальные лампы.

F4
15А
Коннектор канала передачи данных (DLC);Рога.

F5
— 10А
Не используется (с системой доступа без ключа);Подсветка бардачка;

Фонарь в багажном отделении (без системы Keyless).

F6
25А
Центральный замок;Электродвигатель стеклоподъемника, контроллер.

F7
— 25А
Не используется (с системой доступа без ключа);Переключатель двойного стеклоподъемника на двери водителя (без системы доступа без ключа).

F8
10 А.
Модуль управления АБС

F9
15А
Более легкий

F10
20А
Модуль управления электродвигателем вентилятора кондиционера / отопителя (ручное регулирование температуры)

F11
20А
Модуль управления электродвигателем вентилятора кондиционера / отопителя (автоматический контроль температуры)

F12
15А
Модуль управления кондиционером;Панель управления кондиционером / отоплением;

Звуковой сигнал системы охранной сигнализации;

Блок предохранителей / реле;

Панель приборов 2-х реле 6/7;

Многофункциональный модуль управления;

Насос омывателя заднего стекла;

Модуль управления функциями рулевого колеса;

Модуль управления телефоном;

Насос омывателя лобового стекла.

Модуль управления наружным зеркалом;

Косметические зеркальные лампы;

Стеклоочиститель (без ключа бесключевого доступа).

F15
— 20А
Не используется (с системой доступа без ключа);Электродвигатель очистителя заднего стекла (без системы доступа без ключа).

F16
30A 15A
Индикаторы (с системой бесключевого доступа);Модуль управления иммобилайзером (без системы доступа без ключа).

F17
30А
Центральный замок

Где находится предохранитель звукового сигнала на Рено Клио 3?

Мы будем сейчас ищите расположение предохранителя звукового сигнала на вашем Renault Clio 3 . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют правильную работу вашего звукового сигнала. Мы по очереди поможем вам найти предохранитель для вашего Renault Clio 3 рог.

Замените предохранитель внутри звукового сигнала вашего Renault Clio 3.

.Сначала остановимся на внутреннем предохранителе клаксона вашего Renault Clio 3. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря инструкции по эксплуатации вашего Renault Clio 3.

Просмотрите руководство на крышке блока предохранителей, чтобы найдите предохранитель звукового сигнала вашего Renault Clio 3 , следует отметить как «рог».

Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити.

Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последней части этой страницы содержания и проверьте свой рог. В качестве последнего решения вы можете отвезти свой автомобиль к своему техническому специалисту, чтобы он мог более подробно изучить причину вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите и проверьте звуковой сигнал.

Замена реле предохранителя звукового сигнала на Рено Клио 3

Наконец, теперь мы узнаем, как проверить состояние реле звукового сигнала в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Renault Clio 3, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника на предмет расположения реле звукового сигнала или инструкции по эксплуатации, если вы не можете его найти.
• Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители как предохранитель стартера на рено клио 3, или предохранитель автомагнитолы Renault Clio 3, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если вы хотите больше руководств по Renault Clio 3, перейдите на наш Renault Clio 3 категория.
