Fuse box diagram chevrolet captiva sport (2012-2016)

Блок предохранителей Шевроле Нива выпущенных до 2009 года

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.

Расшифровка реле

1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)

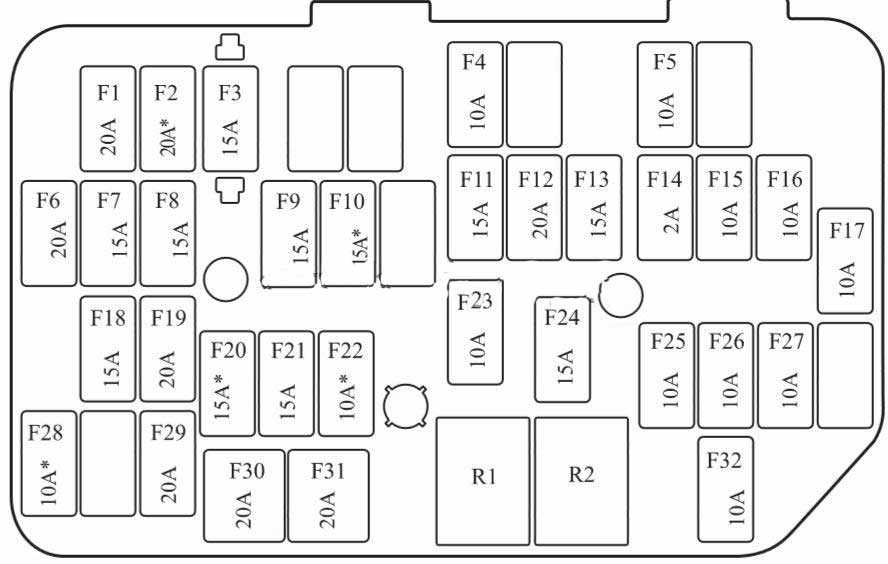

Блок в салоне Chevrolet Captiva

В салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.

С100

Схема

Описание

F1	AP01 / Дополнительная розетка
F2	Подогреватель передних сидений
F3	Аудиосистема
F4	Кондиционер воздуха
F5	Блок управления электронными компонентами кузова
F6	Дверной замок
F7	Указатель поворота правая сторона
F8	Указатель поворота левая сторона
F9	Стоп
F10	Омыватели Фар
F11	Кондиционер
F12	Блок управления электронными компонентами кузова
F13	Блок управления электронными компонентами кузова
F14	Зажигание: S/W
F15	Задний противотуманный фонарь
F16	Подушка безопасности (AIR BAG)
F17	Передний омыватель
F18	Замок передних дверей
F19	Дополнительная розетка
F20	Блок управления трансмиссией
F21	Двигатель
F22	Ближний свет
F23	Стеклоподъемник
F24	Нагреватель наружных зеркал
F25	Панель приборов
F26	Зажигание 1
F27	ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG)
F28	Складное зеркало*
F29	Предохранитель прикуривателя chevrolet captiva
F30	Электрический стеклоподъемник со стороны пассажира
F31	Электрический стеклоподъемник со стороны водителя
F32	Часы
R1	Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка
R2	Зажигание: ON/START

Блок в салоне шевроле каптива

В салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.

p, blockquote 25,0,0,0,0 —>

F1	AP01 / Дополнительная розетка
F2	Подогреватель передних сидений
F3	Аудиосистема
F4	Кондиционер воздуха
F5	Блок управления электронными компонентами кузова
F6	Дверной замок
F7	Указатель поворота правая сторона
F8	Указатель поворота левая сторона
F9	Стоп
F10	Омыватели Фар
F11	Кондиционер
F12	Блок управления электронными компонентами кузова
F13	Блок управления электронными компонентами кузова
F14	Зажигание: S/W
F15	Задний противотуманный фонарь
F16	Подушка безопасности (AIR BAG)
F17	Передний омыватель
F18	Замок передних дверей
F19	Дополнительная розетка
F20	Блок управления трансмиссией
F21	Двигатель
F22	Ближний свет
F23	Стеклоподъемник
F24	Нагреватель наружных зеркал
F25	Панель приборов
F26	Зажигание 1
F27	ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG)
F28	Складное зеркало*
F29	Предохранитель прикуривателя chevrolet captiva
F30	Электрический стеклоподъемник со стороны пассажира
F31	Электрический стеклоподъемник со стороны водителя
F32	Часы
R1	Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка
R2	Зажигание: ON/START

Общая схема с описанием

Блок предохранителей и расшифровка

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Описание схемы расположения предохранителей в монтажном блоке, который находится под капотом Каптива:

F1.	Управление двигателем.
F2.	Управление двигателем.
F3.	Электронный блок управления.
F4.	Основной вентилятор.
F5.	Топливо.
F6.	Полный привод*.
F7.	Вспомогательное реле.
F8.	Стоп.
F9.	Кондиционер воздуха Компонент/Зажигание 1.
F10.	Люк*.
F11.	Противоугонная система.
F12.	Система очистки запотевших окон.
F13.	Левая фара ближнего света.
F14.	Правая фара ближнего света.
F15.	Двигатель 3.
F16.	Левосторонние стояночные фонари.
F17.	Омыватель фар.
F18.	TCM.
F19.	Правосторонние стояночные фонари.
F20.	Резервный.
F21.	Резервный.
F22.	Резервный.
F23.	Резервный.
F24.	Компонент кондиционера воздуха.
F25.	Звуковой сигнал.
F26.	Передние противотуманные фары.
F27.	Основной.
F28.	Стартер.
F29.	ABS.
F30.	ABS.
F31.	Стеклоочиститель.
F32.	Запуск.
F33.	Сиденьес электроприводом
F34.	Аккумуляторнаябатарея
F35.	Фары дальнего света.
F36.	Задний очиститель.
R1.	Вспомогательное реле вентилятора.
R2.	Реле топливной системы.
R3.	Реле частоты вращения стеклоочистителей.
R4.	Реле системы очистки.
	запотевших окон.
R5.	Верхнее/нижнее реле.
R6.	Реле омывателя фар.
R7.	Основное реле.
R8.	Основное реле вентилятора.
R9.	Управляющее реле вентилятора.
R10.	Реле вентилятора.
R11.	Реле стояночных фонарей.
R12.	Реле стартера.
R13.	Реле кондиционера воздуха.
R14.	Реле звукового сигнала.
R15.	Реле стеклоочистителей.
R16.	Реле противотуманных фар.
R17.	Реле фар дальнего света. У шевроле каптива с дизельными двигателями в моторном отсеке есть дополнительный блок предохранителей, расположенный в центре передней панели.

Второй блок (салонный) расположен слева в ногах переднего пассажира за пластиковой крышкой:

F1.	AP01.
F2.	Нагревательный коврик*.
F3.	Аудиосистема.
F4.	Кондиционер воздуха.
F5.	BCM (VB1).
F6.	Дверной замок.
F7.	BCM (VB6).
F8.	BCM (VB3).
F9.	BCM (VB4).
F10.	BCM (VB5)*.
F11.	AIRCOND.
F12.	BCM (VB2).
F13.	BCM (VB7).
F14.	Зажигание: S/W.
F15.	Задний противотуманный фонарь.
F16.	Подушка безопасности (AIR BAG).
F17.	Передний омыватель.
F18.	Замок передних дверей.
F19.	AP02.
F20.	TCM*.
F21.	Двигатель.
F22.	XBCM*.
F23.	Стеклоподъемник.
F24.	Нагреватель наружных зеркал.
F25.	Панель приборов.
F26.	Зажигание 1.
F27.	ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG).
F28.	Складное зеркало*.
F29.	Предохранитель прикуривателя chevrolet captiva.
F30.	Электрический стеклоподъемник со стороны пассажира.
F31.	Электрический стеклоподъемник со стороны водителя.
F32.	Часы.
R1.	Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка.
R2.	Зажигание: ON/START.

Блок в салоне шевроле каптива

С салоне автомобиля он находится c левой стороны у ног пассажира, закрыт защитной крышкой.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Описание

p, blockquote 20,0,0,1,0 —>

F1	AP01
F2	Нагревательный коврик*
F3	Аудиосистема
F4	Кондиционер воздуха
F5	BCM (VB1)
F6	Дверной замок
F7	BCM (VB6)
F8	BCM (VB3)
F9	BCM (VB4)
F10	BCM (VB5)*
F11	AIRCOND
F12	BCM (VB2)
F13	BCM (VB7)
F14	Зажигание: S/W
F15	Задний противотуманный фонарь
F16	Подушка безопасности (AIR BAG)
F17	Передний омыватель
F18	Замок передних дверей
F19	AP02
F20	TCM*
F21	Двигатель
F22	XBCM*
F23	Стеклоподъемник
F24	Нагреватель наружных зеркал
F25	Панель приборов
F26	Зажигание 1
F27	ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG)
F28	Складное зеркало*
F29	Предохранитель прикуривателя chevrolet captiva
F30	Электрический стеклоподъемник со стороны пассажира
F31	Электрический стеклоподъемник со стороны водителя
F32	Часы
R1	Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка
R2	Зажигание: ON/START

Общая схема с описанием

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Тест цепи на короткие замыкания:

Всё электрооборудование отключают от питания АКБ.
Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.

В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.

Тест напряжения «на массу»:

Отключают аккумуляторную батарею.
Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.

При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.

Руководство по замене предохранителей Chevrolet Captiva

1. Замена предохранителей

Плавкие предохранители

Замена плавкого предохранителя:

1. Откройте крышку блока плавких предохранителей.

2. Перегоревший предохранитель определяется по оплавившемуся элементу.

3. Удалите перегоревший предохранитель пинцетом для предохранителей.

Пинцет для предохранителей находится в блоке предохранителей в моторном отсеке.

4. Выявите причину перегорания плавкого предохранителя и устраните проблему.

5. Установите новый предохранитель указанного в настоящем руководстве номинала.

Блок предохранителей

— Внутренний блок предохранителей расположен на левой стороне выемки для ног переднего пассажира.

— Блок предохранителей в моторном отсеке находится за резервуаром охлаждающей жидкости.

Вспомогательный блок предохранителей (только для дизельных двигателей) находится в центре передней панели.

Внутренний блок предохранителей

Блок предохранителей в моторном отсеке

Вспомогательный блок предохранителей в моторном отсеке (только дизель)

Зачем менять предохранитель автомагнитолы на Шевроле Каптива?

Итак, давайте начнем нашу страницу с контентом о расположении предохранителя автомагнитолы вашего Шевроле Каптива благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Необходимо знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Chevrolet Captiva . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. В общем, вам захочется заменить предохранитель автомагнитолы Шевроле Каптива, когда она перестанет работать без видимой причины . Если ваша батарея работает должным образом, возможно, проблема связана с предохранителем.

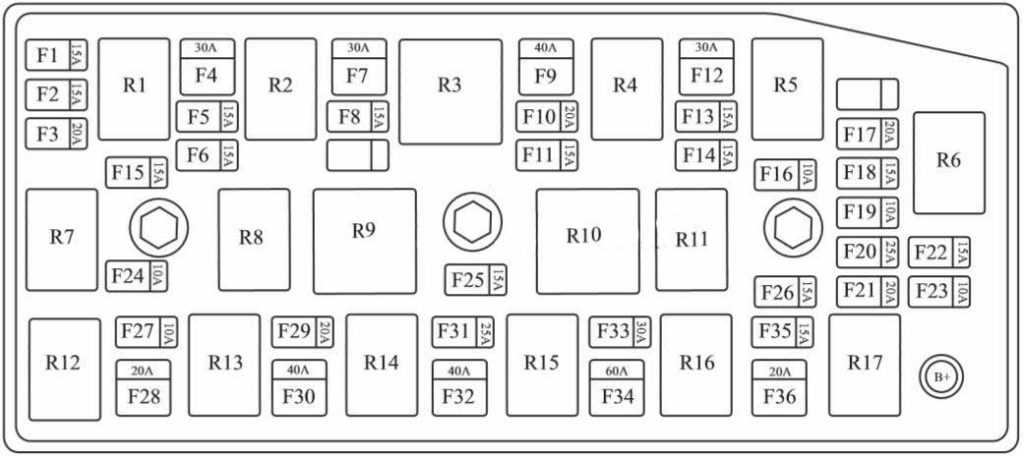

Блок с предохранителями и реле в моторном отсеке

Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

С100

Схема

Описание

F1	Управление двигателем
F2	Управление двигателем
F3	Электронный блок управления
F4	Основной вентилятор
F5	Топливо
F6	Полный привод*
F7	Вспомогательное реле
F8	Стоп
F9	Кондиционер воздуха /Зажигание 1
F10	Люк*
F11	Противоугонная система
F12	Система очистки запотевших окон
F13	Левая фара ближнего света
F14	Правая фара ближнего света
F15	Двигатель 3
F16	Левосторонние стояночные фонари
F17	Омыватель фар
F18	TCM
F19	Правосторонние стояночные фонари
F20	Резервный
F21	Резервный
F22	Резервный
F23	Резервный
F24	Компонент кондиционера воздуха
F25	Звуковой сигнал
F26	Передние противо – туманные фары
F27	Основной
F28	Стартер
F29	ABS
F30	ABS
F31	Стеклоочиститель
F32	Запуск
F33	Сиденье с электро приводом
F34	Аккумуляторная батарея
F35	Фары дальнего света
F36	Задний очиститель
R1	Вспомогательное реле вентилятора
R2	Реле топливной системы
R3	Реле частоты вращения стеклоочистителей
R4	Реле системы очистки запотевших окон
R5	Верхнее/ нижнее реле
R6	Реле омывателя фар
R7	Основное реле
R8	Основное реле вентилятора
R9	Управляющее реле вентилятора
R10	Реле вентилятора
R11	Реле стояночных фонарей
R12	Реле стартера
R13	Реле кондиционера воздуха
R14	Реле звукового сигнала
R15	Реле стеклоочистителей
R16	Реле противотуманных фар
R17	Реле фар дальнего света

С140

Фотография

Схема

Перевод обозначения на русский

ABS	Антиблокировочная тормозная система
A/C	Система климатконтроля, кондиционер
BATT1	Коробка предохранителей приборной панели
BATT2	Коробка предохранителей приборной панели
BATT3	Коробка предохранителей приборной панели
BCM	Блок управления электронными системами кузова
ECM	Контроллер ЭСУД
ECM PWR TRN	Контроллер ЭСУД, двигатель и трансмиссия
ENG SNSR	Датчики системы управления двигателем
EPB	Электрический стояночный тормоз
FAN1	Охлаждающий обдув
FAN3	Охлаждающий обдув
FRT FOG	Передние противотуманные фары
FRT WPR	Передний стеклоочиститель
FUEL/VAC	Топливный насос, вакуумный насос
HDLP WASHER	Омыватель фар
HI BEAM LH	Дальний свет (левая блокфара)
HI BEAM RH	Дальний свет (правая блокфара)
HORN	Звуковой сигнал
HTD WASH/ MIR	Подогрев жидкости омывателя, обогрев наружных зеркал
IGN COIL A	Катушка зажигания
IGN COIL B	Катушка зажигания
LO BEAM LH	Ближний свет (левая блокфара)
LO BEAM RH	Ближний свет (правая блокфара)
PRK LP LH	Стояночный свет (левая блокфара)
PRK LP RH	Стояночный свет (правая блокфара)
PWM FAN	ШИМ-сигнал управления вентилятором
REAR DEFOG	Обогрев заднего стекла
REAR WPR	Задний стеклоочиститель
SPARE	–
STOP LAMP	Стоп-сигналы
STRTR	Стартер
TCM	Блок управления трансмиссией
TRLR PRL LP	Стояночные огни прицепа

Вспомогательный блок предохранителей в моторном отсеке

Только дизельных моделей. Он находится в центре панели.

Схема

Назначение

AF1	60А Контроллер свечей предпускового подогрева
AF2	30А Реле нагревателя топливного фильтра
AF3	40А Реле PTC-1
AF4	40А Реле PTC-2
AF5	40А Реле PTC-3

Блок с предохранителями и реле в моторном отсеке

Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

p, blockquote 8,0,1,0,0 —>

F1	Управление двигателем
F2	Управление двигателем
F3	Электронный блок управления
F4	Основной вентилятор
F5	Топливо
F6	Полный привод*
F7	Вспомогательное реле
F8	Стоп
F9	Кондиционер воздуха /Зажигание 1
F10	Люк*
F11	Противоугонная система
F12	Система очистки запотевших окон
F13	Левая фара ближнего света
F14	Правая фара ближнего света
F15	Двигатель 3
F16	Левосторонние стояночные фонари
F17	Омыватель фар
F18	TCM
F19	Правосторонние стояночные фонари
F20	Резервный
F21	Резервный
F22	Резервный
F23	Резервный
F24	Компонент кондиционера воздуха
F25	Звуковой сигнал
F26	Передние противо — туманные фары
F27	Основной
F28	Стартер
F29	ABS
F30	ABS
F31	Стеклоочиститель
F32	Запуск
F33	Сиденье с электро приводом
F34	Аккумуляторная батарея
F35	Фары дальнего света
F36	Задний очиститель
R1	Вспомогательное реле вентилятора
R2	Реле топливной системы
R3	Реле частоты вращения стеклоочистителей
R4	Реле системы очистки запотевших окон
R5	Верхнее/ нижнее реле
R6	Реле омывателя фар
R7	Основное реле
R8	Основное реле вентилятора
R9	Управляющее реле вентилятора
R10	Реле вентилятора
R11	Реле стояночных фонарей
R12	Реле стартера
R13	Реле кондиционера воздуха
R14	Реле звукового сигнала
R15	Реле стеклоочистителей
R16	Реле противотуманных фар
R17	Реле фар дальнего света

Перевод обозначения на русский

p, blockquote 14,0,0,0,0 —>

ABS	Антиблокировочная тормозная система
A/C	Система климатконтроля, кондиционер
BATT1	Коробка предохранителей приборной панели
BATT2	Коробка предохранителей приборной панели
BATT3	Коробка предохранителей приборной панели
BCM	Блок управления электронными системами кузова
ECM	Контроллер ЭСУД
ECM PWR TRN	Контроллер ЭСУД, двигатель и трансмиссия
ENG SNSR	Датчики системы управления двигателем
EPB	Электрический стояночный тормоз
FAN1	Охлаждающий обдув
FAN3	Охлаждающий обдув
FRT FOG	Передние противотуманные фары
FRT WPR	Передний стеклоочиститель
FUEL/VAC	Топливный насос, вакуумный насос
HDLP WASHER	Омыватель фар
HI BEAM LH	Дальний свет (левая блокфара)
HI BEAM RH	Дальний свет (правая блокфара)
HORN	Звуковой сигнал
HTD WASH/ MIR	Подогрев жидкости омывателя, обогрев наружных зеркал
IGN COIL A	Катушка зажигания
IGN COIL B	Катушка зажигания
LO BEAM LH	Ближний свет (левая блокфара)
LO BEAM RH	Ближний свет (правая блокфара)
PRK LP LH	Стояночный свет (левая блокфара)
PRK LP RH	Стояночный свет (правая блокфара)
PWM FAN	ШИМ-сигнал управления вентилятором
REAR DEFOG	Обогрев заднего стекла
REAR WPR	Задний стеклоочиститель
SPARE	–
STOP LAMP	Стоп-сигналы
STRTR	Стартер
TCM	Блок управления трансмиссией
TRLR PRL LP	Стояночные огни прицепа

Вспомогательный блок предохранителей в моторном отсеке

Только дизельных моделей. Он находится в центре панели.

p, blockquote 20,0,0,0,0 —>

AF1	60А Контроллер свечей предпускового подогрева
AF2	30А Реле нагревателя топливного фильтра
AF3	40А Реле PTC-1
AF4	40А Реле PTC-2
AF5	40А Реле PTC-3

Блок предохранителей и расшифровка

Схема расположения предохранителей в монтажном блоке, который находится под капотом Каптива:

электронный блок управления.

Кондиционер воздуха Компонент/Зажигание 1.

Система очистки запотевших окон.

Левая фара ближнего света.

Правая фара ближнего света.

Левосторонние стояночные фонари.

Правосторонние стояночные фонари.

Компонент кондиционера воздуха.

Передние противотуманные фары.

Фары дальнего света.

Вспомогательное реле вентилятора.

Реле топливной системы.

Реле частоты вращения стеклоочистителей.

Реле системы очистки.

Реле омывателя фар.

Основное реле вентилятора.

Управляющее реле вентилятора.

Реле стояночных фонарей.

Реле кондиционера воздуха.

Реле звукового сигнала.

Реле противотуманных фар.

Реле фар дальнего света. У шевроле каптива с дизельными двигателями в моторном отсеке есть дополнительный блок предохранителей, расположенный в центре передней панели.

RELAY F/F HTR. Блок предохранителей и реле в салоне chevrolet captiva.

Данный блок расположен слева в ногах переднего пассажира за пластиковой крышкой.

Задний противотуманный фонарь.

Подушка безопасности (AIR BAG).

Замок передних дверей.

Нагреватель наружных зеркал.

ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG).

Предохранитель прикуривателя chevrolet captiva.

Электрический стеклоподъемник со стороны пассажира.

Электрический стеклоподъемник со стороны водителя.

Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка.

Характеристики штатных АКБ

Даже самые качественные аккумуляторы однажды дают сбой. Как только обнаружили, что фары стали тусклыми, приборная панель горит не так ярко, на ней появился соответствующий «чек» или машина вовсе не заводится, издавая подозрительные щелчки, значит, что пора заменить батарею. Причинами могут быть:

выработка рабочего ресурса АКБ;
неправильная эксплуатация;
низкое качество.

Если обнаружили неисправность, лучше её устранить сразу, нежели в самый ответственный момент вызывать такси и эвакуатор одновременно. Чтобы правильно выбрать аккумуляторную батарею для Chevrolet Captiva, потребуется исходить из параметров его мотора.

Для автомобилей 2006 года выпуска были предусмотрены двигатели 2,4 л – 3,2 л, мощностью 136-230 л. с. с МКПП и АКПП, а также полным приводом. В 2010 году автоконцерн уже выпустил дизельные и бензиновые движки 2,2 – 3 л, 184-258 л. с, на механике и автомате. Следующий рестайлинг произошёл в 2013 году, когда среди стандартных моторов модельный ряд пополнился силовыми агрегатами 2,4 л, 167 л. с., а на 3-литровой версии чуть поубавили «лошадок» до 249 л. с.

Кроме указанных, каждый движок отличался по ряду других параметров и требованиями к аккумуляторным батареям. Поэтому для разных маркировок (A22DMH; A22DMH; A 24 XE, LE5; A 24 XE, LE5; A 30 XH, LF1) необходимо подбирать соответствующий вариант аккумулятора.

Чаще всего на отечественных дорогах можно встретить автомобили с движками 2,4 л модельного ряда С100 (2006-2011 г. в) и C140 (2011-2018 г. в.). Чтобы выбрать аккумулятор для Chevrolet Captiva, необходимо учитывать его параметры, в частности, массогабаритные размеры. Например, в то время, как для движков 2,0 л и 3,2 л потребуется устройство, длиной 27,8 см, то на 2,4 л придётся искать более компактный аккумулятор размером 24 см.

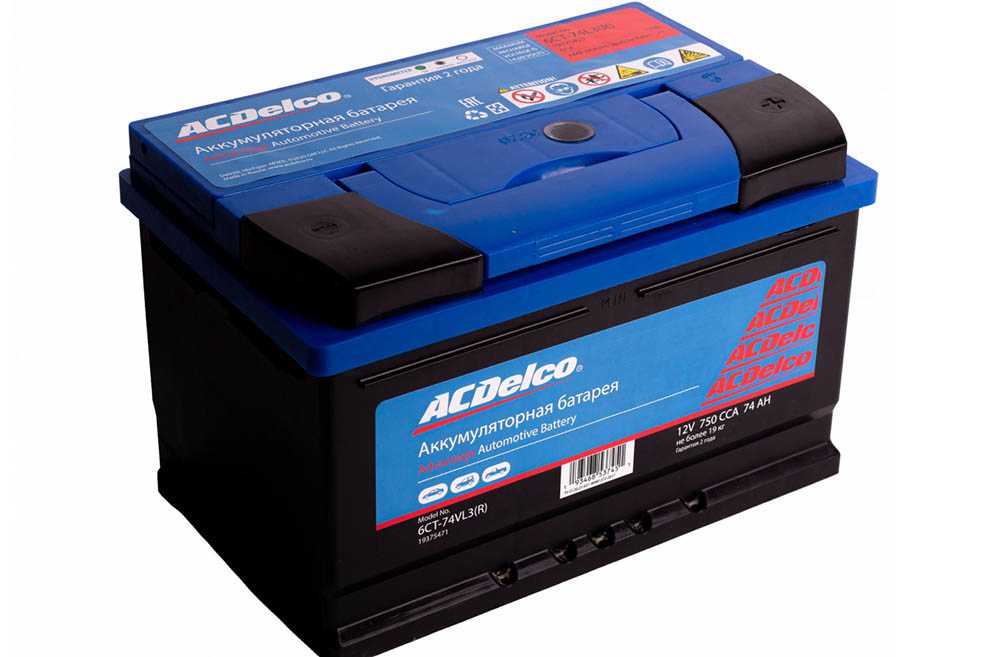

По умолчанию на автомобили с 2006 по 2012 годы стоят батареи ACDelko 74 Ah 278/175/190 с прямой полярностью. После рестайлинга 2013 года стали использоваться АКБ с обратной полярностью и габаритами 353/175/190, 278/175/190, а также 278/175/190. Такие АКБ можно встретить как на бензиновых моделях, так и автодизеле. Сегодня подобрать идентичный аккумулятор будет проблематично, зато можно найти множество других вариантов, которые встанут «как влитые» и прослужат верой и правдой долгое время.
