Где находятся предохранители и реле на авто Шакман Ф2000
Китайские грузовые автомобили Shacman F2000 и F3000 оснащаются бортовой сетью напряжением 24 В. Питание осуществляется от пары аккумуляторных батарей и генератора.
В конструкции проводки использованы плавкие вставки ножевого типа, вынесенные в несколько коробок. Информация о местах установки блоков и назначении перемычек указана в инструкции по эксплуатации.
В центральном распредустройстве
Автомобиль оснащен центральным щитком, состоящим из пластикового основания с контактными гнездами. Коробка интегрирована в панель приборов со стороны кресла пассажира, сверху закрыта декоративной крышкой.
Щиток крепится на защелках, надежно удерживающих элемент в жестких условиях эксплуатации. В ячейках располагаются плавкие вставки и реле, которые могут меняться без разборки блока. Щиток обеспечивает защиту проводки и распределяет электрическую энергию между потребителями.

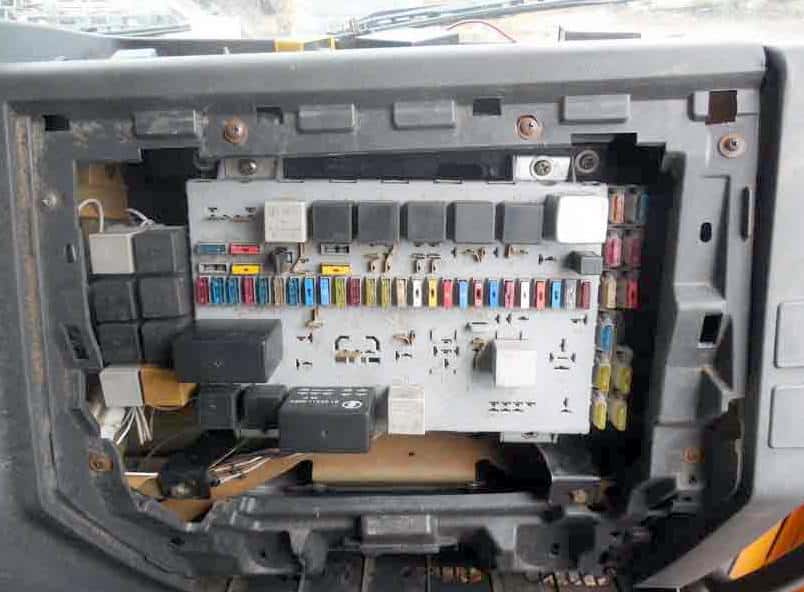

Блок в кабине авто.
В панели приборов
Внутри панели приборов автомобиля расположены жгуты проводки и несколько реле, не требующих обслуживания или ремонта на протяжении всего срока эксплуатации грузовика.
Отдельно установленные предохранители в кабине Shacman F2000 отсутствуют, но, в случае использования нештатной магнитолы, в корпусе мультимедийного устройства имеется вставка на 10–15 А.
Дополнительный блок.
Реле стартера Шакман Ф3000: где находится и как его найти?
Реле стартера является важным компонентом электрической системы автомобиля Шакман Ф3000. Его основная функция — включать и отключать питание стартера, который в свою очередь запускает двигатель автомобиля. Если реле стартера не работает должным образом, то двигатель может не запуститься.
Для того чтобы найти реле стартера Шакман Ф3000, необходимо следовать следующим шагам:
- Откройте капот автомобиля и установите его в надежное положение, чтобы иметь доступ к моторному отсеку.
- Реле стартера находится обычно в моторном отсеке, вблизи двигателя или аккумулятора.
- Ищите небольшой блок с электрическими проводами, который подключен к аккумулятору и стартеру.
- Реле стартера обычно имеет маркировку и выглядит как небольшая коробка с множеством контактов для подключения проводов.
- Вы можете воспользоваться инструкцией по эксплуатации автомобиля или посмотреть схему электрической системы для точного определения местоположения реле стартера.
Заметьте, что местоположение реле стартера может отличаться в зависимости от модели и конфигурации автомобиля Шакман Ф3000. Если вы не уверены, где находится реле стартера, рекомендуется обратиться к авторизованному сервисному центру или консультанту Шакман для получения более подробной информации и советов.
При обращении к реле стартера Шакман Ф3000 следует быть осторожным и соблюдать предосторожность. Если у вас возникли сложности или вопросы, лучше всего обратиться к специалистам, чтобы избежать возможных повреждений и неисправностей автомобиля
Электропроводка КАМАЗ в помощь при поиске неисправности и замене стартера
Расположение предохранителей и реле
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
Таблица применяемых реле
| Поз. | Для двигателей Cummins | Для двигателей КАМАЗ |
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок предохранителей (F2, F3, F4, F6)
| 1 | |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонариавтопоезда |
| 1 | Блокировка колес, радиоприёмник | После выключателя приборов и стартера |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) | |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка | |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода | |
| 5 | Обмотка реле выключателя массы | |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения | |
| 7 | Обмотка возбуждения генератора, подкачка шин | |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов | До выключателя приборов и стартера |
| 9 | Розетка светильника подвесного, электродвигатели отопителя | |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения | |
| 11 | Вентилятор обдува водителя | |
| 12 | ||
| 13 | Обогрев зеркал, подогрев сидений |
| 1 | ||
| 2 | Электронный спидометр, электронный тахометр | До выключателя приборов и стартера |
| 3 | АБС тягача | |
| 4 | АБС прицепа | |
| 5 | Приборы, электронный спидометр, электронный тахометр | |
| 6 | АБС тягача, реле (клапан) моторного тормоза | После выключателя приборов и стартера |
| 7 | АБС прицепа | |
| 8 | Датчик уровня газа (на газовых автомобилях) | |
| 9 | Питание стеклоочистителя | |
| 10 | Питание блока системы управления двигателем | |
| 11 | Электрофакельное устройство | |
| 12 | До выключателя приборов и стартера | |
| 13 |
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя Реле торможения приборов и стартера | |
| Реле торможения | |||
| 4 | Контрольные лампы | Не используется | После выключателя приборов и стартера |
| 5 | Контрольные лампы | Не используется | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос мочевины | Система нейтрализации отработавших газов | |
| 8 | Насос мочевины | До выключателя приборов и стартера | |
| Датчик NOх | |||
| 9 | — | — | |
| 10 | — | — | — |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | Сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
* При наличии.
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя приборов и стартера | |
| 4 | Резерв | После выключателя приборов и стартера | |
| 5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос дозирующий | Система нейтрализации Grundfos | |
| 8 | Реле линий подогрева мочевины | ||
| Насос дозирующий | Система нейтрализации Grundfos | До выключателя приборов и стартера | |
| 9 | Резерв | ||
| 10 | Датчик NOх | После выключателя приборов и стартера | |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
* При наличии.
Вернуться в раздел «Предохранители и реле на автомобилях Камаз» Перейти в руководство по эксплуатации автомобилей Камаз
Основная спецтехника
- Автотопливозаправщики
- Вакуумные автоцистерны
- Вахтовые автобусы
- Универсальные моторные подогреватели
- Цементировочные агрегаты
- Передвижные мастерские
- Паропромысловые установки
- Фургонная спецтехника
Прицепная спецтехника
- Полуприцепы-цистерны
- Прицепы цистерны
- Бортовые полуприцепы
- Полуприцепы тяжеловозы
- Опоровозы
- Полуприцепы-контейнеровозы
- Агрегаты перевозки штанг
- Вакуумные полуприцепы-цистерны
Как найти реле стартера ШАКМАН Ф3000 в моторном отсеке
Реле стартера ШАКМАН Ф3000 является важным компонентом электрической системы автомобиля. Оно отвечает за передачу электрического сигнала на стартер, который запускает двигатель. Реле стартера обычно располагается в моторном отсеке автомобиля, и для его обслуживания или замены необходимо знать его точное местоположение.
Для поиска реле стартера ШАКМАН Ф3000 в моторном отсеке выполните следующие шаги:
Откройте капот автомобиля и обнаружьте моторный отсек.
Изучите компоненты, расположенные в моторном отсеке, и обратите внимание на электрические провода и соединения.
Найдите стартер двигателя, который обычно расположен неподалеку от двигателя. Следуйте электрическим проводам, идущим от стартера, чтобы найти реле стартера ШАКМАН Ф3000.
Произведите осмотр электрического шкафа или блока предохранителей, так как реле стартера ШАКМАН Ф3000 может быть интегрировано в эти элементы или находиться поблизости.
При необходимости обратитесь к руководству по эксплуатации автомобиля или квалифицированному автомеханику для получения более подробной информации о местоположении реле стартера ШАКМАН Ф3000 в конкретной модели и годе выпуска автомобиля.
После того, как вы установите местоположение реле стартера ШАКМАН Ф3000 в моторном отсеке, вы сможете производить его обслуживание или замену, если это необходимо
При работе с электрическими компонентами автомобиля всегда следует соблюдать осторожность и, при необходимости, обратиться за помощью к специалисту
После того, как вы установите местоположение реле стартера ШАКМАН Ф3000 в моторном отсеке, вы сможете производить его обслуживание или замену, если это необходимо
При работе с электрическими компонентами автомобиля всегда следует соблюдать осторожность и, при необходимости, обратиться за помощью к специалисту

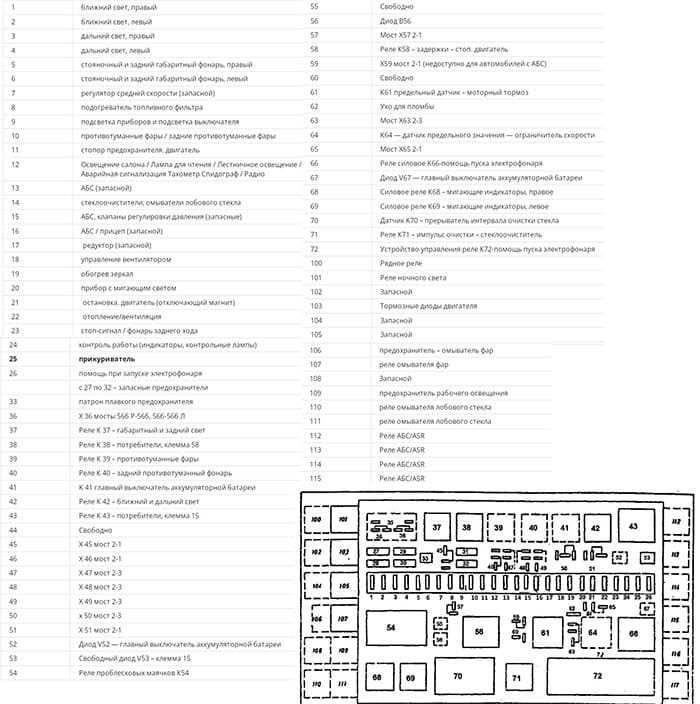

Описание и схема расположения предохранителей MAN 2000
Предохранители грузовиков MAN M2000
Предохранители с пластинчатой плавкой вставкой или, по выбору, автоматические предохранители находятся на центральном приборном щитке. Расположение показано на схеме или табличке, расположенной на внутренней поверхности крышки.
Стояночный свет/правый задний фонарь
Стояночный свет/левый задний фонарь
Пневматическая подвеска, электронная система ECAS
Предварительный нагрев топливного фильтра
Подсветка переключателей/приборный щиток
Противотуманные фары, задний противотуманный фонарь
+30 указатели поворота, внутреннее освещение, подсветка для чтения, освещение ступенек, аварийный свет, тахограф, радио
Вентили регулировки давления системы ABS
Коробка переключения передач, тормозной замедлитель
Стеклоомыватель, подогрев зеркала заднего вида, регулировка положения зеркала заднего вида
Стоп-сигнал, фонари заднего хода, стояночный тормоз
Электродвигатель вентилятора системы отопления/вентилятор
Звуковой сигнал, осушитель воздуха, цепи тормозной системы I, II, III
Контроль функционирования, кабина, приборы, контрольные лампы
Реле, аппаратура управления диодами
Обозначение
Реле в цепи стояночных огней/задние фонари
Реле в цепи освещения приборного щитка
Реле в цепи противотуманных огней
Реле в цепи заднего противотуманного фонаря
Реле в цепи прерывания заряда аккумуляторной батареи
Реле в цепи дальнего/ближнего света
Реле в цепи центральной клеммы 15
Диод в цепи клапана прерывания заряда аккумуляторной батареи, клемма 15
Диод в цепи колеса со свободным ходом, клемма 15
Реле в цепи контроля указателей поворота
Реле с задержкой времени в цепи устройства останова двигателя
Датчик предельного значения торможения двигателя
Датчик предельного значения ограничения скорости
Реле в цепи свечи накаливания
Реле в цепи правого указателя поворота
Реле в цепи левого указателя поворота
Реле в цепи прерывания, указатели поворота
Реле в цепи стеклоочистителя
Электронный блок устройства Flammstart / сокращение образования белого дыма
Диагностический разъем и реле
Блок «диагностический разъем и реле» расположен за люком на приборном щитке справа от блока управления системой отопления.
Диагностический разъем
Разъем диагностического устройства
Регулировка управления двигателем
Пневматическая подвеска с электронным управлением
Пневматическая подвеска с электронным управлением, настройка
Сцепление/Коробка переключения передач
Фильтр для очистки от частиц топлива (DPF)
Система кондиционирования с электронным управлением / сбор сервисных данных
Реле по выбору
Противоблокировочное устройство (ABS)
Противоблокировочное устройство (ABS)
Противоблокировочное устройство (ABS)
Противоблокировочное устройство (ABS)
Противоблокировочное устройство (ABS)
Предварительный нагрев топливного фильтра
Электронная система контроля EDC
Стеклоомыватель со стороны места пассажира
Стеклоомыватель со стороны места водителя
Электронная система контроля EDC
Стеклоомыватель со стороны места пассажира
Стеклоомыватель со стороны места водителя

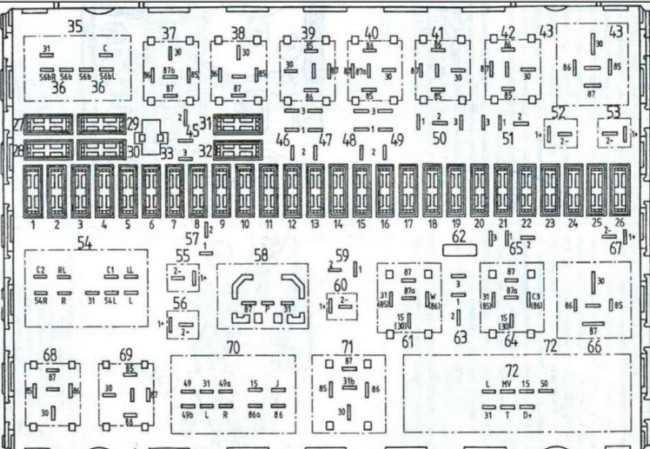

Рис. 9.1. Предохранители и реле

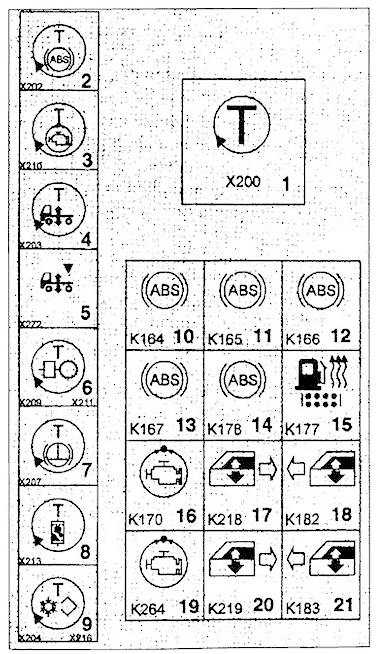

Рис. 9.2. Диагностический разъем и реле
Аренда вилочного погрузчика
На сайте www.com-sp.ru доступные цены на запчасти к спецтехнике VOLVO, доставка по России
Существует множество технических и экономических причин вынуждающих проводить ремонт Mercedes Sprinter. Обратившись в проверенную компанию, можно избежать множества проблем. Наличие качественной ремонтной базы, современного оборудования и квалифицированных сотрудников в скором времени выполнят необходимую задачу.
При покупке секционных ворот следует обращать внимание на разновидности и производителя. Концерн Алютех за 25 лет работы объединил 6 компаний и свыше 25 фирм, занимающих реализацией продукции
Далее подробно рассказано о том, почему лучше доверить ремонт рефрижераторных контейнеров специализированной компании
Как выбрать стоянку для отдыха водителя фуры? Если водитель фуры отдыхает на неохраняемой стоянке, обочине или заправке, есть риск хищения груза, комплектации техники и даже угрозы здоровью и жизни водителя. Отличный вариант для того, чтобы планировать безопасный отдых водителя, — это стояночные комплексы для грузовых машин.
Где приобрести новое реле стартера ШАКМАН Ф3000?
Если вам требуется новое реле стартера ШАКМАН Ф3000, вам придется обратиться к официальным дилерам или специализированным магазинам, которые занимаются продажей запчастей для грузовых автомобилей. Вот несколько вариантов, где вы можете приобрести новое реле стартера ШАКМАН Ф3000:
При выборе магазина обратите внимание на следующие важные моменты:
- Убедитесь, что магазин имеет хорошую репутацию и положительные отзывы от клиентов.
- Проверьте гарантийные условия, предлагаемые магазином.
- Сравните цены и условия доставки разных магазинов, чтобы выбрать наиболее подходящий вариант.
Необходимо отметить, что цена на новое реле стартера ШАКМАН Ф3000 может отличаться в разных магазинах, поэтому стоит сравнить несколько предложений перед покупкой. Также имейте в виду, что новое реле стартера должно быть совместимо с вашим грузовым автомобилем ШАКМАН Ф3000.
Реле дворников камаз 5320
Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).
Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).
Установка блока предохранителей и реле 1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)
Предохранитель F5 1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»
Установка реле за панелью выключателей 1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле
Таблица применяемых реле
Для двигателей КАМАЗ с электронной системой управления подачей топлива
Реле блокировки стартера
Реле стояночного тормоза
Установка реле за крышкой отсека панели приборов 1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов
Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):
Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.
Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.
Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.
Питание насоса осуществляется через предохранитель на силу тока 10А.
Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.
Напряжение на моторедуктор подается через реле электродвигателей отопителя, поэтому стеклоочиститель можно включить при включенном в положение «1» выключателе приборов и стартера.
Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.
При включении переключателя омывателя через электродвигатель насоса проходит ток.
“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.
Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.
Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.
При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.
Порядок работы стеклоочистителя следующий:
— при установлении выключателя приборов и стартера в положение «1» срабатывает реле электродвигателей отопителя, так как на его обмотку с вывода КЗ выключателя приборов и стартера через предохранитель на силу тока 7,5 А подается напряжение;
— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;
— при положении «1» переключателя стеклоочистителя напряжение с его вывода 110А подается на вывод 111 и далее на одну из плюсовых щеток моторедуктора (на рисунке верхняя). При этом через электродвигатель начинает протекать ток, так как его минусовая щетка (на рисунке нижняя) постоянно соединена с корпусом автомобиля; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;
Блок предохранителей и реле
В салоне Shacman основной блок предохранителей и реле расположен в панели приборов, со стороны пассажира.
В Ман он может устанавливаться в нижней части панели.
Схема
Описание
| 1 | ближний свет, правый |
| 2 | ближний свет, левый |
| 3 | дальний свет, правый |
| 4 | дальний свет, левый |
| 5 | стояночный и задний габаритный фонарь, правый |
| 6 | стояночный и задний габаритный фонарь, левый |
| 7 | регулятор средней скорости (запасной) |
| 8 | подогреватель топливного фильтра |
| 9 | подсветка приборов и подсветка выключателя |
| 10 | противотуманные фары / задние противотуманные фары |
| 11 | стопор предохранителя. двигатель |
| 12 | Освещение салона / Лампа для чтения / Лестничное освещение / Аварийная сигнализация Тахометр Спидограф / Радио |
| 13 | АБС (запасной) |
| 14 | стеклоочистители, омыватели лобового стекла |
| 15 | АБС, клапаны регулировки давления (запасные) |
| 16 | АБС / прицеп (запасной) |
| 17 | редуктор (запасной) |
| 18 | управление вентилятором |
| 19 | обогрев зеркал |
| 20 | прибор с мигающим светом |
| 21 | остановка. двигатель (отключающий магнит) |
| 22 | отопление/вентиляция |
| 23 | стоп-сигнал / фонарь заднего хода |
| 24 | контроль работы (индикаторы, контрольные лампы) |
| 25 | прикуриватель |
| 26 | помощь при запуске электрофонаря |
| с 27 по 32 – запасные предохранители | |
| 33 | патрон плавкого предохранителя |
| 36 | Х 36 мосты 56б Р-56б, 56б-56б Л |
| 37 | Реле К 37 – габаритный и задний свет |
| 38 | Реле К 38 – потребители, клемма 58 |
| 39 | Реле К 39 – противотуманные фары |
| 40 | Реле К 40 – задний противотуманный фонарь |
| 41 | K 41 главный выключатель аккумуляторной батареи |
| 42 | Реле К 42 – ближний и дальний свет |
| 43 | Реле К 43 – потребители, клемма 15 |
| 44 | Свободно |
| 45 | Х 45 мост 2-1 |
| 46 | Х 46 мост 2-1 |
| 47 | Х 47 мост 2-3 |
| 48 | Х 48 мост 2-3 |
| 49 | Х 49 мост 2-3 |
| 50 | х 50 мост 2-3 |
| 51 | Х 51 мост 2-1 |
| 52 | Диод V52 — главный выключатель аккумуляторной батареи |
| 53 | Свободный диод V53 – клемма 15 |
| 54 | Реле проблесковых маячков К54 |
| 55 | Свободно |
| 56 | Диод В56 |
| 57 | Мост X57 2-1 |
| 58 | Реле К58 – задержки – стоп. двигатель |
| 59 | Х59 мост 2-1 (недоступно для автомобилей с АБС) |
| 60 | Свободно |
| 61 | К61 предельный датчик – моторный тормоз |
| 62 | Ухо для пломбы |
| 63 | Мост X63 2-3 |
| 64 | K64 — датчик предельного значения — ограничитель скорости |
| 65 | Мост X65 2-1 |
| 66 | Реле силовое К66-помощь пуска электрофонаря |
| 67 | Диод V67 — главный выключатель аккумуляторной батареи |
| 68 | Силовое реле К68 – мигающие индикаторы, правое |
| 69 | Силовое реле К69 – мигающие индикаторы, левое |
| 70 | Датчик K70 – прерыватель интервала очистки стекла |
| 71 | Реле К71 – импульс очистки – стеклоочиститель |
| 72 | Устройство управления реле К72-помощь пуска электрофонаря |
| 100 | Рядное реле |
| 101 | Реле ночного света |
| 102 | Запасной |
| 103 | Тормозные диоды двигателя |
| 104 | Запасной |
| 105 | Запасной |
| 106 | предохранитель – омыватель фар |
| 107 | реле омывателя фар |
| 108 | Запасной |
| 109 | предохранитель рабочего освещения |
| 110 | реле омывателя лобового стекла |
| 111 | реле омывателя лобового стекла |
| 112 | Реле АБС/ASR |
| 113 | Реле АБС/ASR |
| 114 | Реле АБС/ASR |
| 115 | Реле АБС/ASR |
| 116 | Реле АБС/ASR |
| 117 | Реле АБС/ASR |
Место расположения реле стартера шакман ф3000
Реле стартера в грузовых автомобилях Шакман Ф3000 обычно находится в двигательном отсеке. Оно устанавливается на специальную пластину или кронштейн на корпусе двигателя или рядом с ним.
Чтобы найти реле стартера Шакман Ф3000, вам может понадобиться следовать следующим шагам:
- Откройте капот автомобиля.
- Осмотрите двигатель и его компоненты, такие как генератор, стартер и другие электронные элементы.
- Найдите электрический провод, идущий от стартера.
- Следуйте по этому проводу, чтобы найти реле стартера. Обычно оно устанавливается на видном и доступном месте.
Если вам трудно найти реле стартера, вы также можете обратиться к руководству по эксплуатации вашего автомобиля Шакман Ф3000. В нем обычно указано место расположения всех компонентов двигателя, включая реле стартера.
Помните, что лучше всего проводить поиск реле стартера Шакман Ф3000 под надзором специалиста или автомеханика, чтобы не повредить автомобиль и избежать возможных травм.
Общие данные
Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.
- надежный и неприхотливый в обслуживании автомобиль;
- с большой грузоподъемностью;
- с высокой проходимостью;
- способностью работы на дешевом топливе;
- допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
- с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.
И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела. Девятая часть – В4
Десятая часть – В5

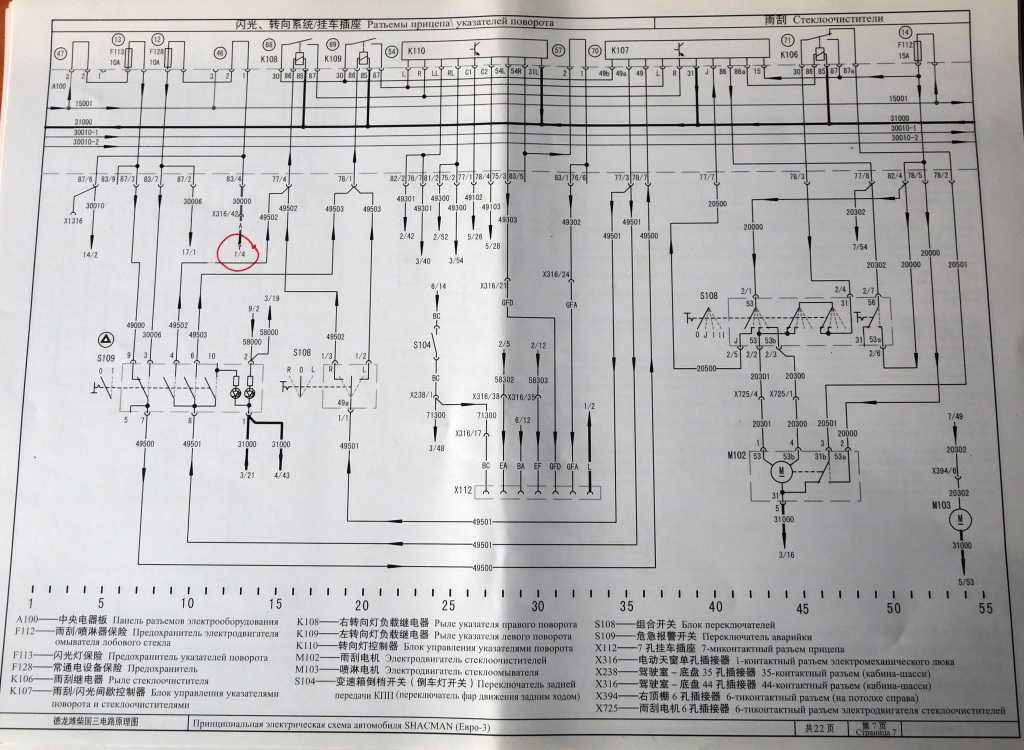

Cхема и расшифровка предохранителей на авто Шакман F2000
Электрическая схема грузовика Shacman F2000 отличается простотой. В конструкции не предусмотрены системы для дополнительного снижения токсичности отработавших газов.
Диагностика проводки и поиск неисправной перемычки могут выполняться водителем в дорожных условиях. Следует помнить, что за защиту ряда приборов (например, модуля ABS) могут отвечать несколько вставок. В этом случае придется проверить каждую из них.
В моторном отсеке
Двигатель грузовика расположен под кабиной и не имеет полноценной защиты от грязи и воды. На моторе, лонжеронах рамы или иных поверхностях отсека силового агрегата не предусмотрены места для монтажа реле или предохранителей.
Под кабиной находятся только жгуты проводки, которые проложены на расстоянии от горячих или вращающихся деталей конструкции двигателя.
Под приборной панелью
Внутри панели приборов Shacman F2000 расположены перемычки:
- головного освещения (с делением по мощности нити и стороне установки лампы);
- задней светотехники (с градацией по сторонам автомобиля);
- регулятора скорости движения (опция, в случае отсутствия системы ячейка используется для хранения запасной вставки);
- подогрева дизельного топлива в корпусе фильтра;
- подсветки щитка приборов и кнопок управления;
- противотуманного освещения (общая линия для передних и задних фонарей);
- системы отключения подачи топлива для стандартной остановки двигателя;
- внутренней подсветки в кабине (включая лампы, расположенные на подножках);
- аварийной световой сигнализации и тахографа;
- штатного радиоприемника со встроенным усилителем;
- системы АБС в тормозном контуре;
- электрических приводов дворников и насоса для нагнетания жидкости на стекло;
- регулятора давления в пневматическом приводе тормозов;
- розетки для подключения тормозов прицепа, оснащенных АБС;
- контроллера коробки передач (опция);
- реле управления вентилятором системы охлаждения;
- обогрева зеркал заднего вида;
- вентилятора системы вентиляции или отопления кабины;
- сигнализаторов снижения скорости и включения передачи для маневрирования задним ходом;
- контрольных индикаторов в щитке приборов (общая цепь);
- прикуривателя, который может использоваться для коммутации внешних устройств;
- системы предстартового прогрева двигателя для облегчения зимнего пуска.
Поскольку автомобиль оснащался ручными приводами стекол в дверях, то водители могут устанавливать электрические стеклоподъемники. В этом случае возможно использование пустой ячейки для установки системы защиты от короткого замыкания.
Количество реле на борту зависит от года выпуска автомобиля. Например, на некоторых Shacman F2000 в дополнительном блоке ставятся несколько управляющих элементов (например, на позициях 103, 110 или 111).
Схема и расшифровка обозначений блока.
Запасные предохранители
В щитке предусмотрены ячейки, не подключенные к бортовой сети. Гнезда можно использовать для хранения запасных перемычек, но никто не запрещает водителю положить дополнительные вставки в перчаточный ящик или карман на обшивке двери.
Схема с обозначениями.
