Назначение
Схема установки плавких вставок и реле довольно обширная, поэтому, чтобы знать какое устройство за что отвечает, необходимо ознакомиться с их особенностями. Так, например, 5-ти амперные элементы монтажного блока в салоне автомобиля несут ответственность за правильность работы:
- системы ABS и ESC;
- подушки безопасности водителя и пассажира;
- климатконтроля и системы отопления;
- автоматической коробки переключения передач;
- электромотора очистителя заднего стекла;
- подогрева передних и задних сидений.
10-ти амперные отвечают за:
- центральный замок авто;
- переключатели наружного и внутреннего освещения;
- прикуривателя;
- управление двигателем.
20-ти амперные контролируют розетки в багажном отделении и омыватели лобового стекла и передних фар машины.
Расположение и назначение предохранителей
Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.
Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:
В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.
| № предохранителя | Номинальная сила тока | Защищаемая цепь |
| 1 | — | Резерв |
| 2 | — | Резерв |
| 3 | 5A | Автоматический регулятор коррекции фар |
| 4 | 5A | Блок-контроллер АВS |
| 5 | 5A | Цепь опции круиз-контроля |
| 6 | — | Резерв |
| 7 | 15A | Электронная система управления двигателем |
| 8 | 10A | Датчики топливных форсунок |
| 9 | 5A | Блок-контроллер климатической системы, парктроник |
| 10 | — | Резерв |
| 11 | 7,5A | Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал |
| 12 | 7,5A | Огни заднего хода |
| 13 | 15A | Система АКПП |
| 14 | 10A | Регулятор света фар |
| 15 | 5A | Головное устройство, навигатор, бортовой компьютер |
| 16 | 5A | Электрический привод руля |
| 17 | 5A | Подсветка номерного знака, левый габарит |
| 18 | 5A | Правый габарит |
| 19 | 5A | Аудиосистема, магнитола |
| 20 | 5A | ЭБУ |
| 21 | 5A | Огни стоп-сигналов |
| 22 | 10A | Блок-контроллер электрооборудования в салоне |
| 23 | 7,5A | Подсветка салона |
| 24 | 10A | Центральный замок |
| 25 | 20A | Подогрев передних сидений |
| 26 | 15A | Привод омывателя лобового стекла |
| 27 | — | Резерв |
| 28 | 10A | Кислородный датчик |
| 29 | 10A | Датчик топлива |
| 30 | 15A | Топливный насос |
| 31 | 10A | Датчик ГРМ |
| 32 | — | Резерв |
| 33 | — | Резерв |
| 34 | 30A | Электронная блокировка двигателя |
| 35 | 5A | Элементы подсветки приборной панели |
| 36 | 15A | Дальний свет |
| 37 | 7,5A | Противотуманный задние огни |
| 38 | 10A | Противотуманные передние огни |
| 39 | 30A | Привод вентилятора кондиционера |
| 40 | 30A | Привод заднего дворника |
| 41 | — | Резерв |
| 42 | 25A | Нагревательная нить заднего стекла |
| 43 | 20A | Клаксон |
| 44 | 20A | Привод дворников лобового стекла |
| 45 | 15A | Блок-контроллер ЭБУ |
| 46 | — | Резерв |
| 47 | 15A | Розетка прикуривателя |
| 48 | 15A | Гидротрансформатор АКП |
| 49 | 15A | Поворотники |
| 50 | 10A | Навигатор |
| 51 | 25A | Привод стеклоподъёмников на левых дверях |
| 52 | 25A | Привод стеклоподъёмников на правых дверях |
| 53 | 25A | Электрический привод люка |
| 54 | 15A | Охранная сигнализация, транспондер, иммобилайзер |
| 55 | — | Резерв |
| 56 | 25A | Привод омывателя передних фар |
| 57 | 15A | Блок-контроллер левой фары |
| 58 | 15A | Блок-контроллер правой фары |
Блок реле расположен с левой стороны торца приборной панели:
- R1 – резерв
- R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
- R3 – стартер
- R4 – давление в топливных магистралях
- R5 – электрооборудование осветительных приборов
- R6 – резерв
- R7 – передние габаритные огни
- R8 – топливный бензонасос
- R9 – климатическая система, кондиционер
- R10 – реле зажигания
- R11-R15 – резервные модули
Engine compartment
Located on the left side of the engine compartment and covered with a protective cover, which is attached with 2 clips on the sides.

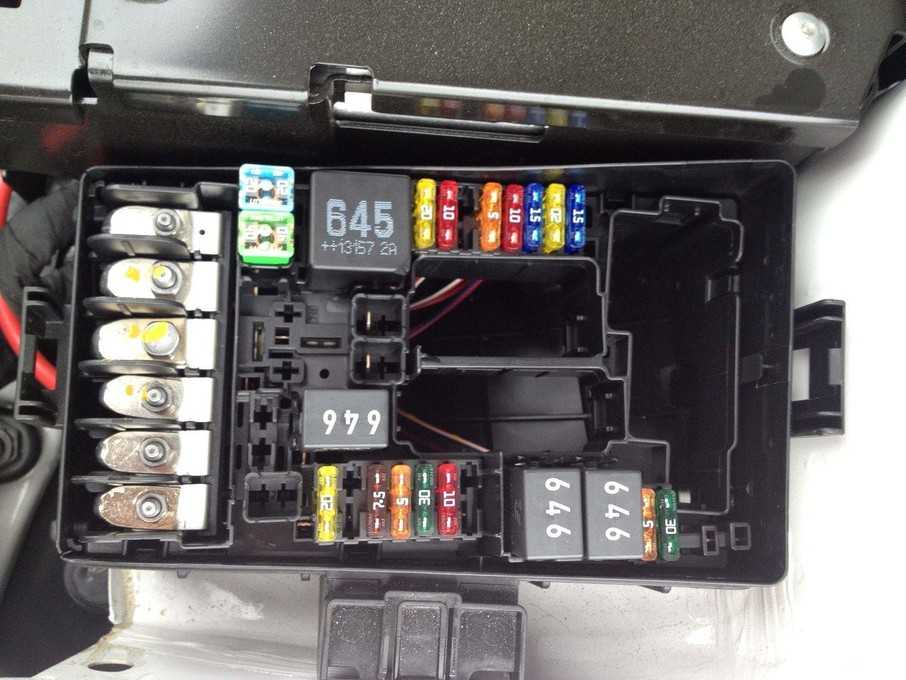

Photo for example
Diagram
FS – high power fuse block
Designation. Type 1.
| F1 | 20A / 40A device control unit (automatic gearbox with automatic distance adjustment) |
| F2 | 40A ABS control unit |
| F3 | 20A / 30A Engine control unit |
| F4 | 5A / 10A motor electronics, low heat performance relay |
| F5 | 10A ignition off relay, engine electronics |
| F6 | 5A brake pedal switch |
| F7 | 5A coolant shut-off valve, gearbox coolant valve (for engine code CJSA, CJSB, SNNV) / 10A engine electronics (for engine code CJZB, CJZA, SIRA, CLHB, CLHA, CRVC, CKFC, CUPA) |
| F8 | 10A lambda probe, lambda probe after catalytic converter (for engine code CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15A lambda probe -G39-, lambda probe after catalytic converter -G130- (for engine code SIRA, CJSA , CJSB, STNV) |
| F9 | 5A control unit for temporary automatic glow plug -L 79-, heating resistor for engine oil sump ventilation -N79- (for diesel engines) / 10A Engine electronics (for engine codes CJSA, CJSB, СННВ) / 20A ignition (for engine codes CJZB, CJZA , SIRA) |
| F10 | 15A fuel pump relay (for petrol engines) / 20A fuel pump control unit (for diesel engines) |
| F11 | 40A heating element of additional air heater |
| F12 | 40A heating element, auxiliary air heater |
| F13 | 15A / 30A mechatronics gearbox with dual clutch gearbox |
| F14 | 30A relay for heated windshield skoda oktavia a7 |
| F15 | 20A high pitched beep relay, high pitched beep, low tone beep |
| F16 | 20A ignition off relay |
| F17 | 7.5A main relay, engine control unit, ABS control unit |
| F18 | 5A diagnostics of the data bus interface (for vehicles without independent heating without start-stop system), battery control and monitoring unit (for vehicles with independent insulation with start-stop system) |
| F19 | 30A wiper motor control unit |
| F20 | 10A anti-theft alarm beep |
| F21 | 20A ABS device control unit |
| F22 | 5A engine control unit |
| F23 | 30A starter |
| F24 | 40A heating element of additional air heater |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | 15A brake vacuum pump |
| F32 | – |
| F33 | – |
| F34 | 30A windshield heating relay 2 |
| F35 | – |
| F36 | – |
| F37 | 20A Additional heater control unit -J364- |
| F38 | – |
Relay
- Rel 1 – Start relay 1
- Rel 2 – Start relay 2
- Rel 3 – Horn relay
- Rel 4 – Relay for greater heat performance
- Rel 5 – Main relay
Designation. Type 2.
- ESC, ABS, parking brake
- ESC, ABS
- Engine management system
- Radiator fan, oil temperature sensor, air mass meter, fuel pressure regulator, electric auxiliary heater, oil pressure regulator, exhaust gas recirculation valve, pre-glow system, SCR (AdBlue)
- Ignition, CNG relay coil, injectors, fuel metering valve
- Brake pressure sensor
- Coolant pump, radiator louver, oil pressure regulator, gearbox oil pressure regulator, crankcase ventilation heater
- The Lambda probe
- Ignition, exhaust flap
- Fuel pump, ignition
- Additional electric heater
- Additional electric heater
- Heated Windshield – Left
- Heated windshield – right
- Sound signal
- Ignition, fuel pump, CNG relay
- ABS, ESC, engine control unit, heated windscreen relay
- Data bus, battery data module
- Windshield wiper
- Anti-theft alarm
- Automatic transmission
- Engine management system
- Starter
- Additional electric heater
- Reserve
- Reserve
- Reserve
- Reserve
- Reserve
- Reserve
- Brake vacuum pump
- Not used
- Oil pump automatic transmission
- Front axle inter-wheel differential
- Not used
- Not used
- Heater
- Not used
On our YouTube channel, we also posted a video. Watch and subscribe.
And if you know how to make this post better – write in the comments.
Fuse Layout Skoda Octavia mk4
Table of Contents
Passenger Compartment Fuse Box
Left-hand drive: the fuses are located behind the storage compartment on the driver’s side. Open the storage compartment, press the button and open the tray.
Right-hand drive: the fuses in the storage compartment on the passenger’s side. Open the storage compartment, loosen the brake rod of the storage compartment, press the locking lugs, the storage compartment folds down.
Fuse Box Diagram
Assignment of the fuses in the instrument panel
| № | Consumer |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Tow hitch |
| 4 | SCR (Ad Blue) |
| 5 | Selector lever (automatic transmission) |
| 6 | Interior lighting |
| 7 | Heating of the front seats |
| 8 | Sliding/tilting roof |
| 9 | Central locking, window lifter (left side of the vehicle), left exterior mirrors (Heating, fold-in function, setting the mirror surface) |
| 10 | — |
| 11 | Tow hitch |
| 12 | Exterior vehicle lighting, fog lights on the right, raised brake lights, license plate lights |
| 13 | Central locking (rear doors and boot lid, fuel filler flap), windscreen washer system, headlight cleaning system |
| 14 | Music amplifier |
| 15 | — |
| 16 | Airbags |
| 17 | SCR (AdBlue) |
| 18 | Steering column lock, KESSY (keyless locking system) |
| 19 | Instrument cluster, emergency call, online services |
| 20 | Phonebox, USB connections |
| 21 | Rear view camera, area view system (Top View) |
| 22 | Seat ventilation at the front, telematic device |
| 23 | Interior lighting in front, microphone, operation of the sliding/tilting sunroof |
| 24 | All-wheel drive |
| 25 | Belt tensioner (front left) |
| 26 | Central locking, window lifter (right side of the vehicle), right exterior mirrors (Heating, fold-in function, setting the mirror surface) |
| 27 | Belt tensioner (front right) |
| 28 | — |
| 29 | Tow hitch |
| 30 | Infotainment system |
| 31 | Tow hitch |
| 32 | Seat heating (rear) |
| 33 | — |
| 34 | 230V socket |
| 35 | Vehicle exterior lighting, left fog light |
| 36 | Air conditioning |
| 37 | Electric boot lid |
| 38 | — |
| 39 | Heated steering wheel |
| 40 | — |
| 41 | Databus |
| 42 | Automatic transmission, gear display |
| 43 | Front air conditioning, rear air conditioning, auxiliary heater (auxiliary heating), rear window heating |
| 44 | Lane change assist system (Side Assist), diagnostic connection, rain and light sensor, automatic headlamp levelling, parking brake, alarm system, light switch, buttons in the centre console |
| 45 | Steering column electronics, control lever under steering wheel |
| 46 | Infotainment screen, Head-up display |
| 47 | Adaptive Chassis Control (DCC) |
| 48 | — |
| 49 | — |
| 50 | — |
| 51 | — |
| 52 | 12V socket in the luggage compartment |
| 53 | Non-contact operation of boot lid |
| 54 | — |
| 55 | — |
| 56 | — |
| 57 | — |
| 58 | Parking assistance, Park Assist, front radar sensor, front camera for assistance systems |
| 59 | Parking brake, air conditioning, reverse gear sensor, interior rearview mirror, engine sound generator |
| 60 | Diagnostic connection |
| 61 | Clutch pedal switch, engine start |
| 62 | USB rear, USB on interior rearview mirror |
| 63 | — |
| 64 | — |
| 65 | — |
| 66 | Rear window wiper |
| 67 | Heated rear window |
Advertisements
Simultaneously press the locking buttons on the fuse box cover and remove the cover.
Fuse Box Diagram
Assignment of the fuses in the engine compartment
| № | Consumer |
|---|---|
| 1 | Power steering The fuse can only be changed by a specialist company! |
| 2 | Assistance system ESC, engine control system, engine components |
| 3 | Ignition, CNG drive (natural gas drive — applies to G-TEC-vehicles) |
| 4 | Left headlight |
| 5 | Right headlight |
| 6 | Alarm system |
| 7 | Automatic gearbox |
| 8 | Brake servo |
| 9 | Horn |
| 10 | Windscreen wiper (front) |
| 11 | — |
| 12 | Automatic gearbox |
| 13 | Assistance system ESC |
| 14 | Auxiliary heating |
| 15 | Assistance system ESC |
| 16 | — |
| 17 | Heating |
| 18 | Heating |
| 19 | — |
| 20 | Front differential lock (VAQ) |
| 21 | Engine control system |
| 22 | Starter |
| 23 | Engine control system |
| 24 | Engine components |
| 25 | Engine components |
| 26 | Engine components |
| 27 | Lambda sensors, particle filter, NOx sensor |
| 28 | Engine components |
| 29 | Fuel pump |
| 30 | — |
| 31 | — |
| 32 | Heated windscreen |
| 33 | Heating |
Предохранители Skoda Octavia A7, расположение и схема предохранителей Шкода Октавия А7
В новой Шкоде Октавия А7 имеется два блока предохранителей: один расположен в левой части передней панели за вещевым ящиком, второй — в моторном отсеке. Используются предохранители 9-ти номиналов, рассчитанные на максимальный ток от 5 до 50 ампер. Каждому номиналу соответствует свой цвет.
Для извлечения перегоревшего предохранителя удобно использовать специальный пластиковый захват, закрепленный на внутренней стороне крышки блока предохранителей. Перед заменой необходимо выключить зажигание и соответствующий потребитель.
5
тёмно-коричневый
7.5
красный
10
синий
15
желтый/синий
20
белый
25
зеленый/розовый
30
оранжевый/зеленый
40
красный
50
Рис.
| № | Потребитель |
|---|---|
| 1 |
не используется
2
не используется
3
не используется
4
не используется
5
БУ шины данных
6
Датчик охранной сигнализации
7
Блок управления климатической установкой, отопитель, приёмник ДУ автономного отопителя, селектор АКП, реле обогрева заднего стекла, реле обогрева лобового стекла.
8
Переключатель освещения, датчик дождя, диагностический разъём
9
Муфта Haldex
10
Сенсорный экран
11
Обогрев задних сидений
12
Головное устройство
13
Преднатяжитель ремня безопасности водителя
14
Вентилятор климатической установки и отопителя
15
Электрическая блокировка рулевой колонки
16
Усилитель сигнала телефона, комплект для подключения телефона
17
Комбинация приборов
18
не используется
19
Блок управления KESSY
20
Модуль рулевого колеса
21
не используется
22
Привод крышки багажного отделения
23
Свет справа
24
Панорамный люк
25
БУ ЦЗ передней левой двери, стеклоподъёмники с левой стороны
26
Передние сиденья с обогревом
27
Усилитель аудиосистемы
28
Тягово-сцепное устройство
29
не используется
30
не используется
31
Левая фара
32
Парковочный ассистент, парковочный автопилот
33
Подушки безопасности
34
Клавиша ASR, ESC, индикатор контроля давления в шинах, датчик давления климатической установки, выключатель фонаря заднего хода, электрохромное внутреннее зеркало, клавиша системы Старт-Стоп, комплект для подключения телефона, регулятор подогрева задних сидений, датчик климатической установки, розетка 230 В, система имитации звука
35
Фары, корректор фар, диагностический разъём, камера, радар
36
Правая фара
37
Левая фара
38
Тягово-сцепное устройство
39
БУ ЦЗ передней правой двери, стеклоподъёмники передней правой и задней правой двери
40
Розетка 12 В
41
Реле CNG
42
БУ ЦЗ задних дверей, омыватель фар, стеклоочиститель
43
Заслонка газоразрядной лампы, освещение салона
44
Тягово-сцепное устройство
45
Блок управления регулировки сидений
46
Розетка 230 В
47
Стеклоочиститель заднего стекла
48
не используется
49
Катушка реле стартера, выключатель педали сцепления
50
не используется
51
Натяжитель ремня безопасности переднего пассажира
52
не используется
53
Реле обогрева заднего стекла
Рис.
| № | Потребитель |
|---|---|
| 1 |
Блок управления ESC
2
Блок управления ESC, ABS
3
БУ двигателя
4
БУ двигателя, реле дополнительного электрического отопителя
5
Компоненты двигателя
6
Датчик тормозной системы, компоненты двигателя
7
Насос системы охлаждения, компоненты двигателя
8
Лямбда-зонд
9
Зажигание, БУ свечей накаливания, компоненты двигателя
10
БУ топливного насоса, зажигание
11
Дополнительный электрический отопитель
12
Дополнительный электрический отопитель
13
БУ АКП
14
Обогрев лобового стекла — слева
15
Звуковой сигнал
16
Зажигание, топливный насос
17
БУ ABS, ESC, БУ двигателя
18
БУ шины данных
19
Стеклоочиститель лобового стекла
20
Сигнал тревоги
21
ABS
22
БУ двигателя
23
Стартер
24
Дополнительный электрический отопитель
31
не используется
32
не используется
33
не используется
34
Обогрев лобового стекла — справа
35
не используется
36
не используется
37
БУ автономного отопителя
38
не используется
Другие статьи в разделе «Полезно»
Подкапотный монтажный блок
| Номинал, А | Защищают |
|---|---|
| 5 | Цепи проводов диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления |
| 10 | Используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса |
| 15 | Цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника |
| 20 | Зажигание, модуль управления бортовой сетью и правыми осветительными приборами |
| 30,40,50 | Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS |
Описание предохранителей и реле в Шкода Октавия А7. Полная электросхема бесплатно для скачивания
Третье поколение, Skoda Octavia a7 выпускалось в 2013, 2014, 2015, 2021 и 2021 годах. После этого автомобиль прошел рестайлинг и с обновленным экстерьером производился в 2021, 2019, 2021, 2021 годах и по настоящее время. Как и в предыдущих поколениях модель доступна в двух вариантах кузова: лифтбек и универсал с бензиновыми и дизельными двигателями. В данной публикации мы покажем где находятся блоки с предохранителями и реле в автомобиле шкода октавия а7, их фотографии и схемы с описанием назначения элементов. Отдельно выделим предохранители прикуривателя и омывателя.
Назначение предохранителей и их количество может отличатся от представленного и зависит от комплектации и года выпуска автомобиля.
- 1 Блок в салоне
- 2 Блок под капотом
- 3 Электросхемы октавия а7
Блок в салоне
Он находится под панелью приборов за перчаточным ящиком. Для доступа слегка согните боковые стенки и потяните на себя.
Не получается снять крышку? Ознакомьтесь с видео примером.
Фотография блока в салоне шкоды октавия а7
Схема
Описание. Вариант 1.
| F1 | Не используется |
| F2 | Не используется |
| F3 | Не используется |
| F4 | Не используется |
| F5 | 5А диагностика интерфейса информационной шины |
| F6 | 5А датчик устройства наблюдения за внутренним пространством а/м-, датчик наклона а/м |
| F7 | 10А реле обогрева заднего стекла, блок управления отопителя, блок управления кондиционера-, блок управления системы климат-контроль, блок управления датчиков преселектора, реле обогрева переднего стекла, радиоприемник независимого отопителя |
| F8 | 10А штекерное соединение, 16-контактное на гнезде для диагностической установки, датчик влажности воздуха датчик распознавания влажности воздуха, дождя и света , выключатель света фар |
| F9 | 15А блок управления полного привода |
| F10 | 10А блок управления мультимедийной системы |
| F11 | 25А блок управления обогревом задних сидений |
| F12 | 20А блок управления информационной электроникой |
| F13 | 25А блок управления переключателя переднего левого ремня безопасности |
| F14 | 30А блок управления вентилятором для впуска свежего воздуха |
| F15 | 10А блок управления электронным замком рулевой колонки |
| F16 | 7,5А подготовка для мобильного телефона / 5А двухходовой усилитель сигнала мобильной радиостанции |
| F17 | 5А блок управления в комбинированных приборах |
| F18 | Резерв |
| F19 | 7,5А интерфейс доступа и системы запуска |
| F20 | 5А 7блок управления электроникой рулевой колонки |
| F21 | Резерв |
| F22 | 30А блок управления заднего капот |
| F23 | 40А блок управления электрической бортовой сетью а/м |
| F24 | 30А блок управления откидной крыши, блок управления шторки крыши |
| F25 | 30А блок управления дверью, сторона водителя, мотор электропривода заднего левого стеклоподъемника |
| F26 | 25А блок управления электрической бортовой сетью а/м (у а/м с системой подогрева сидений) |
| F27 | 30А блок управления цифровой аудиосистемой |
| F28 | 20А блок управления распознаванием прицепа |
| F29 | Резерв |
| F30 | Резерв |
| F31 | 40А блок управления электрической бортовой сетью а/м |
| F32 | 7,5А блок управления помощника паркования, блок управления парк-ассистента |
| F33 | 5А сигнализатор отключения системы Airbag на стороне переднего пассажира, блок управления системы Airbag |
| F34 | 7,5А выключатель фар -Е1-, выключатель фонарей заднего хода -F4-, датчик давления в контуре охлаждения, блок управления обогрева задних сидений, внутреннее зеркало заднего вида с автоматическим затемнением -, инвертор с розеткой, 12 В-230 В-, подготовка для установки мобильного телефона, реле нагрузки, блок управления звука в жестком материале |
| F35 | 35А штекерное соединение, 16-контактное, на гнезде диагностики орган управления угла наклона фар, левый сервомотор регулировки угла наклона фар, правый сервомотор регулировки угла наклона фар, блок управления фонаря освещения дороги при повороте и регулировка угла наклона фар, передняя камера вспомогательных систем водителя, блок управления регулировки расстояния |
| F36 | 10А Правая фара |
| F37 | 10А Левая фара |
| F38 | 20А блок управления распознаванием прицепа |
| F39 | 30А блок управления дверью, сторона переднего пассажира, мотор электропривода заднего правого стеклоподъемника |
| F40 | 20А Предохранитель прикуривателя октавия а7, розетка 12 В |
| F41 | Резерв |
| F42 | 40А блок управления электрической бортовой сетью а/м |
| F43 | 40А блок управления электрической бортовой сетью а/м |
| F44 | 30А блок управления распознаванием прицепа |
| F45 | 30А термопредохранитель регулятора сидения водителя |
| F46 | 30А инвертор с розеткой, 12 В-230 В |
| F47 | 15А электродвигатель стеклоочистителя заднего стекла |
| F48 | Резерв |
| F49 | 5А реле стартера 1, реле стартера 2, датчик положения педали сцепления |
| F50 | Резерв |
| F51 | 25А блок управления натяжителя переднего правого ремня безопасности |
| F52 | Резерв |
| F53 | 30А обогреваемое заднее стекло |
Замена
Если открыть монтажные модули с предохранителями, то в них можно найти специальный пластиковый пинцет, которым выполняют снятие и установку плавких вставок. Не рекомендуется выполнять замену предохранителей металлическим инструментом во избежание появления короткого замыкания.
Совет. Перед тем, как вставлять в гнездо новый элемент вместо перегоревшего, следует обязательно выяснить причину такой поломки. Если этого не сделать, то вполне вероятно, что исправное устройство снова перегорит.
Если простой осмотр не дал никаких результатов, то можно использовать лампу с двумя контактными проводами. С ее помощью можно проверить электрическую цепь на предмет обрыва. Опытные автовладельцы всегда имеют под рукой запасные элементы, чтобы при возникших трудностях в дороге, находясь далеко от дома и ближайшей станции техобслуживания, быстро поменять сгоревшую деталь и продолжить свой путь.
Если после замены новое устройство перегорит, значит, проблема заключается в самом электрическом оборудовании. Своевременная диагностика и замена предохранителей обеспечит правильную работу отдельных электрических цепей машины. Воспользовавшись вышеперечисленной информацией можно самостоятельно устранить поломку лампочки салона, прикуривателя, ближнего света, кондиционера и другого электрического оборудования.
В целом процесс замены вставок предохранительного блока Шкода Октавия А7 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя и не откладывать на потом. Если определить и устранить неисправность не удалось, то прямая дорога в автосервис к опытным автоэлектрикам для проверки электроники автомобиля.
- vsepredohraniteli.ru
- zapchasti.expert
- angelcharlie.ru
- uazlyuks.ru
Как добраться до блоков и реле
В инструкции по эксплуатации автомобиля указано, где располагаются, и как получить доступ к платам со вставками и реле. Сделать это несложно. К примеру, для того, чтобы проверить или заменить предохранитель, находящийся в салоне автомобиля, нужно:
- открыть небольшой вещевой ящик для мелочёвки, находящийся слева под рулевым колесом;
- отжать отвёрткой фиксаторы и петли крышки ящика;
- вынуть ящик.
Приступить к работе с блоком вставок, находящимся под капотом, ещё легче. Для получения доступа к его содержимому достаточно отжать фиксаторы верхней пластиковой крышки.
Как добраться до предохранителей в салоне Skoda Octavia A7, описано в данном видео:
Блок под капотом
- Rel 1 — Реле запуска 1
- Rel 2 — Реле запуска 2
- Rel 3 — Реле звукового сигнала
- Rel 4 — Реле для большей тепло производительности
- Rel 5 — Главное реле
- ESC, ABS, стояночный тормоз
- ESC, ABS
- Система управления двигателя
- Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue )
- Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
- Датчик давления в тормозной системе
- Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
- Лямбда-зонд
- Зажигание, заслонка ОГ
- Топливный насос, зажигание
- Дополнительный электрический отопитель
- Дополнительный электрический отопитель
- Обогрев ветрового стекла — слева
- Обогрев ветрового стекла — справа
- Звуковой сигнал
- Зажигание, топливный насос, реле сжатого природного газа
- ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
- Шина данных, модуль данных АКБ
- Стеклоочиститель ветрового стекла
- Противоугонная сигнализация
- Автоматическая коробка передач
- Система управления двигателя
- Стартер
- Дополнительный электрический отопитель
- Резерв
- Резерв
- Резерв
- Резерв
- Резерв
- Резерв
- Вакуумный насос тормозной системы
- Не используется
- Масляный насос АКП
- Межколёсный дифференциал передней оси
- Не используется
- Не используется
- Автономный отопитель
- Не используется
Видео установки дополнительного прикуривателя
Некоторые водители модернизируют устройство, устанавливая еще одно гнездо. Для этого потребуются.
- Дрель или шуруповерт с набором сверл по металлу.
- Коронка для выреза отверстия. Диаметр должен совпадать с диаметром прикуривателя.
- Напильник.
- Паяльник с припоем.
- Кусачки.
- Отвертки.
- Мультитестер.
- Термоусадочная трубка.
- Провод подходящего сечения. Следует взять кабели с запасом, чтобы исключить возможность оплавления проводки. Оптимальным будет сечение 1,5-2 мм.
- Предохранитель, выдерживающий силу тока, рекомендуемую производителем.
Перед работой надо купить подходящие запчасти на Шкода Октавия А7. Желательно приобретать оригинальные детали. Цена прикуривателя составляет от 600 до 1500 рублей.
- Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная панель – на рифленых или изогнутых поверхностях прибор держаться не будет.
- Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
- Осуществляем подключение к проводке, через предохранитель.
- Проверяем работоспособность модели, собираем.
Ниже представлено видео о том, как снять прикуриватель на примере Шкода Октавия 2016-го года, которое поможет в ходе ремонта или замены.
https://youtube.com/watch?v=HRYIsqsnRsc
Источник
Цена и вывод
Моделей на вторичном рынке огромное количество, найти подходящую машину не проблема. Ценники разняться от 400 до 550 тысяч рублей. Если хотите автомобиль в прекрасном состоянии подготовьте минимум 500 тысяч. Ищите 1,6-литровый двигатель на механике или классическом автомате, чтобы техника прослужила вам как можно дольше, плюс все машины сейчас с большими пробегами.
Skoda Octavia A5 действительно прекрасная семейная машина за небольшие деньги. При правильном подходе можно взять автомобиль, который прослужит вам долгое время. В общем, минусов минимум, плюсы их точно перевешивают.
