Предохранители и реле шкода октавия тур

Установка вещевого ящика

• Завести вещевой ящик за крепления (А) (илл.214).
• Вставить вещевой ящик в противоположном стрелке (4) направлении.
• Вставить стопор и запереть его отверткой в противоположном стрелке (3) направлении.
• Вставить боковую крышку в противоположном стрелке (2) направлении.
• Прижать боковую крышку в противоположном стрелке направлении (1).
• Закройте вещевой ящик.

• https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-a5.html
• http://www.avtopol-msk.ru/sxema-raspolozheniya-predoxranitelej-na-skoda.html
• https://vsepredohraniteli.ru/skoda/a5-octavija.html
• https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-tour.html
• https://fuse-box.ru/predohraniteli-i-rele-skoda-octavia-mk1-1u-1996-2010/
• https://razborov.net/shkoda/blok-predohraniteley-i-rele-skoda-oktavia-tour.html
• https://razborov.net/shkoda/predohraniteli-i-rele-skoda-octavia-a5.html
• https://angelcharlie.ru/predohraniteli-na-shkode-oktaviya-a7/

Назначение предохранителей в передней панели Skoda Octavia A5

№	Потребитель
1	Диагностический разъём, блок управления двигателя, топливный насос
2	Блок управления ABS, ESC
3	Подушки безопасности
4	Отопление, климатическая установка, фонари заднего хода
5	Блок управления корректора фар
6	Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
7-11	Не используется
12	Блок управления центрального замка
13	Диагностический разъём, переключатель освещения
14	Блок управления АКП, блокировка селектора
15	Блок управления бортовой сети – плафоны освещения салона
16	Climatronic
17	Не используется
18	Стеклоочиститель заднего стекла
19	Блок управления распознания прицепа
20	Не используется
21	Адаптивное освещение, левая и правая стороны
22	Вентилятор Climatronic
23	Стеклоподъёмники передних дверей
24	Прикуриватель
25	Обогрев заднего стекла, автономный отопитель и вентилятор
26	Розетка в багажном отсеке
27	Топливный насос, форсунки (дизельного двигателя)
28	Головное устройство
29	Блок управления двигателя, обогрев вентиляции картера
30	Блок управления АКП, Haldex
31	Вакуумный насос
32	Стеклоподъёмники задних дверей
33	Электропривод подъёмно-сдвижного люка
34	Блок управления системы «Комфорт»
35	Сигнал тревоги
36	Омыватель фар
37	Передние сиденья с обогревом
38	Обогреваемые задние сиденья
39	Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
40	Вентилятор отопителя и климатической установки
41-42	Не используется
43-45	Тягово-сцепное устройство
46	Подогрев сидений
47	Автономный отопитель и вентиляция
48	Телефон
49	Переключатель освещения

Для получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

Сзади скобы/фиксатора будет виден значок открытого замочка. Теперь снимаем крышку.
После замены предохранителя устанавливаем крышку на блок предохранителей и сдвигаем стопорный фиксатор до упора назад.
Сзади скобы будет виден значок закрытого замочка — крышка заблокирована.

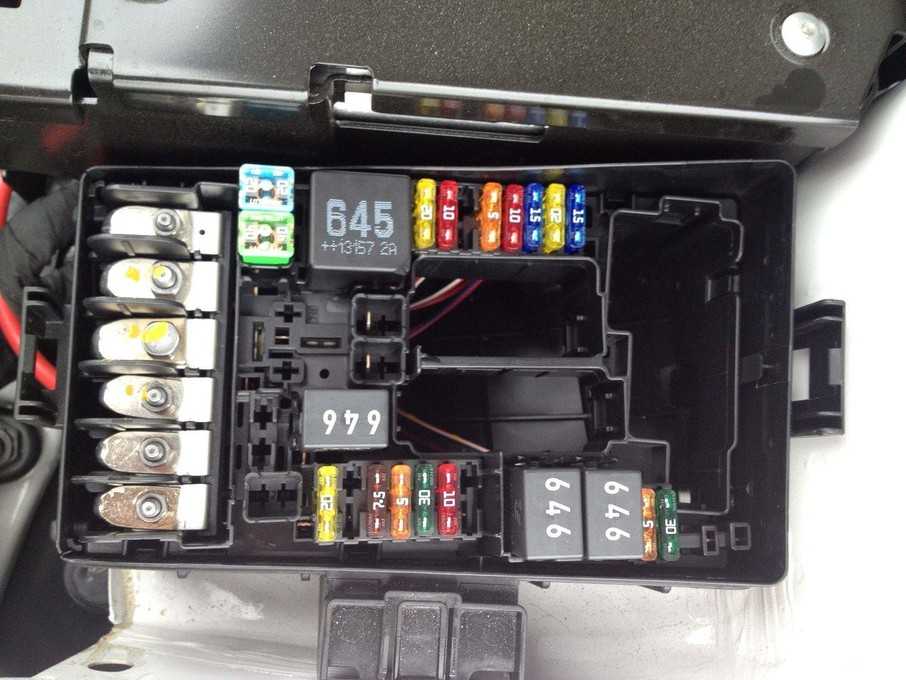

Блок под капотом

Расположен с левой стороны подкапотного пространства и закрыт защитной крышкой, которая крепится 2-мя фиксаторами по бокам.

Фото – пример блока

Схема

FS – блок плавких вставок высокой мощности

Обозначение. Вариант 1.

F1	20А/ 40А блок управления устройством (автоматическая КП с автоматической регулировкой расстояния)
F2	40А блок управления устройством ABS
F3	20А/ 30А Блок управления двигателем
F4	5А/ 10А  электроника двигателя, реле низкой тепло производительности
F5	10А реле выключения зажигания , электроника двигателя
F6	5А выключатель педали тормоза
F7	5А запорный клапан ОЖ , клапан ОЖ КП (у кода двигателя CJSA, CJSB, СННВ) / 10А электроника двигателя (у кода двигателя CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F8	10А лямбда-зонд, лямбда-зонд после катализатора (у кода двигателя CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд после катализатора -G130- (у кода двигателя СИРА, CJSA, CJSB, СННВ)
F9	5А блок управления временной автоматики накаливания -Л 79-, отопительное сопротивление вентиляции поддона картера двигателя -N79-  (у дизельных двигателей) / 10А Электроника двигателя (у кода двигателя CJSA, CJSB, СННВ) / 20А зажигание (у буквенных обозначений двигателя CJZB, CJZA, СИРА)
F10	15А реле топливного насоса  (у бензиновых двигателей) / 20А блок управления топливного насоса (у дизельных двигателей)
F11	40А нагревательный элемент дополнительного воздушного отопителя
F12	40А нагревательный элемент, дополнительного воздушного отопителя
F13	15А/30А мехатроника КП с двойным сцеплением КП
F14	30А реле обогрева лобового стекла skoda oktavia a7
F15	20А реле высокотонного звукового сигнала, высокотонный звуковой сигнал, звуковой сигнал низкого тона
F16	20А реле выключения зажигания
F17	7,5А главное реле, блок управления двигателя, блок управления ABS
F18	5А диагностика интерфейса информационной шины (у а/м без независимого отопления без системы старт-стоп), блок управления и контроля аккумулятора (у а/м с независимым отоллением с системой старт-стоп)
F19	30А блок управления электродвигателем стеклоочистителей
F20	10А звуковой сигнал противоугонного устройства
F21	20А блок управления устройством ABS
F22	5А блок управления двигателем
F23	30А стартер
F24	40А нагревательный элемент дополнительного воздушного отопителя
F25	–
F26	–
F27	–
F28	–
F29	–
F30	–
F31	15А вакуум-насос тормозного привода
F32	–
F33	–
F34	30А реле 2 обогрева лобового стекла
F35	–
F36	–
F37	20А блок управления дополнительным отопителем -J364-
F38	–

Реле

• Rel 1 — Реле запуска 1
• Rel 2 — Реле запуска 2
• Rel 3 — Реле звукового сигнала
• Rel 4 — Реле для большей тепло производительности
• Rel 5 — Главное реле

Обозначение. Вариант 2.

1. ESC, ABS, стояночный тормоз
2. ESC, ABS
3. Система управления двигателя
4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue)
5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
8. Лямбда-зонд
9. Зажигание, заслонка ОГ
10. Топливный насос, зажигание
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Обогрев ветрового стекла – слева
14. Обогрев ветрового стекла – справа
15. Звуковой сигнал
16. Зажигание, топливный насос, реле сжатого природного газа
17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Противоугонная сигнализация
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Резерв
30. Резерв
31. Вакуумный насос тормозной системы
32. Не используется
33. Масляный насос АКП
34. Межколёсный дифференциал передней оси
35. Не используется
36. Не используется
37. Автономный отопитель
38. Не используется

Шкода румстер не работает задний дворник

AnKor » Пт, 08 фев 2008, 13:18

Ага. Сдох. Я фшоке

Кузов — хэтчбэк. Было так: выехал с утра — всё нормально работало. Я пользуюсь им часто, но не интенсивно: так, пару взмахов, чтобы стекло протереть, перед выездом и если по ходу загрязнится.

Так вот, приехал, оставил машину на 15 минут, возвращаюсь, чтобы дальше ехать, жму на рычажок — а ничего не происходит. В передней панели щелчок как обычно слышен, а вот моторчик даже не пытается гудеть. Омыватель при этом сзади работает.

Ладно, поехал так (кстати, жутко не удобно, когда привык к чистому стеклу сзади), походу попробовал ещё несколько раз его включить — он не работал, не работал, но в одну из попыток — рывками еле-еле поднялся до почти вертикального положения и там заглох. Больше не срабатывает.

Так теперь и стоит поперёк стекла, пытался опустить рукой — не поддаётся, боюсь сломать

Предохранители ещё не проверял, да и раз он один раз ожил, значит скорее проблема в моторчике. Но странно, с чего бы это ему просто так сдохнуть.

Ни у кого такого не было?

PS: Машина на гарантии, так что на выходных обращусь в сервис, если не оживёт.

Источник

Замена

• Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
• Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
• При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
• Этим же инструментов ставят на место исправную деталь.

Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания

Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

Схема пошаговой замены предохранителей Шкода Октавия Тур А4

1. Блок предохранителей находиться под этой крышкой.

2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.

3. Вид предохранителей под крышкой.

4. Схема предохранителей.

5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.

Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.

6. Список сопротивлений предохранителей которые используются на Шкода Октавия.

Интересующие вопросы задаем в .

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Салонный блок предохранителей

В автомобилях с левосторонним рулевым упрвалением, блок предохранителей в салоне находится под приборной панелью, со стороны водителя, за доп. отделением для хранения (вещевое).

Расположение салонного блока предохранителей Шкода Кодиак

Для получения доступа к предохранителям необходимо:

• Нажать на защелку-фиксатор А и потянуть по направленю указателя 1;
• Затем потянуть крышку вещевого ящика по направлению указателя 2

В автомобилях Skoda Kodiaq с правосторонним рулевым управлением — салонный блок предохранителей находится за бардачком со стороны пассажира. Для доступа к нему необходимо:

• Открыть бардачок со стороны пассажира, потянуть стопор по направлению указателя 1 и отсоединить по указателю 2;
• Далее нужно разблокировать упоры А по указателю 3 и отсек бардачка откроется по напр-ию указателя 4.

На видео ниже наглядно продемонстрирован процесс замены предохранителя прикуривателя.

Блок под капотом

В моторном отсеке он находится с левой стороны. Для доступа одновременно сожмите фиксаторы крышки в направлении стрелок 1 и откройте крышку по стрелке 2.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,1,0 —>

p, blockquote 15,0,0,0,0 —>

Сам блок состоит из плавких вставок высокой мощности и плавких предохранителей.

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Обозначение

1. ESC, стояночный тормоз
2. ESC
3. Система управления двигателя
4. Вентилятор радиатора, регулятор давления топлива, электрический дополнительный отопитель, система предварительного накаливания, расходомер воздуха, тормозная система, компоненты двигателя
5. Зажигание, топливный насос, датчик уровня и температуры масла, компоненты двигателя
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, заслонка отработавших газов, подогрев системы вентиляции картера, компоненты двигателя
8. Лямбда-зонд, датчик NOx и сажевый фильтр
9. Насос системы охлаждения, зажигание, компоненты двигателя
10. Топливный насос
11. Дополнительный электрический отопитель, обогрев ветрового стекла
12. Дополнительный электрический отопитель
13. Масляный насос АКП
14. Не используется
15. Звуковой сигнал
16. Зажигание
17. ESC, система управления двигателя, катушка главного реле
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Не используется
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Не используется
26. Не используется
27. Автоматическая коробка передач
28. Не используется

Расположение предохранителей в моторном отсеке Skoda Octavia A5

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ

№	Потребитель
F1	Не используется
F2	Блок управления АКП
F3	Измерительный провод
F4	Клапаны ABS
F5	Блок управления АКП
F6	Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
F7	Питание клеммы 15, стартер
F8	Головное устройство
F9	Не используется
F10	Блок управления двигателя
F11	Блок управления автономного отопителя и вентиляции
F12	Блок управления шины данных
F13	Блок управления двигателя
F14	Зажигание
F15	Лямбда-зонд, система предварительного накаливания
F16	Блок управления бортовой сети, правая фара, правый задний фонарь
F17	Звуковой сигнал
F18	Усилитель цифрового процессора звукового сигнала
F19	Стеклоочиститель лобового стекла
F20	Насос системы охлаждения, клапан дозирования топлива
F21	Лямбда-зонд
F22	Выключатель педали сцепления, выключатель педали тормоза
F23	насос вторичного воздуха, расходомер воздуха, топливный насос высокого давления
F24	Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора
F25	Насос ABS
F26	Блок управления бортовой сети, левая фара, левый задний фонарь
F27	Насос вторичного воздуха, система предварительного накаливания
F28	Не используется
F29	Питание клеммы 30
F30	Клемма Xa)

Нюансы при замене предохранителей:

— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.

— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.

— всегда с собой нужно возить запас предохранителей.

— один потребитель электроэнергии может защищаться несколькими предохранителями.

— один предохранитель может защищать цепи нескольких электрических потребителей.

— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаются
после спада нагрузки.

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Дальний свет правый
F (Ф-2) / 5	–/– левый
F (Ф-3) / 10	Передняя противотуманная фара левая
F (Ф-4) / 10	–/– правая
F (Ф-5) / 20	Обогрев сидений, вентилятор печки
F (Ф-6) / 30	АБС (ABS)
F (Ф-7) / 30	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5	Топливная помпа (бензонасос)
F (Ф-9) / 10	Центральный замок
F (Ф-10) / 10	Дневные ходовые огни
F (Ф-11) / 10	Система кондиционирования
F (Ф-12) / 10	Подсветка салона, стоп сигнал
F (Ф-13) / 30	АБС (ABS) дополнительно
F (Ф-14) / 30	Зарезервировано
F (Ф-15) / 10	Зарезервировано
F (Ф-16) / 15	Зарезервировано
F (Ф-17) / 15	Зарезервировано
F (Ф-18) / 10	Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10	Печной отопитель, электрический усилитель руля
F (Ф-20) / 10	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5	Электрический привод стеклоподъемников
F (Ф-22) / 5	Аварийка
F (Ф-23) / 5	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5	Замок зажигания
F (Ф-25) / 5	Задняя передача
F (Ф-26) / 5	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20	Обогрев заднего стекла
F (Ф-28) / 15	Габарит правый
F (Ф-29) / 15	Габарит левый
F (Ф-30) / 20	Задняя противотуманная фара
F (Ф-31) / 15	Ближний свет левый
F (Ф-32) / 15	–/– правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Какой за что отвечает / что обеспечивает
K 2	Обогрев заднего стекла
K 3	Реле модуля управления силовым агрегатом
K 4	Реле топливной помпы
K 5	Зарезервировано
K 6	Дополнительное реле вентилятора системы охлаждения
K 7	Обогрев лобового стекла (основное)
K 8	–/– (дополнительное)
K 9	Система кондиционирования
K 10	Электрический вентилятор системы охлаждения
K 11	Центральный замок
K 12	Стартер (дополнительно)
K 13	Контакты сердцевины замка зажигания
K 14	Зарезервировано
K 15	Очиститель лобового стекла (дворники)
K 16	На фары, дальний свет оптики
K 17	Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.
