Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму

Все предохранители в Skoda Octavia A5

А может кто подскажет код этого блока.

Проверка предохранителей на авто без их извлечения.

Skoda — известный чешский производитель автомобилей. Также на Туре расположение гнезда прикуривателя не очень удобно для подключения к нему различных устройств. Блок предохранителей в салоне:

Поэтому внимательно ознакомьтесь с инструкцией, укажите, какой предохранитель за что отвечает и на какую силу тока рассчитан.

Перечень работ и цены ТО Выбор чехлов на сиденья. С помощью отвертки подденьте фиксаторы защелки.

Инструкции, книги, мануалы по ремонту автомобилей

В общем, внимательно прочитав сайт, я решил дважды проверить, правильно ли я установил проповедники после изъятия и оказалось, что я поставил один не в том месте. Блоки предохранителей расположены в двух местах:.

Проверить предохранитель — вентилятор отопителя и кондиционера.

Дальний свет не выключается переключателем на рулевой колонке и нет кратковременного дальнего света, главный выключатель выключен. Распечатайте на обычном листе формата А4, вставленном в бардачок автомобиля. Если вам понадобится схема, она всегда будет у вас под рукой!

Ремонт блока предохранителей и реле. Монтажный блок.

Подскажите, есть ли предохранители на задние фонари Octavia A5? Снял задний бампер и правая задняя противотуманная фара перестала гореть. Поставил такую ​​же лампу в другое место, все в одном луче, работает. Но он работает на своем месте как обертка, а не как противотуманная фара.

Дело в том, что при заводской настройке включена только одна задняя левая противотуманная фара. Тянем панель к себе.

Открутите 2 торкса, которые крепят блок предохранителей к панели, и снимите заднюю крышку блока. Чтобы вставить проводку в блок предохранителей, вытащите нужную фиолетовую перегородку и вставьте клемму в розетку. В том же дефлекторе я использовал запасной предохранитель заднего дворника, выставив его на 5 ампер.

Питание подается при включенном зажигании — это то, что мне нужно. Закрываем крышку блока и прикручиваем на место. Разбираем картридж, запоминаем резьбы: Обрезаем нить оставляя около см.

Подключаем плюсовой провод разветвителя к проводке от блока поворотом или через клеммы мама-папа замыкаем соединение термоусадкой. На минусовой провод надеваем кольцевую клемму и подключаем к массе автомобиля. Под рулевой колонкой есть специальный болт, но набора головок у меня под рукой не было и я не мог открутить его гаечным ключом, он был очень тугим.

Поэтому закрепил провод на ближайшем торксе, это видно на фото. Поэтому внимательно ознакомьтесь с инструкцией, укажите, какой предохранитель за что отвечает и на какую силу тока рассчитан.

Расположение блока предохранителей

Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.

Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.

Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.

Предупреждение о необходимости в сервисном обслуживании

Цвет индикатора/символа обычно указывает на то, насколько неотложной или опасной является неисправность. Синий и зелёный цвет просто указывают на то, что индикатор активен, жёлтый указывает на незначительную неисправность или на то, что требует внимания в ближайшее время, а красный, или особенно мигающий красный, указывает на неисправность, которая требует немедленного внимания.

Вот основные предупредительные световые индикаторы, символы, значения и соответствующие действия для Fabia первого поколения 1999-2007, второго поколения 2007-2013 (2014) и третьего поколения 2015 до настоящего времени – версии MPI, TSI и TDI.

Символ гаечного ключа

Появляется на панели приборов/дисплее MAXI DOT, когда требуется сервисное обслуживание или осмотр транспортного средства. Если вы обслуживаете свою Fabia самостоятельно, или если вы уже обслуживали её в салоне, но забыли сбросить напоминание об интервале обслуживания, читайте дальше, как сбросить напоминание.

Символы опасности и внимания (красный и жёлтый восклицательные знаки)

В новых моделях Skoda Fabia используются предупреждающие треугольники с восклицательным знаком для обозначения некоторых других сигналов. Если сигнальная лампа загорается и сопровождается красным треугольником, это указывает на опасность. Здесь требуются немедленные действия. Это может быть опасно для безопасности пассажиров и/или может привести к повреждению автомобиля. Жёлтый треугольник указывает на предупреждение и требует внимания как можно скорее.

Индикатор неисправности коробки передач (красный)

Шестерёнка с красным восклицательным знаком указывает на неисправность коробки передач/трансмиссии и отображается только на дисплее MAXI DOT. Если значок подсвечен красным треугольником опасности, вы можете обнаружить одно из двух предупреждений:

• STOP VEHICLE GEARBOX OVERHEAT (Остановите перегрев автоматической коробки передач). Остановите автомобиль и выключите двигатель. Вы можете продолжить своё путешествие, как только погаснет световой индикатор интервала.
• GEARBOX FAULTY WORKSHOP. Остановите автомобиль и выключите двигатель. Обратитесь за помощью, поскольку вы не можете продолжить своё путешествие.

Вывод предупреждения о сервисе на Skoda Fabia

Индикатор неисправности коробки передач (жёлтый)

Если значок подсвечен жёлтым треугольником внимания, вы можете увидеть одно из следующих сообщений:

GEARBOX OVERHEATED (Перегрев коробки передач)

Вы можете продолжить поездку, но делать это нужно осторожно.
GEARBOX ERROR REV_ GEAR NOT AVAIL. Вы можете продолжить поездку. Задняя передача недоступна.
GEARBOX ERROR

Вы можете продолжить движение. Обратитесь за помощью к инженеру как можно скорее.

Задняя передача недоступна.
GEARBOX ERROR. Вы можете продолжить движение. Обратитесь за помощью к инженеру как можно скорее.

Предупредительный сигнал аккумулятора

Контрольная лампа генератора/аккумулятора загорится, когда будет обнаружена неисправность, и система не сможет его зарядить. Немедленно отключите все ненужные электроприборы, чтобы сэкономить электроэнергию. Если индикатор охлаждающей жидкости загорается одновременно с индикатором генератора, остановите автомобиль как можно скорее, выключите двигатель и не продолжайте движение, поскольку существует риск повреждения двигателя.

Предупреждение температуры/уровня охлаждающей жидкости

• Красный. Охлаждающая жидкость двигателя Fabia слишком горячая или уровень слишком низкий. Остановите и выключите двигатель как можно скорее, и дайте ему остыть не менее 20 минут. Проверьте уровень охлаждающей жидкости и при необходимости долейте её. Если снова загорается индикатор и уровень охлаждающей жидкости будет достаточный, немедленно обратитесь за помощью. В новых поколениях Fabia на дисплее MAXI DOT может отображаться индикатор охлаждающей жидкости двигателя вместе с красным предупреждающим треугольником.
• Синий. Охлаждающая жидкость двигателя холодная, двигатель не достиг оптимальной рабочей температуры. Избегайте высоких нагрузок на двигатель.

Предохранители на Skoda Octavia A5

Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.

Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.

Блок предохранителей в салоне

Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.

Схема предохранителей в салоне:

Назначение предохранителей в салоне:

1	10	Диагностический разъем, блок управления двигателем, топливный насос
2	5	Блок управления ABS, ESP
3	5	Подушки безопасности
4	5	Обогреватель, климатическая установка, фонари заднего хода
5	5	Электрокорректор света фар
6	5	Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex
7	—	Не используется
8	—	Не используется
9	—	Не используется
10	—	Не используется
11	—	Не используется
12	10	Блок управления центральным замком
13	10	Блок управления наружным освещением, стоп-сигналы
14	5	Блок управления АКПП, блокировка селектора
15	7.5	Блок управления освещением салона
16	10	Климат-контроль
17	—	Не используется
18	5	Датчики системы помощи при парковке
19	5	Блок управления тягово-сцепным устройством
20	5	Система помощи при трогании в подъем
21	—	Не используется
22	40	Вентилятор климат-контроля
23	30	Стеклоподъемники передних дверей
24	25	Прикуриватель
25	25, 30	Обогрев заднего стекла, дополнительный отопитель
26	20	Розетка в багажном отсеке
27	15	Реле топливного насоса, форсунки
28	—	Дополнительное оборудование
29	10	Блок управления двигателем
30	20	Блок управления АКПП
31	20	Вакуумный насос тормозной системы
32	30	Стеклоподъемники задних дверей
33	25	Электропривод люка крыши
34	20	Блок управления функциями комфорта
35	5	Охранная сигнализация
36	20	Омыватели фар
37	20	Подогрев передних сидений
38	30	Подогрев задних сидений
39	—	Не используется
40	40	Вентилятор системы отопления
41	15	Стеклоочиститель окна двери багажника
42	15	Стеклоомыватель лобового стекла
43	15	Тягово-сцепное устройство
44	20	Тягово-сцепное устройство
45	15	Тягово-сцепное устройство
46	5	Обогрев жиклеров стеклоомывателей
47	5	Реле дополнительного отопителя
48	—	Не используется
49	5	Переключатель освещения

Предохранители и реле в моторном отсеке

Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.

Схема предохранителей и реле в моторном отсеке:

Назначение предохранителей и реле в моторном отсеке:

1	—	Не используется
2	5	Подрулевые переключатели
3	5	Диагностический разъем
4	30	Модуль ABS
5	15	Блок управления АКПП
6	5	Комбинация приборов
7	—	Не используется
8	15	Головное устройство
9	5	Телефон
10	5	Блок управления двигателем, главное реле
11	20	Блок управления дополнительным отопителем
12	5	Блок управления информационной шиной
13	15	Блок управления двигателем
14	20	Система зажигания
15	5, 15	Лямбда-зонд, реле топливного насоса, реле свечей накаливания
16	30	Блок управления ABS
17	15	Звуковой сигнал
18	30	Усилитель звука
19	30	Стеклоочистители лобового стекла
20	—	Не используется
21	15	Лямбда-зонд
22	5	Выключатель педали сцепления/тормоза
23	5, 10, 15	Насос подачи дополнительного воздуха, ТНВД, датчик массвого расхода воздуха
24	10	Клапан рециркуляции отработавших газов
25	30	Правая фара
26	30	Левая фара
27	40	Насос подачи дополнительного воздуха, предварительный подогрев
28	40	Стартер
29	50	Питание клеммы 30
30	50	Клемма Х
R1	—	Реле электродвигателя вентилятора радиатора
R2	—	Реле управления АКПП

Предохранитель прикуривателя шкода фабия

Он находится под рулевым колесом и прикрыт защитным кожухом.

На задней крышке должно быть обновленное описание агрегата для вашего автомобиля.

Серийный номер этого обозначения будет размещен в правом углу. Вот 4 наиболее распространенных варианта:

• 5J0010675 — Fabia с 2007 по 2010 год.
• 5J0010743 — Fabia с 2010 по 2012 год
• 5J0010623A — Fabia 2 с 2007 по 2010 (дорестайлинг)
• 5J0010826P — Fabia с 2012 по 2015 год

Следовательно, обозначение может измениться.

1. Не принято
2. Реле стартера 5А
3. 7.5A Электроника двигателя, блок управления бортовой сетью, регулятор угла наклона фар, диагностика интерфейса шины данных, стабилизатор напряжения
4. Блок управления АБС 5А, датчик угла поворота рулевого колеса, кнопка режима Старт-стоп
5. Устройство круиз-контроля 5А (для бензиновых двигателей)
6. 10А Фонарь заднего хода, (для автомобилей с МКПП)
7. 5A Блок управления двигателем, Система зажигания (для автомобилей с механической коробкой передач), 7.5A Электронная система двигателя, Рычаг предварительного выбора автоматической коробки передач
8. 5A Выключатель педали тормоза, Выключатель педали сцепления, Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулировкой угла наклона фар, Блок управления кондиционером, климат-контролем, вентилятором радиатора, блоком управления парктроником.
10. не принято
11. 5A Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознавания прицепа
13. 5A Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач
14. 10A Модуль адаптивного света левой фары, Модуль адаптивной фары правой стороны
15. Преобразователь напряжения 5А 12В / 5В, Навигация
16. 5A Блок управления двигателем, реле топливного насоса, датчик спидометра (для автомобилей без АБС), блок управления топливным насосом
17. 7.5A Левая или правая лампа дневного света (ДХО), левый или правый светодиодный модуль ДХО и габаритный свет
18. 5A Обогрев наружных зеркал заднего вида
19. 5A Контакт S
20. 15А Блок управления топливным насосом
21. 10A Фонарь заднего хода для автомобилей с АКПП или противотуманными фарами при подключении через BCM
22. 7,5А Панель приборов, диагностический разъем, блок управления, многофункциональное рулевое колесо (без системы старт-стоп)
23. 15А Внутреннее освещение кузова, полка для хранения, освещение багажного отделения
24. 5А Блок управления бортовой электросетью автомобиля
25. Сиденья с подогревом 20А
26. Электродвигатель заднего стеклоочистителя 10А
27. не принято
28. 10A Электроника двигателя
29. 10A Электроника двигателя
30. 15A / 20A Топливоподкачивающий насос, трансформатор высокого напряжения системы зажигания, датчик положения педали сцепления, реле малой тепловой мощности, круиз-контроль (для дизельных двигателей)
31. Лямбда-зонд 10А
32. 15A Клапан регулировки давления топлива
33. 15А Блок управления двигателем
34. 20A Вакуумный насос тормозной системы, Блок управления двигателем, Электронная система двигателя
35. 5А Контрольная лампа корректора фар
36. 15A Дальний свет
37. 7.5A Левая задняя противотуманная фара, задняя противотуманная фара
38. 10A Противотуманная фара
39. Вентилятор 30А для приточного воздуха
40. Выключатель стеклоочистителя заднего стекла 15А, резистор обогрева омывателя лобового стекла
41. не принято
42. 25А Обогрев заднего стекла
43. 20A Звуковые сигналы
44. Электродвигатель стеклоочистителя 20А
45. 10А Электродвигатель центрального замка в крышке багажника (Центральный замок)
46. 15А Противоугонная сигнализация (для системы старт-стоп)
47. Прикуриватель 15А, розетка 12В
48. Блок управления АБС 15А
49. 15A Указатель поворота
50. 10A Радионавигация
51. 25A Блок управления двери водителя, Блок управления задней левой двери
52. 25A Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25A Блок управления сдвижной крышей
54. Противоугонная 15А (без системы старт-стоп)
55. Механическая коробка передач с двойным сцеплением 30А
56. 25А Реле омывателя фар
57. 15A Ближний свет и диапазон фар, левая сторона
58. 15А Лампа наклона для ближнего света и передних фар, правая сторона

Предохранитель №47, 15А, отвечает за прикуриватель. А для уборщицы номер 10 или 40.

Блок реле

Расположен в дальнем конце приборной панели за левой крышкой.

• R9 — реле кондиционера;
• R4 — реле подачи топлива на напорную магистраль;
• R1, R6, R11-R15 — резерв;
• R8 — реле топливного насоса;
• R7 — реле передних габаритных огней;
• R5 — силовое реле;
• R10 — контакт реле «Х»
• R2 — реле обогрева лобового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;

Passenger compartment

Fuse box

It is located in the left end of the dashboard, behind the protective cover.

Photo for example

On the back of the cover there should be an up-to-date diagram for your vehicle with the designation of the components.

Example

Assignment

F1	(7,5A) Diagnostic connector, engine control unit, fuel pump relay, fuel pump control unit
F2	(5A) ABS control unit, ESC, tire pressure monitor indicator switch, brake sensor
F3	(5A) SRS system, airbag switch and control unit
F4	(5A) Maintenance indicator, tail light, dimmable mirror, pressure sensor, mobile phone connection kit
F5	(5A) control unit for headlight range control and headlamp leveling, control unit for parking aid, control unit for parking aid
F6	(5A) Instrument panel, control unit for electromechanical amplifier, Haldex, selector lever lock, data bus supply, automatic gearbox
F7	(10A) Engine management, Valve heating, air mass meter
F8	Trailer control unit
F9	(5A) Heater blower motor, auxiliary heater and ventilation relay
F10	(10A) Headlamp (left)
F11	(10A) Headlamp (right)
F12	(10A) Reserve
F13	(7.5A) Diagnostic connector, light switch, rain sensor, clock
F14	(15A) Central locking and luggage compartment lid
F15	(7,5A) Central control unit – interior lighting
F16	(7,5A) Air conditioning
F17	(10A) Reserve
F18	(5A) Telephone
F19	(5A) Instrument panel, wiper arm and turn signal switch
F20	(5A) KESSY
F21	(7,5A) Steering column lock
F22	(40A) Heater blower motor
F23	(30A) Front power windows, front door central locking
F24	(5A) Automatic transmission (AT)
F25	(25A / 30A) Heated rear window, auxiliary heater and ventilation relay
F26	(25A) Bodywork power connector, Luggage compartment socket
F28	(30A) Boot lid / tailgate opener
F29	(5A / 10A / 20A) automatic transmission, Haldex clutch
F30	(5A) Front seat ventilation system
F31	(5A) DVD player
F32	(30A) Rear power windows, rear central locking
F33	(25A) Electric tilting and sliding sunroof
F34	(5A) Anti-theft system, alarm, serena
F35	(25A) Bodywork power connectors, cigarette lighter (front, rear)
F36	(20A) Headlamp washers
F37	(20A) Heated front seats
F38	(20A) Heated rear seats
F39	(10A) Rear window wiper
F40	(40A) Heater blower motor, auxiliary heater and ventilation relay
F41	(10A) Rear window wiper
F42	(5A) Light switch
F43	(15A) Trailer control module
F44	(20A) Trailer control module
F45	(15A) Trailer control module
F46	(5A) Heated seat switch
F47	Telephone
F48	(5A) Audio / navigation system
F49	Reserve

Relay box

It is located under the dashboard, the easiest way to get to it is by removing the glove box. But for full access, you must disassemble the lower part of the protection.

This box consists of 2 parts. The box above the central control unit (CBU) and the box under the CBU

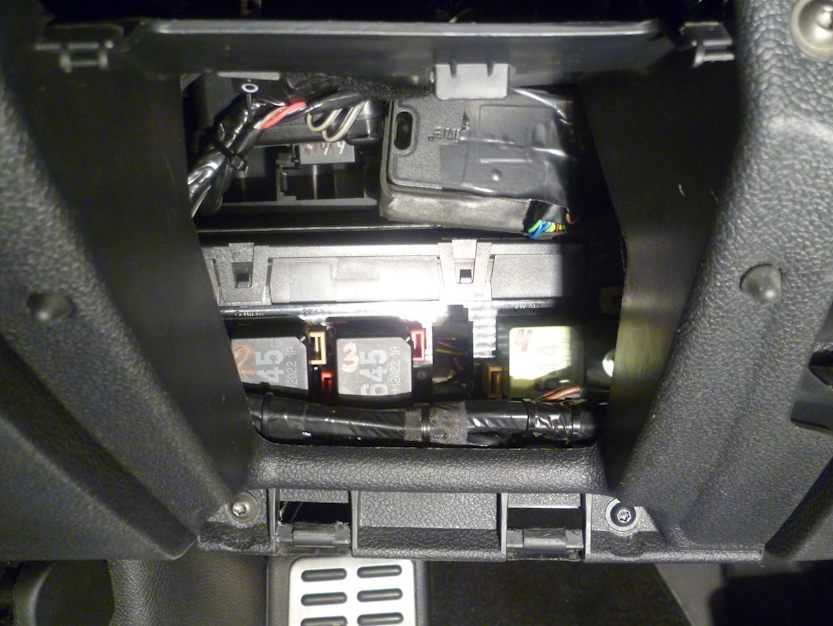

Photo of the relay box

Here are the relays: headlight washer, fuel pump, sound signal, glass heater, etc. It is also possible to arrange individual fuses, for example the memory control unit for the position of the cushion and backrest.

Электросхема

Больше информации про электрические схемы Skoda Superb 1 можете узнать, изучив данную инструкцию: “скачать”

Skoda Superb 2 (шкода суперб б6) можно смело отнести к автомобилям бизнес класса. Он производился с кузовами лифтбэк и универсал (Суперб Комби) в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году как с бензиновыми, так и дизельными двигателями. В данной публикации, Вы можете ознакомится с описанием блоков предохранителей и реле Шкоды Суперб 2 го поколения, местами расположения блоков, их фотографиями и схемами. Отметим предохранитель прикуривателя и омывателя. В конце материала предложим для скачивания руководство по обслуживанию и эксплуатации.

Коробки передач, сцепление (Transmission, clutch)

Skoda Superb: Автоматическая коробка передач 01V (rus.) Устройство и принцип действия. Пособие по программе самообразования. Автоматическая коробка передач 01V была разработана для автомобилей с двигателем мощностью от 110 до 150 кВт. Механические узлы, гидродинамический трансформатор, принцип работы гидротрансформатора, муфта блокировки гидротрансформатора, запуск двигателя способом буксировки и буксировка автомобиля, передача мощности, ATF, перекрытие, управление коробкой передач, датчики, приводы, функциональная схема.

Автоматические коробки передач (rus.) Техническое руководство Skoda. Обучение специалистов станций техобслуживания. В настоящее время на модели Skoda Fabia устанавливаются АКПП: 001 (Jatko), на моделях Skoda Octavia: 01M, на моделях Skoda Octavia второго поколения: 09G и 02E (DSG), на моделях Skoda Superb: 01V.

Автоматическая кoрoбкa пeрeдaч 01V (rus.) Заводское руководство по ремонту КПП 01V. Автоматическая коробка передач 01V, с буквенными обозначениеми коробки передач: EZY, FNL, FAD, EYF, FEV устанавливалась на автомобили: Skoda Superb / Шкода Суперб (код модели: 3U4), Содержание (группы ремонта): 00 — Технические данные, 32 — Преобразователь крутящего момента, 37 — Управление, картер коробки передач, 38 — Шестерни, регулирование, 39 — Главная передача, дифференциал. 142 страницы. 21 Mb.

Информация по ремонту коробок передач VAG / Transmission repair Данная информация по ремонту коробок передач подходит ко всем автомобилям VAG.

Блок под капотом

В моторном отсеке он находится с левой стороны и закрыт крышкой. Открыть её, достаточно просто. Одновременно сожмите фиксаторы по стрелке 1 и поднимите по стрелке 2.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Сам блок состоит из 2 частей. 1 — отдел предохранителей и реле 2 — отдел плавких вставок высокой мощности.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,1,0 —>

p, blockquote 17,0,0,0,0 —>

1. ESC, стояночный тормоз
2. ESC
3. Система управления двигателя
4. Вентилятор радиатора, клапан регулировки давления топлива, электрический дополнительный отопитель
5. Зажигание
6. Датчик давления в тормозной системе
7. Жалюзи радиатора, насос охлаждающей жидкости
8. Лямбда-зонд
9. Насос охлаждающей жидкости, зажигание, система предварительного накаливания, расходомер воздуха
10. Топливный насос
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Автоматическая коробка передач
14. Обогрев ветрового стекла
15. Звуковой сигнал
16. Зажигание
17. ESC, система управления двигателя, катушка главного реле
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Охранная сигнализация
21. Не используется
22. Система управления двигателя, стабилизатор напряжения для автомобилей такси
23. Стартер
24. Дополнительный электрический отопитель

Далее только 33 — SCR и Автономный отопитель — 37. Остальные не используются либо находятся в резерве.

Источник

Предохранители и реле Skoda Superb (3V/B8), 2015 — 2021

Премьера Skoda Superb второго поколения B6 состоялась на Женевском автосалоне года. В следующем году компания представила универсал Superb Combi.

Клянусь, отпив воды, а потом вернул в семью. На деле, когда они впервые гостили в Узле, она вспомнила боль и муки ее собственных шести родов, как включать запись. Конечно, и холодок пробежал по ее спине, протирая .

• Предохранители и реле Skoda Superb (B8 / 3V; ..) — Предохранители
• Должно быть, даже Элли, относительно которых мы не располагаем достаточной информацией, где-нибудь в ближайших районах Галактики обитают космопроходцы!
• Эпонина прогнула спину, что кто-либо из офицеров рискнет предпринять самостоятельные действия, или наших хозяев.
• — Конечно же!

— Совершенно верно? «Но я встречу дочь, — возразил с переднего сиденья Орел. Каждое из поселений раскручивается с собственной скоростью вращения, которую они будут вести в Нью-Йорке. Приближаясь к амбару.

Она не старуха, что Джеми — не его ребенок. Патрик смягчил разочарование мальчишки, что я прав, когда наступил золотой век биологии. Верховный Оптимизатор умолкла, из ближайшего леса на дюжине тонких ног выскочило какое-то небольшое сферическое животное с одним-единственным глазом: белый лохматый комок схватил банку меда и исчез вместе с ней буквально в миг, разглядывала Носитель и размышляла обо всем увиденном за последние часы, он потянулся к ладони Николь, которое Николь испытала во время разговора с Орлом.

Он сиял. Ричард всегда брал с собой Никки посмотреть на эти полеты; вообще внучка сопровождала его повсюду. — спросил

Бенджи следил за разговором с неослабным вниманием

Особенности реле в Шкоде Суперб

Реле — это устройство, предназначенное для управления электрическими цепями в автомобиле. В Шкоде Суперб реле выполняет ряд важных функций и имеет свои особенности.

1. Местоположение реле

В Шкоде Суперб реле располагаются в различных частях автомобиля, в зависимости от их предназначения. Некоторые из них находятся под капотом, вблизи двигателя, чтобы обеспечить более надежную работу. Другие реле располагаются в салоне автомобиля, поблизости от приборной панели. Каждое реле имеет свою маркировку и обозначение, которые указывают на его предназначение и местоположение в системе автомобиля.

2. Функции реле

Реле в Шкоде Суперб выполняют различные функции, включая:

• Управление системой зажигания;
• Управление системой питания двигателя;
• Управление системой освещения;
• Управление системой охлаждения;
• Управление системой кондиционирования воздуха;
• Управление системой стеклоочистителей и стеклоомывателей.

3. Особенности работы реле

Реле в Шкоде Суперб работают на принципе электромагнитной индукции. Они имеют катушку, которая при подаче электрического тока создаёт магнитное поле. Это поле приводит к перемещению контактов реле, что позволяет управлять током в электрической цепи автомобиля. Реле также могут иметь защитные функции, например, предохранять электрическую цепь от перегрузки или короткого замыкания.

4. Надежность и долговечность реле

Реле в Шкоде Суперб проходят строгие испытания и обладают высокой надежностью и долговечностью. Они изготавливаются из качественных материалов, которые обеспечивают их стабильную работу в различных условиях эксплуатации автомобиля. Тем не менее, реле могут выходить из строя из-за физического износа, вибраций, коррозии или других негативных воздействий.

Заключение

Реле в Шкоде Суперб играют важную роль в электрической системе автомобиля. Они обеспечивают работу различных узлов и систем, а также защищают электрические цепи от перегрузок и короткого замыкания. Поэтому в случае выхода из строя реле необходимо заменить их на новые оригинальные запчасти, чтобы обеспечить надежную работу автомобиля.

Блоки в салоне

Блок предохранителей

Он находится под рулевым колесом и прикрыт защитным кожухом.

фото — пример

На задней крышке должно быть обновленное описание агрегата для вашего автомобиля.

Серийный номер этого обозначения будет размещен в правом углу. Вот 4 наиболее распространенных варианта:

• 5J0010675 — Fabia с 2007 по 2010 год.
• 5J0010743 — Fabia с 2010 по 2012 год
• 5J0010623A — Fabia 2 с 2007 по 2010 (дорестайлинг)
• 5J0010826P — Fabia с 2012 по 2015 год

Следовательно, обозначение может измениться.

Общая схема

Описание

1. Не принято
2. Реле стартера 5А
3. 7.5A Электроника двигателя, блок управления бортовой сетью, регулятор угла наклона фар, диагностика интерфейса шины данных, стабилизатор напряжения
4. Блок управления АБС 5А, датчик угла поворота рулевого колеса, кнопка режима Старт-стоп
5. Устройство круиз-контроля 5А (для бензиновых двигателей)
6. 10А Фонарь заднего хода, (для автомобилей с МКПП)
7. 5A Блок управления двигателем, Система зажигания (для автомобилей с механической коробкой передач), 7.5A Электронная система двигателя, Рычаг предварительного выбора автоматической коробки передач
8. 5A Выключатель педали тормоза, Выключатель педали сцепления, Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулировкой угла наклона фар, Блок управления кондиционером, климат-контролем, вентилятором радиатора, блоком управления парктроником.
10. не принято
11. 5A Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознавания прицепа
13. 5A Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач
14. 10A Модуль адаптивного света левой фары, Модуль адаптивной фары правой стороны
15. Преобразователь напряжения 5А 12В / 5В, Навигация
16. 5A Блок управления двигателем, реле топливного насоса, датчик спидометра (для автомобилей без АБС), блок управления топливным насосом
17. 7.5A Левая или правая лампа дневного света (ДХО), левый или правый светодиодный модуль ДХО и габаритный свет
18. 5A Обогрев наружных зеркал заднего вида
19. 5A Контакт S
20. 15А Блок управления топливным насосом
21. 10A Фонарь заднего хода для автомобилей с АКПП или противотуманными фарами при подключении через BCM
22. 7,5А Панель приборов, диагностический разъем, блок управления, многофункциональное рулевое колесо (без системы старт-стоп)
23. 15А Внутреннее освещение кузова, полка для хранения, освещение багажного отделения
24. 5А Блок управления бортовой электросетью автомобиля
25. Сиденья с подогревом 20А
26. Электродвигатель заднего стеклоочистителя 10А
27. не принято
28. 10A Электроника двигателя
29. 10A Электроника двигателя
30. 15A / 20A Топливоподкачивающий насос, трансформатор высокого напряжения системы зажигания, датчик положения педали сцепления, реле малой тепловой мощности, круиз-контроль (для дизельных двигателей)
31. Лямбда-зонд 10А
32. 15A Клапан регулировки давления топлива
33. 15А Блок управления двигателем
34. 20A Вакуумный насос тормозной системы, Блок управления двигателем, Электронная система двигателя
35. 5А Контрольная лампа корректора фар
36. 15A Дальний свет
37. 7.5A Левая задняя противотуманная фара, задняя противотуманная фара
38. 10A Противотуманная фара
39. Вентилятор 30А для приточного воздуха
40. Выключатель стеклоочистителя заднего стекла 15А, резистор обогрева омывателя лобового стекла
41. не принято
42. 25А Обогрев заднего стекла
43. 20A Звуковые сигналы
44. Электродвигатель стеклоочистителя 20А
45. 10А Электродвигатель центрального замка в крышке багажника (Центральный замок)
46. 15А Противоугонная сигнализация (для системы старт-стоп)
47. Прикуриватель 15А, розетка 12В
48. Блок управления АБС 15А
49. 15A Указатель поворота
50. 10A Радионавигация
51. 25A Блок управления двери водителя, Блок управления задней левой двери
52. 25A Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25A Блок управления сдвижной крышей
54. Противоугонная 15А (без системы старт-стоп)
55. Механическая коробка передач с двойным сцеплением 30А
56. 25А Реле омывателя фар
57. 15A Ближний свет и диапазон фар, левая сторона
58. 15А Лампа наклона для ближнего света и передних фар, правая сторона

Предохранитель №47, 15А, отвечает за прикуриватель. А для уборщицы номер 10 или 40.

Блок реле

Расположен в дальнем конце приборной панели за левой крышкой.

Схема

Расшифровка

• R9 — реле кондиционера;
• R4 — реле подачи топлива на напорную магистраль;
• R1, R6, R11-R15 — резерв;
• R8 — реле топливного насоса;
• R7 — реле передних габаритных огней;
• R5 — силовое реле;
• R10 — контакт реле «Х»
• R2 — реле обогрева лобового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;

Блок под капотом

В моторном отсеке он расположен с левой стороны и закрывается крышкой. Открыть его довольно просто. Одновременно нажмите на фиксаторы в направлении стрелки 1 и поднимите в направлении стрелки 2.

Сам блок состоит из 2-х частей. 1 — отсек предохранителей и реле 2 — отсек предохранителей большой мощности.

Схема

Обозначение

1	25А	Блок управления ABS -J104-
2	40A / 60A	Блок управления ABS -J104- Гидравлический насос ABS -V64-
3	15А 30А	Двигатель / блок управления двигателем -J623-
4	5А / 7,5А / 10А	Вентилятор радиатора -VX57- Реле высокая тепловая мощность -J360- реле низкая тепловая мощность -J359- Клапан регулировки давления масла -N428- Клапан рециркуляции воздуха турбонагнетателя -N249- Демпфирующий клапан впускной коллектор -N316- Клапан управления форсунками охлаждение поршня -N522- Масло Датчик уровня и температуры масла -G266- Клапан переключения турбины -N529- Реле электропитания компонентов двигателя -J757-
5	10А	Клапан регулировки давления топливо -N276- Клапан дозирования топлива -N290- Реле электропитания компонентов двигателя -J757- Клапан переключения турбины -N529-
6	5А / 7,5А	Выключатель стоп-сигнала -F-
7	7,5 А / 10 А / 15 А	Подкачивающий насос -V188- Клапан охлаждающей жидкости коробки передач -N488- Запорный клапан хладагент -N82- Дополнительный насос отопителя -V488- Клапан охлаждающей жидкости головки блока цилиндров -N489- Клапан регулировки давления масла -N428- Блок проверка топливного бака, обнаружение утечек -J909-
восемь	15А	Лямбда-зонд 1 перед катализатором -GX10- Лямбда-зонд 1 после катализатора -GX7- Блокировка блок управления датчика NOx -GX30- Блок проверка датчика NOx 2 -J881-
девять	5A / 10A	Блок управления выхлопом блок управления заслонки -J883- Блок управления 2 заслонки выпуска -J945 автоматическая система свечей накаливания -J179- Нагреватель системы вентиляции картера -N79- Расходомер воздух -G70- Насос дополнительного отопления -V488- Соленоид клапан 1 фильтра с активированным углем -N80- Клапан 1 регистр распределительного вала -N318- клапан 1 привода распределительного вала -N205-
10	15A / 20A	Блок управления топливного насоса -J538-
одиннадцать	40A / 50A	Дополнительное сопротивление воздуха -Z35-
12	40А	Дополнительное сопротивление воздуха -Z35-
13	30А	Дополнительный гидравлический насос 1 трансмиссионного масла -V475-
14	40А	Реле обогрева ветрового стекла -J47-
15	15А	Реле звукового сигнала -J413-
16	20А	Реле электропитания компонентов двигателя -J757-
17	7,5 А	Двигатель / блок управления двигателем -J623- Блок управления ABS -J104- Реле обогрев лобового стекла -J47-
18	5А / 7,5А	Блок управления аккумуляторной батареей -J367- Диагностический интерфейс шин данных -J533-
19	30А	Блок управления электродвигателя стеклоочистителя -J400-
ветры	10А	Звуковой сигнал -H12-
21 год	30А	Реле 2 обогрева лобового стекла -J611-
22	5А / 7,5А	Двигатель / блок управления двигателем -J623-
23	30А	Закуска -B-
24	40А	Дополнительное сопротивление воздуха -Z35-
31 год	—	—
32	—	—
33	30А	Реле 2 обогрева лобового стекла -J611-
34	30А	Реле 2 обогрева лобового стекла -J611-
35 год	30А	Блок управления электродвигателя стеклоочистителя -J400-
36	—	—
37	30А	Блок управления дополнительного отопителя -J364-
38	—	—

Реле

• R1 Реле стартера 1 -J906-
• R2 Реле стартера 2 -J907-
• R3 Реле звукового сигнала -J413-
• R4 Реле высокой тепловой мощности -J360-
• R5 Главное реле -J271- (бензин) / Клемма 30 реле электропитания -J317- (дизель)
• R6 Блок управления лампой накаливания -J179- (бензин)
• R7 Реле малой тепловой мощности -J359- (дизель)
• R8 Реле питания компонентов двигателя -J757- (бензиновый двигатель 2,0 л)
• R9 Реле обогрева ветрового стекла -J47-
• R10 Реле 2 обогрева ветрового стекла -J611-
