Назначение предохранителей
Каждый предохранитель защищает определённую цепь автомобиля. Рассмотрим подробно назначение предохранителей на приборе Subaru, обозначенные цифрами от 1 до 37. Элемент под символом:
- А – является основным;
- 1, 9 и 18– отвечает за работу бесступенчатой и автоматической трансмиссии;
- 2, 3 – регулирует функционирование правосторонних и центральных звуковых оповещений;
- 4, 5 – контролирует ближний свет обеих фар;
- 6 – регулирует функционирование бензонасоса;
- 7, 8 – контролирует дальнее освещение обеих фар;
- 10 – контролирует автогенератор;
- 11 – отвечает за обогрев салона автомобилей, работающих на дизтопливе;
- 11 – регулирует вспомогательную программу EyeSight;
- 12 – отвечает за верхний люк;
- 13, 14, 16 и 17 – отвечает за функционирование двигателя;
- 15 – отвечает за катушку зажигания;
- 19 – контролирует работу освещения;
- 20 – регулирует работу блока задних фонарей;
- 21 – регулирует работу поворотников и аварийного освещения;
- 22 – отвечает за дверные замки;
- 23, 24 – отвечает за очистку заднего и ветрового стекла;
- 25 – отвечает за очиститель ветрового стекла;
- 26 – контролирует обогрев всех зеркал и заднего стекла, а также регулирует анти-обледенение стеклоочистительных щеточек;
- 27 – отвечает за подачу вторичного воздуха;
- 28, 29 – отвечает за вентиляцию в салоне;
- 30 – регулирует работу аудиосистемы;
- 31, 32 – регулирует работу дополнительных и главных вентиляторов;
- 33 – регулирует систему ABS/VDC;
- 34 – контролирует запальные свечи в дизельных моделях;
- 35, 36 – контролируют работу противотуманных фар;
- 37 – является резервным.
Все элементы, находящиеся в основном отсеке имеют разную силу тока с мощностью от 7,5A до 30A. Количество предохранителей в автомобиле может быть больше ста. Механизмы, находящиеся в салоне также важны. Внутри блока находятся 33 элемента, которые непосредственно выполняют регулирование той или иной функции транспортного средства.
Какой у вас предохранитель стартера на Subaru Legacy?
Мы будем сейчас, прежде чем найдем где находится предохранитель стартера на вашем автомобиле, объясните вам, какой предохранитель стартера находится на вашем Subaru Legacy. До сих пор автомобили не оснащались стартерными предохранителями, поскольку они выделяют значительную энергию при запуске двигателя и, кроме того, не всегда стабильны. Однако с нескольких лет производители начали встраивать предохранитель на соленоид стартера на 150/200 ампер, который «защищает вспомогательные части» стартера вашего Subaru Legacy, например, зажигание. Однако есть еще один предохранитель, который существует дольше и который также связан со стартером, это предохранитель. предохранитель F8, который обычно составляет 20/25 ампер и называется предохранителем возбуждения стартера на Subaru Legacy .
Предохранители и реле Subaru Legacy 1999-2003
Рассмотрены автомобили Subaru Legacy 1998, 1999, 2000, 2001, 2002, 2003 года выпуска и Subaru Outback.
Блок предохранителей и реле в моторном отсеке.
Где находится блок предохранителей под капотом.
схема расположения предохранителей и реле в блоке.
Предохранитель главного вентилятора радиатора системы охлаждения
20 А (Н4) или 30 А (Н6)
Предохранитель дополнительного вентилятора радиатора системы охлаждения
20 А-(Н4) или 30 А (Н6)
Реле главного вентилятора системы охлаждения (1)
Реле главного вентилятора системы охлаждения (2) (Н6) или реле дополнительного вентилятора радиатора системы охлаждения (Н4)
Реле дополнительного вентилятора системы охлаждения (1) (Н6)
Реле дополнительного вентилятора системы охлаждения (2) (Н6) или реле противотуманных фар (Н4)
Реле звукового сигнала
Реле правой фары
Реле левой фары
Разъем отключения полного привода и VDC (некоторые модели)
Предохранитель звукового сигнала, аварийной сигнализации.
Предохранитель часов, переключателя освещения салона.
Предохранитель блока управления АКПП, системы ABS.
Предохранитель комбинации приборов и индикатора подушек безопасности (модели до 2003 г.) или реле зажигания (модели с 2003 г.)
Предохранитель звукового сигнала; аварийной сигнализации; блока управления центральным замком (модели с 2003 г.); датчика наличия ключа в замке зажигания (модели с 2003 г.).
Предохранитель переключателя освещения
Предохранитель левой фары
10 А (модели до 2003 г.) или 15 А (модели с 2003 г.)
Предохранитель правой фары; комбинации приборов (модели с 2003 г.).
Главная плавкая вставка
Плавкая вставка блока реле
Плавкая вставка реле электродвигателя отопителя; реле противотуманных фар; блока управления ABS; модулятора давления VDC.
Плавкая вставка замка зажигания
Разъем DLC; блок управления двигателем; блок управления иммобилайзером; главное реле.
Плавкая вставка блока управления центральным замком; прерывателя цепи электростеклоподъёмников.
Плавкая вставка блока управления ABS; модулятора давления VDC.
50 А (модели до 2003 г. и модели с VDC с 2003 г.) или 30 А (модели без VDC с 2003 г.)
Плавкая вставка аудиосистемы McIntosh (некоторые модели)
Блок предохранителей в салоне Subaru Legacy, Subaru Outback.
Расположен за ящичком для монет.
Схема расположения предохранителей в блоке.
Источник статьи: http://avtoblokrele.ru/subaru/predohraniteli-i-rele-subaru-legacy-1999-2003.html
Предохранители и блоки реле для Subaru Impreza (1998-2001) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Subaru Impreza (1998, 1999, 2000, 2001).
Проверка и замена предохранителей
Предохранители плавятся при перегрузке, чтобы предотвратить повреждение жгута проводов и электрооборудования. Если какие-либо осветительные приборы, аксессуары или другие электрические элементы управления не работают, проверьте соответствующий предохранитель. Если предохранитель перегорел, замените его.
- Поверните ключ зажигания в положение «LOCK» и выключите все электрические аксессуары.
- Снимите крышку.
- Определите, какой предохранитель может перегореть.
- Вытащите предохранитель съемником. Съемник предохранителей хранится в крышке главного блока предохранителей в моторном отсеке.
- Осмотрите предохранитель. Если он перегорел, замените его запасным предохранителем того же номинала. Запасные предохранители хранятся в крышке главного блока предохранителей в моторном отсеке.
- Если тот же предохранитель снова перегорит, это указывает на неисправность его системы. Обратитесь к дилеру SUBARU для ремонта.
Уведомление
- Никогда не заменяйте предохранитель на предохранитель более высокого номинала или на другой материал, кроме предохранителя, поскольку это может привести к серьезным повреждениям или возгоранию.
- Мы рекомендуем всегда иметь при себе сменные предохранители.
Блок предохранителей на приборной панели
Блок предохранителей расположен за лотком для монет со стороны водителя. Откройте лоток для монет и потяните его горизонтально, чтобы снять.
| № | А | Цепи защищены |
|---|---|---|
| 1 | 15 | Вентилятор отопителя |
| 2 | 15 | Вентилятор отопителя |
| 3 | 15 | Запасной |
| 4 | 20 | Передняя розетка для аксессуаров, прикуриватель, зеркала заднего вида с дистанционным управлением |
| 5 | 10 | Задний фонарь, стояночный свет |
| 6 | 15 | Подушка безопасности SRS |
| 7 | 15 | Противотуманные фары |
| 8 | 20 | Соленоид ABS |
| 9 | 15 | Радио, Часы |
| 10 | 15 | Запасной |
| 11 | 15 | Система зажигания двигателя, подушка безопасности SRS |
| 12 | 10 | Регулировка яркости подсветки |
| 13 | 15 | Запасной |
| 14 | 15 | Блокировка переключения АКПП, ABS, Круиз-контроль |
| 15 | 20 | Стеклоочиститель и омыватель, Стеклоочиститель и омыватель заднего стекла |
| 16 | 20 | Стоп-сигнал |
| 17 | 15 | Кондиционер |
| 18 | 15 | Задний фонарь, индикатор поворота, сигнальная лампа системы подушек безопасности SRS |
| 19 | 20 | Розетка для аксессуаров сзади, обогреватель сиденья |
Блок предохранителей в моторном отсеке
| № | А | Цепи защищены |
|---|---|---|
| 20 | 20 | Вентилятор охлаждения радиатора (основной) |
| 21 год | 20 | Вентилятор охлаждения радиатора (Sub) |
| 22 | 20 | Обогрев заднего стекла |
| 23 | 15 | Сигнальная лампа аварийной сигнализации, звуковой сигнал |
| 24 | 15 | Электрический дверной замок |
| 25 | 10 | Блок управления АКПП |
| 26 | 10 | Генератор |
| 27 | 15 | Фара (правая) |
| 28 | 15 | Фара (левая сторона) |
| 29 | 20 | Выключатель освещения |
| 30 | 15 | Часы, Внутреннее освещение |
Главный предохранитель и плавкая вставка
Основные предохранители и плавкие вставки предназначены для плавления во время перегрузки, чтобы предотвратить повреждение жгута проводов и электрического оборудования. Проверьте главные предохранители и плавкую вставку, если какой-либо электрический компонент не работает (кроме стартера), а другие предохранители исправны. Перегоревший главный предохранитель или плавкая вставка подлежат замене. Используйте только запасные части с тем же номиналом, что и основной плавкий предохранитель или плавкая вставка. Если главный предохранитель или плавкая вставка перегорят после замены, обратитесь к ближайшему дилеру SUBARU для проверки электрической системы.
Источник статьи: http://4838.ru/predohraniteli-i-bloki-rele-dlya-subaru-impreza-1998-2001-so-shemami-i-opisaniem/
Замена предохранителей
Внимание:
При замене предохранителя не допускайте, чтобы новый предохранитель имел больший номинал, а также не используйте в качестве предохранителя различные подручные материалы, так как в обоих случаях это может привести серьезным повреждениям или пожару.
Конструкция предохранителей предусматривает расплавление их плавкой перемычки при электрических перегрузках для предотвращения повреждения электропроводки и электрического оборудования. Предохранители находятся в двух блоках.
Один из них расположен за крышкой под панелью приборов со стороны водителя. Чтобы снять крышку, потяните ее на себя.
Другой (главный блок предохранителей) расположен в моторном отсеке.
Запасные предохранители хранятся в крышке основного блока предохранителей, расположенного в моторном отсеке.
Пинцет для предохранителей хранится в основном блоке предохранителей, расположенном в моторном отсеке.
Если не работают какие-либо лампы, вспомогательное электрооборудование или другие электрические органы управления, проверьте состояние соответствующего предохранителя. Если предохранитель перегорел, замените его новым.
1. Поверните замок зажигания в положение «LOCK»/«OFF» для отключения всех электрических устройств автомобиля.
2. Снимите крышку.
3. Определите, какой из предохранителей мог перегореть. Для этого посмотрите на внутреннюю сторону крышки каждого блока предохранителей или обратитесь к описанию предохранителей ниже.
4. Извлеките предохранитель с помощью специального пинцета для предохранителей.
5. Проверьте состояние предохранителя. Если он перегорел, замените его запасным предохранителем с таким же номиналом.
Предохранители и реле Subaru Legacy
Рассмотрены автомобили Subaru Legacy второго поколения 1994, 1995, 1996, 1997, 1998, 1999 года выпуска.
Блок предохранителей и реле в салоне.
схема расположения предохранителей и реле в блоке Subaru Legacy.
Реле обогревателя заднего стекла
Реле электродвигателя вентилятора системы охлаждения
(15A) Фонари заднего хода, указатели поворота
(20A) Очиститель/омыватель лобового стекла, очиститель/омыватель заднего стекла
(20A) Прикуриватель, электропривод зеркала заднего видана двери, подогреватели зеркал заднего вида на дверях, подогрев сидений
(10A) Передний/задний габарит(лев.), лампа подсветки номерного знака
(10A) Передние и задние габариты -правые
(15A) Передние противотуманные фары
(20A) Обогреватель заднего стекла
(15A) Блок управления системы SRS, натяжитель ремня безопасности
(10A) Реостат подсветки комбинации приборов
(10A) Система управления подвеской
(20A) Центральный замок
(20A) Стоп-сигналы, звуковой сигнал
(20A) Электродвигатель вентилятора системы охлаждения
(10A) Электронный блок управления двигателем (ECM), электронный блок управления КПП(ТСЫ)

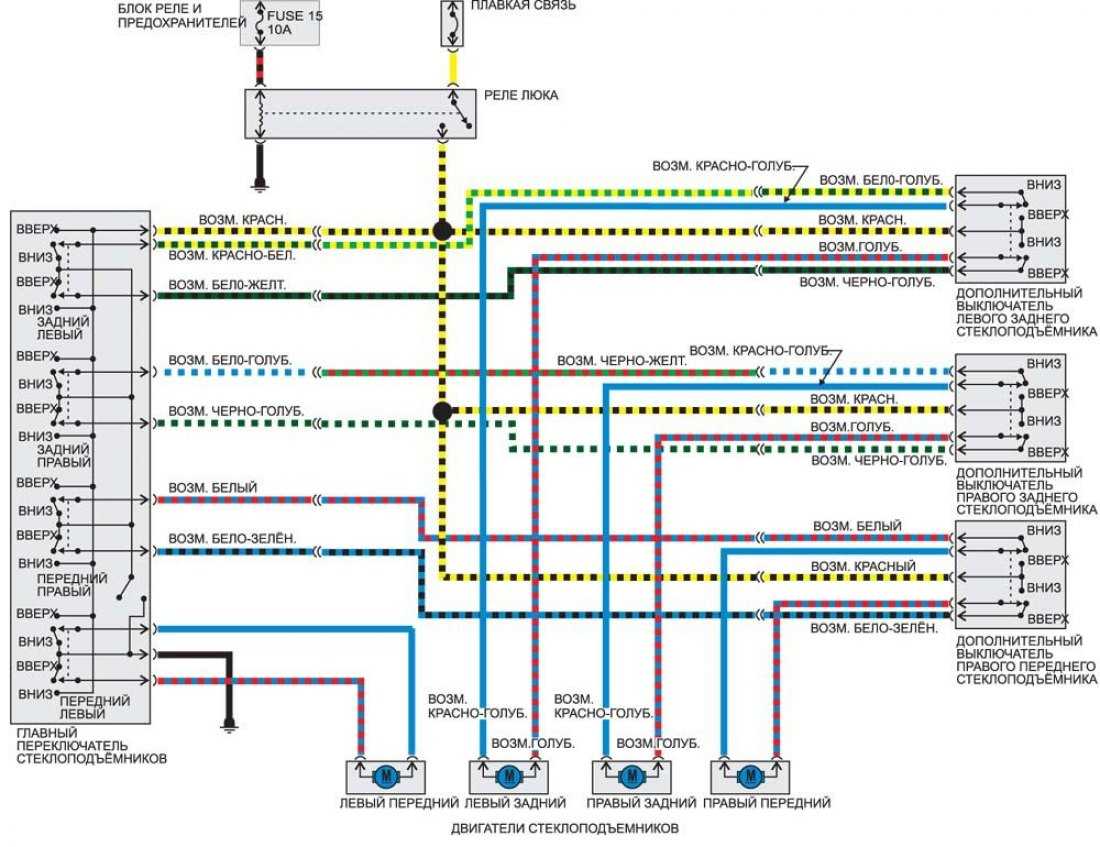

(10A) Корректор фар, комбинация приборов, лампы системы освещения в дневное время, реле электропривода стеклоподъемников/люка, система активной подвески, электродвигатель вентилятора отопителя, таймер непристегнутого ремня безопасности, блок системы предупреждения о превышении допустимой скорости движения
(15A) Управление двигателем, система зажигания, топливный насос, электронный блок управления SRS, электронный блок управления КПП
(15A) Часы, аудиосистема, усилитель антенны
(10A) Система ABS, система поддержания скорости
(15A) Электродвигатель вентилятора кондиционера/отопителя
(15A) Электродвигатель вентилятора кондиционера/отопителя
Источник статьи: http://avtoblokrele.ru/subaru/predohraniteli-i-rele-subaru-legacy.html
Как провести замену
Предохранитель, как и любой автомобильный механизм может выйти из строя. Поэтому, для исключения повреждений электропроводки необходимо регулярно проверять их состояние и при необходимости заменять на новые. Запасные детали Subaru Legacy находятся в крышке основного блока устройства, находящегося в моторном отсеке. Пинцет для замены деталей хранится вместе с дополнительными элементами.
При неисправности каких-либо датчиков или запчастей автомобиля, необходимо незамедлительно провести самостоятельную проверку работоспособности неисправной детали.
Если отвечающий за устройство электро-предохранитель сгорел — обновите его, выполнив несложные махинации:
При неоднократном сгорании детали, необходимо прибегнуть к помощи автомеханика для проведения ремонтных работ. Повторяющаяся неисправность может говорить о серьезных проблемах в электрической цепи, защиту которой выполняет уже замененный предохранитель.
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловинаРис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Предохранители и реле Subaru Legacy 2003-2009
Рассмотрены автомобили Subaru Legacy и Subaru Outback 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
Блок предохранителей и реле в моторном отсеке.
расположен около аккумуляторной батареи.
схема расположения предохранителей и реле в блоке под капотом Subaru Legacy, Subaru Outback.
Реле обогревателя заднего стекла
Реле задних габаритов
Реле звукового сигнала
Реле системы кондиционирования
(30A) Система ABS/ESP
(25A) основной вентилятор
(25A) Электродвигатель вентилятора системы охлаждения
(25A) Электродвигатель вентилятора системы охлаждения
(15A) Правая фара
(15A) Звуковой сигнал
(25A) обогреватель заднего стекла
(15A) Топливный насос
(15A) Электронный блок управления трансмиссией (TCM)
(15A) Указатели поворотов и аварийная сигнализация
(20A) выключатель стояночного тормоза
(50A) Цепи замка зажигания
(50A) Система ABS/ESP
(30A) Управление двигателем
(30A) Управление двигателем
Схема расположения блока под капотом тип B.
Реле обогревателя заднего стекла
Реле звукового сигнала
Реле системы кондиционирования
Реле дальнего света фар
Реле насоса системы подачи воздуха на выпуск
Реле насоса системы подачи воздуха на выпуск
Реле насоса системы подачи воздуха на выпуск
(30A) Система ABS/ESP
(25A) Электродвигатель вентилятора системы охлаждения
(25A) Электродвигатель вентилятора системы охлаждения
(15A) Звуковые сигналы
(15A) Топливный насос
(15A) Электронный блок управления трансмиссией (TCM)
(60A) Насос системы подачи воздуха на выпуск
(10A) Система подачи воздуха на выпуск
(50A) Цепи замка зажигания
(50A) Система ABS/ESP
(30A) Управление двигателем
(30A) Управление двигателем
Блок предохранителей в салоне Subaru Legacy, Subaru Outback.
блок находится со стороны водителя под панелью приборов.
Для доступа к предохранителям необходимо открыть крышку, расположенную над рычагом открывания капота, и, потянув на себя, снять ее.
Схема расположения предохранителей в блоке.
(20A) Задние противотуманные фонари, вентилятор багажного отсека, разъем сцепного устройства
(15A) Блокировка дверей
(15A) Реле антиобледенителя щеток стеклоочистителя ветрового стекла, верхний люк
(15A) Комбинация приборов
(7.5A) Дистанционное управление зеркалами заднего вида, Реле подогрева сидений, Подсветка зеркальца в солнцезащитном козырьке
(15A) Комбинация приборов, Центральный блок управления
(20A) Обогрев зеркал, Антиобледенитель щеток стеклоочистителя ветрового стекла
(7,5A) Разъем подключения дополнительного оборудования
(7,5A) Блок управления указателями поворотов, Часы
(15A) Блок управления АКПП, Система подушек безопасности (Вспомогательная)
(20A) Разъем питания дополнительного оборудования (задняя)
Источник статьи: http://avtoblokrele.ru/subaru/predohraniteli-i-rele-subaru-legacy-2003-2009.html
Назначение предохранителей
Каждый предохранитель защищает определённую цепь автомобиля. Рассмотрим подробно назначение предохранителей на приборе Subaru, обозначенные цифрами от 1 до 37. Элемент под символом:
- А – является основным;
- 1, 9 и 18– отвечает за работу бесступенчатой и автоматической трансмиссии;
- 2, 3 – регулирует функционирование правосторонних и центральных звуковых оповещений;
- 4, 5 – контролирует ближний свет обеих фар;
- 6 – регулирует функционирование бензонасоса;
- 7, 8 – контролирует дальнее освещение обеих фар;
- 10 – контролирует автогенератор;
- 11 – отвечает за обогрев салона автомобилей, работающих на дизтопливе;
- 11 – регулирует вспомогательную программу EyeSight;
- 12 – отвечает за верхний люк;
- 13, 14, 16 и 17 – отвечает за функционирование двигателя;
- 15 – отвечает за катушку зажигания;
- 19 – контролирует работу освещения;
- 20 – регулирует работу блока задних фонарей;
- 21 – регулирует работу поворотников и аварийного освещения;
- 22 – отвечает за дверные замки;
- 23, 24 – отвечает за очистку заднего и ветрового стекла;
- 25 – отвечает за очиститель ветрового стекла;
- 26 – контролирует обогрев всех зеркал и заднего стекла, а также регулирует анти-обледенение стеклоочистительных щеточек;
- 27 – отвечает за подачу вторичного воздуха;
- 28, 29 – отвечает за вентиляцию в салоне;
- 30 – регулирует работу аудиосистемы;
- 31, 32 – регулирует работу дополнительных и главных вентиляторов;
- 33 – регулирует систему ABS/VDC;
- 34 – контролирует запальные свечи в дизельных моделях;
- 35, 36 – контролируют работу противотуманных фар;
- 37 – является резервным.
Все элементы, находящиеся в основном отсеке имеют разную силу тока с мощностью от 7,5A до 30A. Количество предохранителей в автомобиле может быть больше ста. Механизмы, находящиеся в салоне также важны. Внутри блока находятся 33 элемента, которые непосредственно выполняют регулирование той или иной функции транспортного средства.
