Блок в салоне Suzuki Liana (Aerio)

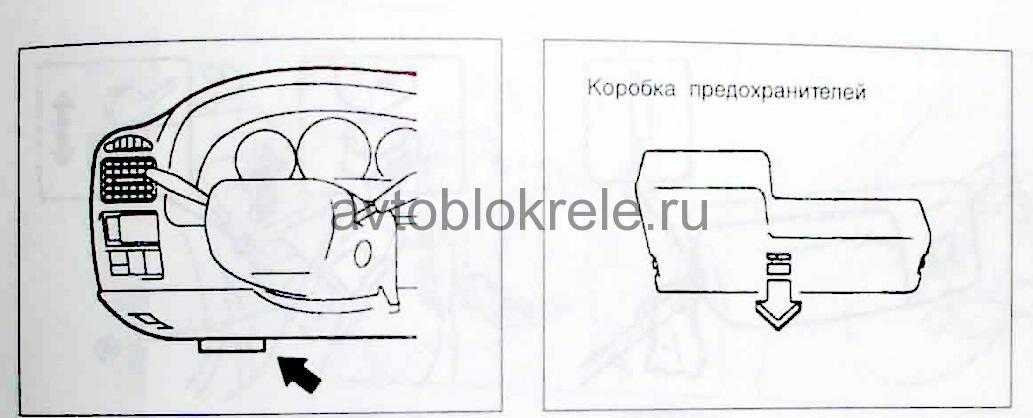

Он расположен под панелью со стороны водителя, за защитной крышкой.

Фото пример

Схема

Обозначение

12	10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi)
13	15А Подогрев сиденья
14	20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла
15	15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM
16	10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря
17	10А Аварийная сигнализация
18	15А Резерв
19	10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков
20	20А Центральный замок
21	Резерв
22	15А Электронный блок управления SRS
23	15А Генератор, Катушки зажигания
24	10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами
25	15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника
26	10А Электронный блок управления ABS
27	10А Комбинация приборов
28	15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель
29	15А Разъем питания дополнительного оборудования

Отдельно, вне блока, под панелью могут находится некоторые реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, A так же предохранитель на электрические стеклоподъемники и блок управления усилителем рулевого управления на 30А.

Расположение блока и назначение предохранителей

Основной монтажный блок Опель Вектра В находится в салоне под приборной панелью. Для доступа к нему достаточно снять защитную крышку слева от рулевой колонки. Один предохранитель может защищать один или несколько узлов в одном контуре одинакового номинала (сила тока в амперах). Для установки и подключения дополнительного оборудования предусмотрены резервные гнёзда и разъёмы для реле.

Назначения предохранителей в монтажном блоке

Номер предохранителя на схеме блока	Номинальная сила тока (амперы)	Контур защищаемой электроцепи
1	—	резерв
2	30A	Привод вентилятора системы охлаждения, цепь питания кондиционера
3	40A	Нагревательный элемент на заднем стекле
4	—	резерв
5	—	резерв
6	10A	Контроллер корректора света фар, цепь ближнего света
7	10A	Задний правый габаритный огонь, задние габаритные огни
8	10A	Правая фара дальнего света
9	30A	Привод омывателя фар
10	20A	Цепь звукового сигнала на рулевой колонке
11	30A	Центральный замок (блокировка)
12	20A	Противотуманные огни
13	—	резерв
14	30A	Привод щёток стеклоочистителя
15	— аемой электроцепи блоканом блокеедусмотрены гнёзда резе контуре одинкового номинала (сила тока в амперах).откого зам—	резерв
16	10A	Задний противотуманный свет
17	30A	Цепь привода передних стеклоподъёмников
18	10A	Подсветка номерного знака
19	20A	Цепь топливного насоса
20	30A	Цепь привода задних стеклоподъёмников
21	—	резерв
22	20A	Контур освещения салона, подсветки приборной панели, магнитолы, аварийной сигнализации
23	—	резерв
24	10A	Левая фара на ближний свет
25	10A	Задний левый габаритный огонь
26	10A	Левая фара дальнего света
27	—	резерв
28	—	резерв
29	10A	Огни аварийной сигнализации, привод управления зеркалами заднего вида
30	30A
31	—	резерв
32	—	резерв
33	20A	Вывод на разъём прицепа
34	20A	Дополнительная цепь аудиосистемы
35	10A	Трансмиссия АКПП, АВS
36	20A	Подогрев передних кресел
37	10A	Цепь прикуривателя в салоне
38	10A	Стоп-сигнал
39	10A	Датчики трансмиссии АКПП
40	10A	Привод вентилятора на радиаторе системы охлаждения
41	10A	Цепь подогрева зеркал

Каждый предохранитель окрашен в определённый цвет, который соответствует значению номинальной силы тока:

• 10А – красный
• 20А – жёлтый
• 30А – зелёный
• 40А – оранжевый

При замене перегоревших плавких вставок на новые можно ориентироваться на цвет, если маркировка на разъёмах отсутствует или к ней затруднён доступ. Не допускается установка временных перемычек – это приводит к коротким замыканиям и выходу из строя остального электрооборудования, а в контуре с высоким напряжением перемычка может привести к возгоранию. Неисправный предохранитель (плавкую вставку) извлекают из гнезда специальным пинцетом, стараясь не повредить проводку. Пинцет обычно входит в комплектацию монтажного блока и расположен сбоку или на любом резервном разъёме.

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Где находятся предохранители на сузуки эскудо 1995 г в

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.

Информация по схемам актуальна для моделей Сузуки Гранд Витара / Эскудо 1 поколение 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска с бензиновыми двигателями G16A (1,6 л), J20A (2,0 л), Н25А (2,5 л), Н27А (2,7 л).

В салоне

Монтажный блок находится с левой стороны приборной панели за пластиковой крышкой.

Схема предохранителей в салоне Grand Vitara / Escudo
№	Расшифровка	Ток, А
11	реле габаритов	15
12	противотуманные фары	15
13	центральный замок	20
14	главное реле ENG	15
18	аварийная сигнализация)	15
19	звуковой сигнал, выключатель стоп- сигналов	15
20	блоки управления двигателем, АКПП, SRS, внутреннее освещение, комбинация приборов, система дистанционного управления центральным замком, часы, магнитола, комбинация приборов	15
22	датчик положения селектора АКПП, выключатель аварийной сигнализации, выключатель фонарей заднего хода, привод корректора фар	15
23	переключатель управления очистителем и омывателем, э/дв очистителей, э/дв насоса омывателя	15
24	генератор, комбинация приборов, электронный блок управления двигателем/ двигателем и АКПП, катушки зажигания, реле топливного насоса, кислородные датчики, блоки управления ABS, кондиционером, 4WD, датчик замедления	20
27	выключатель обогревателя стекла задней двери, реле э/м муфты компрессора кондиционера, реле э/дв вентилятора конденсатора, выключатель обогреватебя зеркал	15
30	переключатель управления зеркалами, магнитола, часы, прикуриватель гранд витара / эскудо	20
31	реле вентилятора отопителя/ кондиционера	30
32	электропривод стеклоподъемников	30

Схема элементов салонного блока Grand Vitara (модели со съемным верхом)
№	Ток, А	Описание
11	10	TURN BACK — свет заднего хода
12	15	WIPER WASHER — стеклоочиститель
13	20	IG METER — комбинация приборов
14	20	CIGAR RADIO (Прикуриватель)
18	15	REAR DEFG
19	15	обогрев сидений
21	30	POWER WINDOW — стеклоподъемник
22	—
23	15	TAIL
24	15	FOG — противотуманный фары
25	20	DOOR LOCK — центральный замок
28	15	HAZARD — аварийная сигнализация
29	15	STOP HORN — гудок, лампы стоп сигнала
30	10	DOME
32	30	реле вентилятора отопителя/ кондиционера
35	25	реле э/м муфты компрессора кондиционера, реле э/дв вентилятора конденсатора
36	15	система SRS

Схема Grand Vitara (кроме моделей со съемным верхом, с 1998 г.), Escudo с 2000 г.
№	Ток, А	Расшифровка
11	10	TURN BACK
12	15	WIPER WASHER — омыватель окна
13	20	IG METER
14	25	CIGAR RADIO (прикуриватель)
15	15	разъем подключения доп. оборудования
16	—
17	—
18	25	REAR DEFG
19	15	обогрев сидений
20	25	электропривод управления люком
21	15	реле кислородных датчиков
23	15	реле фар №2, блок управления системой освещения в дневное время, система автоматического включения освещения
24	15	FOG — птф
25	20	DOOR LOCK — центральный замок
26	—
27	—
28	15	HAZARD — сигнализация
29	20	STOP HORN — стоп сигналы, гудо
30	15	DOME
32	30	HEATER FUSE
33	30	POWER WINDOW — стеклоподъемник
34	—
35	25	A/C FUSE — кондиционер
36	15	AIR BAG CASSETTE FUSE — подушка безопасности

Ниссан Примера Р11 Блок Предохранителей Расшифровка

Nissan Primera

Доступный в 3 поколениях с автомобилями, фургонами и подъемниками. 1-е поколение. p10, выполнено в 1990, 1991, 1992, 1993, 1994, 1995 годах. 2-е. p11, в 1996, 1997, 1998, 1999, 2000 годах. Третье. p12, в 2001, 2002, 2003, 2004, 2005, 2006 годах. и 2007. Мы представим информацию, описывающую блоки предохранителей и реле Nissan на примерах p11 и p12 (2-го и 3-го поколения), фотографии, схемы и назначение деталей

Обратите особое внимание на предохранители прикуривателя

Компоновка электронных компонентов, предохранителей и реле

Деловое свидание, встреча

1. Блок предохранителей;
2. реле переключения;
3. выключатель стоп-сигнала;
4. защитное устройство
5. реле громкоговорителя;
6. реле омывателя фар;
7. реле громкоговорителя;
8. противоугонная система (иммобилайзер);
9. корректор фар;
10. реле кодовой лампы;
11. блок управления подушками безопасности;
12. блок управления АКПП;
13. блок управления двигателем;
14. реле кондиционера;
15. реле топливного насоса;
16. реле тумана;
17. реле стеклоподъемника;
18. реле размораживания заднего стекла;
19. кронштейн блока предохранителей;
20. сигнальное реле;
21. реле переключения;
22. реле системы зажигания;
23. реле переключения;
24. вентилятор реле вентилятора

Штатная магнитола с предохранителями

Версия 1

READ Nissan и Honda задерживают перезапуск китайских заводов из-за коронавируса

Фото.

Описание

Сверху вниз, слева направо.

1. Двигатель вентилятора
2. Кондиционирование воздуха
3. Приборная доска
4. INJ (система впрыска)
5. Электрические компоненты / Внутренняя лампа
6. Двигатель вентилятора
7. Поворотники
8. Топливный насос
9. подушки безопасности
10. Датчик кислорода и холостого хода
11. Датчик скорости
12. Размораживание задних стекол (если есть)
13. Приборная панель электрических компонентов
14. Более легкий
15. Abs
16. Сигнал стартера
17. Задняя щетка
18. Противотуманные фары
19. Зеркала
20. Стоп сигналы
21. Кисти
22. Дополнительная розетка
23. Аудио система
24. Автоматическая коробка передач
25. сигнализация

Предохранитель отвечает за 3-й предохранитель прикуривателя в среднем ряду 15А.

Таблица. схема

Вариант 2

Фото

Таблица обозначений

Предохранитель отвечает за прикуриватель 2-го предохранителя в верхнем ряду на 15А. Фигура окружена красноватым цветом.

Блоки под капотом

Деловое свидание, встреча

1. блок предохранителей в моторном отсеке;
2. Блок управления прессом;
3. блок реле;
4. электродвигатель для калькулятора лобового стекла;
5. реле подогрева дизельных автомобилей;
6. реле левой фары;
7. эстафета;
8. реле вентилятора радиатора;
9. реле блока управления двигателем;
10. вспомогательное реле;
11. реле 1 вентилятор вентилятора;
12. реле вентилятора нагнетателя 2;
13. нейтральное реле;
14. реле кондиционера;
15. реле стеклоочистителя заднего стекла;
16. реле правой фары;
17. стеклоомыватель

READ Как Снять Щиток Приборов Мерседес Вито 639

Пример фото релейного блока.

Количество деталей и их назначение могут отличаться от представленных. Записанная дорожка будет применена к обложке.

Блок предохранителей

Опция 1

Схема фото

Описание

Вариант 2

Схема фото

Перевод обозначений на русский язык

• опасность это беспокойство
• рог. звуковой сигнал
• alt s. сигнал возбуждения обмотки генератора
• хвост. задние размеры
• абс сол. абс соленоид
• ign sw. во время зажигания
• abs mtr. двигатель abs
• батарея. батарея
• фара дальнего света. правая фара
• лампа h / lh. левая фара
• аудио радио
• eng cont. блок управления двигателем
• катушка зажигания. катушка зажигания
• двигатель дроссельной заслонки. привод дроссельной заслонки
• Инжик это что-то о инжекторе
• справа. скрытый ксенон
• спрятал левый ксенон слева
• rr defog. задние противотуманные фонари
• вентилятор радиатора 1,2,3. радиатор пропеллера 1,2,3
• main. основные префиксы для чего
• окно силы. окна электронной почты

Штатная магнитола с предохранителями

Он расположен на панели устройства за защитной крышкой, на обратной стороне которой будет применена схема сгорания с расшифровкой деталей.

Источник

Где находится предохранитель бензонасоса Опель Вектра

Все о предохранителях в Опель Вектра A, B

Как понятно, предохранители созданы для предотвращения выхода из строя электронных приборов транспортного средства при скачках напряжения

Потому работоспособности этих компонент следует раздельно уделить внимание. Опель Вектра Б 1997 г.в. двигатель x16xel,где находится реле бензонасоса,под капотом в коробке ближе к стеклу стоят два фиолетовое реле и коричневое,при прокрутке реле бензонасоса активно(по Предлагаем для вас выяснить, где размещен блок предохранителей Опель Вектра А и Б, за что отвечают элементы и как произвести их подмену

двигатель x16xel,где находится реле бензонасоса,под капотом в коробке ближе к стеклу стоят два фиолетовое реле и коричневое,при прокрутке реле бензонасоса активно(по Предлагаем для вас выяснить, где размещен блок предохранителей Опель Вектра А и Б, за что отвечают элементы и как произвести их подмену.

Расположение и электросхема

Блоки предохранителей (дальше — БП) в моделях Опель Вектра А и Б имеют различные схемы и расшифровки, но они размещены в одном и том же месте.

Причина — вышедший из строя датчик температуры Опель где находится датчик Как сказано выше, назначение частей БП заключается в разрыве цепи, когда напряжение превосходит допустимое значение.

Кузова Опель Астра Где расположен монтажный блок (предохранитель бензонасоса Потому все плавкие предохранители инсталлируются в одном блоке, чтоб при поломке какого-нибудь устройства шофер мог проверить работоспособность звена БП.

В вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под управляющим колесом. Если вы до сего времени не понимаете, какие детали и за что отвечают, то сможете ознакомиться с приведенным материалом или поглядеть на внутреннюю сторону крышки БП — там представлена схема и предназначение.

Опель Вектра А

Как мы уже произнесли, место расположения БП в обеих моделях тс однообразное, но, схемы некординально различаются меж собой. Например, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.

Далее, мы предлагаем вам расшифровку назначения каждого звена

Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто

Расшифровка электросхемы приборов БП, установленном в салонетранспортного средства.

Что делать если сгорело реле бензонасоса

— СМОТРИ )))

Проверка реле бензанасоса Opel

Omega A 3.0L 1989года c30ne.

Опель Вектра Б

Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. XC90 Предохранитель прикуривателя на xc 90 Собственный опыт.

Прошу вас подсказать мне где находится предохранитель на прикуриватели (на передний и задний) в Volvo xc90? Где находится стартер и предохранитель Peugeot Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока.

Предохранители и реле Suzuki Baleno

Рассмотрены автомобили Suzuki Baleno (Esteem) 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

блок предохранителей и реле в моторном отсеке.

схема расположения предохранителей и реле в блоке.

Реле электродвигателя вентилятора системы охлаждения

Реле блокировки селектора АКПП

Реле электродвигателя вентилятора конденсатора кондиционера

Реле электронного блока управления двигателем

Реле электромагнитной муфты компрессора кондиционера

Диагностический разъем (DLC)2

Диагностический разъем (DLC)1

(80A) Плавкая вставка- Питание аккумуляторной батареи

(60A) Плавкая вставка-предохранители фар, системы впрыска топлива и звукового сигнала

(60A) Плавкая вставка- Питание от замка зажигания

(60A) Плавкая вставка-реле ABS

(30A) Плавкая вставка-реле вентилятора системы охлаждения

(60A) Плавкая вставка — кондиционер

(15A) Система впрыска топлива

(20A) Лампы освещения салона

(10A) Задний правый габарит

(10A) Подсветка комбинации приборов

Блок предохранителей в салоне Suzuki Baleno.

схема расположения предохранителей в блоке.

Реле задних противотуманных фонарей

Реле аварийной сигнализации

Реле-прерыватель указателей поворота

Блок предупреждения о включенном освещении

(15A) Обогреватель заднего стекла

(15A/20А) Дополнительное оборудование, прикуриватель

Opel Vectra B — все предохранители и реле

Opel Vectra B (Опель вектра б) второе поколение модельного ряда Vectra. Производился в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году с кузовами седан, хетчбэк, универсал. За этот период автомобиль прошел рестайлинг. В данной публикации мы покажем описание блоков предохранителей и реле Опель Вектра б со схемами и фотографиями. Отметим предохранитель отвечающий за прикуриватель. В заключении, предложим для скачивания полную инструкцию по эксплуатации и ремонту.

p, blockquote 1,0,0,0,0

p, blockquote 2,0,0,0,0

Исполнение блоков и назначение их элементов в Вашем Опель вектра б может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения автомобиля.

Suzuki Wagon R / Solio предохранители и реле

Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле …

Мини кроссовер Suzuki SX4 производится в 3 поколениях с 2006 года по настоящее время с кузовами хэтчбек и седан. 1 поколение собиралось в 2007, 2008, 2009, 2010, 2011, 2012 году. 2 поколение в 2013, 2014 и 2015 годах. С 2016 года на рынки поставляется третье поколение Сузуки Сх4 (2017, 2018, 2019, 2020, 2021). Хотя некоторые считаю её рестайлинговой версией второго поколения (Suzuki New SX4 / S-Cross SX4). Так как обновление затронуло преимущественно только внешний вид SX4. В данной публикации вы найдете описание блоков предохранителей и реле Сузуки Сх4. Так же мы покажем схемы блоков, фотографии и места их расположения. Выделим предохранитель отвечающий за прикуриватель.

Блок в салоне

Находится под панель приборов, со стороны водителя.

Расшифровка

p, blockquote 15,0,0,0,0 —>

1	Реле задних противотуманных фонарей
2	Реле противотуманных фар
3	Реле аварийной сигнализации
4	Реле-прерыватель указателей поворота
5	Блок предупреждения о включенном освещении
F1	15A Фонари заднего хода
F2	15A Обогреватель заднего стекла
F3	10A Замок зажигания
F4	20A Стоп — сигналы
F5	15A Противотуманные фары
F6	15A/20А Дополнительное оборудование, прикуриватель
F7	15A Центральный замок
F8	15A Очистители
F9	20A Резерв
F10	15A Резерв
F11	15A Система SRS
F12	30A Электропривод стеклоподъемников
F13	Трубчатый предохранитель

Предохранители и реле Suzuki Grand Vitara 98-06

• Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.
• Расположение монтажных блоков под капотом и салоне автомобиля.
• Схема расположения предохранителей и реле в моторном отсеке.
• Назначение.

Блок предохранителей — моторный отсек сузуки гранд витара.

F1	(15А/25А) Дополнительное оборудование
F2	(15А) Бензин: Управление двигателем
F3	(15А) Правая фара
F4	(15А)
F5	(60А)
F6	(З30А) Блок предохранителей/реле приборной панели
F7	(60А) Цепи замка зажигания
F8	(50А) Система ABS/ESP
F9	(80А/100А)
F10	(30А) Управление двигателем
F11	(25А) Система кондиционирования

1. Тип 3.
2. F1 (80А) — свечи накаливания
3. F2 (140А) — генератор
4. Блок предохранителей и реле в салоне suzuki grand vitara.
5. Блок предохранителей тип 1.
6. Обозначение.

Блок предохранителей — приборная панель тип 2.

F1	(15 А)
F2	(25А) Люк
F3	(10А)
F4	(10А) Система ABS/ESP
F5	(15А) Система SRS
F6	(10А)
F7	(20А)
F8	(20А)
F9	—
F10	(25А)
F11	—
F12	—
F13	(10А) Задние противотуманные фонари
F14	(20А)
F15	(15 А)
F16	(15А) Топливный насос
F17	(15А) Управление двигателем
F18	(10А)
F19	(10А) Аварийная сигнализация
F20	(15А)
F21	—
F22	(20А)
F23	(30А) Электропривод стеклоподъёмников
F24	(40А)

F1	(15 А)
F2	(15А) Задний противотуманный фонарь
F3	(20А) Центральный замок
F4	(15А) Управление двигателем
F5	(20А) Подогреватель топливного фильтра
F6	(15А) Аварийная сигнализация
F7	(15А)
F8	(15А)
F9	(30А) Электродвигатель вентилятора отопителя
F10	(30А) Электропривод стеклоподъемников
F11	(30А) —
F12	(15А) Управление двигателем
F13	(10А)
F14	(15А) Очиститель/омыватель лобового стекла
F15	(20А)
F16	(15А) Подогреватель сидений
F17	(15А)
F18	(25А) Люк
F19	(20А)
