Расположение блоков предохранителей и расшифровка на Тойота Королла 120 кузов
Расположение блоков предохранителей.
В транспортном средстве Тойота Королла в кузове Е120 располагается пять монтажных блоков, которые располагаются, как в подкапотном пространстве, так и в салоне автомобиля. Найти эти блоки достаточно легко, если знать, где искать.
Ещё одна схема расположения блоков предохранителей
Блок предохранителей №1
Первый блок предохранителей располагается с левой части подмоторного пространства. Крышка держится на защёлках, которые достаточно легко снять. Кроме предохранителей, в этом блоке располагаются управляющие реле.
Рассмотрим расшифровку плавких предохранителей и реле первого блока Тойота Королла Е120:
Предохранители и реле — неотъемлемая часть любого современного автомобиля, в том числе и Тойоты Короллы в 120 кузове. Без предохранителей в бортовой электронике автомобиль был бы сродни открытому огню, не иначе.
Основная задача предохранителей — не допустить поломку какого-либо агрегата в машине и предотвратить угрозу воспламенения электропроводки транспортного средства.
Очень часто на «возрастных» автомобилях, машинах-утопленниках или просто на тех автомобилях, которые использовались в плохих условиях (высокая влажность или сухость, снег и т. п.) электропроводка выходит из строя.
Правда в подобной ситуации есть один важный нюанс — проводка состоит из большого количество проводов (моторная, салонная т. н «косы») и «поломаться» сразу же вся она никак не может. Именно этот нюанс налагает на владельцев автомобилей множество головной боли, когда при всех исправных агрегатах что-то внезапно перестает работать или того хуже — изоляция на проводах начинает оплавляться.
Общее расположение блоков предохранителей на Тойоте Королле 120
В начале 2000 г. в Японии представили Toyota Corolla E120 – девятое поколение популярной марки. В 2001 г. началось серийное производство автомобилей.
Машина выпускалась в таких кузовах, как:
- хетчбэки Runx и Allex (до 2007 г.) для Европы;
- универсал Fielder для внутреннего рынка (2002–2006 гг.);
- седаны E130 для Северной Америки (2003–2008 гг.) и E 121 для японских покупателей.
В Китае до 2017 г. продавалась версия Corolla EX.
В 2006 г. состоялся рестайлинг Тойоты Филдер, получившей серийный номер E 140. Рестайлинговой модели в 2005 г. присвоили заводской индекс NZE 141. В 2008 г. вышла новая генерация Fielder ZRE 144G. Позднее, в третьем поколении E160 (165), появился универсал-гибрид с электрическим двигателем.
Релейные переключатели на Тойоте Королле 120 смонтированы на печатных платах. От механических повреждений и попадания влаги их защищают пластиковые установочные боксы. Они находятся в разных точках кузова.

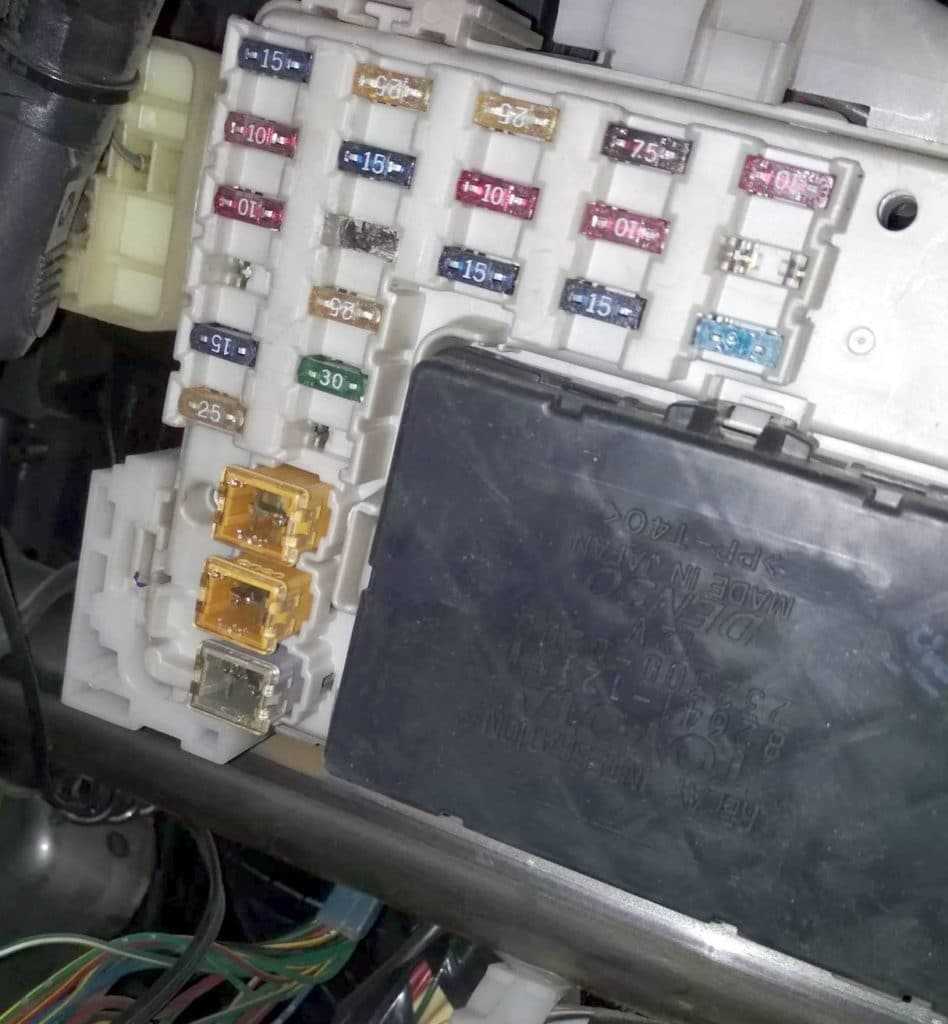

Блоки в салоне

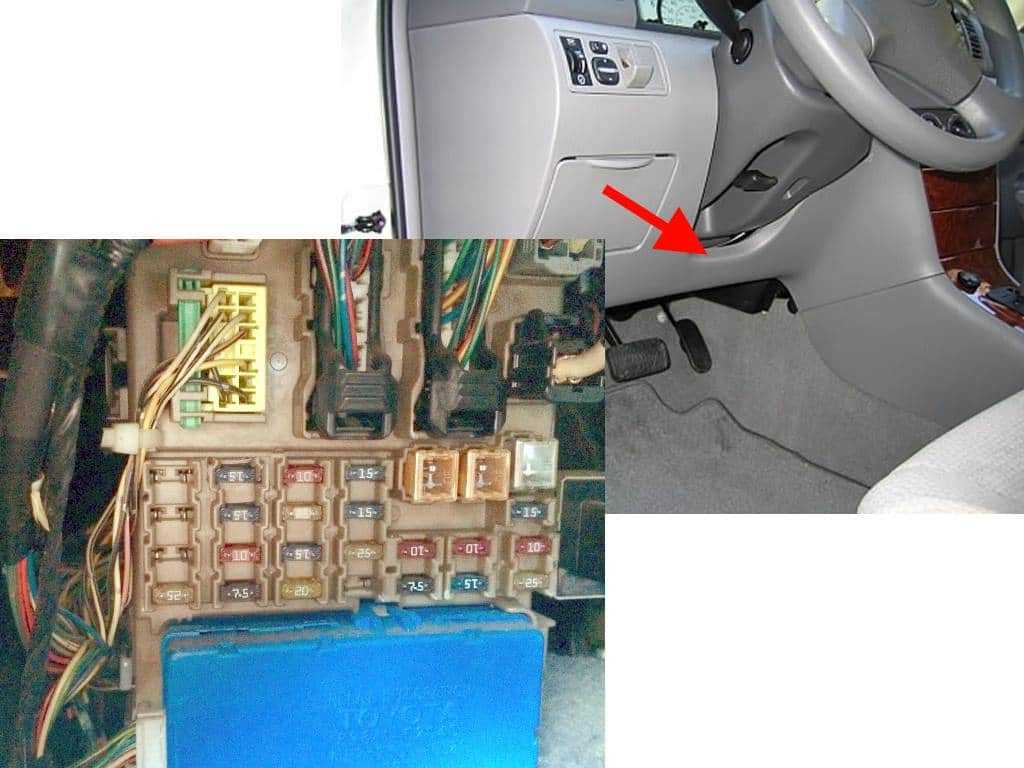

Поиск модуля с предохранителями на Toyota Corolla E120 (левый руль) состоит из нескольких шагов:
- Открыть водительскую дверь.
- Осмотреть приборную панель перед рулевой стойкой.
- Найти ящик для мелких вещей под переключателями дальнего и ближнего света.
- Демонтировать и убрать лоток.

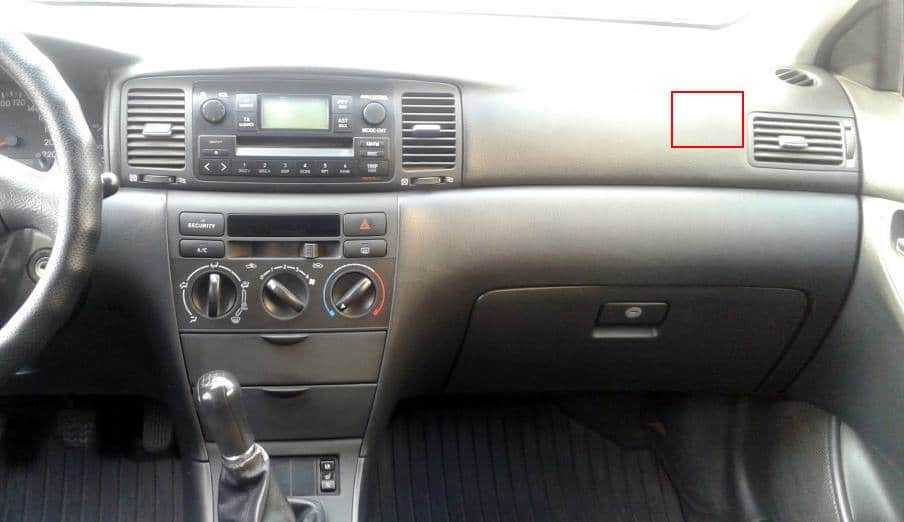

Под обшивкой с правой стороны приборного щитка, рядом с дефлектором, находится дополнительный модуль с реле.
На Королле 120 (правый руль) плавкие вставки располагаются под бардачком напротив переднего пассажира.
Блоки под капотом
Добраться до основных предохранителей в подкапотном пространстве можно так:
- Поднять и установить на газовые упоры крышку переднего багажника.
- Найти аккумуляторную батарею.
- Снять крышку с пластикового короба рядом с ним.
Еще 2 модуля находятся по правому борту и около решетки радиатора. Они имеются не на всех моделях автомобиля.
Функция плавких предохранителей на Королле 120
Автомобили Тойота Королла Е120 оборудованы электрической системой постоянного тока напряжением 12 В с креплением отрицательных выводов к кузову машины. Положительные цепи проходят через блоки предохранителей, обеспечивающих защиту проводки от коротких замыканий.
Номиналы элементов подобраны заводом-изготовителем в соответствии с допустимой мощностью приборов. При превышении силы тока цепь автоматически разрывается, предотвращая воспламенение изоляции и электроники автомобиля.
Разновидности и отличия
На машинах используется несколько видов ножевых предохранителей:
- А, оснащенный корпусом из прозрачного пластика и S-образной перемычкой, для проверки состояния необходимо вынуть элемент из блока;
- В, отличающийся повышенным номиналом и имеющий прорезь в верхней части кожуха, через которую видно состояние перемычки;
- С, обладающий увеличенным номиналом и корпусом, аналогичным изделиям категории В.
Признаки перегоревшего предохранителя
Неисправный защитный элемент определяется по перегоревшей перемычке. Для проверки потребуется вынуть предохранитель или осмотреть сверху (зависит от типоразмера деталей). Для диагностики можно использовать тестовый прибор, щупы которого подключаются к контактам защитного элемента. Дополнительным признаком обрыва перемычки является неработоспособность электрического оборудования.
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
Это интересно: Опель астра или тойота королла что лучше
Инструкция по замене предохранителей
Бары безопасности
Для замены перегоревшего предохранителя используются специальные клещи. Их использование позволяет схватить предохранитель Toyota Corolla E120 и вытащить его из посадочного места. Не всегда есть возможность выполнить эту операцию вручную.
Замена предохранителей должна производиться в соответствии со следующими правилами безопасности:
- выполнять операцию при отсоединенных клеммах аккумуляторной батареи;
- вместо перегоревшего предохранителя установить идентичный по номинальному значению силы тока элемент;
- запрещается использовать различные перемычки для замены неисправного предохранителя.
Nissan Navara (1997-2004) — схема предохранителей
Год выпуска: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Предохранитель прикуривателя (розетка) на Nissan Navara (1997-2004 гг.) — предохранитель F17 в блоке предохранителей.
Блок предохранителей в салоне
Он расположен с правой стороны перчаточного ящика, за защитной крышкой.
| Номер | Амперы | Описание |
|---|---|---|
| 1 | Реле 1 главных цепей зажигания | |
| 2 | Реле вспомогательной цепи зажигания | |
| 3 | Реле 2 главных цепей зажигания | |
| 4 | Реле стеклоподъемников | |
| 5 | Термопредохранитель (центральный замок) | |
| F1 | 20А | Обогрев заднего стекла |
| F2 | 10 А. | Антиблокировочная тормозная система (ABS);
Стоп-сигналы. |
| F3 | 10 А. | Лампы внутреннего освещения;
Противотуманные огни. |
| F4 | — | — |
| F5 | 10 А. | Переключатель света и сигнализации |
| F6 | 10 А. | Кондиционирование воздуха;
Противоугонная система; Аудио антенна; Система управления автоматической коробкой передач; Часы; Диагностический разъем; Иммобилайзер; Щиток приборов; Центральный замок пульта ДУ; Датчик скорости автомобиля. |
| F7 | 10 А. | Аудио система;Аудио антенна. |
| F8 | 10 А. | Обогрев сиденья |
| F9 | — | — |
| F10 | 10 А. | Переключатель света и сигнализации |
| F11 | 10 А. | Система SRS (подушка безопасности);
Система автоматической трансмиссии; Система зарядки; Дневные ходовые огни; Неисправность управления двигателем свечи накаливания; Иммобилайзер; Щиток приборов; Счетчик и указатели; Фонари заднего хода; Датчик скорости автомобиля; Указатели поворота. |
| F12 | 10 А. | Система АБС;
Звуковой предупреждающий сигнал / зуммер; Автоматическая коробка передач; Диагностический разъем; Дневной ходовой свет; Низкие фары; Светофор; Электрические окна; Разъем прогрева двигателя; Подогрев зеркал заднего вида; Обогрев заднего стекла; Дистанционное управление центральным замком. |
| F13 | 10 А. | Дополнительный клапан управления холостым воздухом (некоторые модели);
Кондиционер; Реле вентилятора охлаждения. |
| F14 | — | — |
| F15 | 15А | Отопление / кондиционирование |
| F16 | 15А | Отопление / кондиционирование |
| F17 | 15А | Легче |
| F18 | 20А | Омыватели фар |
| F19 | 10 А. | Обогрев зеркал заднего вида с подогревом |
| F20 | 10 А. | Дневной ходовой свет;
Электронный блок управления двигателем (сигнал пуска). |
| F21 | 10 А. | Система управления двигателем;
Иммобилайзер. |
| F22 | 15А | Система управления двигателем;
Реле топливного насоса. |
| F23 | 15А | Система управления двигателем (ZD30) |
| F24 | 10 А. | Воздушная подушка |
| F25 | 10 А. | Управление двигателем |
| F26 | 20А | Стеклоочиститель и омыватель лобового стекла |
| F27 | 10 А. | Звуковое предупреждение / зуммер;
Корректор фар передний / задний (левый); Левый фонарь освещения номерного знака; Подсветка переключателей. |
| F28 | 10 А. | Передние / задние габариты (справа);
Фонарь правого номерного знака. |
| F29 | — | — |
Панель предохранителей в моторном отсеке
Блок предохранителей находится в моторном отсеке (с правой стороны).
Nissan Navara — схема блока предохранителей — моторный отсек
| Номер | Амперы | Описание |
|---|---|---|
| FA | 80А / 100А | Распределение питания от аккумуляторной батареи (80А-бензин, 100А-дизель) |
| FB | 60A / 80A | Свечи накаливания (двигатель 60A-YD, 80A — кроме двигателя YD) |
| FC | 40А | Центральный замок;
Электрические окна. |
| FD | 30А | Двигатель охлаждающего вентилятора |
| FE | — | — |
| FF | 40А | Выключатель зажигания |
| FG | 30А | Антиблокировочная тормозная система (ABS) |
| FH | 30А | Антиблокировочная тормозная система (ABS) |
| FI | 30А | Комбинированный переключатель, дневные ходовые огни |
| F31 | 10 А. | Система зарядки |
| F32 | 10 А. | Рог |
| F33 | 10 А. | Система управления двигателем;
Иммобилайзер (бензин). |
| F34 | — | — |
| F35 | 10 А. | Система управления двигателем (дизель) |
| F36 | 20А | Система управления двигателем;
Иммобилайзер (Дизель). |
| F37 | 15А | Комбинированный переключатель;
Дневные ходовые огни; Фары ближнего / дальнего света; Фары; Противотуманные фары). |
| F38 | 15А | Комбинированный переключатель;
Дневные ходовые огни; Фары ближнего / дальнего света; Фары. |
| F39 | 10 А. | Аудиосистема |
| F40 | 15А | Противотуманные фары (некоторые модели) |
| Реле | ||
| 1 | Реле охлаждающего вентилятора | |
| 2 | Реле электромагнитной муфты компрессора кондиционера | |
| 3 | Реле звукового сигнала | |
| 4 | Реле блокировки пуска («P» / «N») | |
| 5 | Реле системы управления двигателем |
Engine compartment
Mounting box
In the general diagram, it is designated as Block 1. Located on the left side, next to the battery.
Example of a diagram from the block cover
Diagram
Assignment
| A | Power steering relay |
| B | Relay e / m air conditioning compressor clutch |
| C | Horn relay |
| D | Injection system relay |
| E | Radiator fan relay # 2 |
| F | Radiator fan relay # 1 |
| a | EMPS (50A) – electric power steering |
| b | HEAD MAIN (40A) – headlights |
| c | A / PUMP (50A) – engine management (2ZZ-GE) |
| d | ALT (100A) – charging system, rear window heater |
| e | H-LP CLN (30A) – headlight washer |
| f | RDI FAN (30A) – radiator and condenser fans |
| g | ABS No. 1 (30A) or VSC No. 1 (40A) – ABS |
| h | ABS No. 2 (40A) or VSC No. 2 (40A) – ABS |
| 1 | HEAD RH (15A) – right headlight |
| 2 | HEAD LH (15A) – left headlight |
| 3 | HORN (10A) – sound signal |
| 4 | HAZARD (10A) – direction indicators and hazard warning lights |
| 5 | ALT-S (5A) – charging system |
| 6 | spare |
| 7 | EFI (15A) – engine management, automatic transmission mode indicators, headlights, interior lighting, automatic air conditioning, radio, warning system about not turned off lights, remote central locking control, ABS (VSC) |
| 8 | DOME (15A) – clock, instrument cluster, headlights, interior lighting, air conditioning with automatic, control, radio, warning system, lights not turned off, remote control |
| 9 | AM2 (30A) – chain AM2 of the ignition lock |
| 10 | backup circuit |
| 11 | backup circuit |
| 12 | backup circuit |
| 13 | backup circuit |
Box 3
Installed next to radiators and cooling fans.
Diagram
Description
- Radiator fan relay # 1
- Radiator fan relay # 2
- Radiator fan relay # 3
Box 4
Can be installed on the right side of the engine compartment.
Diagram
Assignment
- A – ABS electric pump relay
- B – ABS valve relay
- 1 – 7,5А ABS (VSC)
We have posted a video on our YouTube channel. Watch and subscribe.
That’s all. And if you have something to add or know how to make an article better, write in the comments.
Вы здесь
Если фары или другие электрические узлы не работают, то проверьте предохранители. Если какой-либо из элементов перегорел, то его необходимо заменить. Информация актуальна для моделей Тойота Королла (E120) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска, оборудованных бензиновыми двигателями 1NZ-FE (1,5 л), 2NZ-FE (1,3 л), 1ZZ-FE(1,8 л), 2ZZ-G (1,8л VVTL-i).
Расположение блока предохранителей в салоне автомобиля.
| Предохранители блока в салоне автомобиля | |
|---|---|
| Номер (Ток, А) | Защищаемая цепь |
| 1 (15 А) | Омыватели стекол |
| 2 (25 A) | Стеклоочистители |
| 3 (25 A) | Замок зажигания |
| 4 (7,5 А) | Электронный блок управления двигателем ST |
| 5 (10 A) | Обогреватель заднего стекла |
| 6 (10 A) | Магнитола ECU-IG |
| 7 (15 A) | Габариты |
| 8 (10 A) | Задние противотуманные фонари |
| 9 (10 A) | Кондиционер |
| 10 (10 A) | Комбинация приборов |
| 11 (15 А) | Стоп-сигналы |
| 12 (15 А) | Передние противотуманные фары |
| 13 (15 А) | Цепь питания IG2 |
| 14 (15 А) | Прикуриватель |
| 15 (25 A) | Центральный замок |
| 16 (15 A) | P/POINT |
| 17 (30 A) | Электростеклоподъемники |
| 18 (25 A) | Отопитель |
Расположение блока предохранителей в моторном отсеке автомобиля.
| Предохранители блока в моторном отсеке автомобиля | |
|---|---|
| Номер (Ток, А) | Защищаемая цепь |
| 1 (30 А) | Электронный блок управления двигателем AM2 |
| 2 (15 А) | Освещение салона |
| 3 (15 А) | Электронный блок управления двигателем EFI |
| 4 (5 А) | Генератор |
| 5 (10 А) | Аварийная сигнализация |
| 6 (10 А) | Звуковой сигнал |
| 7 (10 А) | Левая фара |
| 8 (10 А) | Правая фара |
Предохранители для Тойота Королла: их блоки, где находятся
Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.
При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.
Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
О видах плавких вставок
Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С.
Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе.
Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.
Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.
Почему могут выйти из строя защитные элементы
Причины выхода из строя предохранителей защитных элементов электрических цепей:
- подключение нагрузки повышенной мощности;
- короткое замыкание из-за повреждения изоляции или внутренней неисправности потребителя;
- плохой контакт в цепях;
- разрушение перемычки из-за длительной работы предохранителя в режиме повышенной нагрузки (но не критично.
В чем выражается поломка предохранителя
Основные признаки выхода из строя предохранителя:
- отключение части электронных компонентов (согласно перечню устройств, подключенных к защищаемому элементу схемы);
- обнаружение повреждения перемычки в предохранителе при визуальном осмотре.
Правила демонтажа
Удаление неисправного предохранителя проводится при выключенном двигателе и вынутом ключе из замка зажигания, отсоединять аккумуляторную батарею не требуется.
Требуется частичная разборка конструкции машины для замены части реле; перед началом работы необходимо отключить отрицательный полюс аккумуляторной батареи от бортовой электросети.
Необходимые инструменты
Чтобы снять лопастной предохранитель A, нужно воспользоваться пинцетом, расположенным в распределительной коробке в моторном отсеке.
Не используйте отвертки или плоскогубцы для вытаскивания сгоревших вставок, так как это может повредить контактные пластины или корпус монтажного блока.
Passenger compartment
Main box
In the general diagram, it is designated as Block 2. The cabin is located under the panel on the left side.
Right hand drive
To access, unscrew the screw, disconnect the clips and remove the glove compartment.
Location example
Photo for example
Designation
Diagram
Protected components
| a | POWER 30A – electric drive glass lifters, electric sunroof |
| b | DEFOG 30A – Heated rear window |
| c | HEATER 40A – air conditioner, heater. |
| 1 | WASH 15A – wipers and washers |
| 2 | ECU-KZ 10A – ABS, electric power steering, radiator and condenser fans |
| 3 | GAUGE 10A – instrument cluster, direction indicators and hazard warning systems, warning systems for unfastened seat belts and forgotten key, central locking |
| 4 | backup circuit |
| 5 | backup circuit |
| 6 | backup circuit |
| 7 | WIPER 25A – wipers and washers |
| 8 | TAIL 15A – dimensions and lighting, rear fog lamp, warning system about not switched off lighting, headlights |
| 9 | STOP 15A – brake lights, engine management, automatic transmission and ABS indicators |
| 10 | DOOR 25A – central locking, interior lighting, warning system, wireless central locking control |
| 11 | P / W 20A – electric drive glass lifters |
| 12 | Reserve |
| 13 | AM1 25A – chain AM1 of the ignition lock |
| 14 | ECU-B 7.5A – fog lights, engine management and automatic transmission |
| 15 | FOG 15A – front fog lights |
| 16 | ST 7,5A – instrument cluster, engine management, starting system |
| 17 | A / C 25A – air conditioner |
| 18 | IG2 15A – ABS, charging system, automatic transmission, electric power steering, engine management, ignition, SRS |
| 19 | DEF I-UP 10A – Engine Management, Heated Rear Window |
| 20 | Reserve |
| 21 | CIG 15A – cigarette lighter , radio, navigation system, clock, mirror adjustment |
Some relays are mounted on the back.
Diagram
Relay assignment
| A | Ignition relay |
| B | Heated rear window relay |
| C | Fuel pump relay |
| D | Relay for electric drive glass lifts |
| E | Starter relay |
Left hand drive
The glove compartment must be removed to access.
Legend
Diagram
Assignment
| 1 | not used |
| 2 | not used |
| 3 | not used |
| 4 | 25А FUEL HTR – Fuel heater |
| 5 | 15А CIG – Cigarette lighter , audio system, clock, controls for electric drive rear-view mirrors |
| 6 | 15A IG2 – Sensors and meters, SRS air bag system, multi-channel fuel injection system / sequential multi-channel fuel injection system, starter system, charging system |
| 7 | 10А М-НТR / DEF I-UP – Anti-fogging of external mirrors, multi-channel fuel injection system / sequential multi-channel fuel injection system |
| 8 | 7,5А ST – Starter, multi-channel fuel injection system / sequential multi-channel fuel injection system, sensors and counters |
| 9 | 10A ECU-B – Air conditioning system, anti-lock brake system, vehicle stability control system, rear fog lamp |
| 10 | 25A AM1 – Fuse “CIG” |
| 11 | 15A TAIL – Dimensions, Rear lights, license plate lighting, parking lights, headlight beam control system, dashboard lights, clock, headlight cleaner, front fog lights, seat heaters, multi-channel fuel injection system / sequential multi-channel injection system fuel |
| 12 | 20A P / V – Electric drive window |
| 13 | 15A STOP – Brake lights, high set brake light, gear lock control system, multi-channel fuel injection system / sequential multi-channel fuel injection system, anti-lock brake system, vehicle stability control system |
| 14 | 15A FOG – Front fog lights |
| 15 | 25A DOOR – Electric drive door locking system |
| 16 | not used |
| 17 | 10А А / С – Air conditioning system |
| 18 | 7.5А ОВD – On-board diagnostic system |
| 19 | 10А GAUGE – Sensors and meters, air conditioning system, electric drive windows, reverse signals, daytime running light system, anti-fog rear window, automatic transmission upshift system, electric drive door locking system, charging system, emergency flashing signals, automatic anti-glare interior rearview mirror, airbag system SRS, reminiscent of the front passenger seat belt indicator light |
| 20 | 15A S-НТR – Seat heaters |
| 21 | 15А WASH – Windscreen wipers and windshield washer |
| 22 | 10A ECU-IG – SRS Airbag System, Electric Cooling Fan, Antilock Brake System, Gear Lock Control System, Power Steering System, Headlight Washer |
| 23 | 25A WIPER – Windscreen wipers and glass washer of a windshield, windshield wipers and glass washer of a rear window |
| 24 | 40A DEFOG – Rear window anti-fogging, “M-HTR / DEF I-UP” fuse |
| 25 | 30A POWER – Power window, electric sunroof |
| 26 | 40A NEATER – Air conditioning system, fuse “A / C” |
Relay circuit on the back of the unit
Designation
|
A |
Ignition relay |
|
B |
Heated rear window relay |
|
C |
Fuel pump relay |
|
D |
Relay for electric drive glass lifts |
|
E |
Starter relay |
|
F |
Electric drive glass lifts, electric sunroof |
|
G |
Heated rear window, air conditioner, heater |
Additional relay box
In the general diagram, it is designated as Block 5 In the cabin, it is located under the panel on the right side.
Diagaram
Appointment
| A | Relay control system h / idle |
| B | Fog lamp relay |
| C | Relay for accessories |
| D | Heater relay |
Схемы электрооборудования для Тойоы Короллы
Каждый современный автомобиль оснащается различным оборудованием, которое обеспечивают ему комфорт и полную работоспособность. Иногда случается так, что что-то ломается, для ремонта необходимы изображения электрооборудования машин, потому что без них практически не разобраться в том, что ремонтировать и как ремонтировать. Схемы электрооборудования для Тойоты Короллы отличаются своей сложностью. Рассмотрим практически все схемы для данного автомобиля – от схемы стеклоподъемников до радио и стерео систем.
Машины постоянно совершенствуются. Поэтому будут показаны упрощенные схемы, так сказать, общие, которые подойдут для большинства годов выпуска Toyota Corolla.
Итак, далее будут представлены схематические картинки электрооборудования. Они полностью переведены на русский язык. Итак, начнем.
Схематическое изображение зажигания для Тойоты Короллы.
Далее можно представить систему управления двигателем Toyota Corolla.
Теперь можно рассмотреть строение головной оптики Toyota Corolla.
Освещение элементов приборной панели, а также задних габаритов. Состоит из двух картинок расположенных ниже.
Упрощенный, шаблонизированный вид подворотников.
Освещение салона Toyota Corolla.
Дальше можно рассмотреть: фары стоп-сигналов и заднего хода.
Система регулировки головной оптики.
Если имеются противотуманные фары (задние).
Схематическое изображение системы передних противотуманных фар, а также обогрева зеркал.
Далее можно рассмотреть электрический привод зеркал заднего вида и верхнего люка, если таковые в вашей комплектации имеются, то вам они наверняка когда-нибудь пригодятся.
Центральный замок Тойоты Короллы.
Схематическое изображение системы АБС, которая, кстати, является стандартной системой безопасности любого европейского автомобиля, начиная с 2004 года.
Прикуриватель, сигнал, а также часы – общая электросхема.
Дворники и омыватель стекла – простая электросхема.
Радио приемник и стерео Тойоты Короллы.
Вентиляторы охлаждения радиатора, а также кондиционера. Состоит из двух схематических рисунков.
Схематический рисунок зарядки автомобильного аккумулятора.
Каждое из этих изображений сможет помочь вам в ремонте или решении тех или иных проблем с вашим авто. Однако если вы не специалист, то лучше не лезть самому в них, а отвести свой автомобиль в диагностический центр, где вам помогут решить проблему. Как правило работы по электрооборудованию проводятся достаточно быстро, проводится диагностика, находится место поломки, после чего сотрудники сервиса сразу же приступают к решению проблемы.
