Предохранители toyota probox succeed и реле с описанием и схемами блоков

Engine compartment

Under the hood, the main fuse and relay box is located on the left side of the engine compartment, next to the battery.

Example of a diagram from the cover


Diagram

Designation

1	15A DOME – Clock, instrument cluster, dual lock, headlights, interior lighting, warning buzzer, multi-information display, audio system, door lock control unit
2	15A EFI – Engine control unit, immobilizer, transmission control unit
3	15A HORN – Sound signal
4	15A AM2 – Charging system, instrument cluster, engine control unit, immobilizer, gearbox control unit, multi-information display, SRS airbag system, ignition system
5	30A ST – Starting system
6	–
7	10A H − LP LH – Left headlight, headlight range control
8	10A H − LP RH – Left headlight, headlight range control
9	15A P / POINT – Socket
10	Spare fuse
11	Spare fuse
12	Spare fuse
13	–
14	–
15	30A RDI – Cooling fan
16	50A HTR SUB1 – Auxiliary heater (PTC)
17	–
Relay
R1	Cooling fan
R2	Cooling fan
R3	Starter
R4	–
R5	Power socket
R6	Auxiliary heater (PTC)
R7	EFI
R8	A / C Compressor Clutch
R9	Sound signal

Individual elements can be installed outside this box. For example, a high-power fuse box can be attached to the positive terminal of the battery.

Passenger compartment

In the passenger compartment, the main fuse and relay box is located at the bottom of the dashboard behind a protective cover.

Photo example of execution

Diagram from the box cover

Diagram

Assignment

R1- Heater relay R2 – Main power relay R3 – Turn signal interrupter relay R4 – Fuel pump relay

AM1 (50A) – Power thick wire goes directly from the battery to the ignition switch and ACC

Power (30A) – Power windows, sunroof

Heather (40A) – Air conditioner with manual, automatic control

Gauge (10A) Charging system (models up to 08.2002). Engine management system. Automatic transmission electronic control system. Anti-lock braking system. Automatic transmission indicators. Power windows. Central locking. A warning system about a key left in the ignition lock and a non-switched off lighting. Seat belt warning system. Electric sunroof. A combination of devices. Watch. Direction indicators and emergency gang. Reversing lights. Air conditioner with manual, automatic control. Airbags (models from 08.2002). Anti-lock braking system, traction control system and stability control system (models from 08.2003).

Def (20A) – Heated rear window.

Door (25A) – Central locking.

Tail (7.5A) A warning system about a key left in the ignition lock and a non-switched off lighting. A combination of devices. Watch. Headlights (halogen). Dimensions and lighting. Rear fog lamps. Fog lights (up to 08.2002). Manual air conditioner (until 08.2002). Headlights (xenon).

Wiper (20A) – Windshield and rear window wiper and washer.

Electronic B (7.5A) Engine management system. Automatic transmission electronic control system. Rear fog lamps. Manual air conditioner (until 08.2002). Immobilizer system (from 08.2002). Anti-lock braking system, traction control system and stability control system (models from 08.2003). Rear view system (2WD models from 08.2003).

Fog (15A) – Fog lights.

Accessory (15A) Electric drive of mirrors. Audio system. Cigarette lighter. Connector for connecting additional. equipment. Rear view system (2WD models from 08.2003).

Electronic Ig (7.5A) Fan electric drive (up to 08.2002). Anti-lock braking system. Interior lighting lamps. Air conditioner with manual and automatic control. Fan electric drive (from 08.2002). Heated rear window (from 08.2002). Anti-lock braking system, traction control system and stability control system (models from 08.2003). Rear view system (2WD models from 08.2003).

Haz (10A) – Direction indicators and hazard warning lights.

A / C (7.5A) – Manual and automatic air conditioner.

Invertor (15A) – Connector for connecting additional equipment.

Stop (10A) – Stop lights, Engine management system, Anti-lock braking system

Комментарии к теме где находится предохранитель генератора Toyota Probox

В тот момент когда выгоняем масло через шланг на работающем двигателе у нас пробка заливная должна быть закручена?

чистил спиртом много раз — маф живет. Покупать спец средство типа ликви молли за 750 руб. смысла не вижу. Контрактный маф на этот двигатель стоит 500 руб. Вообщем как то так. Спирт и шприц вам в помощь

забудьте про видео,в которых показывают,как через конус протягивают пыльник! это всё лажа! запомните. никогда не ставьте резиновые пыльники,а ставьте только пластиковые. они хоть и жёсткие,но они ВЕЧНЫЕ. шрус своё отживёт,а пыльник ещё останется,как новый. у меня все пыльники пластиковые,не дешёвые,они дороже в 2 раза,чем резиновые. фирма SASIC,высокого качества!

Между задними сиденьями и багажным отсеком есть х- образная решетка, ну в принципе если есть набор ключей то можно снять,если рука пролезет)

сузуки sx4 хечбек 2010 года. Что посоветуете? 20мм или 30? и лучше брать перед и зад одного размера или разных?

Два раза раздуло расширительный бачок.Пришлось новые.Через некоторое время-лопнул на затяжном хомуте шланг от помпи.А недавно на холостом обороте,после прогрева мотора и при температуре 90 град через бачок (2 раза) фонтаном извергался тосол.Подскажите -в чем причина?Возможно завоздушена система охлаждения,после долива и чистки радиатора?В городе на малых оборотах при низких передачах, часто перегреваеться мотор и срабатывает вентилятор.У меня Нива Шевроле,2008 года,пробе 33.000 км.Спасибо!

Установка защиты двигателя мазда 6
Ниссан альмера g15 ручки регулировки печки
Паджеро 4 шумоизоляция торпедо
Ошибка гибридной системы лексус
Заглушить задний контур кондиционера ниссан патфайндер r51

Блок в салоне

В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Фото пример исполнения

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема с крышки блока

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,1,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

R1- Реле отопителя R2 — Главное силовое реле R3 — Реле-прерыватель указателей поворота R4 — Реле топливного насоса

p, blockquote 13,0,0,0,0 —>

AM1 (50A) — Силовой толстый провод идет напрямую от АКБ на замок зажигания и АСС

p, blockquote 14,0,0,0,0 —>

Power (30А) — Электропривод стеклоподъемников, люка

p, blockquote 15,0,0,0,0 —>

Heather (40А) — Кондиционер с ручным, автоматическим управлением

p, blockquote 16,0,0,0,0 —>

Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

p, blockquote 17,0,0,0,0 —>

Def (20А) — Обогреватель заднего стекла.

p, blockquote 18,0,0,0,0 —>

Door (25А) — Центральный замок.

p, blockquote 19,1,0,0,0 —>

Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).

p, blockquote 20,0,0,0,0 —>

Wiper (20A) — Очиститель и омыватель лобового и заднего стекол.

p, blockquote 21,0,0,0,0 —>

Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

p, blockquote 22,0,0,0,0 —>

Fog (15A) — Противотуманные фары.

p, blockquote 23,0,0,0,0 —>

Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп. оборудования. Система заднего обзора (модели 2WD с 08.2003).

p, blockquote 24,0,0,0,0 —>

Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

p, blockquote 25,0,0,0,0 —>

Haz (10A) — Указатели поворота и аварийной сигнализации.

p, blockquote 26,0,0,0,0 —>

A/C (7.5A) — Кондиционер с ручным и автоматическим управлением.

p, blockquote 27,0,0,0,0 —>

Invertor (15A) — Разъем для подключения доп.оборудования.

p, blockquote 28,0,0,0,0 —>

Stop (10A) — Стоп-сигналы, Система управления двигателем, Антиблокировочная система тормозов

p, blockquote 29,0,0,1,0 —>

— электрические схемы

Маркировка двигателей Toyota

A Изменение системы фаз газораспределения Valvematic

B Два карбюратора SU (после 2000 г. — указывает на использование этанола в качестве топлива E85)

C с системой контроля выбросов в Калифорнии

C I с централизованной одноточечной системой впрыска топлива с электронным управлением

D Два карбюратора с нисходящим потоком

E Электронный впрыск топлива

F Клапан шестерни DOHC с узкими «экономичными» фазами

G Газораспределительный механизм DOHC с широкими «продуктивными» фазами

H Высокая степень сжатия или повышение давления

I Централизованный впрыск топлива

J Autochoke

K цикл Аткинсона (не гидрид)

L Поперечное сечение двигателя

M для рынка Филиппин

N Двигатель на сжатом природном газе

Двигатель П на сжиженном углеводородном газе

R Низкая степень сжатия (для топлива с октановым числом 87 и ниже)

S Вихревое перемешивание

SE Прямой впрыск бензина

T Турбокомпрессор

U С каталитическим нейтрализатором по японским стандартам

V Дизельный впрыск Common Rail

X Гибридный двигатель с циклом Аткинсона

Z Supercharged (нагнетатель с механическим приводом)

Примеры обозначений:

4 — двигатели четвертого семейства двигателей поколения

A — семейство двигателей

G — газораспределительный механизм DOHC с широкими «продуктивными» фазами.

E — с электронным впрыском топлива;

22 — поколение двигателей семейства R

R — семейство двигателей

T — с турбонаддувом

E — Электронный впрыск топлива

C — с системой контроля выбросов в Калифорнии

Руководство по ремонту двигателей Toyota

5S – FE Двигатель скачать Руководство по ремонту

Toyota АКПП

Предохранитель прикуривателя Toyota voxy | Автомобиль Toyota

Предохранители в салоне TOYOTA VOXY/NOAH 2007 — 2014

Японские .панель предохранители. Качество

Салонный блок предохранителей, Т-Филдер, 2008 г, куз. NZE 144.

Дополнительный прикуриватель в багажном отделении TOYOTA NOAH/VOXY ZRR 70/75

Блок предохранителей в салоне Toyota Probox

Carista и Toyota Voxy/Noah

https://youtube.com/watch?v=E0RtcPT5eVk

Прикуриватель и безопасность

TOYOTA.mp4

Чистка Дросельной заслонки. Мнение любителя. Toyota VOXY /NOAH 3FSE.

Установка GPS трекера на TOYOTA NOAH/VOXY

https://youtube.com/watch?v=MttloPrZidc

Также смотрите:

Ошибка c1330 Toyota
Редуктор заднего моста Тойота ноах
Тойота корса запчасти
Автомобили Toyota chaser
Что такое Toyota touch 2
Новый Toyota rav4 сборка
Масло Toyota diesel rv special
Тойота чайзер 100 кузов технические характеристики
Toyota dyna 2 литра бензин
Toyota passo вибрация двигатель
Эмблема Toyota funcargo
Диски на Тойота лэнд крузер 200 размер
Тайота прада 2007
Штатная магнитола Toyota Corolla fielder 2006 2012
Автосалон в женеве 2015 Toyota

Электросхема Toyota Probox Succeed bB — схемы электрооборудования

Если в силу обстоятельств вам необходимо разместить детское сиденье на переднем сиденье, отодвиньте переднее сиденье максимально назад и установите детское сиденье спинкой .

Размещение ГБО в Toyota Probox

Снимите внешнюю ручку открывания двери, как показано на рисунке. Схема Система SRS модели до г. Схема Очиститель и омыватель заднего стекла.

Схема Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости модели выпуска с г.

Подобные действия могут привести к внезапному надуванию подушки SRS или выведению из строя системы. Схема Подушки безопасности и преднатяжители ремней безопасности.

Не может быть, чтобы Грег Хейл был гарантом затеи Танкадо. Это полный абсурд.

Танкадо ни за что не доверился бы Хейлу. — Коммандер, — напомнила Сьюзан, — Хейл однажды уже чуть не угробил нас — с Попрыгунчиком.

Расшифровка блока предохранителей Toyota | Toyota

Замена силового 100А предохранителя на Тойота Карина е 92г.

Замена предохранителя Тойота Камри 2008 гв / How to replace the fuse TOYOTA CAMRY

предохранитель 120а toyota.каталожный номер 90982-08271.mp4

Блок предохранителей для Toyota Corolla E15 2006-2013

как снять блок реле и предохранителей

Блок предохранителей под капотом Toyota Probox

Замена предохранителя на прикуриватель тайота Камри

обучение стеклоподъёмников на тойоте королла

КАК БЫСТРО ПРОВЕРИТЬ ПРЕДОХРАНИТЕЛИ НЕ СНИМАЯ?

Блок предохранителей под капотом Nissan Note

Также смотрите:

Ветровики Тойота Королла 120
Toyota Corolla расход по городу
Большая Toyota с большими глазами
Тойота Камри большой расход топлива
Toyota Altezza 2002 технические характеристики
Аварии Toyota runx
Расход бензина Тойота Лэнд Крузер
Тойота хайс развал схождения
Toyota модельный ряд 1976
Какие колодки поставить на Тойоту
Toyota Prius 2004 2009 руководство по ремонту и обслуживанию автомобиля
Адаптер для работы с Toyota techstream
Машина марки Toyota
Toyota смазка для карданов
Все для Toyota town ace noah

Блок под капотом

Под капотом основой блок предохранителей и реле расположен в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 31,0,0,0,0 —>

Пример схемы с крышки

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Фотография

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

Схема

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

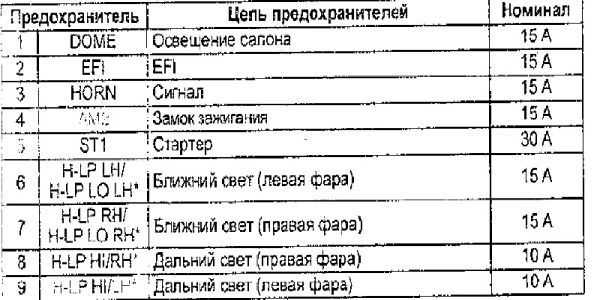

Обозначение

p, blockquote 38,0,0,0,0 —>

1	15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN — Звуковой сигнал
4	15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST — Система запуска
6	—
7	10A H−LP LH — Левая фара, корректор фар
8	10A H−LP RH — Левая фара, корректор фар
9	15A P/POINT — Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	—
14	—
15	30A RDI — Вентилятор системы охлаждения
16	50A HTR SUB1 — Вспомогательный отопитель (PTC)
17	—
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	—
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

p, blockquote 39,0,0,0,1 —>

Отдельные элементы могут устанавливаться вне данного блока. Например на плюсовой клемме аккмумуляторной батареи может крепится блок плавких вставок высокой мощности.

Источник

Установка автосигнализации на Toyota Probox

Точки подключения автосигнализации на Toyota Probox 2005 год

Автор Александр

Жгут замка:+12 – белый/синийЗажигание 1 – черный/желтыйЗажигание 2 – черныйАсс – синий/красныйСтартер – черный тонкий

Правый водительский порог:Повороты – зелёный/черный и зелёный/желтыйСтоп – зелёный/белыйДверь водителя (-) – красныйДвери пассажирская + багажник (-) – красный/белыйБензонасос – черный/красный

Тахометр – контакт №9 в OBD

Точки подключения автосигнализации на Toyota Probox 2012

Автор VK

Разъем панели приборов:концевик водительской двери (-) – красныйконцевик остальных дверей (-) – красный/белыйаварийка (+) – зеленый/черный и зеленый/желтыйгенератор (+) – зеленый

Центральный замок – жгут с водительской двери: коричневый/желтый (закрывание) и зеленый/черный (открывание).

Точки подключения автосигнализации на Toyota Probox 2017

Автор Kalkopf

Замок зажигания:+12 – красный, белыйACC – синийIG1 – розовыйIG2 – голубойST – зеленый

Левый порог:Дверь передняя левая – красный Дверь задняя левая – красный Дверь задняя правая – красный Дверь передняя правая – красныйДверь багажника – красный Бензонасос – черный

Управление поворотниками (-) – синий на кнопкеСтоп – белый на педали тормозаЦентральный замок – бежевый (закрыть), зелёный (открыть) из двери водителяТахометр – салатовый на диагностическом разъеме

Часто задаваемые вопросы

1. Где находится предохранитель на АБС в пробоксе 2016 года в новом кузове?

Предохранители АБС в пробоксе 2016 года в новом кузове находятся в блоке предохранителей, который обычно расположен под приборной панелью с водительской стороны автомобиля. Проверьте справочник по месторасположению предохранителей, который может быть указан в руководстве по эксплуатации вашего автомобиля для более точной информации.

2. Какой предохранитель отвечает за систему АБС в пробоксе 2016 года в новом кузове?

Вероятнее всего, предохранитель АБС в пробоксе 2016 года в новом кузове будет помечен как «ABS» или «Антиблокировочная система». Однако, для более точной информации, обратитесь к руководству по эксплуатации вашего автомобиля или справочнику по месторасположению предохранителей.

Персональный сайт — probox

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Toyota Probox БЕСПЛАТНО

БЕЗ РЕГИСТРАЦИИ БЕЗ СМС

Руководство по ремонту, эксплуатации и техническому обслуживанию Toyota Probox

— полные технические характеристики Toyota Probox- особенности эксплуатации Toyota Probox- устранение неисправностей Toyota Probox- цветные электросхемы Toyota Probox

скачать с depositfiles скачать с turbobit

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту Toyota Probox в фотографиях

— полные технические характеристики Toyota Probox- особенности эксплуатации Toyota Probox- устранение неисправностей Toyota Probox- более 2000 фотографийскачать с depositfiles скачать с turbobit

ИНФОРМАЦИЯ О ФАЙЛЕ

Каталог деталей и сборочных единиц Toyota Probox

— полное технические описание Toyota Probox- предназначен для работников СТО и владельцев автомобилей Toyota Probox- каталог деталей Toyota Proboxскачать с depositfiles скачать с turbobit

ИНФОРМАЦИЯ О ФАЙЛЕ

Подробная электросхема Toyota Probox

— полное описание электрооборудования Toyota Probox- подробно описан алгоритм поиска неисправностей Toyota Probox- подробная схема электрооборудования Toyota Probox ( электро схема )скачать с depositfiles скачать с turbobit

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту двигателя Toyota Probox

— полные технические характеристики двигателя- особенности конструкции и ремонта двигателя Toyota Probox- устранение неисправностей Toyota Probox- подробное описание процессов разборки, дефектовки и сборки двигателя Toyota Probox с фотографиями
