Engine compartment
Location
General arrangement of boxes under the hood
Description
- intake manifold absolute pressure sensor (3S-FE, 3S-FSE)
- electronic control unit ABS (since 04.2000)
- relay box (3S-FSE)
- mounting box for fuses and relays in the engine compartment
- engine compartment relay box
- left front SRS sensor
- electronic engine control unit
- right front SRS sensor
Execution example
Type A
Diagram
models up to 04.2000
Assignment
1 | 10A HAZARD – Alarm |
2 | 20A EFI – Electronic engine control unit |
3 | 10A AM2 – Ignition lock |
4 | 15A THROTTLE – Electronic throttle control system |
5 | 15A IG2 – Electronic engine control unit |
6 | 10A HORN – Sound signal |
7 | 7,5A ALT SENSING – Generator |
8 | 7.5 / 15A EFI No. 1 – Electronic engine control unit |
9 | 7,5A AIR BAG-B – Airbag System (SRS) |
10 | CUT |
11 | 10A HEAD RH – Right low beam headlamp |
12 | 25A ABS No. 2 – Anti-lock braking system (ABS) |
13 | 10A HEAD LH – Left low beam headlamp |
14 | 7,5A EFI No. 2 – Electronic engine control unit |
15 | 10A HEAD RH – Right high beam headlamp |
16 | 10A HEAD LH – Left high beam headlamp |
Type B
Diagram
models from 04.2000
1 | 10A HAZARD – Alarm |
2 | 20A EFI – Electronic engine control unit |
3 | 10A AM2 – Ignition lock |
4 | 15A IG2 – Electronic engine control unit |
5 | 10A HORN – Sound signal |
6 | 7,5A ALT SENSING – Generator |
7 | 7.5 / 15A EFI No. 1 – Electronic engine control unit |
8 | 7,5A AIR BAG-B – Airbag System (SRS) |
9 | CUT |
10 | 10A HEAD RH – Right low beam headlamp |
11 | 25A ABS No. 2 – Anti-lock braking system (ABS) |
12 | 10A HEAD LH – Left low beam headlamp |
13 | 7,5A EFI No. 2 – Electronic engine control unit |
14 | 10A HEAD RH – Right high beam headlamp |
15 | 10A HEAD LH – Left high beam headlamp |
If you have something to add – write in the comments.
Блок в салоне
Он находится под панелью, за защитной крышкой.
p, blockquote 7,0,1,0,0 —>
- GAUGE Приборы 10А
- WIPER Стеклоочистители и омыватели 25A
- CIG Прикуриватель 15А
- IDLE UP Повышение ХХ 5A
- STARTER Стартер 7,5A
- IGN Зажигание 5A
- FOG Противотуманные фары 15A
- STOP Стоп сигналы 15A
- AM1 Цепь замка зажигания 1 40A
- POWER Стеклоподъемники, люки 30A
- DOOR Центральный замок 30A
- TAIL Габариты 7,5А
- DEF Обогреватель заднего стекла 30A
- PANEL Комбинация приборов 5A
- RADIO №2 Магнитола 15A
- TURN Указатели поворотов 10A
- HTR Отопитель 10А
- ELECTONIC IG Зажигание 15A
С обратной стороны блока крепятся некоторые реле.
Обозначение
p, blockquote 14,0,0,0,0 —>
- Интегрированное реле
- Реле задних габаритов
- Реле обогревателя заднего стекла
- Фильтр радиопомех
- Фильтр радиопомех
- Главное силовое реле
Блоки в салоне
Расположение
Общее расположение агрегата в салоне
Описание
- 15 — монтажный блок со стороны водителя
- 16 — блок реле на стороне водителя
- 17 — блок крепления предохранителей со стороны пассажира
- 18 — Электронный блок управления АБС (до 04.2000г.)
- 19 — Блок управления мультиплексом
- 20 — Блок управления SRS (до 04.2000г.)
- 21 — Блок управления SRS (с 04.2000г.)
Он находится под приборной панелью за перчаточным ящиком.
Фотографический пример исполнения
Вариант 1
Схема
модели до 04.2000
Обозначение
1 | 5А ПАНЕЛЬ 2 — Противотуманные фары |
2 | ХВОСТ 5А — Размеры |
3 | 5А ПАНЕЛЬ 1 — Электронный блок управления коробкой передач, сигнализация |
4 | METER 5A — Панель приборов |
5 | 5A ABS-IG — антиблокировочная тормозная система (ABS) |
6 | 5A WARN — Индикаторы |
7 | FAN 5A — Вентилятор |
восемь | 5A MPX-B — Бортовой компьютер |
девять | 5A ECU-BI — Отопление, дистанционное управление центральным замком |
10 | КОМНАТА 5А — Внутреннее освещение |
одиннадцать | КУЗОВ — ECU-IG — Бортовой компьютер |
12 | DOOR 5A — ECU-IG — Моторизованные стеклоподъемники |
13 | 5A DEFOGER — Обогрев заднего стекла |
14 | 5A BACK — Фонарь заднего хода |
15 | WASHER 15A — Шайба |
16 | 15A STOP — стоп-сигналы |
17 | 7.5A TURN — указатели поворота |
18 | 20A DEICER — Антифриз для щеток стеклоочистителей |
19 | КРЫША 30А — Люк |
ветры | НАГРЕВАТЕЛЬ 10А — Кондиционер и отопление |
21 год | 20А AM1 — Замок зажигания |
22 | 10A AIR-BAG-ACC — Система подушек безопасности (SRS) |
23 | 7,5A ECU-ACC — Автоматическая коробка переключения передач и система блокировки зажигания, часы, электрические боковые зеркала заднего вида |
24 | 20A D FR DOOR — Электростеклоподъемник двери водителя |
25 | ДВЕРЬ 30А №1 — Централизованный замок |
26 год | 15A RR WIPER — Стеклоочиститель заднего стекла |
27 | 15A LITERS / CIG — прикуриватель |
28 год | DOOR 20A D RR — Стеклоподъемник правой задней двери с электроприводом |
29 | 7.5A OBD — Диагностика |
тридцать | 7,5A DEICER RELE — Антиобледенитель для щеток стеклоочистителей |
31 год | 20A P FR DOOR — Электрический стеклоподъемник двери переднего пассажира |
32 | 20A P RR DOOR — Электростеклоподъемник задней левой двери |
33 | РАДИО 15А №1 — Аудиосистема |
34 | 25A WIPER — Переключатель стеклоочистителя и омывателя |
35 год | 15A FOG — Противотуманные фары |
Вариант 2
Схема
модели с 04.2000 г
Обозначение
1 | 10А ПАНЕЛЬ 2 — Противотуманные фары |
2 | TAIL 10A — Размеры |
3 | 10А ПАНЕЛЬ 1 — Электронный блок управления коробкой передач, сигнализация |
4 | 7,5А МЕТР — Панель приборов |
5 | 7,5A ABS-IG — антиблокировочная тормозная система (ABS) |
6 | 7.5A WARN — Индикаторы |
7 | FAN 7.5A — Вентилятор |
восемь | 7,5A MPX-B — Бортовой компьютер |
девять | 7,5A ECU-BI — Отопитель, дистанционное управление центральным замком |
10 | СПАЛЬНЯ 7.5A — Внутреннее освещение |
одиннадцать | 7.5A BODY — ECU-IG — Бортовой компьютер |
12 | ДВЕРЬ 7,5A — ECU-IG — Электрические стеклоподъемники |
13 | 7,5A DEFOGER — Обогрев заднего стекла |
14 | 7.5A REVERSE — Задний фонарь |
15 | WASHER 15A — Шайба |
16 | 15A STOP — стоп-сигналы |
17 | 7.5A TURN — указатели поворота |
18 | 20A DEICER — Антифриз для щеток стеклоочистителей |
19 | КРЫША 30А — Люк |
ветры | НАГРЕВАТЕЛЬ 10А — Кондиционер и отопление |
21 год | 20А AM1 — Замок зажигания |
22 | 10A AIR-BAG-ACC — Система подушек безопасности (SRS) |
23 | 7,5A ECU-ACC — Автоматическая коробка переключения передач и система блокировки зажигания, часы, электрические боковые зеркала заднего вида |
24 | 20A D FR DOOR — Электростеклоподъемник двери водителя |
25 | 25А ДВЕРЬ №1 — Центральный замок |
26 год | 15A RR WIPER — Стеклоочиститель заднего стекла |
27 | MIRROR HEATER 10A — Система обогрева боковых зеркал |
28 год | 15A LITERS / CIG — прикуриватель |
29 | 20A D RR DOOR — Электрический стеклоподъемник задней правой двери |
тридцать | 7.5A OBD — Диагностика |
31 год | 7,5A DEICER RELE — Антиобледенитель для щеток стеклоочистителей |
32 | 20A P FR DOOR — Электрический стеклоподъемник двери переднего пассажира |
33 | 20A P RR DOOR — Электростеклоподъемник задней левой двери |
34 | РАДИО 15А №1 — Аудиосистема |
35 год | 25A WIPER — Переключатель стеклоочистителя и омывателя |
36 | 15A FOG — Противотуманные фары |

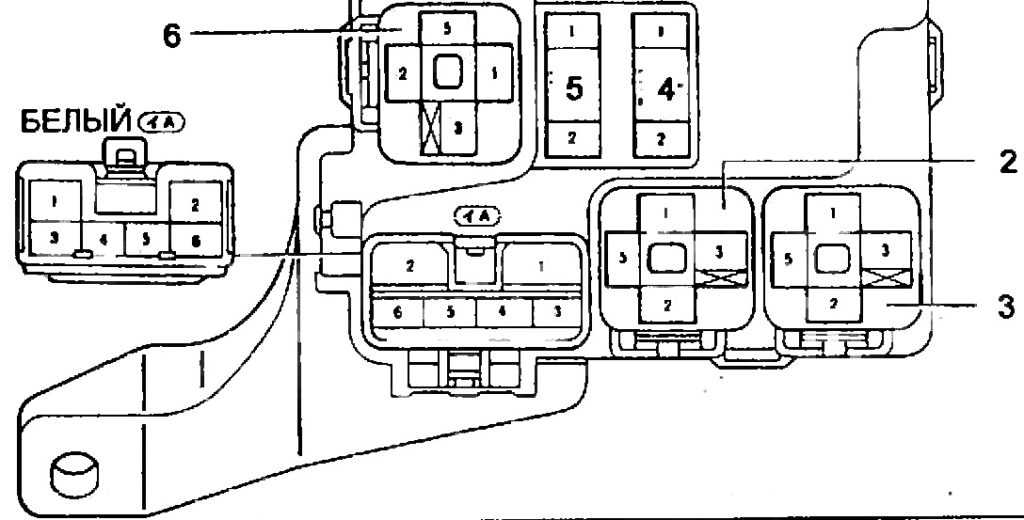

На задней панели устройства есть несколько реле.
Расшифровка
- Реле IG1
- Реле стеклоподъемников
- Реле противотуманных фар
- Реле обогрева заднего стекла
- Размеры реле
Видео:Замена предохранителя прикуривателя Тойота виста ардеоСкачать
Как поменять предохранители Камри XV50(55)?
Специальные щипцы для безопасной и удобной замены предохранителей. хоронятся на внутренней стороне крышки блока.
Отыскав на схемах месторасположение интересующего вас плавкого элемента, достаньте его из блока при помощи специального пинцета (щипцов). Проверьте предохранитель на предмет исправности. Для этого поднимите его на свет. У перегоревшего элемента полоска будет не целостной, а разорванной.
Обратите внимание, что перед тем, как менять плавкий предохранитель, важно выяснить причину возникновения неисправности. Для этого обратитесь в специализированное СТО и воспользуйтесь услугами автомобильного электрика
Toyota Camry XV50: Новые технологии защиты электрических цепей
- Блок предохранителей
- Блок управления электрооборудованием кузова
- Реле указателей поворота (аварийная сигнализация)
- Распределительный блок №3
- Блок ID (автомобили с системой Smart System) Транспондер ключа (автомобили без системы Smart System)
- Распределительный блок (CAN)
- Распределительный блок №4
- Усилитель кондиционера
- Блок сертификации
- Блок контроля давления в шинах
- Центральный блок подушек безопасности
- Аудио усилитель
- Блок блокировки селектора коробки передач
- Усилитель сигнала ключа
- Блок блокировки руля
Предохранители Тойота Виста (V50), 1998 — 2003 г. в. Расшифровка назначения предохранителей, которые находятся в моторном отсеке Тойота Камри 40, приведена в таблице ниже.
Возможность самостоятельной замены
При отказе части электрических систем владелец может визуально проверить состояние предохранителей и поменять вышедшие из строя детали. Если установка нового элемента не приводит к восстановлению работоспособности, то автомобиль доставляется в сервисный центр для определения причин поломки (например, в случае выхода из строя интегрированного реле).
Меры предосторожности
Перед проверкой или заменой защитных элементов на Camry XV50 или 55 необходимо:
- На машинах со стандартным замком зажигания заглушить мотор и вынуть ключ из скважины. Отключать батарею от бортовой сети не требуется.
- На автомобилях с системой бесключевого доступа и кнопкой пуска двигателя отключить зажигание. Отсоединять проводку от аккумулятора не нужно.
Что потребуется
При самостоятельной замене плавких предохранителей потребуются:
- клещи для снятия (закреплены в крышке блока, расположенного в моторном отсеке);
- комплект защитных элементов (запасные вставки номиналом 25 и 30 А хранятся на внутренней части крышки блока под капотом).
Процесс замены
Для замены необходимо:
- Открыть коробку и найти неисправный элемент.
- Вытащить деталь пластиковыми клещами (предназначены только для снятия ножевых элементов типа А). Для снятия вставок с увеличенными корпусами (тип В или С) следует вытянуть деталь пальцами, покачивая корпус из стороны в сторону.
- Осмотреть посадочное гнездо, а затем вернуть плавкую вставку на место и закрыть крышку.
- Проверить работоспособность электрических систем автомобиля.
Предохранители в отсеке двигателя
Перечень и номинал части защитных элементов зависят от:
- рабочего объема двигателя;
- наличия системы обогрева подушек заднего ряда сидений;
- типа ламп, установленных в фарах головного света.
Схема элементов
Блок имеет вытянутую конфигурацию, внутри находятся вставки стандартного типа А с прозрачными корпусами, а также элементы типа В (рассчитанные на повышенную силу тока). Для снятия крышки необходимо нажать на фиксаторы и потянуть кожух вверх. На внутренней поверхности находятся запасные элементы и пинцет.
Расшифровка с описанием функций
Перечень элементов (начиная с нижней позиции в левом ряду):
- Контрольные приборы (5 А).
- Электрические двигатели вентиляторов системы охлаждения (50 А).
- Насос блока очистки стекол фар головного света (30 А).
- Муфта компрессора кондиционера и климатическая установка (50 А).
- Цепь зарядки батареи (120 А для машин с обогревом передних кресел и 140 А для модификаций с обогревом всех сидений).
- Контроллер модуля курсовой устойчивости (30 А).
- Реле включения стартера двигателя (30 А).
- Общая защита ламп в фарах головного света (30 А).
- Контроллер системы курсовой устойчивости (50 А).
- Электрический усилитель рулевого управления (80 А).
- Звуковой сигнал высокого тона (7,5 А).
- Звуковой сигнал низкого тона (10 А).
- Контроллеры модуля впрыска топлива и управления АКПП (15 А).
- Блок управления подачей топлива (10 А или 7,5 А для агрегатов 2GR-FE и 2AR-FE соответственно).
- Контроллеры блока впрыска горючего и цепи зажигания (7,5 А).
- Блок управления подачей бензина, контроллер АКПП и соленоид блокировки рулевого вала (7,5 А).
- Реле стартера (15 А).
- Дверные замки (20 А).
- Дополнительная защита цепей систем зажигания и подачи топлива (25 А).
- Контроллер зарядки (7,5 А).
- Блок аварийной связи (5 А).
- Указатели направления поворота (15 А).
- Блокиратор рулевого управления (10 А).
- Магнитола (15 А).
- Ближний свет левого борта для галогенных фар или корректор положения ксеноновых ламп (15 или 20 А).
- Аналогично позиции 25, но для правого борта.
- Блок автоматического корректора ксеноновых ламп (опция, 7,5 А).
- Контроллер модуля впрыска бензина (30 А).
- Бесключевой доступ (5 А).
- Контроллер дроссельного узла (10 А).
- Розетка буксировочного прибора (опция, 20 А).
- Системы управления двигателем и трансмиссией (7,5 А).
- Аналогично позиции 32 (только для мотора 2AR-FE, 20 А).
- Бесключевой доступ (7,5 А).
- Питание магнитолы (20 А).
- Цепи подсветки приборов, свет в салоне, багажном отделении и в проемах дверей (7,5 А).
- Блок связи, электрический регулятор положения рулевой колонки, кнопки на рулевом колесе (10 А).
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
p, blockquote 26,0,0,0,0 —>
- датчик абсолютного давления во впускном коллекторе (3S-FE, 3S-FSE)
- электронный блок управления ABS (с 04.2000 г.)
- блок реле (3S-FSE)
- монтажный блок предохранителей и реле в моторном отсеке
- блок реле в моторном отсеке
- левый передний датчик SRS
- электронный блок управления двигателем
- правый передний датчик SRS
Вариант 1
Обозначение
p, blockquote 32,0,0,0,0 —>
1 | 10A HAZARD — Аварийная сигнализация |
2 | 20A EFI — Электронный блок управления двигателем |
3 | 10A AM2 — Замок зажигания |
4 | 15A THROTTLE — Система электронного управления дроссельной заслонкой |
5 | 15A IG2 — Электронный блок управления двигателем |
6 | 10A HORN — Звуковой сигнал |
7 | 7,5A ALT SENSING — Генератор |
8 | 7,5/15A EFI №1 — Электронный блок управления двигателем |
9 | 7,5A AIR BAG-B — Система подушек безопасности (SRS) |
10 | CUT |
11 | 10A HEAD RH — Правая фара ближнего света |
12 | 25A ABS №2 — Анти блокировочная система тормозов (ABS) |
13 | 10A HEAD LH — Левая фара ближнего света |
14 | 7,5A EFI №2 — Электронный блок управления двигателем |
15 | 10A HEAD RH — Правая фара дальнего света |
16 | 10A HEAD LH — Левая фара дальнего света |
Вариант 1
p, blockquote 36,0,0,0,0 —>
1 | 10A HAZARD — Аварийная сигнализация |
2 | 20A EFI — Электронный блок управления двигателем |
3 | 10A AM2 — Замок зажигания |
4 | 15A IG2 — Электронный блок управления двигателем |
5 | 10A HORN — Звуковой сигнал |
6 | 7,5A ALT SENSING — Генератор |
7 | 7,5/15A EFI №1 — Электронный блок управления двигателем |
8 | 7,5A AIR BAG-B — Система подушек безопасности (SRS) |
9 | CUT |
10 | 10A HEAD RH — Правая фара ближнего света |
11 | 25A ABS №2 — Антиблокировочная система тормозов (ABS) |
12 | 10A HEAD LH — Левая фара ближнего света |
13 | 7,5A EFI №2 — Электронный блок управления двигателем |
14 | 10A HEAD RH — Правая фара дальнего света |
15 | 10A HEAD LH — Левая фара дальнего света |
p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>
Источник статьи: http://vsepredohraniteli.ru/toyota/vista-ardeo-sv50.html
Схемы установки противотуманных фар
Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.
Установка через реле
Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.
Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.
Установка через кнопку
В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.
Расположение предохранителя и реле бензонасоса на Тойоте Виста 50
Порядок и местоположение электропредохранителей в данной модели отличается в зависимости от года выпуска.
Есть два вида схем:
- Для машин до 2000 года выпуска.
- Для авто с 2001 года.
План расположения звеньев идентичен, но нумерация и их назначение различаются. Перед заменой механизма ознакомьтесь с инструкцией к транспортному средству.
Отыскать владельцам Тойоты Виста 50, где находится предохранитель бензонасоса, можно, если заглянуть в моторное отделение авто. Коммутационное оборудование, контролирующее топливный насос, закреплено в центральной части блока с левой стороны.
Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках
Схема расположения предохранителей в монтажном салонном блоке приведена на рисунке ниже.
Монтажный блок салона
Назначение предохранителей в соответствии с указанными на рисунке выше номерами приведено в таблице ниже.
Таблица — Назначение, цвет и номинальный ток предохранителей салонного блока
Монтажный блок, расположенный в моторном отсеке, помимо предохранителей содержит реле.
Реле и предохранители в монтажном блоке, расположенном в подкапотном пространстве
Расшифровка назначения предохранителей, которые находятся в моторном отсеке Тойота Камри 40, приведена в таблице ниже.
Таблица — Назначение, номинальный ток и цвет элементов монтажного блока, расположенного в подкапотном пространстве
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Toyota Camry XV50 — Что сгорит при замыкании в противотуманной фаре, в вентиляторе охлаждения или обогреве стекла?
- Типов кузова было два: Хардтоп (окна без рамок) и Седан.
- Салон был доступен в четырёх цветовых вариациях: бордовый, синий, бежевый и серый.
- Данный автомобиль выпускался в 5-ти кузовах
- SV20 — двигатель 1S-Ci (105 л. с.; 1.8 л.; бензин)
- SV21 — двигатель 3S-FE (140 л. с.; 2 л.; бензин) (в версиях с GT комплектацией ставилась форсированная версия: 3S-GE)
- SV22 — двигатель 4S-Fi (105 л. с.; 1.8 л.; бензин)
- SV25 — двигатель 3S-FE (135 л. с.; 2 л.; бензин) и полный привод (FullTime с блокировкой дифференциала)
- CV20 — двигатель 2С-T (85 л. с.; 2 л.; дизель)
У данной модели был довольно широкий выбор комплектаций, их насчитывалось 71. От самых простых, с ручными стеклоподъёмниками, задними барабанными тормозами и маломощным двигателем 4S-Fi/2C-T, до богатых комплектаций типа Gran Turismo (GT), которые включали в себя электронный щиток приборов, дисковые тормоза на всех колёсах, ионизатор воздуха и форсированный двигатель 3S-GE.
Блок предохранителей в салоне Если вы не нашли подходящую автосхему или у вас остались вопросы, напишите нашему специалисту и мы постараемся решить вашу проблему.
Блоки в салоне
Расположение
Общая схема расположения блока в салоне
Описание
- 15 — монтажный блок со стороны водителя
- 16 — блок реле со стороны водителя
- 17 — монтажный блок предохранителей со стороны пассажира
- 18 — электронный блок управления ABS (до 04.2000 г.)
- 19 — блок управления Multiplex
- 20 — блок управления SRS (до 04.2000 г.)
- 21 — блок управления SRS (с 04.2000 г.)
Он находится под панелью приборов за перчаточным ящиком.
Фото пример исполнения
Вариант 1
Схема
модели до 04.2000
Обозначение
1 | 5A PANEL 2 – Противотуманная фара |
2 | 5A TAIL – Габариты |
3 | 5A PANEL 1 – Электронный блок управления трансмиссией, аварийная сигнализация |
4 | 5A METER – Комбинация приборов |
5 | 5A ABS-IG – Анти блокировочная система тормозов (ABS) |
6 | 5A WARN – Индикаторы |
7 | 5A FAN – Вентилятор |
8 | 5A MPX-B – Бортовой компьютер |
9 | 5A ECU-BI – Отопитель, система дистанционного управления центральным замком |
10 | 5A ROOM – Освещение салона |
11 | BODY – ECU-IG – Бортовой компьютер |
12 | 5A DOOR – ECU-IG – Электроприводы стекло подъемников |
13 | 5A DEFOGER – Обогреватель заднего стекла |
14 | 5A BACK – Фонарь заднего хода |
15 | 15A WASHER – Омыватель |
16 | 15A STOP – Стоп-сигналы |
17 | 7,5A TURN – Указатели поворотов |
18 | 20A DEICER – Антиобледенитель щеток стеклоочистителя лобового стекла |
19 | 30A ROOF – Люк |
20 | 10A HEATER – Кондиционер и отопитель |
21 | 20A AM1 – Замок зажигания |
22 | 10A AIR- BAG-ACC – Система подушек безопасности (SRS) |
23 | 7,5A ECU-ACC – Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал |
24 | 20A D FR DOOR – Электропривод стеклоподъемника двери водителя |
25 | 30A DOOR №1 – Центральный замок |
26 | 15A RR WIPER – Стеклоочиститель заднего стекла |
27 | 15A LITER / CIG – Прикуриватель |
28 | 20A D RR DOOR – Электропривод стекло подъемника задней правой двери |
29 | 7,5A OBD – Диагностика |
30 | 7,5A DEICER RELE – Антиобледенитель щеток стеклоочистителя лобового стекла |
31 | 20A P FR DOOR – Электропривод стеклоподъемника передней двери пассажира |
32 | 20A P RR DOOR – Электропривод стеклоподъемника задней левой двери |
33 | 15A RADIO №1 – Аудиосистема |
34 | 25A WIPER – Переключатель управления стеклоочистителя и омывателя |
35 | 15A FOG – Противотуманная фара |
Вариант 2
Схема
модели с 04.2000
Обозначение
1 | 10A PANEL 2 – Противотуманная фара |
2 | 10A TAIL – Габариты |
3 | 10A PANEL 1 – Электронный блок управления трансмиссией, аварийная сигнализация |
4 | 7,5A METER – Комбинация приборов |
5 | 7,5A ABS-IG – Антиблокировочная система тормозов (ABS) |
6 | 7,5A WARN – Индикаторы |
7 | 7,5A FAN – Вентилятор |
8 | 7,5A MPX-B – Бортовой компьютер |
9 | 7,5A ECU-BI – Отопитель, система дистанционного управления центральным замком |
10 | 7,5A ROOM – Освещение салона |
11 | 7,5А BODY – ECU-IG – Бортовой компьютер |
12 | 7,5A DOOR – ECU-IG – Электроприводы стеклоподъемников |
13 | 7,5A DEFOGER – Обогреватель заднего стекла |
14 | 7,5A BACK – Фонарь заднего хода |
15 | 15A WASHER – Омыватель |
16 | 15A STOP – Стоп-сигналы |
17 | 7,5A TURN – Указатели поворотов |
18 | 20A DEICER – Антиобледенитель щеток стеклоочистителя лобового стекла |
19 | 30A ROOF – Люк |
20 | 10A HEATER – Кондиционер и отопитель |
21 | 20A AM1 – Замок зажигания |
22 | 10A AIR- BAG-ACC – Система подушек безопасности (SRS) |
23 | 7,5A ECU-ACC – Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал |
24 | 20A D FR DOOR – Электропривод стеклоподъемника двери водителя |
25 | 25A DOOR №1 – Центральный замок |
26 | 15A RR WIPER – Стеклоочиститель заднего стекла |
27 | 10А MIRROR HEATER – Система подогрева боковых зеркал |
28 | 15A LITER / CIG – Прикуриватель |
29 | 20A D RR DOOR – Электропривод стеклоподъемника задней правой двери |
30 | 7,5A OBD – Диагностика |
31 | 7,5A DEICER RELE – Антиобледенитель щеток стеклоочистителя лобового стекла |
32 | 20A P FR DOOR – Электропривод стеклоподъемника передней двери пассажира |
33 | 20A P RR DOOR – Электропривод стеклоподъемника задней левой двери |
34 | 15A RADIO №1 – Аудиосистема |
35 | 25A WIPER – Переключатель управления стеклоочистителя и омывателя |
36 | 15A FOG – Противотуманная фара |
С обратной стороны блока находятся некоторые реле.
Расшифровка
- Реле IG1
- Реле электро стеклоподъёмников
- Реле противотуманных фар
- Реле обогревателя заднего стекла
- Реле габаритов
Passenger compartment
Location
General layout of the unit in the cabin
Assignment
- 15 – mounting block from the driver’s side
- 16 – relay box from the driver’s side
- 17 – mounting box of fuses on the passenger side
- 18 – electronic control unit ABS (up to 04.2000)
- 19 – Multiplex control unit
- 20 – SRS control unit (up to 04.2000)
- 21 – SRS control unit (from 04.2000)
It is located under the dashboard behind the glove compartment.
Photo example of execution
Type A
Diagram
models up to 04.2000
Appointment
1 | 5A PANEL 2 – Fog lamp |
2 | 5A TAIL – Dimensions |
3 | 5A PANEL 1 – Electronic transmission control unit, alarm |
4 | 5A METER – Instrument Cluster |
5 | 5A ABS-IG – Anti-lock braking system (ABS) |
6 | 5A WARN – Indicators |
7 | 5A FAN – Fan |
8 | 5A MPX-B – On-board computer |
9 | 5A ECU-BI – Heater, central locking remote control system |
10 | 5A ROOM – Interior lighting |
11 | BODY – ECU-IG – On-board computer |
12 | 5A DOOR – ECU-IG – Power windows |
13 | 5A DEFOGER – Heated rear window |
14 | 5A BACK – Reversing light |
15 | 15A WASHER – Washer |
16 | 15A STOP – Stop lights |
17 | 7,5A TURN – Direction indicators |
18 | 20A DEICER – Anti-icer for windscreen wiper blades |
19 | 30A ROOF – Hatch |
20 | 10A HEATER – Air conditioning and heater |
21 | 20A AM1 – Ignition lock |
22 | 10A AIR- BAG-ACC – Airbag System (SRS) |
23 | 7,5A ECU-ACC – Automatic transmission selector and ignition lock system, clock, electric side mirrors |
24 | 20A D FR DOOR – Power window regulator driver’s door |
25 | 30A DOOR №1 – Central locking |
26 | 15A RR WIPER – Rear window wiper |
27 | 15A LITER / CIG – Cigarette lighter |
28 | 20A D RR DOOR – Power window regulator, rear right door |
29 | 7,5A OBD – Diagnostics |
30 | 7,5A DEICER RELE – De-icer for windscreen wiper blades |
31 | 20A P FR DOOR – Power window regulator, front passenger door |
32 | 20A P RR DOOR – Power window regulator, rear left door |
33 | 15A RADIO No. 1 – Audio system |
34 | 25A WIPER – Wiper and Washer Control Switch |
35 | 15A FOG – Fog lamp |
Type B
Diagram
models from 04.2000
Protected components
1 | 10A PANEL 2 – Fog lamp |
2 | 10A TAIL – Dimensions |
3 | 10A PANEL 1 – Electronic transmission control unit, alarm |
4 | 7,5A METER – Instrument Cluster |
5 | 7,5A ABS-IG – Anti-lock braking system (ABS) |
6 | 7,5A WARN – Indicators |
7 | 7,5A FAN – Fan |
8 | 7,5A MPX-B – On-board computer |
9 | 7,5A ECU-BI – Heater, central locking remote control system |
10 | 7,5A ROOM – Interior lighting |
11 | 7,5A BODY – ECU-IG – On-board computer |
12 | 7,5A DOOR – ECU-IG – Electric windows |
13 | 7,5A DEFOGER – Heated rear window |
14 | 7,5A BACK – Reversing light |
15 | 15A WASHER – Washer |
16 | 15A STOP – Stop lights |
17 | 7,5A TURN – Direction indicators |
18 | 20A DEICER – Anti-icer for windscreen wiper blades |
19 | 30A ROOF – Hatch |
20 | 10A HEATER – Air conditioning and heater |
21 | 20A AM1 – Ignition lock |
22 | 10A AIR- BAG-ACC – Airbag System (SRS) |
23 | 7,5A ECU-ACC – Automatic transmission selector and ignition lock system, clock, electric side mirrors |
24 | 20A D FR DOOR – Power window regulator driver’s door |
25 | 25A DOOR №1 – Central locking |
26 | 15A RR WIPER – Rear window wiper |
27 | 10A MIRROR HEATER – Side mirror heating system |
28 | 15A LITER / CIG – Cigarette lighter |
29 | 20A D RR DOOR – Power window regulator, rear right door |
30 | 7,5A OBD – Diagnostics |
31 | 7,5A DEICER RELE – De-icer for windscreen wiper blades |
32 | 20A P FR DOOR – Power window regulator, front passenger door |
33 | 20A P RR DOOR – Power window regulator, rear left door |
34 | 15A RADIO No. 1 – Audio system |
35 | 25A WIPER – Wiper and Washer Control Switch |
36 | 15A FOG – Fog lamp |
There are some relays on the back of the unit.
Decoding
- IG1 relay
- Power window relay
- Fog lamp relay
- Heated rear window relay
- Relay dimensions
Схема предохранителей Toyota Camry XV50 (2011-2017)
- PHILIPS H11-12-55 LLECO 12362LLECOC1 от 500 руб увеличенный срок работы
- BOSCH H11-12-55 Pure Light 1987302084 от 450 руб
- OSRAM H11-12-55 64211 от 500 руб
- NARVA H11-12-55 LONG LIFE 48078LL от 500 руб (дочерний бред Филипса, увеличенный срок службы ламп)
- KOITO H11-12-55 0110K от 500 руб
- General Electric H11-12-55 53110
- AYWIparts H11-12-55 AW1910006 от 300 руб
- MTF H11-12-55 HS1211 от 300 руб
Toyota Camry XV50 — Unit D (Интегрированное реле)
Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды
Toyota Vista Ardeo 1 поколения
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Видеорегистратор — поможет доказать вашу невиновность
Видеорегистратор — поможет доказать вашу невиновность
- Залог уверенности на дороге!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.
Машина вышла в 1998 году и сразу стала отлично продаваться. Люди по достоинству оценили дизайн автомобиля и его внутреннее богатое оснащение. Модель выпускали до 2000 года.
Читать также: Мазда 626 1992 предохранители
Нужно отдать должное дизайнерам компании, они создали уникальное заднее остекление багажного отсека. Задние боковые окна багажника и самим стеклом задней двери багажного отсека создается впечатление некого легкого монолита. Также задние стойки очень скромных размеров и обеспечивают отличную обзорность водителю.
Во время создания модели была мода на вынесение ручки коробки передач на рулевую колонку, в данной машине это реализовано также, это добавляет пространства на передних сидениях. Стоит отметить, что была специальная версия модели Excellent Edition V, которая подразумевала трехместный диван спереди. Таким образом, в легковом автомобиле могли перемещаться сразу шесть человек.
Была специальная серия с уклоном в спорт – Active Sports, она отличалась удобным трехспицевым рулем, наличием заднего спойлера, заводским декоративным обвесом и прочими деталями стайлинга.
Производитель предлагал три бензиновых мотора для данного авто. Первый из них – это 1,8 литровый силовой агрегат 1ZZ-FE мощностью 130 лошадиных сил. Это популярный мотор, его можно было увидеть на множестве других тойотовских машинах, его ставили на:
Другой двигатель – это двухлитровый 135 сильный 3S-FE. Этот силовой агрегат также ставили на некоторые другие модели Тойота, среди них были:
- Avensis;
- Caldina;
- Camry;
- Carina;
- Carina E;
- Carina ED;
- Celica;
- Corona;
- Corona Exiv;
- Corona Premio;
- Corona SF;
- Curren;
- Gaia;
- Ipsum;
- Lite Ace Noah;
- Nadia;
- Picnic;
- RAV4;
- Town Ace Noah;
- Vista.
Был еще один двигатель. Это самый объемистый и мощный вариант. 3S-FSE – двухлитровый мотор с мощностью в 145 «лошадок». Помимо данной модели машины, ставили на:
Название модели мотора | Рабочий объем двигателя | Мощность ДВС | Тип потребляемого топлива |
1ZZ-FE | 1,8 литра | 130/136 лошадиных сил | Бензин |
3S-FE | 2,0 литра | 135 лошадиных сил | Бензин |
3S-FSE | 2,0 литра | 145 лошадиных сил | Бензин |
1AZ-FSE | 2,0 литра | 150/152 лошадиных сил | Бензин |
