Тойота королла 120 (124/130)

Engine compartment

Under the hood, there can be 2 fuse and relay boxes (left and right) and one with fuses (hybrid versions).

Fuse box A

Diagram

Allocation

1 ABS NO.2	30A VSC actuator
2 DEF	30A Rear window defogger
3 EFI	20A EFI
4 CAPACITOR	15A Hybrid system
5 ECU-B	10A Power sliding door
6 DOME	7,5A Interior light
7 RAD NO.1	15A Navigation system
8 MIR HTR	10A Mirror heater
9 SLOPE NO.2	30A Slope
9 ABS MAIN1	10A Brake system
10 ABS MAIN2	10A Brake system
11 ETC-S	10A EFI
12 AM2 NO.2	7,5A Body ECU
13 TRN HAZ	15A Turn signal,hazard light
14 IG2	15A Injection
15 ABS MAIN3	15A Brake system
16 FR DOOR	30A Body ECU
17 A/F	30A EFI
17 A/C W/P	10A Air conditioner

Scheme from the block cover with a description of the relay

Fuse box B

Diagram

Appointment

1 HORN	10A Horn
2 STRG LCK	20A Steering lock
3 AMP NO.2	30A Audio amplifier
4 AMP NO.1	30A Audio amplifier
5 ECU-B3	7,5A Smart ECU
6 ECU-B2	7,5A Air conditioner
7 S/HORN	10A S/Horn
8 DEICER	20A Front wiper deicer
9 FOG	20A Front fog lights
10 H-LP RH *1	15A Right headlamp (high beam)
10H-LP RL *2	15A Right headlamp (low beam)
11 H-LP LH *1	15A Left headlamp (high beam)
11 H-LP LL *2	15A Left headlamp (low beam)
12 H-LP RL *1	15A Right headlamp (low beam)
13 H-LP LL *1	15A Left headlamp (low beam)
13 H-LP RH *2	15A Right headlamp (high beam)
14 H-LP HI NO.2 *1	20A Automatic high beam
14 H-LP LH *2	15A Left headlamp (high beam)

Fuse box C

Diagram

Decoding

1. 7.5A EFI NO.1 – Hybrid system
2. 10A OIL PMP – Hybrid System
3. 10A PCU – Hybrid System
4. 7.5A IGCT NO.1 – Hybrid system
5. 10A INV W/P – Hybrid system
6. 7.5A IGCT NO.2 – Hybrid System
7. 10A BATT FAN – Hybrid System

Have something to add – write in the comments.

Замена

Небольшая часть блока предохранителей, отвечающая за опции комплектации автомобиля находиться в салоне, основные элементы – в блоке под капотом. Для того, чтобы заменить перегоревший предохранитель необходимо:

• В обязательном порядке отключить от аккумулятора все клеммы;
• Далее в салоне открываем накладку на приборной панели и с помощью крестовой отвертки отворачиваем фиксирующие саморезы. Затем аккуратно отщелкиваем пластиковые крепления и извлекаем накладку, что обеспечит доступ к самим предохранителям внутреннего блока;
• Теперь головкой на «10» отворачиваем новые крепления и можно полностью демонтировать блок. Осматриваем все предохранители на предмет оплавления и при необходимости меняем поврежденные элементы – извлекаются детали с помощью пинцета или специального съемника. Также под демонтированным блоком будет расположено реле – это при необходимости также прозваниваем;
• Если проблема не была устранена, переходим в подкапотное пространство, где производим осмотр по аналогичной схеме. При необходимости заменяем все поврежденные элементы;
• Далее подключаем аккумулятор и заводим автомобиль для теста и диагностики.

Помните, строго не допускается изменять тип предохранителя. Установка элемента меньшей мощности приведет к регулярному перегоранию детали, а деталь с большей пропускной способностью может стать причиной короткого замыкания и дорогостоящим ремонтом в ближайшем будущем.

Если в автомобиле постоянно выходят заводские предохранители, то необходимо пройти диагностику систему – возможны перепады напряжения или нестабильная работа генератора.

Блоки в салоне

Расположение

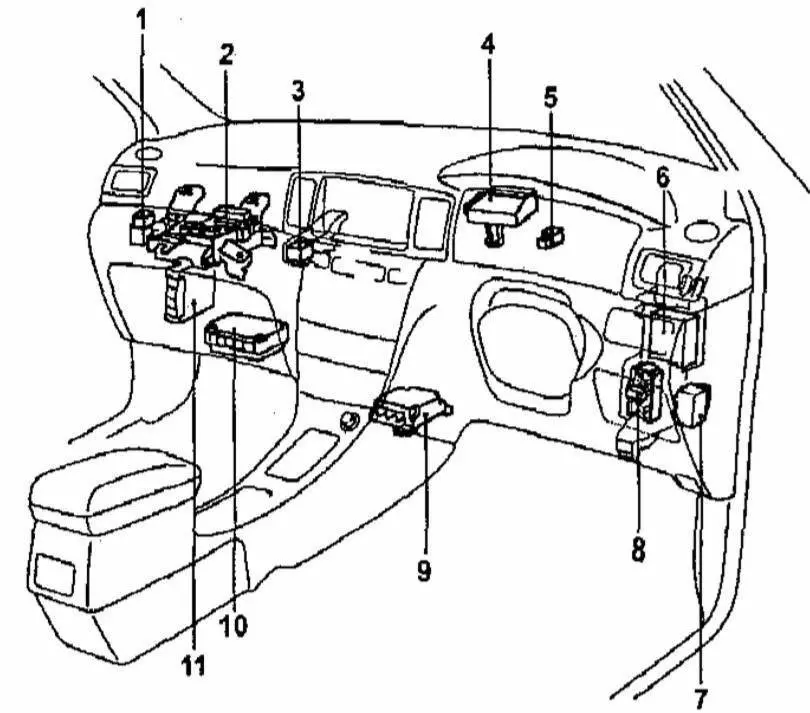

Общая схема расположения электронных блоков управления

Левый руль

Правый руль

Описание

1. LHD: Реле освещения салона (DOME CUT)
2. Блок управления корректором фар
3. Блок предохранителей / Блок управления электрооборудованием кузова
4. Актуатор блокировки руля
5. Блок управления усилителем рулевого управления
6. Блок реле
7. Блок управления навигацией
8. Блок управления полным приводом
9. Блок управления парктроником (Clearance Warning)
10. Блок управления системами помощи водителю
11. Блок сетевого шлюза
12. Реле стеклоочистителя
13. Блок управления системой старт-стоп
14. Блок управления селектора коробки передач
15. Блок управления подушками безопасности
16. Распределительный коннектор
17. Усилитель кондиционера
18. Распределительный коннектор
19. RHD: Реле двойной блокировки дверей

Блок предохранителей

Расположен под панелью приборов. На схеме данный блок обозначен под цифрой 3.

Схема

Назначение

1	—
2	7,5A STOP — Лампы стоп-сигнала
3	10A S/ROOF — Люк
4	5A AM1 — Предохранители: «IG1 NO.1», «IG1 NO.2», «IG1 NO.3», «ACC»
5	7,5A OBD — Диагностический разъем
6	20A D/L NO.2 — До Октября 2015: Центральный замок, блок управления электро оборудованием кузова
7	7,5A FOG RR — Задний противотуманный свет
8	10A D/L BACK — Центральный замок (дверь багажного отсека)
9	15A P/OUTLET NO.1 — Розетка (прикуриватель)
10	20A DOOR D — Стеклоподъемник с водительской стороны
11	20A DOOR R/R — Задний правый стеклоподъемник
12	20A DOOR R/L — Задний левый стеклоподъемник
13	15A WIP RR — Задний стеклоочиститель
14	15A WSH — Передний омыватель стекла, задний омыватель стекла
15	7,5A GAUGE — Лампы заднего хода, внутреннее зеркало с автоматическим затемнением, система контроля слепых зон (Blind Spot Monitor)
16	25A WIP FR — Стеклоочиститель
17	5A SFT LOCK-ACC — Блокировка селектора коробки передач
18	15A P/OUTLET NO.2 — Розетка
19	7,5A ACC — Розетки, аудио система, зеркала с электроприводом, блок управления электро оборудованием кузова, часы, датчик тока
20	7,5A PANEL — Выключатель VSC OFF, комбинация приборов, выключатель BSM, выключатель полного привода, выключатель обогрева зоны покоя щеток, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, системы помощи при парковке, выключатели подогрева сидений, розетки, выключатель привода двери багажника, блок управления кондиционером, выключатель обогрева заднего стекла, аудио система, кнопки на руле, подсветка подстаканников
21	10A TAIL — Габаритный свет, освещение номерного знака, противотуманный свет
22	20A D/L NO.2 — С Октября 2015: Центральный замок, блок управления электро оборудованием кузова
23	5A EPS-IG — Усилитель рулевого управления
24	10A ECU-IG NO.1 — Полный привод (Dynamic Torque Control), датчик положения руля, комбинация приборов, селектор коробки передач
25	5A ECU-IG NO.2 — Блок управления электро оборудованием кузова, система беспроводного управления, блокировка селектора коробки передач, интеллектуальная система входа и запуска, люк, аудио система, привод двери багажника, система контроля давления в шинах, система контроля слепых зон (Blind Spot Monitor), система контроля полос движения (LDA)
26	7,5A HTR-IG — Кондиционер, обогрев заднего стекла
27	10A S-HTR LH — Подогрев левого сиденья
28	10A S-HTR RH — Подогрев правого сиденья
29	7,5A IGN — Топливный насос, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, лампы стоп-сигнала, блокировка руля
30	7,5A A/B — Подушки безопасности, система классификации переднего пассажира
31	5A METER — Комбинация приборов
32	7,5A ECU-IG NO.3 — Генератор, ABS/VSC, обогрев зоны покоя щеток, лампы стоп-сигнала, предохранители: «FAN NO.1», «FAN NO.2», «FAN NO.3», «HTR», «PTC», «DEF», «DEICER»

С другой стороны блока крепятся дополнительные предохранители.

Схема

Обозначение

1. 30A P/SEAT F/L — Электропривод левого сиденья
2. 30A PBD — Электропривод двери багажника
3. 30A P/SEAT F/R — Электропривод правого сиденья
4. 30A P/W-MAIN — Передние стекло подъемники, блок управления стекло подъемниками

Блок реле

Схема

Расшифровка

R1	LHD: Противоугонная система (S-HORN)RHD: Освещение салона (DOME CUT)
R2	Задний противотуманный свет (FOG RR)

Дополнительные элементы

Схема

Описание

1. Блок управления люком
2. Ресивер центрального замка и системы контроля давления в шинах Блок управления системой контроля давления в шинах
3. Ресивер центрального замка
4. Трансивер телефона
5. Блок управления системой помощи при парковке
6. Правый датчик системы контроля слепых зон
7. Блок управления дверями
8. Левый датчик системы контроля слепых зон
9. Блок управления топливным насосом
10. Распределительный коннектор
11. Аудио усилитель

Меняем предохранители правильно

Столкнуться с перегоранием плавкой вставки может каждый автовладелец Rav 4. Рассмотрим, как правильно выполнить замену предохранителя.

Первоначально понадобится выявить поврежденный элемент. Для этого анализируются перечень отказавшего в работе электрического оборудования, после чего по представленным выше перечням определяется отказавший элемент. Он извлекается из посадочного гнезда специальными щипцами или руками. Предварительно откидывается минусовая клемма от аккумулятора.

В дальнейшем обязательно выявляется и устраняется причина перегорания вставки. Остается вставить новый защитный элемент идентичный по токовому номиналу.

Целый предохранитель

Предохранители и реле Toyota RAV4 (XA30), 2006 — 2013

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке.

Информация по схемам подходит для моделей Тойота РАВ 4 3 поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

В салоне

Находится в водительской стороны внизу приборной панели.

1) Для получения доступа к предохранителям монтажного блока, расположенного в салоне, нажмите на фиксатор.

2) . откиньте вниз крышку монтажного блока.

• LHD: Стартер (ST) — Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска
• LHD: Перемычка — До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска

• Задний противотуманный свет
• Розетка (115V)

В моторном отсеке

В правой части

Расположен справа (по направлению движения).

1) Для доступа к предохранителям и реле монтажного блока, отожмите фиксатор в задней части блока.

Схема предохранителей расположенных в блоке расположенном справа
№ (А)	Расшифровка
1 (30 А)	Запасной
2 (20 А)
3 (10 А)
4 (7,5 А)	Система кондиционирования воздуха, система доступа и пуска двигателя без ключа, электростеклоподьемники
5 (20 А)	Блокировка вала рулевой колонки
6 (20А)	Навигация, аудиосистема
7 (10 А)	Блок управления электрооборудованием кузова, электроусилитель рулевого управления, управление замками дверей, система доступа и пуска двигателя без ключа, часы, аудиосистема, навигация, комбинация приборов
8 (10 A)	Освещения салона, лампа подсветки выключателей
9 (10 А)	Левая фара (дальний свет)
10 (10А)	Правая фара (дальний свет)
11 (10А)	Левая фара (ближний свет)
12 (10 А)	Правая фара (ближний свет)
13	Не используется
14 (25 A)	Автономный обогреватель салона
15 (20 A)	Обогрев ветрового стекла
56 (50 А)	Фары
57 (50 А)	Система кондиционирования
58 (30 А)	Вентилятор радиатора охлаждения
59 (50 А)	Система снижения токсичности ОГ
60 (30 A)	Вентилятор радиатора охлаждения
61 (50 A)	Система снижения токсичности ОГ
62 (30 А)	Омыватель фар
DIM RELAY	Реле дальнего света фар
HEAD RELAY	Реле ближнего света фар
FAN №1 RELAY	Реле вентилятора радиатора
FAN №2 RELAY	Реле вентилятора радиатора
FAN №3 RELAY	Реле вентилятора радиатора
DEICER RELAY	Реле обогрева ветрового стекла

В левой части

Расположен слева (по направлению движения) в моторном отсеке.

1) Для доступа к предохранителям и реле монтажного блока, отожмите фиксатор в задней части блока.

Схема предохранителей расположенных в блоке в моторном отсеке слева
№ (А)	Назначение
1 (30 А)	Система управления двигателем, система доступа и пуска двигателя без ключа, система зажигания, стартер
2 (15 А)	Система управления двигателем, система доступа и пуска двигателя без ключа, система зажигания
3 (10 А)	Указатели поворота и аварийная сигнализация
4 (10 А)	Круиз контроль, система АКПП, система управления мотором
5 (7,5 А)	Система управления двигателем, система доступа и пуска двигателя без ключа, система зажигания
6 (10 A)	Круиз контроль, система АКПП, система управления мотором
7 (7.5 A)	Стартер (на авто без системы доступа и пуска двигателя без ключа)
8 (20 А)	Круиз контроль, система АКПП, система управления мотором
9 (10 А)	Система доступа и пуска двигателя без ключа, звуковые сигналы, противоугонная сигнализация
10	Не используется
11
52
53 (60 А)	Электроусилитель руля
54 (80 A)	Электроусилитель руля, блок управления электрооборудованием кузова, замки дверей, система доступа и пуска двигателя без ключа, часы, аудиосистема, навигация, комбинация приборов, кондиционирование, стеклоподъемники, блокировка руля, освещение салона, обогрев лобового стекла, фары, обогреватель салона, лампы подсветки выключателей
55 (120 A)	Автоматическое включение света фар, генератор, шлема доступа и пуска двигателя без ключа, противотуманные фары, корректор фар, лампы подсветки выключателей, стеклоподъемники, задние противотуманные фонари, задние фонари
56 (50 A)	Круиз контроль, система управления АКПП, система управления мотором, система доступа и пуска двигателя без ключа, звуковые сигналы, противоугонная сигнализация
57 (30 А)	ABS, система помощи при движении на уклоне DAC, система помощи при трогании на подъеме, VSC, TRC
58 (50 А)
IG2 Relay	Реле системы управления двигателем
BRC Relay	Реле гидроэлектронного модуля ABS
VSC FAIL RELAY	Реле системы курсовой устойчивости VSC
VSC MTR RELAY	Реле системы курсовой устойчивости VSC

1. Распределительный блок; 2. Блок управления люком’ 3. Антенна и ресивер системы контроля давления в шинах; 4. Ресивер центрального замка; 5. Усилитель аудиосистемы

Двигатели

В Европе первый RAV4 предлагался лишь с одним двигателем – 2-литровой атмосферной бензиновой четверкой мощностью 129 л.с. Силовой агрегат, хоть и не восхищает своей мощностью, но разгоняет кроссовер достаточно бодро. Несмотря на вес от 1210 до 1260 кг (в зависимости от модификаций), двигатель потребляет в смешанном цикле около 13 л/100 км. Полный привод «забирает свое».

Электрическая версия EV по заверениям производителя способна проехать на одной зарядке 400 км. Фантастические цифры, скорей всего сильно преувеличенные. В соответствии с техническим описанием EV способен развить максимальную скорость 126 км/ч, а первой сотни достичь за 18 секунд.

Японские силовые агрегаты с 90-х годов до недавнего времени славились своей небывалой надежностью. Но к великому сожалению, мотор РАВ4 год от года становится все старше и теряет белую форму. Одним из распространенных недостатков является утечки масла – всевозможные уплотнения и прокладки не вечные. Причем это касается и коробки передач.

129-сильный двигатель 3S-FE хорошо известен еще по Avensis первого поколения. Мотор имеет два распределительных вала, приводимых в действие ремнем ГРМ. Конструкция двигателя исключает столкновение поршней и клапанов при обрыве зубчатого ремня.

5.4.4 Добавление хладагента

Для добавления хладагента необходимо приобрести комплект зарядки, состоящий из баллона с хладагентом емкостью 0,35 л, конусного клапана и шланга. Конусный клапан и шланг подсоединяются к стороне низкого давления системы кондиционирования воздуха. Подсоедините комплект зарядки в соответствии с инструкцией по эксплуатации, прилагаемой к комплекту.

Выверните вентильную ручку на комплекте зарядки и присоедините комплект к системе кондиционирования, предварительно проверив состояние уплотнительных колец и резьбы, на которую навинчивается комплект зарядки.

Снимите пылезащитный колпачок с канала со стороны низкого давления системы кондиционирования воздуха и быстро подсоедините штуцер шланга комплекта зарядки.

Заведите двигатель и прогрейте его до рабочей температуры. Включите систему кондиционирования воздуха в режим максимального охлаждения воздуха. Держите шланг комплекта зарядки как можно дальше от лопастей вентилятора радиатора и других вращающихся частей двигателя. Зарядка системы может проходить только при работающем компрессоре кондиционера.

Поверните вентильную ручку на комплекте, при этом стержень должен пробить баллон, затем отпустите ручку, и хладагент должен с шипением начать выходить в систему кондиционирования. При заправке держите баллон вертикально, не наклоняйте и не перемещайте его. Для ускорения процесса зарядки можно обернуть баллон чистой ветошью, смоченной горячей водой.

Вставьте термометр в центральные вентиляционные решетки панели приборов при работе системы кондиционирования воздуха в режиме максимального охлаждения — температура, показываемая термометром должна быть на 15–20 °С ниже температуры воздуха в салоне автомобиля.

Когда весь хладагент выйдет из баллона, закройте вентильную ручку и отсоедините шланг от заправочного канала. Установите новый пылезащитный колпачок.

        ПРЕДУПРЕЖДЕНИЕ

Никогда не добавляйте более двух баллонов хладагента в систему кондиционирования воздуха.

Toyota Rav4 | Перечень предохранителей

Номер
предо-
хранителя

Номи-
нальный
ток, А

Защищаемая цепь

1

10

Прикуриватель

1А

2

10

Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре
(дизельный двигатель), питание цепи, включаемой после запуска двигателя,
панель приборов, бортовой компьютер, электронная противоугонная система,
усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом
катализатора, интерфейс блока управления скоростью

3

10

ЭБУ и выключатель электронной системы управления подвеской

4

5

Передний левый, задний правый габаритные фонари

5

10

Регулятор фар, омыватели фар, подсветка индикатора включения ближнего
света фар на панели приборов, правые габаритные огни

6

15

ЭБУ автоматической коробки передач, датчик включенной передачи

7

20

Электропроводка прицепа

8

–

9

5

Передний правый, задний левый габаритные фонари, звуковой сигнализатор
напоминания о забытом включенном освещении

10

30

Цепь питания памяти положений сидений

11

30

Переднее левое сиденье

12

15

Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена,
стоп-сигналы, реле электрического замка дверей

13

30

Переднее правое сиденье

14

30

Задний стеклоподъемник

15

20

ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле
Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания
реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления

16

16А

10

Магнитола

17

18

5

Задний противотуманный фонарь

19

5

Подсветка выключателей освещения салона, подсветка панели управления,
панель приборов и реостат

20

10

Левая фара ближнего света

21

10

Реле отключения компрессоров, компрессор, реле давления, фонари дневного
освещения, реле максимальной скорости вентилятора, управление кондиционером,
датчик температуры воздуха в салоне

22

20

Стеклоочиститель заднего стекла

23

–

24

30

Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя
лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева
заднего стекла, выключатель регулятора скорости–датчик выключения регулятора
скорости, расположенный на педали тормоза

25

10

ЭБУ автоматической коробки передач, датчик включенной передачи, часы,
бортовой компьютер, электронная противоугонная система, управление двигателем,
плафоны, объемный выключатель и сигнализатор противоугонной системы

26

15

Выключатель аварийной сигнализации

27

30

Электрический стеклоподъемник передней двери

28

10

Панель приборов, часы с цифровой индикацией, привод регулировки зеркала
заднего вида, привод регулировки складных зеркал заднего вида, электрический
стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной
блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой
компьютер

29

30

Электрический стеклоподъемник передней двери, люк

30

15

Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель
аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения
скорости, электрический замок, подсветка туалетного зеркала

Обозначение

Номинальный
ток, А

Защищаемая цепь

FM1

50

Противоугонная система

FM2

50

Противоугонная система (цепь от замка зажигания)

FM3

50

Питание основного блока предохранителей

FM4

50

Выключатель освещения

FM5

50

ABS

FM6

20/ 40

Вентилятор 1

FM7

20/ 40

Вентилятор 2

FM8

40

Электрообогреватель стекла

1

2

10

ЭБУ автоматической коробки передач, селектор положения рычага переключения
автоматической коробки передач

3

25

ABS

4

20

Работающий двигатель

5

15

Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х
клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя
V6 2 литра с турбокомпрессором и впрыском топлива

6

10

Звуковой сигнал

7

15

Таймер омывателя фар

8

9

10

Лямбда-зонд

10

10

Топливный насос

11

12

10

Левая противотуманная фара

13

10

Правая противотуманная фара

14

10

Левая фара дальнего света

Общее расположение блоков

Всего в данной модели предусмотрено 5 основных блоков с предохранителями и реле, а также отдельные элементы, которые могут быть установлены вне их.

Общая схема

Расположение блоков в салоне для праворульных машин

Описание

1. реле отопления
2. монтажный блок под панелью приборов
3. дополнительные монтажные блоки
4. блок управления гидроусилителем
5. зуммер VSC
6. монтажные блоки n. 7, вып. 11
7. реле указателя поворота
8. коробка реле кузова
9. блок управления SRS
10. блок управления двигателем и автоматическая коробка передач
11. блок управления ABS, TRC, VSC, VA

Видео:Владельцы Toyota Corolla обязательно меняйте эту деталь. Сгорел предохранитель АМ2. Разбираемся.Скачать

Расположение блоков Toyota RAV-4 в салоне со схемой

Автомобили оборудованы бортовой сетью постоянного тока напряжением 12 В с выводом отрицательных контактов на кузов. Для защиты цепей от коротких замыканий использованы ножевые вставки номиналом от 7,5 А.

Элементы находятся в панели приборов машины или в моторном отсеке (вместе с реле для силовых линий питания). Место монтажа салонной коробки не зависит от расположения рулевого колеса (в пределах одного поколения).

Блок реле Toyota RAV-4 в салоне.

Блок предохранителей

Основная коробка находится под панелью приборов со стороны левой двери. Дополнительные реле РАВ-4 и блоки управления подушками безопасности и бортовой электроникой разнесены по салону, часть элементов установлена под корпусом центральной консоли.

Информация о назначении элементов и номинале имеется на крышке, приведена в инструкции по эксплуатации или в литературе по ремонту и обслуживанию кроссовера.

Внутри блока расположены вставки для защиты:

• ламп сигналов снижения скорости;
• привода электрического люка в крыше;
• системы зажигания, иммобилайзера и запуска двигателя;
• контроллера обнаружения ключа для бесконтактного отпирания дверей;
• датчиков давления в шинах;
• модуля управления системой ABS с поддержкой дополнительных функций;
• блокиратора лючка горловины топливного бака;
• систем обогрева и управления внешними зеркалами заднего вида;
• динамического радара для адаптивного круиз-контроля;
• диагностического штекера OBD II;
• электрических приводов замков и стеклоподъемников;
• указателей направления поворота;
• противотуманных фар спереди и фонаря сзади;
• блокировки замка и электрического сервопривода крышки багажника;
• системы очистки ветрового и заднего стекол и насосов для подачи моющей жидкости;
• сигнализатора движения задним ходом;
• внутреннего зеркала с автоматическим затемнением и датчиков контроля мертвых зон;
• селектора автоматической коробки передач;
• розеток для коммутации дополнительного оборудования;
• габаритного освещения и подсветки заднего номерного знака;
• контроллера управления электрическим усилителем руля;
• муфты подключения задних колес;
• акустической системы и подогрева сидений;
• муфты компрессора кондиционера и блока управления микроклиматом;
• подушек безопасности и комбинации приборов.

На верхней части салонной коробки на некоторых автомобилях имеются гнезда для предохранителей, рассчитанных на повышенную до 30 А силу тока.

Также сбоку находится основная вставка модуля электрических стеклоподъемников. Наличие многоступенчатой защиты повышает надежность эксплуатации, но затрудняет поиск перегоревшей перемычки.

Блок реле

Внутри приборной панели находятся реле управления:

• освещением салона с поддержкой плавного затухания ламп;
• указателями направления поворота;
• штатной противоугонной системой;
• задним противотуманным сигналом;
• двойной блокировкой дверных замков.

На машинах RAV-4 с дизелем (поставлялись на некоторые рынки сбыта) имеется дополнительное реле для управления свечами накаливания. Добраться до элементов можно через нишу коробки предохранителей. Для упрощения доступа потребуется снять ряд крышек или декоративных элементов с панели приборов.

Схема расположения реле управления.

Дополнительные элементы блоков

В салоне автомобиля устанавливаются модули:

• управления электрическим люком;
• сбора информации от датчиков давления в шинах;
• управления центральным замком;
• подключения мобильного телефона к мультимедийному центру по беспроводному каналу связи;
• управления датчиками парковки, расположенными в бамперах;
• системы контроля слепых зон с выводом светового сигнала на внешние зеркала заднего вида;
• управления электроникой в дверях и топливным насосом;
• усиления звукового сигнала перед подачей на динамики;
• управления бортовой электроникой (необходим для совместной работы всех блоков).
