Предохранители toyota auris/corolla (2013-2018)

Engine compartment

Location

General arrangement of boxes under the hood

Assignment

1. The engine control unit
2. Main fuse and relay box
3. Glow plug relay
4. Cooling fan control unit
5. LHD: Headlight wiper relay
6. Injector control unit (EDU)
7. Relay box
8. Petrol: Brake control unit
9. Diesel: Brake control unit

Main fuse and relay box

Installed on the left side under the soot space.

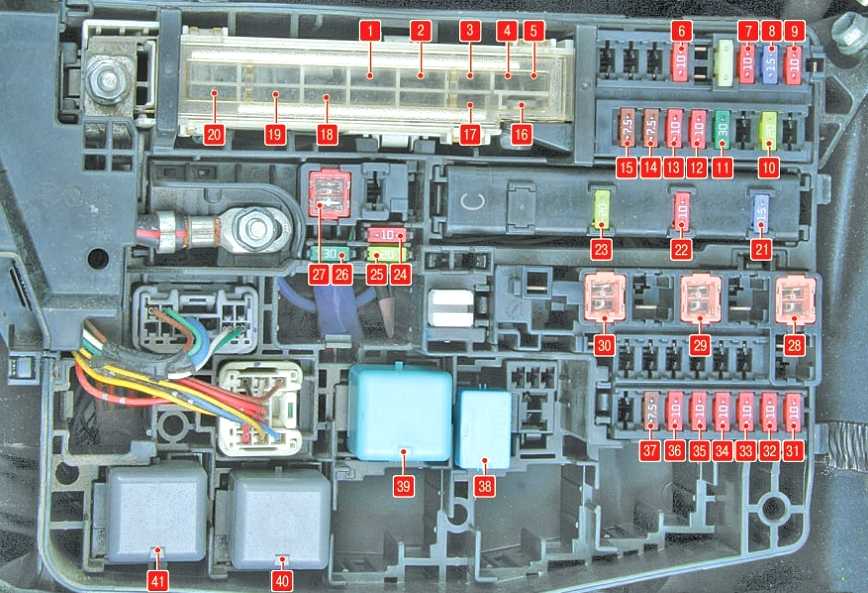

Type 1

Diagram

Appointment

F1	30А H-LP CLN – Headlight washer
F2	45A RDI FAN – Cooling fan
F3	30А ABS NO.3 – ABS и VSC
F4	50А ABS NO.1 – ABS и VSC
F5	50A HTR – Air Conditioning
F6	10А ECU-B2 – Robotic transmission, air conditioning, Smart Entry system
F7	10A ECU-B – Instrumentation, electrical control unit, VSC, central locking, drive glass lifters
F8	15А RAD NO.1 – Audio system
F9	10A DOME – Interior lighting, trunk lighting, Smart Entry system
F10	20А STRG LOCK – Steering lock system
F11	30A AM2 – Engine starting system, Smart Entry system, injection system
F12	10A ETCS – Throttle Control System
F13	10А TURN-HAZ – Direction indicators and hazard warning lights
F14	7,5А ALT-S – Battery charging system
F15	7,5А AM2 NO.2 – Electrical equipment control unit
F16	50А H-LP MAIN – Headlights
F17	50A P / I – Fuel injection system
F18	80А GLOW – Engine preheating system (for diesel engines)
F19	60A EPS – Electric power steering
F20	120А ALT – Battery charging system
F21	15A IG2 – Fuel injection system, Smart Entry system
F22	10А HORN – Sound signal
F23	20A EFI MAIN – Fuel injection system
F24	Reserve
F25	Reserve
F26	Reserve
F27	50A AMT – Robotic transmission
F28	30А HTR SUB NO.3 – Air conditioner
F29	30А HTR SUB NO.2 – Air conditioner
F30	30А HTR SUB NO.1 – Air conditioner
F31	10А H-LP LH LO – Right headlight (low beam)
F32	10А H-LP RH LO – Left headlight (low beam)
F33	10А H-LP LH HI – Right headlight (high beam)
F34	10А H-LP RH HI – Left headlight (high beam)
F35	10A EFI NO.1 – Injection system
F36	10A EFI NO.2 – Injection system
F37	7.5A IG2 NO.2 – Start system, Smart Entry system
38	FR DEICER – Cooling fan relay
39	IGT / INJ – Headlight switch relay
40	AMT – Robotic transmission relay
41	H-LP – Headlight relay

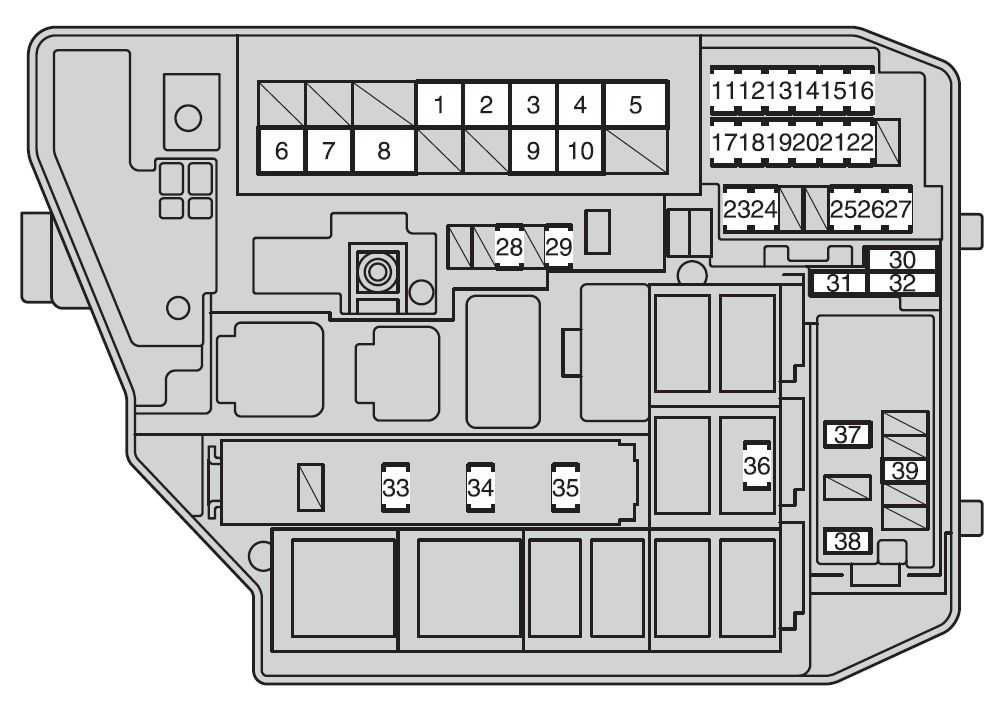

Type 2

Diagram

Designation

1	30A CDS FAN – Electric cooling fan (s)
2	40A RDI FAN – Electric cooling fan (s)
3	30A ABS NO. 3 – Anti lock braking system, vehicle stability control system
4	50A ABS NO. 1 – Anti lock brake system, vehicle stability control system
5	50A HTR – Air conditioning system
6	120А ALT – Charging system, RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, HTR, NUMBER HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, wiper, washer, ECU-IG NO. 1, AM1, DOOR, STOP, FRONT DOOR, POWER, BACK DOOR, BACK DOOR, OBD, ACC-B, FR FOG, DEF, MIR HTR, REAR, PANEL
7	60A EPS – Electric power steering
8	80А GLOW – Candles
9	50А P/I – EFI MAIN, HORN, IG2
10	50А H-LP MAIN – Headlights
11	10A EFI NO. 2 – Emission control system
12	10A EFI NO. 1 – Multiport fuel injection system / sequential multiport fuel injection system
13	10А H-LP RH HI – Right headlight (high beam)
14	10А H-LP LH HI – Left headlight (high beam)
15	10А H-LP RH LO – Right headlight (low beam)
16	10А H-LP LH LO – Left headlight (low beam)
17	10A ETCS – Electronic Throttle Control System
18	10А TURN-HAZ – Direction indicators, emergency flashers
19	7,5А ALT-S – Charging system
20	7.5A AM2 NO. 2 – Multiport fuel injection system / sequential multiport fuel injection system, starting system
21	30A AM2 – Starting system
22	20А STRG LOCK – Steering lock system
23	7,5А IG2 NO.2 – Starting system
24	10A ECU-B2 – Air conditioning system
25	10A ECU-B – Main body ECU, sensor and meters
26	15A RAD NO. 1 – Audio system
27	10A DOME – Trunk lighting, smart key system
28	30A AMP – Audio system
29	10А MAYDAY
30	10A SPARE – Spare fuse
31	30A SPARE – Spare fuse
32	20A SPARE – Spare fuse
33	20A EFI MAIN – Multiport fuel injection system / sequential multiport fuel injection system, EFI NO. 1, EFI NO. 2
34	10A HORN -Signal
35	15A IG2 – Multiport fuel injection system / sequential multiport fuel injection system, starting system, IGN, METER
36	7,5А ST – Starter
37	30A HTR SUB NO. 1 – PTC heater
38	30A HTR SUB NO. 3 – PTC heater
39	15А PWR OUTLET / INVERTER or PWR OUTLET – Socket, cigarette lighter

Additional relay box

Diagram

Designation

R2	Auxiliary heater (HTR SUB NO.1)
R3	Auxiliary heater (HTR SUB NO.3)
R4	Auxiliary heater (HTR SUB NO.2)

We have posted a video on our YouTube channel. Watch and subscribe.

If you have any questions or have something to add – write in the comments to the article.
