💡где находятся предохранители на камри 40

Процесс замены предохранителя

В любой электроцепи случаются перепады напряжения, в том числе и в автомобильных сетях. Основной функцией предохранителя является разъединение цепи в момент возникновения короткого замыкания. Происходит это разъединение за счет перегорания проводника. Перегоревший предохранитель подлежит замене. Как это сделать, читайте дальше.

Щипцы для замены предохранителей

После выявления причин поломки приступайте непосредственно к замене плавкой вставки. Изначально, отключите все электрические устройства и зажигание. Затем откройте подкапотный отсек, снимите с аккумулятора клемму со знаком «-». Определите, какой блок предохранителей Тойота Камри XV40 вам нужен (для этого воспользуйтесь схемами и расшифровками). В крышке блока моторного отсека вы найдете запасные плавкие вставки и специальный инструмент для работы с ними – щипцы (допускается использование иглогубцев).

Запасные предохранители и щипцы для замены на внутренней стороне крышки блока

После того, как электропредохранитель изъят из гнезда, проверьте его: в неисправном элементе проводник разорван. Установите новую перемычку, предварительно убедившись, что вы используете вставку подходящего номинала.

Как заменить предохранители

В зависимости от кузова, расположение, да и сама конфигурация предохранителей в Camry несколько отличается. К примеру, предохранитель прикуривателя на Тойота Камри v40 установлен отдельно от плавких вставок, предназначенных для двух розеток. Это означает, что если случайно закоротить контакты в гнезде прикуривателя, то розетки не отключатся. Но если закоротить одну из розеток, то перестанут работать обе, в то время как прикуриватель на приборке будет продолжать функционировать.

Аналогичная ситуация наблюдается и в более поздних версиях кузовов.

Модели Камри, как и большая часть авто под логотипом Тойота, оснащены тремя блоками предохранителей: 2 из них расположены в подкапотном пространстве, а ещё один — в салоне авто. Доступ к нему можно получить, открыв пластмассовый лючок под рулём, рядом с рычагом тросика капота. Плавкие вставки, отвечающие за прикуриватели, расположены именно в салоне.

Как заменить предохранители

Чтобы заменить на Тойота Камри предохранитель прикуривателя, необходимо открыть крышку блока в салоне авто. Если под рукой нет запасных плавких вставок, то можно поискать их в подкапотном пространстве.

Для этого следует открыть крышку капота, после чего вскрыть основной блок предохранителей, расположенный у левого крыла авто. Автопроизводители предусмотрели запасной комплект предохранителей на 10, 15 и 20А, а также специальный инструмент для их быстрого удаления из гнезда.

Затем необходимо вернуться в салон авто и найти там следующие предохранители (их названия написаны на обратной стороне крышки):

• маркировка CIG указывает на предохранитель прикуривателя от Тойота Камри 50 и 40, расположенный в центре панели;
• установленные на тоннеле розетки маркируются как PWR OUTLET.

Найти их несложно — расположенный в салоне блок включает в себя только 3 предохранителя на 20А, из которых 2 отвечают за розетки прикуривателя. Нужные плавкие вставки расположены в правой дальней стороне ряда. Штатные вставки обозначены жёлтым цветом.

Как заменить предохранители

Вынув из гнезда, следует внимательно их осмотреть: в середине плавкой вставки расположена тонкая перемычка, которая перегорает при высокой нагрузке или коротком замыкании. Если предохранитель прикуривателя выполнен из непрозрачного пластика, то можно проверить его целостность с помощью контрольной лампочки или мультиметра.

Допускается временная установка плавкой вставки меньшего номинала

К примеру, если розетка отказала в дороге, и под рукой не оказалось нужных запасных вставок.Важно знать! Если постоянно перегорает предохранитель прикуривателя на Тойота Камри от 2010 года выпуска, то необходимо проверить работу генератора: повышенное напряжение может быть одной из причин. Но нередко при установке новой плавкой вставки и переводе ключа зажигания в положение ACC на контакты гнезда не поступает напряжение либо предохранитель прикуривателя на Тойота Камри v50 повторно перегорает. Происходит это в результате отгорания провода

Он соединяется с гнездом при помощи пайки, и сильный нагрев прикуривателя приводит к расплавлению олова. В результате провод может соединиться с массой, что приводит к постоянному перегорания плавкой вставки. Решить эту проблему можно только вытащив розетку из панели. Но подобное наблюдается обычно на 30-х кузовах авто

Происходит это в результате отгорания провода. Он соединяется с гнездом при помощи пайки, и сильный нагрев прикуривателя приводит к расплавлению олова. В результате провод может соединиться с массой, что приводит к постоянному перегорания плавкой вставки. Решить эту проблему можно только вытащив розетку из панели. Но подобное наблюдается обычно на 30-х кузовах авто.

Блок реле и предохранителей Toyota Camry V40 с 2005 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Большинство предохранителен установлено в монтажном блоке реле и предохранителей салона.

Где расположен монтажный блок предохранителей и реле Toyota Camry XV40.

1. В салоне. В левой части панели приборов снизу под пластиковой крышкой

Слева на право Fog relay, tail relay, acc relay, pwr relay, ig1 relay.

Расшифровка реле и предохранителе монтажного блока расположенного в салоне

предохранителя (сила тока)

Задний правый стеклоподъемник

Задний левый стеклоподъемник

Бортовая система диагностики

Стоп-сигналы, система блокировки включения передач, система впрыска топлива, ABS, VSC, TRC, ВА.

Система управления дроссельной заслонкой, блок управления электрооборудованием кузова

Стартер, система впрыска топлива

Система кондиционирования воздуха

Блок управления электрооборудованием кузова

Люк с электроприводом

Задние фонари, подсветка номерного знака, габаритные огни

Подогрев сидений, аварийная сигнализация, система кондиционирования воздуха, аудиосистема, часы.

Подсветка перчаточного ящика, подсветка комбинации приборов, переключатели на рулевом колесе

Блок управления электрооборудованием кузова, люк с электриче­ским приводом, электровентилятор радиатора.

Внутреннее зерка­ло с автоматическим затемнением, стеклоочиститель и смыва­тель ветрового стекла

ABS, VSC, TRC, ВА, система блокировки включения передач, кру­из-контроль, автоматическая коробка передач

Система кондиционирования воздуха, обогрев заднего стекла

Стеклоочиститель и омыватель ветрогзого стекла

Аварийная сигнализация, фонари заднего кода, система зарядки аккумуляторной батареи

Стеклоочиститель и омыватель ветрового стекла

Система впрыска топлива, стартер

Система впрыска топлива, имиобилизатор, система пассивной безопасности SRS, система управления дроссельной заслонкой

Контрольно-измерительный приборы, многофункциональный дис­плей, часы

Часы, блох управления электрооборудованием кузова.

Система блокировки включения передач, наружные зеркала заднего вида

Розетка для электроприборов

Розетка для электроприборов

Обогрев наружных зеркал заднего вида

Электроприводы регулировки сидений

Цифра 7 — монтажный блок реле и предохранителей

Для увеличения нажмите на изображение

Расшифровка предохранителей и реле монтажного блока расположенного в моторном отсеке для тойота камри 40

Задние противотуманные фонаря

Система зарядки аккумуляторной батареи

Система управления дроссельной заслонкой

Система впрыска топлива, стартер, иммобилизатор, система пас­сивной безопасности SRS, система управления дроссельной за­слонкой, контрольно измерительные приборы, многофункцио­нальный дисплей, часы

Контрольно-измерительные приборы, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, под­светка дверей, плафоны внутреннего освещения, пампа для чте­ния, часы

Блок управления электрооборудованием кузова, VSC

Блок управления электрооборудованием кузова

Система впрыска топлива, система управления дроссельной за­слонкой

Система впрыска топлива

Система впрыска топлива

Система впрыска топлива

Иммобилизатор, система впрыска топлива, система управления дроссельной заслонкой

Правая фара (ближний сеет), электрокорректор фар

Левая фара (ближний свет)

Правая фара (дальний свет)

Левая фара (дальний свет)

Система кондиционирования воздуха

Обогрев заднего стекла, обогрев наружных зеркал заднего вида

Противотуманные фары, система зарядки аккумуляторной батареи, система управления дроссельной заслонкой, указатели поворота.

Система впрыска топлива, стартер, контрольно-измерительные приборы, многофункциональный дисплей, часы, имообилизатор. система пассивной безопасности SRS, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, подсветка дверей, плафоны внутреннего освещения, лампа для чтения.

Блок управления электрооборудованием кузова, аудиосистема, звуковой сигнал, фары, электрокорректор фар, система кондиционирования воздуха, ABS, VSC, TRC, RA, обогрев заднего стекла.

Обогрев наружныхзеркал заднего вида, омыватели фар. электровентилятор радиатора

Источник

Размещение предохранителей в Тойота Камри 40

Предохранители автомобиля Тойота модели Camry 40 расположены в двух местах: в салоне и под капотом, в отделе для двигателя. Салонный блок Тойоты Камри, главным образом, отвечает за защиту цепей, ведущих к приборной панели. Блок реле и плавких вставок, расположенный в моторном отсеке, отвечает в основном за обеспечение двигательных функций авто.

Открытый блок предохранителей под капотом

Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме расположения и расшифровке к ней. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предназначена. Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру найдите плавкий элемент на схеме предохранительного блока.

Блок предохранителей в моторном отсеке

Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости.

Расшифровка схемы

Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними – специальные щипчики.

Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже. Показатель тока красных вставок – 10А, элементов синего цвета — 25А, коричневых – 7,5А, зеленых – 30А, предохранители с серым корпусом поддерживают силу 25А, желтые – 20А.

Расшифровка схемы предохранителей

Расшифровка к схемам представлена выше.

Кроме предохранителей, в моторном блоке Camry XV40 2010 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.

Блок предохранителей в салоне

Закрытый салонный блок предохранителей Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена. Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи. Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.

Предлагаем ознакомиться со схемой расположения плавких вставок салонного блока.

Блок в салоне Камри

В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40 2009, 2010, 2011 и номинальный ток каждого из них.

Расшифровка схемы салонного блока

Процесс замены предохранителя

Замена предохранителей на автомобилях Тойота Камри 40 с двигателями на 2.4 и 3.5 литра производится в одинаковой последовательности. Для того, чтобы поменять перемычку необходимо воспользоваться инструкцией, приведенной ниже.

• Выключить все электроприборы и зажигание.
• Открыть капот и отсоединить минусовую клемму от аккумуляторной батареи.
• Не зависимо от того, в каком из монтажных блоков предохранитель вышел из строя, необходимо разобрать корпус блока, расположенного в подкапотном пространстве. В его крышке закреплены три запасных перемычки и специальные пластиковые щипчики, позволяющие удобно вынимать предохранители.

Расположение запасных предохранителей и пластмассовых щипчиков

Далее необходимо обнаружить перемычку, отвечающую за обесточенную цепь, например топливного насоса. Для этих целей можно обратиться к мануалу по эксплуатации Тойота Камри асв 40, либо получить требуемую информацию с пояснений, приведенных на крышках монтажных блоков. Так, например, за цепь габаритов отвечает синий предохранитель №14 с номинальным током 15 А, расположенный в салоне. Данную информацию можно получит с нижеприведенной крышки Камри 40 2008 года производства.

Информация на крышке

После определения требующего замены предохранителя, необходимо взять его за корпус при помощи специальных пластиковых щипчиков, как показано на рисунке ниже. Не рекомендуется пошатывание, раскачивание и выкручивание перемычки во время ее изъятия. Это приведет к повреждению посадочного гнезда и установленный новый предохранитель не будет в нем надежно фиксироваться. Ненадежный контакт в последующем приведет к искрениям и нестабильному питанию цепи, например, системы блокировки включения коробки передач.

Изъятие предохранителя с использованием пластиковых щипцов

После изъятия предохранителя следует убедится в его неисправности. Самый простой способ заключается в визуальном осмотре. Исправность перемычки определяется согласно рисунку ниже.

Определение исправности предохранителя при помощи визуального осмотра

Если в процессе осмотра не удается обнаружить разрыв, то необходимо прозвонить перемычку с помощью мультиметра. Отсутствие звукового сигнала в процессе проверки говорит о повреждении предохранителя.

Процесс «прозвонки» предохранителя с помощью омметра или мультиметра

• Выбирая новый силовой предохранитель необходимо проконтролировать то, какие силовые токовые нагрузки он может выдержать. Например, для работы ближнего света стоят перемычки на 15 А. Цветовое обозначение также рекомендуется соблюдать, но оно не столь критично как номинальный ток.
• Ровным движение поставит предохранитель в его посадочное место. Запрещено использовать перемычки, рассчитанные ток отличный от номинала в большую сторону. Это может привести к порче оборудования, нарушениям в работе бортовой сети и стать причиной возгорания машины.

не могу найти какой предохранитель отвечает за работу центрального замка? подскажите

Седьмое поколение (2011-2016)

Новая версия, Тойота Камри 50, отличается более элегантными и солидными линиями кузова, в чем вы сможете убедиться, глянув на фото ниже. Что касается интерьера, то салон стал более просторным, а техническое оснащение – более современным. Отдельного внимания заслуживают технические характеристики Камри 7 поколения:

• Тойота Камри гибрид – стильно, комфортно, экономично
• Тойота Камри 2021 – больше, чем рестайлинг

• Двигатель: 2.5 л (181 л.с.), 3.5 л (277 л.с.);
• Трансмиссия: 6-ступенчатая автоматическая с возможностью ручного управления;
• Максимальная скорость: 190 и 210 км/ч соответственно;
• Разгон: 8 с (3 л) – 9 с (2.5 л)
• Средний расход топлива на 100 км: 7.8 л и 9.3 л соответственно.

Тойота Камри 7 поколения

В этом году японский производитель выпустил рестайлинг Тойота Камри 2016-2017 в новом кузове, который вы можете увидеть на фото ниже. Кузов Тойота Камри 55 отличается более агрессивным дизайном благодаря обновленной форме бампера и увеличенному воздухозаборнику (см. фото). Особого лоска Тойоте Камри 2021 года в новом кузове, представленной на фото ниже, добавляет хромированная планка над радиатором, немного измененная форма фар и противотуманки, расположенные в специальной нише на бампере.

Тойота Камри 2021 — рестайлинг

Демонтаж бочка омывателя

Работы по замене бачка омывателя Сamry V50 рекомендуют проводить с привлечением специалистов в авторизированных предприятиях обслуживания автомобильного транспорта. В случае необходимости визуальной проверки или проведения его замены вследствие обнаружения явных признаков повреждений, проявляющихся в виде течи жидкости, работы можно провести самостоятельно. Для этого необходим набор штанного инструмента и определенные навыки.

Учитывая то, что бачок расположен за передним крылом по движению автомобиля, порядок демонтажа предусмотрен следующий:

1. открыв доступ к подкапотному пространству, откручивают заливную горловину бачка омывателя, предварительно открыв ее крышку. Направление расположения крепления указано стрелкой;
2. проводят подъем с последующим вывешиванием передней части кузова автомобиля. Используя специальные или подручные средства, фиксируют положение, во избежание самопроизвольного движения;

демонтируют переднее колесо с правой стороны, после чего проводят снятие колесных арок;
открыв пробку, изготовленную из резинового материала, расположенную на основной части бачка, для слива остатков омывающей жидкости, предварительно поместив под него имеющую достаточный объем и удобную для этого емкость;
затем отключают разъем подачи электричества к нагрузочному насосу и датчику контроля состояния уровня жидкости;
ослабляют крепление хомутов крепления бачка, при этом отключают жидкостные шланги;
удалив болт, осуществляющий фиксацию и крепление сверху бочка, без усилий его снимают;
установка нового бачка или старого, после устранения недостатков, производится в последовательности противоположной его снятию.

Оплата через PayPal

Toyota camry 2021, седан, 9 поколение, xv70 (01.2017 — н.в.) — технические характеристики и комплектации

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Предохранители и реле Toyota Camry XV50, 55 в салоне

Эти предохранители расположены под панелью приборов с левой стороны. Смотрите на фото. Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что делать…

Вот так выглядит блок предохранителей. На нем есть также крышка с подсказками.

Если подсказки вам не помогают, то еще раз смотрим на расположение предохранителей…

И обращаемся к таблице, где приведено их предназначение, исходя из позиций на рисунке.

Плавкий предохранитель	Номинал тока	Цепь
1	ECU-IG1 N0.2	10 А	Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	ECU-IG1 N0.1	10 A	Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора
3	PANEL	10 A	Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	TAIL	15 A	Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	DOOR F/R	20 A	Передний правый электрический стеклоподъемник
6	DOOR R/R	20 A	Задний правый электрический стеклоподъемник
7	DOOR F/L	20 A	Передний левый электрический стеклоподъемник
8	DOOR R/L	20 A	Задний левый электрический стеклоподъемник
9	H-LP LVL	7.5 A	Фары (ближний свет)
10	WASHER	10 A	Стеклоочистители и омыватель ветрового стекла
11	A/C-IG1	7.5 A	Система кондиционирования воздуха
12	WIPER	25 A	Стеклоочистители и омыватель ветрового стекла
13	BKUP LP	7.5 A	Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
14	ECU-IG1 NO 3	7.5 A	Нет схемы
15	EPS-IG1	7.5 A	Электропривод руля
16	P/OUTLET RR	20 A	Задняя розетка для электроприборов
17	SFT LOCK-ACC	5 A	Система блокировки передач
18	S/HTR&FAN F/R	10 A	Обогреватели переднего правого сиденья
19	S/HTR&FAN F/L	10 A	Обогреватели переднего левого сиденья
20	OBD	10 A	Бортовая система диагностики
21	ECU-B N0.2	10 A	Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидении, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
22	AM1	7.5 A	Система стартера, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
23	STOP	7.5 А	Задние габаритные фонари, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система курсовой устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	P/SEAT RR	30 А	Электрический привод регулировки задних сидений
25	А/С-В	7.5 А	Система кондиционирования воздуха
26	S/ROOF	10 А	Нет схемы
27	P/SEAT FR	30 А	Электрический привод регулировки передних сидений
28	PSB	30 А	Нет схемы
29	D/L-AM1	20 А	Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	TI&TE	20 А	Система регулировки наклона и высоты рулевой колонки
31	А/В	10 А	Система подушек безопасности SRS
32	ECU-IG2 N0.1	7.5 А	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	ECU-IG2 N0.2	7.5 А	Интеллектуальная система доступа без ключа
34	CIG&P/OUTLET	15 А	Прикуриватель
35	ECU-ACC	7.5 А	Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	S/HTR RR	20 А	Обогреватели задних сидений

 Вот собственно и все. Осталось сказать, что ставим качественные предохранители и того номинала, что и был установлен!!!

Блок предохранителей под капотом Камри 40

В моторном отсеке блок предохранителей расположен справа. Чтобы получить доступ к реле и предохранителям необходимо снять защитную пластиковую крышку отжав фиксатор, который расположен со стороны стрелки на фото ниже.

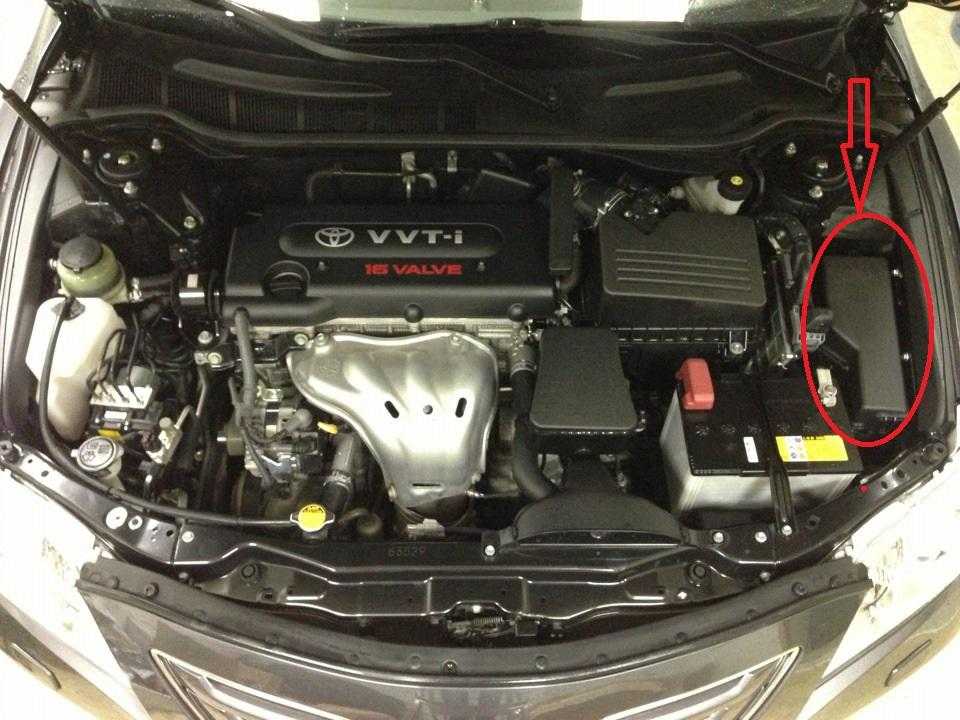

Расположение блока предохранителей Камри 40 под капотом

В блоке под капотом установлено 32 активных предохранителя и 5 реле, а часть пинов не задействованы. Разберем ниже схему с расшифровкой позиций.

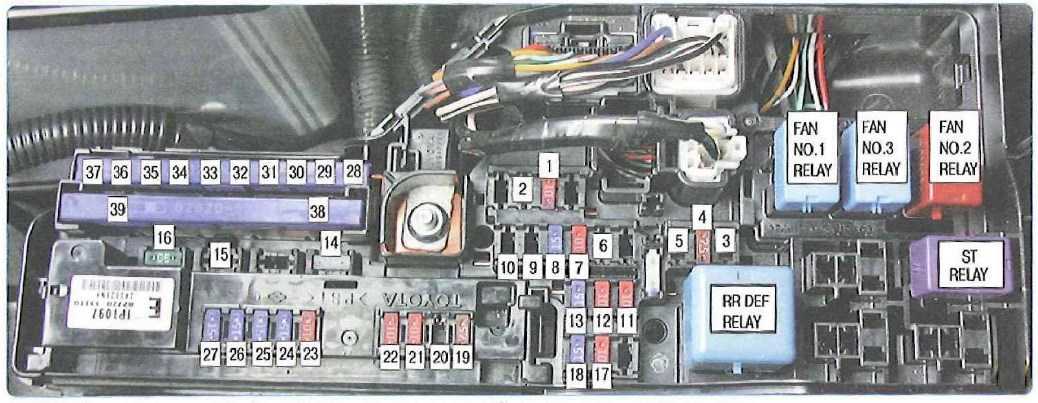

Схема предохранителей и реле под капотом Камри 40

№ поз.	Цвет	Сила тока, А	За что отвечает предохранитель
1	Красный	10	Противотуманки задние
2	Синий	15	Не используется
3	Коричневый	7,5	Не используется
4	Коричневый	7,5	Зарядка аккумулятора
5	Коричневый	7,5	Не используется
6	Красный	10	Не используется
7	Красный	10	Электронное управление положением дроссельной заслонки
8	Синий	15	Лампы поворотников и лампа на приборной панели
9	Желтый	20	Система впрыска топлива, стартер, иммобилайзер, система пас­сивной безопасности, положение дроссельной за­слонки, панель приборов дисплей и часы
10	Желтый	20	Не используется
11	Красный	10	Часы, приборы на панели. Подсветка: замок зажигания, дверной проем, плафоны на крыше, багажника
12	Красный	10	Иммобилайзер, определение пассажиров на переднем сиденье, главный ЭБУ кузова, система контроля устойчивости автомобиля
13	Синий	15	Аудиосистема и навигация
14	Серый	25	ЭБУ кузова
15	Серый	25	Аудиосистема
16	Зеленый	30	Система впрыска топлива
17	Красный	10	Система впрыска топлива
18	Синий	15	Система впрыска топлива
19	Коричневый	7,5	Клаксон
20	Желтый	20	Система впрыска топлива
21	Красный	10	Приборы контрольно-измерительные
22	Красный	10	Противоугонная система, впрыск топлива, положение дроссельной заслонки.
23	Красный	10	Клаксон
24	Синий	15	Лампа ближнего света в правой фаре
25	Синий	15	Лампа ближнего света в левой фаре
26	Синий	15	Лампа дальнего света в правой фаре
27	Синий	15	Лампа дальнего света в левой фаре
28	Под синей крышкой	50	Кондиционер
29	Под синей крышкой	50	АБС, система контроля устойчивости, система контроля тяги, вспомогательная тормозная система
30	Под синей крышкой	50	Вентилятор радиатора
31	Под синей крышкой	30	АБС, система контроля устойчивости, система контроля тяги, вспомогательная тормозная система
32	Под синей крышкой	50	Подогрев боковых зеркал заднего вида и заднего стекла
33	Под синей крышкой	30	Не используется
34	Под синей крышкой	30	Мотор насоса омывателя фар
35	Под синей крышкой	40	Вентилятор радиатора
36	Под синей крышкой	40	Вентилятор радиатора
37	Под синей крышкой	30	Не используется
38	Под синей крышкой	120	Зарядка аккумулятора, указатели поворота, противотуманные фары, стартер, положение дроссельной заслонки, впрыск топлива, контрольные приборы на панели, часы, дисплей, противоугонная система, пассивная безопасность, вся подсветка в салоне, электрооборудование кузова, магнитола, клаксон, лампы фар и фонарей, электронная коррекция уровня света фар, кондиционер, АБС, система контроля устойчивости, контроль тяги, вспомогательная тормозная система, подогрев боковых зеркал и заднего стекла, моторчик омывателя фар, вентилятор радиатора
39	Под синей крышкой	30	Стартер

Расшифровка назначения реле в блоке под капотом.

Обозначение	За что отвечает реле	Артикул
FAN NO. 1	Вентилятор радиатора	90987-04004
FAN NO. 2	Вентилятор радиатора	90987-04004
FAN NO. 3	Вентилятор радиатора	90987-04004
RR DEF	Подогрев заднего стекла	90987-04010
ST	Стартер	28300-28010

Предохранители в отсеке двигателя

Перечень и номинал части защитных элементов зависят от:

• рабочего объема двигателя;
• наличия системы обогрева подушек заднего ряда сидений;
• типа ламп, установленных в фарах головного света.

Схема элементов

Блок имеет вытянутую конфигурацию, внутри находятся вставки стандартного типа А с прозрачными корпусами, а также элементы типа В (рассчитанные на повышенную силу тока). Для снятия крышки необходимо нажать на фиксаторы и потянуть кожух вверх. На внутренней поверхности находятся запасные элементы и пинцет.

Расшифровка с описанием функций

Перечень элементов (начиная с нижней позиции в левом ряду):

1. Контрольные приборы (5 А).
2. Электрические двигатели вентиляторов системы охлаждения (50 А).
3. Насос блока очистки стекол фар головного света (30 А).
4. Муфта компрессора кондиционера и климатическая установка (50 А).
5. Цепь зарядки батареи (120 А для машин с обогревом передних кресел и 140 А для модификаций с обогревом всех сидений).
6. Контроллер модуля курсовой устойчивости (30 А).
7. Реле включения стартера двигателя (30 А).
8. Общая защита ламп в фарах головного света (30 А).
9. Контроллер системы курсовой устойчивости (50 А).
10. Электрический усилитель рулевого управления (80 А).
11. Звуковой сигнал высокого тона (7,5 А).
12. Звуковой сигнал низкого тона (10 А).
13. Контроллеры модуля впрыска топлива и управления АКПП (15 А).
14. Блок управления подачей топлива (10 А или 7,5 А для агрегатов 2GR-FE и 2AR-FE соответственно).
15. Контроллеры блока впрыска горючего и цепи зажигания (7,5 А).
16. Блок управления подачей бензина, контроллер АКПП и соленоид блокировки рулевого вала (7,5 А).
17. Реле стартера (15 А).
18. Дверные замки (20 А).
19. Дополнительная защита цепей систем зажигания и подачи топлива (25 А).
20. Контроллер зарядки (7,5 А).
21. Блок аварийной связи (5 А).
22. Указатели направления поворота (15 А).
23. Блокиратор рулевого управления (10 А).
24. Магнитола (15 А).
25. Ближний свет левого борта для галогенных фар или корректор положения ксеноновых ламп (15 или 20 А).
26. Аналогично позиции 25, но для правого борта.
27. Блок автоматического корректора ксеноновых ламп (опция, 7,5 А).
28. Контроллер модуля впрыска бензина (30 А).
29. Бесключевой доступ (5 А).
30. Контроллер дроссельного узла (10 А).
31. Розетка буксировочного прибора (опция, 20 А).
32. Системы управления двигателем и трансмиссией (7,5 А).
33. Аналогично позиции 32 (только для мотора 2AR-FE, 20 А).
34. Бесключевой доступ (7,5 А).
35. Питание магнитолы (20 А).
36. Цепи подсветки приборов, свет в салоне, багажном отделении и в проемах дверей (7,5 А).
37. Блок связи, электрический регулятор положения рулевой колонки, кнопки на рулевом колесе (10 А).

Технологические особенности

Тойота Камри 2011—2014 выпускались только с автоматами.

• В новых версиях, хоть и сохранились параметры от шестого поколения, но салоны получили еще большую комфортность и респектабельность.
• Галерка стала намного просторней, потому что увеличилось (около 5 см) место для ног.
• Меньше стали передние консоли, что дало пространство для ног водителям и пассажирам.

Российские варианты не отставали от союзников своими техническими характеристиками. Плюс их адаптировали под местные трассы.

Для наших соотечественников в 2012 г уже предлагалось 7 вариантов.

Самые простые первоначальные авто получили:

1. 2 — х зонные климаты;
2. радары для парковки;
3. семь подушек для безопасности;
4. электрическую регулировку кресел с тремя запоминающимися положениями;
5. системы навигаций;
6. аудиоаппараты JBL;
7. сенсорные дисплеи, с проецированием картинок, с камер для заднего вида.

Распиновка предохранителей на Toyota Camry 40

Назначение электропредохранителей на любом автомобиле – это защита работоспособности и целостности электрического оборудования. Звенья контролируют величину нагрузки в цепи. При замыкании или достижении пика чистый металл внутри плавкой вставки разрушается. Корпус узла меняет окраску на темную, опаленную. Провода внутри повреждаются. В этот момент цепь разрывается и подача тока к бортовым приборам прекращается.

Для устранения неисправности следует заменить перегоревший сегмент на новый. Приобрести его можно в любом автомагазине

Необходимо обратить внимание на номинал поврежденного узла. На Тойоте используются звенья разного ампеража (от 5 А до 120 А)

Чаще всего из строя выходят перемычки малых токов. Рекомендуется иметь запасные устройства на случай поломки.

Если замена сегмента не исправила ситуацию, значит, проблема не в электропредохранителе, а в неисправности самого оборудования. Необходимо обратиться в сервисный центр. Специалист по автомобильной электрике должен выяснить причину пиковой нагрузки в цепи.

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.

Видео

Замена предохранителя прикуривателя Камри 40

в смысле, разобрать и почистить контакты? они то работают. А вот цз 3 дня не работал(лазил по машине закрывая ручками) потом ОПА! и заработал на 2 поездки, потом снова на недельку и т.д. Сегодня думал к электрикам заехать но он заработал и я не поехал т.к при работающем точно не найдут причину, а будут разводить 100% на замену мозгов всей машины))Вот такой фантом. Может предохранитель умирает,а не нашел на фото какй за цз отвечает.
