Fuse box diagram toyota celica (t230; 1999-2006)

Помогите. Где находится предохранитель прикуривателя в Celica 1994 года??

Кстати да, в прикуривателе есть маленькая проволочка, у меня она обгорела когда врубал компрессор, тож не мог понять в чем дело.

Я менял в свое время прикуриватель из-за этой проволочки, не дорого был на заказ. Не зря она там. Скрепкой спалить можно дальше по цепи. Особенно если пихать в прикуриватель всякую китайскуй ****ю. Компрессор переделал на подключение напрямую к АКБ — два «крокодила» и дополнительный предохранитель.

выпускался с различными вариантами кузова, такими как Toyota Sprinter Trueno (трёхдверное купе), Toyota Sprinter Cielo пятидверный лифтбэк), ToyotaSprinter Carib (универсал), Toyota Sprinter Marino (пятидверный хардтоп) и прочими. Так же известен под названием Geo Prizm либо Chevrolet Prizm. В данной статье мы покажем описание предохранителей и реле Тойота Спринтер 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годов выпуска со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.

Блоки под капотом

В моторном отсеке возможно расположение несколько блоков с предохранителями и реле.

Общая схема расположения блоков

Обозначение

p, blockquote 12,0,0,0,0 —>

3 — основной блок реле и предохранителей
4 — блок реле
5 — дополнительный блок реле и предохранителей

Основной блок

Возможно несколько вариантов его исполнения.

Вариант 1

p, blockquote 18,0,0,0,0 —>

Предохранители
а	50A HTR (отопитель)
b	40A MAIN (главная плавкая вставка)
с	30A CDS (вентилятор конденсатора)
d	30A RDI (вентилятор радиатора кондиционера)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1	15A HEAD RH* (правая фара)
2	15A HEAD LH* (левая фара)
3	15A EFI (система впрыска)
4	запасной
5	запасной
6	15A HAZARD (аварийная сигнализаций)
7	10A HORN (звуковой сигнал)
8	—
9	7,5A ALT SENCING (зарядка)
10	20А DOME (электро привод и освещение салона)
11	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
А	STARTER — Стартер
В	HEATER — Отопитель
С	EFI MAIN — Система впрыска
D	ENGINE MAIN — Главное реле
Е	HEAD — Фары
F	HORN — Сигнал
G	FAN №1 — Вентилятор радиатора

Вариант 2

Расшифровка

p, blockquote 24,0,0,0,0 —>

a	CDS (вентилятор конденсатора)
b	RDI (вентилятор радиатора кондиционера)
c	MAIN (главная плавкая вставка)
d	HTR (отопитель)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1
2	HEAD LH (левая фара)
3	HORN (звуковой сигнал)
4
5	HEAD RH* (правая фара)
6	HAZARD (аварийная сигнализация)
7	7,5A ALT SENCING (зарядка)
8	20А DOME (электро привод и освещение салона)
9	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
A	ENGINE MAIN — Главное реле
В	FAN №1 — Вентилятор радиатора
C	HEAD — Фары
D	STARTER — Стартер
E	HORN — Звуковой сигнал
F	HEATER — Отопитель

Блок реле

p, blockquote 27,0,0,0,0 —>

A — A/C FAN №2 — Реле вентилятора радиатора
B — A/C FAN №3 — Реле вентилятора радиатора
C — A/C MG CLT — Муфта кондиционера

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

На этом всё. Если Вам есть что добавить — пишите в комментарии.

Toyota Celica I 1971 — 1978

Блок предохранителей Toyota Celica высокого качества гарантируют надежность, управляемость, мобильность и безопасность вашего автомобиля на дорогах. В наличии на складах всегда оригинальные и брендовые запчасти по адекватным ценам.

Однако, говоря о ремонте еще более важными для безопасности вождения является регулярное техническое обслуживание и своевременный ремонт, при соблюдении регламента ТО, автомобиль:

хорошо работает,
не теряет своих показателей при больших пробегах,
более надежен и более безопасен в управлении

Мы облегчаем содержание вашего автомобиля в хорошем состоянии и обеспечиваем выгодными предложениями на весь ассортимент деталей. Все, что вам нужно для обслуживания и ремонта, можно найти прямо здесь, на наших цифровых складах. Вместо того, чтобы бесконечно искать, розничный магазин автозапчастей по близости, в котором не факт, что есть нужные запчасти, просто возьмите трубку телефона, и мы доставим нужные автомобильные запчасти до двери.

Основной упор при подборе запчастей делается, исходя из опыта компании.

Выгодно и безопасно покупать у нас по ряду основных причин:

Зачем искать Блок предохранителей Toyota Celica еще где-то, теряя время? У нас компетентный персонал, службы организации оплаты, доставки и поддержки.

Источник статьи: http://www.autocompas.ru/catalog/blok-predokhraniteley/toyota/celica/

Предохранители и реле Toyota Celica T200

Рассмотрены автомобили Toyota Celica t200, t201, t202, t203, t204, t205 1993, 1994, 1995, 1996, 1997, 1998, 1999 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Расположение компонентов под капотом.

1 — датчик абсолютного давления во впускном коллекторе, 4 — блок реле №5, 3 — блок реле №6, 2 — блок реле №2 и блок плавких вставок.

Схема расположения блока предохранителей и реле тойота селика.

На изображении выше цифра 2.

Система запуска (все модели) и зажигание (кроме моделей с 06.1996 г. с двигателем 3S-FE и моделей с 12.1997 г. с двигателем 3S-GE).

Вентилятор системы охлаждения.
Система электронного управления двигателем (модели с двигателем 3S-GTE).

15 A ELECTRONIC В (ECU-B)
Система 4WS.
Антиблокировочная система тормозов (ABS).
Кондиционер с автоматическим управлением (модели до 08.1995 г.).

Комбинация приборов.
Указатели поворотов и аварийная сигнализация.
Подушки безопасности.

Кондиционер с автоматическим управлением.
Кондиционер с ручным управлением (модели с 08.1995 г.).

Передняя правая фара.
Комбинация приборов.

Аудиосистема.
Навигационная система.

Вентилятор системы охлаждения.

Электропривод зеркал.
Комбинация приборов.
Освещение салона.
Прикуриватель и часы.
Система предупреждения о невыключенном освещении и оставленном ключе в замке зажигания.
Электропривод антенны.

Блоки в салоне

Расположение

Общая схема расположения

p, blockquote 6,0,0,0,0 —>

усилитель кондиционера
JC №3
реле управления центральным замком
электронный блок управления кондиционером
электронный блок управления ABS
блок реле №1
монтажный бок №1
монтажный блок под панелью приборов
электронный блок управления двигателем
реле топливного насоса
датчик замедления
главное реле электропривода складывания крыши
усилитель аудиосистемы
выключатель запрещения запуска
блок реле №4
реле управления зеркалами
реле режима «ЕХ-HI»

Блок предохранителей

Он находится в нижней части панели приборов со стороны водителя, за защитной крышкой.

Пример схемы с крышки блока

Обозначение

p, blockquote 13,0,0,0,0 —>

20	15A ECU-IG — Автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система
21	20A SEAT-HTR — Обогрев сидений
22	7,5A PANEL — Подсветка приборной панели
23	15A STOP — Стоп-сигналы, установленный на высоком уровне стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система
24	20A FOG — Передние противотуманные фары
25	15A CIG & RAD — Прикуриватель, цифровой дисплей часов, автомобильная аудиосистема
26	7,5A IGN — Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS
27	20A WIPER — Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла
28	10A MIR-HTR — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
29	10A TURN — Указатели поворота, аварийные мигалки
30	15A TAIL — Задние фонари, габаритные огни, передние боковые габаритные огни, задние боковые габаритные огни, фонари номерного знака
31	10A HTR — Система кондиционирования, обогрев заднего стекла
32	10A GAUGE — Датчики и счетчики, система блокировки дверей с электроприводом
33	7,5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
34	10A A/C — Кондиционер
35	7,5A OBD II — Бортовая система диагностики
38	40A AM1 — Электронная система зажигания / распределительная система зажигания
39	30A DOOR — Система блокировки дверей с электроприводом, система управления складным верхом
40	30A DEF — Обогрев заднего стекла
41	30A POWER — Электрические стеклоподъемники, люк с электроприводом на крыше

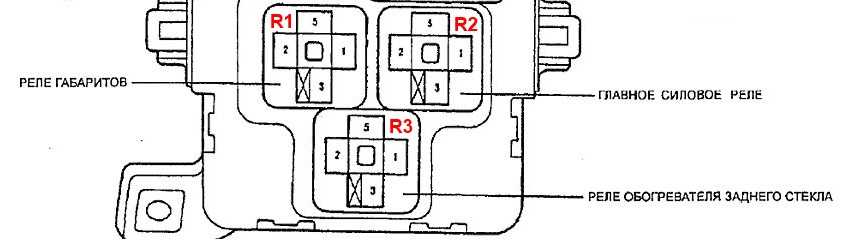

С обратной стороны блока крепятся некоторые реле.

p, blockquote 18,0,0,0,0 —>

R1 — Реле габаритов
R2 — Главное силовое реле
R3 — Реле обогревателя заднего стекла

Номера 34 и 35 находятся отдельно на левой боковой защите, блоке реле 4 (реле отопителя).

Блок реле

Расшифровка

p, blockquote 22,0,0,0,0 —>

R1 — Реле — прерыватель указателей поворотов
R2 —
R3 — Реле противотуманных фар
R4 —

Где находятся блоки предохранителей и реле на Toyota Corolla и Toyota Camry

Модель седана среднего размера Toyota 1966 – 1987 гг. оборудована мощными потребителями тока, защищенными плавкими вставками. Прерыватели установлены в салоне, части кузова для мотора и агрегатов.

На японских автомобилях 10-го поколения (2006 – 2016 гг.) перемычки объединены в модули. Подкапотное оборудование включает блоки управления и коммутационные выключатели.

Салон

В салоне авто находятся 26 кодовых прерывателей тока.

Danel включает 3 вставки, SFT LOCK-ACC2, АМ2-11, РСМ-1 и т.д.

Безопасность авто повышает дополнительный модуль коммутационных выключателей R1-R4.

F1 (30 А) контролирует модуль ЭБИ. Элементы № 4, 5, 13 (25 А) обеспечивают безопасность стартера, омывателя стекол. № 24 (defog) защищает обогреватель заднего стекла.

F7, 9 отвечают за кондиционер и противотуманное устройство. Перемычка № 10 (ig1) проверяет тормозное устройство.

Блок в салоне.

Под капотом

В отсеке Тойота Королла 150 находятся 37 прерывателей и 4 коммутационных выключателя. Вставка № 37 (7,5 А) – Start Energy. Перемычки № 6, 7, 9, 12, 22, 24, 31–34 имеют номинальную величину 10 А. Прерыватели тока F8, 10 обеспечивают безопасность радиосистемы и рулевого управления. F1, 3, 11, 26, 29 небольших размеров, работают при силе тока 30 А.
