Блок предохранителей в салоне Toyota Corolla E160
Блок предохранителей в салоне тойота королла е160 расположены в нижней части торпеды со стороны водителя.
Схема расположения предохранителей в блоке.
Назначение предохранителей.
| № предохранителя
(сила тока, А) |
Цвет | Защищаемые цепи |
| 1(15) | Синий | Розетка для подключения дополнительных электропотребителей |
| 2(7.5) | Коричневый | Бортовая система самодиагностики |
| 3(7.5) | Коричневый | Лампы стоп-сигналов в задних фонарях, дололнительный стоп-сигнал, электронный блок управления злектрооборудованием,
система впрыска топлива, антиблокировочная система тормозов, селектор управления вариатором, система курсовой устойчивости, иммобилизатор, система помощи при экстренном торможении, система помощи трогания на подъеме |
| 4(7.5) | Коричневый | Задние противотуманные фонари |
| 5(20) | Желтый | Центральный замок, иммобилизатор |
| 6(20) | Желтый | Люк в крыше |
| 7(7.5) | Коричневый | Противотуманные фары |
| 8(5) | Светло-коричневый | Замок зажигания |
| 9(10) | Красный | Центральный замок, иммобилизатор, система экономичного вождения |
| 10(20) | Желтый | Электростеклоподъемники передних дверей, электропривод наружных зеркал заднего вида |
| 11(20) | Желтый | Электростеклоподъемник правой задней двери |
| 12(20) | Желтый | Электростеклоподъемник левой задней двери |
| 13(15) | Синий | Омывателъ ветрового стекла |
| 14(25) | Белый | Стеклоочиститель ветрового стекла |
| 15(15) | Синий | Резерв |
| 16(25) | Белый | Стеклоочиститель ветрового стекла |
| 17(7.5) | Коричневый | Подушки безопасности |
| 18(5) | Светло-коричневый | Комбинация приборов, аудиосистема, аитиблокироеочная система тормозов, кондиционер,
контроль системы зарядки, контроль, система курсовой устойчивости, система самодиагностики, фары, отопитель, навигационная система, управл крыше, зуммер, система пассивной безопасности, система пуска, система контроля давления в шинах |
| 19(15) | Синий | Электроподогрев передних сидений |
| 20 (7.5) | Коричневый | Круиз-контроль, иммобилизатор. центральный замок |
| 21 (5) | Светло-коричневый | Система курсовой устойчивости |
| 22(7.5) | Коричневый | Антиблокировочная система тормозов, автоматическая система включения фар, система доступа без ключа,
система экстренном торможении, электронная система распределения тормозного усилия, ближний свет фар, система «старт габаритные огни, электронный блок управления электрооборудованием кузова, иммобилизатор, сигнализатор об ост замке зажигания ключе |
| 23(7.5) | Коричневый | Кондиционер, круиз-контроль, система контроля двигателя, электрообогрев ветрового стекла,
электрообогрев наружных зеркал заднего вида, электрообогрев заднего стекла, система «старт-стоп» |
| 24(7.5) | Коричневый | Адаптивный свет, аудиосистема, система автоматического складывания наружных зеркал, круиз-контроль,
система двигателя, дальний свет фар, омыватель фар, навигационная система, система помощи при парковке, система контр шинах, люк в крыше |
| 25(7.5) | Коричневый | Антиблокироеочная система тормозов, адаптивный свет, аудиосистема, система помощи при экстренном торможении,
круиз-контроль, система курсовой устойчивости, система контроля двигателя, навигационная система, сигнализатор непристегнутого ремня водителя, система освещения дороги к дому |
| 26 (7.5) | Коричневый | Антиблокироеочная система тормозов, адаптивный свет, система помощи при экстренном торможении,
система контроля аккумуляторной батареи, электровентилятор радиатора системы охлаждения, стоп-сигналы, система распределения торы |
| 27(5) | Светло-коричневый | Стеклоочиститель |
| 28 (7.5) | Коричневый | Подсветка комбинации приборов |
| 29(10) | Красный | Противотуманные фары, задний противотуманный свет, габаритные огни в задних фонарях |
| 30(5) | Светло-коричневый | Селектор управления вариатором |
| 31 (7.5) | Коричневый | Антиблокировочная система тормозов, адаптивный сеет, аудиосистема, автоматическое включение фар,
система помощи при экстренном торможении, генератор, комбинация приборов, система распределения «стоп-старт», ближний сеет фар, задние фонари, иммобилизатор. блок управления электрооборудованием кузова, система напоминания об оставленном в замке зажигания ключе, система напоминания о невыключенных фарах, навигационная система, мощи при парковке, розетка для подключения дополнительных электропотребителей, дальний свет фар, сигнализатор том ремне безопасности водителя, замок зажигания, система управления центральным замком |
| 32(15) | Синий | Прикуриватель, замок зажигания |
Схема тугоплавких предохранителей
В инструкции по эксплуатации даны подробные схемы расположения предохранителей, чтобы упростить их самостоятельную замену. Если вы не знаете причину, по которой не работают те или иные устройства, займитесь поиском перегоревшего автопредохранителя. Как это сделать, мы покажем на примере магнитолы, которая часто становится жертвой некорректного использования возможностей. Для начала надо разобраться, где находится предохранитель магнитолы Тойота Королла
Обратите внимание, что схемы для Королла 2008, Королла 150, Корона Премио (TOYOTA CORONA PREMIO), Эхо и более поздних моделей Авенсис, Рав 4 и ЛендКрузер 100 могут быть разными
Описание схемы предохранителей Королла (из документации)

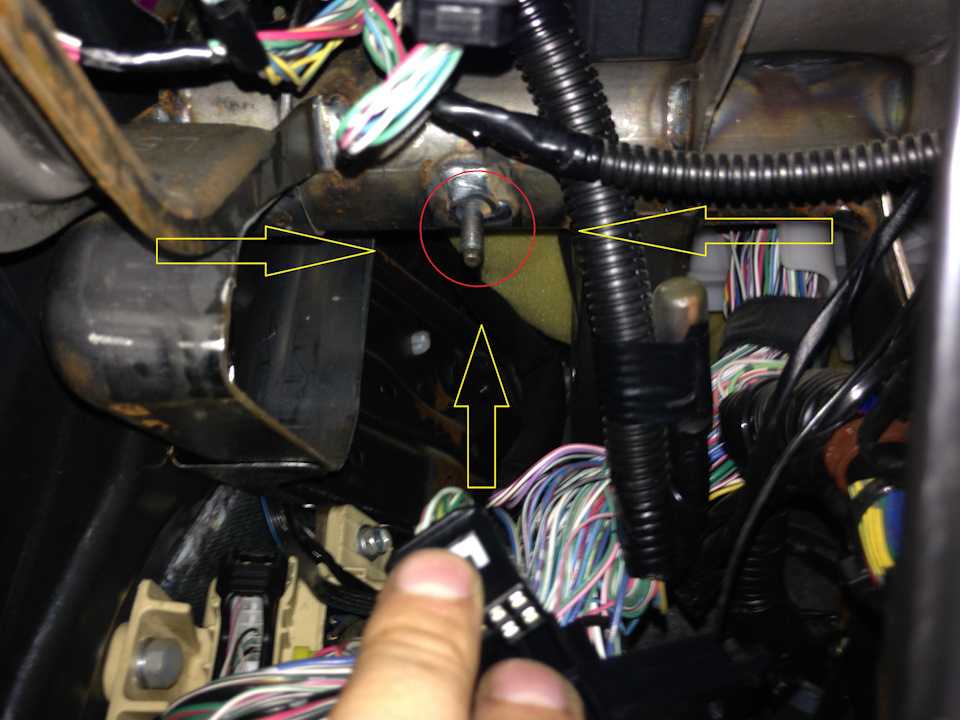

Блок предохранителя находится в салоне со стороны пассажира в бардачке. Очень часто он выходит из строя не из-за неисправности автомобиля, а из-за попытки использования прикуривателя не по назначению. Преимущественно, в качестве источника питания. Если в этот момент будет играть магнитола, соответственно, автопредохранитель может сгореть.
В отдельных схемах (см. вверху) можно встретить дополнительный плавкий автомат для аудиосистемы, иногда выходят из строя другие элементы электросети, влияющие на работоспособность. Так что окончательный вариант вашего блока лучше получить из документации на свою модель. Схема Королла 2008, а также Королла 150, Корона Премио, Эхо может отличаться. Особенно в последних моделях Авенсис, Рав 4 и ЛендКрузер 100.
Например, можно сравнить со схемой Корона Премио, выпускавшейся до 2001 года. Нужный автомат находится в моторном отсеке под номером 9, а количество элементов цепи значительно меньше, чем у современных авто. Та же история вас ожидает в схеме модели Тойота Эхо.
Места расположения блоков
В качестве примера также приведем, где находятся автоматы магнитол в популярных моделях Тойота:
- Предохранитель магнитолы Тойота Авенсис – доступ из салона, автомат №36 на схеме CIG.
- Предохранитель магнитолы Тойота Рав 4 – в Рав 4 автомат прикуривателя разделен с другими, учитывая, что многие используют этот участок сети для подключения к аккумулятору. Вам понадобится автомат под номером 25.
- Предохранитель магнитолы Тойота ЛендКрузер 100 находится со стороны водителя. Вам потребуется элемент 31.
Блоки в салоне
Схема расположения
Общее описание
- Блок предохранителей / Интегрированное реле
- Распределительный блок
- Блок реле №1
- Реле противотуманного света
- Блок управления ABS
- Компьютер транспондера ключа
- Распределительный блок
- LHD: Усилитель кондиционера
- Реле дневных ходовых огней
- Ресивер центрального замка
- Блок реле №2
- Блок управления O/D
- 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем2C: Таймер подогревателя двигателя
- Центральный блок подушек безопасности
- RHD: Усилитель кондиционера (механический кондиционер)
- RHD: Усилитель кондиционера (автоматический кондиционер)
- RHD: Реле центрального замка
- RHD: Блок управления блокировкой селектора коробки передач
Блок предохранителей

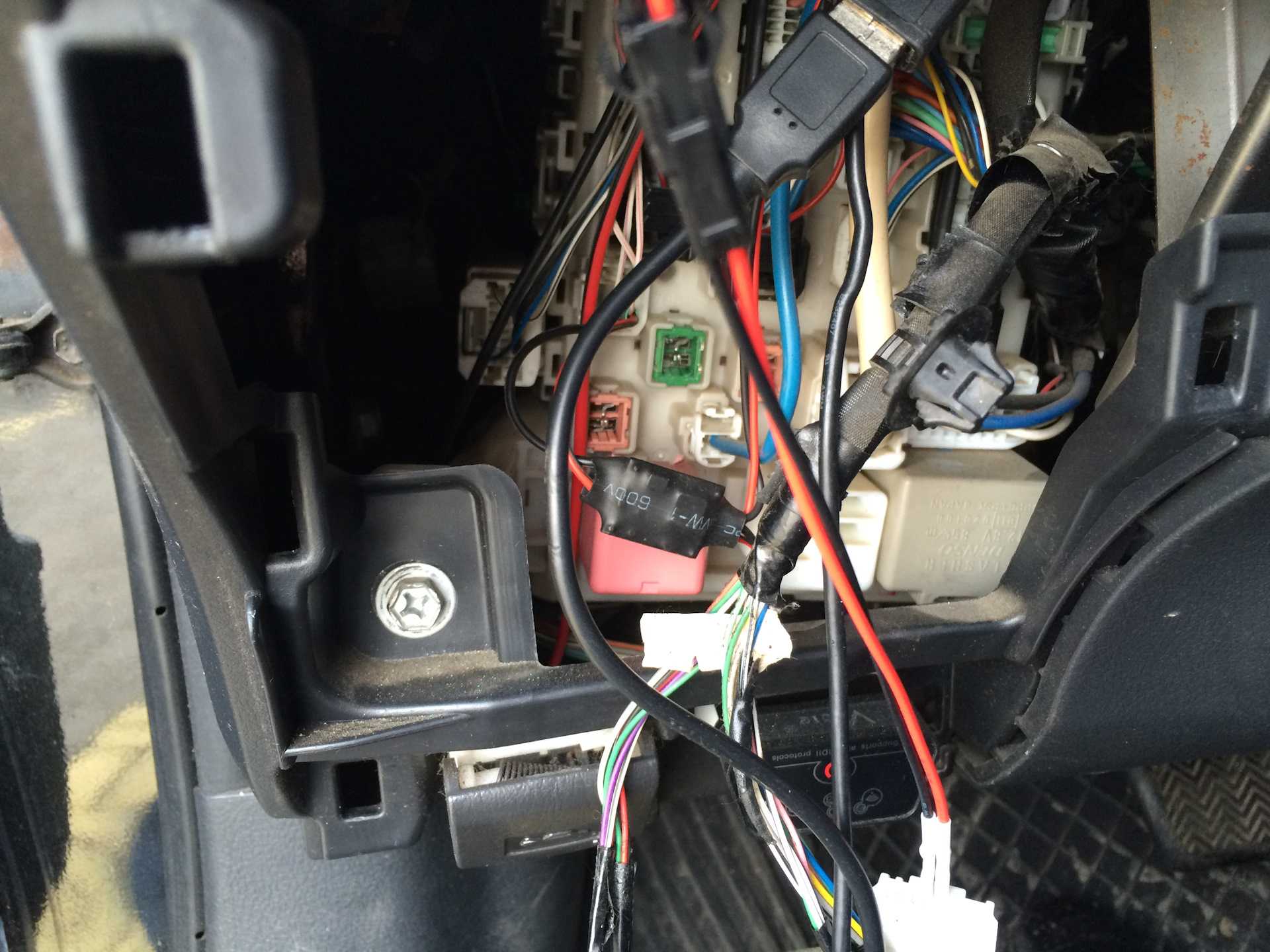

Находится в нижней части панели приборов, за перчаточным ящиком.
Пример обозначения с крышки
Схема
Назначение
| 1 | 7,5A TURN — Указатели поворота, аварийная сигнализация |
| 2 | — |
| 3 | 10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок |
| 4 | 20А WIP — Стеклоочиститель и омыватель |
| 5 | 10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами |
| 6 | 10А ECU-IG — Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль |
| 7 | 7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности |
| 8 | 15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач |
| 9 | 15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация |
| 10 | — |
| 11 | — |
| 12 | 7,5А OBD — Диагностический разъем |
| 13 | 5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет |
| 14 | 5А ST — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | 30А D/L — Центральный замок |
| 16 | 15А FOG — Противотуманный свет |
| 17 | 15А S-HTR — Подогрев сидений |
| 18 | — |
| 19 | 15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач |
| 20 | — |
| 21 | Предохранитель: «DOME» |
| 22 | 30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR” |
| 23 | 30A POWER — Стекло подъемники, люк |
| 24 | Перемычка |
С обратной стороны блока крепятся некоторые реле.
Схема
Обозначение
- A — Реле обогревателя заднего стекла (DEF)
- B — Реле габаритов (TAIL)
- C — Интегрированное реле

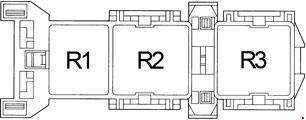

Блок реле №1
Схема
Расшифровка

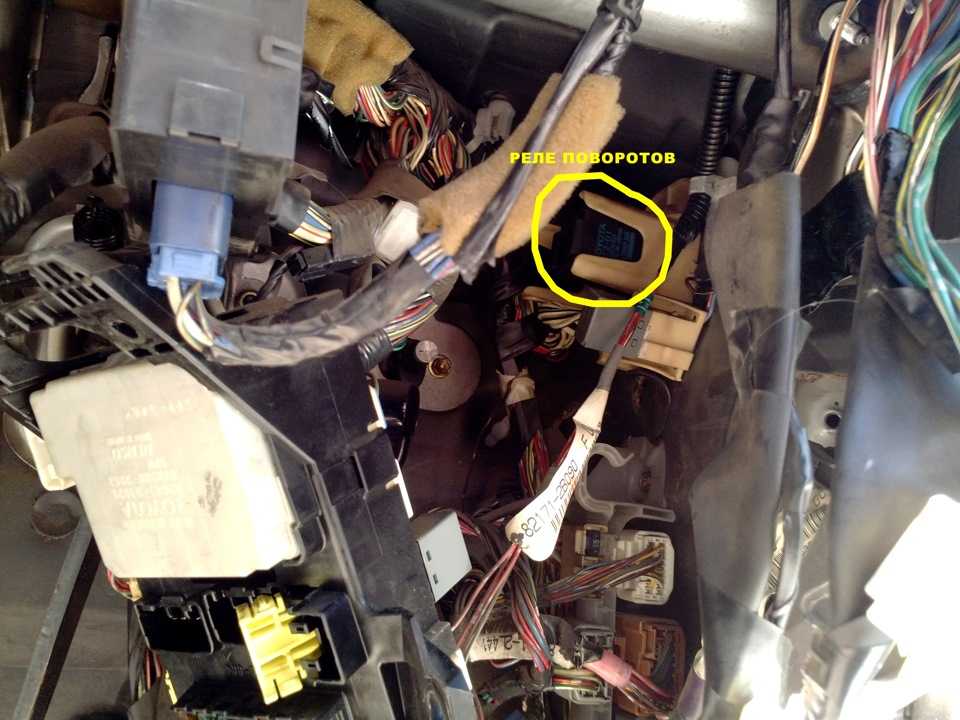

| R1 | Указатели поворота (аварийная сигнализация) |
| R2 | Топливный насос (C/OPN) |
| R3 | Стекло подъёмники (P/W) |
Схема
Описание
- 15А А/С — Кондиционер, вентилятор системы охлаждения
- 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
- R1 — Реле отопителя (HTR)
Блоки под капотом
Наибольшее количество реле и предохранителей располагается в подкапотном пространстве.
Тут сосредоточено управление:
- двигателем, его системами впрыска и запуска;
- системой охлаждения;
- трансмиссией;
- цепями головного освещения;
- усилителем рулевого управления;
- климатической системой и кондиционером;
- контрольно-измерительными приборами.
Некоторые цепи и устройства не используют централизованную организацию электропитания и выполнены в виде автономных модулей, разнесённых по моторному отделению.
Возможно также управление питанием одного и того же оборудования по различным цепям, когда предохранители и реле, отвечающие за какое-либо устройство, имеются в салонном и подкапотном блоках. Исправность одного из них не означает, что схема получает питание в полном объёме.
Схема расположения

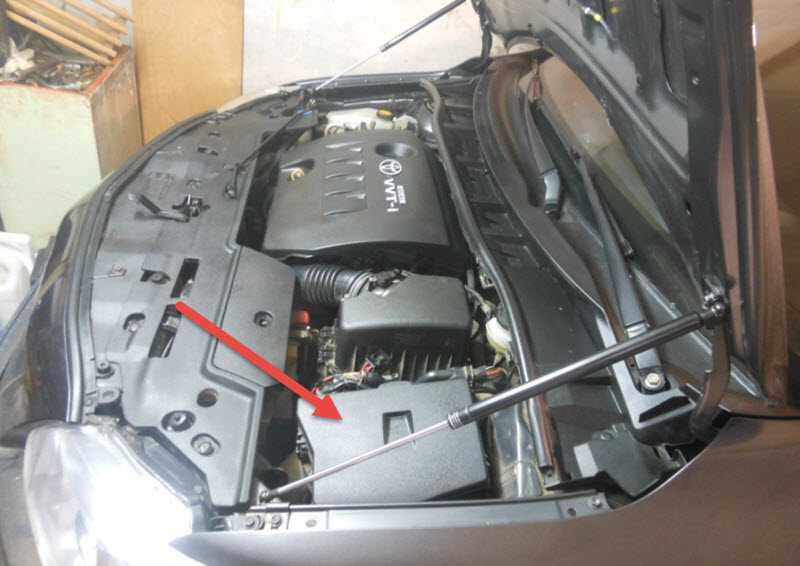

Основной блок реле и предохранителей находится в верхней части пространства под капотом между левым крылом и корпусом воздушного фильтра.

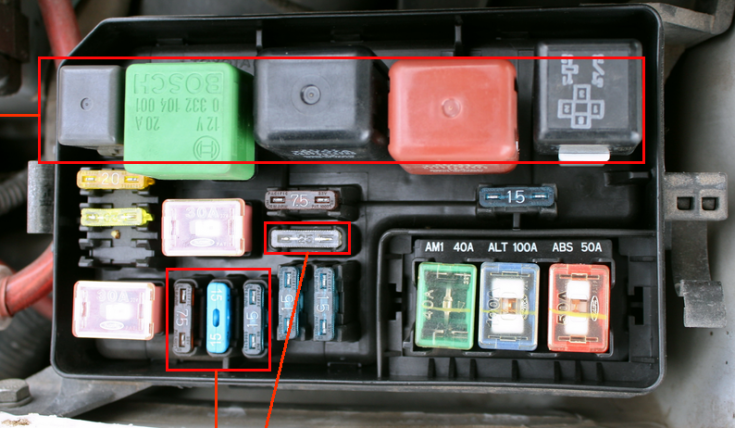

Основной блок предохранителей и реле
Сверху блок накрыт пластиковой крышкой на фиксаторе. Номиналы предохранителей тут в более широком диапазоне, от 7,5 до 140 Ампер, приборы выполнены в разных конструктивах.
Схема расположения также имеется на обратной стороне крышки. Для замены используется прилагаемый пластиковый пинцет.
| F1 (30А) | H-LP CLN — Омыватель фар |
| F2 (45А) | RDI FAN — Вентилятор системы охлаждения |
| F3 (30А) | ABS NO.3 — ABS и VSC |
| F4 (50А) | ABS NO.1 — ABS и VSC |
| F5 (50А) | HTR — Кондиционер |
| F6 (10А) | ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 (10А) | ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников |
| F8 (15А) | RAD NO.1 — Аудиосистема |
| F9 (10А) | DOME — Освещение салона, освещение багажника, система Smart Entry |
| F10 (20А) | STRG LOCK — Система блокировки рулевого управления |
| F11 (30А) | AM2 — Система пуска двигателя, система Smart Entry, система впрыска |
| F12 (10А) | ETCS — Система управления дроссельной заслонкой |
| F13 (10А) | TURN-HAZ — Указатели поворота и аварийная сигнализация |
| F14 (7,5А) | ALT-S — Система зарядки АКБ |
| F15 (7,5А) | AM2 NO.2 — Блок управления электрооборудованием |
| F16 (50А) | H-LP MAIN — Головные фары |
| F17 (50А) | P/I — Система впрыска топлива |
| F18 (80А) | GLOW — Система предпускового подогрева двигателя (для дизелей) |
| F19 (60А) | EPS — Электроусилитель рулевого управления |
| F20 (120А) | ALT — Система зарядки АКБ |
| F21 (15А) | IG2 — Система впрыска топлива, система Smart Entry |
| F22 (10А) | HORN — Звуковой сигнал |
| F23 (20А) | EFI MAIN — Система впрыска топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 (50А) | AMT — Роботизированная коробка передач |
| F28 (30А) | HTR SUB NO.3 — Кондиционер |
| F29 (30А) | HTR SUB NO.2 — Кондиционер |
| F30 (30А) | HTR SUB NO.1 — Кондиционер |
| F31 (10А) | H-LP LH LO — Правая фара (ближний свет) |
| F32 (10А) | H-LP RH LO — Левая фара (ближний свет) |
| F33 (10А) | H-LP LH HI — Правая фара (дальний свет) |
| F34 (10А) | H-LP RH HI — Левая фара (дальний свет) |
| F35 (10А) | EFI NO.1 — Система впрыска |
| F36 (10А) | EFI NO.2 — Система впрыска |
| F37 (7,5А) | IG2 NO.2 — Система пуска, система Smart Entry |
| 38 | FR DEICER — Реле вентилятора система охлаждения |
| 39 | IGT/INJ — Реле переключателя света фар |
| 40 | AMT — Реле роботизированной коробки передач |
| 41 | H-LP — Реле фар |
Дополнительный блок реле
Дополнительный блок содержит три или четыре реле для дизельного двигателя, они коммутируют пусковые накальные свечи. Расположен блок рядом с корпусом контроллера двигателя, справа от основного.
Возможна установка и отдельных мощных коммутаторов при комплектации автомобиля автономным отопителем и автоматической коробкой передач. Реле вентилятора системы охлаждения вынесено к основному радиатору.
Схема коммутации после рестайлинга практически не поменялась. Гораздо больше отличий существует при комплектации машин различными опциями.
Но в основном это учтено при организации в блоках резервных гнёзд, куда ставятся заглушки. Значительные отличия в компоновке коммутационных устройств также имеются между версиями с правым и левым рулём.
Блоки в моторном отсеке
Конечно, электрооборудования в автомобиле очень много, поэтому более конкретно стоит рассмотреть, где находится реле стартера, топливного насоса, зарядки, аварийных сигналов и электронный блок управления, поскольку они чаще всего становятся причинами неисправностей. Более того, эти детали целесообразно рассмотреть и потому, что они есть на всех автомобилях Corolla, в то время как ряд иных запчастей на некоторых моделях отсутствует.
Итак, начать стоит с блоков элементов, которых находятся под капотом. Первый блок расположен за левой фарой рядом с радиатором. На модели EE96 1992–1993 годов он размещен чуть ближе к центральной части автомобиля, однако найти его будет довольно просто, потому что закреплен он во всех случаях на кузове. В нем находятся реле деталей антиблокировочной системы. В частности, это электродвигатель насоса и электромагнитный клапан АБС. Неполадки возникают с ними довольно редко.
Следующий блок имеет гораздо более серьезные размеры. Она находится справа от двигателя на кузове ближе к верхней части моторного отсека. Стоит отметить, что на компактном минивэне Corolla Verso он расположен чуть ниже, и его легче спутать с третьим блоком, размещенном чуть ближе к фарам. В данной детали имеется, помимо прочих, втягивающее реле стартера. Оно обозначается кодами «A» и «ST», поэтому найти его не составит труда. Помимо этого, здесь находятся реле звукового сигнала, фар, двигателя (общепринятое обозначение – IG2), вентилятора охлаждения и системы впрыска топлива. Третий блок, как уже было сказано ранее, расположен чуть ниже второго. На Королле Версо он извлекается намного проще, поскольку соседний узел не мешает. В нем, однако, нет деталей, которые необходимо постоянно менять, поэтому останавливаться подробнее излишне.
Где эти детали находятся
Новички, недавно купившие Toyota Corolla, часто не знают, где находится предохранитель, отвечающий за ту или иную цепь. Эти блоки могут быть расположены в пяти местах.
- слева под моторным отсеком;
- в кабине под рубкой слева от водителя;
- под панелью приборов справа;
- под капотом. Этот замок есть не на всех модификациях автомобилей производителя Toyota;
- другой блок отвечает за АБС автомобиля. Также он доступен не на всех моделях автомобилей.
Теперь нужно научиться читать схемы и понимать, какие предохранители за что отвечают.
Блок 1
В первый блок входят те плавкие элементы, которые расположены рядом с радиатором под капотом.
В таблице указаны имя и сила контакта. Все предохранители читаются слева направо.
| За что отвечает (обозначение) | Ток (А) |
| Электроусилитель руля (а) | 50 |
| Фары (б) | 40 |
| Управление двигателем (c) | 50 |
| Зарядка и обогрев заднего стекла (d) | 100 |
| Омыватели фар (е) | тридцать |
| Вентилятор охлаждения (f) | тридцать |
| АБС №1 (г) | тридцать |
| АБС №2 (ч) | 40 |
| Фара правая (1) | 15 |
| Левая фара (2) | 15 |
| Сигнал (3) | 10 |
| Указатели поворота и аварийные огни (4) | 10 |
| Заправка (5) | 5 |
| Резерв (6) | |
| Индикация режима работы станка (7) | 15 |
| Кондиционер, радио, центральный замок (8) | 15 |
| Замок зажигания AM2 (9) | тридцать |
С номера 10 по 13 предохранители остаются в резерве.
Блок 2 и 3
Теперь вам предстоит разобраться с блоками, которые находятся в пространстве салона Toyota Corolla.
Обозначения контактов слева от водителя. От 1 до 3 — устройства резервного копирования.
| За что отвечает (обозначение) | Ток (А) |
| Подогреватель топлива (4) | 25 |
| Прикуриватель и аудиосистема, управление зеркалом заднего вида (5) | 15 |
| SRS, системы впрыска, запуска и зарядки (6) | 15 |
| Противотуманные наружные зеркала заднего вида (7) | 10 |
| Система впрыска топлива, разные приборы (8) | 7,5 |
| Антиблокировочная система колес, кондиционер, система курсовой устойчивости (9) | 10 |
| СИГА (10) | 25 |
| Задние фонари, габаритное освещение, передние противотуманные фары, обогрев сидений (11) | 15 |
| Электрический стеклоподъемник (12) | ветры |
| Стоп, блокировка переключения (13) | 15 |
| Противотуманные фары (14) | 15 |
| Электрический замок (15) | 25 |
| Резерв (16) | |
| Кондиционер (17) | 10 |
| Бортовая система диагностики | 7,5 |
| Сигнал заднего хода, сигнальная лампа непристегнутого ремня безопасности пассажира, система переключения на повышенную передачу (19) | 10 |
| Подогрев сидений (20) | 15 |
| Стеклоочистители и омыватели (21) | 15 |
| Вентилятор охлаждения, дворники, электрическая дверь (22) | 10 |
| Стеклоочистители и омыватели (23) | 25 |
| М-HTR DEF I-UPM (24) | 40 |
| Электрическая система люка (25) | тридцать |
| A / E (26) | 40 |
Столик для блока справа от водителя.
| За что отвечает реле | Позиция |
| Система управления холостым ходом | А |
| Противотуманные огни | Б |
| Дополнительные устройства | С |
| Нагреватель | Д |
Остальные блоки устанавливаются не на все модификации. Поэтому вы можете узнать о них больше в инструкции по эксплуатации машины. Он подробно описывает роль каждой части плавких ссылок.
Необходимые инструменты для замены предохранителя прикуривателя
Для того что бы заменить предохранитель нам потребуется минимальный набор инструментов, в который входят:
Небольшой пинцет – позволит удобно вытащить предохранитель и вставить его на свое место;
И потребуется новый предохранитель – очень важно, чтобы сам предохранитель соответствовал модели и году выпуска, и имел такое же напряжение, что и перегоревший. Если параметры предохранителя в большинстве моделей одинаковые на Короллах разных годов выпуска, то их внешний вид может значительно отличаться друг от друга.
Больше для замены предохранителя никаких средств не потребуется
Единственное, что еще можно взять – это небольшая тряпка, которую можно постелить на пол в автомобиле, а также протереть панель предохранителей, если она запылилась
Больше для замены предохранителя никаких средств не потребуется. Единственное, что еще можно взять – это небольшая тряпка, которую можно постелить на пол в автомобиле, а также протереть панель предохранителей, если она запылилась.
Блоки в салоне
Схема расположения блоков
Правый руль
p, blockquote 8,0,0,0,0 —>
- Актуатор блокировки руля
- Блок предохранителей / Блок управления электрооборудованием кузова
- Блок управления активным освещением
- Блок управления усилителем рулевого управления
- Блок реле
- LHD: Блок управления круиз-контролем
- Блок управления коробкой передач
- Блок сетевого шлюза
- Реле стеклоочистителя
- Блок управления системой старт-стоп
- Блок управления парктроником
- LHD (Corolla): Трансивер телефона
- Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- Усилитель кондиционера
- RHD: Реле двойной блокировки дверей
- Хэтчбек, Универсал: Аудио усилитель
Блок предохранителей
Он находится под панелью приборов с левой стороны.
Схема с крышки блока
Фото пример
p, blockquote 17,0,0,0,0 —>
| 1 | 15А P/OUTLET — Розетка |
| 2 | 7,5А OBD — Диагностический разъем |
| 3 | 7,5А STOP — Лампы стоп-сигнала, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач |
| 4 | 7,5А FOG RR — Задний противотуманный свет, комбинация приборов |
| 5 | 20А D/L NO.3 — Центральный замок |
| 6 | 20А S/ROOF — Люк |
| 7 | 7,5А FOG FR — Передний противотуманный свет, комбинация приборов |
| 8 | 5А AM1 — Предохранители: «IG1 RLY», «ACC RLY» |
| 9 | 10А D/L NO. 2 — Разблокировка багажника |
| 10 | 20А DOOR NO. 2 — Стекло подъемники |
| 11 | 20А DOOR R/R — Стекло подъемники |
| 12 | 20А DOOR R/L — Стекло подъемники |
| 13 | 15А WASHER — Омыватель стекла |
| 14 | 25А WIPER NO.2 — Стеклоочиститель и омыватель, система зарядки |
| 15 | 15А WIPER RR — Задний стеклоочиститель |
| 16 | 25А WIPER NO. 1 — Стеклоочиститель |
| 17 | 15А CIG — Прикуриватель |
| 18 | 7,5А ACC — Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система |
| 19 | 5А SFT LOCK-ACC — Блокировка селектора коробки передач |
| 20 | 10А TAIL — Габаритный свет, освещение номерного знака, передний противотуманный свет |
| 21 | 7,5А PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова |
| 22 | 5А WIPER-S — Система зарядки |
| 23 | 7,5А ECU-IG NO.1 — Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC |
| 24 | 7,5А ECU-IG NO.2 — Габаритный свет, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, AFS |
| 25 | 7,А ECU-IG NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS |
| 26 | 7,5А HTR-IG — Кондиционер, обогрев заднего стекла |
| 27 | 7,5А ECU-IG NO.4 — Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом |
| 28 | 5А ECU-IG NO.5 — Электроусилитель рулевого управления |
| 29 | 7,5А IGN — Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля |
| 30 | 15А S/HTR — Подогрев сидений |
| 31 | 5А METER — Комбинация приборов |
| 32 | 7,5А A/BAG — подушки безопасности |
С верхней части блока могут устанавливаться дополнительные предохранители.
p, blockquote 22,1,0,0,0 —>
- 30А P/SEAT — Подогрев сидений
- —
- —
- 30А DOOR NO.1 — Стекло подъёмники
Блок реле
Обозначение
p, blockquote 25,0,0,0,0 —>
- R1 — Передний противотуманный свет (FR FOG)
- R2 — Противоугонная система (S-HORN)
- R3 —
- R4 — Розетка (PWR OUTLET)
- R5 — Освещение салона (DOME CUT)
Блоки в салоне
Схема расположения блоков
Правый руль
p, blockquote 8,0,0,0,0 —>
- Актуатор блокировки руля
- Блок предохранителей / Блок управления электрооборудованием кузова
- Блок управления активным освещением
- Блок управления усилителем рулевого управления
- Блок реле
- LHD: Блок управления круиз-контролем
- Блок управления коробкой передач
- Блок сетевого шлюза
- Реле стеклоочистителя
- Блок управления системой старт-стоп
- Блок управления парктроником
- LHD (Corolla): Трансивер телефона
- Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- Усилитель кондиционера
- RHD: Реле двойной блокировки дверей
- Хэтчбек, Универсал: Аудио усилитель
Блок предохранителей
Он находится под панелью приборов с левой стороны.
Схема с крышки блока
Фото пример
p, blockquote 17,0,0,0,0 —>
| 1 | 15А P/OUTLET — Розетка |
| 2 | 7,5А OBD — Диагностический разъем |
| 3 | 7,5А STOP — Лампы стоп-сигнала, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач |
| 4 | 7,5А FOG RR — Задний противотуманный свет, комбинация приборов |
| 5 | 20А D/L NO.3 — Центральный замок |
| 6 | 20А S/ROOF — Люк |
| 7 | 7,5А FOG FR — Передний противотуманный свет, комбинация приборов |
| 8 | 5А AM1 — Предохранители: «IG1 RLY», «ACC RLY» |
| 9 | 10А D/L NO. 2 — Разблокировка багажника |
| 10 | 20А DOOR NO. 2 — Стекло подъемники |
| 11 | 20А DOOR R/R — Стекло подъемники |
| 12 | 20А DOOR R/L — Стекло подъемники |
| 13 | 15А WASHER — Омыватель стекла |
| 14 | 25А WIPER NO.2 — Стеклоочиститель и омыватель, система зарядки |
| 15 | 15А WIPER RR — Задний стеклоочиститель |
| 16 | 25А WIPER NO. 1 — Стеклоочиститель |
| 17 | 15А CIG — Прикуриватель |
| 18 | 7,5А ACC — Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система |
| 19 | 5А SFT LOCK-ACC — Блокировка селектора коробки передач |
| 20 | 10А TAIL — Габаритный свет, освещение номерного знака, передний противотуманный свет |
| 21 | 7,5А PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова |
| 22 | 5А WIPER-S — Система зарядки |
| 23 | 7,5А ECU-IG NO.1 — Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC |
| 24 | 7,5А ECU-IG NO.2 — Габаритный свет, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, AFS |
| 25 | 7,А ECU-IG NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS |
| 26 | 7,5А HTR-IG — Кондиционер, обогрев заднего стекла |
| 27 | 7,5А ECU-IG NO.4 — Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом |
| 28 | 5А ECU-IG NO.5 — Электроусилитель рулевого управления |
| 29 | 7,5А IGN — Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля |
| 30 | 15А S/HTR — Подогрев сидений |
| 31 | 5А METER — Комбинация приборов |
| 32 | 7,5А A/BAG — подушки безопасности |
С верхней части блока могут устанавливаться дополнительные предохранители.
p, blockquote 22,1,0,0,0 —>
- 30А P/SEAT — Подогрев сидений
- —
- —
- 30А DOOR NO.1 — Стекло подъёмники
Блок реле
Обозначение
p, blockquote 25,0,0,0,0 —>
- R1 — Передний противотуманный свет (FR FOG)
- R2 — Противоугонная система (S-HORN)
- R3 —
- R4 — Розетка (PWR OUTLET)
- R5 — Освещение салона (DOME CUT)
Правила контроля работоспособности и замены предохранителей
Функционирование предохранителей можно проверить мультиметром. Это можно сделать в режиме «непрерывность» или «диод», а также в режиме измерения нижнего предела сопротивления. Проверять исправность предохранителей необходимо только на снятом с блока предохранителе.
Сопротивление исправного предохранителя (скорость предохранителя) стремится к нулю. Если предохранитель перегорел, сопротивление бесконечно (на цифровом мультиметре отображается «1»).
Неисправный предохранитель можно заменить только исправным такого же номинала. Допускается кратковременная установка предохранителя с номиналом до 50% выше требуемого. Во избежание возгорания электрических кабелей не допускается установка так называемых «жучков», особенно всевозможных зажимов и т.д.
Если контактные группы предохранителей перегорели, разрушены или сильно изношены, требуется полная замена блока предохранителей.
Как поменять их
Специалисты рекомендуют заменять предохранители на идентичные предохранители. Или используйте предохранителей на 40% больше, чем требуется. Только в этом случае деталь вовремя сгорит до того, как нагрев распространится по проводке и вызовет пожар.
Опытные механики не советуют устанавливать скобы, жучки и прочие самодельные и ненадежные приспособления. Они не только не предотвращают возгорание, но также могут вызвать возгорание всего автомобиля.
При замене нужно обращать внимание не на один контакт, а на всю группу контактов. Если блок изношен или разрушен, узел плавкой вставки необходимо заменить
Для смены контакта нет необходимости приобретать специальные инструменты. Опытные механики используют обычный пинцет для извлечения предохранителя из гнезда. По силе тока перепутать детали не сможет даже новичок. Ведь каждый из них окрашен в свой цвет. Конечно, вам просто нужно установить в одну розетку деталь такого же цвета.
Блоки закрыты пластиковыми крышками. Снять их и снова надеть автовладельцу не составит труда.
Порядок замены:
- Откройте капот автомобиля и снимите крышку с блока предохранителей, который находится рядом с радиатором.
- Или сядьте на сиденье водителя или пассажира (в зависимости от положения нужной детали) и дотянитесь до решетки обдува.
- Сними. Откройте блок с плавкими элементами.
- Удалите сгоревший пинцетом, который необходимо заменить.
- Пожалуйста, введите новый.
- Запустить двигатель. Проверьте, работают ли устройства, за которые отвечает сторона.
Блоки в салоне
Схема расположения
Общая схема расположения блоков в салоне Королла 150
Описание
- Блок управления кондиционером
- Блок предохранителей / Блок управления электрооборудованием кузова
- LHD: Блок управления корректором фар
- Блок управления блокировкой руля
- Блок управления усилителем рулевого управления
- Усилитель транспондера ключа
- Блок реле №1
- Блок реле №2
- Распределительный блок
- Распределительный блок
- Реле стеклоочистителя
- LHD: Блок управления коробкой передач (Multi-mode)
- Блок управления двигателем и коробкой передач
- Блок управления системой старт-стоп
- Блок управления интерфейсом мультимедиа
- LHD: Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- RHD: Реле указателей поворота
Блок предохранителей
Он находится в салоне под панелью с левой стороны.
Для доступа надо нажать на фиксатор крышки.
Пример назначения с крышки
Фото – схема
Описание
| 1 | 7,5А AM1 – Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC” |
| 2 | 15А FR FOG – Передний противотуманный свет |
| 3 | – |
| 4 | 25А ACC-B – Предохранители: “CIG”, “ACC” |
| 5 | 25А DOOR – Центральный замок |
| 6 | – |
| 7 | 10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 8 | 7,5A OBD – Диагностический разъем |
| 9 | 10A ECU-IG NO.2 – Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 10 | 10A ECU-IG NO.1 – без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска |
| 11 | 15A WASHER – Омыватель стекла |
| 12 | – |
| 13 | 25A WIPER – Стеклоочиститель, датчик дождя |
| 14 | 10A HTR-IG – Кондиционер, обогрев заднего стекла, вспомогательный отопитель |
| 15 | 15A SEAT HTR – Подогрев сидений |
| 16 | 10A TAIL – Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов |
| 17 | 7,5A PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова |
| 18 | 10A ECU-IG NO.1 – с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп |
| 19 | 20A FR DOOR – Стекло подъёмники |
| 20 | 20A RL DOOR – Стекло подъёмники |
| 21 | 20A RR DOOR – Стекло подъёмники |
| 22 | 20A SUNROOF – Люк |
| 23 | 15А CIG – Прикуриватель |
| 24 | 7,5A ACC – Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп |
| 25 | |
| 26 | 10A MIR HTR – Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG – Задний противотуманный свет |
| 30 | 7,5A IGN – Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| 31 | 7,5A METER – Комбинация приборов, система старт-стоп |
Верхний отдел блока
Для доступа к нему надо убрать защиту панели для моделей с левым рулём.
Либо бардачок, для моделей с правым расположением руля.
Схема
Обозначение
Блок реле №1
Схема
Назначение
| R1 | Стартер (ST) |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |
Схема
Расшифровка
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
Заключение
Предохранитель прикуривателя может перегореть в любой момент, поэтому нужно знать, как снимать и заменять данную деталь. Также для этого необходимо иметь пинцет, тряпку и сменные комплектующие, чтобы вовремя устранить неисправность и спокойно продолжить движение.
Источники
- https://toyota-camry-corolla.ru/corolla/corolla-150/bloki-predohranitelej-toyota-corolla-e150/
- https://zapchasti.expert/toyota/corolla-150/predoxraniteli-toyota-corolla-150.html
- https://autogener.ru/services/instructions/skhema-blokov-predokhranitelej-toyota-corolla-2001-2006.php
- https://Corolla-E180.ru/obsluzhivanie/predohraniteli.php
- https://corollacar.ru/remont/elektrooborudovanie/predoxraniteli-tojota-korolla.html
- https://club-mashin.ru/toycor/corservice/predohranitel-prikurivatelya-na-tojota-korolla.html
