Предохранители и реле под капотом Daihatsu Terios

Монтажный блок в моторном отсеке автомобиля расположен рядом с АКБ. Блок закрыт защитной крышкой, на внутренней сторон крышки есть схема с обозначениями.

Схема блока предохранителей и реле под капотом Daihatsu Terios

Описание

№	Имя	А	Назначение
1	HTR	20	Реле отопителя
2	BACK UP	10	Блок управления двигателем, лампы заднего хода
3	—	—	—
4	EFI	15	Главное реле, реле топливного насоса
5	HORN-HAZ	15	Звуковой сигнал, аварийная сигнализация
6	MGC	10	Реле муфты компрессора кондиционера
7	AM	60	Замок зажигания, реле стартера
8	ABS	50	Реле ABS
9	TAIL	40	Габаритный свет
10	HEAD	30	Переключатель освещения
11	—	—	—
Реле
R1	Топливный насос
R2	Стартер (автоматическая коробка передач)
R3	Блок управления двигателем
R4	Отопитель
R5	—
R6	Муфта компрессора кондиционера
R7	Вентилятор системы охлаждения

Предохранители в салоне Daihatsu Terios

Монтажный блок предохранителей в салоне расположен в нижней части панели управления со стороны водителя, под рулем.

Схема блока предохранителей в салоне Daihatsu Terios

Описание

№	Имя	А	Назначение
1	FOG	10	Противотуманный свет
2	TAIL	10	Габаритный свет, подсветка комбинации приборов, подсветка блока отопителя, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота)
3	DEFOG	15	Обогрев заднего стекла, стеклоподъемники
4	POWER	30	Стеклоподъемники
5	GAUGE/BACK	10	Комбинация приборов, лампы заднего хода, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота)
6	ENGINE	10	Катушка зажигания, диагностический разъем, подушки безопасности
7	SPARE	10	Запасной предохранитель
8	SPARE	15	Запасной предохранитель
9	—	—	—
10	WIPER/TURN	20	Стеклоочиститель лобового стекла, выключатель аварийной сигнализации, выключатель заднего стеклоочистителя, задний стеклоочиститель
11	HEATER	20	Отопитель
12	ACC	15	Прикуриватель, радио, зеркала с электроприводом, вспомогательное оборудование
13	H/L LH	10	Левая фара
14	H/L RH	10	Правая фара
15	STOP	10	Лампы стоп-сигнала, освещение салона
16	ECU IG	10	Главное реле, блок управления EPS
17	AIR BAG	10	Подушки безопасности, замок зажигания (IG2)
18	DOORLOCK	15	Реле центрального замка
19	—	—	—

Тойота дюна реле зарядки : 1 комментарий

Здраствуйте! Пожалуйста покажите схему подключения реле на лампочку, какие провода и куда, а то здесь колхоз не очень. Спасибо.

выпускался с различными вариантами кузова, такими как Toyota Sprinter Trueno (трёхдверное купе), Toyota Sprinter Cielo пятидверный лифтбэк), ToyotaSprinter Carib (универсал), Toyota Sprinter Marino (пятидверный хардтоп) и прочими. Так же известен под названием Geo Prizm либо Chevrolet Prizm. В данной статье мы покажем описание предохранителей и реле Тойота Спринтер 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годов выпуска со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.

Блок в салоне

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Фото – пример исполнения

Пример схемы с крышки блока

Схема

Описание

1	10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2	10А DEF RLY – Обогрев заднего стекла, обогрев зеркал
20А DEF – Обогрев заднего стекла, обогрев зеркал
3	25А D/L – Двойная блокировка, блок управления блокировкой дверей
4	7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5	–
6	20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7	7,5А ECU−B – Фары, задний противотуманный свет
8	15А FOG – Передний противотуманный свет
9	15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10	7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11	7,5А OBD – Диагностический разъем
12	10А HAZ – Указатели поворота, аварийная сигнализация
13	7,5А A.C – Кондиционер, отопитель
14	10А S-HTR – Подогрев сидений
15	–
16	10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17	50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG”
18	30А POWER – Стекло подъемники, люк
19	40А HTR – Кондиционер, отопитель
20	30А DEF – Обогрев заднего стекла, обогрев зеркал
Реле
R1	Отопитель
R2	Аварийная сигнализация (указатели поворота)
R3	Силовое реле (стекло подъемники, люк)
R4	Топливный насос (Circuit Opening (C/OPN))

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

p, blockquote 24,0,0,1,0 —>

1. датчик разрежения в вакуумном усилителе тормозов (7A-FE, 3S-FE)
2. блок реле системы VSC
3. датчик давления наддува
4. реле свечей накаливания
5. резистор топливного насоса
6. реле управления топливным насосом
7. блок реле №2
8. блок плавких вставок
9. левый передний датчик SRS
10. правый передний датчик SRS

Блок предохранителей и реле

Основной блок с предохранителями и реле расположен в левой части моторного отсека, рядом с аккумулятором. Возможно несколько вариантов его исполнения.

Фото — пример

Расшифровка

p, blockquote 30,0,0,0,0 —>

Реле А — реле №1 э/дв. вентилятора системы охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 э/дв. вентилятора системы охлаждения, G — реле №3 э/дв. вентилятора системы охлаждения, Н — реле кондиционера;

Плавкие вставки 1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A;

Предохранители

• 4 — DOME 7,5А, Освещение салона
• 5 — HEAD RH 15A, Фара правая сторона
• 6 — ECU-B 10А, Система подушек безопасности (SRS), анти­ блокировочная система тормозов
• 7 — АМ2 20А, Замок зажигания
• 8 — RADIO 10A, Радио и аудио система
• 9 — перемычка,
• 10 — HEAD LH 15A, Фара левая сторона
• 11 — HORN 10A, Сигнал
• 12 — ALT-S 5А, Генератор
• 13 — POWER 2 30A,
• 14 — HAZARD 10A, Аварийная сигнализация
• 15 — EFI 15A (3S-FSE 20A), Электронный блок управления двигателем
• 16 — FAN SUB 30A (40A дизельные модели), Вентилятор охлаждения
• 17 — FAN MAIN 40A (50A дизельные модели), Вентилятор охлаждения
• 18 — MAIN 50A, Главный предохранитель
• 19 — EFI №2 25A (только 3S-FSE), Электронный блок управления двигателем

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

Есть чем дополнить материал — пишите в комментарии.

Предохранители и реле в моторном отсеке

Блок предохранителей рядом с левой стойкой (на рис. № 2)

1. резерв
2. SPARE (5А, 7.5А, 15А) — запасные предохранители
3. SPARE (5А, 7.5А, 15А) — запасные предохранители
4. SPARE (5А, 7.5А, 15А) — запасные предохранители
5. MAIN (40A) — система запуска, передние фары предохранители: HEAD(RH) или HEAD(RH-UPR), HEAD(LH) или HEAD(LH-UPR)
6. DOME (15A) — аудиосистема, освещение салона, местная подсветка, освещение багажника, часы
7. HAZARD (10A) — указатели поворотов и аварийная сигнализация
8. AM2 (15A) — вторая цепь замка зажигания, система кондиционирования, плавкие вставки ST и IGN
9. резерв
10. HEAD(LH) или HEAD(LH-UPR) (10A) — левая фара
11. ALT-S (5А) — система зарядки (генератор)
12. HEAD(RH) или HEAD(RH-UPR) (10A) — правая фара
13. EFI или F-HTR (15A) — электронный блок управления двигателем
14. HORN (10A) — звуковой сигнал
15. FAN (30A) — вентиляторы
16. AM1 (50A) — первая цепь замка зажигания, предохранители: CIG, TURN, GAUGE, ECU-IG, WIP, S-HTR

FL ALT (100A) — главный предохранитель, предохранители: FAN, CDS, HTR, A/C FL ABS (50A) — предохранитель ABS, предохранители: AM1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF, DEF I-UP/M-HTR

A — ST — реле стартера B — HEAD — реле фар C — EFI or F-HTR — реле системы впрыска D — ENGINE MAIN — реле двигателя E — FAN No 1 — реле вентилятора охлаждения F — HORN — реле звукового сигнала

Блок предохранителей рядом с аккумулятором (на рис. № 3)

1 — CDS (30A) — вентилятор конденсатора кондиционера A — A.C MG — реле электромагнитной муфты компрессора кондиционера B — A.C FAN No.3 — реле № 3 вентилятора радиатора C — A.C FAN No.2 — реле № 2 вентилятора радиатора

Блок предохранителей ABS, находится рядом с правой фарой (на рис. № 1)

A — (зеленое) — реле электромагнитного клапана ABS B — (черное) — реле электродвигателя насоса ABS

• Масляный фильтр сузуки гранд витара аналоги



• Замена топливного бака митсубиси паджеро спорт



• Тонировал сам передние стекла тойота королла е150 как



• Как снять дворник тойота рактис



• Как выбрать тойота королла 150

Блоки предохранителей и их расположение в подкапотном пространстве

Прежде чем рассказать о том, где находятся реле и предохранители, следует упомянуть о том, что далеко не все исполнительные блоки на изображениях могут присутствовать конкретно в вашем автомобиле. Обусловлено это несколькими факторами:

• комплектация автомобиля;
• год выпуска и общее оснащение (в зависимости от года в определенных комплектациях оснащение менялось, как, например, наличие ГУР вместо ЭУР);
• предназначение автомобиля для рынка определенных стран (Европа, Америка или же Азия, последние автомобили, как правило, делались для внутреннего рынка Японии).

И если расположенные под капотом блоки и их наличие чаще всего зависит только от комплектации автомобиля, то с оставшимися блоками в салоне не всё так просто, т. к. их расположение зависит от того для какого рынка предназначен автомобиль. Впрочем, этот момент мы затронем чуть позже, а сейчас разберемся с блоками в подкапотном пространстве.

Итак, блок №1 по-умолчанию одинаков у всех Королл. Давайте подробнее рассмотрим его схемотехнику и расположение элементов в нём. На схеме ниже видно основные приходящие разъёмы от кос проводки, они отмечены.

Обозначение предохранителя на схеме	Номинал предохранителя (А)	Предназначение (для какой цепи/узла нужен)
1	15	Освещение (фара пр.)
2	15	Освещение (фара лев.)
3	10	Клаксон
4	10	Аварийная сигнализация, поворотники
5	5	Цепь зарядки
6	Отсутств.	Дополнительный вывод/запасной контакт
7	15	Цепь ЭСУД, цепь режимов работы АКПП
8	15	Цепь ABS, цепь приборной панели, кондиционер, цепь на магнитолу, салонный свет, центральный замок, цепь габаритов
9	30	Замок зажигания
10	Отсутств.	Дополнительный вывод/запасной контакт
11	Отсутств.	Дополнительный вывод/запасной контакт
12	Отсутств.	Дополнительный вывод/запасной контакт
13	Отсутств.	Дополнительный вывод/запасной контакт
a	50	Цепь (ЭМУР) электромеханического усилителя руля
b	40	Головной свет (фары)
c	50	Цепь управления двигателем
d	100	Генератор, обогрев заднего стекла
e	30	Цепь омывателя фар
f	30	Цепь электровентиляторов
g	30 (40)	Цепь системы ABS (VSC — 1)
h	40	Цепь системы ABS (VSC — 2)

Расположение, маркировка и предназначение реле в блоке №1.

Расположение/	Предназначение (для какой цепи/узла нужен)
маркировка
A	Реле (ЭМУР) электромеханического усилителя руля
B	Реле включения электромуфты насоса кондиционера
C	Реле клаксона
D	Реле системы впрыска, бензонасоса
E	Реле №2 включения вентилятора радиатора
F	Реле №1 включения вентилятора радиатора

Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.

На диагностике старенькая Тойота дюна 1998 года выпуска, причина обращения — перезаряд. Напряжение зарядки составляет около 18 вольт, генератор соответственно кипит всегда. Контрольная лампа на щитке приборов не работает совсем. Машину в таком состоянии купили, поэтому что и когда началось неизвестно.

Находим в интернете схему зарядки на Тойоту дюну и узнаём что оказывается реле регулятор напряжения на ней стоит внешний, механический. Вот схема генератора тойота дюна.

Ищем в машине регулятор напряжения и оказывается что штатного регулятора нет, а есть вот такой, собранный из старинного отечественного реле регулятора РР362-Б1 и двух пятиконтактных реле.

Не стал разбираться с этой красотой, решил всё это демонтировать и заменить на более современный регулятор от ваза. Кстати у РР362-Б1 не было шансов работать так как даже масса к нему не была подключена. Хотя при правильном подключении он должен работать. Но какой-то он допотопный, поэтому в мусорку.

Обмотка возбуждения у генератора дюны одним концом соединена с массой, значит нам нужен регулятор который управляет плюсом. Отлично подойдёт 121.3702 от жигулей. Подключаем его по такой схеме.

Штатный шестиконтактный разъём можно отрезать, родного реле регулятора тут уже точно не будет. тонкий белый с чёрной полосой провод это масса, подключаем его к массе регулятора через болт. Чёрный с красной полосой — зажигание, его подключаем к клемме 15 реле регулятора. И жёлтый с чёрной полосой подключаем к клемме 67 реле регулятора. Заводим машину и проверяем работу реле регулятора конечно же контролькой с осциллографом. Напряжение в бортсети составляет 13.8 вольт. Норма.

Теперь осталось заставить работать контрольную лампу зарядки. Для этого подключаем пятиконтактное реле по такой схеме.

Жёлтый провод это контрольная лампа, к нему подключаем нормально замкнутый контакт реле. Белый с синей полосой это средняя точка обмоток генератора, при работе генератора там присутствует переменное напряжение около 7 вольт, к нему подключаем один конец обмотки нашего реле. Второй контакт обмотки реле и перекидной контакт реле подключаем на массу, к белому с чёрной полосой проводу.

Ну и вобщем то и всё, всё работает, зарядка в норме, контрольная лампа работает. Электрика это просто.

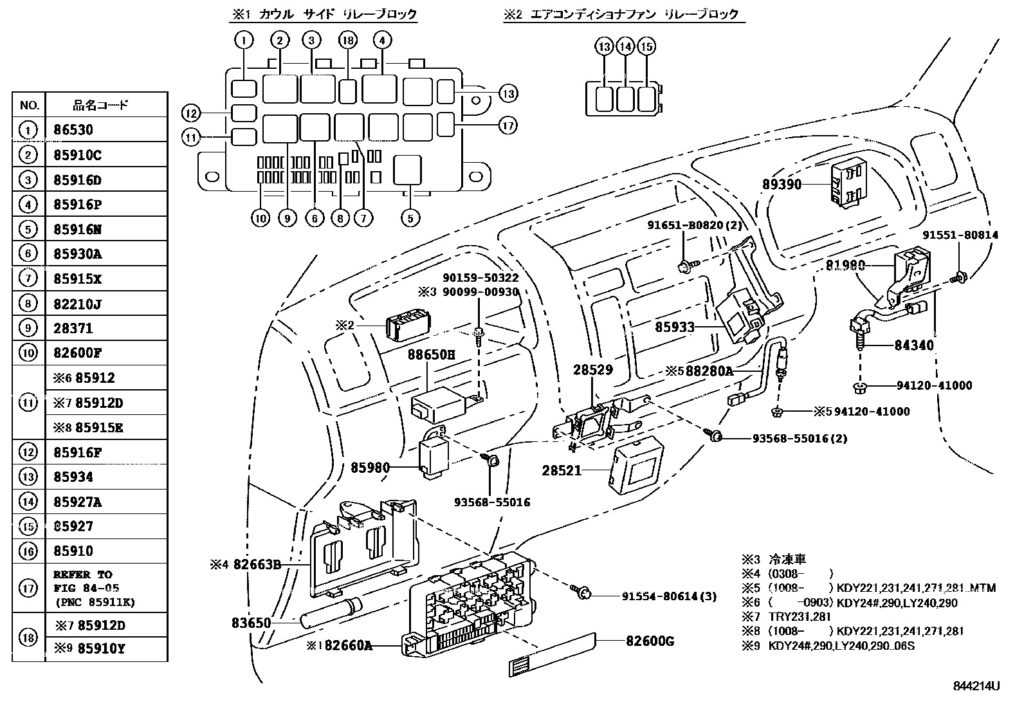

Passenger compartment

In the passenger compartment, the main fuse and relay box is located under the dashboard. In some models, in the middle.

Type 1

In others, under the glove compartment.

Relay description

88650H AMPLIFIER ASSY, AIR CONDITIONER 86530 RELAY ASSY, HORN 85910C RELAY ASSY (FOR HEATER BLOWER MOTOR) 85916D RELAY, FOG LAMP 85916P RELAY, HEADLAMP 85916N RELAY, TAIL LAMP 85930A RELAY ASSY, POWER WINDOW, NO.1 85915X RELAY, POWER CONTROL 82210J FUSIBLE LINK 28371 RELAY, IGNITION, NO.1 82600F FUSE, FUSE BLOCK 85912 RELAY, DEFOGGER 85912D RELAY 85915E RELAY 85916F RELAY, CORNERING LAMP 85934 RELAY, MAGNET-CLUTCH 85927A RELAY, COOLING FAN, NO.2 85927 RELAY, COOLING FAN 85910 RELAY ASSY, CIRCUIT OPENING 85910Y RELAY, REAR HEATER 83650 FUSEE 82600G PLATE, CAUTION(FOR FUSE) 28521 TIMER, PREHEATING 85933 COMPUTER, SHIFT LOCK CONTROL 88280A SWITCH ASSY, CLUTCH 84340 SWITCH ASSY, STOP LAMP 81980 FLASHER ASSY, TURN SIGNAL 89390 RELAY, BRAKE WARNING 85980 RELAY ASSY, DOOR CONTROL

It will look something like this.

Type 2

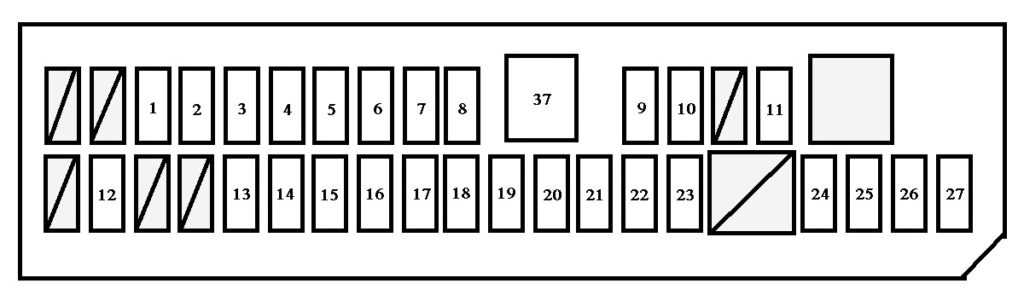

Diagram from the box cover

Diagram

Assignment

1	15A CIG – Cigarette lighter
2	30A DOOR – Electric door locking system
3	10A IG1 − NO.2 – Gauges and gauges, service reminder and warning buzzer, reversing lights, rear buzzer
4	30A WIP – Wipers and windshield washer
5	10A A / C – Air Conditioning
6	10A IG1 – Reversing light, rear buzzer
7	10A TRN – Direction indicators, emergency flashers
8	10A ECU-IG – Anti-lock braking system
9	10A RR − FOG – Rear fog lamp
10	10A OBD – On-board diagnostic system
11	10A DOME – Interior lighting
12	10A ECU-B – Headlights, taillights
13	15A TAIL – Tail Lights, Front Parking Lights, License Plate Lights, Instrument Panel Lights, Rear Fog Lights
14	10A H − LP LL – Left headlight (low beam)
15	10A H − LP RL – Right headlight (low beam)
16	10 / 15A H − LP LH – Left headlight (high beam)
17	10 / 15A H − LP RH – Right headlight (high beam)
18	10A HORN – Signal
19	10A HAZ – Emergency flashers
20	10A STOP – Stop lights
21	10A ST – Starting system
22	10A IG2 – SRS Airbag System
23	10A A / C NO.2 – Air Conditioning
24	10A Spare fuse
25	15A Spare fuse
26	20A Spare fuse
27	30A Spare fuse
28	15A Fog lights
29	30A F / HTR – Front heater
30	10A EFI1 – Engine management system
31	10A ALT − S – Charging system, warning lamp for charging system
32	10A AM2 – Engine Switch
33	15A A / F
34	25A ECD – Engine Management System
35	30A E − FAN – Electric cooling fan
36	20A EDU

Some fuse and relay boxes are located outside the passenger compartment.

Diagram from the box cover

Appointment

FOG	15A Fog lights
F/HTR	30A Front heater
EFI1	10A Engine management system
ALT-S	10A Charging system, charging system warning light
AM2	10A Engine Switch
A/F	15A A / F
ECD	25A Engine management system
E-FAN	30A Electric cooling fan
EDU	20A EDU
PTC1	50A PTC Heater
PTC2	50A PTC Heater
AM1	30A Engine stop switch, fuses “CIG”, “AIR BAG” and “GAUGE”
HEAD	40A Headlights
MAIN1	30A Fuses “HAZ”, “HORN”, “STOP” and “ECU-B”
ABS	50A Antilock Braking System
HTR	40A Air Conditioner
P-MAIN	30A Electric cooling fan
P-COOL RR HTR	40A Air Conditioner
ABS2	30A Anti-lock braking system
MAIN3	50A Fuses “TRN”, “ECU-IG”, “IG1”, “A / C”, “WIP” and “DOOR”
MAIN2	50A “OBD”, “TAIL”, “DOME”, “RR-FOG” and “POWER” fuses
ALT	140A Charging System
GLOW	80A Engine Glow System
ST	60A Starting system

This material requires revision, so we will be glad if you share your experience.

Fuse Layout Toyota Dyna 2011-2018

Table of Contents

Fuse Box №1 (in the instrument panel)

Fuse box diagram

Assignment of the fuses in the Fuse Box №1

№	Name	Ampere rating	Description
1	CIG	15	Cigarette lighter
2	DOOR	30	Power door lock system
3	IG1-NO.2	10	Gauges and meters, service reminder indicators and warning buzzer, back-up lights, back buzzer
4	WIP	30	Windshield wipers and washer
5	A/C	10	Air conditioning system
6	IG1	10	Back-up lights, back buzzer
7	TRN	10	Turn signal lights, emergency flashers
8	ECU-IG	10	Anti-lock brake system
9	RR-FOG	10	Rear fog light
10	OBD	10	On-board diagnosis system
11	DOME	10	Interior lights
12	ECU-B	10	Headlights, tail lights
13	TAIL	15	Tail lights, front position lights, license plate lights, instrument panel lights, rear fog light
14	H-LP LL	10	Left-hand headlight (low beam) (vehicle with daytime running light system)
15	H-LP RL	10	Right-hand headlight (low beam) (vehicle with daytime running light system)
16	H-LP LH	10	Left-hand headlight (high beam) (vehicle with daytime running light system)
16	H-LP LH	15	Left-hand headlight (high beam) (vehicle without daytime running light system)
17	H-LP RH	10	Right-hand headlight (high beam) (vehicle with daytime running light system)
17	H-LP RH	15	Right-hand headlight (high beam) (vehicle without daytime running light system)
18	HORN	10	Horns
19	HAZ	10	Emergency flashers
20	STOP	10	Stop lights
21	ST	10	Starting system
22	IG2	10	SRS airbag system
23	A/C NO.2	10	Air conditioning system
24	SPARE	10	Spare fuse
25	SPARE	15	Spare fuse
26	SPARE	20	Spare fuse
27	SPARE	30	Spare fuse
37	POWER	30	Power window, power door lock system

Advertisements

Fuse box diagram

Assignment of the fuses in the Fuse Box №2

№	Name	Ampere rating	Description
28	FOG	15	Fog light
29	F/HTR	30	Front heater
30	EFI1	10	Engine control system
31	ALT-S	10	Charging system, charging system warning light
32	AM2	10	Engine switch
33	A/F	15	A/F
34	ECD	25	Engine control system
35	E-FAN	30	Electric cooling fan
36	EDU	20	EDU
38	PTC1	50	PTC heater
39	PTC2	50	PTC heater
40	AM1	30	Engine switch, “CIG”, “AIR BAG” and “GAUGE” fuses
41	HEAD	40	Headlights
42	MAIN1	30	“HAZ”, “HORN”, “STOP» and “ECU-B” fuses
43	ABS	50	Anti-lock brake system
44	HTR	40	Air conditioning system
45	P-MAIN	30	Electric cooling fan
46	P-COOL RR HTR	40	Air conditioning system
47	ABS2	30	Anti-lock brake system
48	MAIN3	50	“TRN”, “ECU-IG”, “IG1”, “A/C”, “WIP” and “DOOR” fuses
49	MAIN2	50	“OBD”, “TAIL”, “DOME”, “RR-FOG” and “POWER” fuses
50	ALT	140	Charging system
51	GLOW	80	Engine glow system
52	ST	60	Starting system

Блок в салоне

Главный блок предохранителей и реле расположен под приборной панелью. В некоторых моделях он расположен в центре приборной панели.

Другие расположены под перчаточным ящиком.

88650H УСИЛИТЕЛЬ, КОНДИЦИОНЕР86530 РЕЛЕ В СБОРЕ, ЗВУКОВОЙ СИГНАЛ85910C РЕЛЕ В СБОРЕ (ДЛЯ ДВИГАТЕЛЯ ОТОПИТЕЛЯ)85916D РЕЛЕ В СБОРЕ, ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ85916P РЕЛЕ, ФАРА85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ85930A РЕЛЕ В СБОРЕ, СТЕКЛОПОДЪЕМНИК, № 185915X РЕЛЕ, УПРАВЛЕНИЕ ПИТАНИЕМ82210J ПЛАВКАЯ ВСТАВКА28371 РЕЛЕ, ЗАЖИГАНИЕ, № 182600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ85912 РЕЛЕ, ДЕФЛЕКТОР85912D РЕЛЕ85915E РЕЛЕ85916F РЕЛЕ, УГЛОВАЯ ЛАМПА85934 РЕЛЕ, МУФТА МАГНЕТО85927A РЕЛЕ, ВЕНТИЛЯТОР, № 285927 РЕЛЕ, ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ85910 РЕЛЕ, ЦЕПЬ РАЗМЫКАНИЯ85910Y РЕЛЕ, ЗАДНИЙ ОТОПИТЕЛЬ83650 ФУЗ82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ)28521 ТАЙМЕР, НАГРЕВАТЕЛЬ85933 КОМПЬЮТЕР, ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ88280A ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ, СЦЕПЛЕНИЕ84340 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СТОП-СИГНАЛ81980 ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ, ИНДИКАТОР89390 РЕЛЕ, СИГНАЛЬНАЯ ЛАМПА ТОРМОЗА85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРЬЮ

Это будет выглядеть примерно так.

Диаграмма с крышки устройства

Предохранитель для прикуривателя имеет маркировку CIG 15A.

Некоторые блоки предохранителей и реле расположены вне салона.

Этот материал нуждается в доработке, поэтому не стесняйтесь делиться своим опытом.

Снятие масляного насоса

Блок в салоне

Вариант 1

Данная схема подойдёт для моделей в 90, 91 — 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.

Схема с крышки блока. Вариант 1.

Схема с крышки блока. Вариант 2.

Общее описание

• ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в салоне
• STOP — световой стоп сигнал
• RADIO — радиоприемник,электрическое зеркало заднего вида
• ECU-B — задняя противотуманная фара
• ENGINE — система зарядки аккумулятора,система разогрева двигателя
• WIPER — очистители и омыватели стекол и фар
• CIG — прикуриватель, индикаторное табло цифровых часов
• IGN — система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
• TAIL — габариты, лампочка освещения номерного знака, освещение щитка с приборами
• GAUGE — индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
• TURN — мигающие световые указатели поворотов, аварийная сигнализиция
• SUNROOF — сдвигающаяся крыша с электроприводом.

Вариант 2

Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.

СхемаНазначение предохранителей

Правый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	30А DEFOG — обогреватель стекла
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Левый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	20А SEAT HTR — обогреватель сидений
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	10/15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Обозначение реле

• a — POWER — стекло подъемники, люк и центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле — прерыватель
• A — DEFOG — обогреватель стекла
• B — TAIL — габариты

Вариант 3

Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.

Схема

Описание

1	15А FOG — Противотуманные фары
2	15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система бло­кировки переключения
3	10А ECU -IG — Антиблокировочная система тормозов
4	5А STARTER — Стартер
5	15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола
6	5А ECU -B — Электронная система управления дизельным двигателем
7	10А METER — Комбинация приборов
8	7,5А TURN — Указатели поворотов, аварийная сигнализация
9	7,5А IGNITION — Система зарядки аккумуляторной батареи, сис­тема впрыска топлива
10	15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и ау­диосистемы
11	20А WIPER — Стеклоочистители и омыватель
12	30А DEFOG — Обогреватель заднего стекла
13	10А IDLE-UP — Система повышения частоты вращения холосто­го хода
14	30А DOOR — Центральный замок

Расположение блока предохранителей

Блок предохранителей находится под крышкой под рулевым колесом.

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панелей предохранителей/реле находится наклейка с названием предохранителя/реле и его емкостью. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Блок предохранителей расположен за крышкой на водительской стороне панели приборов.

Внутри крышек панели предохранителей / реле есть этикетка с названием и емкостью предохранителя / реле. Не все описания панели предохранителей в этом руководстве могут относиться к вашему автомобилю.

Блоки в салоне

Блок с левой стороны

С левой стороны, под панелью, за боковой защитой, находится блок предохранителей и реле.

Схема

Описание

Р FR P/W	20A Электропривод стеклоподъемника двери переднего пассажира
IGN	7,5A Электронный блок управления двигателем
DOOR DL	—
D RR P/W	20A Электропривод стеклоподъемника задней правой двери
TV	7,5A Мульти функциональный дисплей
DOME	7,5A Внутреннее освещение, часы
FR FOG	15A Передние противотуманные фары
P RR P/W	20A Электропривод стеклоподъемника задней левой двери
MIR HTR	15A Обогреватель зеркал
MPX-B	10A Комбинация приборов, главный блок управления, блок управления кондиционером
SRS-B	7,5A Подушки безопасности
ECU-B2	7,5A Задние противотуманные фары
OBD	7,5A Разъем «OBD»

Схема реле с обратной стороны блока

Обозначение

• R1 — Реле противотуманных фар
• R2 — Главное реле электро подъёмников
• R3 — Реле обогревателя зеркал
• R4 — Реле отопителя

Блок с правой стороны

С правой стороны, под панелью, за боковой защитой, находится ещё один блок предохранителей и реле.

Схема

Назначение

PANEL	7,5A Подсветка выключателей и переключателей, подсветка панели управления кондиционером и отопителем, подсветка магнитолы
DOOR	20A Центральный замок
ECU-IG	10A Системы ABS, TRC, главный блок управления, блок управления кондиционером
TAIL	10A Передние и задние габариты, подсветка номерного знака
FRDEF	20A Антиобледенитель щеток стеклоочистителя лобового стекла
GAUGE	10A Комбинация приборов, задние противотуманные фонари
S/ROOF	30A Люк
D FRP/W	20A Электропривод стеклоподъемника двери водителя
WIPER	25A Электродвигатель стеклоочистителя
STOP	15A Стоп-сигналы
WASHER	15A Выключатель омывателя
A/C	10A Кондиционер
D P/SEAT	30A Электропривод сидений
PWR OUTLET	15A Розетка
CIG	15A Прикуриватель
RADIO №2	10A Магнитола, многофункциональный дисплей
STARTER	7,5A Стартер
SRS-ACC	10A Подушки безопасности
SEAT HTR	15A Подогрев сидений

Схема реле с обратной стороны блока

Расшифровка

• R1 — Реле габаритов
• R2 — Главное обогревателя лобового стекла
• R3 — Главное обогревателя заднего стекла
• R4 — Реле прерывателя указателя поворотов
