Предохранители и реле toyota previa / estima (xr30/xr40), 2000 — 2006

ᐅ Схема предохранителей и реле Toyota Avensis / Corona (1997-2002)

№	Имя	А	Назначение
1	FR FOG	15	Передний противотуманный свет, реле переднего противотуманного света, индикатор переднего противотуманного света
2	SEAT HTR	15	Подогрев сидений, реле подогрева сидений, выключатель подогрева сидений
3	FR DEF	20	Реле обогрева заднего стекла, обогрев зоны дворников, диод холостого хода
4	GAUGE	10	Комбинация приборов, муфта компрессора кондиционера, генератор, 3-позиционный датчик давления, блок управления ABS, усилитель кондиционера, выключатель ламп заднего хода, датчик низкого уровня тормозной жидкости, датчик вакуума тормозной системы, выключатель отопителя, индикатор ABS, реле дневных ходовых огней, реле обогрева заднего стекла, выключатель обогрева зоны дворников, диод стеклоподъемников, блок управления двигателем, блок управления коробкой передач, датчик скорости, лампы заднего хода, выключатель обогрева заднего стекла, реле подогрева сидений, блок управления противоугонной системой, центральный замок, выключатель ручного тормоза, реле обогрева заднего стекла, реле муфты компрессора кондиционера, реле отопителя, силовое реле (стеклоподъемники), интегрированное реле, датчик давления масла, переключатель овердрайва, переключатель нейтрали, датчик остаточного уровня топлива
5	WIPER	20	Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, омыватель фар
6	IGN	10	Блок управления ABS, генератор, датчик низкого уровня тормозной жидкости, датчик вакуума тормозной системы, центральный блок подушек безопасности, индикатор ABS, индикатор заряда аккумулятора, комбинация приборов, блок управления двигателем, блок управления коробкой передач, диод блока управления двигателем, катушка зажигания, помехоподавляющий фильтр системы зажигания, IIA, блок управления транспондером ключа, реле EFI, переключатель овердрайва, датчик давления масла, выключатель ручного тормоза
7	DOOR	30	Интегрированное реле (центральный замок)
8	TAIL	10	Габаритный свет, подсветка пепельницы, подсветка комбинации приборов, переключатель освещения, кондиционер, отопитель, выключатель передних противотуманного света, реле дневных ходовых огней, выключатель обогрева зоны дворников, блок управления двигателем, блок управления коробкой передач, освещение перчаточного ящика, фары, корректор фар, выключатель аварийной сигнализации, омыватель фар, освещение номерного знака, аудио система, переключатель овердрайва, выключатель обогрева заднего стекла, подогрев сидений, интегрированное реле, реле заднего противотуманного света
9	ST	5	Реле стартера, блок управления двигателем, блок управления коробкой передач
10	TURN	7.5	Указатели поворота, индикатор указателей поворота, выключатель аварийной сигнализации, реле указателей поворота
11	CIG & RAD	15	Прикуриватель, подсветка прикуривателя, интегрированное реле, центральный блок подушек безопасности, аудио система, зеркала с электроприводом
12	EGU-IG	5	Реле вентилятора системы охлаждения (FAN NO.1, FAN NO.2, FAN NO.3), звуковой сигнал противоугонной системы, кондиционер, блок управления двигателем, блок управления коробкой передач, блок управления ABS, датчик температуры охлаждающей жидкости
13	STOP	10	Лампы стоп-сигнала, выключатель ламп стоп-сигнала, дополнительный стоп-сигнал, блок управления двигателем, блок управления коробкой передач, блок управления ABS
14	RR DEF I/UP	5	Диод холостого хода, блок управления двигателем, блок управления коробкой передач
15	POWER	30	Силовое реле, люк, стеклоподъемники
16	AM1	40	Замок зажигания (предохранители: «CIG & RAD», «GAUGE», «WIPER», «TURN», «EGU-IG»)
17	RR DEF	40	Обогрев заднего стекла
Реле
R1	Интегрированное реле

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

1. усилитель отопителя (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
2. контроллер камеры (модели выпуска до 05.2003 г.)
3. контроллер камеры (модели выпуска с 05.2003 г.)
4. центральный монтажный блок
5. электронный блок системы парковки
6. электронный блок системы поддержания скорости
7. монтажный блок со стороны водителя
8. зуммер
9. электронный блок управления ABS
10. усилитель кондиционера (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
11. датчик бокового перемещения и датчик замедления (модели выпуска до 05.2003 г.)
12. электронный блок управления SRS
13. электронный блок навигационной системы
14. датчик бокового перемещения и датчик замедления (модели выпуска с 05.2003 г.)
15. ТВ-тюнер (модели выпуска 05.2001 — 05.2003 гг.)
16. электронный блок управления двигателем
17. монтажный блок со стороны пассажира
18. ТВ-тюнер (модели выпуска до 05.2001 г.), 19 — блок реле отопителя

Блок со стороны водителя

Фото пример

Схема с крышки блока

Обозначение

1	15A STOP – Стоп-сигналы
2	10A GAUGE – Комбинация приборов, аварийная сигнализация
3	7,5A А/С – Кондиционер
4	15A IGN – SRS, ЕСТ
5	15A ECU-IG – Multi AV-Station, круиз-контроль
6	30A WIP – Стеклоочиститель
7	15A CIG – Электропривод зеркал, прикуриватель
8	7,5A АМ1 – Реле цепи питания
9	7,5A OBD II – Диагностический разъём

Над предохранителями установлено реле указателей поворотов. С обратной стороны блока также могут крепится некоторые реле: реле авто занавески (AUTO CURTAIN), Реле отопителя, Реле зажигания

Блока со стороны пассажира

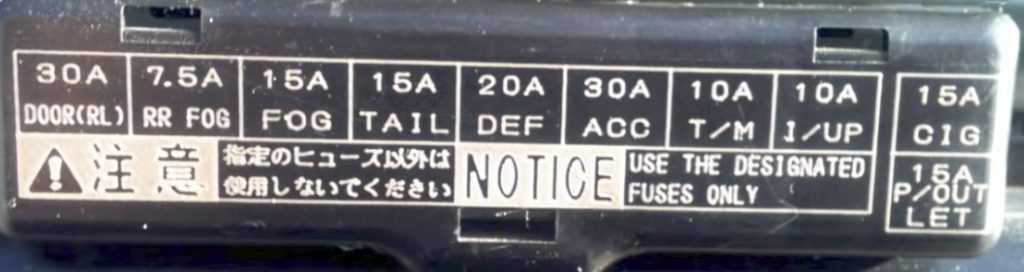

Пример схемы с крышки блока

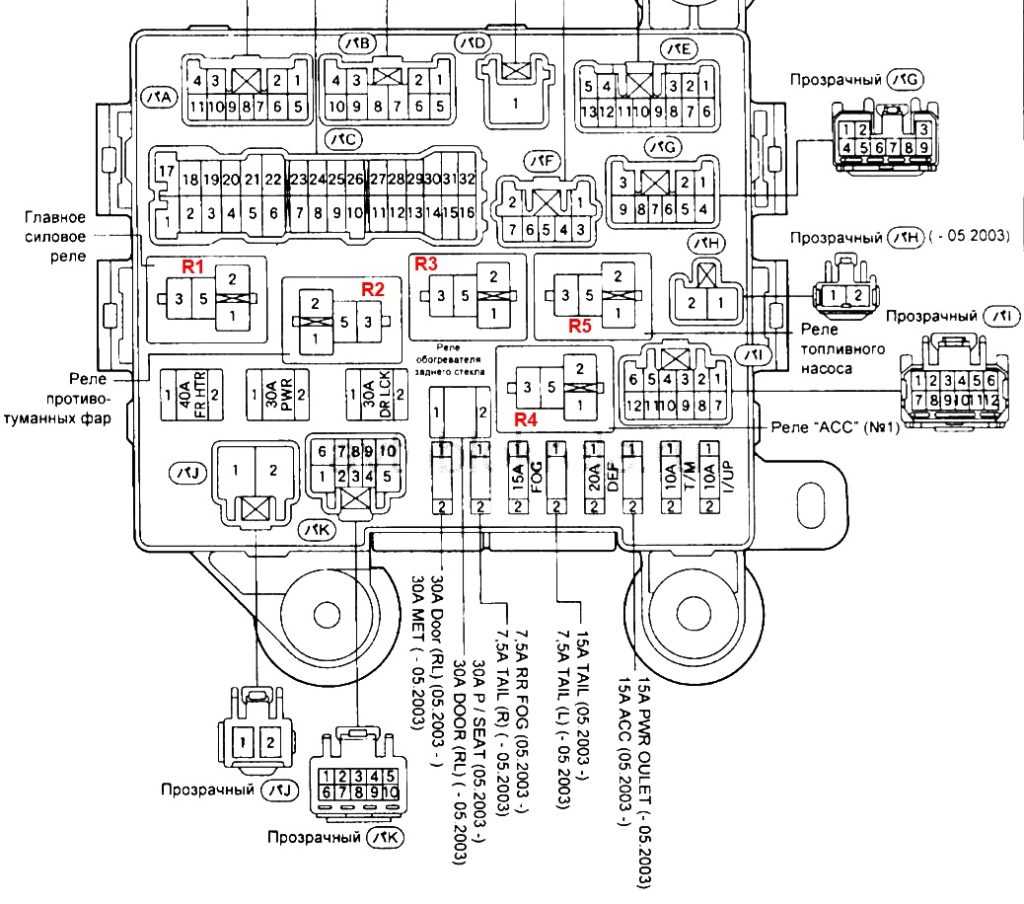

Схема

Обозначение предохранителей

MET	30A Комбинация приборов
TAIL (R)	7,5A Габаритный свет (правая фара)
FOG	15A Противотуманные фары
TAIL (L)	7,5A Габаритный свет (левая фара)
DEF	20A Обогреватель заднего стекла
PWE OUTLET	15A Разъем для подключения дополнительного оборудования
T/M	10A Фонарь заднего хода
l/UP	10A ЕСТ
DOOR	30A Привод дверей

Назначение реле

• R1 – Главное силовое реле
• R2 – Реле противотуманных фар
• R3 – Реле обогревателя заднего стекла
• R4 – Реле АСС
• R5 – Реле топливного насоса

Внешний вид

Главное отличие передней части от дорестайлинговой модели является отсутствие большого переднего бруса-бампера. Фары головного света, не смотря на явную преемственность, так же абсолютно новые, кстати, светодиодные, на дорогих комплектациях минивэна.

Передняя часть кузова NHP170G Toyota Sienta

Что касается вида сбоку, то он после рестайлинга практически не поменялся. Неизменными остались оригинальные сдвижные двери, которые, кстати, сдвигаются при помощи электропривода.

Боковая проекция обновлённой Тойота Сиента

Оригинальную и очень красивую заднюю часть машины так же решили не менять. На минивэне осталось всё точно так же как и до рестайлинга.

Задняя часть Toyota Sienta

Габаритные размеры

В заключение остаётся рассказать о внешности машины, нужно указать её габаритные размеры Тойота Сиента. А они у автомобиля следующие:

• Длина – 4260 мм;
• Ширина – 1695 мм;
• Высота – 1675 мм;
• Клиренс – 130-145 мм;
• Колёсная база – 2750 мм.

Обращаю вниманию почтенной публики, что дорожный просвет у машины разный на разных комплектациях. И при этом, даже в том случае, когда он составляет 145 мм, для России такой клиренс можно считать недостаточным, ведь дороги у нас далеко не везде такие идеальные как в Японии.

Что касается массы автомобиля то:

• Toyota Sienta Hybrid в базовой комплектации весит – 1380 кг;
• Полноприводная версия в базовой комплектации весит – 1410 кг;
• Переднеприводная версия в базовой комплектации весит – 1320 кг.

Какие предохранители ищут чаще всего

Владельцы Тойоты пользуются инструкцией по эксплуатации машины для изучения схемы расположения преобразователей тока. Автолюбители ищут плавкие вставки за бардачком в салоне и под капотом. В инструкции есть перевод кодового обозначения перемычки на русский язык.

Владельцев Тойоты интересуют вставки, отвечающие за безопасность:

• прикуривателя;
• габаритных огней;
• ГУР (Ecu ig);
• acc (воспроизведения звука) и др.

Tail и cig

На крышке салонного модуля с обратной стороны указан предохранитель Tail. Плавкий преобразователь находится в 1-м вертикальном ряду слева. F4 контролирует противотуманное оборудование.

Ecu ig и ecu b

В модуле за приборной панелью находится прерыватель тока Ecu ig. Перемычка предназначена для защиты ГУР.

Защитный элемент b (10 А) препятствует разрядке аккумулятора в случае подачи аномального напряжения, не соответствующего допустимому нормативу. Прерыватель ig на схеме распложен в верхнем ряду блока приборной панели J/B. Он контролирует ARS и VSC.

Hazard и blower

В моторном отсеке размещен F29, отвечающий за безопасность кондиционера. Воздуходувка (blower) на схеме обозначена прямоугольником. Емкость вставки – 10 А. Устройство находится в 3-м ряду салонного модуля для авто с левым рулем.

Защитный элемент HAZARD предназначен для контроля аварийных фар. Перемычка вмонтирована в блок под капотом. Переключатель HAZ (15 А) F12 обеспечивает безопасность машины при повороте.

Fr wiper и f fog

Выключатель тока F23 (fr wiper) 25 А предназначен для защиты устройства, очищающего ветровое стекло. Вставка находится в нижнем ряду салонного модуля. Плавкий элемент обладает быстрым действием и высокой отключающей способностью.

Токоведущие части выполнены из серебра, контакты покрыты сплавом, содержащим цинк. Размер mini – 16 мм (Н), серия S1035. Выключатель fr fog (15 А) на схеме обозначен как F4. Элемент защиты находится в верхнем ряду модуля за приборной доской. Вставка установлена на изоляционную панель, отвечает за безопасность переднего противотуманного устройства.

Электрическое соединение к подводящим элементам обеспечивают контакты преобразователя из олова. Патрон выключателя тока из полиамида.

Ign и acc

В салонном блоке расположен защитный элемент F18 (асс), контролирующий устройства для воспроизведения и записи звука, визуального отображения информации, электрооборудования кузова. Вставка, расположенная во 2-м ряду, обозначена на схеме прямоугольником.

F29 (ign) номиналом 7,5 А обеспечивает безопасность механизма распределения топлива и блокировки рулевого управления. Прерыватель коричневого цвета, ножевой, mini, длина защитного элемента – 34 мм, ширина – 30,2 мм.

Главная перемычка под кодом acc (№ 18) защищает от токов короткого замыкания зеркала с управляемой электромеханической системой.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Предохранители и реле Nissan Murano (Z51), 2008 — 2020 г.в.

Цепи питания автомобиля защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Схемы блоков актуальны для моделей Ниссан Мурано (Z51) 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2020, 2020 года выпуска.

В моторном отсеке

Блок в подкапотном пространстве.

Назначение предохранителей в блоке моторного отсека
№	Защищаемая цепь	Ток, A
41	Реле бензонасоса	15
42	вентилятора системы охлаждения 2, вентилятора системы охлаждения 3	10
43	Блок управления коробкой передач (TCM), датчик частоты вращения	10
44	Форсунки, блок управления двигателем (ECM)	10
45	ABS, полный привод	10
46	Датчик соотношения воздух топливо, кислородный датчик	15
47	Многофункциональный переключатель	10
48	блокировка руля	10
49	кондиционер	10
50	блок управления двигателем	15
51	Реле дроссельной заслонки	15
52	Передний габаритный свет	10
53	Задний габаритный свет, освещение номерного знака, освещение салона, подсветка панели приборов/выключателей, освещение перчаточного ящика, подсветка пепельницы, комбинация приборов, многофункциональный переключатель	10
54	Левый дальний свет	10
55	Правый дальний свет	10
56	Левый ближний свет	15
57	Правый ближний свет	15
58	реле переднего противотуманного света	15
59	дневные ходовые огни	10
60	Реле переднего стеклоочистителя	30

Дополнительный блок предохранителей №1 ниссан мурано
№	Защищаемая цепь	Ток, A
31	Опционный коннектор	20
32	Блок управления спинкой заднего сиденья	15
33	розетки	20
34	подогрев сидений	20
35	Аудио система, передний/задний дисплей, блок управления навигацией, DVD проигрыватель, блок управления камерой	20
36	Полный привод	15
37	звуковой сигнал	10
38	Генератор, сирена противоугонной системы	15
F	ABS	40
G	40
H	—	—
I	Реле зажигания (предохранители: «1», «2», «3», «4»), IPDM E/R	50
J	Автоматический выключатель (блок управления дверью багажника)	40
K	вентилятор системы охлаждения 2, вентилятор системы охлаждения 3	40
L	Блок кузовной электроники (BCM) автоматический выключатель (настройки водителя, электропривод сиденья водителя)	40
M	вентилятор системы охлаждения 1	40
R1	Реле гудка

Дополнительный блок предохранителей №2
№	Защищаемая цепь	Ток, A
23	Усилитель BOSE	15
24	15
25	Сабвуфер	15
61	Реле омывателей фар	40

Блок силовых предохранителей на плюс клемме аккумулятора
№	Защищаемая цепь	Ток, А
A	стартер, генератор, предохранители: «B», «C»	250
B	Предохранители: «F», «G», «I», «J», «K», «L», «M», «31», «32», «33», «34», «35», «36», «37», «38»	100
C	Реле дальнего света (предохранители: «54», «55»), реле ближнего света (предохранители: «56», «57»), реле габаритного света (предохранители: «52», «53»), предохранители: «58», «59», «60»	60
D	Вспомогательное реле (предохранители: «18», «19», «20»), реле обогрева заднего стекла(предохранители: «13», «14», «15»), реле отопителя (предохранители: «21», «22»), предохранители: «5», «6», «7», «9», «10», «11», «23», «24», «25», «61»	100
E	Реле зажигания (предохранители: «41», «42», «43», «44», «45», «46», «47»), предохранители: «48», «49», «50», «51»	80

В салоне

Салонный монтажный блок.

Назначение предохранителей в блоке салона мурано z51
№	Защищаемая цепь	Ток, A
1	Подогрев сидений	15
2	Подушки безопасности	10
3	Блок управления дверью багажника, круиз-контроль (ASCD), выключатель ламп стоп-сигнала, корректор света фар, подушки двигателя, диагностический разъем, датчик угла поворота рулевого колеса, усилитель кондиционера, реле подогрева сидений, усилитель рулевого управления, блок кузовной электроники (BCM), блок управления навигацией, зеркало заднего вида	10
4	Комбинация приборов, реле ламп заднего хода	10
5	Реле открытия лючка бензобака	10
6	Диагностический разъем, зуммер, усилитель кондиционера, блок управления дверью багажника, предупреждающий зуммер двери багажника, сирена, датчик наклона, датчик света, датчик дождя, блок управления спинкой заднего сиденья	10
7	Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM)	10
8	—	—
9	Кнопка запуска, слот ключа, индикатор противоугонной системы	10
10	Память сидений, блок кузовной электроники (BCM)	10
11	Комбинация приборов, блок управления коробкой передач (TCM)	10
12	—	—
13	Обогрев зеркал, усилитель кондиционера	10
14	Обогрев заднего стекла	20
15	20
16	Нет	—
17	—
18	Предохранитель прикуривателя мурано z51	15
19	Аудио система, дисплей, усилитель кондиционера, задний дисплей, блок управления навигацией, DVD проигрыватель, блок управления камерой, реле розеток, блок кузовной электроники (BCM), многофункциональный переключатель, блок управления зеркалами	10
20	Передняя розетка	15
21	Мотор отопителя	15
22	15
Реле
R1	Зажигание
R2	Обогрев заднего стекла
R3	Вспомогательное
R4	отопитель

Блок предохранителей в моторном отсеке

Блок предохранителей расположен рядом с аккумулятором.

Схема блока предохранителей

Распределение предохранителей в моторном отсеке

№	Имя	Сила тока	Описание
29	ALT-S	7.5A	Система зарядки
30	AM2	20А	Система зарядки, индикатор разряда, система контроля выбросов, система впрыска топлива/система последовательного многоточечного впрыска топлива
33	ABS	60А	Антиблокировочная тормозная система
34	ALT	100A	Предохранители ABS, AM1, STOP, DEFOG, FOG, ECU-B, TAIL, A/C и RR A/C, а также автоматические выключатели FR-HTR
35	AM1	50А	Предохранители “ENGINE”, “GAUGE”, “TURN”, “FR-WIPER”, “ECU-IG”, “A/C”, “RADIO”, “CIG”, “ST”, “POWER” и DOOR.
36	Основной бизнес	50А	Предохранители “HAZ-HORN”, “DOME”, “HEAD (LH)”, “HEAD (RH)” и “EFI”.

Fuse Layout Toyota Previa 1995-1997

Cigar lighter (power outlet) fuse in the Toyota Previa is the fuse #17 “CIG” in the Instrument panel fuse box.

Table of Contents

Passenger Compartment Fuse Box

It is located under the cover at the top of the dashboard.

Fuse Box Diagram

Advertisements

Assignment of the fuses in the instrument panel

№	Name	Amp	Description
1	ST	7.5A	Starter system
2	IGN	7.5A	Charging system, discharge warning light, emission control system, multiport fuel injection sys-tem/sequential multiport fuel injection system, SRS airbag system
3	OBD	7.5A	On-board diagnosis system
4	FOG	20A	Front fog lights
5	T/M ACC	7.5A	Automatic transmission shift indicator
6	TAIL	15A	Tail lights, parking lights, side marker lights, license plate lights, instrument panel lights
7	HAZ-HORN	15A	Emergency flashers, horns, turn signal lights
8	HEAD (LH)	15A	U.S.A.: Left-hand headlight
8	HEAD (LH-L WR)	10A	Canada: Left-hand headlight
9	HEAD (RH)	15A	U.S.A.: Right-hand headlight
9	HEAD (RH-LWR)	10A	Canada: Right-hand headlight
10	ENGINE	7.5A	Charging system, emission control system
11	RADIO	7.5A	Radio, cassette tape player, Compact Disc player
12	ST-A	7.5A	Starter system
13	STOP	20A	Stop lights, anti-lock brake system
14	DOME	15A	Interior lights, luggage compartment light, clock, open door warning light, radio, cassette tape player, Compact Disc player
15	DEFOG	15A	Rear window defogger
16	ECU-B	15A	Anti-lock brake system, electronically controlled automatic transmission system
17	CIG	15A	Cigarette lighter, digital clock display, power rear view mirrors, theft deterrent system, SRS airbag system, automatic transmission shift lock system
18	EFI	15A	Multiport fuel injection sys-tem/sequential multiport fuel injection system
19	TURN	7.5A	Turn signal lights
20	GAUGE	10A	Gauges and meters, service reminder indicators and warning buzzers (except discharge and open door warning lights), back-up lights, automatic transmission overdrive system, rear window defogger, electric rear sun roof, power windows, power door lock system
21	FR-WIPER	30A	Windshield wipers and washer
22	ENGINE	15A	Engine oil autofeed system
23	RR-WIPER	15A	Rear window wiper and washer
24	A/C	15A	Air conditioning cooling system, cool box
25	ECU-IG	15A	Cruise control system, electronically controlled automatic transmission system, anti-lock brake system, theft deterrent system
26	FR-WASHER	10A	Windshield washer motor
27	HEAD (LH-UPR)	10A	Canada: Left-hand headlight
28	HEAD (RH-UPR)	10A	Canada: Right-hand headlight
31	DOOR	30A	Power door lock system, theft deterrent system
32	POWER	30A	Electric rear sun roof, power windows
37	FR-HTR	40A CB	Air conditioning control system (Circuit breaker)

The fuse box is located near the battery.

Advertisements

Fuse Box Diagram

Assignment of the fuses in the engine compartment

№	Name	Amp	Description
29	ALT-S	7.5A	Charging system
30	AM2	20A	Charging system, discharge warning light, emission control system, multiport fuel injection sys-tem/sequential multiport fuel injection system
33	ABS	60A	Anti-lock brake system
34	ALT	100A	«ABS», «AM1», «STOP», «DEFOG», «FOG», «ECU-B», «TAIL», «A/C» and «RR A/C» fuses, and «FR-HTR» circuit breaker
35	AM1	50A	«ENGINE», «GAUGE», «TURN», «FR-WIPER», «ECU-IG», «A/C», «RADIO», «CIG», «ST», «POWER» and DOOR» fuses
36	MAIN	50A	«HAZ-HORN», «DOME», «HEAD (LH)», «HEAD (RH)» and «EFI» fuses
