Схема предохранителей тойота ипсум sxm10

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Правый руль

p, blockquote 9,0,1,0,0 —>

1. Блок предохранителей
2. ЭБУ кузова
3. Реле Power-Point
4. Реле указателя поворота
5. Реле размыкания цепи (топливный насос)
6. LHD: TVSS ECU
7. Радио и плеер с дисплеем
8. Компьютер с транспондерным ключом
9. Реле заднего обогревателя (HI)
10. Реле заднего обогревателя
11. LHD: усилитель кондиционера (ручной кондиционер)
12. ЭБУ телевизионной камеры (с навигационной системой)
13. Соединительный блок
14. Реле передних противотуманных фар
15. ЭБУ двигателя и ECT (A / T) ЭБУ двигателя (M / T)
16. LHD: Реле вентилятора (M2)
17. LHD: Реле вентилятора (M1)
18. Блок управления кондиционером (автоматический кондиционер)
19. Антенный усилитель или RHD (до 10.2003): реле вентилятора (M2) / реле вентилятора (M1) / реле вентилятора (HI)
20. Блок датчика подушки безопасности
21. Усилитель транспондерного ключа
22. LHD: Усилитель нагревателя PTC (1AZ-FE)
23. LHD: реле вентилятора (HI)
24. RHD: Реле фонарей заднего хода
25. RHD: ЭБУ системы защиты от кражи
26. RHD: ЭБУ двойного дверного замка

Он находится под панелью, за защитной крышкой.

Пример схемы с крышки блока

p, blockquote 16,0,0,0,0 —>

Дополнительные элементы

Расшифровка

p, blockquote 20,0,0,0,0 —>

1. Реле управления лунной крышей
2. Реле заднего охладителя
3. Реле заднего стеклоочистителя (до 10.2003)
4. Приемник управления беспроводным замком

Полное описание Реле и предохранителей Шевроле Ланос

схема предохранителей шевроле ланос В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата. Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Схема предохранителей шевроле ланос, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны.

Реле, находящееся на кронштейне, лучше извлечь рукой. Приходится глушить отключением массы, но после включения массы, даже без ключа зажигания, лампочки на приборной доске светятся.

Остальное электрооборудование всё кроме магнитолы работает. Сигнализация есть, без дистанционного пуска, стала срабатывать через. Говорят залипло реле зажигания, но такого в описании электро приборов я не нашёл. Если можете помогите советом? Но не на форумах, напишите на почту. С уважением Олег Сарнацкий. Не работают 1, 2, 3 скорости вентилятора отопителя в Дэу Ланос, 4 скорость работает.

Знаю что питаются через разные реле и имеют разные предохранители. Предохранитель F20 в салоне исправен. За выключение ламп задних ПТФ отвечает предохранитель F2.

Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания схема предохранителей шевроле ланос напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за схема предохранителей шевроле ланос питания на световую сигнализацию на водительской двери.

Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — схема предохранителей шевроле ланос питания электрического мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации.

Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.

Располагаются схема предохранителей шевроле ланос слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора.

Через реле поступает питание на интегральную плату генератора.

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. При поисках неисправности просмотрите указанные схема предохранителей шевроле ланос табл.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала и цвета. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока схема предохранителей шевроле ланос и предохранителей, схема предохранителей шевроле ланос в моторном отсеке.

Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону…. На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.

Блоки в салоне

Расположение блоков

Toyota Ipsum

p, blockquote 6,0,0,0,0 —>

• 7 реле топливного насоса
• 8 блок управления двигателем
• 9 блок управления камерой заднего вида
• 10 центральный монтажный блок
• 11 усилитель магнитолы
• 12 ТВ-приемник ( с 08.97)
• 13 блок реле №1,
• 14 реле заднего отопителя
• 15 монтажный блок предохранителей в салоне
• 16 блок реле на перегородке моторного отсека
• 17 реле питания дополнительного оборудования
• 18 реле управления центральным замком
• 19 центральный датчик системы SRS
• 20 датчик замедления (ABS)
• 21 усилитель кондиционера
• 22 блок управления ABS
• 23 блок предохранителей
• 24 блок управления системы парковки
• 25 кронштейн разъема.

Toyota Picnic

p, blockquote 9,0,1,0,0 —>

• 6 реле управления замками дверей
• 7 блок управления иммобилайзером
• 8 центральный монтажный блок
• 9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
• 10 реле системы освещения в дневное время
• 11 реле топливного насоса
• 12 блок управления ABS
• 13 усилитель кондиционера
• 14 реле разъема подключения дополни­тельного оборудования
• 15 монтажный блок разъема подключения до­полнительного оборудования
• 16 усилитель иммобилайзера
• 17 датчик системы SRS
• 18 монтажный блок предохранителей в салоне
• 19 интегрированное реле
• 20 реле заднего отопителя
• 21 блок реле в перегородке моторного отсека.

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Обозначение

p, blockquote 16,0,0,0,0 —>

1	7,5A TURN — Индикаторы указателей поворота
2	7,5A IDLE UP — Электронный блок управления двигателем
3	30A DOOR — Замки дверей
4	7,5A STARTER — Электронный блок управления двигателем
5	10A TAIL — Габариты подсветка номера
6	20A WIPER — Стеклоочистители и стеклоомыватели
7	10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС — Кондиционер и отопитель
9	15A STOP — Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG — Электронный блок управления двигателем
12	30A RR DEF — Обогреватель заднего стекла
13	10A RR HEATER — Задний отопитель
14	15A FR FOG — Передние противотуманные фары
40А AM1 — Группа питания контактор замков зажигания
30А POWER — Стеклоподъемники

Под капотом

Под капотом находится более 40 предохранителей и 19 реле. Кроме этого еще 7 реле объединены в 3 самостоятельных блока.

Проблемы в основном монтажном блоке часто возникают при неправильной зарядке аккумулятора.

Пневмоподвеска и кондиционер

Предохранители пневмоподвески в автомобиле прадо 120 4 литра ‒ AIRSUS (39), AIRSUS NO.2 (18). Реле пневматической подвески ‒ AIR SUS находится в блоке № 2.

Другие востребованные предохранители прадо 120:

• кондиционера – задний 4 (RR A/C), 16 (HEATER NO.2);
• магнитолы ‒ 22, 36 (RADIO NO.1, RADIO NO.2);
• бензонасоса (топливного насоса) ‒ 29, 32 (A/F HEATER, F/PMP, Efl).

Реле стартера (STA) в автомобиле прадо 120 4 литра в основном монтажном блоке (R4) и в блоке реле № 1 (R1).

Возможные неисправности

Японская надёжность и отличное качество сборки не позволяют отнести Ipsum к категории автомобилей с частыми поломками. Но и у этого компактвэна они периодически случаются, затрагивая разные узлы и системы, включая отопитель салона. Можно выделить несколько основных неисправностей, связанных с работой системы отопления. Именно из-за них на Toyota Ipsum плохо греет печка или же вообще не функционирует.

• Предохранители. При перегорании предохранителя, отвечающего за работу электромотора печки, отопитель не будет работать вообще. Он не включается, никак не реагирует на команды с блока управления. Вентилятор остаётся неподвижным, поскольку сгоревший предохранитель прекращает питание моторчика. Его нужно просто заменить. Но также следует выяснить причину перегорания;
• Проводка и контакты. Обрыв проводов, окисление контактов, повреждения электропроводки также приводят к потере питания на электромоторчике печки. Нельзя исключать возникновение короткого замыкания. Потому при перегоревшем предохранителе следует первым делом проверить всю проводку, связанную с печкой и блоком её управления;
• Термостат. Он контролирует переключение работы системы охлаждения между большим и малым контуром. Если термостат не работает, антифриз не проходит через радиатор печки, из-за чего вентилятор работает, но в салон поступает холодный воздух. Особенно это становится заметным при выезде на трассу, когда повышается скорость авто;
• Моторчик печки. Он может свистеть, шуметь и в итоге выйти из строя. Ломается сам моторчик, либо же происходит обрыв в электроцепи. Зачастую лучшим решением, если проводка целая, будет замена электровентилятора. Находится он за пластиковым кожухом. Вопреки распространённому мнению, снимать торпедо и всю панель, как и блок печки, не нужно. Требуется открутить 6 саморезов, вытянуть корпус (с определённым усилием), а затем уже добраться до вентилятора;
• Салонный фильтр. Не на всех версиях Ipsum он присутствует. Но если фильтр салона есть, и он забился, это наверняка скажется на работе системы отопления. Отопитель дует плохо и слабо. Параллельно начинают запотевать стёкла, и появляется неприятный запах в салоне;
• Радиатор. Печной радиатор может забиваться, что также не позволяет получить в салоне горячий воздух. Из воздуховодов начинает идти холодный или едва тёплый воздух, которого объективно не хватает для полноценного обогрева внутреннего пространства Тойоты Ipsum. Также радиаторы текут. Утечки происходят через сам повреждённый радиатор, а также через места соединения с патрубками. Радиатор можно промыть, если сам корпус цел, либо же поменять полностью.

Не забывайте о банальной причине в виде недостатка антифриза в системе охлаждения. Водители часто упускают из поля зрения уровень ОЖ в расширительном бачке, вовремя не подливают расходник, из-за чего количество антифриза достигает критических отметок. Это не только влечёт за собой ухудшение в работе отопительной системы на Ipsum, но также может привести к проблемам со всей системой охлаждения двигателя с последующими неприятными последствиями в виде перегрева мотора. Каждый автомобилист знает, чем грозит постоянный перегрев ДВС. При этом следует отдельно рассмотреть вопросы, связанные с салонным фильтром, радиатором и термостатом.

Поиск по сайту

Отвечает за подачу звукового сигнала. Ближний свет правой фары. Ближний свет левой фары.

Дальний свет правой фары. Дальний свет левой фары. А Система кондиционирования воздуха. А Электрический вентилятор системы охлаждения радиатора. А Обогреватель заднего стекла.

Обогреватель зеркал заднего вида. А Омыватель фар головного света. А Электрический вентилятор радиатора. A Электрический вентилятор радиатора.

Подсветка зеркала солнце защитного козырька. Климат контроль Система кондиционирования.

Обогреватель наружних зеркал заднего вида. Схема электрооборудования Toyota Windom с 1. Смотреть видео как проводить замену плавких предохранителей Camry.

Поиск неисправности в цепи включения муфты компрессора

Понесло, несмотря на имеющуюся систему ABS. Надо сказать, что из практики мы вывели для себя следующее: В это время на панели приборов горит лампочка ABS. Gap между датчиком скорости и зубчатым колесом на ступице больше допустимых пределов. Или само зубчатое колесо на ступице имеет сколы. Этот штифт для проведения самодиагностики системы ABS надо вытащить.

Делать нечего, снимаем колесо, смотрим. Мы смотрим на клиента, он на нас.

Оплаченные ссылки

Схемы вышивки крестом обнаженные. Сейчас этот форум просматривают: Предохранитель розетки в багажнике — Клуб любителей микроавтобусов и минивэнов Расшифровка: Блок предохранителей и реле в салоне р асположение компонентов.

Схема расположения элементов монтажного блока под приборной панелью. Расположение компонентов в моторном отсеке. Система управления двигателем модели с двигателем 2AZ-FE , система электронного управления АКПП и система поддержания скорости модели выпуска с Система предупреждения о не пристегнутом ремне безопасности. Аудиосистема система Multivision модели выпуска до Фары модели с галогеновыми фарами выпуска до Передний кондиционер кондиционер с автоматическим управлением , задний отопитель и дополнительный отопитель.

Антиблокировочная система тормозов модели 2WD. Подушки безопасности и преднатяжители ремней безопасности. Указатели поворота и аварийная сигнализация. Разъем для подключения дополнительного оборудования. Фары, корректор фар и система автоматического управления освещением. Toyota Toyota Ipsum с предохранители реле схема.

CAN-шины для Короллы 120, Камри и других

Если вы решились на серьезный апгрейт своей Тойоты Короллы, Авенсис или Камри, включающем подключение целого ряда бортовых устройств, рекомендует подключить все бортовые устройства к CAN-шине. В этом случае в качестве защиты вывод заряда на кузов (массу) является только дублирующим способом защиты сети. Это специализированная система передачи данных с аппаратным решением, позволяющая концептуально решить проблему перегрузки в сети.

Устройство шины практически полностью исключает перегрузки, что позволяет полностью исключить сбои в работе. При подобной архитектуре столкнуться, когда не работает магнитола Тойота Камри, практически невозможно. При включении вас всегда будет радовать спокойно горящий экран вашей обновленной Тойоты Кароллы 120 или Камри предыдущего поколения.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Обозначение

p, blockquote 23,0,0,0,0 —>

1. Блок предохранителей и реле
2. Реле управления очистителем фар
3. ЭБУ системы противоскольжения с приводом
4. Блок реле ABS
5. 1CD-FTV: реле свечей накаливания
6. Блок реле

Расположен в левой части моторного отсека, под защитной крышкой.

p, blockquote 28,0,0,0,0 —>

Основной блок реле

p, blockquote 31,0,0,0,0 —>

• R1 — Стартер (ST)
• R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик соотношения воздух-топливо (A / F)
• R3 — Муфта компрессора кондиционера (MG / C)
• 1 — 7.5A ST — Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
• 2 — Резерв

Дополнительный блок реле

Расшифровка

p, blockquote 34,0,0,0,0 —>

1	50А HTR SUB 3 — Нагреватель (Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель)
2	50А HTR SUB 1 — Нагреватель (Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель)
3	50А HTR SUB 2 — Нагреватель (Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель)
Реле
R1	Электро нагреватель (HTR SUB 1)
R2	Электро нагреватель (HTR SUB 2)
R3	Электро нагреватель (HTR SUB 3)

На этом всё. Если Вам есть что добавить — пишите в комментарии.

Студия Эстетики 2022 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Рассмотрены автомобили Ipsum, Picnic с бензиновыми и дизельными двигателями 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

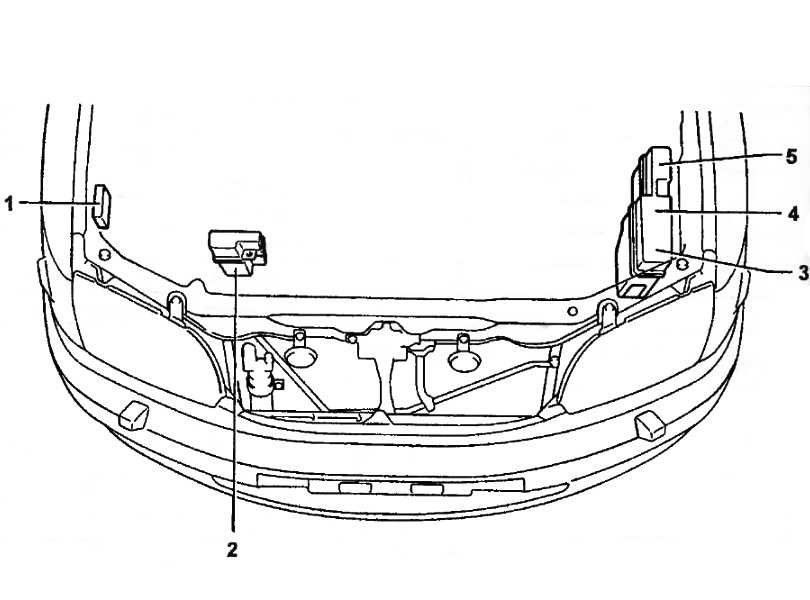

Расположение блоков управления под капотом автомобиля Toyota Picnic.

1 — реле омывателя фар, 2 — блок реле №7, 3 — блок плавких вставок, 4 — монтажный блок в мотор­ном отсеке, 5 — блок реле в моторном отсеке.

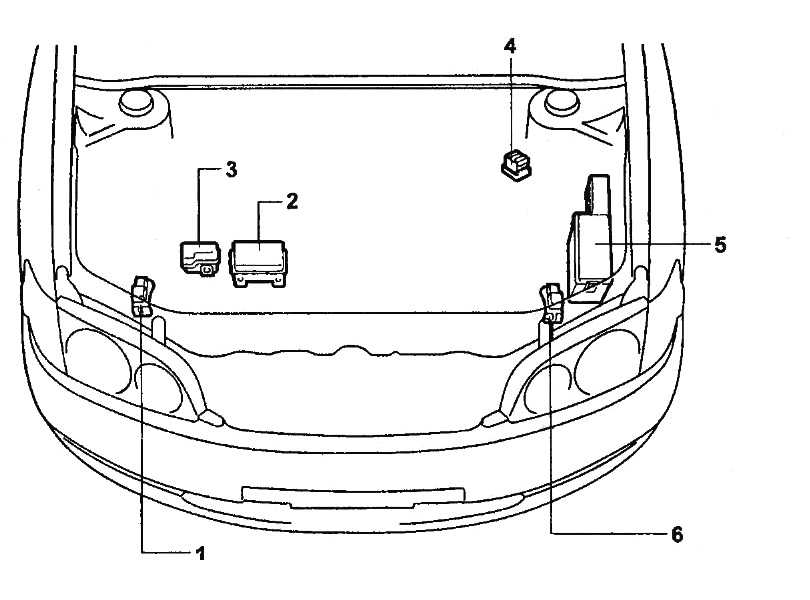

Расположение блоков управления под капотом автомобиля Toyota Ipsum.

1 — правый передний дат­чик SRS, 2 — блок реле №5 (ЗС-ТЕ), 3 — блок репе №5 (3S-FE), 4 — реле све­чей накаливания, 5 — монтажный блок в моторном отсеке, блок плавких вставок, блок реле №2, 6 — левый передний датчик SRS

Блоки предохранителей в моторном отсеке A и B.

ACC SOCKET, PWR OUTLET

Этот же блок в развернутом виде.

А — реле системы впрыска, В — глав­ное реле двигателя, С — реле №1 вентилятора радиатора, D — реле фар, Е — реле звукового сигнала, F — реле стартера, 1 — предохранитель CDS З0А, 2 — предохранитель RDI З0А, 3 — предохранитель MAIN 50А.

Блок реле в моторном отсеке на изображении цифра 5.

1 — реле отопителя, 2 — реле №2 вен­тилятора, 3 — реле №3 вентилятора.

Блок плавких вставок на изображении цифра 3.

Блок реле №7 на изображении цифра 2.

1 — реле переключения света фар *1, 2 — предохранитель HEAD LO (LH)* , 3 — предохранитель HEAD LO (RH)* , 4 — реле электромагнитных клапанов ABS.

*1 — модели с системой освещения в дневное время.

Блок реле на перегородке моторного отсек на изображении (Picnic цифра 21), (Ipsum цифра 16)

Расположение блоков управления в салоне тойота ипсум.

7 — реле топлив­ного насоса, 8 — блок управления двигателем, 9 — блок управления каме­рой заднего вида, 10 — центральный монтажный блок, 11 — усилитель маг­нитолы, 12 — ТВ-приемник ( с 08.97), 13 — блок реле №1, 14 — реле заднего отопителя, 15 — монтажный блок в салоне, 16 — блок реле на перегородке моторного отсека, 17 — реле питания дополнительного оборудования, 18 — реле управления центральным замком, 19 — центральный датчик сис­темы SRS, 20 — датчик замедления (ABS), 21 — усилитель кондиционера, 22 — блок управления ABS, 23 — блок предохранителей, 24 — блок управле­ния системы парковки, 25 — кронштейн разъема.

Расположение блоков управления в салоне тойота пикник.

6 — реле управления замками дверей, 7 — блок управления иммобилайзером, 8 — центральный монтаж­ный блок, 9 — блок управления двигателем (модели с МКПП), блок управ­ления двигателем и АКПП (модели с АКПП), 10 — реле системы освещения в дневное время, 11 — реле топливного насоса, 12 — блок управления ABS, 13 — усилитель кондиционера, 14 — реле разъема подключения дополни­тельного оборудования, 15 — монтажный блок разъема подключения до­полнительного оборудования, 16 — усилитель иммобилайзера, 17 — датчик системы SRS, 18 — монтажный блок в салоне, 19 — интегрированное реле, 20 — реле заднего отопителя, 21 — блок реле в перегородке моторного от­сека.

Расположение монтажного блока в салоне.

Предохранители в салоне

Автомобили с правым рулем

1. Блок предохранителей
2. ЭБУ кузова
3. Реле точки питания
4. Индикаторные реле
5. Разомкнутая цепь реле (топливный насос)
6. LHD: ЭБУ TVSS
7. Радиоприемник и проигрыватель с дисплеем
8. Компьютер с транспондерным ключом
9. Реле заднего отопителя (HI)
10. Реле заднего отопителя
11. LHD: Усилитель кондиционера (ручной кондиционер)
12. ЭБУ телевизионной камеры (с навигационной системой)
13. Соединительный блок
14. Реле для передних противотуманных фар
15. ЭБУ двигателя и ЭБУ ECT (A/T) ЭБУ двигателя (M/T)
16. LHD: Реле вентилятора (M2)
17. LHD: Реле вентилятора (M1)
18. Блок управления кондиционером (ATC)
19. Антенный усилитель или RHD (до 10.2003): реле вентилятора (M2) / реле вентилятора (M1) / реле вентилятора (HI)
20. Блок датчика подушки безопасности
21. Усилитель транспондерного ключа
22. LHD: Усилитель отопителя PTC (1AZ-FE)
23. LHD: Реле вентилятора (HI)
24. RHD: Реле фонарей заднего хода
25. RHD: ЭБУ противоугонной системы
26. RHD: ЭБУ для блокировки двух дверей

Схема блока предохранителей

Распределение предохранителей в салоне

№	Имя	Сила тока	Контур
1	IGN	10	Система подушек безопасности SRS, датчики и приборы, система запуска, система впрыска топлива/последовательного впрыска, электрический вентилятор охлаждения, система кондиционирования воздуха, ABS, VSC, реле “FUEL HTR”, реле “IG2”
2	Дверь 2	25	Avensis Verso, Picnic: система электрической блокировки дверей
2	Электрические сиденья	30	Ибрагим: Сиденья с электроприводом
3	RR HTR	10	Задний отопитель
4	Туман (FR FOG)	15	Передняя противотуманная фара
5	AM1	25	Система запуска
6	Группа колонок	7,5	Панель приборов с подсветкой, подсветка приборной панели, электронная коробка передач, аудиосистема, омыватели фар, передние противотуманные фары, TOYOTA Parking Assist, часы, система кондиционирования воздуха, напоминание о ключах и напоминание о свете
7	SRS-IG или AIRBAG-IG	10	Система подушек безопасности SRS
8	SEAT HTR	10	Avensis Verso, Picnic: сиденья с подогревом
8	TEMS	10	Ipsum: электронно-модулированная система подвески TOYOTA
9	C / LTR или CIG	15	Зажигалка
10	HTR или зажигалка	10	Система кондиционирования, система зарядки, распределенный впрыск топлива/система последовательного впрыска, ABS, VSC, напоминание ключа и напоминание света, предупреждение о ремнях безопасности, система помощи при парковке TOYOTA, комбинация приборов, обогрев заднего стекла
11	Подземная HTR	10	Обогрев зеркал заднего вида
12	ECU-ACC	7,5	Электрическая система блокировки дверей, электрический вентилятор охлаждения, электрические стеклоподъемники, аудиосистема, противотуманные фары, внутреннее освещение, задние фонари, парковочные огни, фары
13	PWR	30	Электрические стеклоподъемники, сдвижная крыша
14	Обложка	10	Задние фонари, габаритные огни, подсветка номерного знака, подсветка багажного отделения, передние противотуманные фонари, задние противотуманные фонари, приборная панель
15	Силовые розетки	15	Розетки
16	FRP / W	30	Электрические стеклоподъемники, сдвижная крыша
17	Двери	25	Система блокировки дверей с электроприводом
18	Лезвия скребка	25	Передние стеклоочистители и омыватели, задние стеклоочистители и омыватели, омыватели фар
19	ECU-IG	7,5	Электрический вентилятор охлаждения, многоточечный впрыск топлива/последовательный многоточечный впрыск топлива, ABS, VSC, аудиосистема, электронно регулируемая подвеска TOYOTA, электрически регулируемые зеркала заднего вида, автоматическая система управления светом
20	RR DEF	20	Заднее стекло с подогревом
21	Датчик	7,5	Система зарядки, приборная панель, фонари заднего хода, указатели поворота и сигнальные огни опасности, система впрыска топлива/система последовательного впрыска, ABS, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и напоминание о свете. Предупреждающая крыша, аудиосистема, часы, фары, система автоматического управления светом, противотуманные фары, задние фонари, габаритные огни, освещение салона, TOYOTA Parking Assist, система кондиционирования воздуха, система обогрева заднего стекла
22	Остановить	15	Стояночные огни, контроль блокировки коробки передач, ABS, высоко расположенные стоп-сигналы, система многоточечного впрыска топлива/последовательный многоточечный впрыск топлива, электронно-управляемая подвеска TOYOTA
Реле
R1			Короткий символ (с октября 2003 года: Avensis Verso, Picnic)
R2			Нагреватель (HTR)
R3			Заднее стекло с подогревом (RR DEF)
R4			Блок зажигания (IG1)
R5			Задний фонарь (RHD)

Не горят габаритные огни по одной стороне. Не горит задний габарит. Задний габарит горит в пол-накала

Главный Шумоизолог Клуба Мое имя Сергей Мой город Павловский Посад Мой авто Mitsubishi Outlander XL 2.4 CVT Регистрация 24.05.2011 Сообщений 2,978 Поблагодарил(а) 183 Получено благодарностей: 840 (сообщений: 462).

89299944065 мой тел. шумоизоляция фото отчет каждому.инфо тут сайт avtoposad.ru чистка системы кондиционера(испарителя)( запах животных бактерии) на фирменном оборудовании с озонированием wynns Aircomatic

Ищущий ответы Мое имя Тимур Мой город Набережные Челны Мой авто Citroen C-Crosser 2.0 CVT Регистрация 18.02.2013 Сообщений 2 Поблагодарил(а) 0 Получено благодарностей: 0 (сообщений: 0).

Новенький Мое имя Вадим Мой город Челябинск Мой авто Citroen C-Crosser 2.4 CVT Регистрация 01.08.2011 Сообщений 14 Поблагодарил(а) 0 Получено благодарностей: 3 (сообщений: 3).

Блоки под капотом

Расположение блоков

Toyota Ipsum

Схема

Расшифровка

1. правый передний датчик SRS
2. блок реле №5 (ЗС-ТЕ)
3. блок репе №5 (3S-FE)
4. реле свечей накаливания
5. монтажный блок предохранителей и реле в моторном отсеке, блок плавких вставок, блок реле №2
6. левый передний датчик SRS

Toyota Picnic

Схема

Назначение

1. реле омывателя фар
2. блок реле №7
3. блок плавких вставок
4. монтажный блок предохранителей и реле в моторном отсеке,
5. блок реле в моторном отсеке.

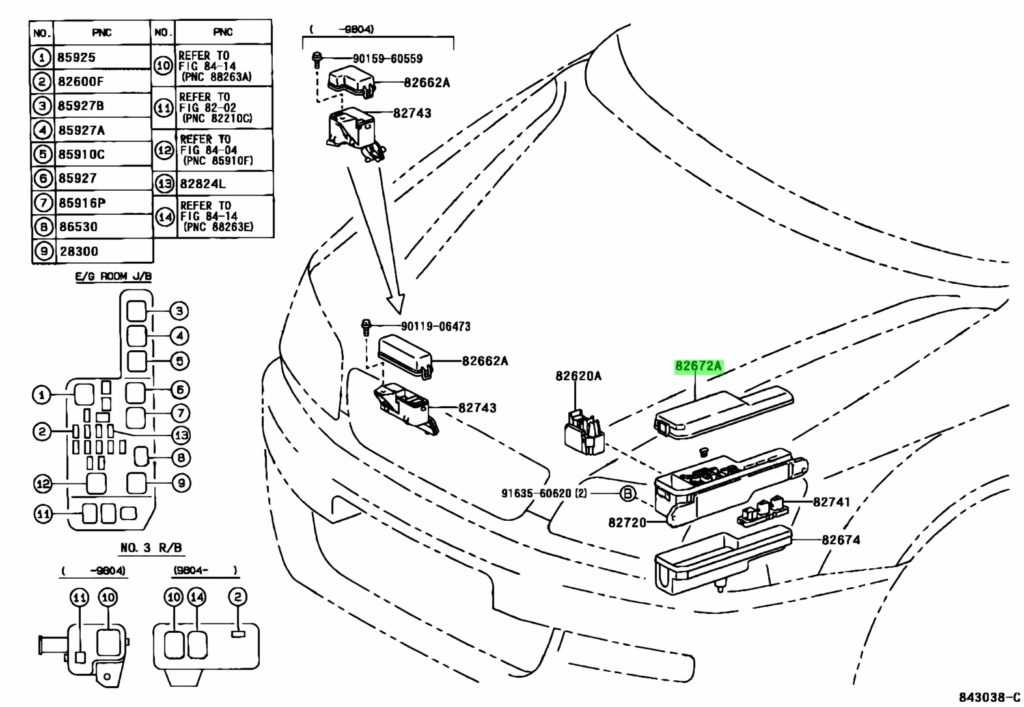

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Описание

AM 2 – Замок зажигания	30 А
AM 2, FUEL HTR – Замок зажигания, подогреватель топлива	30 А
RAD №1 – Магнитола	15 А
PWR 2 – Стекло подъемники водителя	30 А
ALT-S – Генератор	5 А
DOME – Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 А
HEAD (LH) – Передние фары (левая)	15 А
HEAD (RH) – Передние фары (правая)	15 А
EFI – Система впрыска топлива	15 А
HORN – Звуковой сигнал	10 А
HORN, HAZ – Звуковой сигнал, аварийная сигнализация	15 А
ACC SOCKET, PWR OUTLET – Розетка (багажника)	15 А
EFI – Реле системы впрыска
ST – Реле стартера
HORN – Реле сигнала
HEAD – Реле фар
ENG MAIN – Главное реле двигателя
FAN – Реле вентилятора радиатора
HTR – Реле обогревателя
ALT – Генератор	120А
HTR – Отопитель	50А
ABS – АБС	60А

Блок реле

Фото пример исполнения

Расшифровка

• ABS – реле системы АБС
• ABS MTR – реле мотора системы АБС
• HEAD LO – Предохранитель фар

Блок реле 2

Отдельно, вне блоков, могут крепится некоторые дополнительные элементы, например на перегородке моторного отсек на изображении (Picnic цифра 21), (Ipsum цифра 16) могут размещаться: реле фар и реле указателей поворотов.

Каталожный номер элементов реле

Знаете как сделать материал лучше – пишите в комментарии.
