✅ предохранители тойота ленд крузер прадо 150

Плавкие вставки в салоне Prado 150

Помимо блоков под капотом, в Прадо 150 есть схемы в салоне. Блок салонных предохранителей Прадо 150 представляет собой сложную систему под панелью со стороны водителя (обычно слева). Она обеспечивает многие процессы совместно со схемой под капотом. Ниже представлена схема расположения деталей в блоке.

Схема расположения предохранителей в салоне.

1 – предохранитель прикуривателя, а также электрическая розетка. Элементы 2 и 3 отличаются своей многофункциональностью – они регулируют множество важных систем, среди которых электродвигатель зеркал заднего вида, кондиционер, аудиосистема, навигация, помощь на парковке, фары заднего хода, интерактивный дисплей автомобиля и другое. Четвертый элемент необходим для исправной работы буксировки, пятый регулирует пневматическую подвеску. Номер 8 напрямую связан с сиденьем водителя, оснащенным электроприводом. Девятый, как правило, включается в работу в аварийных ситуациях, он нужен для блокировки дверей и открытия люка. Для регуляции положения руля работает одиннадцатый элемент схемы. Номер 12 обеспечивает безопасное движение при плохих погодных условия и в условиях недостаточной видимости, он участвует в работе противотуманных фар.

14 – салонный кондиционер, 15 необходим для исправной работы системы запуска. Детали блока с номерами 16, 22, 23, 24, 25 – это стеклоподъемники окон автомобиля. Элемент 16 также отличается многофункциональностью – ему подчиняется работа коробки передач, рулевого управления, регуляция положения руля, автоматический процесс включения дворников, обогрев зеркал и другое.

Блок предохранителей в салоне LC Prado 150

Не менее многофункциональны датчики 17 и 19 – они обеспечивают работу коробки передач, очистителей стекол и рулевое управление, а также необходимы для исправной работы поворотников. Функционал номера 18 схож с предыдущими. Электропредохранитель 20 обеспечивает обогрев сидений автомобиля, 21 напрямую связан с электроприводом переднего правого сиденья, 26 – с люком.

Работа стеклоочистителей лобового стекла регулируется двадцать седьмым элементом схемы, а двадцать восьмой работает с очисткой заднего стекла. Предохранитель 31 обеспечивает безопасность приборов. Схемы 30, 32, 33 участвуют во многих процессах, происходящих в автомобиле, среди которых включение подушек безопасности, система интеллектуального и механического запуска, блок рулевого управления, включение и выключение передних и противотуманных фар, работа пользовательского дисплея, переключатели зеркал заднего вида и другое.

Монтажный блок

Данный агрегат расположен в салоне автомобиля Тойота Прадо 150. Найти его можно под приборной панелью, устроенной со стороны водителя.

Схема расположения предохранителей и реле представлена на изображении. После изображения располагается таблица с расшифровкой основных элементов.

Обозначение	Назначение
1	Отвечает за включение, выключение прикуривателя, обеспечивает работу розетки в автомобиле.
2,13	Отвечает за работоспособность электродвигателя зеркал, также обеспечивает работу системы кондиционирования и аудиосистемы.
3	Отвечает за включение и выключение фонарей заднего хода.
12	Обеспечивает работоспособность противотуманных фар.
15	Отвечает за систему запуска транспортного средства, подачу топлива в топливный насос.
17,27	Организует работу электроусилителя руля. Также обеспечивает работоспособность стеклоочистителей, регулирует датчики рулевого управления и скорости.
20	Обеспечивает обогрев сидения.
24,25	Регулирует работу электропривода стеклоподъемников.
32	Отвечает за подсветку переключателей, приборной панели.
33	Регулирует работу габаритных огней.

Также предохранители данного блока отвечают за работу устройств и датчиков внутри салона.

Плавкие вставки в салоне Prado 150

Блок в салоне

Основой блок предохранителей в салоне находится под панелью приборов.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Фото пример исполнения

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема с крышки блока

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	15A P/OUTLET — Электрическая розетка
2	7,5A ACC — Электродвигатель наружных зеркал заднего вида. BODY ECU, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное репе, DSS#2 ECU, индикатор AT EFI ECU, ECU блокировки переключения передач
3	10A BKUP LP — Фонари заднего хода, аудиосистема, многофункциональный дисплей, DSS#2 ECU, датчик системы помощи при парковке
4	10A TOWING BKLP — Буксировка
5	20A AVS — Система пневматической подвески
6	10A KDSS ECU
7	20A 4WD — Система 4WD. блокировка заднего дифференциала
8	30A P/SEAT FL — Переднее сиденье с электроприводом (левое)
9	25A — Электродвигатель блокировки дверей, открыватель стеклянного люка, BODY ECU
10	30A PSB ECU
11	15A TI & ТЕ — Регулировка наклона и вылета рулевого колеса
12	15A FOG FR — Противотуманные фары
13	7,5A OBD — Диагностический разъём
14	7,5A A/C — Система кондиционирования воздуха
15	7,5A AM1 — Система запуска
16	25A DOOR RL — Электрические стеклоподъемники заднего окна (левое)
17	10A ECU-IG NO.1 — ECU блокировки переключения передач, VSC ECU, датчик рулевого управления, датчик скорости рысканья, последовательный переключатель, ECU автоматической работы стеклоочистителя, резервное реле, обогрев наружного зеркала заднего вида, регулировка наклона и длины рулевой колонки, PSB ECU, DSS#1 ECU, передней датчик радара, ECU усилителя рулевого управления, AFS ECU
18	7,5A IG1 — Передней указатель поворота, задний указатель поворота, боковой указатель поворота, повторитель поворота, фонарь прицепа, ALT, VSC, переключатель C/C
19	10A ECU-IG NO.2 — Обогрев заднего стекла, выключатель подогрева сидений, реле инвертора, система кондиционирования воздуха, зеркало ЕС, BODY ECU, переключатель дополнительного отопителя, навигационная система, DSS#2 ECU, ECU люка, переключатель приборов, датчик системы помощи при парковке, вспомогательные приборы, ECU складного сиденья, O/H IG, противообледенительное устройство, AFS ECU, D-модуль, датчик дождя, пневматическая подвеска Р/SEAT IND
20	20A S/HTR FR — Обогреватель сиденья
21	30A P/SEAT FR — Переднее сиденье с электроприводом (правое)
22	30A DOOR Р — Электропривод стеклоподъемника переднего окна (со стороны пасажира)
23	10A DOOR — Электропривод стеклоподъемников окон
24	25A DOOR D — Электропривод стеклоподъемника переднего окна (со стороны водителя)
25	25A DOOR RR — Электрические стеклоподъемники заднего окна (правое)
26	25A S/ROOF — Люк крыши
27	30A WIP — Очистители и омыватель ветрового стекла
28	20A WASHER — Стеклоочистители и омыватель ветрового стекла, стеклоочистители и омыватель заднего стекла
29	10A COOLING — Охлаждаемый отсек
30	10A IGN — EFI ECU, C/OPN RLV, VSC ECU, ECU подушки безопасности, интеллектуальная система входа и запуска, ECU блокировки рулевого управления. ECU шлюза CAN
31	7,5A GAUGE — Приборы
32	7,5A PANEL — Подсветка переключателей, освещение перчаточного ящика, навигационная система, аудиосистема, система кондиционирования воздуха, переключатель наружных зеркал заднего вида, переключатель складывания сидений, многофункциональный дисплей. P/SEAT IND, SHIFT, COOL BOX
33	10A TAIL — Передние габаритные огни, задние фонари, фонари освещения номерного знака, EFI ECU, задние противотуманные фонари, буксировка, передние противотуманные фонари

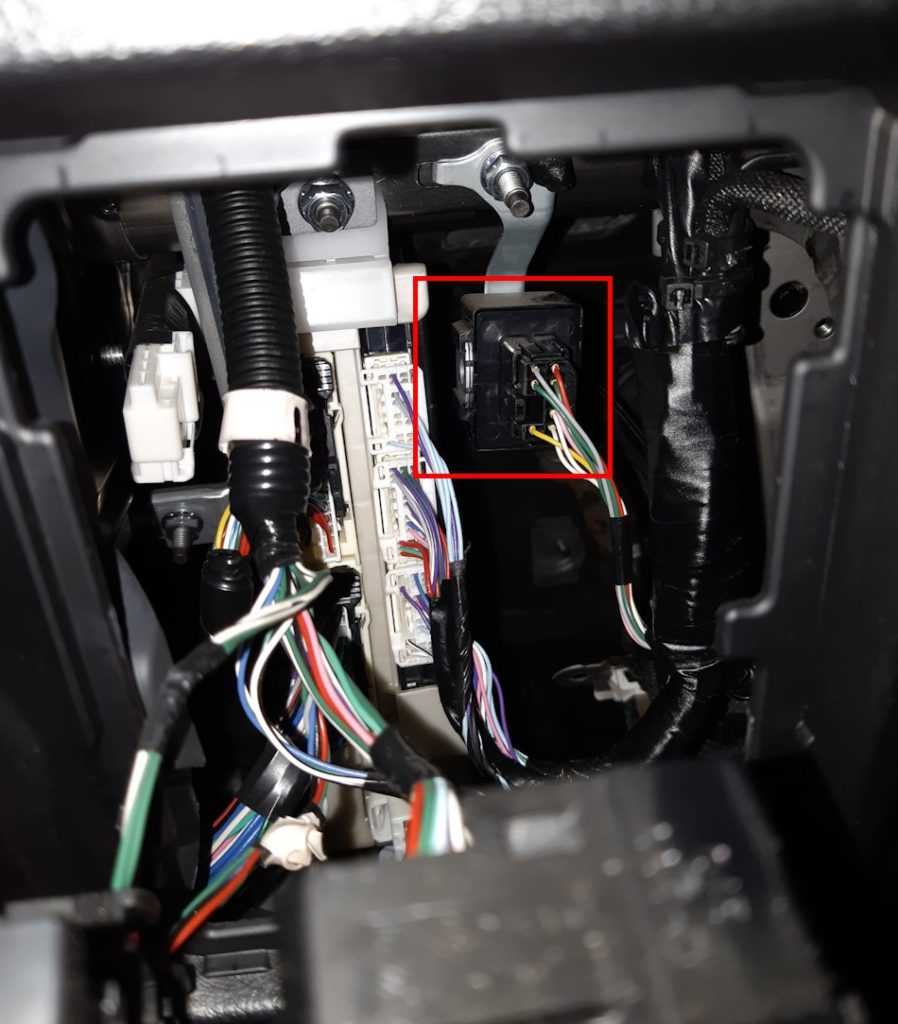

Рядом с данным блоков могут крепится некоторые реле, например реле указателей поворотов.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Предохранители Toyota Prado 150

Автомобили Toyota Land Cruiser Prado считаются рамными среднеразмерными внедорожниками. Производством данной модели занимался японский концерн Тойота, выпустивший автомобиль еще в 1987 году. На протяжении нескольких лет с конвейера сошло еще несколько поколений Toyota Land Cruiser Prado, каждая из которых представляла собой более усовершенствованную версию. На сегодняшний день машина все еще считается довольно популярной.

Как и в любом другом транспортном средстве, в Toyota Land Cruiser Prado 150 встроено несколько блоков предохранителей и реле, каждый из которых отвечает за работоспособность определенных устройств, датчиков или систем. В данной статье будет рассмотрен каждый из них, а также приведена инструкция, как осуществить замену предохранителя в случае поломки.

Блок в салоне

Основой блок предохранителей в салоне находится под панелью приборов.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Фото пример исполнения

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема с крышки блока

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	15A P/OUTLET — Электрическая розетка
2	7,5A ACC — Электродвигатель наружных зеркал заднего вида. BODY ECU, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное репе, DSS#2 ECU, индикатор AT EFI ECU, ECU блокировки переключения передач
3	10A BKUP LP — Фонари заднего хода, аудиосистема, многофункциональный дисплей, DSS#2 ECU, датчик системы помощи при парковке
4	10A TOWING BKLP — Буксировка
5	20A AVS — Система пневматической подвески
6	10A KDSS ECU
7	20A 4WD — Система 4WD. блокировка заднего дифференциала
8	30A P/SEAT FL — Переднее сиденье с электроприводом (левое)
9	25A — Электродвигатель блокировки дверей, открыватель стеклянного люка, BODY ECU
10	30A PSB ECU
11	15A TI & ТЕ — Регулировка наклона и вылета рулевого колеса
12	15A FOG FR — Противотуманные фары
13	7,5A OBD — Диагностический разъём
14	7,5A A/C — Система кондиционирования воздуха
15	7,5A AM1 — Система запуска
16	25A DOOR RL — Электрические стеклоподъемники заднего окна (левое)
17	10A ECU-IG NO.1 — ECU блокировки переключения передач, VSC ECU, датчик рулевого управления, датчик скорости рысканья, последовательный переключатель, ECU автоматической работы стеклоочистителя, резервное реле, обогрев наружного зеркала заднего вида, регулировка наклона и длины рулевой колонки, PSB ECU, DSS#1 ECU, передней датчик радара, ECU усилителя рулевого управления, AFS ECU
18	7,5A IG1 — Передней указатель поворота, задний указатель поворота, боковой указатель поворота, повторитель поворота, фонарь прицепа, ALT, VSC, переключатель C/C
19	10A ECU-IG NO.2 — Обогрев заднего стекла, выключатель подогрева сидений, реле инвертора, система кондиционирования воздуха, зеркало ЕС, BODY ECU, переключатель дополнительного отопителя, навигационная система, DSS#2 ECU, ECU люка, переключатель приборов, датчик системы помощи при парковке, вспомогательные приборы, ECU складного сиденья, O/H IG, противообледенительное устройство, AFS ECU, D-модуль, датчик дождя, пневматическая подвеска Р/SEAT IND
20	20A S/HTR FR — Обогреватель сиденья
21	30A P/SEAT FR — Переднее сиденье с электроприводом (правое)
22	30A DOOR Р — Электропривод стеклоподъемника переднего окна (со стороны пасажира)
23	10A DOOR — Электропривод стеклоподъемников окон
24	25A DOOR D — Электропривод стеклоподъемника переднего окна (со стороны водителя)
25	25A DOOR RR — Электрические стеклоподъемники заднего окна (правое)
26	25A S/ROOF — Люк крыши
27	30A WIP — Очистители и омыватель ветрового стекла
28	20A WASHER — Стеклоочистители и омыватель ветрового стекла, стеклоочистители и омыватель заднего стекла
29	10A COOLING — Охлаждаемый отсек
30	10A IGN — EFI ECU, C/OPN RLV, VSC ECU, ECU подушки безопасности, интеллектуальная система входа и запуска, ECU блокировки рулевого управления. ECU шлюза CAN
31	7,5A GAUGE — Приборы
32	7,5A PANEL — Подсветка переключателей, освещение перчаточного ящика, навигационная система, аудиосистема, система кондиционирования воздуха, переключатель наружных зеркал заднего вида, переключатель складывания сидений, многофункциональный дисплей. P/SEAT IND, SHIFT, COOL BOX
33	10A TAIL — Передние габаритные огни, задние фонари, фонари освещения номерного знака, EFI ECU, задние противотуманные фонари, буксировка, передние противотуманные фонари

Рядом с данным блоков могут крепится некоторые реле, например реле указателей поворотов.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Предохранители Toyota Prado 150

Предохранители и блоки в салоне Land Cruiser 100

Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
транспондер ключа (контролирующий компьютер) — №5;
узел, управляющий блокировкой дверей, и ETC — №6, №7;
блочок, включающий/выключающий поворотные фары — №1;
AHC или реле конструкции, созданной для управления кузовной высотой — №22;
основной блочок подушек безопасности (находится практически в центре салона) — №21;
управляющий блочок — №19;
замедляющий датчик — №20;
контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

В отличие от указанной комплектации, в Тойоте Ленд Крузер LHD выпуска 2003-2007 годов, предохранители компьютера автотранспондера ключа (№5) расположены справа, а вместо распредблока или реле MTR (справа) установлен предохранительный блок (№17).

Блок плавких вставок в салоне TLC 100 (1998 – 2002)

Крузак 100 имеет в салоне плавкие предохранители (предохранительные блоки), отключающие при необходимости:

электропривод зеркал Ленд Крузер 100 (MIRR) — №1;
подушки безопасности, преднатяжение ремней (SRS) — №2;
ABS, механизм впрыска, другие подушки/ремни, сигнал, говорящий о разрядке (IGN) — №4;
прикуриватели, автоантенну, аудиосистему (CIGAR) — №3;
прогрев заднего стекла (DEFOG) — №15;
стеклоподъёмники, замок, люк, изменения положения рулевого колеса, ABS, привод для сидений (POWER, ECU-IG) — №5, №21;
сигналы STOP — №13;
освещение (DOME) — №6;
конструкцию для контроля положения кузова (AHC-IG, AHC-B) — №7, №18;
управляющую блокиратором дифференциала схему (DIFF) — №8;
индикаторы сервисных предупреждений, коробку передач, задние огни, (GAUGE) — №9;
омыватели, стеклоочиститель (WIPER) — №10;
приспособление для холостого хода мотора (I/UP) — №11;
задний обогреватель (RR HTR) — №20;
противотуманки, находящиеся спереди (FR FOG) — №12;
задний кондиционер (RR A.C) — №14;
противоугонную систему, регулирование руля, ходовые огни дневные (ECU-B) — №16;
освещение номера, габаритные, ходовые фары, панельную подсветку (TAIL) — №17;
разъём диагностический (OBD) — №19;
розеточку (PWR OUTLET) — №22.

Узлы предохранителей LC 100 (2002 – 2007)

Левый блок плавких вставок Ленд Крузер 100 включает в себя контроль отключения:

прикуривателя (CIG) — №2;
кондиционера (A/C) — №16;
схемы впрыска бензина (AM1, ECU−IG1) — №4, №12;
подогрев для заднего стекла, топлива (DEFOG, FUEL HTR) — №5, №7;
обогревателя дополнительного (POWER HTR) — №8;
снижения токсичности (EFI NO.2, ECD NO.2) — №10;
компиляции нескольких приборов (GAUGE1) — №11;
розеток (PWR OUTLET) — №1;
навигатора (ECU−B1) — №13;
конструкции для питания прицепа Ленд Крузер 100 (BATT CHARGE) — №15;
фонарей, сигнализирующих об остановке машины (STOP) — №17;
диагност-разъёма Ленд Крузер 100 (OBD−2) — №18;
холостого хода (IDEL UP) — №19;
привода сиденья слева (LH SEAT) — №20;
центр.замка, стеклоподъёмников (DOOR) — №21;
подсвечивания приборной панели (ACC) — №3;
системы блокировки (DBL LOCK) — №14;
люка Ленд Крузер 100 (SUN ROOF) — №22;
заднего очистителя автостекла (RR WIPER) — №23;
управления кузовным положением (AHC−B, AHC−IG) — №6, №9.

Land Cruiser 100 (предохранители узла справа):

зарядка для автоприцепа (BATT CHARGE) — №18;
замок центральный, стеклоподъёмники (ECU−B2) — №1;
омыватель (WASHER) — №3;
регулирование наклона/высоты руля (TIL&TEL) — №20;
салонное освещение Ленд Крузер 100 (DOME) — №5;
рулевое управление (VGRS) — №6;
левые стеклоподъёмники (P/W (FL), P/W (RL)) — №7, №8;
стеклоочиститель (WIPER) — №9;
кондиционер, расположенный сзади (ECU−IG2, RR A/C) — №10, №21;
схема полного привода (DIFF) — №2;
подогревание сидений (SEAT HTR) — №11;
свет для автомобильного R-хода (GAUGE2) — №12;
комбинация приборов (MET) — №13;
система распределенного впрыска (ING) — №14;
противоугонка (SECURITY) — №15;
задний, передний правые стеклоподъёмники (P/W (RR) и P/W (FR)) — №16, №17;
аудиосистема (RADIO) — №4;
электропривод правого сиденья (RH SEAT) — №22.

Какой выбрать — рейтинг лучших производителей

Выбирать аккумулятор на Прадо 4л следует, руководствуясь следующими критериями:

габариты соответствуют установленным заводом-производителем;
плюсовая клемма располагается справа, в соответствии с азиатским стандартом.

Согласно опросу, проведённому среди владельцев Прадо, а также по результатам изучения разнообразных форумов, пришли к выводу, что оптимальными для Прадо 4 литра, укомплектованным бензиновым ДВС, считаются следующие модели:

Картинка	Наименование	Вес (кг)	Страна-изготовитель	Емкость (A·h)	Пусковой ток (А)	Полярность	Габариты (мм)	Напряжение (В)	Тип	Где купить
	Furukawa Battery 80D26	18,2	Япония	68,0	590,0	обратная	257x170x225	12,0	обслуживаемый	Я.Маркет
	Asian Horse 95L	19,5	Сербия	95,0	760,0	обратная	306x173x225	12,0	необслуживаемый
	Тюмень Asia 6СТ-95L	26,0	Россия	95,0	720,0	обратная	302x172x223	12,0	обслуживаемый	Я.Маркет
	KAINAR ASIA 6СТ-90L	25,5	Казахстан	90,0	800,0	обратная	353x175x190	12,0	необслуживаемый	Я.Маркет

В случае комплектации дизельным агрегатом один из аккумуляторов должен иметь прямую полярность, а другой — обратную. Если взять аккумуляторы с одной полярностью, то неудобно будет делать их подключение, так как в Прадо 120 они расположены так, как показано на размещённой ниже фотографии.

Продолжительный просмотр многочисленных сайтов и форумов, на которых обсуждалась эта тема, позволили сделать вывод, что лучше всего использовать нижеперечисленные марки.

Картинка	Наименование	Вес (кг)	Страна-изготовитель	Ёмкость (A·h)	Пусковой ток при -18°С (А)	Полярность	Габариты (мм)	Напряжение (В)	Тип	Где купить
	Topla Top	25,0	Словения	95,0	850,0	обратная/прямая	303x173x220	12,0	необслуживаемый	Я.Маркет
	Bosch 95 Ah	20,0	Германия	95,0	830,0	обратная	306x173x225	12,0	необслуживаемый	Я.Маркет
	MUTLU SFB M2 6СТ-90.0	21,3	Турция	90,0	720,0	обратная	353x175x175	12,0	необслуживаемый	Я.Маркет

Монтажный блок

Обозначение	Назначение
1	Отвечает за включение, выключение прикуривателя, обеспечивает работу розетки в автомобиле.
2,13	Отвечает за работоспособность электродвигателя зеркал, также обеспечивает работу системы кондиционирования и аудиосистемы.
3	Отвечает за включение и выключение фонарей заднего хода.
12	Обеспечивает работоспособность противотуманных фар.
15	Отвечает за систему запуска транспортного средства, подачу топлива в топливный насос.
17,27	Организует работу электроусилителя руля. Также обеспечивает работоспособность стеклоочистителей, регулирует датчики рулевого управления и скорости.
20	Обеспечивает обогрев сидения.
24,25	Регулирует работу электропривода стеклоподъемников.
32	Отвечает за подсветку переключателей, приборной панели.
33	Регулирует работу габаритных огней.

Также предохранители данного блока отвечают за работу устройств и датчиков внутри салона.

Замена предохранителей Toyota Land Cruiser Prado 150

Возникновение проблемы с электрическим прибором (не горит сигнал на панели, не работает кондиционер и др.) чаще всего связано с нарушением работы соответствующей детали. Из-за скачка напряжения он перегорает — его заменяют новым. Эта процедура проста, но перед ее проведение водителю стоит ознакомиться с некоторыми правилами:

Выключить зажигание и отсоединить аккумулятор от основной системы, чтобы избежать удара током.
Подобрать такой же элемент по маркировке и функции. К примеру, номер предохранителя звукового сигнала HORN для Тойота Прадо 150 — 12, поэтому для замены необходимо взять такой же.
Работать не металлическим пинцетом.

Источник

Замена предохранителей

Возникают моменты, когда скачок напряжения в электрической цепи настолько сильный, что предохранитель не справляется с поставленной задачей и перегорает. В этом случае потребуется произвести замену детали. Перед тем, как приступать к основным работам, рекомендуется учесть несколько правил:

Прежде всего, перед проведением замены предохранителя требуется выключить зажигание и отсоединить клеммы аккумулятора. Это обеспечит безопасное проведение работ – владельца авто не ударит током.
Не рекомендуется заменять предохранитель на элемент, не подходящий по назначению и маркировке. Это может привести не только к нарушению функционирования электрической цепи, но даже к возгоранию всей машины..
Замену требуется осуществлять с помощью специального пинцета. Также не стоит использовать инструменты с металлическими наконечниками, чтобы не повредить целостность цепи.

Последовательность действий по замене предохранителя представлена следующим образом:

Сначала отключают зажигание.
После этого демонтируют крышку блока. Для этого потребуется использовать специальный инструмент, так как крепление крышки осуществляется с помощью винтов и дополнительных фиксирующих элементов.

Затем осматривают содержимое блока на наличие неисправного предохранителя. Если такой есть, его корпус будет темнее остальных. Это является признаком того, что предохранитель перегорел.

С помощью пинцета вынимают предохранитель из блока и на его место устанавливают новый.
Монтируют крышку обратно.
Подключают аккумулятор и включают зажигание.

Если проблема была решена, автомобиль будет работать исправно. В противном случае рекомендуется обратиться за помощь к профессиональным мастерам на СТО. Стоит отметить, что замену предохранителя может осуществить каждый владелец транспортного средства. Работа не представляет собой ничего сложного.

В результате следует сказать, что Тойота Прадо 150 – это автомобиль японского производства с двумя блоками предохранителей и реле, каждый из которых оборудован несколькими элементами.

Данные детали обеспечивают бесперебойную работу электрических цепей устройств, датчиков и механизмов всего автомобиля. В случае неисправности предохранителя или реле требуется незамедлительно провести замену элемента.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-toyota-prado-150.html
