Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Расшифровка
- датчик системы SRS (передний правый)
- датчик системы SRS (передний левый)
- блок реле и предохранителей в моторном отсеке
- блок реле и предохранителей в моторном отсеке №2
- электронный блок управления двигателем

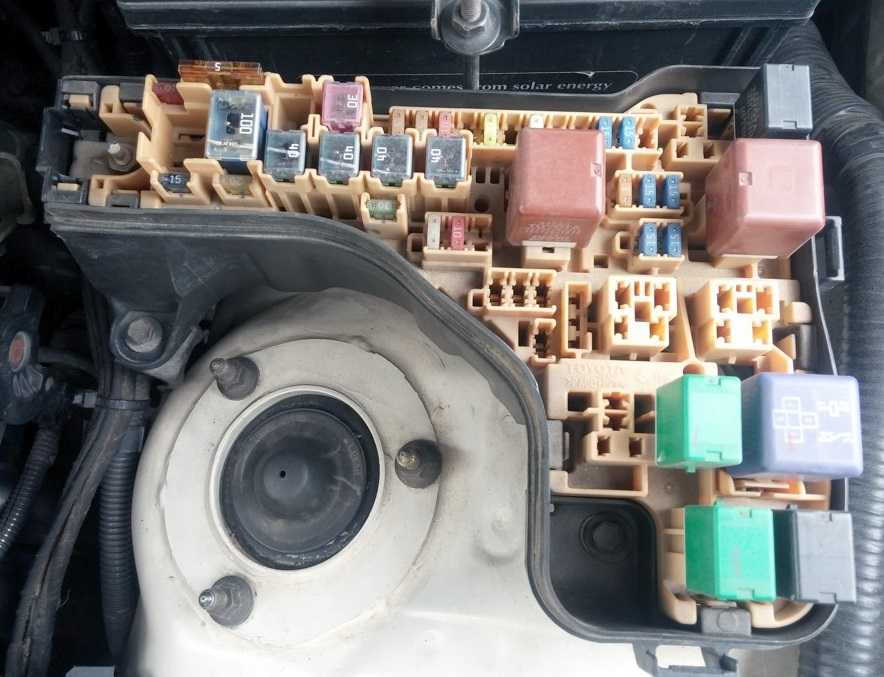

Блок реле и предохранителей
Он находится в левой части, рядом со стойкой.
Схема
Описание
|
ALT-S 5А система зарядки |
|
H-LPUPR 5А противотуманные фары (седан) |
|
МРХ-В 5А
|
| А/С 10А
ETCS 10А
H-LPLUPR 15А
H-LPRLWR 15А фары . H-LPRUPR 15А
|
| POWER OUTLET 15A |
| RADIO №1 15А |
| TEMS 15А |
| TURN-HAZ 15А |
B/DECU 20А
|
DOOR 20А
|
EFI 25А
|
| F/PMP 25А |
|
FRDEF 25A обогреватель зеркал и антиобледенитель щеток |
|
АМ2 30А
|
|
DEFOG 30А обогреватель заднего стекла (универсал) |
|
FAN 30А электропривод вентиляторов (модели с двигателем 1JZ-GE) |
|
ABS1 40А
|
|
ABS2 40А
|
|
DEFOG 40А обогреватель заднего стекла , (седан) |
|
HTR 40А кондиционер с автоматическим управлением |
|
FAN 60А электропривод вентиляторов (модели с двигателем 1JZ-GTE) |
|
ALT 100 А
|
|
ALT 100 А электропривод стеклоподъемников (модели выпуска с 05.2003 г.) |
|
ALT 120 А |
|
|
ALT 140 А
|
- R1 – главное реле системы впрыска
- R2 – реле стартера
- R3 – реле электро насоса АБС
- R4 – реле фар
- R5 – реле топливного насоса
- R6 – реле форсунок
- R7 – реле электро насоса АБС
- R8 – реле электро насоса АБС
- R9 – реле системы впрыска
- R10 – реле дальнего света
Блок реле и предохранителей №2
Схема
Назначение
- R1 – Реле TEMS
- R2 – Реле обогревателя заднего стекла
- R3 – Реле звукового сигнала
- R4 – Реле кондиционера
- R5 – Реле антиобледенителя щеток
- R6 – Реле обогрева зеркал
- R7 – Реле электродвигателя вентилятора
- R8 – Реле топливного насоса
- R9 – Реле электродвигателя вентилятора
Двигатель
Предохранители, относящиеся к системе двигателя, обычно расположены в моторном отсеке автомобиля.
Для доступа к предохранителям двигателя необходимо открыть капот автомобиля. Как правило, на внутренней стороне крышки моторного отсека есть диаграмма, показывающая расположение и назначение каждого предохранителя и реле.
Осторожно извлеките предохранитель с помощью плоской отвертки или щипцов. Если предохранитель перегорел, он должен быть заменен на предохранитель с такими же параметрами
Не забудьте закрыть крышку моторного отсека после проверки предохранителей и установки нового предохранителя.
Пожалуйста, обратитесь к руководству пользователя или при необходимости обратитесь к специалисту, чтобы точно определить расположение предохранителей на вашей модели Toyota Mark 2 100.
Как расшифровать предохранители на Toyota Mark 2: подробная инструкция
С предохранителями Toyota Mark 2 у многих домашних механиков часто возникает масса проблем – японское конструкционное решение не всегда является логичным, в результате чего на замену поврежденных элементов у владельцев авто уходит уйма времени и сил.
Между тем существует отечественная маркировка предохранителей на автомобилях, ориентированных на европейский рынок, где каждый элемент имеет последовательную нумерацию.
Если же у вас в наличии автомобиль, ориентированный на японский внутренний рынок, то придется немного заморочиться – на официальном сайте производителя можно найти инструкцию по расшифровки иероглифов или условных обозначений, используемых на главном блоке предохранителей.
| Маркировочный номер детали | Функциональное предназначение элемента |
| 1 | Элемент отвечает за работу цепи вентилятора радиатора охлаждения двигателя |
| 2 | Предохранитель цепи плюсового контакта, отвечающего за подзарядку аккумуляторной батареи |
| 3 | Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию |
| 4 | Через элемент подключается звуковой сигнал, иногда подводят питание к цепи центрального замка и модуля дополнительной сигнализации |
| 5 | Данный предохранитель отвечает только за работу правой фары головного освещения |
| 6 | Данный предохранитель отвечает только за работу левой фары головного освещения |
| 7 | Модуль необходим для защиты от перенапряжения системы антипробуксовки колес |
| 8 | Деталь отвечает за исправное функционирование антиобледенителей авто – в зависимости от комплектации обогрев может быть установлен на лобовом стекле и зеркалах заднего вида |
| 9 | Дополнительный предохранитель для цепи замка зажигания |
| 10 | Элемент отвечает за бесперебойную работу системы 4WS |
| 11 | Предохранитель необходим для защиты от перенапряжения цепи генератора двигателя |
| 12 | Дополнительный предохранитель для вентилятора радиатора охлаждения мотора |
| 13 | Деталь отвечает за работу модуля антиблокировки колес |
| 14 | Предохранитель, защищающий систему непосредственного впрыска от скачков напряжения |
Данный шаг позволит существенно упросить процедуру обслуживания автомобиля в дальнейшем, особенно если водитель иногда за помощью обращается к сторонним механикам – не каждый ремонтник возьмется за обслуживание японской электроники.
Замена предохранителей на Toyota Mark 2 своими руками: все, что нужно знать
Процедура замены неисправных предохранителей на Toyota Mark 2, независимо от года выпуска авто или его комплектации, происходит по идентичному алгоритму действий. Весь спектр работ займет не больше 20 минут свободного времени, а также потребуется наличие самих предохранителей, набор крестовой и шлицевой отверток, и специализированного съемника или узких плоскогубцев.
Для замены предохранителей на Toyota Mark 2 необходимо выполнить следующий алгоритм действий:
Для начала обязательно обесточиваем электрическую цепь в авто путем отсоединения всех клемм с аккумуляторной батареи, Затем под капотом машины по правую сторону от силового агрегата находим небольшой пластиковый бокс и с помощью отверток демонтируем фиксирующие крепления
Важно помнить, что блок с предохранителями под капотом Toyota Mark 2 является герметичным и повреждение креплений может стать причиной доступа влаги или пыли внутрь системы, что в свою очередь приведет к коррозии метала и ослаблению контактов, После успешного демонтажа крышки блок проводим визуальный осмотр неисправных элементов. Перегоревший предохранитель будет иметь следы оплавления на корпусе, а при демонтаже можно будет рассмотреть разрушенную деталь внутри изделия, С помощью пассатижей, специального съемника или медицинского пинцета требуется отсоединить все неисправные предохранители и установить новые комплектующие
Монтируются предохранители на Toyota Mark 2 легким надавливанием детали на посадочный разъем до появления характерного щелчка, Если неисправных предохранителей не было обнаружено, то переходим внутрь салона и вскрываем второй блок предохранителей. Внутренний блок предохранителей находится под пластиковой крышкой внизу панелей приборов – для свободного доступа придется демонтировать саму защитную крышку, В завершение процедуры обслуживания подключаем обратно аккумуляторную батарею и проверяем все электросистемы транспортного средства на работоспособность.
Также особое внимание рекомендуется уделять пропускной мощности самих элементов – строго не допускается использовать предохранители, ориентированные на большую или меньшую мощность. Использование несовместимых предохранителей или замена плавких вставок на защитные элементы и наоборот может нарушить защищенность электрооборудования авто, что приведет к дорогостоящему ремонту в случае скачка напряжения или короткого замыкания
Главные положительные стороны TDI
Двигательное устройство TDI отличает экономное расходование. Важнейшими его положительными сторонами считаются:
- незначительное топливное потребление;
- небольшой объем выбросов вредоносных веществ;
- надобность лишь изредка проводить автосервисные работы и техобслуживание.
Непосредственно во время низких оборотов получается в значительной мере увеличить мощность до предельной вращательной частоты. Происходит улучшение показателей разгона, а заодно качества рабочей динамики. Повышенный крутящий момент заодно обеспечивает предельное удобство от вождения автомобиля, который оснащен двигательным устройством TDI.
Описание реле
- Реле вентилятора радиатора
- Реле переключателя селектора диапазонов
- Реле CVT
- Реле кондиционера
- Реле клаксона
- Реле увеличения оборотов х.х.
- Реле фар/передних противотуманных фар
- Реле обогревателя заднего стекла
- Реле сигнала
- Реле дополнительного электрооборудования
- Реле зажигания-1
- Реле зажигания-2
- Запасной предохранитель
- Прерыватель
- Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
- Реле E. G. I.
- Реле очистителя заднего стекла
- Реле заднего противотуманного фонаря
- Реле зажигания-3
- Реле заднего противотуманного фонаря (в зависимости от модели)
- Реле вентилятора радиатора-2
* (под приборной панелью со стороны водителя, в зависимости от модели)
Предохранители в салоне
Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо
Вариант 1
Вариант 2
- 10А Стартер
- 10А Зажигание
- 10А Освещение салона
- 10А Стоп сигналы
- 10А Сигнал
- 15А Противотуманные фары
- 10А Аварийная сигнализация
- 10А Габариты
- 10А Поворотники
- 10А Приборная панель
- 10А АБС
- 10А Электро усилитель руля
- 10А Подушки безопастности
- 10А Двигатель
- 10А Топливный насос
- 10А A/T Control
- 10А Кондиционер
- 15А Электро двигатель печки
- 10А Аудиосистема
- 15А Прикуриватель
- 20А Передние дворники
- 10А Зеркала и задние дворники
- 15А Обогрев заднего стекла
Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.
автомобили Toyota Mark 2 в 90 кузове, Toyota Cresta, Toyota Chaser 1992, 1993, 1994, 1995, 1996 года выпуска.
Расположение блока предохранителей и реле в моторном отсеке.
Схема расположения предохранителей в блоке.
| Предохранители | ||
| 1 | ALT-S (система зарядки) | 7.5 А |
| 2 | TELEFON | 15A |
| 3 | HEAD LH (левая фара) | 15А |
| 4 | DOME (освещение салона) | 15А |
| 5 | EFI (электронный блок управления двигателем 1J2-GE, 1G-FE | 15А |
| 5 | EFI (электронный блок управления двигателем) 1J2-GTE, 2JZ-GE | 20А |
| 6 | HORN (звуковой сигнал) 10 А | |
| 7 | HEAD RH (правая фара) 15А | |
| 8 | RADIO 25А | |
| 9 | HAZARD (аварийная сигнализация) 10А |
Схема расположения всех компонентов монтажного блока под капотом тойота марк 2, чайзер, креста.
| COND FAN (вентилятор конденсатора) | 30А |
| ALT-S (зарядка) | 7,5А |
| POWER №2 | 50А |
| POWER №1 | 60А |
| HEATER | 50А |
| HEAD (RH) (правая фара) | 10А |
| HEAD (LH) (правая фара) | 10А |
| TRC (противобукс. система) | 7,5А |
| DEICER(антиообледенитель) | 20А |
| АМ2 (цепь АМ2 замка зажигания) | 20А |
| 4WS №2 (система 4WS) | 30А |
| ALT-S (цепь генератора) | 5А |
| 4WS №1 (система 4WS) | 30А |
| HORN (звуковой сигнал) | 10А |
| MAIN (главная плавкая вставка) | 40А |
| RADFAN(вентилятор радиатора) | 30А |
| ABS(антиблокировочная система) | 60А |
| ALT (генератор) | 100А |
| EFI (система впрыска) | 15А |
Реле расположенные в блоке моторного отсека:
- реле топливного насоса
- реле звукового сигнала
- реле фар
- реле вентилятора
- реле свечей накаливания
- реле отопителя
- реле стартера
Блок реле расположенный на перегородке левой части моторного отсека.
Блок предохранителей и реле в салоне toyota mark 2, toyota cresta, toyota chaser.
Блок предохранителей находится под панелью приборов за пластиковой крышкой.
Расшифровка предохранителей в салоне.
| REAR DEFOG (обогреватель стекла) | 30А |
| DOOR (центральный замок) | 30А |
| POWER (стеклоподъемники, люк) | 30А |
| STOP (стоп-сигналы) | 15А |
| WIPER (стеклоочистители и стеклоомыватели) | 20А |
| RADIO №2 (магнитола) | 7,5А |
| FOG (противотуманные фары) | 15А |
| CIG (прикуриватель) | 15А |
| IG №2 | 7.5А |
| TURN (указатели поворота и аварийная сигнализация) | 10А |
| ECU-В (управление зеркалами, дистанционный замок) | 5А |
| IG №1 | 7.5А |
| ENGINE | 7.5А |
| TAIL (габариты) | 7,5А |
| PANEL (комбинация приборов) | 7,5А |
| ECU-IG | 15А |
| GAUGE (приборы) | 7,5 А |
| HEATER (отопитель) | 10А |
-
Ошибка в1378 на шевроле эпика
-
Ошибка j1939 на вольво
-
Постоянно горят стопы на камазе причина
-
Замена датчика скорости гольф 4
- Как подключить телефон к магнитоле daf
Замена предохранителей на Toyota Mark 2 своими руками: все, что нужно знать
Процедура замены неисправных предохранителей на Toyota Mark 2, независимо от года выпуска авто или его комплектации, происходит по идентичному алгоритму действий. Весь спектр работ займет не больше 20 минут свободного времени, а также потребуется наличие самих предохранителей, набор крестовой и шлицевой отверток, и специализированного съемника или узких плоскогубцев.
Для замены предохранителей на Toyota Mark 2 необходимо выполнить следующий алгоритм действий:
Для начала обязательно обесточиваем электрическую цепь в авто путем отсоединения всех клемм с аккумуляторной батареи,
Затем под капотом машины по правую сторону от силового агрегата находим небольшой пластиковый бокс и с помощью отверток демонтируем фиксирующие крепления
Важно помнить, что блок с предохранителями под капотом Toyota Mark 2 является герметичным и повреждение креплений может стать причиной доступа влаги или пыли внутрь системы, что в свою очередь приведет к коррозии метала и ослаблению контактов,
После успешного демонтажа крышки блок проводим визуальный осмотр неисправных элементов. Перегоревший предохранитель будет иметь следы оплавления на корпусе, а при демонтаже можно будет рассмотреть разрушенную деталь внутри изделия,
С помощью пассатижей, специального съемника или медицинского пинцета требуется отсоединить все неисправные предохранители и установить новые комплектующие
Монтируются предохранители на Toyota Mark 2 легким надавливанием детали на посадочный разъем до появления характерного щелчка,
Если неисправных предохранителей не было обнаружено, то переходим внутрь салона и вскрываем второй блок предохранителей. Внутренний блок предохранителей находится под пластиковой крышкой внизу панелей приборов – для свободного доступа придется демонтировать саму защитную крышку,
В завершение процедуры обслуживания подключаем обратно аккумуляторную батарею и проверяем все электросистемы транспортного средства на работоспособность.
Также особое внимание рекомендуется уделять пропускной мощности самих элементов – строго не допускается использовать предохранители, ориентированные на большую или меньшую мощность. Использование несовместимых предохранителей или замена плавких вставок на защитные элементы и наоборот может нарушить защищенность электрооборудования авто, что приведет к дорогостоящему ремонту в случае скачка напряжения или короткого замыкания
Где Находится Предохранитель На Прикуриватель Марк 2 — apparelresurs — Авто сайт
Очень срочно нужна схема блока предохранителей тот что в ногах какой за что отвечает.
toyota mark 2
Toyota Mark X — клуб владельцев: У нас вы можете купить блок предохранителей Тойота Марк 2.
Электропривод вентиляторов модели с двигателем 4S-FE. Как отремонтировать иномарку или ваз в домашних условиях. Снимаем её, потянув вверх и на себя.
Если где ошибся или что упустил, поправьте.
Предохранители и реле расположенные в салоне. Основной блок предохранителей в салоне на рис. Открываем панель, представляющую из себя пенал для мелочей и бумажек. Снимаем её, потянув вверх и на себя.
Под ней находится блок предохранителей: A — реле обогревателя заднего стекла B — реле габаритов C — интегрированное реле Блок предохранителей рядом с ногой пассажира левый руль на рис. A — реле отопителя B — реле выключателя топливного насоса C — главное силовое реле Предохранители и реле в моторном отсеке.
Блок предохранителей рядом с левой стойкой на рис. C MG — реле электромагнитной муфты компрессора кондиционера B — A.
Салонный блок предохранителей
Находится в моторном отсеке, рядом с главным тормозным цилиндром на рис. Если где ошибся или что упустил, поправьте.
А где можно такой мануал раздобыть, из которого схемки приведены? В разделе «документация» были ссылки на скачивание книги в электронном виде: Как раз для тех кому нужно что-то быстро найти, либо лень качать мануал.
К тому-же мануалы через некоторое время удаляются с файлообменников. В салоне он находится по рулем там найдешь и еще один под капотом, Тот который в салоне, так 15 предохранителей. Схема блока предохранителей марк 2. Кaртa схемa г мытищи. Опель фронтера схема проводки.
Вязание крючком схемы для начинающих плед для новорожденных. Схема предохранителей марк 2.
Дополнительные места расположения предохранителей на марк 2 100
Помимо основной панели предохранителей, на марк 2 100 также есть дополнительные места, где могут находиться предохранители. Это делается для обеспечения безопасности и защиты электрических компонентов автомобиля.
Одно из таких дополнительных мест расположения предохранителей находится в моторном отсеке автомобиля. Обычно эти предохранители защищают системы, связанные с двигателем, такие как система впрыска топлива, система зажигания и другие.
Кроме того, дополнительные предохранители могут находиться под приборной панелью автомобиля. Это место расположения предохранителей обычно защищает электрические компоненты, связанные с приборами и электроникой автомобиля, например, систему климат-контроля, радиоаппаратуру и другие.
- Проверьте справочник автомобиля для получения подробной информации о том, где располагаются дополнительные предохранители на вашем марк 2 100.
- Следуйте инструкциям по замене предохранителей, указанным в руководстве по эксплуатации вашего автомобиля.
Убедитесь, что вы аккуратно и правильно устанавливаете предохранители на своем марк 2 100, чтобы избежать повреждений электрических систем и обеспечить их надлежащую работу.
Схема предохранителей Cresta Chaser Mark II — Toyota Cresta, л., года на DRIVE2
При установке руководствуйтесь сборочным рисунком. При установке втулок на стабилизатор сделайте это, как показано на рисунке.
Предохранители и реле Toyota Mark 2 100
Снимите крышку головки блока цилиндров. Отверните четыре гайки, снимите уплотнение трубок свечей зажигания, крышку головки блока цилиндров и прокладку.
Если нет, поверните коленчатый вал один оборот ? Проверьте зазор в приводе клапанов. Используя щуп, измерьте зазор между толкателем и распределительным валом. Запишите результаты измерений зазора в приводе клапанов.
Они будут использоваться схема предохранителей тойота креста для определения необходимой регулировочной шайбы при замене. Зазор в приводе клапанов холодный двигатель: Отрегулируйте зазор в приводе клапанов.
Поверните коленчатый вал так, чтобы рабочий выступ кулачка распределительного вала находился наверху. Расположите толкатель, как показано на рисунке.
Используя специнструмент Aприжмите толкатель, и разместите специнструмент B между распределительным валом и толкателем.
Toyota Mark 2 представляет собой популярный автомобиль во многих регионах РФ, благодаря надежному качеству сборки и мощного силового агрегата, которые свободно преодолевают российские дороги, независимо от их состояния.
Тем не менее для стабильного функционирования транспортного средства необходимо постоянно обслуживать все его системы, в частности следить за качеством электропроводки и своевременно проверять предохранители.
Приборная панель автомобиля
Спидометр показывает скорость движения автомобиля, а тахометр – обороты двигателя. Амперметр контролирует работу электрической системы автомобиля, показывая его электрическую мощность. Термометр отображает температуру охлаждающей жидкости двигателя, а манометр — давление масла в двигателе. Также на приборной панели может быть установлено множество других индикаторов, указывающих на ошибки работы автомобиля или на неисправности, такие как нехватка топлива, неисправность двигателя или не работающая система круиз-контроля.
Приборная панель удобно расположена перед водителем, вблизи руля, чтобы обеспечить комфортное вождение и быстрый доступ к необходимым данным. Обычно она оснащена подсветкой, чтобы водителю было легче видеть индикаторы в темное время суток.
На приборной панели автомобиля не находятся предохранители. Они обычно располагаются в специальном блоке под капотом автомобиля или в кузове, вблизи батареи или блока предохранителей.
