Ваз 2101 2102 2103

Предохранитель звуковой сигнализации:

Предохранитель звуковой сигнализации на ВАЗ 2103 предназначен для защиты электрической цепи звуковой сигнализации автомобиля. Он обеспечивает безопасность и надежность работы этой системы.

С помощью предохранителя звуковой сигнализации предотвращаются возможные перегрузки и короткие замыкания в электрической цепи. В случае возникновения проблем, предохранитель срабатывает и отключает питание звуковой сигнализации, что предотвращает повреждение проводки и других компонентов системы.

Рекомендуется регулярно проверять предохранитель звуковой сигнализации и заменять его при необходимости. Если сигнализация перестала работать, первым делом стоит проверить состояние предохранителя. В случае его повреждения или сгорания, необходимо заменить его на аналогичный.

Для замены предохранителя звуковой сигнализации необходимо просто вытащить старый предохранитель и вставить новый

При этом стоит обратить внимание на правильность подключения: полюса предохранителя должны соответствовать розетке, в которую он вставляется

Назначение блока предохранителей

Блок предохранителей это важнейший узел в электрической цепи автомобиля, который объединяет в себе все предохранительные разъёмы. Основное его назначение состоит в том, чтобы создать водителю удобные условия для замены перегоревших предохранителей. Согласитесь, если предохранители будут не в одном месте, а будут расставлены по всей машине, то это создаст определённое затруднение при их проверке.Рассмотрим отдельную ситуацию. Допустим двигатель автомобиля, по неизвестной нам причине не запускается. В данном случае, первое, что надо сделать — это проверить состояние предохранителей. Открыв крышку блока, мы можем быстро обнаружить перегоревший предохранитель и заменить его. Вот таким образом инженерная мысль, создавшая данный узел, помогает нам в кратчайшие сроки выйти из таких нестандартных ситуаций. Кстати — это не единственный вариант, когда проверка блока предохранителей позволяет быстро решить проблему. В заключение данного раздела добавим, что блок состоит из следующих деталей:

• Пластмассовый корпус блока.
• В корпусе закреплены держатели предохранителей.
• Пластмассовая крышка корпуса.

Находится блок предохранителей в салоне машины, со стороны водителя под панелью.

Рекомендация: Настоятельно рекомендуется беречь блок от механических повреждений. Предохранители всегда должны быть закрыты крышкой во избежание замыкания электрической цепи.

Предохранитель системы отопления и вентиляции:

Предохранитель системы отопления и вентиляции в автомобиле ВАЗ 2103 предназначен для защиты электрической цепи данной системы от короткого замыкания и перегрузки. Его основная функция заключается в предотвращении возможных повреждений проводки и электрических компонентов системы отопления и вентиляции.

Предохранитель системы отопления и вентиляции является одним из ключевых компонентов автомобиля, так как он обеспечивает защиту от возможных аварийных ситуаций, связанных с электрическими сбоями в системе. В случае обнаружения короткого замыкания или перегрузки, предохранитель быстро срабатывает и прекращает электрический ток, предотвращая возможное повреждение оборудования и разрушение проводки.

Важно отметить, что предохранитель системы отопления и вентиляции следует регулярно проверять на работоспособность и при необходимости заменять. Для этого необходимо отключить электрический ток, снять защитный колпачок и проверить состояние предохранителя

Если предохранитель имеет признаки повреждения, трещины, механических деформаций или сгорания, его следует немедленно заменить на новый.

Замена предохранителя требует аккуратности и соблюдения правил безопасности, так как неправильная установка предохранителя может привести к негативным последствиям. В случае сомнений или неумения самостоятельно заменить предохранитель, рекомендуется обратиться к специалистам автосервиса.

Электрооборудование ВАЗ 2101

Схема копейки по частям:

1 – фары 2101; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель укзателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 — переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны ВАЗ-2101; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода

Электросхема в полный размер (для печати):

Особенности установки предохранителей на ВАЗ 2103

Одной из особенностей установки предохранителей на ВАЗ 2103 является то, что они располагаются в специальном блоке предохранителей. Этот блок находится в салоне автомобиля, рядом с приборной панелью. Для доступа к предохранителям необходимо снять крышку блока, что позволяет быстро и удобно проверять и менять предохранители при необходимости.

Другой особенностью установки предохранителей на ВАЗ 2103 является их различное назначение. Каждый предохранитель отвечает за определенную электрическую цепь в автомобиле. Например, предохранитель №10 отвечает за освещение салона, предохранитель №15 за систему зажигания и т.д. Поэтому при неисправности электрической цепи необходимо проверить именно соответствующий предохранитель.

Важно помнить, что при замене предохранителя необходимо использовать предохранители аналогичной мощности. Использование предохранителей с неподходящей мощностью может привести к повреждению электрической системы или даже возгоранию

Также следует обратить внимание, что предохранители на ВАЗ 2103 имеют ограниченный ресурс и могут выходить из строя со временем. Поэтому регулярная проверка и замена предохранителей важна для надежной работы электрической системы автомобиля

Предохранители для системы стеклоочистителя

Система стеклоочистителя ВАЗ 2103 включает в себя несколько компонентов, каждый из которых имеет свою важную функцию. Для обеспечения безопасной работы этой системы установлены специальные предохранители, которые защищают от перегрузок и коротких замыканий.

Предохранители для системы стеклоочистителя на ВАЗ 2103 имеют разные назначения и располагаются в разных местах автомобиля:

1. Предохранитель, который защищает электродвигатель стеклоочистителя от перегрузок, расположен в блоке предохранителей в моторном отсеке автомобиля.

2. Предохранитель, отвечающий за работу интенсивного режима стеклоочистителя, находится в салоне автомобиля, в блоке предохранителей под рулевым колесом.

3. Предохранитель, который защищает систему стеклоомывателя от перегрузок, также расположен в салоне автомобиля, в блоке предохранителей.

При возникновении проблем с работой системы стеклоочистителя на ВАЗ 2103, необходимо проверить состояние предохранителей и, при необходимости, их заменить. Это позволит избежать возможных повреждений и обеспечить нормальную работу системы.

Предохранители

• Прикуриватель
• Лампы стоп-сигнала
• Аварийная сигнализация
• Плафоны
• Звуковые сигналы
• Штепсельная розетка для переносной лампы
• Фонари сигнализации открытых передних дверей
• Часы

• Стеклоочиститель и омыватель
• Электродвигатель отопителя

• Левые фары (дальний свет)
• Контрольная лампа включения дальнего света

• Левый передний фонарь (габаритный сеет)
• Правый задний фонарь (габаритный свет)
• Контрольная лампа габаритного света
• Лампа освещения багажника
• Лампа фонаря освещения номерного знака
• Лампы освещения приборов

• Правый передний фонарь (габаритный свет)
• Левый задний фонарь (габаритный свет)
• Лампа фонаря освещения номерного знака
• Лампа освещения прикуривателя
• Подкапотная лампа

• Указатели поворота и соответствующая контрольная лампа
• Фонарь заднего хода
• Контрольная лампа давления масла
• Указатель давления масла
• Указатель температуры охлаждающей жидкости
• Указатель уровня топлива с контрольной лампой резерва
• Контрольная лампа включения стояночного тормоза и уровня тормозной жидкости
• Контрольная лампа заряда аккумуляторной батареи
• Контрольная лампа управления воздушной заслонкой карбюратора
• Запорный клапан карбюратора
• Тахометр
• Лампа освещения вещевого ящика
• Обмотка реле обогрева заднего стекла

• Регулятор напряжения
• Обмотка возбуждения генератора

Блок предохранителей ВАЗ 2103

Блок предохранителей ВАЗ 2103 расположен в салоне автомобиля, обычно под панелью приборов. Внешне представляет собой небольшой пластиковый ящик с откидной крышкой. Внутри блока находятся предохранители разного номинала.

Распределение предохранителей в блоке ВАЗ 2103 может быть следующим:

1. Предохранитель основных фар.
2. Предохранитель габаритных огней и указателей поворота.
3. Предохранитель стеклоомывателя и дворников.
4. Предохранитель подсветки приборов и панели управления.
5. Предохранитель радиоприемника и зажигалки.
6. Предохранитель котла обогревателя и вентилятора отопителя.
7. Предохранитель заднего стеклоочистителя.
8. Предохранитель стоп-сигналов и задних фонарей.
9. Предохранитель подсветки номерного знака.
10. Предохранитель обходного реле стартера.
11. Предохранитель обогрева передних сидений (если предусмотрено).

Каждый предохранитель имеет определенный номинал, который указывается на самом предохранителе или в технической документации. При перегрузке или коротком замыкании, предохранитель сгорает, что прерывает электрическую цепь и предотвращает повреждение электрооборудования.

Проверка и замена предохранителей ВАЗ 2103 осуществляется с помощью отвертки или пассатижей. Необходимо открыть крышку блока предохранителей, вытащить сгоревший предохранитель и установить новый с тем же номиналом.

В случае частых сгораний предохранителей, рекомендуется обратиться к специалисту для выявления и устранения причины. Это может быть связано с неисправностью электрооборудования или неправильной установкой дополнительных устройств.

Самостоятельная замена предохранителя

При возникновении таких проблем необходимо проверить монтажный блок предохранителей. Чтобы получить к нему доступ, нужно разобрать приборную панель, которая находится с левой стороны от руля.

При произведении ремонта необходимо соблюдать обязательные рекомендации:

первым делом нужно отсоединить клеммы от аккумулятора, чтобы обесточить всю электрическую цепь автомобиля,
нужно быть внимательным при работе с пластмассовыми деталями, которые можно легко повредить.
нельзя производить замену предохранителя с несоответствием обозначению силы тока, также запрещено использовать проволоку вместо перегоревшего защитника – это может привести к возгоранию проводки,
после замены очень важно поставить на место щиток, который прикрывает монтажный блок предохранителей.

Если предохранитель перегорает второй раз подряд, необходимо проверить цепь проводов, приборов, самого блока, генератора или аккумуляторную батарею.

Электрооборудование

Оригинальная инструкция на ВАЗ 2103 содержала цветной вкладыш с электросхемой

Панель приборов

Помимо внешних отличий в облике моделей и внутренней более богатой отделки, в салоне ВАЗ 2103 сразу же бросалась в глаза роскошная по тем временам панель приборов.

Но вот сама салонная проводка ВАЗ 2103 была унаследована от «копейки», включая и пресловутый блок плавких предохранителей.

Тахометр в центре – итальянский след спортивного духа

Следует отметить, что проблемы с некачественными комплектующими испытывали и другие производители, например УАЗ — см. статью Проверенная схема электропроводки УАЗ 452

Блок предохранителей

Схема проводки ВАЗ 2103 представляла собой классический вариант, где роль второго провода выполнял металлический кузов автомобиля, а все основные компоненты электроцепи защищались плавкими предохранителями, скомпонованными в одну группу.

Конструктивно этот узел был неплох:

1. Попружиненные контакты прочно удерживали пластиковые направляющие;
2. За счет этого обеспечивался контакт металлических пластин и плавких вставок;
3. На крышке блока были нанесены изображения цепей (своеобразная инструкция), которые защищены тем или иным предохранителем;
4. В случае замыкания, заменить предохранитель было легко своими руками.

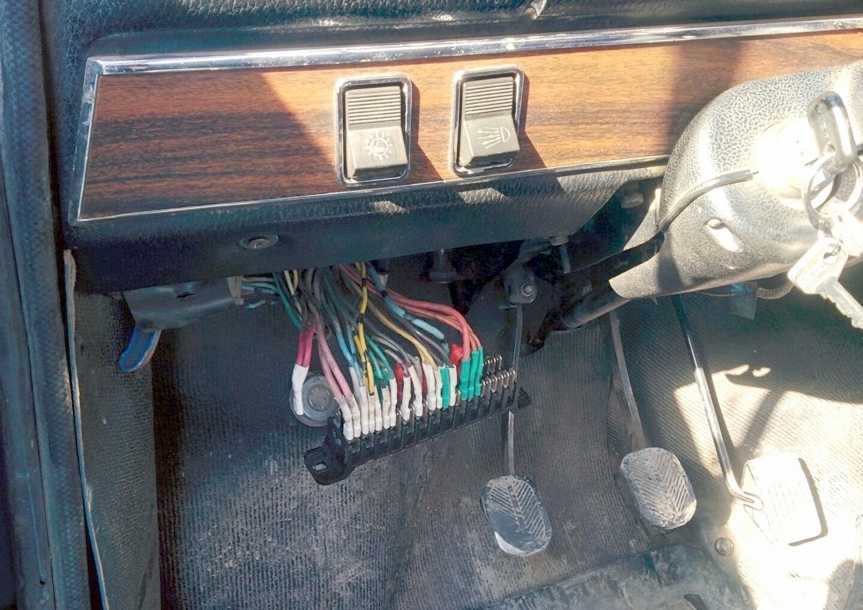

На фото внизу показан узел со снятой крышкой. Благодаря ему проводка в машине надежно защищена, но сам узел ненадежен.

Старый блок, который стоит заменить более современным

Предохранители

Главный блок предохранителей находится под панелью слева.

Схема

Описание

1 – Основной блок 41.3722
1	16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы
2	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя
3	8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света
4	8А Дальний свет (правая фара)
5	8А Ближний свет (левая фара)
6	8А Ближний свет (правая фара), задний противотуманный фонарь
7	8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя
8	8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света
9	8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла
10	8А Регулятор напряжения, обмотка возбуждения генератора
2 – Дополнительный блок ПР-120
11	8А Резервный
12	8А Резервный
13	8А Стеклоподъемники
14	16А Элемент обогрева заднего стекла
15	16А Электродвигатель вентилятора системы охлаждения
16	8А Указатели поворота в режиме аварийной сигнализации

Реле поворотов и аварийной сигнализации на 2106 находится за щитком приборов, за тахометром. Не далеко от него крепятся реле обогрева заднего стекла, реле – прерыватель контрольной лампы стояночного тормоза (РС 492).

Реле дворников на автомобиле находится в ногах водителя с левой стороны под обшивкой.

Реле ближнего (Б) и дальнего (А) света фар крепится к брызговику правого лонжерона под капотом.

Рядом с ними расположено реле лампы сигнализатора заряда аккумуляторной батареи (РС 702).

Под капотом на брызговике лонжерона с левой стороны находятся реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) и реле звуковых сигналов (РС 528).

1 (16А) Звуковых сигналов. — Плафонов освещения салона. — Патрона подключения переносной лампы. — Прикуривателя. — Фонарей сигнализации открытых передних дверей. — Часов. — Ламп стоп-сигнала. 2 (8А) Стеклоочистителя. — Электровентилятора отопителя. 3 (8А) Левой фары (дальний свет) и контрольная лампа включения дальнего света фар. 4 (8А) Правые фары (дальний свет) 5 (8А) Левые фары (ближний свет) 6 (8А) Правые фары (ближний свет) 7 (8А) Левого подфарника (габаритный свет). — Контрольной лампы включения габаритного света. — Правого заднего фонаря (габаритный свет). — Левой лампы освещения номерного знака. — Лампы освещения багажника. — Лампы освещения приборов. — Фонаря заднего хода. 8 (8А) Правого подфарника (габаритный свет). — Левого заднего фонаря (габаритный свет). — Лампы освещения гнезда прикуривателя. — Подкапотной лампы. — Правой лампы освещения номерного знака.

9/1 (8А) Указателя давления масла. — Контрольной лампой недостаточного давления масла. — Указателя уровня топлива с контрольной лампы резерва топлива. — Указателя температуры жидкости в системе охлаждения двигателя. — Контрольной лампы включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозов. 9/2 (8А) Указатели поворота и соответствующей контрольной лампы. — Лампы освещения вещевого ящика. — Контрольной лампы заряда аккумуляторной батареи. — Контрольной лампы прикрытия воздушной заслонки карбюратора. — Тахометра. — Электромагнитного клапана карбюратора. — Реле контрольной лампы заряда аккумуляторной батареи.

10 (8А) Обмотка регулятора напряжения. Обмотка возбуждения генератора.

• Как проверить бензонасос матиз

• Как проверить шкворня на газели

• Ошибка 1607 опель астра h

• Схема зеркала мазда 6

• 73 ошибка акпп тойота

Назначение предохранителей

Предохранители блока предохранителей ВАЗ 2103 предназначены для защиты электрических цепей автомобиля от перегрузки и возникновения коротких замыканий. Они выполняют функцию предотвращения повреждения проводки, электрических приборов и электронных блоков управления.

В блоке предохранителей на ВАЗ 2103 предусмотрены различные типы предохранителей с разной номинальной силой тока. Каждый предохранитель рассчитан на определенное значение тока и его задача — сработать и прервать электрическую цепь, если ток превысит допустимое значение.

Распределение предохранителей в блоке предохранителей ВАЗ 2103 обычно следующее:

1. Предохранитель для габаритных огней и освещения салона. Он защищает электрическую цепь, отвечающую за работу габаритных огней автомобиля и подсветку салона.
2. Предохранитель для головного освещения. Он предназначен для защиты цепи основного освещения автомобиля.
3. Предохранитель для освещения багажника. Он защищает цепь, отвечающую за работу освещения багажника при открытии крышки.
4. Предохранитель для зажигания и подачи топлива. Он защищает цепь системы зажигания и подачи топлива в двигатель автомобиля.
5. Предохранитель для фар. Он предназначен для защиты цепи работы фар автомобиля.
6. Предохранитель для кварцевых и светодиодных светильников. Он защищает цепь кварцевых и светодиодных светильников автомобиля.

Таким образом, блок предохранителей ВАЗ 2103 выполняет важную защитную функцию, обеспечивая нормальную работу электрических систем и приборов автомобиля. Если предусмотренный для определенной цепи предохранитель сработал, необходимо его заменить предохранителем с такой же номинальной силой тока, чтобы не нарушить работу электрической цепи.

Дополнительные элементы

Под капотом

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.

Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.

В салоне

Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.

Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.

Предохранители для системы зажигания

На автомобиле ВАЗ 2103, система зажигания отвечает за подачу электрического импульса на свечи, что обеспечивает их воспламенение и работу двигателя. В случае возникновения перенапряжения или короткого замыкания в этой системе, предохранители защищают от повреждений дорогостоящие компоненты и предотвращают возможные аварии.

На ВАЗ 2103 применяются три вида предохранителей для системы зажигания:

1. Предохранитель с номиналом 16 amper (А) находится в блоке предохранителей на панели приборов. Он защищает от короткого замыкания в цепи зажигания и предотвращает возможные повреждения проводки и электронных компонентов.
2. Предохранитель с номиналом 8А расположен в моторном отсеке автомобиля, вблизи генератора. Он отвечает за защиту генератора и системы зарядки от потенциальных перегрузок и коротких замыканий.
3. Предохранитель с номиналом 25А устанавливается в блоке предохранителей на панели приборов. Он предназначен для защиты от перегрузки цепи зажигания, которая включает в себя катушку зажигания, распределитель зажигания и другие компоненты.

Расположение предохранителей для системы зажигания позволяет оперативно проверить их состояние и в случае необходимости заменить исправные предохранители, чтобы избежать возможных поломок и обеспечить нормальную работу системы зажигания на автомобиле ВАЗ 2103.

Предохранители в салоне

Главный блок с предохранителями находится под панелью со стороны водителя. Может быть закрыт защитной крышкой.

p, blockquote 7,0,0,0,0 —>

1	16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8А Стеклоочиститель и реле стеклоочистителя Электродвигатель отопителя Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3	8А Левая фара (дальний свет) Контрольная лампа включения дальнего свет
4	8А Правая фара (дальний свет)
5	8А Левая фара (ближний свет)
6	8А Правая фара (ближний свет)
7	8А Левый передний фонарь (габаритный свет) Левая фара (габаритный свет; ВАЗ-21011, 21013) Контрольная лампа габаритного света Правый задний фонарь (габаритный свет) Лампа освещения багажника Лампа фонаря освещения номерного знака Фонарь освещения номерного знака (ВАЗ-2101) Лампа освещения комбинации приборов
8	8А Правый передний фонарь (габаритный свет) Правая фара (габаритный свет; ВАЗ-21011, 2101) Лампа фонаря освещения номерного знака Лампа освещения прикуривателя Левый задний фонарь (габаритный свет) Подкапотная лампа
9	8А Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа стояночного тормоза и уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа заряда аккумуляторной батареи Фонарь заднего хода Лампа вещевого ящика
10	8А Регулятор напряжения Обмотка возбуждения генератора

Отдельно находится реле стеклоочистителя ( РС-514), на левой водительской стойке под торпедо за утеплителем.

Кто есть кто

Чтобы понять, почему на первый взгляд две совершенно разные модели имели столь ненадежный элемент в системе электрооборудования, нужно обратиться к истории. А она такова, что в основе двух моделей лежит Fiat 124 образца 1964 года.

Изначально предполагалось, что концерн Fiat передаст документацию на 2 модели:

1. Fiat 124, серийно выпускавшийся в Италии с 1966 года;
2. Fiat 125 — автомобиль со схожим дизайном, но более высокого класса, появившийся в заводской программе итальянского автопроизводителя с 1967 года.

На представленном ниже видео вы можете увидеть LADA 1500L– именно под таким именем в Европе продавался экспортный вариант ВАЗ 2103.

Но в дальнейшем, при детальном рассмотрении оказалось, что освоение строящимся заводом в Тольятти сразу двух совершенно разных по конструкции подвески и силового агрегата моделей, будет достаточно сложной задачей. То же самое касалось и других элементов — электропроводка на ВАЗ 2103, система зажигания и освещения должны быть идентичны для удешевления производства.

Справочно: условия сделки были пересмотрены, в результате чего стороны договорились доработать документацию «люксового» автомобиля, чтобы унификация с ВАЗ 2101 была максимально возможной.

Предохранители для системы печки и вентиляции

На ВАЗ 2103 установлены несколько предохранителей, которые отвечают за работу системы печки и вентиляции. Каждый предохранитель имеет свой определенный тип и расположение на автомобиле.

Основной предохранитель для системы печки находится в блоке предохранителей, расположенном на торпедо. Обычно этот предохранитель имеет надпись «Печка» или «Защита печки». Его номинал составляет 10 ампер.

Также в системе печки может быть установлен дополнительный предохранитель, называемый «12 В». Его задача заключается в защите дополнительных устройств, подключенных к системе печки. Данный предохранитель имеет номинал 10 ампер и расположен, как правило, в блоке предохранителей на торпедо.

Для работы вентиляционной системы ставится предохранитель номиналом 10 ампер. Он расположен в блоке предохранителей на торпедо и имеет надпись «Вентиляция». Также возможно наличие дополнительного предохранителя «12 В» для защиты дополнительных устройств, подключенных к системе вентиляции.

Проверить и заменить предохранители необходимо при возникновении проблем со системой печки и вентиляции. Для этого следует открыть блок предохранителей на торпедо, найти нужный предохранитель и проверить его состояние. При обнаружении предохранителя, который выглядит перегоревшим или имеет разрыв, его следует заменить на новый предохранитель с таким же номиналом.

Предохранители ВАЗ 2103:

Предохранители в автомобиле ВАЗ 2103 выполняют важные функции, обеспечивая безопасную работу электрооборудования. Всего в автомобиле используется несколько типов предохранителей, каждый из которых отвечает за определенную систему или устройство.

Номер предохранителя	Назначение
1	Основной предохранитель, который защищает главную цепь электрооборудования автомобиля.
2	Предохранитель освещения салона. Отвечает за работу салонной подсветки, прикуривателя и других элементов.
3	Предохранитель системы зажигания. Регулирует работу системы зажигания, включая свечи зажигания и катушку зажигания.
4	Предохранитель габаритных огней. Защищает систему габаритных огней автомобиля.
5	Предохранитель электрооборудования двигателя. Отвечает за работу различных систем и устройств двигателя, таких как система охлаждения, зарядка аккумулятора и др.

Правильное использование предохранителей в ВАЗ 2103 предотвращает перегрузку электрических цепей и защищает автомобиль от возможных повреждений. Регулярная проверка и замена предохранителей при необходимости поможет сохранить надежность работы электрооборудования и обеспечит безопасность во время эксплуатации автомобиля.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

Номер предохранителя	Сила тока,А	Защищаемые цепи
F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар; F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный 7,5А — Коричневый

Расположение предохранителей в салоне

На автомобиле ВАЗ 2103 предусмотрены предохранители для защиты электрических цепей различных систем и устройств. Расположение предохранителей в салоне включает несколько точек:

• Бортовая панель — здесь расположены основные предохранители, включая предохранители для системы зажигания, освещения, отопления и вентиляции.
• Под рулем — в этом месте установлены предохранители для системы питания и электрооборудования.
• Центральная консоль — здесь находятся предохранители для системы аудио и электроподъемников стекол.
• Карманы дверей — некоторые модели могут иметь предохранители для электрического замка и зеркал заднего вида в карманах дверей.

Удобное расположение предохранителей в салоне ВАЗ 2103 позволяет водителю легко найти нужный предохранитель в случае необходимости замены. В случае перегорания предохранителя рекомендуется обращаться к инструкции по эксплуатации автомобиля для определения типа и назначения каждого из предохранителей.

Предохранители для системы освещения

Система освещения в автомобиле ВАЗ 2103 состоит из нескольких элементов, которые обеспечивают безопасность и комфорт при движении в темное время суток. Для защиты от перегрузок и короткого замыкания в систему освещения установлены предохранители различных типов.

Главный предохранитель для системы освещения расположен в блоке предохранителей, который находится под панелью приборов автомобиля. Он защищает целую группу электрических цепей, таких как фары, фонари заднего хода, габаритные огни и тахометр. Если главный предохранитель перегорает, то вся система освещения перестает работать и требуется замена предохранителя новым.

Кроме того, в системе освещения ВАЗ 2103 присутствуют предохранители для отдельных групп ламп. Их задача — защита каждой цепи от перегрузки. Так, предохранители могут быть установлены для фар, задних фонарей, противотуманных фар, освещения салона и других элементов освещения. Если одна из ламп перегорает, предохранитель сработает и обеспечит безопасность цепи, предотвращая ее повреждение.

Из-за высокой вибрации и тепловых нагрузок в некоторых цепях системы освещения может использоваться более надежный тип предохранителя — стеклянный корпусной. Он обеспечивает дополнительную защиту от повреждений и перегрузок.

Замена вышедших из строя предохранителей в системе освещения ВАЗ 2103 необходима для быстрого восстановления работоспособности ламп и обеспечения безопасного движения. При замене предохранителей следует использовать те же типы, что и установлены изначально. При возникновении проблем с системой освещения рекомендуется обратиться к специалисту, который ответит на все вопросы и проведет необходимые ремонтные работы.
