Монтажный блок предохранителей ваз 2109 — 21099 с карбюраторными моторами

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

• по напряжению;
• по сопротивлению.

В первом случае необходимо:

1. Перевести мультиметр в режим измерения напряжения.
2. Включить проверяемую цепь, например, освещение, печку и т. д.
3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

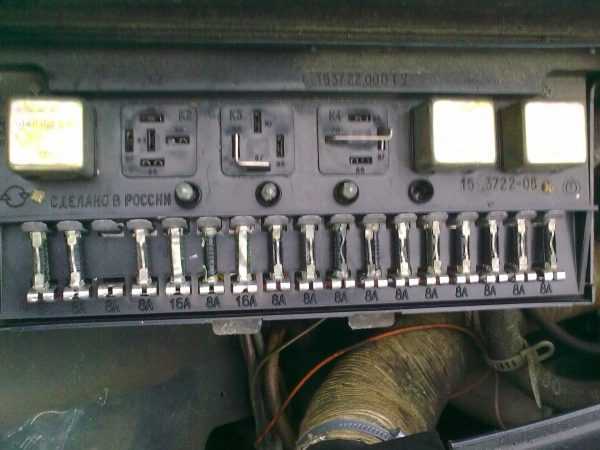

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

• 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
• 20 А — 16 А;
• 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации

Что делать, если не работает прикуриватель в машине: пошаговая инструкция

1. Проверка устройства-потребителя. Если ваши электронные устройства перестали работать от прикуривателя, подключите их к другим гнездам, чтобы проверить, заряжаются ли гаджеты от других источников. Если устройство получает питание, то не исправен сам прикуриватель.
2. Поиск предохранителя прикуривателя.В салоне или под капотом есть предохранитель, который отвечает за прикуриватель. Найдите его. Инструкция по эксплуатации транспортного средства подскажет, где точно располагается это устройство. Руководство содержит схему расположения предохранителей. Все предохранители обозначены номерами. Найдите на схеме тот, от которого питается прикуриватель. Затем проверьте его реальное местонахождение в блоке предохранителей.
3. Проверка предохранителя.Вам понадобится мультиметр. Включите на нем режим проверки целостности или прозвонки цепи. Он помечен значком, изображающим несколько параллельных дуг. Красный и черный щупы присоедините к разным сторонам предохранителя. Мультиметр должен подать звуковой сигнал. Наличие сигнала говорит о том, что предохранитель работает. Еще раз проверьте, что вы продиагностировали именно тот предохранитель, который отвечает за прикуриватель. Если вы не ошиблись с предохранителем и при проверке есть звуковой сигнал, значит проблема не в нем.

Если же мультиметр не издает сигнал, то предохранитель не работает и его нужно поменять.

Замена перегоревшего предохранителя. В 90% случаев, если не работает прикуриватель в машине, то это связано с предохранителем. Если это действительно так, просто замените его. Извлеките неработающую деталь из съемника. Скорее всего, вы заметите на корпусе предохранителя следы черного цвета.

Это говорит о том, что деталь сгорела. Воспользуйтесь новым предохранителем. Но он должен подходить под определенные стандарты. С ними можно ознакомиться в руководстве по эксплуатации вашей машины. Чаще всего применяются предохранители на 15 ампер. Поставьте новый элемент на место неисправного

Осторожно надавите на него, чтобы он плотно разместился в разъем.

Предупреждение! Не берите предохранитель, номинал которого не совпадает с тем, который рекомендует использовать производитель автомобиля. Иначе появятся проблемы с проводкой, она может перегреваться и даже возгораться.

Включив зажигание, вставьте какой-либо электронный прибор в разъем прикуривателя. Если прибор заработал, то вас можно поздравить! Если же нет, то приступайте к дальнейшим шагам по диагностике неисправности.

Проверка напряжения в блоке прикуривателя. Мультиметр должен находиться в состоянии постоянного напряжения (режим DCV или V-). Такой режим предполагает разные диапазоны измеряемого напряжения. Нам нужно измерить 12В, поэтому ставим переключатель на показатель 20В. Красный щуп соединяем с центральным контактом разъема прикуривателя, щуп черного цвета подключаем к внешней стороне разъема. Включите зажигание и наблюдайте за экраном мультиметра. Если на нем появился показатель в районе 12В, то в разъеме есть питание, а значит, он работает. Если цифры другие, то выполните следующий шаг.

Проверка гнезда прикуривателя на наличие посторонних предметов. Проверьте, нет ли в разъеме соринок или посторонних элементов. Из-за них контакт может ослабевать. Зубочисткой почистите внутреннюю часть гнезда. По мере необходимости воспользуйтесь пылесосом.

Повторно проверьте, работает ли разъем прикуривателя. Замените его, если он по-прежнему не функционирует.

Расположение и электросхема

На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60. В них устанавливаются плавкие предохранители (далее — ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Основным различием этих двух типов БП является:

• разное обозначение деталей устройства;
• различный номинал предохранителей;
• кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства .

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер	Предназначение
1	Отвечает за функционирование элементов очистки передних фар.
2	Это реле определяет работоспособность движка для омывания заднего стекла.
3	Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4	Защищает от поломки моторчик дворников лобового стекла.
5	При помощи этих перемычек можно определить, работает ли лампа или нет.
6	Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8	Лампы фары дальнего света.
9	Лампы фар ближнего света.
11	Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
12	Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Ниже приведена таблица с объяснением каждой детали устройства.

Также рассмотрим предназначение реле.

Номер	За что отвечает
К1	Без этого компонента невозможна работа движка омывателя заднего стекла.
К2	Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3	Отвечает за работу движка очистителя лобового стекла.
К4	Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5	Этот компонент обеспечивает работоспособность ламп .
К6	Эта деталь обеспечивает работу устройства .
К7	Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8	Клаксон.
К9	Защищает от перенапряжения вентилятор охладительной системы.
К11	Обеспечивает работоспособность устройства подогрева заднего стекла.
К12	Лампы ближнего света.

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

K1 — реле включения очистителей фар; K2 — реле-прерыватель указателей поворота и аварийной сигнализации; KЗ — реле очистителя ветрового стекла; K4 — реле контроля исправности ламп; K5 — реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7 — реле включения обогрева заднего стекла; K8 — реле включения дальнего света фар; K9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители.

Очень часто владельцы девяточек спрашивают: а где находиться предохранитель или реле печки на ваз 2109? Ответ: предохранителя и реле печки для ваз 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка, смотрите фото ниже.

В последних моделях ваз печка запитана через замок зажигания напрямую.

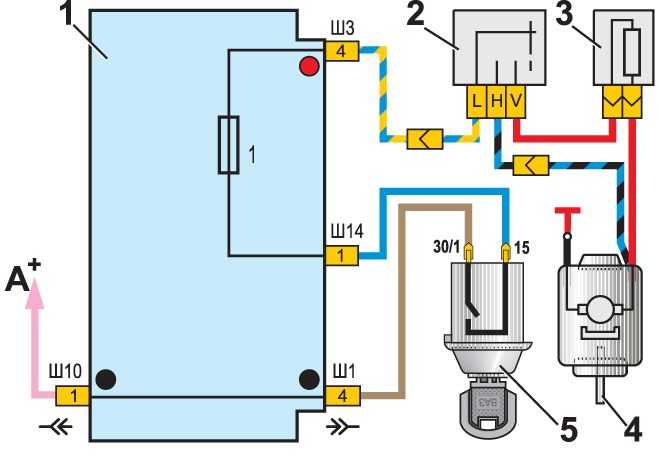

Схема подключения вентилятора отопителя ВАЗ 2107.

На следующей схеме показано, как работает вентилятор печки (4). Питание от аккумуляторной батареи через монтажный блок (1) поступает на выключатель зажигания (5) и обратно на монтажный блок (1). В монтажном блоке (1) он проходит через предохранитель F1 (10 ампер) и идет к кнопке переключения скоростей печки (2). Кроме того, мощность кнопки передается либо через сопротивление (3) на двигатель (4), либо непосредственно на двигатель печи (4).

Вентилятор печки ВАЗ не будет работать, если один из его узлов неисправен. Определить, почему не работает вентилятор печки ВАЗ 2107, можно:

1. Неисправность в монтажном блоке.
2. Подгорели контакты переключателя оборотов вентилятора печки.
3. Сгорел резистор для регулирования скорости.
4. Неисправность самого мотора печки.

Давайте подробнее рассмотрим каждый из недостатков.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздух, первым делом нужно посмотреть, исправен ли предохранитель F1 в монтажном блоке. Обычно при сгорании этого предохранителя обогреватель заднего стекла и фонари заднего хода перестают работать вместе с печкой. Этот предохранитель должен быть на 10 ампер. Ни больше ни меньше. Если поставить предохранитель меньшего номинала, он будет гореть постоянно, а если поставить предохранитель более высокого номинала, возможно взорвать монтажный блок. Если у вас предохранитель большего размера (как показано на рисунке ниже), это увеличивает вероятность того, что монтажный блок выйдет из строя, и польза от кнопки переключения передач не будет достигнута. Как узнать, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берем и вытаскиваем из панели кнопку переключателя скоростей и отсоединяем от нее провода. Далее плотно подключаем один конец светового индикатора к массе и поочередно вставляем другой конец в снятые колодки отсоединенных от кнопки проводов. В этом случае необходимо включить зажигание!

Если индикатор не загорается, питание не поступает на переключатель скорости и, скорее всего, неисправен монтажный блок.

Если лампочка при проверке одного из контактов загорается, неисправна кнопка или еще что-то. Как узнать? Очень простой! Для этого делаем перемычку из обычного провода, от контакта, при проверке которого загорелась лампочка, к одному из двух других контактов. Мотор печки будет работать, если кнопка неисправна. Если двигатель выходит из строя, значит неисправен именно он.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на максимальных оборотах, значит, сгорел балластный резистор.

В этом случае просто измените его. Находится под торпедой примерно по центру, ближе всего к водительской стороне.

Неисправность в самом моторчике печки.

Перед снятием панели и перемещением салона убедитесь, что масса, идущая от двигателя печки к кузову, хорошо прилегает. Часто бывает, что эта нить просто загнивает.

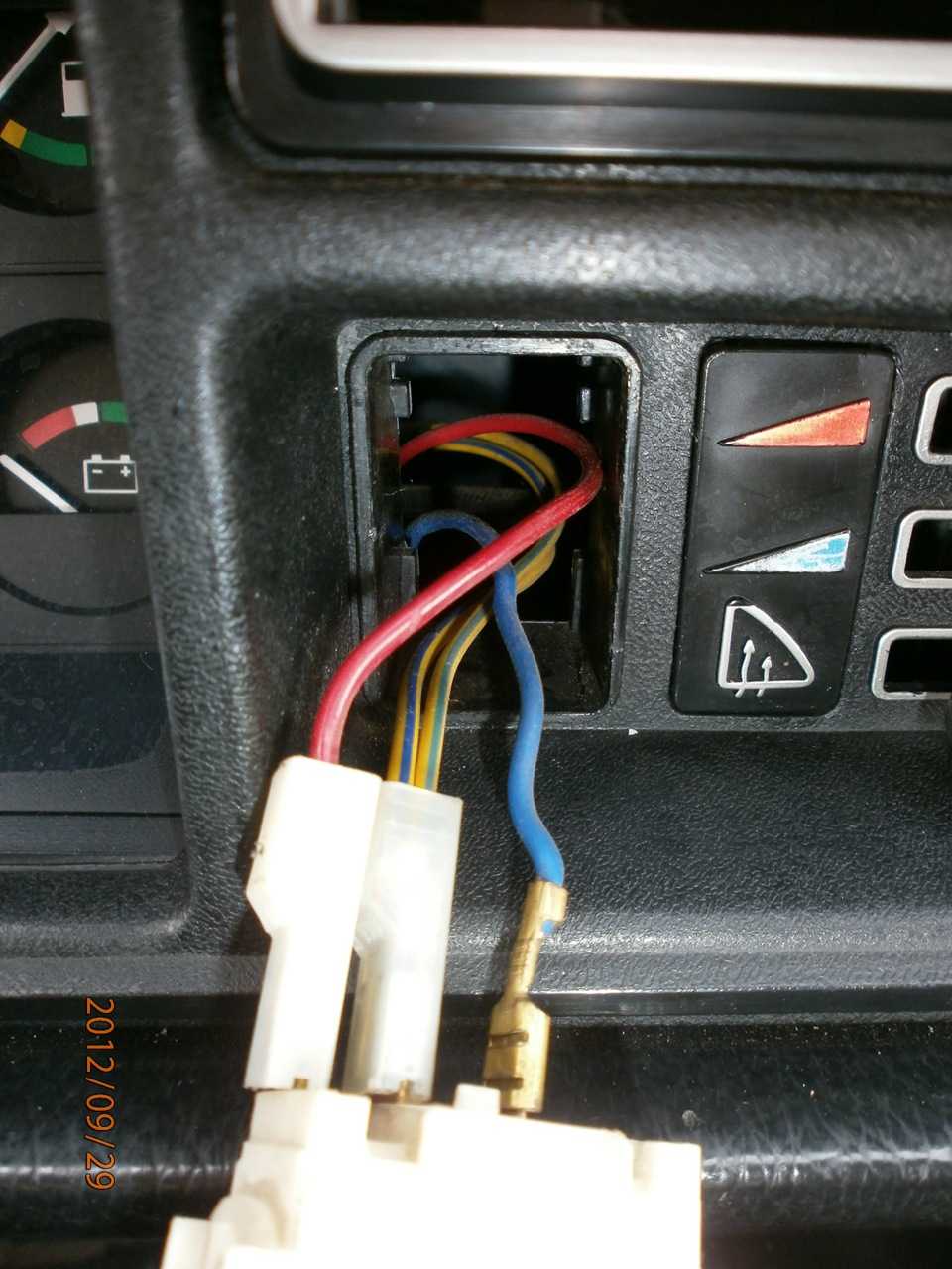

Если есть мультиметр, можно поиграть. Для этого вытащите кнопку переключения передач, отсоедините от нее контакты. Теперь в режиме непрерывности подключите один щуп мультиметра к земле и проверьте провода друг с другом один за другим. При работающем двигателе и балластном резисторе мультиметр издаст звуковой сигнал при проверке двух из трех проводов. Если балластный резистор неисправен, мультиметр издаст звуковой сигнал при проверке одного из трех проводов, а если двигатель печки вышел из строя или не имеет контакта с землей, мультиметр будет молчать.

Если хотите узнать, как заменить моторчик печки, прочтите эту статью!

Если в автомобиле постоянно перегорает предохранитель, это повод начать искать короткое замыкание или причину перегрузки в электрической цепи. Стоит проверить режимы работы моторов: плита, стиральная машина, дворники. Часто токи при включении фар становятся большими, размерными.

Расшифровка блока предохранителей и реле ВАЗ 2109 2108 21099, нового образца

1.	8А	Запасной предохранитель
2.	8А	Запасной предохранитель
3.	8А	Запасной предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

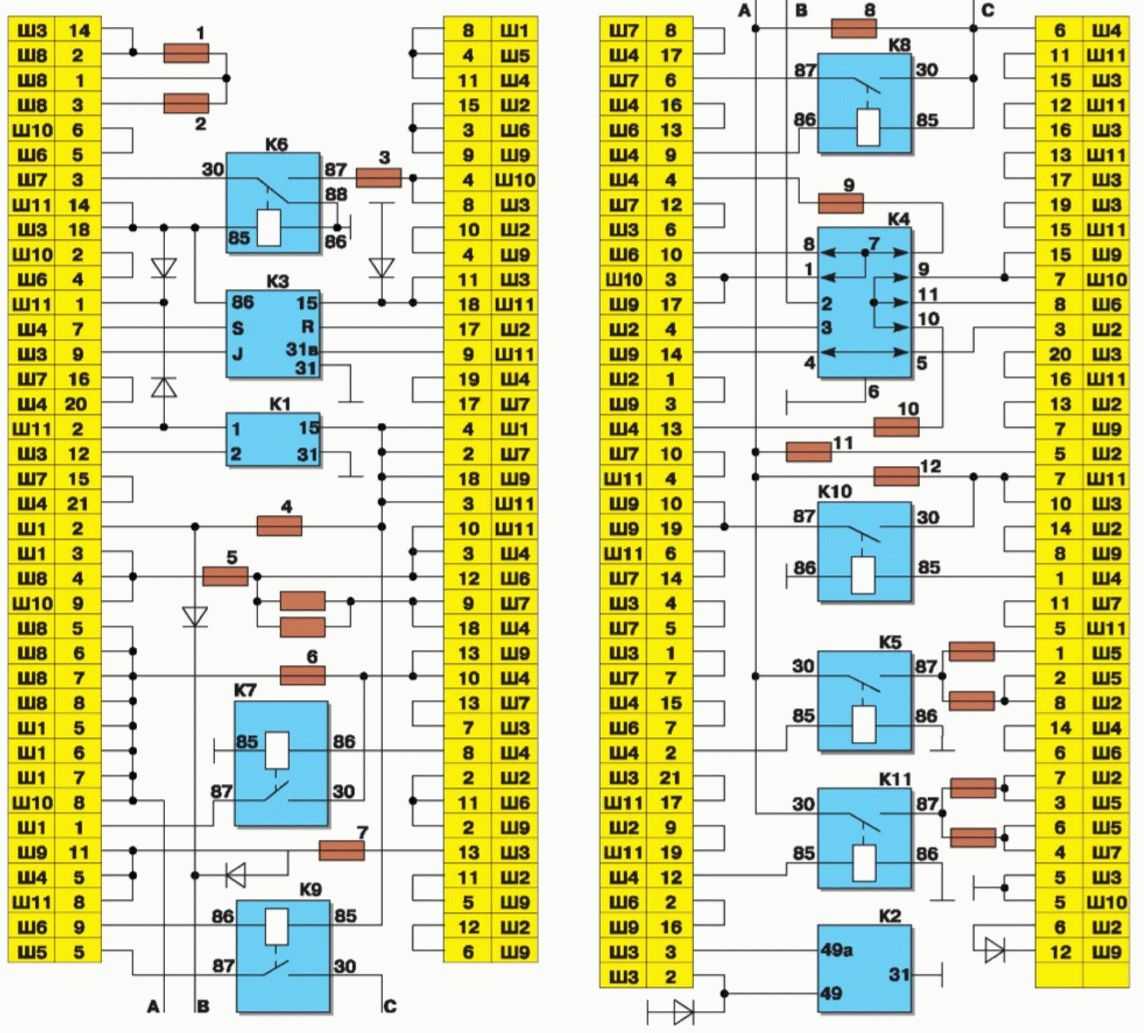

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

K1 — реле времени омывателя заднего стекла;K2 — реле-прерыватель указателей поворота и аварийной сигнализации;KЗ — реле стеклоочистителя;K4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);K5 — реле включения дальнего света фар;K6 — реле включения фароочистителей; K7 — реле питания стеклоподъемников;K8 — реле включения звукового сигнала;K9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;K10 — реле включения обогрева заднего K11 — реле включения ближнего света фар.

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

• К1 – реле очистителя фар;
• К2 – реле поворотников и аварийной сигнализации;
• К3 – реле стеклоочистителя лобового стекла;
• К4 – реле исправности ламп;
• К5 – реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогрева заднего стекла;
• К8 – реле дальнего света фар;
• К9 – реле ближнего света;
• F1-F20 – предохранители.

Номера штекеров блока ВАЗ 2109-09-099 для салона:

• Ш1-Ш4 – соединяется со жгутом приборной панели;
• Ш9 – соединяется с задним жгутом.

Номера для соединения в моторном отсеке:

1. Ш5, Ш6 – соединяется передний жгут;
2. Ш7,Ш8 – соединяется жгут проводов левого брызговика;
3. Ш11 – соединяется жгут проводов короба воздухопритока.

В ваз 2109 как и во всех автомобилях семейства ваз используется коробка с предохранителями, чтобы обезопасить ваш автомобиль от коротких замыканий. Если кратко, у вас возникло короткое замыкание или же где-то в цепи повышенное напряжение, перегорает предохранитель, а не проводка. Каждый предохранитель отвечает за определенный электро прибор или датчик в вашем автомобиле, так вот о том какой предохранитель в блоке предохранителей на ваз 2109 за что отвечает, поговорим в этой статье.

Часто многие водителя ваз 2109 задаются вопросом, а где же у меня блок предохранителей в моей любимой девятке, так вот специально для вас я подготовил эту гифку, смотрим ниже.

Где находится блок предохранителей ваз 2109

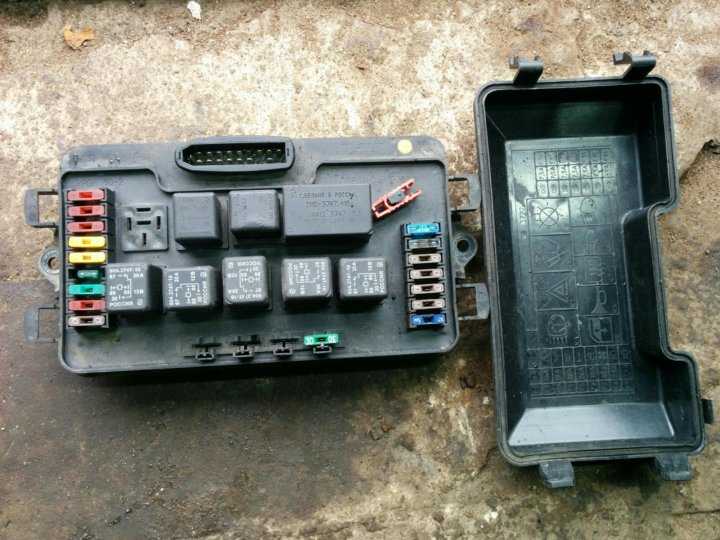

Блок предохранителей 2114-3722010-60

Каждый предохранитель в БП отвечает за определенную цепь, вот сводная таблица.

Номер предохранителя	Сила тока	Цепь, которую он защищает
F1	10А	Резервный предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3	10А	Задние фары стоп-сигнала, плафон подсветки салона
F4	20А	Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Правая фара дальнего света
F16	15А	Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальних фар
9	Лампы ближних фар
11	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12	Работа клаксона

Блок предохранителей 17.3722

1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8
4	16
5	8
6	8
7	8
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8
10	8
11	8
12	16
13	8	Правая фара (дальний свет)
14	8
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
К1	Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Как проверить обогрев?

Для этого нужно обернуть щуп вольтметра алюминиевой фольгой и прижать пальцем фольгу и перемещать вдоль токопроводящих нитей. Так можно обнаружить место обрыва нитей.

Первоначально вольметр будет показывать напряжение 6В. Если он отображает 12 В, значит в этом месте и есть обрыв нити со стороны между точкой подсоединения вольметра и стороны обогревателя. Если напряжение ниже 0 В, то токопроводящая полоска имеет обрыв со стороны между точкой подсоединения вольт метра и стороны обогревателя.

Омметром рекомендуется измерить сопротивление токопроводящей полоски между боковой клеммой обогревателя и центром полоски. Секция полоски с разрывом будет иметь в два раза более высокое сопротивление, чем сопротивление остальных полосок.

Отремонтировать токопроводящую полоску можно с помощью токопроводящей массы: клей, смешанный с металлической стружкой, специальный материал. Также потребуется изолента, растворитель, щетка. Растворителем нужно очистить область стекла в месте разрыва токопроводящей полоски обогревателя. Изолента потребуется в качестве трафарета. Нанесите токопроводящую массу, снимите липкую ленту. Через сутки можно удалить излишки.
