Схема блока предохранителей ваз 2112 и реле: расположения, какой за что отвечает

Поиск реле бензонасоса и устранение неисправностей

Как известно, для того, чтобы запустить любой процесс, будь он механический или электрический нужен источник энергии. И реле тем самым представляет своеобразный пусковой механизм, ведь его работа заключается в соединении расположенных внутри контактов, замыкающихся при воздействии электрического тока. The following two tabs change content below.

Об эксперте:

Fan-avto Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Если рассматривать лично реле бензонасоса ВАЗ-2112, то в его эксплуатации наблюдается определённая специфика. А так же случается так, что многие автолюбители просто не знают где именно расположено это реле, и как исправить неисправность во время выхода её из строя.

Принцип работы

Практически все реле которые монтируются на российские автомобили являются идентичными. В большинстве своём они отличаются количеством контактов с пятью от четырёх, и в последнем, как правило, отсутствует центральный вход.

Сила тока, измеряемая в Амперах, также почти одинаковая и составляет порядка 30 — 40А.

Реле на фото 30 Ампер.

Подключение реле к сети производится с помощью пластмассовой колодки (штекера – прим.), и когда электрический ток достигает катушки внутри реле и начинается процесс намагничивания, далее происходит её замыкание и цепь соединяется.

Реле в дополнительном блоке предохранителей

Расположение дополнительного блока реле в салоне автомобиля

Реле бензонасоса расположено с левой стороны ног переднего пассажира, там, где расположено рядом три реле и три предохранителя.

После демонтажа, убираем её в сторону

Реле бензонасоса находится ровно посередине под цифрой «5». Рядом, также расположен и предохранитель под цифрой «3».

Добавочный блок

Проверка работоспособности

Для того, чтоб проверить предохранитель бензонасоса, достаточно лишь осмотреть его и при необходимости заменить на заведомо рабочий.

А чтобы проверить реле бензонасоса есть несколько методов:

Самый простой способ – это заменить старое реле на заведомо исправное.
Если же такого под рукой нет, можно воспользоваться обычным мультиметром.

Устройство монтажного блока

На ВАЗ 2114 устанавливается монтажный блок предохранителей артикула 2114-3722010, ставший заменяемой модификацией блока 17.3722, стоявшей в «восьмерках» и «девятках». Отличие новых блоков от старых — в обозначении и номинале предохранителей, обозначениях разъемов и реле, а также в отсутствии реле-прерывателя для омывания заднего стекла и реле вентилятора охлаждения двигателя. Две последние цифры, дополняющие артикул, указывают на комплектацию блока тем или иным реле. Инжекторные вариации ВАЗа предполагают установку аналогичного блока с несколько видоизмененной схемой подключения вентилятора охлаждения радиатора.

Монтажный блок — ноу-хау, к которому шел автопром очень долго

Основное устройство блока представляет собой:

пластиковый корпус;
одна или несколько печатных плат;
реле;
предохранители;
разъемы для подключения блока к электросистеме автомобиля.

Печатная плата изготавливается либо традиционно — из фольгированного стеклотекстолита, либо как усовершенствованный вариант — пластиковая плата на разъемах. Стеклолит более надежен, но ремонт платы возможен только с использованием паяльника. Пластик — недорог, замена деталей осуществляется без специальных инструментов и оборудования.

Устройство и типы реле, используемых в монтажных блоках, по принципу действия различаются на:

электромагнитные;
специализированные.

Обычное электромагнитное реле срабатывает при подаче и отключении напряжения. С его помощью включаются стеклоподъемники, фары, отопитель и т.д.

Специализированные реле оснащены электронным блоком, обеспечивающим периодичность работы того или иного компонента. На них подключены сигналы поворота, аварийная сигнализация, стеклоочистители.

Назначение реле, его схема и контакты указываются на корпусе. Во избежание возможных ошибок информационной панелью служит и крышка монтажного блока, здесь располагается схема и вся информация о назначении и расположении предохранителей.

На смену цилиндрическим предохранителям пришли прямоугольные ножевые. Плавкая вставка внутри предохранителя и два плоских контакта сделали монтаж и замену предохранителей менее трудоемкой. Порой применяют и многоразовые биметаллические предохранители. Исправно работающая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной набор. Тем более что определить неисправный предохранитель, зачастую, можно визуально.

Основное предназначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным для любого автолюбителя с минимальными познаниями в электротехнике.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание! Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка: 1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание! А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

оплавился жгут проводов над выхлопным коллектором;
повреждены или оплавились провода под ковролином;
межвитковое замыкание в электродвигателе насоса;
повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Как определить, что датчик скорости не работает

Следует сразу обращать внимание на такие признаки неисправности, как:

нет минимальной стабильности;
спидометр не работает должным образом или вообще не работает;
повышенный расход топлива;
пониженная тяга двигателя.

Также бортовой компьютер мог выдать ошибку об отсутствии сигналов на DSA. Конечно, если на машине установлен БК.

Расположение датчика скорости

Чаще всего неисправность вызвана обрывом цепи, поэтому в первую очередь необходимо провести диагностику ее целостности. Для начала нужно отключить питание и осмотреть контакты на предмет окисления и загрязнения. В этом случае необходимо очистить контакты и нанести Литол.

Часто провода обрываются возле вилки, потому что именно там они гнутся и изоляция может потрепаться. Также необходимо проверить сопротивление в контуре заземления, которое должно быть 1 Ом. Если проблема не устранена, стоит проверить работу датчика скорости. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, а также на других часто устанавливают датчик, работающий по эффекту Холла (как правило, он излучает 6 импульсов за один полный оборот). Но есть и датчики другого принципа – язычковые и индуктивные. Давайте сначала рассмотрим наиболее популярную проверку DSA, основанную на эффекте Холла. Это датчик с тремя контактами: земля, напряжение и импульсный сигнал.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Рис. 2 Снятие боковой крышки

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Самыми распространёнными виновниками являются:

оплавился жгут проводов над выхлопным коллектором;
повреждены или оплавились провода под ковролином;
межвитковое замыкание в электродвигателе насоса;
повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

Фигурной
крестовой отверткой выкрутите защелку у переднего края панели.
Переверните
плату.
Отсоедините
фишки контактов.
Извлеките
блок наружу.

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В

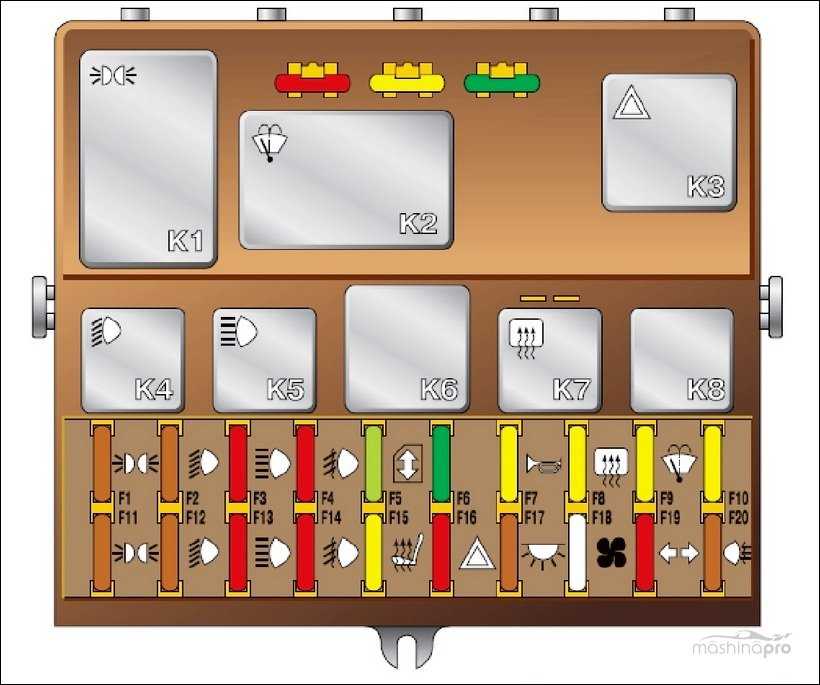

основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего «семейства». Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя		Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
«родственных» моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
«прозвонить» элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Где находятся монтажный и дополнительные блоки?

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В более ранних версиях черный ящик устанавливался под капотом.

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

Основной блок предохранителей. Расположен в удобном месте – слева от руля;

Если вы вдруг выломали этот блок, не переживайте вы всегда можете заказать новый здесь.

Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Рекомендуется изучить каждый черный ящик, чтобы при необходимости без труда провести установку новых предохранителей.
