Схема и расшифровка предохранителей на ВАЗ-2107
Каждая плавкая вставка на «семерке» имеет свой номинал, соответствующий защищаемой нагрузке. Это не только обеспечивает бесперебойную работу потребителей в стандартном режиме, но и гарантирует разрыв цепи в случае короткого замыкания.
Ампераж флажков обозначен цветом корпуса:
- 7.5А – коричневый;
- 10А – красный;
- 15А – голубой;
Предохранитель на 20А обозначен желтым цветом.
Авто с инжекторным двигателем
F1 в салонном блоке на ВАЗ-2105 и -2107 с впрысковым мотором стоит между плюсом аккумулятора и контактами главного реле. Данный предохранитель защищает по схеме все датчики системы управления инжектором, форсунки и лямбда-зонд.
F2 установлен в цепи постоянного питания ЭБУ, защищает работу энергозависимой памяти. F3 включен в разрыв розового провода, идущего к реле бензонасоса.
Схема блока предохранителей.
Автомобили с карбюраторным двигателем
На модели 2104 F1 дополнительно защищает дворники и насос омывателя заднего окна. Номинал F5 и F7 – 16 или 20А, т.к. приборы, питаемые через эти предохранители, отличаются повышенным энергопотреблением.
Не защищаются плавкими вставками следующие узлы электрооборудования:
- обмотки реле зажигания и света фар;
- цепи стартера и зарядки аккумулятора.
Для удобства замены на внутреннюю сторону крышки МБ нанесены описание предохранителей и пиктограммы потребителей.
Замена блока предохранителей ВАЗ 2107 на новый
Последовательность замены блока предохранителей ВАЗ 2107:
- Снять клемму (или обе) аккумуляторной батареи.
- Демонтировать фильтр воздушный.
- Отключить жгут в нижней части блока предохранителей.
- Снять крышку перчаточного отсека.
- Отключить второй жгут от блока предохранителей.
- Демонтировать два болта крепления блока.
- Установить новый блок предохранителей.
- Подключить электропроводку к новому блоку.
- Смонтировать конструкцию в обратной последовательности.
- Подключить клеммы аккумуляторной батареи (сначала положительную, затем отрицательную).
Блок реле и предохранителей является сердцем электрооборудования автомобиля. От его исправной работы зависит работоспособность всех электрических систем машины.
Монтажный блок предохранителей на ВАЗ 2107
Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

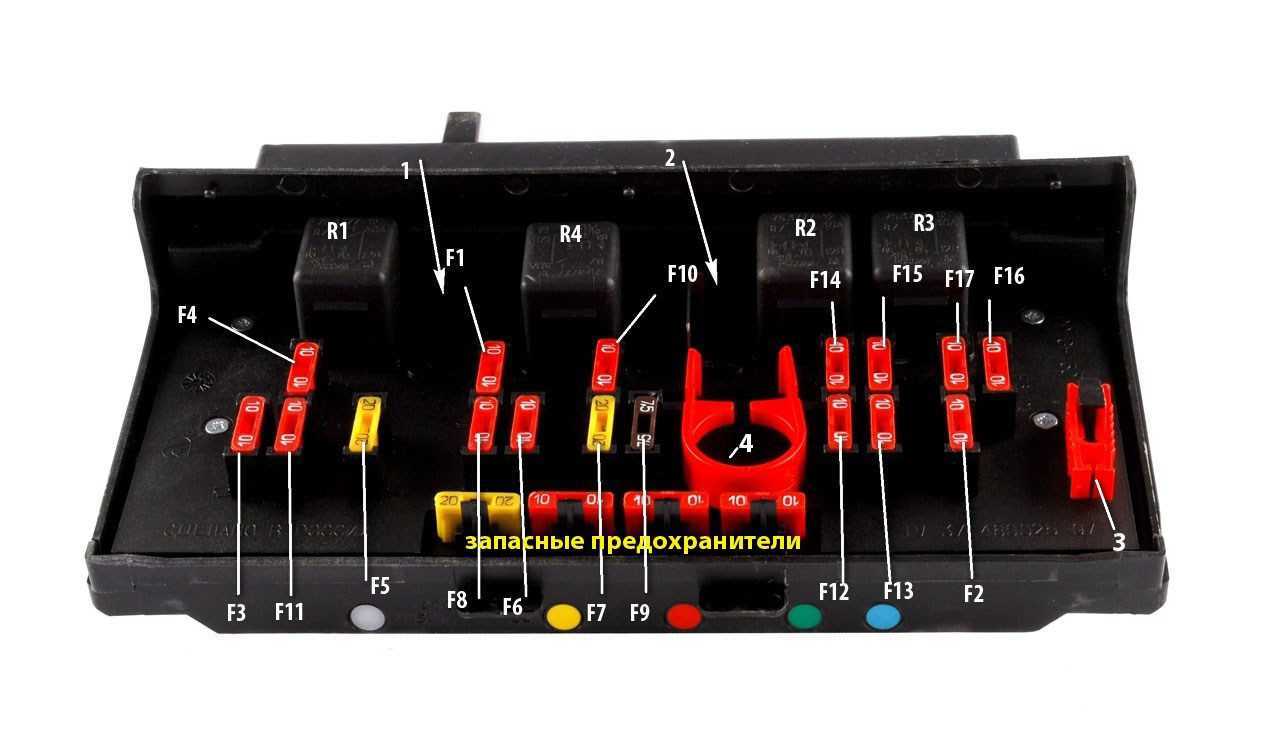

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока
- Управление обогревателем заднего стекла.
- Управление электроочистителями и двигателем омывателя фар (при их наличии).
- Управление звуковых сигналов (вместо реле установлена заглушка).
- Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
- Управление электролапами дальнего света фар.
- Управление электролампами ближнего света.
Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.
| № | Что защищает | Номинальный ток |
|---|---|---|
| 1 | Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. | 10 |
| 2 | Защита дворников лобового стекла. | 10 |
| 3 | В резерве | |
| 4 | В резерве | |
| 5 | Электронагреватель заднего стекла. | 20 |
| 6 | Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели. | 10 |
| 7 | Предохранитель вентилятора системы охлаждения и сигнала. | 20 |
| 8 | Цепи управления поворотников в режиме «аварийки». | 10 |
| 9 | Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ. | 10 |
| 10 | Контрольные лампы приборной панели. | 10 |
| 11 | Цепи включения ламп «стопов». | 10 |
| 12 | Цепи правой фары дальнего света. | 10 |
| 13 | Защита левой фары дальнего света и контрольной лампы. | 10 |
| 14 | Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. | 10 |
| 15 | Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. | 10 |
| 16 | Правая лампа ближнего света фар. | 10 |
| 17 | Левая лампа ближнего света фар. | 10 |

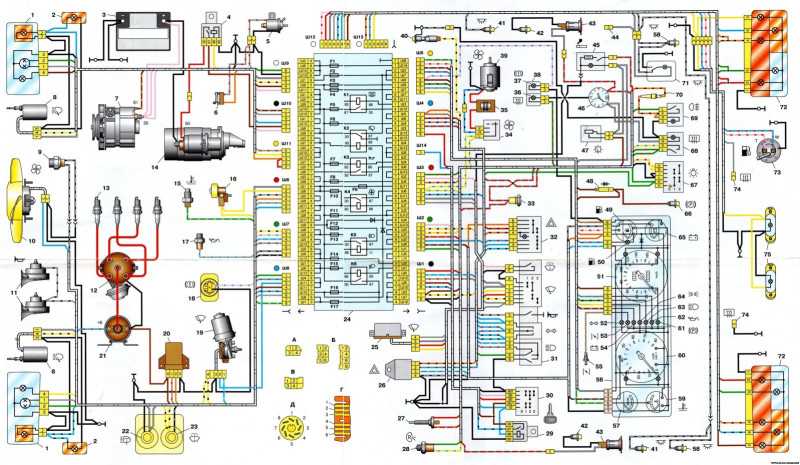

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:
Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.
Схема расположения элементов монтажного блока старого образца имеет следующий вид:
Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.
Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.
https://youtube.com/watch?v=O12Xn1N2qOU
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Руководство по демонтажу и замене
Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.
Самостоятельно меняем плавкие предохранители
Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.
Процедура замены осуществляется так:
- Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
- Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
- Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
- Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).
Замена плавких предохранителей противотуманных фар
При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.
Для проверки и замены выполните следующие действия:
- Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
- Используя отвертку, вам необходимо будет отжать два крепления.
- Затем снимите пластиковую вставку.
- Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.
1. Снимите два переключателя отверткой.
2. Нажмите на крепления колодки.
3. Извлеките вставку и достаньте устройство.
Меняем блок предохранителей
Снятие и замена блока с компонентами производится так:
- Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
- Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
- После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
- Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
- Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
- В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
В монтажном блоке предохранителей собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ и большинство плавких предохранителей, защищающих электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, сразу на металлической перегородке между отсеком двигателя и кабиной. Вот фото (верх лево):
Руководство по демонтажу и замене
Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.
Самостоятельно меняем плавкие предохранители
Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.
Процедура замены осуществляется так:
- Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
- Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
- Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
- Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).
Замена плавких предохранителей противотуманных фар
При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.
Для проверки и замены выполните следующие действия:
- Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
- Используя отвертку, вам необходимо будет отжать два крепления.
- Затем снимите пластиковую вставку.
- Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.
Меняем блок предохранителей
Снятие и замена блока с компонентами производится так:
- Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
- Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
- После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
- Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
- Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
- В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
Загрузка …
↑ Замена и ремонт
При потере работоспособности определенной системы автомобиля одной из причин отказа может оказаться перегорание предохранителя. Выход из строя защитного элемента провоцируют перегрузки или короткие замыкания в цепях.
Если функционал предохранителя распространяется на несколько систем, нужно проверить другую систему на работоспособность. Ее корректная работа означает исправность плавкой вставки, а проблему стоит поискать в другом месте.
↑ Замена плавких вставок
Мультиметром либо другим измерителем проводится прозвонка. Величина сопротивления исправного предохранителя находится возле нуля. В противном случае деталь подлежит замене. Детали меняются на аналоги такого же номинала по значению тока.
- Процедура замены плавкой вставки начинается с обесточивания системы.
- Крышка блока предохранителей снабжена фиксаторами, при обжатии которых открывается доступ к расположенным элементам.
- Визуально либо с помощью измерительного прибора выявляется деталь, вышедшая из строя.
- Пинцетом извлекается выгоревший элемент и меняется на новый. Закрывается крышка и подключаются клеммы аккумулятора.
Прежде чем устанавливать новый коммутационный элемент, необходимо обследовать защищаемые электрические цепи на вероятность появления коротких замыканий. При существовании такой проблемы перегорание защитных элементов будет повторяться с частой периодичностью. Также необходимо немного подпружинить контакты для улучшения качества передачи тока.
↑ Замена противотуманного предохранителя
Есть предохранитель, устанавливаемый обособленно от остальных, который служит для контроля противотуманной оптики. Его место – возле радиоприёмника, под заглушками. Доступ к нему открывается после демонтажа выключателей консоли, где находится приемник.
После отжатия фиксаторов вытаскивается пластиковая вставка. Извлечение с последующей заменой идет по стандартной процедуре.
Нумерация, номиналы и назначение предохранителей
Каждый из предохранителей в ВАЗ 2107 может обслуживать одну или несколько электрических цепей автомобиля. В случае выхода предохранителя из строя на конкретное устройство или систему автомобиля (либо несколько) не поступает питающее напряжение. В результате этого конкретное устройство теряет неработоспособность.
Не всегда выход из строя предохранителя является причиной неисправности. Во многих случаях перегорание предохранителя является следствием неисправности узла или системы.
К таким случаям относятся:
- короткое замыкание электропроводки автомобиля;
- подгорание контактов и разъемов;
- износ бензонасоса, электродвигателей приводов систем автомобиля (стеклоочистителя, вентилятора);
- неисправность электронного блока управления двигателем.
В случае отказа какой либо из систем автомобиля согласно приведенной ниже таблице и схеме расположения предохранителей определяют номер предохранителя, его расположение в блоке. Если данный предохранитель отвечает за несколько систем, следует проверить работоспособность другой системы. Если она работает корректно, скорее всего, предохранитель исправен, и проблема не в нем. После этого с помощью мультиметра или другого измерительного оборудования производят проверку работоспособности предохранителя методом измерения его сопротивления (прозвонки).
Прозвонку предохранителя следует делать только на демонтированном (вынутом) предохранителе. Сопротивление исправного предохранителя близко к нулю. В большинстве типов предохранителей нить его рабочей области видима на просвет либо находится вне корпусной части. Можно проверить предохранитель визуальным методом, однако нередки случаи ошибочного контроля, когда рабочая область имеет микротрещину.
Таблица 1. Назначение предохранителей ваз 2107 (подкапотный блок):
Схема расположения предохранителей
Где что находится в блоке
Перед тем как приступить к смене предохранителей ВАЗ 21053, необходимо ознакомиться с расположением и предназначением каждого из них, включая реле. На схеме блока предохранители обозначается английской буквой F и имеют каждый свой номер:
- F1 — сила электротока в 10 А, обеспечивает безопасность электроцепи системы отопления, фары заднего хода и реле подключения;
- F2 — обеспечивает безопасность электроцепи дворников для стекла и фар;
- F3, F4 — используются как запасные предохранители;
- F5 — сила тока в 20 А, необходим для безопасной работы отопительного прибора для заднего стекла и реле подключения;
- F6 — 10 А, обеспечивает безопасность электроцепи часов и прикуривателя;
- F7 — 20 А, нужен для работы сигнала и прочих звуковых элементов;
- F8 — 10 А, обеспечивает защиту поворотных фар и аварийки;
- F9 — 7,5 А, защищает задние ПТФ;
- F10, F11 — обеспечивают безопасность работы ламп внутри салона и торможения, а также стояночной лампы и показателя нагрева жидкости в радиаторе;
- F12, F13, F14 — защищают включение и выключение фар дальнего освещения, их регулятор, а также лампу освещения номеров;
- F15 — обеспечивает безопасность работы ламп габаритных фонарей и определенных приборов внутри машины;
- F16, F17 — предназначены для защиты фар ближнего освещения и омывательного реле.
«Ваз 2107» injektor mühərriki: 950,00 манатов, Bakı
- Bütün kateqoriyalar
- Şəxsi əşyalar
- Geyim və ayaqqabılar
- Saat və zinət əşyaları
- Aksesuarlar
- Uşaq məhsulları və oyuncaqlar
- Sağlamlıq və gözəllik
- Ev və bağ üçün
- Təmir və Tikinti
- Мебель və Interyer
- Məişət texnikası
- Qab-qacaq vƏ mətbəx ləvazimatları
- Bitkilər
- Elektronika
- Audio və video
- Kompüter aksesuarları
- Oyunlar, pultlar və proqramlar
- Masaüstü kompüterlər
- Komponentlər və monitorlar
0002 Planşet və Elektron kitablar
- Noutbuklar və Netbuklar
- Ofis avadanlığı və istehlak
- Telefonlar
- Nömrələr və СИМ-kartlar
- Фото Texnika
Hobbi və asudə
- Biletlər və səyahət
- Velosipedlər
- Kolleksiya
- Мусиги alətləri
- Idman və asudə
- Kitab və jurnallar
- Ovçuluq və balıqçılıq
- Tanışlıq
Nəqliyyat
- Avtomobillər
- Ehtiyat hissələri və aksesuarlar
- Su nəqliyyatı
- Motosikletlər və mopedlər
- Avtobuslar və xüsusi texnika
Daşınmaz əmlak 04 Mənzillər
Villalar, bağ evləri
Torpaq
Qarajlar
Xaricdə əmlak
Obyektlər və ofislər
İŞ və Biznes
- Иш
- Biznes üçün avadanlıq
- Xidmətlər
- Ərzaq
heyvanlar
- İtlər
- Pişiklər
- Quşlar
- Akvarium
- Digər heyvanlar
- heyvanlar üçün məhsul
Sayta GİRİŞ
+
- Şəxsi əşyalar
- Geyim və ayaqqabılar (6557)
- Saat və zinət əşyaları (13575)
- Aksesuarlar (4232) 0025
- Uşaq məhsulları və oyuncaqlar (379)
- Sağlamlıq və gözəllik (7737)
- Ev və bağ üçün
- Təmir və Tikinti (11137)
- MEBEL və Interyer (39482)
- Məişət texnikası (19548)
- Qab-qacaq və mətbəx ləvazimatları (7510)
- Bitkilər (625)
- Elektronika
- Audio və video (10803)
- тысячи пользователей (5000 тысяч человек) (4000 тысяч человек) в 4000 тысячелетий (несколько тысяч девятьсот тысяч тысяч тысяч тысяч четыреста тысяч тысяч четыреста тысяч тысяч тысяч четыреста тысяч тысяч тысяч тысяч тысяч тысяч новых тысяч разных тысяч в тысяча девятьсот шестьдесят тысяч тысяч тысяч четыре тысячи разных тысяч восемь тысяч тысяч тысяч разных тысяч разных тысяч комплектов разных комплектов аппаратов, у нас есть несколько сотен тысяч человек, у вас есть несколько сотен)
- Masaüstü kompüterlər (819)
- Komponentlər və monitorlar (2102)
- Planşet və elektron kitablar (671)
Noutbuklar v Netbuklar 9 000 6 000 6 000 8 000 4 000 6 000 4 000 000 6 000 4 000 000 6 000 4 000 4 000 из 4 000 000 6 000 4 000 4 000 4 000 4 000 000 6 000 4 000 4 000 4 6 000 4 000 4 6 000 4 000 4 000 4 000 4 6 000 4 000 4 000 4 000 4 6 000 4 000 4 )
- Nömrələr və SİM-kartlar (16195)
- Foto texnika (2487)
Hobbi və asudə
Замена блока предохранителей на Ваз 2107
Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:
- отключить “массу” от аккумулятора;
- демонтировать корпус воздушного фильтра;
- отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;
Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.
- демонтировать полку, находящуюся в салоне под “торпедой”;
- снять корпус “бардачка”;
- отстыковать второй жгут проводов от БП;
- открутить болты крепления БП (правый болт скрыт, его сразу не видно);
- демонтировать блок предохранителей;
- установить новый блок предохранителей;
- затянуть болты крепления;
- пристыковать жгут, идущий из салона;
- установить корпус “бардачка” и полку под “торпедой”;
- подключить к БП жгут проводов, идущий под капотом;
- установить корпус воздушного фильтра;
- подключить “массу” к аккумулятору.
Ваз 2107 блок предохранителей и реле описание
Электрооборудование автомобиля защищено плавкими предохранителями, установленными в монтажном блоке предохранителей и реле.
Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, обмотки реле включения ближнего и дальнего света фар не защищены предохранителями.
Все предохранители и вспомогательные реле смонтированы в отдельном блоке предохранителей, расположенном в отсеке двигателя. Кроме того, через монтажный блок осуществляется соединение пучков проводов отсека двигателя с пучком проводов панели приборов и с задним пучком. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рисунке в разделе «Распиновка блока предохранителей ваз 2107». Схема внутренних соединений монтажного блока представлена на рисунке в разделе «Схема блока предохранителей и реле ваз 2107».
До 1998 г. применялись монтажные блоки только типа 15.3722 (старого образца). С 1998 г. на части выпускаемых автомобилей стали устанавливаться блоки предохранителей и реле ВАЗ 2107 модели 40.3722 или 2105-3722010-17 повышенной надежности со штыревыми предохранителями. Все эти блоки имеют одинаковую схему внутренних соединений и полностью взаимозаменяемы.
В монтажных блоках 40.3722 или 2105-3722010-17 вместо предохранителей на 8 А ставятся предохранители на 10 А, а вместо 16 А — на 20 А.
На части автомобилей производства 80-х годов устанавливались монтажные блоки предохранителей и реле типа 15.3722, изготовленные в бывшей СФРЮ. Они были не разборными и ремонту не подлежали. В случае нарушения внутренних соединений они должны были заменяться новыми.

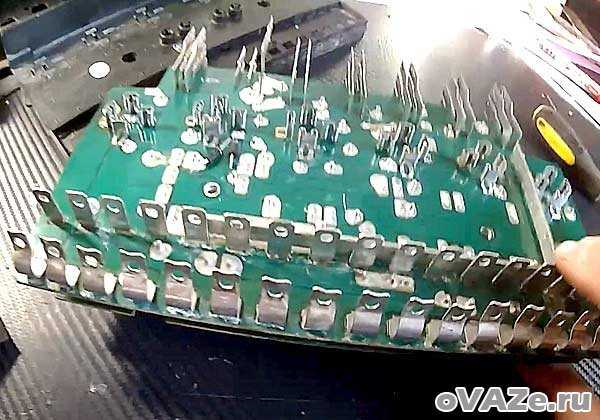

Блоки предохранителей и реле ваз 2107 отечественного производства можно разбирать и заменять у них блок печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рас соединение печатных плат.
