Устройство элементов в автомобиле
Производители концерна VAG каждую свою модель стремятся до предела насытить сложными устройствами и системами. Не стала исключением и эта модель VW – Transporter T5. Блоки управления расположены по разным местам машины и отвечают за работу того или иного узла. Защищает их работу от перегрузки в автомобильной сети, короткого замыкания блоки предохранителей Фольксваген Т5.
Они расположены в подкапотном пространстве и в салоне. Монтажные платы с деталями скомпонованы таким образом, чтобы владельцу транспортного средства было удобно найти их, проверить и, при необходимости, произвести замену сгоревшего предохранителя Volkswagen T5.
В зависимости от сложности устройства на один блок может быть одна или несколько вставок. Возможна и другая картина, когда за работу нескольких устройств отвечает один предохранитель.
Нужно отметить, что в разные годы выпуска на некоторых модификациях машин предохранители VW T5 могли иметь различное предназначение. Мы расскажем о расположении блоков на рестайлинговой модели 2013 года, которое соответствует многим версиям коммерческого автомобиля Т5.
Схема предохранителей в Фольксваген Транспортер T5
Кузов
Все модели Volkswagen T5 склонны к накоплению дефектов кузова. Металл к коррозии не склонен (оцинкован), но краска с него слетает регулярно.
Многие владельцы жалуются на отказавшие электрические стеклоподъемники или электропривод сдвижных дверей (стучат, вибрируют, замедляют темп или полностью отказывают подчиняться). С возрастом дают течь уплотнители боковых окон, и изнашиваются ролики сдвижных дверей.
Фиксаторы дверей должны обязательно смазываться при каждом техническом обслуживании. Похоже в данном случае об этом забыли.
Качество деталей интерьера тоже не дотягивает до идеального. При этом действует правило: чем больше средств, повышающих функциональность и комфорт, тем больше отказов. Страдают центральный замок, складной столик Мультивэна и электропривод кресел модификации Business. В общем, не доверяйте словам владельца, а сами проверяйте работу всех систем.
Складной столик – аксессуар популярный, дорогой и весьма ненадежный.
Не стоит ожидать многого от головных устройств старых версий с навигационной системой. До 2005 года они могли проигрывать только CD-диски. Позже появился DVD-ROM. Проигрывание СД-дисков стало возможным лишь после вмешательства — перепрошивки головного устройства. Более поздние системы работают и соображают быстрее, но по современным меркам – это техника каменного века. Частые проблемы с GPS антенной – еще один аргумент, чтобы отправить заводскую систему в отставку, а взамен установить более современной устройство.
Остальная часть интерьера страдает от типичных Фольксвагеновских дефектов, таких как стук пластиковых деталей и износ мягких покрытий.
Головное устройство с характерным износом покрытия клавиш.
Задние трубки кондиционера, расположенные в арке правого заднего колеса, могут прохудиться уже через 5-8 лет. Многие сервисы предлагают установку более долговечных шлангов, за что просят 20-30 тыс. рублей. А задняя печка перестает подчиняться из-за плохой влагозащиты блока управления. Окисляется плата, и корродируют контакты. Проблема характерна для машин, собранных после 2007 года. Зачастую работоспособность блока удается восстановить своими силами, в крайнем случае приходится менять сам блок (от 31 000 рублей).
Предохранители и реле в салоне Фольксваген Поло седан
Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.
Обозначение предохранителей с крышки блока
Описание
| 1 | Бронировать |
| 2 | 10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан |
| 3 | 5 / 7.5A Реле топливного насоса, блок управления двигателем |
| 4 | 7.5A Переключатели на рулевом колесе |
| 5 | Бронировать |
| 6 | 5А Блок управления приборной панелью |
| 7 | 5 / 15A Регулятор направления светового луча, освещение номерного знака |
| восемь | Форсунки 10А или резерв |
| девять | Блок управления ABS 5 / 7.5A, переключатель ASR / ESP |
| 10 | 5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания |
| одиннадцать | 5A Регулятор направления светового пучка, мотор-редукторы в блоках фар |
| 12 | 5A Джойстик регулировки зеркал заднего вида |
| 13 | 15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП |
| 14 | Блок управления подушками безопасности 5 / 10A |
| 15 | 5A Нагревательные элементы форсунки омывателя ветрового стекла |
| 16 | Блок управления парктроником 5 / 10А |
| 17 | 10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива |
| 18 | 5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре |
| 19 | 5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера |
| ветры | 5 / 10A Блок управления в комбинации приборов, подрулевые переключатели |
| 21 год | 10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения |
| 22 | Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания |
| 23 | 7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим) |
| 24 | 5А Блок управления силовым агрегатом, резисторы для наружных зеркал |
| 25 | 5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем |
| 26 год | 7.5 / 10A Блок управления гидроусилителем руля |
| 27 | 5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре |
| 28 год | Лямбда-зонд 10А |
| 29 | Катушки зажигания 20А |
| тридцать | Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов |
| 31 год | Форсунка цилиндра 10А |
| 32 | 10А Топливный насос, 30А Блок управления двигателем |
| 33 | 5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора |
| 34 | 7.5A Правый блок — фара (дальний свет) 20A Дальний свет |
| 35 год | 10А Блок управления двигателем |
| 36 | 10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе |
| 37 | 25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья |
| 38 | 7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП |
| 39 | 10 / 15A Правая фара (ближний свет) |
| 40 | 30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя |
| 41 год | Электродвигатель заднего стеклоочистителя 15А стакан |
| 42 | Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan |
| 43 год | 15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы |
| 44 год | Ультразвуковой датчик кражи 15А, противоугонная сирена |
| 45 | 15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы |
| 46 | 20 / 30A Блок управления блоком питания (звуковой сигнал) |
| 47 | 20 / 30A Электроагрегат (электродвигатель стеклоочистителя) |
| 48 | 25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака |
| 49 | 5 / 15A Фонарь заднего хода |
| 50 | 25 / 30A Блок управления двери водителя |
| 51 | 25 / 30A Блок управления дверью переднего пассажира |
| 52 | 30A Блок управления задней левой дверью, Блок управления задней правой дверью |
| 53 | 30А Обогрев заднего стекла |
| 54 | 15A Противотуманная фара |
| 55 | Катушки зажигания 15А |
| 56 | Реле обогрева лобового стекла 40А |
| 57 год | 5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре |
| 58 | 5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре |
| 59 | 10 / 15А Левый замок — фара (ближний свет) |
| 60 | Дневные ходовые огни 15А |
Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.
Места расположения реле в Volkswagen Transporter T5
Volkswagen Transporter T5 — это популярный коммерческий автомобиль, который широко используется для перевозки грузов и пассажиров. Для обеспечения надежной работы и контроля различных электрических систем в автомобиле, в Volkswagen Transporter T5 установлены различные реле.
Реле — это электронное устройство, которое ограничивает электрический ток или его направление. Они играют важную роль в работе различных систем автомобиля, таких как система зажигания, система охлаждения и т.д. Каждое реле в автомобиле имеет свое место расположения.
Ниже приведены некоторые расположения реле в Volkswagen Transporter T5:
- Реле горелок: расположено в двигательном отсеке, обычно с левой стороны ближе к бачку омывателя стекла или рядом с аккумулятором. Это реле отвечает за включение и отключение горелок для предварительного подогрева двигателя.
- Реле стартера: расположено в двигательном отсеке, обычно на передней стенке, недалеко от аккумулятора. Оно отвечает за активацию стартера и запуск двигателя.
- Реле жидкости омывателя фар: расположено в багажном отделении, обычно на стене с левой стороны, рядом с отсеком омывателя фар. Оно отвечает за подачу жидкости для омывания фар.
- Реле противотуманных фар: расположено в багажном отделении, обычно на стене с левой стороны. Это реле отвечает за включение и отключение противотуманных фар.
Это лишь некоторые примеры расположения реле в Volkswagen Transporter T5
Важно отметить, что фактическое расположение может немного отличаться в зависимости от года выпуска и конфигурации автомобиля. Для определения точного места расположения реле рекомендуется обратиться к руководству по эксплуатации вашего автомобиля или обратиться к специалистам СТО
Знание мест расположения реле в вашем автомобиле может быть полезным при поиске неисправностей и замене реле при необходимости.
Блоки предохранителей под капотом
Монтажный блок предохранителей
Под капотом с левой стороны рядом с аккумулятором находится блок предохранителей.
Заблокировать фото
Пример схемы
Общее описание
| 1 | (5A) Двигатель (и) охлаждающего вентилятора (ов |
| 2 | (5A) Реле насоса охлаждающей жидкости |
| 3 | (15A) Кондиционер (5A) Сопротивление вентиляции картера |
| 4 | (30A) Антиблокировочная тормозная система (ABS) или стабилизатор напряжения, стерео, радио |
| 5 | (15A) Автоматическая коробка передач |
| 6 | (30A) Антиблокировочная тормозная система (ABS) |
| 7 | (5A) Блок управления электродвигателем 1 вентилятора охлаждения (7,5 A) Насос омывателя лобового стекла |
| восемь | (15A) Управление двигателем |
| девять | (5A) Управление двигателем, реле главной цепи зажигания |
| 10 | (5A) Управление двигателем (15A) Клапан заполнения или слива |
| одиннадцать | (5A) Блок управления усилителем рулевого управления (30A) Выключатель фар и реле фар |
| 12 | (5A) Управление двигателем (10A) Регулятор давления топлива |
| 13 | (10A) Управление двигателем (10A) Ксенон в левой фаре |
| 14 | (5A) Реле управления двигателем или топливный насос |
| 15 | (10A) Переключатель фонарей заднего хода |
| 16 | (5A) Система управления двигателем или выключатель стоп-сигнала, расходомер воздуха |
| 17 | (5A) Антиблокировочная тормозная система (ABS) |
| 18 | (5A) Усилитель руля |
| 19 | (5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления |
| ветры | (5A) Управление двигателем |
| 21 год | (5A) Клапан рециркуляции выхлопных газов |
| 22 | (10A) Управление двигателем (форсунки) |
| 23 | (25A) Автоматическая коробка передач (10A) Ксеноновая фара правая |
| 24 | (5A) Автоматическая коробка передач |
| 25 | (25A) Управление двигателем, зажигание |
| 26 | (25A) Управление двигателем (5A) Левая фара |
| 27 | (5A) Реле насоса охлаждающей жидкости |
| 28 год | (15A) Высокотональный сигнал |
| 29 | (10A) Датчик скорости автомобиля (5A) Правая фара |
| тридцать | (15 / 20A) Реле вспомогательного кондиционера / насоса системы отопления, топливный насос, реле топливного насоса |
| 31 год | (15А) Управление двигателем (лямбда-зонд) |
| 32 | (30A) Управление двигателем (зажигание) (5A) Реле топливного насоса |
| 33 | (5A) Реле насоса охлаждающей жидкости системы управления двигателем, реле свечей накаливания |
| 34 | (10A) Блок управления электродвигателем вентилятора охлаждения (5A) Блок управления бот-сеткой |
| 35 год | (10A) Управление двигателем (15A) Регулятор уровня топлива |
| 36 | (25A / 30A) Реле стартера (5A) Интерфейс шины данных |

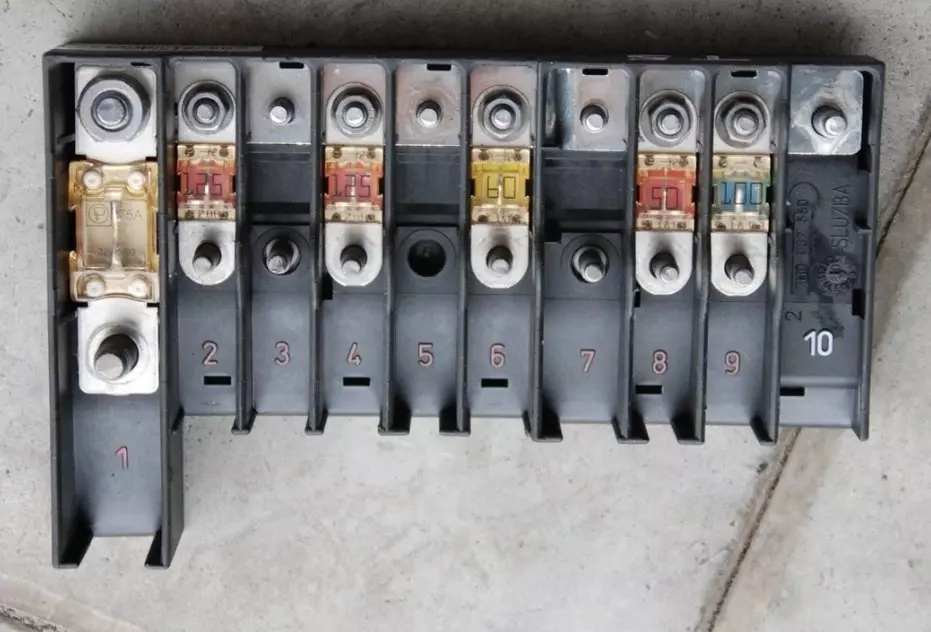

Блок предохранителей высокой мощности
Находится рядом с группой и подключается к АКБ.
Расшифровка
| 1 | (175 / 225A) Генератор |
| 2 | (125A) Распределение питания аккумуляторной батареи, дополнительное реле зажигания, блок управления двери водителя, блок управления двери пассажира, обогреватель заднего стекла, реле контакта X, отдельные предохранители |
| 3 | (50A / 100A) Система зарядки (с дополнительным аккумулятором), блок управления электроприводом задней левой двери (некоторые модели), блок управления электроприводом задней правой двери (некоторые модели), реле-делитель в системе зарядки (с дополнительным аккумулятором) |
| 4 | (125A) Распределение питания аккумуляторной батареи (70A) Положительное соединение в проводке в моторном отсеке |
| 5 | (50 А) Распределение питания от аккумуляторной батареи (некоторые модели), отдельные предохранители |
| 6 | (60A) Реле свечей накаливания (50A) Двигатель насоса отработанного воздуха |
| 7 | (70/80 / 100A) Двигатель охлаждающего вентилятора (ов |
| восемь | (40/50 / 100A) Двигатель (-и) охлаждающего вентилятора (-ов), отдельные предохранители |
| девять | (100А) Распределение питания аккумуляторной батареи, выключатель зажигания |
| 10 | — |
Блок реле
Он также находится рядом с блоком предохранителей.
Опция 1
Деловое свидание, встреча
| 1 | Электронный блок управления микроклиматом (ручное регулирование температуры) |
| 2 | Реле топливного насоса 2 |
| 3 | Реле насоса выходящего воздуха |
| 4 | Реле главных цепей зажигания |
| 5 | Реле топливного насоса 1 |
| 6 | Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры) |
| 7 | Реле управления АКПП |
| восемь | Блок управления гидроусилителем руля |
| девять | Реле насоса охлаждающей жидкости |
Вариант 2
Обозначение
| 1 | Электронный блок управления микроклиматом (ручное регулирование температуры) |
| 2 | Реле топливного насоса 2 |
| 3 | Реле насоса выходящего воздуха |
| 4 | Реле главных цепей зажигания |
| 5 | Реле топливного насоса 1 |
| 6 | Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры) |
| 7 | — |
| восемь | Реле насоса охлаждающей жидкости |
| девять | Реле стартера — при наличии |
На нашем канале мы также подготовили видео об этом материале. Смотрите и подписывайтесь.
Процедура демонтажа и замены
Любой автовладелец микроавтобусов Транспортер рано или поздно столкнется с необходимостью замены предохранителей. Собственно, как владелец любого другого авто. От этого никто не застрахован, поэтому в любом случае замена предохранителей в жизни автолюбителя — неизбежна. Чтобы знать, как осуществляется этот процесс, предлагаем вам подробную инструкцию по замене компонентов.
Итак, если в вашем авто вышел из строя какой-либо прибор, питающийся от напряжения, то в первую очередь нужно проверить работу и состояние предохранителя. И правильно, ведь не будете же вы покупать новый топливный насос, если нужно всего лишь заменить предохранитель. Для выполнения этих работ вам максимум, что может потребоваться, это отвертка. И то, не во всех случаях. В некоторых моделях авто БП скрыт за пластиковой заглушкой, которая крепится при помощи шурупов, но обычно она просто держится на защелке.
Загрузка …
Все работы по смене деталей БП следует выполнять при выключенном аккумуляторе, чтобы избежать короткого замыкания:
- Откройте капот и снимите минусовую клемму с АКБ.
- Вам необходимо определиться, на каком БП нужно менять компоненты, чтобы ликвидировать неисправность. В любом случае, открывайте нужны блок и, согласно схемам, предоставленным выше или разметке, нанесенной на обратную сторону БП, найдите вышедший из строя элемент.
- В корпусе БП вы найдете специальный пинцет. Он предназначен непосредственно для демонтажа предохранителей. Демонтируйте выгоревший компонент и осмотрите его. Если его корпус немного подгоревший или плавкая нить в самой детали уже оборвана, то ее нужно срочно менять. С реле будет сложнее — визуально определить его неисправность практически невозможно. Только изредка штыки реле, которые входят в посадочное гнездо, могут быть немного подгоревшими. Но без прозвонки реле и его демонтажа определить состояние вряд ли получиться. Поэтому, если вы грешите на реле, а приборов для его проверки у вас нет, то необходимо действовать методом тыка. То есть демонтировать подозрительное реле и поставить на его место новое, после чего проверить работоспособность устройств.
- Заменив деталь, проверьте, все ли правильно теперь работает. Если да, то закрывайте крышку и катайтесь в удовольствие. Если проблема осталась, то мы порекомендуем вам отвезти свой микроавтобус к электрику, чтобы тот прозвонил всю цепь.
Обратите внимание на несколько советов:
Устанавливать новый компонент блока необходимо только того номинала, который ранее использовался в БП. То есть, если на нем написано «10А», то рекомендуется использовать только десяти-амперный предохранитель. Разница может отразиться на функционировании всей цепи. Кроме того, при несоответствии номиналов на практике элементы БП «живут» гораздо меньше.
Использование таких конструкций допускается только в исключительных случаях. К примеру, если вы застряли ночью на трассе, а перегорел элемент, отвечающий за работу фар. Если вы решитесь это сделать, то, добравшись до ближайшего авто-магазина, обязательно купите новый предохранитель и установите его. Постоянная эксплуатация таких самоделок может привести не только к короткому замыканию, которое впоследствии может стать причиной возгорания.
Блок в салоне
Внутри автомобиля смонтированы практически все вставки и предохранители. Здесь имеется разбивка на 4 части для уменьшения габаритов блока и упрощения его конструкции.
Основной блок
Монтажник смонтирован в ногах водителя для доступу к нему следует вскрыть специальную панель. За ней покажутся сами предохранители и реле. При обслуживании автомобиля возможно придется демонтировать модуль. Некоторые вставки устанавливаются на тыльной стороне устройства.
Дополнительный блок предохранителей
Вспомогательные отсеки устанавливаются сверху и снизу основного модуля. Это позволяет значительно облегчить и ускорить выполнение ремонтных работ. Здесь устанавливаются преимущественно элементы, отвечающие за вспомогательное электрооборудование.
Доп-блок реле 1, 2
Смонтированы в удаленных местах. Реле устанавливаются в приборной доске, строго по центру. Для доступа к устройству следует вскрыть крышку монтажника.
Второй вспомогательный модуль расположен под сидением водителя. Здесь находятся основные защитные элементы силовых цепей и энергоемкого оборудования.
Рулевое управление (Steering)
Volkswagen Transporter / Multivan T5 GP 2010->: Ходовая часть (rus.) Тормозная система и рулевое управление. Техническое обучение.
Замена подрулевого переключателя на VW Multivan T5. Руль. Подушка безопасности. Демонтаж (rus.) Фотоотчет
Кольцо Airbag и подрулевой переключатель VW Multivan T5 Комфортлайн. Устройство (rus.) Фотоотчет
Общая информация по рулевому управлению Подходит ко многим автомобилям VW, Skoda, SEAT, Audi
Re: книга по ремонту и обслуживанию т-5
Теска ты наверное про меня забыл!
Т5 каравела комфортлайн 2010г +358451883866 Андрей
Злыдень Член Клуба Сообщения: 1771 Зарегистрирован: 27.09.2008, 13:20:07 Модель: T5 TRANSPORT Год выпуска Т.С.: 2004 Модель двигателя: axb 1.9TD Откуда: СССР .Кириши. Лен.обл x 1
Процесс снятия и замены
Необходимый инструмент: плоская отвертка, ключи 10, 14.
Подкапотный
Порядок действий следующий:
- Снимите отрицательную клемму после выключения зажигания.
- Нажимая на защелки, снимите верхнюю крышку с блока.
- Вытащите сломанный предохранитель или реле. Если перегорел силовой многофункциональный предохранитель на конце, отверните гайки ключом на 14, снимите провода со шпилек и, нажав на пластиковые зажимы, вытащите деталь. Полностью заменен.
- Установите новый элемент, предварительно устранив источник короткого замыкания.
Источник статьи: http://vw-guide.ru/folksvagen/chema-predohranitelej-volkswagen-transporter-t5-i-t4-mestor/
Варианты
Sportline
Transporter Sportline — это лучший вариант отделки панели Transporter и фургона Kombi. Он поставляется в стандартной комплектации с дизельным двигателем с турбонаддувом и прямым впрыском (TDI) мощностью 174 л.с. (128 кВт ; 172 ), развивающим крутящий момент 400 ньютон-метров (295 фунт-сила-фут ) при 2000 об / мин, и соединен с шестиступенчатой механической коробкой передач. коробка передач .
Транспортные средства имеют широкий спектр опций, включая опцию акустической кабины, которая делает фургон более похожим на автомобиль.
Другие стандартные функции Sportline включают 18-дюймовые легкосплавные диски , окрашенные в цвет кузова бамперы, наружные зеркала заднего вида и ручки. Он имеет суспензию , которую опускают на 30 миллиметров (1.2 в ) по сравнению со стандартными вариантами, и имеет хромированную боковую планку и решетку, спойлер на крышу, а также специальный знак Volkswagen.
Sportline фигурирует в эпизоде телесериала Top Gear ; где Кларксон, Хаммонд и Мэй должны были выбрать три фургона, чтобы принять участие в серии испытаний, включая транспортировку оборудования для The Who . Джереми Кларксон назвал Sportline «самым быстрым фургоном в Великобритании».
Это утверждение было проверено телепрограммой конкурента Fifth Gear, в которой Sportline соперничает с фургоном A-Team , а также с Mercedes-Benz Vito Sport-X. Sportline с комфортом выиграл гонку у фургона A-Team GMC , даже несмотря на то, что Тифф Ниделл срезал повороты и использовал короткие пути в духе телесериала. Против Sport-X, хотя у Mercedes был более мощный двигатель, было обнаружено, что антипробуксовочная система была слишком чувствительной и явно навязчивой, чтобы можно было быстро двигаться по трассе.
Калифорнийский дом на колесах
California и California (Kombi) Пляж составляют Volkswagen Commercial Vehicles Камперван диапазон, разработанный и построенный в доме на Т5 платформе.
«Калифорния» — это полностью оборудованный кемпер с кроватями, раковиной, откидным сиденьем и столами. California Beach — это модель начального уровня, в которой есть только раскладная кровать.
Где находятся?
С этим вопросом сталкивался каждый владелец Volkswagen Transporter. Если у вас недавно появилась эта машина, мы поможем вам решить эту проблему. Автомобили Volkswagen Transporter T4 и T5 имеют разные блоки предохранителей.
Автомобиль Volkswagen Transporter T5
Главный источник питания с предохранителями и реле в автомобиле T4 Transporter находится в салоне автомобиля. Многие автовладельцы сталкиваются с проблемой с первого взгляда. Его местонахождение никак не выделяется, поэтому автомобилистам необходимо ознакомиться с руководством по эксплуатации, чтобы определить его. Но это не так уж и сложно. Блок питания расположен слева под рулем. Он скрыт за защитной пластиковой полосой, которую необходимо открыть для доступа к устройству.
Что касается модели Т5, то здесь разработчики реализовали несколько блоков питания. Один из них расположен в салоне автомобиля, другой — в моторном отсеке. Найти эти блоки питания не составит труда: один из них находится посередине торпеды, а другой — в аккумуляторном отсеке в моторном отсеке.
Электрооборудование (Electrical equipment)
VW Transporter T6: Electrical system (eng.) Repair Manual VW Transporter с 2016 года выпуска. VW Caravelle с 2016 года выпуска. VW Multivan с 2016 года выпуска. VW California с 2016 года выпуска. Руководство по ремонту электрооборудования Фольксваген Транспортер Т6 (код модели: SG) с 2016 года выпуска. Редакция 01.2019 Технические данные, Стартер, источник тока, круиз-контроль, Датчики, приборы, Система омывания / очистки стекла, Фары, лампочки, выключатели — снаружи, Фары, лампочки, выключатели — интерьер, электропроводка. Группы ремонта: 00 — Technical data, 27 — Starter, current supply, CCS, 90 — Gauges, instruments, 92 — Windscreen wash/wipe system, 94 — Lights, bulbs, switches — exterior, 96 — Lights, bulbs, switches — interior, 97 — Wiring. 330 страниц.
VW Transporter T6 — Wiring Diagrams (eng.) Repair Manual Volkswagen Transporter с 2016 года выпуска. Электросхемы Фольксваген Транспортер Т6. Редакция 12.2018 1363 страницы.
VW Transporter T6 — Fitting locations: Fuses, Relays, Earth points, Coupling points (eng.) Repair Manual Volkswagen Transporter с 2016 года выпуска. Руководство по ремонту электрооборудования Фольксваген Транспортер Т6 с 2016 года выпуска. Редакция 09.2019 Fitting locations: Earth points Fitting locations: Fuses Fitting locations: Relays Fitting positions: front part of the vehicle Fitting positions: middle part of the vehicle Fitting positions: rear part of the vehicle Fitting locations: Coupling points 148 страниц.
Общая информация по электрооборудованию Подходит ко многим автомобилям VW, Skoda, SEAT, Audi
Магнитолы и радионавигационные системы Volkswagen, Audi, Skoda, Seat Документация по автомагнитолам и навигации Фольксваген, Ауди, Шкода, Сеат
Схема
Рассмотрим компоновку и описание элементов каждой модели отдельно.
Модель Т5
Как уже было сказано выше, модель микроавтобуса Т5 оснащена несколькими приборами управления электроприборами. Один из них находится в моторном отсеке. Его расположение и назначение компонентов описаны ниже.
Блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей
Описание частей блока, расположенных в моторном отсеке
Описание частей блока, расположенных в моторном отсеке
Ниже представлена схема блока, расположенного внутри автомобиля в области центральной консоли, а также таблица с описанием его компонентов.
Блок с элементами, расположенными в центре консоли в кабине
Описательная таблица блока питания, которая находится в салоне микроавтобуса
Описательная таблица блока питания, которая находится в салоне микроавтобуса
Кроме того, некоторые модификации микроавтобусов Volkswagen T5 оснащаются другим устройством. Блок реле расположен на панели приборов сразу за блоком питания. Ниже вы найдете его схему и описание.
Схема релейного устройства, расположенного за блоком питания на панели приборов
Схема предохранителей высокой мощности Фольксваген Транспортер Т5
| один | (175 / 225A) Генератор |
| 2 | (125A) Распределение питания аккумуляторной батареи, дополнительное реле зажигания, блок управления двери водителя, блок управления двери пассажира, обогреватель заднего стекла, реле контакта X, отдельные предохранители |
| 3 | (50A / 100A) Система зарядки (с дополнительным аккумулятором), блок управления электроприводом задней левой двери (некоторые модели), блок управления электроприводом задней правой двери (некоторые модели), реле-делитель в системе зарядки (с дополнительным аккумулятором) |
| 4 | (125A) Распределение питания аккумуляторной батареи (70A) Положительное соединение в проводке в моторном отсеке |
| 5 | (50 А) Распределение питания от аккумуляторной батареи (некоторые модели), отдельные предохранители |
| 6 | (60A) Реле свечей накаливания (50A) Электродвигатель насоса отработанного воздуха |
| 7 | (70/80 / 100A) Двигатель охлаждающего вентилятора (ов |
| восемь | (40/50 / 100A) Двигатель (-и) охлаждающего вентилятора (-ов), отдельные предохранители |
| девять | (100А) Распределение питания аккумуляторной батареи, выключатель зажигания |
