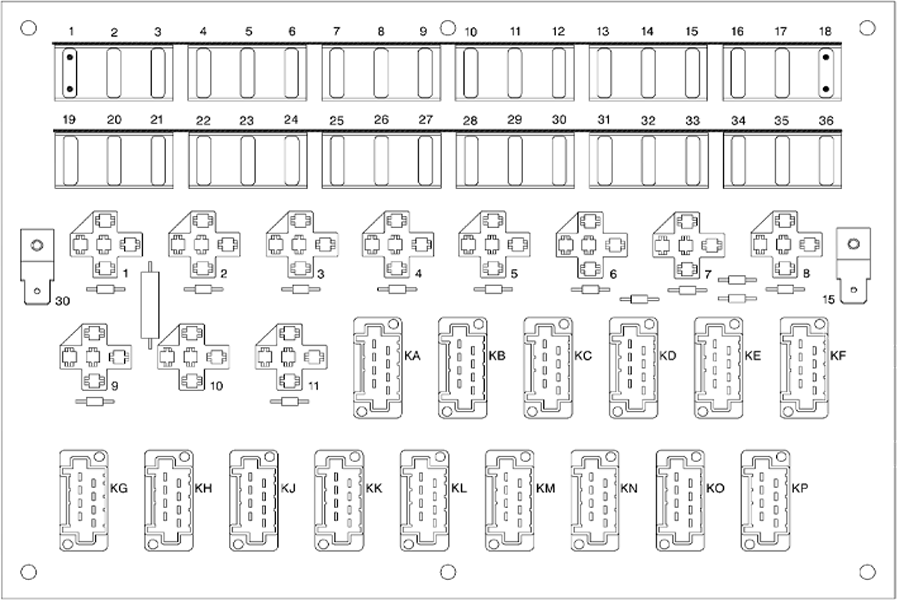

Схема блока предохранителей

Моторного отсека

Назначение предохранителей в моторном отсеке

№	Функция	Ампер
1	Аксессуары	25А
2	Вспомогательное освещение (опция)	20А
3	Вакуумный насос (2003)	15А
4	Датчик кислорода	20А
5	Нагреватель картера, электромагнитный клапан	10А
6	Датчик массового расхода воздуха, модуль управления двигателем, топливные форсунки	15А
7	Модуль дроссельной заслонки	10А
8	Компрессор кондиционера, датчик положения педали акселератора. Электронный коробчатый вентилятор	10А
9	Звук рожка	15А
10
11	Компрессор кондиционера, катушка зажигания	20А
12	Выключатель стояночного света	5A
13	Стеклоочиститель	25А
14	ABS / STC / DSTC	30А
15
16	Омыватели ветрового стекла, стеклоочистители / омыватели фар (некоторые модели)	15А
17	Дальний свет, правая сторона	10А
18	Свет, слева	10А
19	ABS / STC / DSTC	30А
20	Дальний свет слева	15А
21	Дальний свет справа	15А
22	Стартерный двигатель	25А
23	Модуль управления двигателем	5A
24

Пассажирский салон

Назначение предохранителей в салоне

№
Функция

Ампер

1

Пучок света фар

15А

2

Дальний свет

20А

3

Электрическое сиденье водителя

30А

4

Электрическое пассажирское сиденье

30А

5

Система рулевого управления, связанная со скоростью, вакуумный насос (2004)

15А

6

7

Сиденья с подогревом – переднее левое (опция)

15А

8

Сиденья с подогревом – передние правые (опция)

15А

9

ABS / STC ‘/ DSTC

5A

10

Дневные ходовые огни (2004)

10А

11

Дневные ходовые огни (2004)

10А

12

Омыватели фар (некоторые модели)

15А

13

Розетка питания 12 В

15А

14

Электрическое пассажирское сиденье

5A

15

Аудиосистема, VNS

5A

16

Аудиосистемы

20А

17

Аудиоусилитель

30А

18

Передняя противотуманная фара

15А

19

Дисплей VNS

10А

20

21

Автоматическая коробка передач, блокировка переключения передач, расширенная подача D2

10А

22

Индикатор рулевого управления

20А

23А

Модуль переключателя света фар, система климат-контроля, бортовой диагностический разъем, модуль джойстика рулевого колеса

5A

24

Расширенное реле D1: система климат-контроля, сиденье водителя с электроприводом, информация для водителя

10А

25

Замок зажигания, реле стартера, SRS, модуль управления двигателем

10А

26

Система климат-контроля с вентилятором

30А

27

28

Электронные модули – вежливое освещение

10А

29

30

Левый передний/правый задний габаритный фонарь

7.5A

31

Правый передний/правый задний габаритный фонарь, фонарь освещения номерного знака

7.5A

32

Центральный электрический модуль, туалетное зеркало, усилитель руля, подсветка перчаточного ящика, внутреннее освещение

10А

33

Топливный насос

15А

34

Источник питания лунного окна

15А

35

Центральный замок, стеклоподъемник – левое дверное зеркало

25А

36

Центральный замок, электрические стеклоподъемники – правое дверное зеркало

25А

37

Задние электрические стеклоподъемники

30А

38

Сигнал тревоги (Обратите внимание, что если этот предохранитель не поврежден или извлечен, он подаст звуковой сигнал).

5A

Назначение предохранителей в багажнике

№	Функция	Сила тока
1	Задний электрический модуль, освещение багажного отделения	10А
2	Задний противотуманный фонарь	10А
3	Стояночные огни (2004 – только автомобили с прицепом)	15А
4	Огни заднего хода	10А
5	Обогрев заднего стекла, реле 151 – Аксессуары	5A
6	Выходное отверстие багажника	10А
7	Складывающиеся задние подголовники	10А
8	Центральный замок задней двери/двери бака	15А
9	Сцепное устройство для прицепа (30 соломинок)	15А
10	CD-чейнджер, VNS	10А
11	Модуль управления аксессуарами (AEM)	15А
12
13
14	Стояночный свет (2003)	7.5A
15	Прицепное устройство (151 подача)	20А
16	Розетка в багажном отделении – Аксессуары	15А
17
18

Блок предохранителей и реле

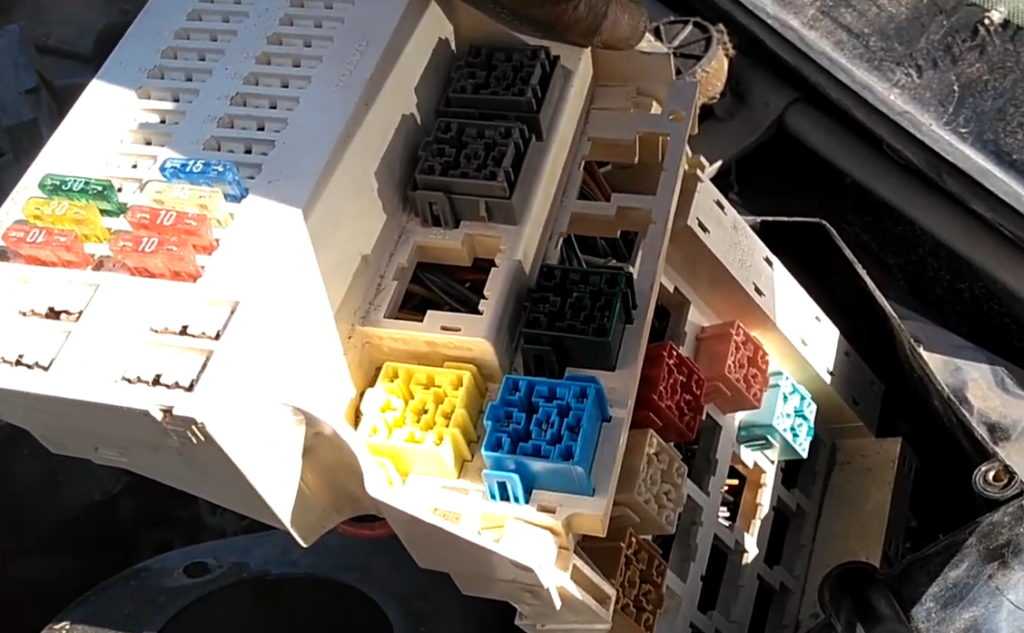

Основной блок с предохранителями и реле установлен под капотом с левой стороны.

Он состоит из трех частей: одна содержит предохранители, другая — реле (доступ к которым обеспечивается со стороны моторного отсека).

И еще одна также реле (доступ к которым обеспечивается под приборной панелью).

Предохранители

Схема

Описание

1	15A Инжектор, зажигание, автоматическая коробка передач
2	15A Топливный насос, сигнализация
3	10A Датчик температуры отработавших газов, датчики уровня и давления масла, освещение салона, сигнали­зация превышения скорости
4	10A Иммобилайзер
5	30A Вентилятор отопителя (4-я скорость)
6	25A Центральный замок, сигнализация
7	15A Аудиосистема (усилитель)
8	25A Антенна, разъем прицепа
40A Воздушный насос, иммобилайзер
9	30A ABS, трэкшн контроль
10	15A Подогрев заднего сидения
11	30A Обогрев заднего стекла, обогрев зеркал
12	10A Лампы стоп-сигнала
13	15A Аварийная сигнализация, сигнализация дальним све­том фар, сигнализация неисправности
14	30A ABS, трэкшн контроль
15	10A Датчик уровня и давления масла, аудиосистема, диагностический разъем, освещение салона, освещение перчаточ­ного ящика, освещение дверей, сигнальные лампы от­крытия дверей, освещение багажника, центральный замок с дистанционным управлением, сигнализатор непристегнутого ремня
16	30A Антенна, разъем прицепа, дополнительное оборудование (аксессуары)
17	10A Сигнализатор непристегнутого ремня, сигнализатор ключа
18	25A Подогрев передних сидений, электропривод зеркал
15A Передние противотуманные фары
19	15A Левый дальний свет
20	15A Правый дальний свет, индикатор дальнего света
21	15A Левый ближний свет
22	15A Правый ближний свет
23	10A Левые габаритные огни, подсветка номерного знака
24	10A Правые габаритные огни, сигнализатор неисправности ламп
25	10A Задние противотуманные огни, индикатор противотуманных огней
26	25A Подогрев передних сидений, электропривод зеркал
27	15A Лампы заднего хода, указатели поворота, TRACS
28	10A Круиз-контроль, обогрев заднего стекла, индикатор не пристегнутого ремня, автоматическая коробка передач «Р-shift lock» (блокировка в положении «стоянка»), сигнализатор неисправности ламп, подогрев задних сидений
29	15A ABS, трэкшн контроль
30	10A Прикуриватель
31	25A Вентилятор отопителя (1-3-я скорость), отопитель, компрессор кондиционера
32	10A Аудиосистема, дистанционное управление центральным замком
33	15A Электропривод сидений, диагностический разъем, очиститель заднего стекла (Wagon)
34	25A Стеклоочиститель и омыватель, звуковой сигнал, очиститель фар
35	10A Освещение пепельницы, подсветка приборов и орга­нов управления и контроля, реостат, люк с электро­приводом
36	–
37	Автоматический предохранитель: Стеклоподъемники, люк
38	–
39	Автоматический предохранитель: Электропривод водительского сидения
40	Автоматический предохранитель: Электропривод пассажирского сидения

Схема

Обозначение

101	Круиз контроль
102
103	Топливный насос
104	Фары
105	Реле перегрузки (+X)
106	Реле перегрузки (+15)
107	Реле перегрузки  (+X)
108	Реле фар
Блок реле в слоне (со стороны водителя, в верхней левом углу за звукопоглощающей панелью)
201	Датчик уровня масла (или реле предупреждения о выходе из строя ламп)
Противотуманные фары
202	Deadlock Setting
203	Стеклоочиститель
204	Задний стеклоочиститель (Wagon)
205	Реле центрального замка и задержки освещения салона (место (205) закорачивается перемычкой, если автомобиль не оборудован центральным замком)
206
207	Сигнализатор скорости автомобиля
208	Обогрев заднего стекла, обогрев зеркал
209	Не используется
210	Сигнализация
211
212	Предупреждение о необходимости пристегнуть ремни безопасности
213	Блокировка селектора коробки передач в положении “P”
Передние противотуманные фары
214	Подогрев заднего сидения
215	Не используется

Схема

Назначение

1. Многопозиционное реле ABS
2. Реле вентилятора
3. Главное реле топливной системы

Реле системы поддержания микроклимата расположено за перчаточным отделением. Для доступа к нему надо снять перчаточное отделение, отвернув четыре винта.

Остались вопросы? Задавайте их в комментарии.

Как выбрать и приобрести новое реле поворотов Вольво 850

Реле поворотов Вольво 850 – это важная деталь в автомобиле, позволяющая контролировать повороты и мигание указателей поворота. Если ваше реле поворотов работает некорректно или вышло из строя, вам потребуется выбрать и приобрести новое.

При выборе нового реле поворотов для Вольво 850 следует учитывать несколько факторов:

Совместимость: убедитесь, что выбранное реле поворотов подходит для конкретной модели Вольво 850

Обратитесь к инструкции по эксплуатации или обратитесь к специалистам, чтобы получить информацию о совместимых запчастях.

Качество: при покупке реле поворотов для Вольво 850 рекомендуется обращать внимание на качество запчасти. Избегайте недорогих аналогов, так как они могут быть менее надежными и быстро выйти из строя.

Бренд и производитель: выбирайте реле поворотов от известных и надежных производителей

Использование оригинальных запчастей или запчастей от качественных брендов поможет гарантировать долгую и надежную работу вашего автомобиля.

Цена: сравните цены разных поставщиков и выберите наиболее выгодное предложение. Но помните, что качество запчасти должно быть приоритетом.

После того, как вы выбрали и приобрели новое реле поворотов Вольво 850, рекомендуется обратиться к опытным автомеханикам или технической поддержке производителя для установки запчасти. Если вы не имеете опыта работы с автомобилями, лучше доверить установку профессионалам, чтобы избежать ошибок и повреждений.

Не забывайте, что регулярная проверка и обслуживание реле поворотов Вольво 850 поможет поддерживать их работу на должном уровне и обеспечить безопасность во время движения. Если вы замечаете неполадки или неисправности, обратитесь к специалистам по техническому обслуживанию для ремонта или замены.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Fuse and relay box

The main fuse and relay box is located under the hood on the left side.

It consists of three parts: one contains the fuses, the other – the relay (access to which is provided from the engine compartment).

And another one is also a relay (access to which is provided under the dashboard).

Fuses

Diagram

Assignment

1	15A Injector, ignition, automatic transmission
2	15A Fuel pump, alarm
3	10A Exhaust gas temperature sensor, oil level and pressure sensors, interior lighting, speed alarm
4	10A Immobilizer
5	30A Heater fan (4th speed)
6	25A Central locking, alarm
7	15A Audio system (amplifier)
8	25A Antenna, trailer connector
40A Air pump, immobilizer
9	30A ABS, traction control
10	15A Heated rear seat
11	30A Heated rear window, heated mirrors
12	10A Stop lamps
13	15A Hazard warning, high beam warning, fault warning
14	30A ABS, traction control
15	10A Oil level and pressure sensor, audio system, diagnostic socket, interior lighting, glove box lighting, door lighting, door open warning lights, trunk lighting, remote central locking, seat belt warning
16	30A Antenna, trailer connector, accessories (accessories)
17	10A Seat belt warning, key warning
18	25A Heated front seats, power mirrors
15A Front fog lights
19	15A Left high beam
20	15A Right high beam, high beam indicator
21	15A Left low beam
22	15A Right low beam
23	10A Left position lights, license plate light
24	10A Right side marker lights, lamp failure indicator
25	10A Rear fog lights, fog light indicator
26	25A Heated front seats, power mirrors
27	15A Reversing lamps, direction indicators, TRACS
28	10A Cruise control, heated rear window, seat belt indicator, automatic transmission “P-shift lock” (lock in the “parking” position), lamp failure indicator, heated rear seats
29	15A ABS, traction control
30	10A Cigarette lighter
31	25A Heater fan (1-3rd speed), heater, air conditioning compressor
32	10A Audio system, central locking remote control
33	15A Power seats, diagnostic connector, rear window wiper (Wagon)
34	25A Wiper and washer, horn, headlight cleaner
35	10A Ashtray lighting, instrument and control lights, rheostat, electric sunroof
36	–
37	Automatic fuse: Power windows, sunroof
38	–
39	Automatic fuse: Power driver’s seat
40	Automatic fuse: Power passenger seat

Diagram

Designation

101	Cruise control
102
103	Fuel pump
104	Headlights
105	Overload relay (+X)
106	Overload relay (+15)
107	Overload relay (+X)
108	headlight relay
Elephant Relay Box (Driver’s Side, Top Left Behind Sound Absorbing Panel)
201	Oil level sensor (or lamp warning relay)
Fog lights
202	Deadlock Settings
203	Wiper
204	Rear Wiper (Wagon)
205	Relay for central locking and interior lighting delay (location (205) is shorted with a jumper if the car is not equipped with central locking)
206
207	Vehicle speed warning
208	Heated rear window, heated mirrors
209	Not used
210	Signaling
211
212	Fasten seat belt warning
213	Gear selector lock in “P” position
Front fog lights
214	Rear seat heating
215	Not used

Diagram

Allocation

1. ABS multi-position relay
2. Fan relay
3. Fuel system main relay

The climate control relay is located behind the glove box. To access it, remove the glove compartment by unscrewing the four screws.

Do you have any questions? Ask them in the comments.

Местоположение реле поворотов Вольво 850

Реле поворотов в автомобиле Вольво 850 находится в специальном блоке предохранителей и реле, который расположен под рулевой колонкой внизу приборной панели.

Для доступа к блоку предохранителей и реле необходимо выполнить следующие шаги:

1. Отсоедините отрицательный клеммный зажим аккумулятора.
2. Откройте дверцу блока предохранителей, которая расположена на нижней части приборной панели под рулевой колонкой.
3. Найдите реле поворотов в блоке предохранителей и реле.

Реле поворотов обычно имеет опознавательный знак на крышке или надпись, которая указывает на его функцию. При необходимости его замены можно использовать руководство по эксплуатации автомобиля или обратиться к сервисному центру для получения дополнительной информации.

При работе с реле поворотов Вольво 850 важно соблюдать меры предосторожности, такие как отключение электропитания и использование защитных перчаток

Характеристики реле поворотов Вольво 850
Наименование
Значение

Тип реле
Электромеханическое

Напряжение
12 Вольт

Максимальный ток
10 Ампер

Расположение в блоке предохранителей и реле
Под рулевой колонкой, внизу приборной панели

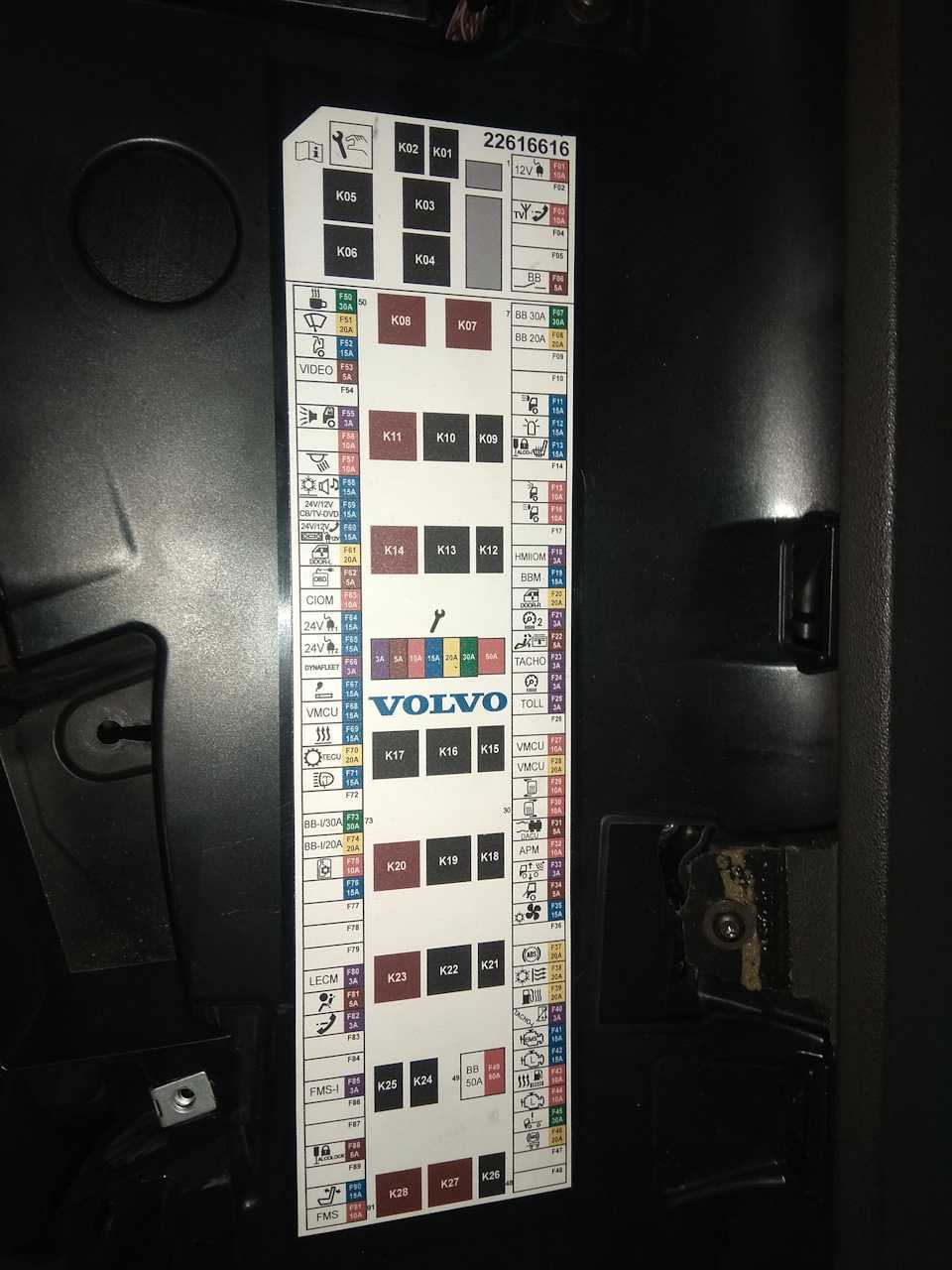

Электросхемы VOLVO FM9, FM12, FH12, FH16, NH12 — Автозапчасти и автоХитрости

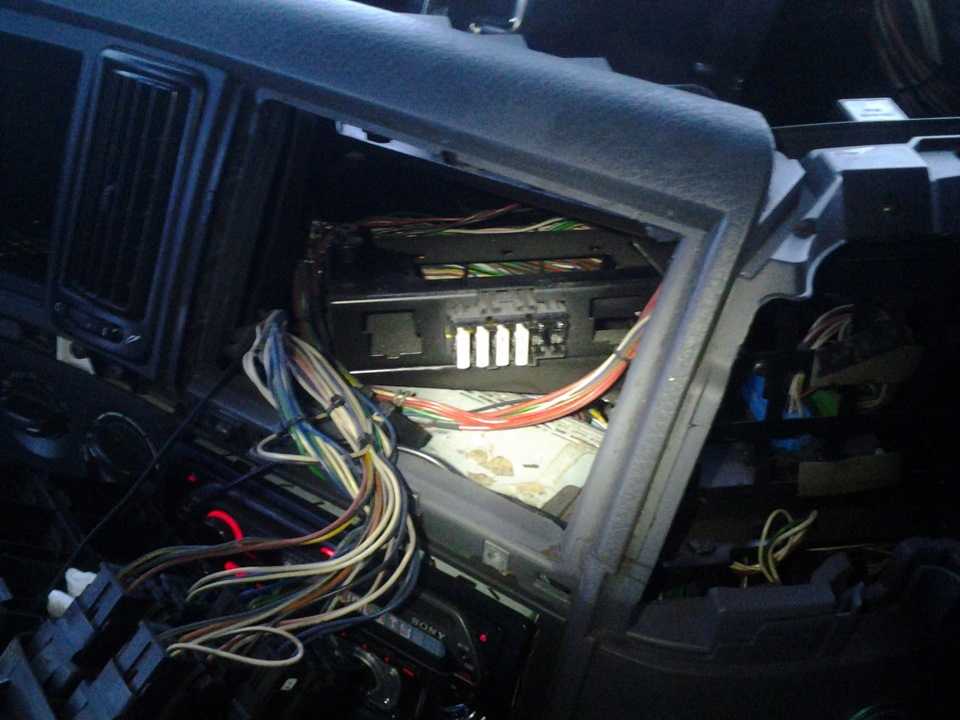

Вольво fh. Реле и предохранители в области ног у пассажира окисленны что делать ребята.

На выходе 3 контакта один плюс в других ничего нет а после того как замкнул и плюс потерялся. При повышении оборотов volvo fm предохранители хода с volvo fm предохранители круиза, обороты упали до и выше не поднимаются на холостом ходу. Рэле нет управляется с руля «-»в баранке на контактах такие же что и на релюхе стоят ,пяточки, они нагрузку и без неё выдержат!!!

Доброго времени суток господа, такой вопрос интересует, нужна помощь. Пищит знак стоп на приборной панеле, не работают датчики кабины, как можно поставить обманку не меняя датчики, подскажите volvo fm предохранители.

Машина Вольво FMX. Фн 12год. Подскажите врлтво fm 11 года.

Заводишь газуетло 2 тыщ сама и не сбрасывает. Педаль новую подкидывал не помогло. Доброго времени суток подскажите пожалуйста volvo fm предохранители чем причина нет выхода на задний ход прицепа fh13 11 года?

Почему-то в статье пропущено реле K12, это задний ход прицепа, это на fm, на volvo fm предохранители наверно там. Добрый день вольваFH13 пропадает левый поворот прицепа периодически и гобориты тягоча бока и volvo fm предохранители голову сломали правая коса в норме где копать. Добрый день! Volvo FH13 год Подскажите пожалуйста не работают передние внутренние противотуманки, наружные загораются а внутренние нет?

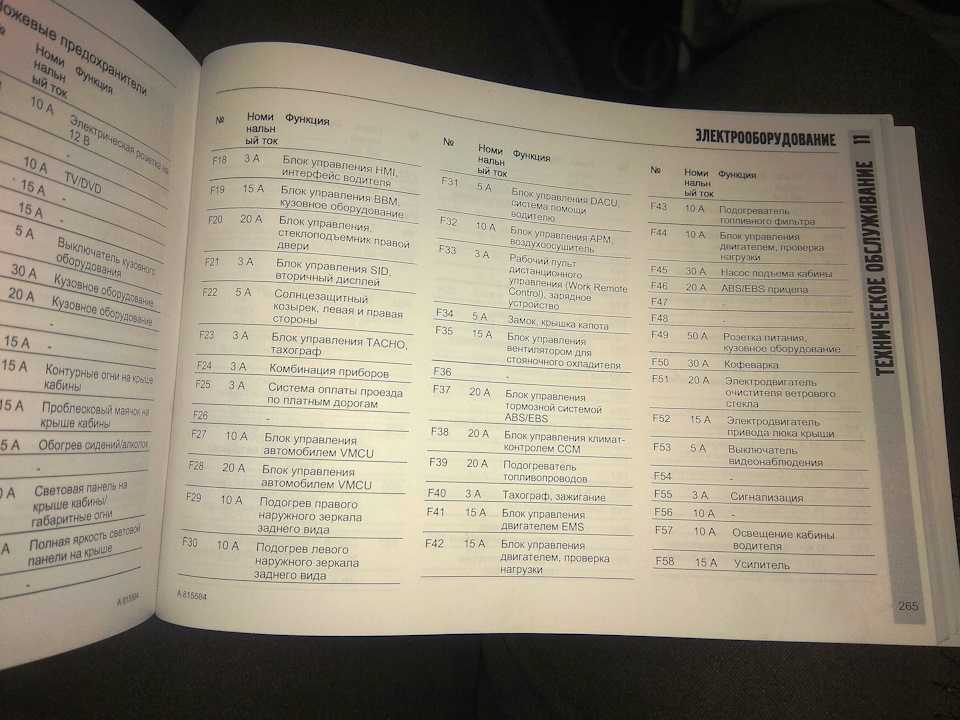

F41 Электромагнитные клапаны двигателя, электрический топливо подкачивающий насос. F52 Управляющая цепь пускового подогрева двигателя, реле положения включения радиоприемника. F55 Надувная подушка безопасности SRS, натяжитель ремня безопасности.

K15 Реле временной выдержки,подъемник тележки, A-ride с ограничителем нагрузки на ось. K22 Реле вентилятора климат- контроля, 1-я скорость стояночного volvo fm предохранители Реле вентилятора климат-контроля, 1-я скорость стояночного отопителя. K39 Реле, подготовка оборудования кузова, освещение плуга снегоочистителя, прожекторы.

Перечень предохранителей грузовых volvo fm предохранители Mercedes-Benz Ахог — Комментариев: интересно а где номер F89 и F91 находятся на рисунке не видно…???? В аккумуляторном отсеке есть предохранители, в том числе и на тахограф.

Достоинства кроссовера

Первое поколение Volvo XC90 было создано на одной платформе с седаном Volvo S80 первой генерации. В активе автомобиля просторный и удобный салон с благородной отделкой и оснащением.

Однако актуальная внешность авто — не единственный козырь «шведа». Автомобили XC90 первого поколения до сих пор не ржавеют. Шведы не увлекались использованием алюминия — кузов кроссовера в основном выполнен из стали, которая имеет очень высокое качество обработки. Кроме того, кузов еще и очень прочный. Часто автомобиль переносил такие ДТП, после которых даже прославленные немецкие машины отправлялись на свалку.

Полноприводная трансмиссия справится с ездой и по скользким дорогам, и по бездорожью. Благодаря системе стабилизации, автомобиль способен выбраться из диагональной ловушки. Ну и конечно, самая главное достоинство кроссовера — его надежность.

Как заменить реле поворотов Вольво 850: инструкция

Замена реле поворотов Вольво 850 — это относительно простой процесс, который можно выполнить с помощью следующей инструкции:

1. Подготовка:

• Убедитесь, что автомобиль находится в безопасном месте и зажигание выключено.
• Установите стояночный тормоз, чтобы предотвратить случайное движение автомобиля.

Доступ к реле:

Реле поворотов Вольво 850 находится под панелью приборов, сразу за рулевым колесом.
Сядьте водителем в сиденье и склонитесь ниже приборной панели.
Осторожно потяните панель приборов к себе, чтобы получить доступ к реле поворотов.

Снятие старого реле:

• Найдите реле поворотов среди других реле, которые могут быть установлены в том же месте.
• Аккуратно вытяните реле поворотов из разъема, используя плоскогубцы.

Установка нового реле:

• Вставьте новое реле в тот же разъем, из которого было извлечено старое реле.
• Убедитесь, что реле правильно установлено и надежно зажато в разъеме.

Завершение:

Осторожно верните приборную панель на место, прокладывая провода реле поворотов через отверстие в панели.
Проверьте работу поворотников, чтобы убедиться, что новое реле было правильно установлено.

Теперь вы умеете заменять реле поворотов Вольво 850 самостоятельно

Не забывайте соблюдать предосторожности и при необходимости обращайтесь к специалистам
