Схема предохранителей вольво s40 2008 года

2004 Fuses List

Fuses list with amperage

Number	Description	Amperage
1	Coolant fan (radiator)	50A
2	Power steering	80A
3	Feed to passenger compartment fuse box	60A
4	Feed to passenger compartment fuse box	60A
5	Element; climate unit	80A
6	Not in use
7	ABS pump	30A
8	ABS valves	20A
9	Engine control module	30A
10	Climate system blower	40A
11	Headlight washers	20A
12	Heated rear window	30A
13	Starter motor relay	30A
14	Trailer connector; rear parking assistance (accessory) accessory module	40A
15	Not in use
16	Feed to passenger compartment fuse box	40A
17	Windshield wipers	30A
18	Feed to passenger compartment fuse box	40A
19	Not in use
20	Horn	15A
21	Not in use
22	Not in use
23	Engine control module (ECM)/transmission control module (TCM)	10A
24	Not in use
25	Not in use
26	Ignition switch	15A
27	A/C compressor	10A
28	Not in use
29	Front fog lights (option)	15A
30	Engine control module	10A
31	Generator voltage regulator	10A
32	Fuel injectors	10A
33	Heating element – heated oxygen sensor	20A
34	Ignition coils; engine control module	10A
35	Engine sensor valves; A/C relay	15A
36	Engine control module (ECM)	10A
37	Not in use
38	Not in use
39	Not in use
40	Not in use
41	Not in use
42	Not in use
43	Volvo Navigation system (option); Audio system	15A
44	SRS	10A
45	12-volt sockets in the passenger compartment	15A
46	Lighting – glove compartment; instrument panel; and footwells	5A
47	Ceiling light; vanity mirror	5A
48	Not in use
49	Supplemental Restrain System (SRS); Occupant Weight Sensor (OWS)	10A
50	Not in use
51	Bi-Xenon headlights (option)	10A
52	ABS	5A
53	Power steering	10A
54	Transmission control module (TCM); differential electronic module	10A
55	Not in use
56	Steering wheel keypad (option); alarm siren	10A
57	On-board diagnostic socket; brake light switch	15A
58	Right high beam; auxiliary lights	7.5A
59	Left high beam; auxiliary lights	7.5A
60	Heated driver’s seat (option)	15A
61	Heated passenger’s seat (option)	15A
62	Moonroof (option)	20A
63	Power window – rear passenger’s side	20A
64	Radio receiver; Global Positioning System – GPS (option)	5A
65	Volvo Navigation system (option); Audio system	5A
66	Climate system; audio system	10A
67	Not in use
68	Cruise control	5A
69	Climate system; rain sensor (option)	5A
70	Not in use
71	Not in use
72	Not in use
73	Moonroof; front ceiling lighting; auto-dim mirror; (option) seat belt reminder	5A
74	Fuel pump relay	15A
75	Not in use
76	Not in use
77	12-volt socket in trunk	15A
78	Not in use
79	Back-up lights	5A
80	Not in use
81	Power window and door lock – rear driver’s side	20A
82	Power window and door lock – front passenger’s side	25A
83	Power window and door lock – front driver’s side	25A
84	Power passenger’s seat	25A
85	Power driver’s seat	25A
86	Interior lighting relay; power seats	5A

Блок предохранителей Киа Сид: маркировка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Киа Сид имеется три места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле в подкапотном пространстве

Схема расположения предохранителей в монтажном блоке, который находится под капотом Сид:

Номерпредохранителя (сила тока, А)	Наименование предохранителя/ реле	Цвет	Назначение
1(10)	START	Красный	Реле стартера
2(10)	A/CONSW	Красный	Блок управления кондиционером
3(10)	HTD MIRR	Красный	Систем обогрева наружных зеркал заднего вида
4(16)	SEAT HTR	Синий	Обогрев сидений
5(10)	A/CON	Красный	Кондиционер
6(10)	HEADLAMP	Красный	Лампы дальнего света
7(25)	FR WIPER	Серый	Стеклоочиститель ветрового окна
8(15)	RR WIPER	Синий	Стеклоочиститель двери задка
9(15)	DRL OFF	Синий	Выключение ближнего света фар в дневное время суток
10(10)	RR FOG	Красный	Задние противотуманные фонари
11(25)	P/WDW LH	Серый	Блок управления стеклоподъемниками
12(10)	CLOCK	Красный	Часы
13(15)	C/UGHTER	Синий	Предохранитель прикуривателя киа сид
14(20)	DR LOCK	Желтый	Люк, реле блока управлением зажигания
15(15)	DEICER	Синий	Реле обогревателя ветрового стекла
16(15)	STOP	Синий	Стоп-сигналы
17(15)	ROOM LP	Синий	Освещение салона
18(15)	AUDIO	Синий	Аудиосистема, маршрутный компьютер
19(15)	T/UD	Синий	Дверь задка
20 (25)	SAFETY P/WDW RH	Серый	Блокировка электрических стеклоподъемников (правая сторона)
21 (25)	SAFETY P/WDW LH	Серый	Блокировка электрических стеклоподъемников (левая сторона)
22(25)	P/WDW	Серый	Электрические стеклоподъемники
23 (15)	Р/OUTLET	Синий	Розетка электрического питания
24(10)	T/SIG	Красный	Блок переключателей
25(10)	A/BAG IMD	Красный	Контрольная лампа подушки безопасности
26(10)	CLUSTER	Красный	Панель приборов
27(15)	A/BAG	Синий	Подушка безопасности
28(15)	SPEARE	Синий	Резерв
29(15)	RR.P/OUTLET	Синий	Передняя розетка электрического питания
30(10)	TAIL RH	Красный	Задний правый габаритный фонарь
31 (10)	TAIL LH	Красный	Задний левый габаритный фонарь

Расположение реле в салоне

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Расположение монтажного блока (бензиновый двигатель)

Для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.

На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле, там же расположен пинцет для извлечения плавких предохранителей.

Passenger compartment

In the passenger compartment, the main fuse and relay box is located under the glove compartment, on the passenger side.

In order to access it you need:

1. Remove the inner lining covering the fuse box by first sinking the center pin approx. one cm in the mounting clip (1), and then remove the clip.
2. Remove the two wing screws (2) (holding the fuse box) by turning counterclockwise.
3. Lower the fuse box (3) half way.

Photo example

Diagram

Assignment

37	Spare
38	Spare
39	Spare
40	Spare
41	Spare
42	Spare
43	15A Telephone, audio system, Volvo navigation system, Bluetooh (option)
44	10A SRS, ECM (5-cyl.)
45	15A Cigarette lighter, rear seat 12V outlet
46	5A Lighting – glove compartment, dashboard and pads
47	5A Interior lighting
5A Garage door remote control (option)
48	15A Wiper /
15A tailgate washer
49	10A SRS system / Occupant weight sensor (OWS)
50	Spare
51	10A Auxiliary interior heater, 4WD, fuel filter relay, heating
52	5A Transmission Control Module (TCM), ABS
53	10A Power steering
54	10A Parking assistance, Bi-xenon (option)
55	20A Keyless system control module
56	10A Volvo Navigation System remote key module, siren control module
57	15A Data connector (DLC), brake light switch
58	7.5A High Beam (Right), Auxiliary Lamp Relay
59	7.5A Left high beam
60	15A Heated driver’s seat (option)
61	15A Heated passenger seat (option)
62	20A Sunroof
63	20A Power windows and door lock – passenger side rear door
64	5A RTI / Audio system, Sirius satellite radio (option), Volvo navigation system (option)
65	5A Audio system
66	10A Infotainment Control Module (ICM), climate control
67	Spare
68	5A Cruise control
69	5A Climate control, rain sensor, BLIS button
70	Spare
71	Spare
72	Spare
73	5A Sunroof, front ceiling light, auto dimming mirror (option), seat belt reminder
74	15A Fuel module (fuel pump)
75	Spare
76	Spare
77	15A Power outlet in luggage compartment, auxiliary electronic module (AEM), cigarette lighter fuse
78	Spare
79	5A Reversing lights, interior rearview mirror
80	Spare
81	20A Power windows and door lock – rear driver’s door
82	25A Power window – front passenger side door
83	25A Power windows and door lock – front driver’s door
84	25A Power passenger seat
85	25A Power driver’s seat
86	5A Interior lighting, luggage compartment lighting, power seats, fuel gauge (1.8F)

Relay

1. Fuel pump relay
2. Main Ignition Relay

Ремонт предохранителей С4 своими руками

Процедура невозможна. Плавкие вставки не подлежат восстановлению и являются одноразовыми. Чтобы поменять предохранитель достаточно выполнить ряд действий.

1. Вскрыть крышку монтажного блока.
2. Внутри найти нужный предохранитель.
3. На обратной стороне крышки блока имеется специальный пинцет. При помощи него нужно вынуть плавкую вставку из гнезда и установить не ее место исправную.
4. Собрать модуль в обратном порядке.

Замена предохранителя прикуривателя

Потребуется выполнить ряд действий.

1. Отключить питание бортовой сети от аккумулятора.
2. Вскрыть крышку салонного монтажного блока и откинуть защитную панель.
3. Далее найти нужную вставку (расположение зависит от типа монтажного блока).
4. Используя пинцет или специальные щипцы вынуть уставку со своего места и заменить ее исправной.
5. Собрать панель в обратном порядке.

Замена реле регулятора

1. Отключить бортовое питание.
2. Ослабить ремень генератора и демонтировать устройство с автомобиля.
3. Используя набор ключей и наставок, разобрать корпус устройства.
4. Далее потребуется найти и открутить регулятор с посадочного места.
5. Собрать механизм в обратном порядке.

Замена реле топливного насоса

В некоторых версиях автомобиля, реле устанавливается в монтажном блоке под капотом. Для замены устройства потребуется вынуть блок с посадочного места, предварительно отключив питание.

Замена втягивающего реле стартера

Процедура выглядит так.

• Отключить аккумулятор.
• Снять воздушный фильтр и защиту картера двигателя.
• Далее отсоединить клеммы от втягивающего и выкрутить крепежные болты.

• После того, как разобрана половина машины следует приниматься за само стягивающее. Откручиваем шпильки крепления и меняем элемент на новый.
• После этого вся конструкция собирается в обратном порядке.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Engine compartment

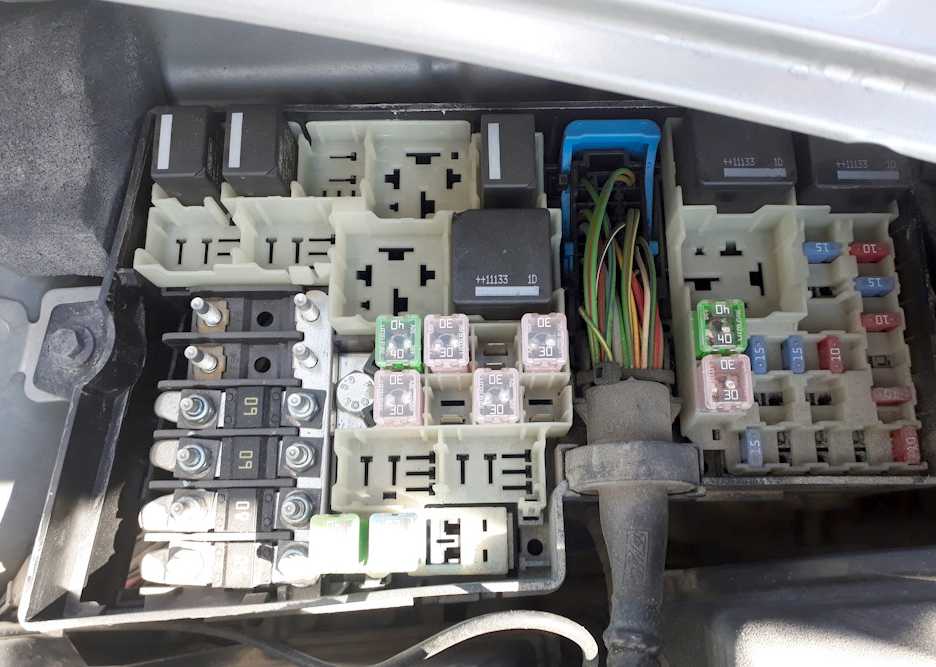

Under the hood of the car, on the left side of the engine compartment, there is a main block with fuses and relays.

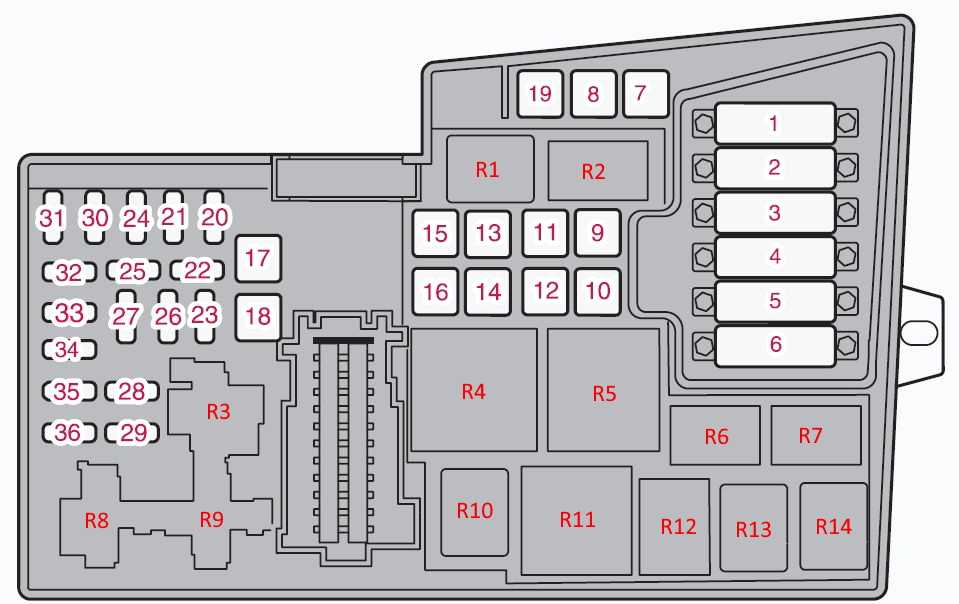

Diagram

Designation

1	50A Radiator fan
2	80A Power steering
3	60A Fuse box in passenger compartment
4	60A Fuse box in passenger compartment
5	80A Climate control element, PTC auxiliary heater (option)
6	60A Glow plugs (4-cyl. diesel).
70A Glow plugs (5-cyl. diesel).
60A Glow plugs (DRIVe)
70A Glow plugs (5-cyl. diesel)
7	30A ABS pump
8	20A ABS valves
9	30A Engine control
10	40A Radiator cooling fan
11	20A Headlight washers
12	30A Heated rear window
13	30A Starter relay
14	40A Trailed (depending on configuration)
15	Spare
16	30A Infotainment / Radio
17	30A Windshield wipers. / wipers
18	40A Supply to passenger compartment fuse box
19	Spare
20	15A Horn
21	20A Fuel auxiliary heater, interior heater.
22	Spare
23	10A Engine control module ECM (5-cyl. petrol), transmission (TCM)
24	20A Heated fuel filter, oil sump with PTC element (5-cyl. diesel)
25	Spare
10A Central Electronic Module (CEM) (Start/Stop system)
26	15A Ignition switch
27	10A Air conditioning compressor
28	Spare
29	15A Front fog lamp
15A Daytime running lights (DRL) (option)
30	Engine control module ECM (1.6 I petrol, 2.0 I diesel)
10A Coolant pump (Start/Stop)
31	10A Voltage regulator, alternator 4-cyl.
32	10A Injectors (5-cyl. petrol), lambda probe (4-cyl. petrol), aftercooler (4-cyl. diesel), mass air flow sensor and turbo control (5-cyl. diesel)
10A 2009-2011: Fuel injectors
10A 2012: Injectors (5-cyl. petrol), Turbo control valve (5-cyl. diesel), Oil level sensor (5-cyl. diesel), Fuel flow control valve (DRIVe), Mass air flow sensor (DRIVe), Control turbocharged engine (DRIVe)
33	20A Lambda probe and vacuum pump (5-cyl. petrol), engine control module (5-cyl. diesel), diesel filter heater (4-cyl. diesel).
20A 2009-2011: Heated oxygen sensor, vacuum pump
20A 2012: Vacuum pump (5-cyl. petrol), relay coil, relay, vacuum pump (5-cyl. petrol), engine control module (5-cyl. diesel), heated fuel filter (DRIVe)
34	10A Ignition coils (petrol), injectors (petrol 1.6 l), fuel pump (4-cyl. diesel), pressure switch, climate control (5-cyl.), glow plugs and EGR emission control system (5-cyl. cyl. diesel)
10A 2009-2011: Ignition coils, air conditioner pressure sensor
10A 2012: Ignition Coils (Petrol), Pressure Switch, Climate Control System (5-cyl.), Glow Plugs (5-cyl. Diesel), EGR Emission Control System (5-cyl. Diesel), Fuel Pump (DRIVe ), Lambda-Sond (DRIVe), Engine Control Module (Start/Stop), Relay Coils, Start/Stop System Relay
35	15A Engine valve sensors, A/C relay, oil catcher sensor (5-cyl. petrol), ECM (5-cyl. diesel), EVAP system (petrol), injectors (1.8/2.0L petrol) , MAF mass air flow sensor (5-cylinder petrol, 4-cylinder diesel), turbocharger (4-cylinder diesel), power steering pressure switch (1.6L petrol), EGR control system (4-cylinder diesel)
15A 2009-2011: Engine Sensor Valves, A/C Relay, Relay Coil, PTC Element Oil Sump, Canister, Mass Air Flow Sensor
15A 2012: climate control system, PTC element, oil separator (5-cyl. petrol), mass air flow sensor (5-cyl. petrol), turbocharger control valve (5-cyl. petrol), variable valve timing (5-cyl. petrol) , Injectors (2.0L petrol), EVAP valve (2.0L petrol), Air-fuel mixture control valve (2.0L petrol), Fuel pressure control valve (5-cyl. diesel), Engine control (5 -cyl. diesel), EGR system (DRIVe)
36	10A Engine control module ECM (non-5-cyl. diesel), accelerator pedal position sensor, lambda probe (5-cyl. diesel)
10A Engine control module (petrol, DRIVe), accelerator pedal position sensor (5-cyl. diesel), lambda probe (5-cyl. diesel

Relay

• R1 – Headlight washer pump relay
• R2 –
• R3 –
• R4 – Rear window heater relay
• R5 –
• R6 –
• R7 – Immobilizer relay
• R8 – Engine control relay
• R9 – Starter relay
• R10 – Air conditioner relay
• R11 –
• R12 – Fuel filter heater relay
• R13 – Fog lamp relay
• R14 – Horn relay

Layout

Allocation

• 11M/1 – Electrical distributor (125 A);
• 11M/2 – Battery monitoring sensor (15 A).

Do you have any questions? Ask them in the comments.

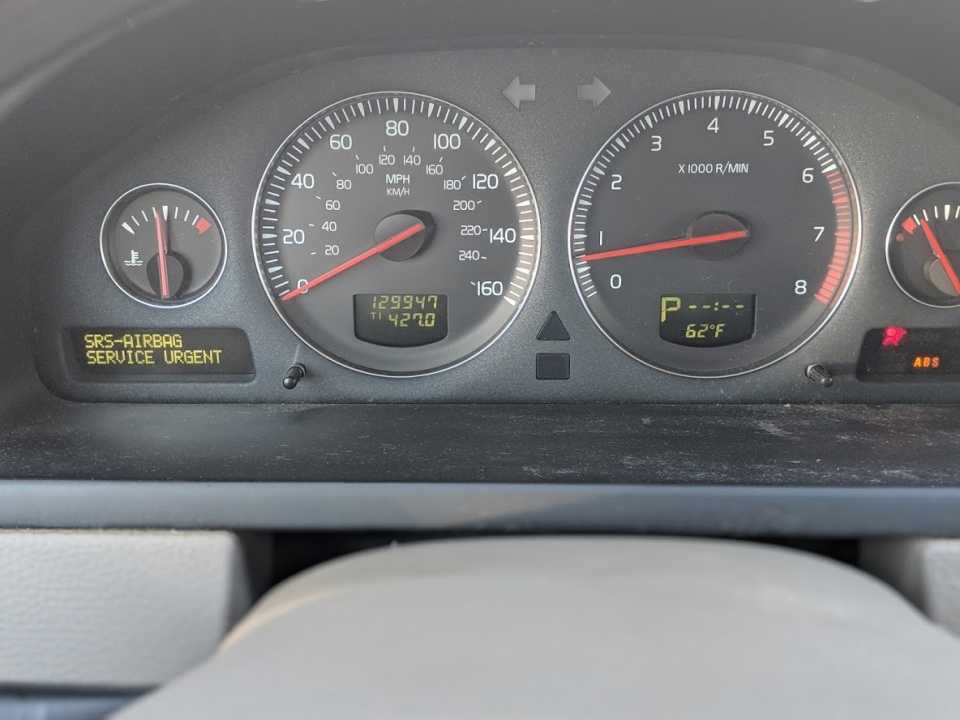

симптомы

Модуль CEM (или коррозионные соединения в CEM) вызывают прерывистые электрические проблемы.

Вот некоторые проблемы, которые вы можете заметить.

• Система безопасности не работает
• Тормоз, пожалуйста, сделайте ошибку безопасного останова на приборной панели
• Проблемы с зажиганием, не заводится машина
• Waring Lights On/Индикаторы не работают
• Дворники включаются случайно
• Руль трудно повернуть
• Подсветка комбинации приборов включается
• Датчики не работают
• Радио работает с перебоями
• Аксессуары перестают работать
• Свет не работает с перерывами
• Дворники не работают или приходят спорадически
• CAN сообщает о неисправности диагностического прибора
• ABS свет включается случайно
• Нет связи с блоком CEM
• Отказ тормоза
• Слабый режим
• Не начинай
• Immo вина
• Двигатель выключается случайно

Это некоторые из наиболее распространенных проблем. Имейте в виду, что вы можете испытывать только один или два из этих симптомов в зависимости от того, как и где произошла ошибка вашей CEM. Некоторые из этих проблем могут быть связаны с неисправным модулем управления кузовом или модулем управления освещением (LCM).

Автомобиль может нормально работать в холодное время, но возникают случайные проблемы с электричеством, когда жарко, холодно или на улице влажно.

2006 to 2013 Fuses List

Fuses list with amperage

Number	Description	Amperage
1	Coolant fan (radiator)	50A
2	Power steering	80A
3	Feed to passenger compartment fuse box	60A
4	Feed to passenger compartment fuse box	60A
5	Element; climate unit	80A
6	Not in use
7	ABS pump	30A
8	ABS valves	20A
9	Engine control module (ECM)	30A
10	Climate system blower	40A
11	Headlight washers	20A
12	Feed to heated rear window	30A
13	Starter motor relay	30A
14	Trailer connector	40A
15	Not in use
16	Feed to audio system	30A
17	Windshield wipers	30A
18	Feed to passenger compartment fuse box	40A
19	Not in use
20	Horn	15A
21	Not in use
22	Not in use
23	Engine control module (ECM)/transmission control module (TCM)	10A
24	Not in use
25	Not in use
26	Ignition switch	15A
27	A/C compressor; water shut-off valve	10A
28	Not in use
29	Front fog lights (option)	15A
30	Engine control module (ECM)	3A
31	Generator voltage regulator	10A
32	Fuel injectors	10A
33	Heated oxygen sensor; vacuum pump	20A
34	Ignition coils; engine control module; climate unit pressure sensor	10A
35	Engine sensor valves; A/C relay; relay coil water shut-off valve	15A
36	Engine control module (ECM); throttle sensor	10A
37	Not in use
38	Not in use
39	Not in use
40	Not in use
41	Not in use
42	Not in use
43	Audio system; Volvo Navigation system (option); 15A
44	Supplemental Restrain System (SRS)	10A
45	12-volt socket in rear seat	15A
46	Lighting – glove compartment; instrument panel; and footwells	5A
47	Interior lighting	5A
48	Tailgate wiper/washers; Windshield washers	15A
49	Supplemental Restrain System (SRS); Occupant Weight Sensor (OWS)	10A
50	Not in use
51	Park assist (until 2007); AWD; Bi-Xenon headlights (2007 only); fuel filter relay (from 2008) 10A
52	Transmission control module (TCM); 5A
53	ABS; power steering; Bi-Xenon headlights (up to 2006) 10A
54	Engine control module and turbo; ECM (until 2007); Park assist (from 2008); Bi-Xenon headlights (from 2008) 10A
55	Not in use
56	Alarm siren control module; Volvo Navigation System Remote Control (2008 on) 10A
57	On-board diagnostic socket; brake light switch; 15A
58	Right high beam; auxiliary lights relay; 7.5A
59	Left high beam	7.5A
60	Heated driver’s seat (option)	15A
61	Heated passenger’s seat (option)	15A
62	Moonroof (option)	20A
63	Power window and door lock – rear passenger’s side door	20A
64	Audio system; Volvo Navigation system (option); 5A
65	Audio system; 5A
66	Audio system control module (ICM); climate system; 10A
67	Not in use
68	Cruise control	5A
69	Climate system; rain sensor (option)	5A
70	Not in use
71	Not in use
72	Not in use
73	Moonroof; front ceiling lighting; auto-dim mirror; seat belt reminder	5A
74	Fuel pump relay	15A
75	Not in use
76	Not in use
77	12-volt socket in cargo area; auxiliary equipment control module (AEM)	15A
78	Not in use
79	Back-up lights	5A
80	Not in use
81	Power window and door lock – rear driver’s side door	20A
82	Power window and door lock – front passenger’s side door	25A
83	Power window and door lock – front driver’s side door	25A
84	Power passenger’s seat	25A
85	Power driver’s seat	25A
86	Interior lighting relay; cargo compartment light; power seats	5A

This information is suitable for the following model years:
– Volvo S40 / V50 1.6 100 hp B4164S3, made / sold in 2005, 2006, 2007, 2008, 2009, 2010, 2011 and 2012
– Volvo S40 / V50 1.8 125 hp B4184S11, made / sold in 2005, 2006, 2007, 2008, 2009 and 2010
– Volvo S40 / V50 1.8 Flexi-Fuel 125 hp B4184S8, made / sold in 2006, 2007, 2008, 2009 and 2010
– Volvo S40 / V50 2.0 145 hp B4204S3, made / sold in 2007, 2008, 2009, 2010, 2011 and 2012
– Volvo S40 / V50 2.0 Flexi-Fuel 145 hp B4204S4, made / sold in 2010, 2011 and 2012
– Volvo S40 / V50 2.4 140 hp B5244S5, made / sold in 2004, 2005, 2006, 2007, 2008, 2009 and 2010
– Volvo S40 / V50 2.4i 167 hp B5244S7, made / sold in 2004, 2005, 2006, 2007, 2008, 2009 and 2010
– Volvo S40 / V50 2.4i 170 hp B5244S4, made / sold in 2004, 2005, 2006, 2007, 2008, 2009 and 2010
– Volvo S40 / V50 2.5 T5 220 hp B5254T3, made / sold in 2004, 2005, 2006, 2007 and 2008
– Volvo S40 / V50 2.5 T5 230 hp B5254T7, made / sold in 2008, 2009, 2010, 2011 and 2012
– Volvo S40 / V50 1.6D 110 hp D4164T, made / sold in 2005, 2006, 2007, 2008, 2009, 2010 and 2011
– Volvo S40 / V50 1.6D D2-Drive 115 hp D4162T, made / sold in 2011 and 2012
– Volvo S40 / V50 2.0D 133 hp D4204T2, made / sold in 2004, 2005 and 2006
– Volvo S40 / V50 2.0D 136 hp D4204T, made / sold in 2004, 2005, 2006, 2007, 2008, 2009 and 2010
– Volvo S40 / V50 D3 150 hp D5204T, made / sold in 2011 and 2012
– Volvo S40 / V50 D4 177 hp D5204T5, made / sold in 2011 and 2012
– Volvo S40 / V50 D5 163 hp D5244T9, made / sold in 2007, 2008, 2009 and 2010
– Volvo S40 / V50 D5 180 hp D5244T8, made / sold in 2006, 2007, 2008, 2009 and 2010
– Volvo S40 / V50 D5 180 hp D5244T13, made / sold in 2008, 2009 and 2010

Volvo S40 | Предохранители | Вольво С40

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.

Предохранители и реле Volvo S40

Рассмотрены автомобили Volvo S40 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

блок предохранителей в моторном отсеке.

расшифровка предохранителей и реле для автомобилей Volvo S40 выпускавшихся до 2006 года.

Реле насоса омывателя фар

Реле обогревателя заднего стекла

Реле системы управления двигателем

Реле противотуманных фар

Реле звукового сигнала

(50A) Электродвигатель вентилятора системы охлаждения

(80A) Усилитель рулевого управления

(60A) Блок предохранителей/реле приборная панель

(60A) Блок предохранителей/реле приборная панель

(80A) Система управления микроклиматом

(60A) Свечи накаливания

(30A) Реле системы управления двигателем

(40A) Электродвигатель вентилятора кондиционера/отопителя

(20A) Омыватели фар

(30A) Обогреватель заднего стекла

(40A) Разъем электрооборудования прицепа

(40A) Блок предохранителей/реле приборной панели

(30A) Очиститель/омыватель лобового стекла

(40A) Блок предохранителей/реле приборной панели

(15A) Звуковой сигнал

(20A) Дополнительный подогреватель, отопитель салона (топливный)

(10A) Модуль управления двигателем (ECM)/ модуль управления коробкой передач (TCM)

(10A) Электромагнитная муфта компрессора кондиционера

(15A) Противотуманные фары

(10A) Электронный блок управления двигателем

(10A) Управление двигателем

(20A) Управление двигателем

(10A) Управление двигателем

(15A) Клапаны датчиков двигателя, реле системы кондиционирования

(10A) Электронный блок управления двигателем

расшифровка предохранителей и реле для автомобилей Volvo S40 выпускавшихся до 2006 года.

Реле насоса омывателя фар

Реле обогревателя заднего стекла

Реле системы управления двигателем

Реле подогревателя топливного фильтра

Реле противотуманных фар

Реле звукового сигнала

(50A) Электродвигатель вентилятора системы охлаждения

(80A) Усилитель рулевого управления

(60A) Блок предохранителей/реле приборной панели

(60A) Блок предохранителей/реле приборной панели

(80A) Элемент климатической установки, дополнительный отопитель PTC

(60A) Свечи накаливания

(30A) Реле системы управления двигателем

(40A) Электродвигатель вентилятора кондиционера/отопителя

(20A) Омыватели фар

(30A) Обогреватель заднего стекла

(40A) Разъем электрооборудования прицепа

(40A) Питание развлекательной системы

(30A) Очиститель/омыватель лобового стекла

(40A) Блок предохранителей/реле приборной панели

(15A) Звуковой сигнал

(20A) Дополнительный топливный отопитель, отопитель салона

(10A/15А) Модуль управления двигателем ECM (5-цил. бензин), трансмиссия (TCM) (5-цил. автомат.)/ Трансмиссия (TCM) (4-цил. автомат.)

(20A) Подогреватель топливного фильтра

(15A) Замок зажигания

(10A) Электромагнитная муфта компрессора кондиционера

(15A) Противотуманные фары

(10A) Электронный блок управления двигателем

(10A) Управление двигателем

(20A) Управление двигателем

(10A) Управление двигателем

(15A) Датчик двигателя клапанов, катушка реле кондиционирования воздуха, элемент PTC маслоуловителя (5-цил. бензин), модуль управления двигателем ЕСМ (5-цил. дизель), бачок поглощения (бензин), форсунки (1,8/2,0 л бензин), расходомер воздуха MAF (5-цил. бензин, (4-цил. дизель), реле давления сервоуправления (1,6 л бензин), EGR очистка отработавших газов (4-цил. дизель)

(10A) Электронный блок управления двигателем

Блок предохранителей в салоне Volvo S40.

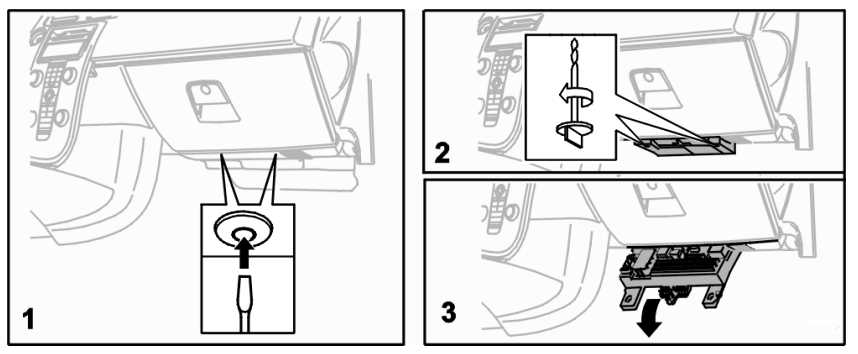

для доступа к предохранителям:

1. Снимите внутреннюю обивку, закрывающую блок предохранителей, утопив сначала центральный штифт примерно на один см в крепежном пистоне (1), затем выньте пистон.

2. Поворотом против часовой стрелки снимите оба барашковых винта (2) (удерживающих блок предохранителей).

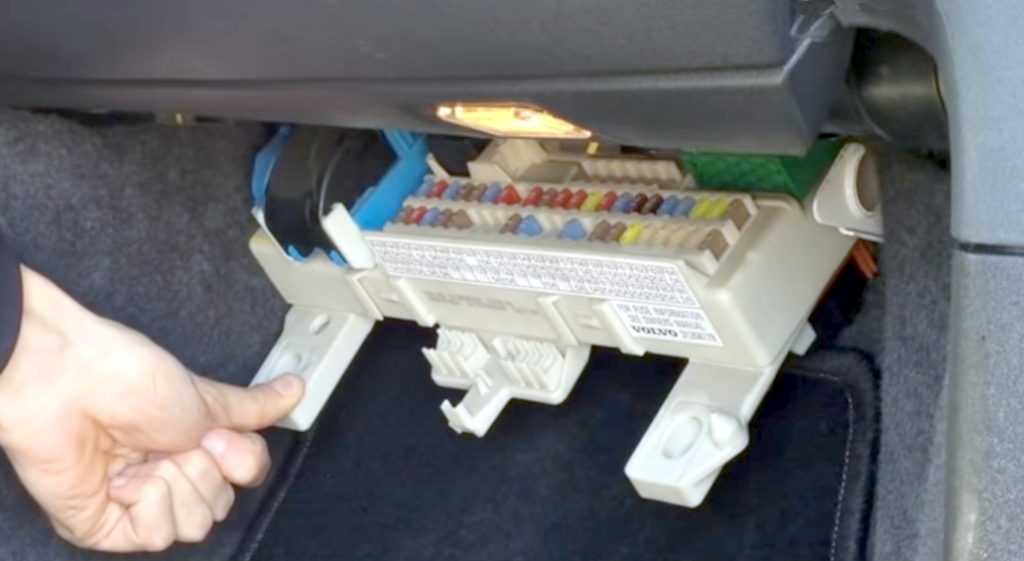

3. Наполовину опустите блок предохранителей (3). Вытяните его в направлении кресла до упора. Полностью опустите его. Блок предохранителей можно снять полностью.

4. Уберите блок предохранителей в обратном порядке.

5. Полностью выньте центральный штифт из крепежного пистона, закрепите при помощи крепежного пистона облицовку и вдавите штифт обратно в крепежный пистон. Крепежный пистон расширяется и удерживает облицовку на месте.

схема расположения предохранителей в блоке.

назначение предохранителей для автомобилей Volvo S40 выпускавшихся до 2006 года.

Источник статьи: http://avtoblokrele.ru/volvo/predohraniteli-i-rele-volvo-s40.html
