Volvo S80 (2012 год). Руководство — часть 87
Все электрические устройства и компо-ненты защищены плавкими предохраните-лями, которые предотвращают поврежде-ние системы электрооборудования автомо-биля в случае короткого замыкания илиперегрузки.
Отказ электрического компонента илифункции может быть вызван временнойперегрузкой или перегоранием соответ-ствующего предохранителя. Если один и тотже предохранитель перегорает несколькораз, причина заключается в неисправностисоответствующего компонента. Volvo реко-мендует проверить автомобиль на офи-циальной станции техобслуживания Volvo.
Найдите обозначение предохранителя,чтобы найти его местоположение.
Выньте предохранитель и сбоку про-верьте, не перегорела ли изогнутая про-волока.
Если проволока перегорела, заменитеего новым такого же цвета и ампеража.
При замене предохранителя запре-щается использовать посторонние пред-меты или более мощный по сравнению суказанным предохранитель. Это можетпривести к серьезным повреждениямсистемы электрооборудования и дажевызвать воспламенение.

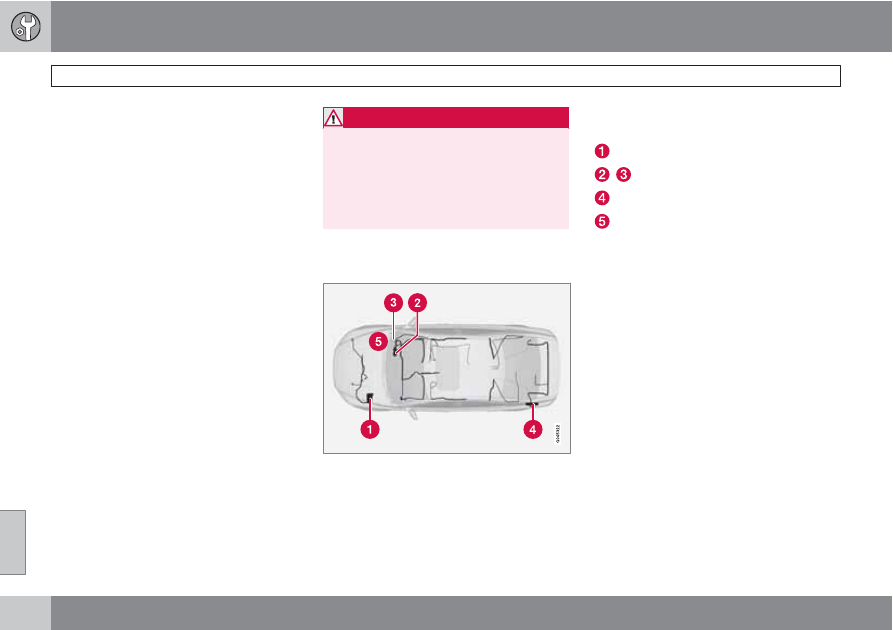

Расположение токораспределительныхкоробок в автомобиле с левостороннимуправлением. В автомобиле с правосторон-ним управлением токораспределительные
коробки под перчаточным ящиком нахо-дятся с другой стороны.
Двигательный отсек холодная зона(только Start/Stop*)
Реле во внутреннем отсеке двигателя
Во внутреннем отсеке двигателя автомобиля Volvo S80 расположено несколько реле, которые выполняют важные функции для работы различных систем автомобиля. Реле – это устройства, которые управляют электрическими цепями, переключая их на и отключая от источника питания.
Реле во внутреннем отсеке двигателя могут быть установлены в различных местах, в зависимости от конкретной модели Volvo S80 и ее годов выпуска. Ниже представлен список наиболее распространенных реле, которые можно найти во внутреннем отсеке двигателя.
- Реле стартера – отвечает за запуск двигателя автомобиля. Оно управляет подачей электрического тока на стартер, чтобы воздух/топливная смесь могла быть поджата, зажжена и запущена;
- Реле насоса топлива – контролирует подачу топлива из бака в двигатель. Оно включается при включении зажигания, чтобы активировать насос топлива. Если реле насоса топлива выходит из строя, двигатель может не запуститься или может прекратить работать;
- Реле вентилятора радиатора – отвечает за управление работой вентилятора радиатора. Реле включает вентилятор при достижении определенной температуры двигателя и отключает его, когда температура снижается;
- Реле системы кондиционирования – управляет работой системы кондиционирования автомобиля. Оно включается при включении кондиционера и контролирует подачу электрического тока на компрессор, что позволяет его работать;
- Реле форсунок – управляет работой форсунок, которые отвечают за подачу топлива в цилиндры двигателя. Реле включает и отключает форсунки в соответствии с потребностью двигателя в топливе.
Реле во внутреннем отсеке двигателя Volvo S80 – это важные компоненты, которые обеспечивают работу различных систем автомобиля. Если возникли проблемы с работой этих систем, их необходимо проверить и, при необходимости, заменить.
Предохранители Toyota Mark 2 (X100), 1996 — 2000
Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.
Рассмотрены схемы моделей Тойота Марк 2 1996, 1997, 1998, 1999, 2000 года выпуска, 2WD&4WD с дизельным 2L-TE (2,4 л с турбонаддувом) и бензиновыми 4S-FE (1,8 л), 1G-FE (2,0 л), 1JZ-GE (2,5л), 1JZ-GTE (2,5 л с турбонаддувом), 2JZ-GE (3,0 л) двигателями.
В салоне
Расположение блока показано на изображении выше.
Фото — пример.
| Схема салонного блока предохранителей | ||
| № | Ток, А | Описание |
| 1 | 30 | Люк |
| 2 | 10 | Передние и задние габариты, подсветка номерного знака |
| 3 | 15 | Панель управления кондиционером и отопителем, электродвигатель вентилятора, обогреватель заднего стекла |
| 4 | 20 | Центральный замок |
| 5 | 7,5 | Подсветка выключателей и переключателей, подсветка панели управления кондиционером и отопителем, подсветка магнитолы |
| 6 | 10 | Указатели поворотов |
| 7 | 20 | Электропривод стеклоподъемника двери водителя |
| 8 | 10 | Электронный блок управления двигателем |
| 9 | 15 | Системы ABS (АБС), TRC, VSC, «круиз-контроль», автоматического включения/отключения фар |
| 10 | 20 | Стоп-сигналы |
| 11 | 7,5 | Стартер |
| 12 | 15 | Комбинация приборов, система дистанционного управления замками дверей и крышки багажника, система преднатяжителей ремней безопасности |
| 13 | 20 | Антиобледенитель щеток стеклоочистителя лобового стекла |
| 14 | 20 | Электропривод стеклоподъемника задней левой двери |
| 15 | 20 | Электродвигатель стеклоочистителя |
| 16 | 15 | Противотуманные фары |
| 17 | 20 | Электропривод стеклоподъемника двери переднего пассажира |
| 18 | 10 | Магнитола, многофункциональный дисплей |
| 19 | 10 | Кондиционер и отопитель, «круиз-контроль», задние противотуманные фары, система дистанционного управления замками дверей и крышки багажника |
| 20 | 20 | Электропривод стеклоподъемника задней правой двери |
| 21 | 10 | Система блокировки переключения передач, часы, система подушек безопасности (SRS), электропривод боковых зеркал |
| 22 | 30 | Электропривод сидений |
| 23 | 7,5 | Электропривод системы повышения частоты вращения холостого хода |
| 24 | 15 | Предохранитель прикуривателя марк 2 |
В моторном отсеке
Монтажный блок находится около аккумулятора, и закрыт пластиковой крышкой.
Общий вид.
| Схема предохранителей в моторном отсеке Марк 2 | ||
| № | Ток, А | Защищаемая цепь |
| 1 | 15 | Освещение салона, часы |
| 2 | 15 | Правая фара (1) |
| 3 | 20 | Центральный замок |
| 4 | 25 | Магнитола, многофункциональный дисплей |
| 5 | 15 | Левая фара (1) |
| 6 | 10 | Звуковой сигнал |
| 7 | 20 | Электронный блок управления двигателем EFI (2) |
| 8 | 20 | Электронный блок управления двигателем AM2 |
| 9 | 15 | Аварийная сигнализация |
| 10 | 7,5 | Генератор |
| 11 (3) | 15 | Правая фара (дальний свет) |
| 12 (3) | 15 | Правая фара (ближний свет) |
| 13 (4) | 30 | Электродвигатель вентилятора FAN №2 |
| 14 (4) | 30 | Электродвигатель вентилятора FAN №1 |
| 13 (5) | 30 | Электродвигатель вентилятора RDI FAN |
| 14 (5) | 20 | Система изменения жесткости амортизаторов (TEMS) |
| 14 (6) | 20 | Подогреватель топлива |
| (1) — Комплектации TOURER-V и TOURERS: 2 — левая фара (дальний свет); 5 — левая фара (ближний свет); (2) — Модели с дизельным двигателем «ECD», (3) — Комплектации TOURER-V и TOURERS, (4) — Комплектации TOURER-V. TOURERS и TOURER, (6) — Комплектация GRANDE-G, (6) — Только модели с дизельными двигателями. |
Реле в салоне автомобиля
В автомобиле Volvo S80 существует несколько реле, которые находятся внутри салона, обеспечивая работу различных систем и устройств.
Реле зажигания: Это реле отвечает за подачу питания на электронную систему зажигания и зажигательные свечи автомобиля. Оно расположено внутри кожуха рулевой колонки.
Реле стеклоподъемников: Данное реле отвечает за подачу питания на стеклоподъемники автомобиля. Оно находится в блоке предохранителей и реле, расположенном на панели приборов или в нижней части приборной панели.
Реле центрального замка: Это реле отвечает за управление центральным замком и системой сигнализации автомобиля. Оно расположено в блоке предохранителей и реле в салоне автомобиля.
Реле кондиционера: Данное реле отвечает за включение и отключение компрессора кондиционера автомобиля. Оно находится в блоке предохранителей и реле, который расположен на панели приборов или в нижней части приборной панели.
Расположение конкретных реле может отличаться в зависимости от года выпуска и конфигурации автомобиля Volvo S80. Если возникают проблемы с функционированием данных систем и устройств, рекомендуется обратиться к руководству по эксплуатации автомобиля или квалифицированному автомобильному механику для получения более подробной информации о расположении и функционировании реле.
Блоки в салоне
Блок предохранителей
В левом торце приборной панели за защитной крышкой крышкой находится первый блок с предохранителями.
Пример схемы с крышки блока
Схема
Обозначение
| F1 | (10A) Левая фара — ближний свет |
| F2 | (10A) Правая фара – ближний свет |
| F3 | (15A) Реле ближнего света фар / Противотуманные фары |
| F4 | (20A) Реле дальнего света фар / (30A) Электропривод сиденья — со стороны водителя |
| F5 | (30A) Электропривод сиденья — со стороны водителя / Электропривод сиденья пассажира |
| F6 | (30A) Электропривод сиденья пассажира |
| F7 | (15A) Подогреватель переднего сидения – левого (5A) Реле 1 вспомогательных цепей зажигания, многофункциональный блок управления 1, система SRS, система контроля не пристегнутых ремней безопасности (^01/99) |
| F8 | (15A) Подогреватель переднего сидения – правого (25A) Подогреватель передних сидений |
| F9 | (5A) Система ABS, блок системы контроля положения рулевого колеса |
| F10 | (15A) Левая фара — дальний свет |
| F11 | (15A) Правая фара – дальний свет |
| F12 | (15A) Система омывателя/ очистителя фар, корректор фар |
| F13 | (20A) Прикуриватель/ разъем зарядки |
| F14 | (5A) Электропривод сиденья – со стороны пассажира, система SRS, система контроля не пристегнутых ремней безопасности |
| F15 | (5A) Аудиосистема, навигационная система |
| F16 | (20A) Аудиосистема |
| F17 | (30A) Усилитель выходного сигнала аудиосистемы |
| F18 | (15A) Противотуманные фары (10A) Телефон, навигационная система |
| F19 | (10A) Система навигации |
| F20 | (5A/15A) Дополнительное оборудование |
| F21 | (10A) Автоматическая коробка передач |
| F22 | (20A) Указатели поворота/ аварийная сигнализация (5A) Переключатели на рулевом колесе – управление телефоном /системой поддержания скорости |
| F23 | (5A) Блок управления кондиционером/ блок управления отопителем, комбинированный переключатель-освещение, диагностический разъем, переключатели на рулевом колесе |
| F24 | (10A) Электронный блок управления кондиционером/ отопителем, дополнительный отопитель, электропривод сиденья- со стороны водителя, комбинация приборов |
| F25 | (10A) Замок зажигания, многофункциональный блок управления 1 |
| F26 | (30A) Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| F27 | (15A) Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей |
| F28 | (10A) Многофункциональный блок управления 3, лампы освещения салона, косметическое зеркальце |
| F29 | (10A) Телефон (5A) Звуковой сигнал противоугонной системы |
| F30 | (10A) Лампы переднего левого габарита, заднего левого габарита, лампа бокового левого габарита |
| F31 | (10A) Передние/ задние габариты (прав.), лампа бокового правого габарита, лампы подсветки номерного знака |
| F32 | (10A) Многофункциональный блок управления 1, лампы освещения салона, косметическое зеркальце |
| F33 | (15A) Топливный насос |
| F34 | (15A) Люк |
| F35 | (25A) Передняя левая сторона – центральный замок, электропривод стеклоподъемника, электропривод зеркал заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F36 | (25A) Передняя правая сторона-центральный замок, электропривод стеклоподъемника, электропривод зеркала заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F37 | (30A) Электродвигатели задних стеклоподъемников, блокировки дверей от случайного открывания – задняя дверь |
| F38 | (5A) Звуковой сигнал противоугонной системы |
Блок реле
Данный блок установлен под панелью в ранних моделях Вольво s80. Так же известен как центральный электронный модуль CEM. Выглядит примерно вот так:
Схема
Расшифровка
| 1 | — |
| 2 | Вспомогательные цепи зажигания |
| 3 | Основные цепи зажигания |
| 4 | — |
| 5 | — |
| 6 | Электропривод стеклоподъемника — закрытие, левая задняя дверь |
| 7 | Электропривод стеклоподъемника — открытие, левая задняя дверь |
| 8 | Отключение электродвигателей задних стеклоподъёмников, блокировка дверей от случайного открывания — задние двери |
| 9 | Дальний света фар |
| 10 | Габаритные лампы |
| 11 | Система освещения в дневное время |
| 12 | ближний света фар |
| 13 | Реле электропривода стеклоподъемника — закрытие, правая задняя дверь |
| 14 | Реле электропривода стеклоподъемника — открытие, правая задняя дверь |
| 15 | Реле 2 вспомогательных цепей зажигания |
| 16 | Система управления трансмиссией |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Телематика |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Противотуманные фары |
| 28 | Реле бензонасоса |
| 29 | — |
| 30 | Реле системы контроля утечки топлива |
| 31 | Перемычка — левые указатели поворота |
| 32 | Перемычка — правые указатели поворота |
| 33 | — |
| 34 | Перемычка — ближний свет фар |
| 35 | — |
Внутренние соединения,электрических соединений монтажного блока предохранителей и реле Volvo FH 12 и FH 16 1 версии до 1998 года выпуска.
Схема коммутации внутри монтажного блока предохранителей и реле, показаны соединения и перемычки между разъемами, это может помочь при помощи мультиметра или лампой-контролькой выявить неисправность в самом блоке или же отследить от контакта или предохранителя провода.
Хочу заметить,что эта схема применима только вот с таким монтажным блоком на 36 предохранителей, автомобилей выпуска не позже 1998 года.
Соединения внутри монтажного блока
- F1 фары ближнего света левые,
- F2 фары ближнего света правые,
- F3 автономный отопитель эбешпехер,вебасто, радио,
- F4 тормоз, фонари стоп сигнала,предохранитель
стопов на электросхеме - F5 фонари заднего хода,лампа зарядки генератора,возбуждение
генератора,предохранитель
заднего хода на электросхеме - F6 внутреннее освещение, радио, центральный замок предохранитель
внутреннего освещения и розеток на электросхеме - F7 аварийная сигнализация,предохранитель
аварийки на электросхеме - F8 повороты сигнальные лампы,предохранитель
поворотников на электросхеме - F9 тахограф, часы, аварийка (аварийная сигнализация),
освещение.предохранитель
приборы и тахограф на электросхеме - F10 кондиционер, двигатель вентилятора внутреннего отопления.
- F11 автоматическая передача,трансмиссия предохранитель
блока управления коробкой передач на электросхеме - F12 мотор дворников и омыватель лобового стекла предохранитель
стеклоочистителя и омывателя на электросхеме - F13-омыватели фар головного света,предохранитель
стеклоочистителя фар на электросхеме - F14 прожектор,дополнительные фары,предохранитель
прожектора на электросхеме - F15 предварительный нагрев двигателя-свечи накаливания,предохранитель
нагрева свечи на электросхеме - F16-прикуриватель,преобразователь,предохранитель
прикуривателей на электросхеме - F17, противотуманные фары передние,задние предохранитель
противотуманок на электросхеме - F18 EDC блок управления двигателем,предохранитель
на электросхеме управления двигателем часть 1 и часть
2 - F19 дальний свет, левая сторона,предохранитель
на электросхеме левой фарой - F20 дальний свет правая сторона, предохранитель
на электросхеме правой фарой - F21-24 вольтовые розетки,прикроватная лампа освещения,предохранитель
внутреннего освещения на электросхеме - F22 нет ничего (резерв)
- F23, пневматическая подвеска, подъем рамы,
- F24 габариты левая сторона.
- F25, прожектор предохранитель
на электросхеме прожектора - F26, стояночный свет прицепа левая сторона, предохранитель
на электросхеме стояночных огней - F27 кондиционер предохранитель
кондиционера на электросхеме - F28, габариты правая сторона,предохранитель
на электросхеме габаритов - F29 EDC блок управления двигателем, предохранитель
на электросхеме управления двигателем часть 1 и часть
2 - F30, стояночный свет прицепа правая сторона,
- F31 Блокировка дифференциала, Механизм отбора мощности, предохранитель
отбора мощности на электросхеме - F32, сигнал звуковой,дополнительное оборудование,
- F33 стеклоподъемник с водительской стороны
- F34 центральный замок,стеклоподъемник с пассаж. стороны,
- F35 ближний свет
- F36 обогрев зеркала предохранитель
обогрева зеркал на электросхеме
- 302 Реле освещение (дополнительный прожектор) предохранитель
прожектора на электросхеме - 305 Реле Фонари света заднего хода реле
заднего хода на электросхеме - 306 Реле ближнего света фар реле
фар на электросхеме - 307 Реле дальнего света фар реле
фар на электросхеме - 308 Реле Лампы стоп-сигнала реле
стоп сигналов на электросхеме - 309 Реле габариты реле
габаритов на электросхеме - 315 Реле стартера
- 343 Реле задних противотуманных фар реле
противотуманок на электросхеме - 375 Реле Фары дневного света, Генератор,
Отдельные предохранители на свет есть, их 6 штук под решетчатой крышкой на торце блока управления светом(под блоком предохранителей). Перегорают при серьезных замыканиях в проводке и фонарях. При этом меню диагностики блока управления светом будет код неисправности по питанию №1 и тд. В составе автопоезда в таком случае по диагонали не будут работать конкретные лампы. Если габариты не горят только на тягаче, то виновата скорее всего проводка или сами фонари.

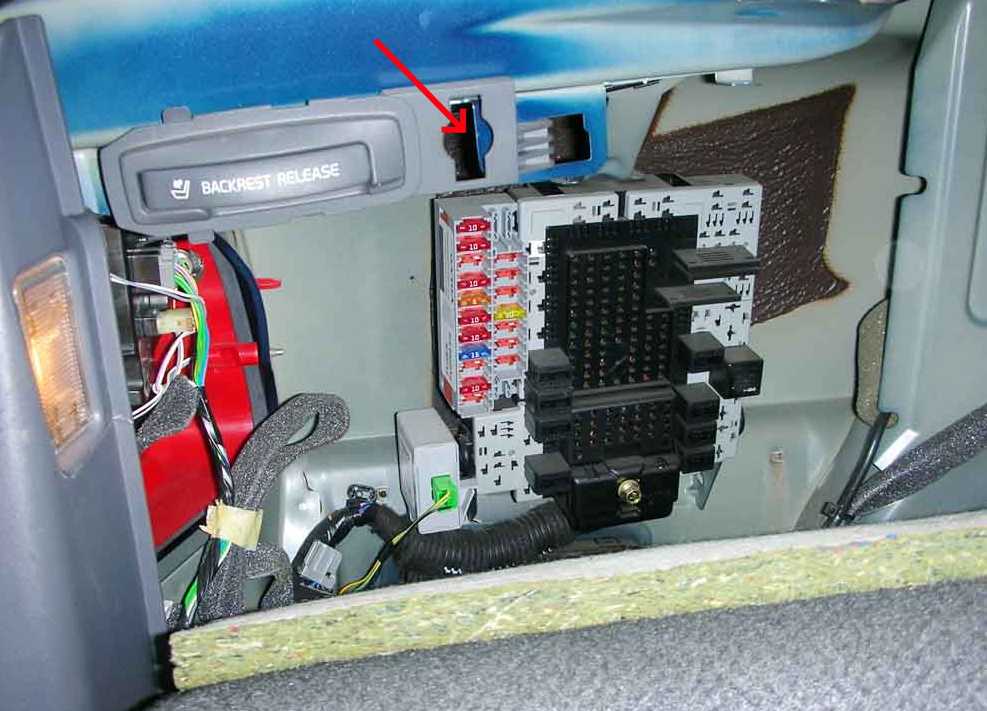

Блок в багажнике
В багажном отсеке, слева за защитой салона, устанавливается ещё один блок с предохранителями и реле. Для доступа надо повернуть держатель.
Сам блок будет выглядеть примерно вот так.
Схема
Назначение
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Электродвигатель очистителя заднего стекла |
| 5 | — |
| 6 | — |
| 7 | Реле привода открывания крышки багажника /задней двери) |
| 8 | Реле привода открывания крышки багажника /задней двери^80), реле привода замка крышки багажника/ задней двери (V70) |
| 9 | Реле привода замка топливозаливной горловины — открытие |
| 10 | Реле привода крышки/ лючка топливозаливной горловины — закрытие |
| 11 | Реле центрального замка правой задней двери – разблокирование |
| 12 | Реле центрального замка правой задней двери – блокирование |
| 13 | Реле привода подголовников — задних |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Перемычка — стоп-сигналы |
| 20 | Перемычка — задние габариты |
| 21 | Перемычка — задние габариты |
| 22 | Перемычка – разъем питания дополнительного оборудования в багажном отделении^0) |
| 23 | Перемычка – противотуманные фонари |
| 24 | — |
| 25 | Реле задних противотуманных фонарей-прицеп |
| 26 | Реле задних противотуманных фонарей |
| 27 | Реле стоп-сигналов |
| 28 | Реле фонарей заднего хода |
| 29 | Реле центрального замка, задн. – двойная блокировка |
| 30 | Реле центрального замка левой задней двери – разблокирование |
| 31 | Реле центрального замка левой задней двери – блокирование |
| 32 | — |
| 33 | — |
| 34 | Реле обогревателя заднего стекла |
| 35 | — |
| 36 | Реле питания разъема электрооборудования прицепа |
| F1 | (10A) Многофункциональный блок управления 2, внутреннее освещение-подсветка багажного отделения^80) |
| F2 | (10A) Задние противотуманные фонари |
| F3 | (15A) Стоп-сигналы |
| F4 | (10A) Фонари заднего хода |
| F5 | Не используется (^01/99) |
| F6 | (10A) Замок крышки багажника /задней двери |
| F7 | (10А/15А) Подголовники заднего сиденья^80), разъем питания дополнительного оборудования в багажном отделении |
| F8 | (15А) Центральный замок- задние двери, лючок /крышка топливозаливной горловины |
| F9 | (20А) Разъем электрооборудования прицепа |
| F10 | (10А) Аудиосистема, навигационная система |
| F11 | (15А) Дополнительное оборудование |
| F12 | не используется (S80) |
| F13 | не используется (S80) |
| F14 | — |
| F15 | Не используется (^01/99) |
| F16 | Не используется (^01/99) |
| F17 | — |
| F18 | — |
Знаете как сделать материал лучше – пишите в комментарии.
