Предохранители вольво с80 2008

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей Volvo S80 1999-2006 года.

Рассмотрены автомобили Volvo S80 1999, 2000, 2001, 2002. 2003, 2004, 2005, 2006 года выпуска.

блок предохранителей и реле в багажном отделении.

где находится.

схема расположения предохранителей и реле для автомобилей Volvo S80.

расшифровка.

1

—

2

—

3

—

4

Электродвигатель очистителя заднего стекла (V70)

5

—

6

—

7

Реле привода открывания крышки багажника/задней двери^70)

8

Реле привода открывания крышки багажника /задней двери^80), реле привода замка крышки багажника/задней двери (V70)

9

Реле привода замка топливозаливной горловины — открытие

10

Реле привода крышки/ лючка топливозаливной горловины — закрытие

11

Реле центрального замка правой задней двери-разблокирование

12

Реле центрального замка правой задней двери-блокирование

13

Реле привода подголовников — задн.

14

Реле электродвигателя очистителя заднего стекла (V70)

15

—

16

—

17

—

18

—

19

Перемычка — стоп-сигналы

20

Перемычка — задние габариты

21

Перемычка — задние габариты

22

Перемычка-разъем питания дополнительного оборудования в багажном отделении^0)

23

Перемычка- противотуманные фонари

24

—

25

Реле задних противотуманных фонарей-прицеп

26

Реле задних противотуманных фонарей

27

Реле стоп-сигналов

28

Реле фонарей заднего хода

29

Реле центрального замка, задн. – двойная блокировка

30

Реле центрального замка левой задней двери-разблокирование

31

Реле центрального замка левой задней двери- блокирование

32

—

33

—

34

Реле обогревателя заднего стекла

35

—

36

Реле питания разъема электрооборудования прицепа

F1

(10A) Многофункциональный блок управления 2, внутреннее освещение-подсветка багажного отделения^80)

F2

(10A) Задние противотуманные фонари

F3

(15A) Стоп-сигналы

F4

(10A) Фонари заднего хода

F5

Не используется (^01/99)

F6

(10A) Замок крышки багажника /задней двери

F7

(10А/15А) Подголовники заднего сиденья^80), разъем питания дополнительного оборудования в багажном отделении

(V70)

F8

(15А) Центральный замок- задние двери, лючок/крышка топливозаливной горловины

F9

(20А) Разъем электрооборудования прицепа

F10

(10А) Аудиосистема, навигационная система

F11

(15А0 Дополнительное оборудование

F12

не используется (S80)

F13

не используется (S80)

F14

—

F15

Не используется (^01/99)

F16

Не используется (^01/99)

F17

—

F18

—

Блок предохранителей в багажном отделении (рядом с аккумуляторной батареей).

расшифровка для поздних моделей.

расшифровка для ранних моделей.

Блок предохранителей в моторном отсеке Volvo S80.

где находится.

схема расположения предохранителей в блоке (-vin 116810)

1

2

Реле 1 вспомогательных цепей зажигания

3

Реле основных цепей зажигания

4

5

6

Реле электропривода стеклоподъемника — открытие, левая задняя дверь

7

Реле электропривода стеклоподъемника — закрытие, левая задняя дверь

8

Реле отключения электропривода задних стеклоподъемников

9

Реле дальнего света фар

10

Реле габаритов

11

12

Реле ближнего света фар

13

Реле электропривода стеклоподъемника — закрытие, правая задняя дверь

14

Реле электропривода стеклоподъемника — открытие, правая задняя дверь

15

Реле 2 вспомогательных цепей зажигания

16

Не используется(1998)

17

18

19

20

21

22

23

24

25

26

27

Реле противотуманных фар

28

Реле топливного насоса — бензин

29

30

31

Перемычка- левые указатели поворота

32

Перемычка- правые указатели поворота

33

34

Перемычка — ближний свет фар

35

Процесс снятия и замены

Требуемый инструмент:

• отвертки: шлицевая, крестовая;
• ключ: 10 мм;
• головка:12 мм;
• удлинитель для торцевых головок.
• пластиковая монтажная лопатка для снятия облицовок салона или металлический медицинский шпатель.

Подкапотный

Порядок действий следующий:

1. Выключить зажигание, обездвижить автомобиль ручным тормозом.
2. Снять аккумулятор, сняв клеммы и открутив болт удерживающей планки, расположенный со стороны корпуса воздушного фильтра.
3. Открыть крышку блока.
4. Снять пластину с предохранителями, поджав отверткой защелки. Она находится ниже большой квадратной колодки.
5. Вытащить пластину и отсоединить подключенные с обратной стороны колодки проводов, предварительно отжав или повернув фиксаторы.
6. Отключить большую квадратную колодку, нажав на фиксатор с левой стороны (по ходу движения) и подняв запорную скобу справа.
7. Открутить ключом «на 10» гайку с левой стороны силового блока и снять наконечник провода со шпильки.
8. Открутить ключом «на 10» 1 болт и 1 гайку, крепящие деталь к кузову.
9. Вытянуть деталь из подкапотного пространства и перевернуть.
10. Поддеть отверткой защелки нижней крышки и снять ее.
11. Сфотографировать или пометить расположение всех проводов.
12. Отсоединить провода.
13. Снять планку с силовыми предохранителями, подцепив ее за выступ на длинной стороне.
14. Собрать узел в обратном порядке, установить аккумулятор, настроить аудиосистему.

В салоне

Порядок действий следующий:

1. Выполнить шаг № 1 из предыдущего способа.
2. Снять клемму с «–» полюса АКБ.
3. Снять накладку с левого торца панели приборов, поддев ее монтажной лопаткой.
4. Снять нижнюю накладку панели приборов: Вывернуть крестовой отверткой 2 винта.
5. Отжать отверткой 2 фиксатора снимаемой накладки.
6. Вытащить диагностический разъем, сжав фиксаторы.
7. Отключить колодки от управляющих кнопок на накладке.

Отсоединить 6 колодок, отжав фиксаторы или запорные скобы:

1. черную, 3-гнездовую;

26-гнездовую;
черную, 39-гнездовую;
белую, 32-гнездовую;
нижнюю, боковую.
Открутить ключом «на 10» 3 гайки, крепящие деталь к кузову.
Вытянуть деталь из панели приборов и повернуть оборотной стороной.
Отсоединить 3 колодки:

1. 30-гнездовую;

22-гнездовую;
32-гнездовую.
Подсоединить провода\снятые детали в обратном порядке.

Предохранители и реле Volvo S80

Рассмотрены автомобили Volvo S80 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Внимание! Расположение блоков предохранителей, а также их расшифровка может отличаться от вашей (в зависимости от года выпуска и комплектации). блок предохранителей в багажном отделении

блок предохранителей в багажном отделении.

блок находится за облицовкой с левой стороны.

схема расположения предохранителей в блоке А (черный)

Реле обогревателя заднего стекла

(25A) Блок управления электрооборудованием левой передней двери

(25A) Блок управления электрооборудованием правой передней двери

(25A) Блок управления электрооборудованием левой задней двери

(25A) Блок управления электрооборудованием правой задней двери

(15A) Гнездо 12 В багажное отделение, холодильник*

(30A) Обогреватель заднего стекла

(15A) Разъем электрооборудования прицепа

Кресло с электроприводом на стороне водителя*

(40A) Разъем электрооборудования прицепа

схема расположения предохранителей в блоке B (белый) багажного отделения VolvoS 80.

Реле основных цепей зажигания

(15A) Система управления подвеской

(15A) Обогрев кресла на стороне водителя впереди*

(15A) Обогрев кресла на стороне пассажира впереди*

(15A) Обогрев кресла, правое заднее

(15A) Обогрев кресла, левое заднее

(25А) Кресло с электроприводом на стороне пассажира

(30А) Электрический стояночный тормоз левый

(30А) Электрический стояночный тормоз правый

схема расположения предохранителей в блоке D (синий) багажного отделения VolvoS 80.

Блоки под капотом

Основной блок

Расположен в левой части подкапотного пространства.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

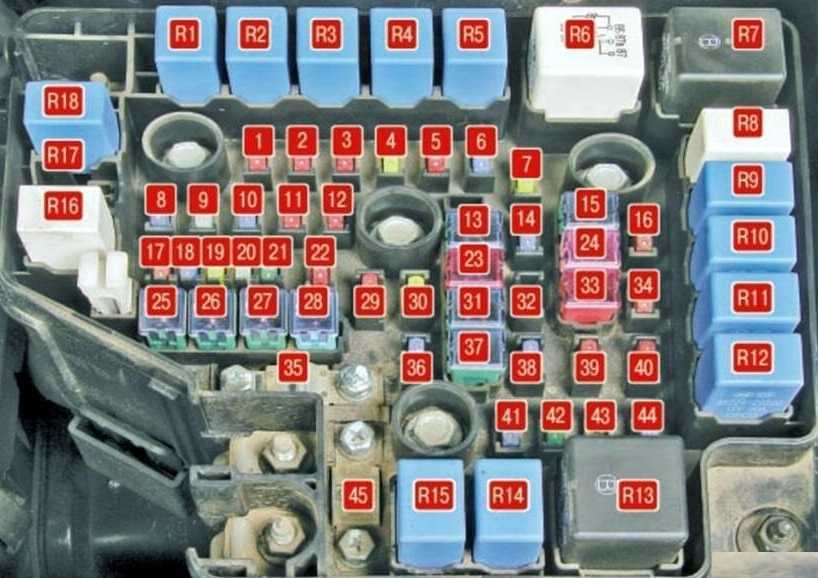

Обозначение предохранителей

p, blockquote 19,0,0,0,0 —>

1	10А B/UP LP — Датчик скорости, блок управления автоматической коробкой передач
2	10А H/LP — Блок-фары
3	10А ECU — Блок управления двигателем, блок управления автоматической коробкой передач
4	20А H/LP HI — Лампы дальнего света
5	10А SENSOR — Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции
6	15А SENSOR — Датчик массового расхода воздуха, датчики концентрации кислорода
7	20А IG COIL — Катушки зажигания
8	15А FUEL PUMP — Топливный насос
9	25А FR WIPER — Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна
10	15А TCU — Блок управления автоматической коробкой передач
11	10А ABS — Блок управления анти блокировочной системой тормозов (ABS)
12	10А COOLING — Система отопления, кондиционирования и вентиляции
13	40А IGN — Выключатель (замок) зажигания
14	15А SENSOR — Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения
15	40А ECU MAIN — Блок управления двигателем
16	10А TAIL LH — Лампа левого заднего габаритного огня
17	SPARE — Резерв
18	SPARE — Резерв
19	SPARE — Резерв
20	SPARE — Резерв
21	SPARE — Резерв
22	10А FR FOG — Лампы противотуманных фар
23	50А B+ — Главный предохранитель
24	30А CON FAN — Система отопления, кондиционирования и вентиляции
25	40А IGN — Выключатель (замок) зажигания, реле стартера
26	40А ABS — Блок управления анти блокировочной системой тормозов (ABS)
27	40A RAD FAN — Электродвигатель вентилятора радиатора системы охлаждения двигателя
28	20A ABS — Блок управления анти блокировочной системой тормозов (ABS)
29	10A A/CON — Система отопления, кондиционирования и вентиляции
30	20A ATM — Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода
31	40A P/WDW — Электро стеклоподъемники
32	Резерв
33	50A B+ — Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар
34	10A TAIL RH — Лампа правого заднего габаритного огня
35	125A DSL — Блок плавких вставок
36	15A HORN — Звуковой сигнал
37	40А BLR -Электродвигатель вентилятора радиатора системы охлаждения двигателя
38	15А H/LP LO LH — Лампа ближнего света левой блок-фары
39	10А H/LP HI IND — Комбинация приборов
40	10А ALT DSL — Генератор
41	15А DEICER — Режим обдува ветрового окна
42	30А RR HTD — Электрообогрев окна двери задка
43	Резерв
44	15А H/LP LO RH — Лампа ближнего света правой блок-фары
45	150А ALT — Главный предохранитель

Расшифровка реле

p, blockquote 20,0,0,0,0 —>

R1	ATM — Реле света заднего хода
R2	RAD FAN — Реле электродвигателя вентилятора радиатора системы охлаждения двигателя
R3	FR FOG — Реле противотуманных фар
R4	A/CON — Реле системы отопления, кондиционирования и вентиляции
R5	A/CON — Реле ламп дальнего света
R6	ECU MAIN — Реле блока управления двигателем
R7	START — Реле стартера
R8	CON FAN — Реле системы отопления, кондиционирования и вентиляции
R9	CON FAN — Реле системы отопления, кондиционирования и вентиляции
R10	TAIL LP — Реле ламп габаритных огней
R11	H/LP LO LH — Реле лампы ближнего света левой блок-фары
R12	H/LP LO RH — Реле лампы ближнего света правой блок-фары
R13	RR HTD — Реле электрообогрева окна двери задка
R14	DEICER — Реле режима обдува ветрового окна
R15	HORN — Реле звукового сигнала
R16	FR WIPER — Реле омывателя ветрового окна
R17	RAIN SNRS — Реле датчика дождя
R18	FUEL PUMP — Реле топливного насоса

Дополнительный блок

Устанавливается преимущественно на модели с дизельными двигателями.

p, blockquote 21,0,0,1,0 —>

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Описание

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

GLOW PLUG FUSIBLE LINK	80А Реле свечей накаливания
FUEL FILTER HEATER	30А Реле нагревателя топливного фильтра
PTC HEATER #1	40А Реле нагревателя РТС 1
PTC HEATER #2	40А Реле нагревателя РТС 2
PTC HEATER #3	40А Реле нагревателя РТС 3
R1	Реле нагревателя топливного фильтра
R2	Реле нагревателя РТС 2
R3	Резерв
R4	Реле нагревателя РТС 1
R5	Реле нагревателя РТС 3

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

Источник

Блок предохранителей и реле

Основной блок с предохранителями и реле находится в салоне, в середине панели, за пепельницей. Для доступа к блоку её надо убрать.

Фото пример

Предохранители

Схема

Описание

1	25A Главный топливный насос, система впрыска топлива, система зажигания, подогрев датчика кислорода (B200, B230FT)
2	25A Аварийная сигнализация, вспышка фар, центральный замок, противоугонная сигнализация
3	30A Сиденья с электроприводом, прицеп (’93-’95)
4	15A Стоп-сигналы, блокировка переключения передач
5	15A Освещение перчаточного ящика, часы, радио, внутреннее освещение, освещение багажника, сигнальная лампа открытой двери, антенна с питанием, косметическое зеркало, противоугонная сигнализация
6	30A Электронный климат-контроль (ECC), Вентилятор – Блок климат-контроля
7	15A Передние противотуманные фары, задние противотуманные фары
8	30A Электрические стеклоподъемники
9	15A Напоминание о ключе, напоминание о не пристегнутом ремне, ручной климат-контроль (MCC), реле кондиционера (’90-’92), сигнальная лампа (ремень безопасности), указатели поворота, подогрев передних сидений, электрические стеклоподъемники, блокировка переключения передач, прицеп
10	30A Обогрев заднего стекла, люк с электроприводом, зеркала с электроприводом и подогревом
11	15A Насос подкачки топлива в топливном баке (LH-2.4 MFI), кислородный датчик (HO2S) Обогрев (B200F, B230FB/FD)
12	15A Фонари заднего хода, круиз-контроль, овердрайв (механическая коробка передач), отключение 4-й передачи (автоматическая коробка передач), сигнальная лампа отказа лампы, противоугонная сигнализация, датчик температуры выхлопных газов (Япония)
13	15A Pulsair — магнитный клапан, топливный клапан (дизель), механизм предварительного нагрева (дизель), рециркуляция отработавших газов (дизель), импульсный впрыск вторичного воздуха (PAIR), соленоид (B230FD)
14	15A Зеркала с электроприводом, прикуриватель, радио, задний дворник (универсал), датчик температуры окружающего воздуха
15	25A Звуковой сигнал, стеклоочиститель/ омыватель лобового стекла, стеклоочиститель/ омыватель фар, сиденья с электроприводом
16	30A Вентилятор отопителя, кондиционер, модуль управления электронным климат-контролем (ECC), соленоиды ECC
17	15A Левая фара (дальний свет), индикатор дальнего света
18	15A Правая фара (дальний свет), передние противотуманные фары (Япония)
19	15A Левая фара (ближний свет), реле противотуманных фар, контроль ширины луча
20	15A Правая фара (ближний свет), регулировка ширины луча
21	15A Левые габаритные огни (передние и задние), подсветка номерного знака, подсветка пепельницы, подсветка панели управления отопителем, подсветка переключателя обогрева заднего стекла и люка в крыше, подсветка левой приборной панели, подсветка радио, датчик температуры окружающего воздуха
22	15A Подсветка ремня безопасности, правые габаритные огни (спереди и сзади), подсветка отсека центральной консоли, реле противотуманных фар, подсветка переключателя обогрева сидений, подсветка панели выбора передач, подсветка задней пепельницы
23	25A Подогрев передних сидений
24	’90–’92: Гнездо для проверки SRS (подушек безопасности)
25A ’94–’95: АБС
15A ’94–’95: АБС
25	15A ’90-’92: Задние противотуманки
’93–’95: Задние противотуманные фары (США, CND, Япония), отключаемый ближний свет (Северные страны, Нидерланды, Бельгия)
26	25A Радио, Усилитель, Чейнджер компакт-дисков

На автомобилях 1990-1993 годов, оснащенных антиблокировочной системой тормозов (ABS), система защищена дополнительным предохранителем на 10 ампер, расположенным под панелью приборов слева от рулевого колеса.

Реле

Схема

Назначение

A	Датчик предупреждения о неисправности лампы
B	Напоминание о не пристегнутом ремне/ предупреждение о ключе
C	Прерывистый стеклоочиститель
D	Прерывистый режим стеклоочистителя (задняя дверь багажника — универсал)
E	Впрыск топлива
F	Передние противотуманные фары
G	Мигалка фар
H	Датчик температуры выхлопных газов (Япония)
I	Овердрайв
J	Перегрузка (электростеклоподъемники/обогреватель сидений)
K	Передняя фара
L	Центральный замок
M	Задний противотуманный фонарь
N	Перегрузка дальнего света (кроме США, CND)
O	–
P	–
R	–
S	–

Остались вопросы? Задавайте их в комментарии.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Volvo S80 (2004) — схема блока предохранителей

Год выпуска: 2004 г.

Предохранитель прикуривателя (розетка) на Volvo S80 (2004 г.) — это предохранитель 13 в блоке предохранителей на краю приборной панели.

Предохранители — моторный отсек

Volvo S80 — предохранители — моторный отсек

Номер	Описание	Амперы
1	Аксессуары	25
2	Дополнительные фары (опция)	двадцать
3	—	—
4	Датчики кислорода	двадцать
5	Подогреватель вентиляции картера;

Модуль управления двигателем;

Датчик положения педали акселератора;

Вентилятор электронной коробки.

Стеклоочистители и омыватели фар

Предохранители в салоне автомобиля

Volvo S80 — предохранители — на краю приборной панели

Номер	Описание	Амперы
1	Ближний свет	15
2	Светофор	двадцать
3	Сиденье водителя с электроприводом	тридцать
4	Пассажирское сиденье с электроприводом	тридцать
5	Усилитель рулевого управления, зависящий от скорости;

Бортовой диагностический разъем;

сиденье водителя с электроприводом,

Модуль управления двигателем.

Освещение номерного знака.

Косметическое зеркало с подсветкой;

Дополнительное внутреннее освещение.

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, бензонасос
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы

Схема расположения реле – коммутаторов

Обозначения	Какой за что отвечает / что обеспечивает
K 1	Подсветка
K 2	Освещение салона
K 3	Реле омывателя лобового стекла
K 4	Резервация
K 5	Резервация
K 6	Электронный блок управления силовым агрегатом
K 7	Резервация
K 8	Резервация
K 9	Резервация
K 10	Стоп сигналы
K 11	Головной свет
K 12	Дроссельная заслонка
K 13	Стеклоподъемники
K 14	Противотуманные фары задние
K 15	Зажигание
K 16	Топливная аппаратура
K 17	Электрическое оборудование
K 18	Резервация

Признаки неисправности предохранителей на Audi А6

• Между модулями простреливаем искра;
• В месте расположения монтажного блока слышен запах плавленой пластмассы;
• На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
• При подаче тока штатное оборудование не активно.

Частые причины выхода из строя предохранителей

• Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
• Покупка не оригинальных запчастей;
• Нарушение технологии установки деталей;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляционного слоя автомобильной проводки;
• Окисление контактов, образование конденсата, ослабленные контакты на клеммах.

Предохранители и реле Volvo S60

Рассмотрены автомобили 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Расположение компонентов volvo s60.

Электронный блок управления кондиционером

Блок управления вентилятором кондиционера/отопителя- рядом с электродвигателем вентилятора

Датчик наклона автомобиля (противоугонная система)

Звуковой сигнал противоугонной системы-за накладкой передней правой колесной арки

Электронный блок управления аудиосистемы

Блок управления дополнительным отопителем, если установлен

Блок управления системой поддержания скорости, встроенный в электронный блок управления двигателем.

Диагностический разъем (DLC)

Блок управления электрооборудованием двери водителя-в двери- функции: Центральный замок, индикаторы открытой или не плотно закрытой двери, электропривод/подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей

Блок управления электрооборудованием двери пассажира-в двери- функции: Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей

Блок управления электродвигателем вентилятора системы охлаждения

Блок предохранителей/реле, моторный отсек 1

Блок предохранителей/реле 2 в моторном отсеке- под блоком предохранителей/реле 1 моторного отсека

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, приборная панель 2

Блок предохранителей/реле, багажное отделение 1

Блок предохранителей/реле в багажном отделении 2- рядом с аккумуляторной батареей

Блок управления фарой, левый (модели с ксеноновыми фарами)

Блок управления фарой, правый (модели с ксеноновыми фарами)

Кольцевая антенна иммобилайзера- возле замка зажигания

Блок управления комбинацией приборов- приборная панель

Блок управления освещением- за переключателем головного освещения

Блок управления навигационной системой

Датчик дождя (если установлен)

Электронный блок управления SRS

Блок датчика положения рулевого колеса-подсоединен к блоку предохранителей/реле 2 под приборной панелью

13.2.3 Снятие и установка монтажных блоков предохранителей и реле

Главный монтажный блок предохранителей (слева под панелью приборов)

Детали установки главного монтажного блока предохранителей (1 из 2)

Детали установки главного монтажного блока предохранителей (2 из 2)

1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Отсоедините отрицательный провод от батареи.
3. Снимите с панели приборов левую боковую крышку (1).
4. Отпустите фиксаторы крепления держателя (4) предохранителей в монтажном блоке (F34), — не забудьте предварительно пометить установочное положение компонентов.
5. Извлеките из монтажного блока (F34) оставшиеся предохранители.
6. Аккуратно отпустите фиксаторы и извлеките из монтажного блока (F34) приемные гнезда (5).

1. Выверните болты (2) крепления монтажного блока (F34).
2. Отпустите контргайку (6) с задней стороны блока (F34) и отсоедините от последнего электропроводку контура 30), — при установке контргайку следует заменить.
3. Снимите монтажный блок (F34).
4. Выверните болты (3) и снимите монтажный блок (F2) на 8 предохранителей.
5. Установка производится в обратном порядке, — при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
6. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Монтажный блок, установленный в правом переднем ножном колодце

Монтажный блок, установленный в задней части центральной консоли

Монтажный блок, помещающийся в ящике под установку аккумуляторной батареи

Монтажный блок помещается под крышкой в заднем ножном колодце. Входящие в состав блока предохранители в замене, как правило, не нуждаются и в случае выхода их из строя следует обратиться за помощью к специалистам фирменной СТО Mercedes-Benz.

Держатель реле в багажном отделении

Детали установки держателя реле в багажном отделении

7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи

Общая информация по блокам СЕМ Вольво

Разновидности блоков CEM Volvo

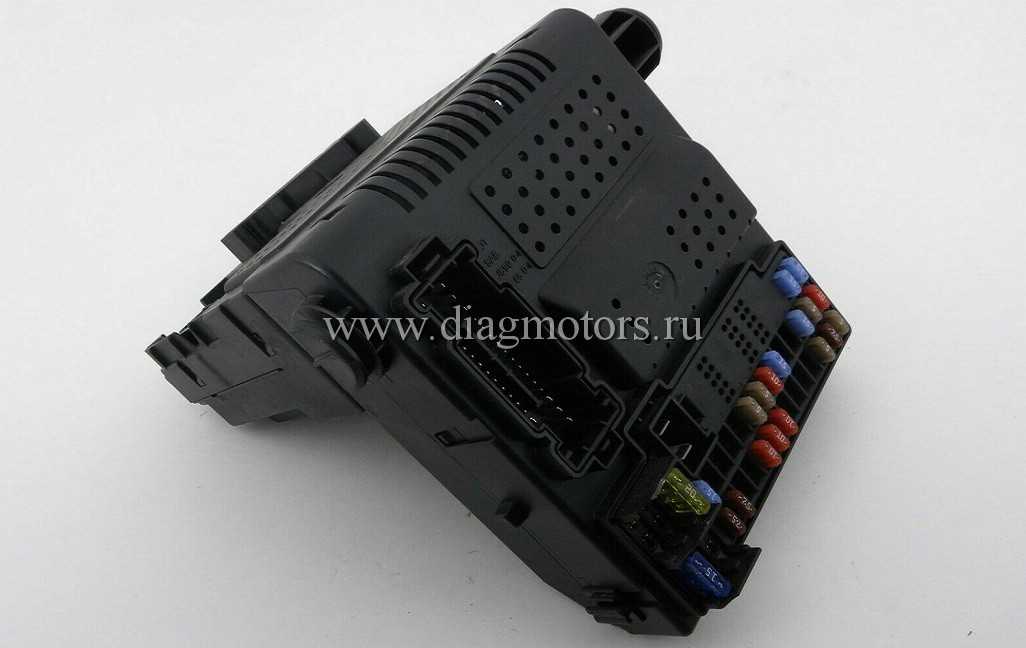

На автомобили Volvo (платформа P2) устанавливали два типа центральных электронных модулей:1) Г-образный блок CEM, устанавливался с 2004 по 2015 год.
Основной причиной выхода из строя данных модулей является попадание в него воды из за забитого водостока.
Установлены на автомобилях Volvo S60 2004 — 2009, S80 2004 — 2006, XC70 2004 — 2008, XC90 2004 — 2015, V70 2004 — 2008.2) Прямой блок CEM старого образца, устанавливался с 1999 по 2004 год.
В основном, эти блоки выходят из строя из за возраста автомобиля или из за попадания воды внутрь.
Установлены на автомобилях Volvo S60 2001 — 2004, S80 1998 — 2004, XC70 2001 — 2004, XC90 2002 — 2002, V70 2001 — 2004.

Неисправности блока CEM Volvo

Неисправности в блоке CEM Volvo могут проявляться по разному: автомобиль глохнет на ходу,
не работает часть электронного оборудования в авто, диагностика выдает множество
разных ошибок. В этом случае официальный дилер предлагает заменить модуль CEM на новый.

Обращаем ваше внимание на то, что работы по программированию блоков CEM Volvo могут
выполнить единицы мастеров, которые занимаются этим не один год. В последнее время участились случаи когда к нам обращаются клиенты после посещения
сервисов, которые не имеют никакого опыта работы в программировании автомобилей Volvo.
В большинстве случаев обращение к таким мастерам не приносит положительных результатов.
По сути, эти люди просто учатся на своих ошибках за ваш счет.
Нередко такие мастера из за своей неопытности случайно портят прошивку в блоке CEM.
Стоимость восстановления программного обеспечения в таком случае вырастет минимум на 50%

Процесс замены блока CEM Volvo

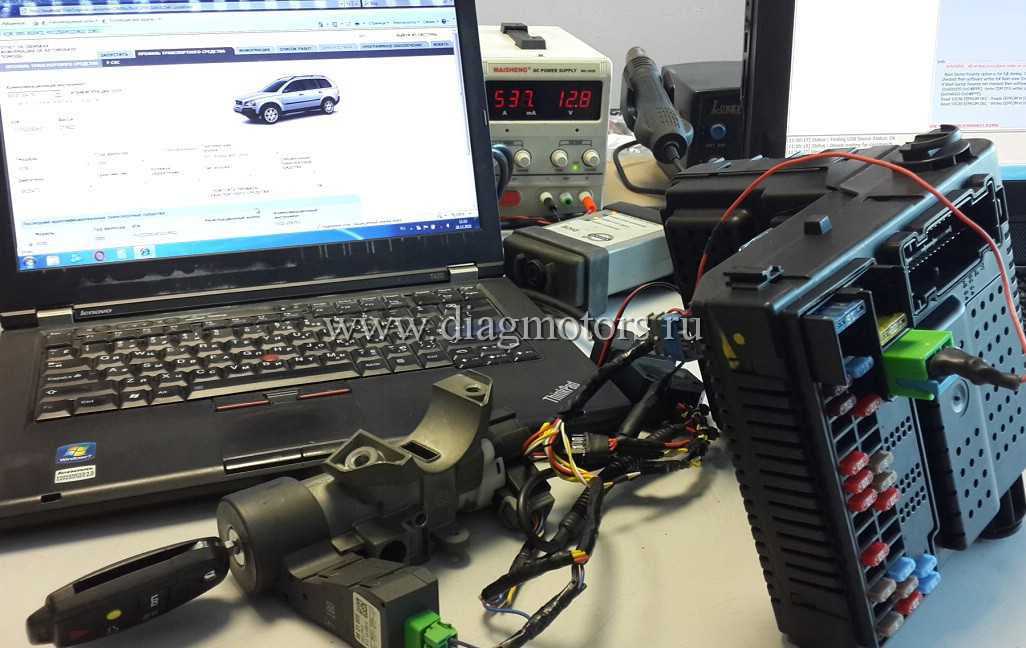

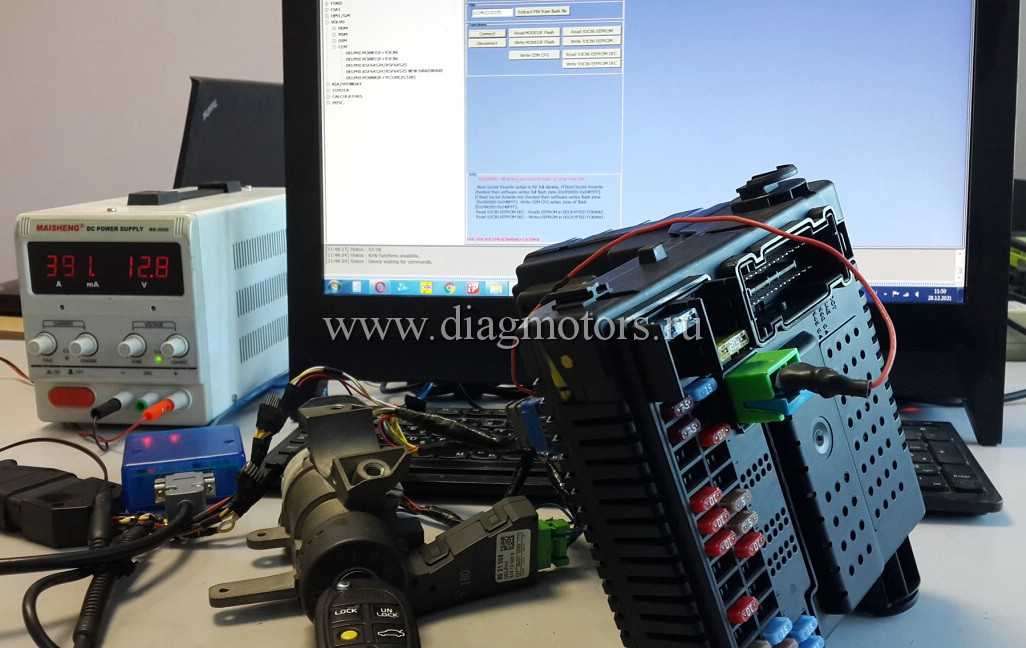

Наше оборудование позволяет запрограммировать Б.У. блок CEM и привязать его
к вашему автомобилю. Прошивка блока CEM Volvo от другого авто получится
в разы дешевле, чем приобретать новый центральный электронный модуль.

Все блоки проходят тщательную проверку. Для того чтобы вы могли убедиться,
что наш блок не имеет повреждений, мы при вас разбираем донорский блок
и проводим детальный осмотр платы.

Для быстрого и правильного подбора блока CEM, нужно прислать на электронную

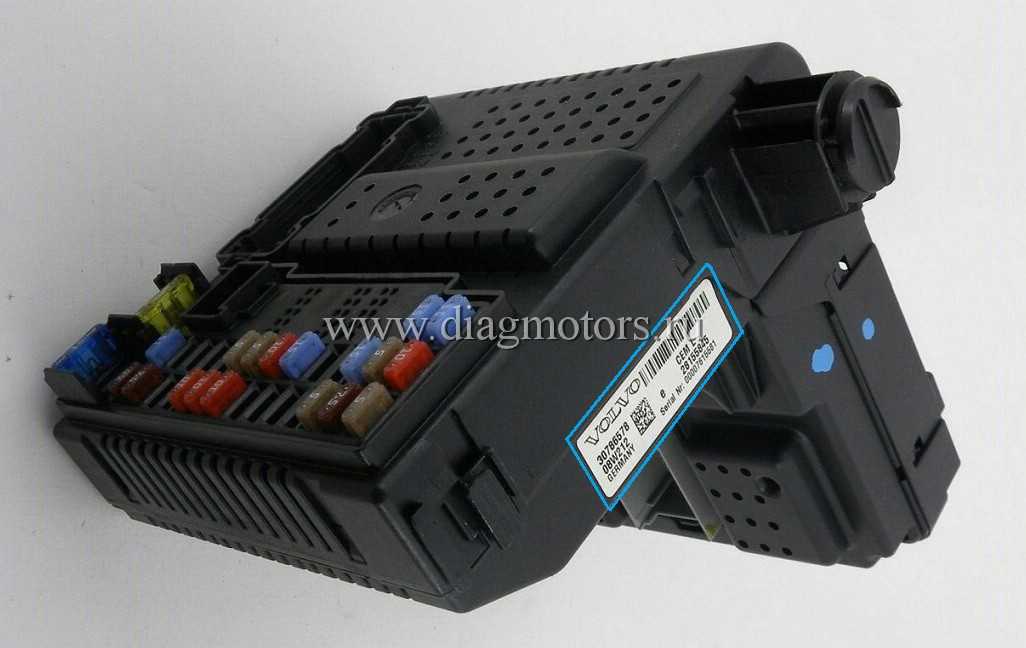

почту или WhatsApp фото белой наклейки со своего блока, где указаны номера модуля (фото 2)
Мы осуществляем клонирование блоков CEM-H и CEM-L на автомобилях с 2004 года выпуска
(процессор Renesas M30855F / Renesas M30835F), а также прямых CEM старого образца с 1998 года (Flash 28F400).

Во время прошивки блока СЕМ возможен перевод автомобилей
для Американского рынка в Европейский диапазон: радио, километраж, расход,
температура, часы.

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Он расположен за крышкой в ​​левой части заднего отсека.

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Ford Galaxy и Ford S-Max (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Блок предохранителей в салоне

Центральный блок предохранителей расположен под перчаточным ящиком.

Для доступа:

1. Сожмите удерживающие зажимы, чтобы освободить крышку.
2. Снимите крышку.
3. Поверните ручку на 90 градусов и извлеките блок предохранителей из удерживающего кронштейна.
4. Опустите крышку блока предохранителей и потяните ее на себя.
5. Устанавливать в обратном порядке.

Диаграмма 2010-2015 гг.

Блок предохранителей в багажном отделении

Задний блок предохранителей расположен за крышкой с левой стороны багажного отделения. Освободите защелки и снимите крышку.

Правда, пришлось выкинуть штеккеры для прикуривателя, которые имелись на всех устройствах, которые надо подключать к бортсети.

И заменить их на соответствующие ответные части. Зато один раз отмучился, и всё.

А в багажнике работает. К доктору с такой ерундой -терять время. Хотя ежели это входит в ежедневное обслуживание ,то Снимаем накладку под перчаточным ящиком.

После небольшого лирического отступления см. Первый и последний раз лазил в этот пресловутый блок предохранителей и довольно успешно, почитав мануал при замене лампы в плафоне «для чтения дорожных карт».

Ford S-MAX (2006) [237/348] Плавкие предохранители

Скажите пожалуйста любезный, я вот тоже собираюсь слазить под бордачек на свроем авто ввиду нерабочей розетки салона, где можно найти схему какой предохранитель за что отвечает? Потому как информации о предохранителях Фокуса я в нете за пол-ночи не нашел, или плохо искал, или это Огромная тайна, где стоят предохранители на форд s max пускай помучаются а то забудут что авто все же в России делают.

Plytnik На обратной стороне крышки прикрывающей отсек с предохранителми есть стикер с расположением всех предохранителей и реле. Кто может подсказать маркировку предохранителей для симакса?
