Где находится блок предохранителей вортекс тинго

Электрическая розетка и прикуриватель

1. Электрическая розетка. 2. Крышка электрической розетки. 3. Прикуриватель. 4. Корпус прикуривателя. 5. Гнездо прикуривателя.

Прикуриватель установлен в нижнем вещевом ящике центральной консоли.

Номинальное напряжение для гнезда прикуривателя составляет 12 В. ЗАПРЕЩЕНО подключать электрическое оборудование, рассчитанное на более высокое номинальное напряжение.

Снятие и установка прикуривателя

Во избежание несчастных случаев при снятии прикуривателя необходимо использовать средства индивидуальной защиты.

Для снятия прикуривателя необходимо приложить соответствующее усилие. Будьте осторожны и не допускайте грубых приемов работы.

Снимая прикуриватель, не поцарапайте нижний вещевой ящик в центральной консоли.

1. Выключите все электрооборудование и выключите зажигание.

2. Отсоедините отрицательный провод аккумуляторной батареи.

3. Снимите прикуриватель в сборе.

— Откройте нижний вещевой ящик в центральной консоли.

— Снимайте прикуриватель в направлении стрелки, как показано на рисунке.

— Сжимая лапки фиксаторов корпуса прикуривателя в направлении стрелок, как показано на рисунке, снимите фиксирующую втулку прикуривателя с помощью отвертки, обмотанной изолентой.

— Отсоедините разъем прикуривателя (указан стрелкой).

— Сожмите лапки фиксаторов корпуса прикуривателя в направлении стрелок, как показано на рисунке, и снимите корпус прикуривателя.

4. Установка должна производиться в порядке, обратном снятию.

При установке корпуса прикуривателя совместите выступы на корпусе прикуривателя с вырезами в нижнем вещевом ящике в центральной консоли и плотно установите корпус прикуривателя на место.

После установке убедитесь в нормальной работе прикуривателя.

Снятие и установка электрической розетки

Во избежание несчастных случаев при снятии электрической розетки необходимо использовать средства индивидуальной защиты.

Для снятия электрической розетки необходимо приложить соответствующее усилие. Будьте осторожны и не допускайте грубых приемов работы.

Снимая электрическую розетку, не поцарапайте правую отделку центральной консоли.

1. Выключите все электрооборудование и выключите зажигание.

2. Отсоедините отрицательный провод аккумуляторной батареи.

3. Снимите электрическую розетку.

— Откройте крышку электрической розетки.

— С помощью отвертки, обернутой изолентой, извлеките электрическую розетку, как показано на рисунке.

— Отсоедините разъем электрической розетки (указан стрелкой), затем снимите крышку электрической розетки и снимите электрическую розетку.

4. Установка должна производиться в порядке, обратном снятию.

При установке электрической розетки совместите выступ на корпусе розетки с вырезом в нижнем вещевом ящике в центральной консоли и надежно установите розетку на место.

После установки электрической розетки на место убедитесь в ее нормальной работе.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Блок предохранителей под капотом

Блок предохранителей под капотом, расположен с водительской стороны и закрыт герметичной крышкой на двух пружинных защелках.

Номер	Номинал (ампер)	Описание
EF01	20А	Обогрев / подогрев сидений (SEAT HEAT)
EF02	15А	Электронный замок рулевой колонки (ESCL)
EF03	10А	Дальний свет — левая фара, питание (L HIGH BEAM)
EF04	10А	Дальний свет — правая фара, питание (R HIGH BEAM)
EF05	15А	Питание зажигания IGN1 (IGN POWER)
EF06	7,5А	Система динамической стабилизации и тормозная система АБС (ESP/ABS)
EF07	7,5А	ЭБУ, блок управления трансмиссией, выключатель стоп-сигналов и конц. выкл. передачи заднего хода (ECU & TCU & Brake SW)
EF08	10А	Выключатель, работающий от давления в трубке компрессора кондиционера и блок управления системой помощи при парковке (AC SW & Radar)
EF09	7,5А	Обмотка возбуждения генератора (ALT EXC)
EF10	25А	Блок комфорта BCM — питание 5 (BCM POWER5)
EF11	25А	Блок комфорта BCM — питание 6 (BCM POWER6)
EF12	20А	На Реле 16 — реле вакуумного насоса (VACUUM PUMP)
EF13	15А	Нагрев датчиков кислорода, переднего и заднего (O2 SNSR)
EF14	15А	Катушка зажигания (IGN COIL)
EF15	15А	Предохранитель блока памяти (Memory Fuse)
EF16	25А	Блок комфорта BCM — питание 4 (Power4)
EF17	30А	Люк в крыше (SUNROOF)
EF18	— / 25А	Пусто, либо блок комфорта BCM — питание 5 (Power5)
EF19	30А	На реле 10 — реле управления коробкой передач, блок TCU (TCU)
EF20	15А	Противотуманные фары (птф), реле 17 (FOG Lamp)
EF21	20А	Блок комфорта BCM — питание 3 (Power3)
EF22	10А	На Реле 11- звукового сигнала, Реле 04 — ближнего света, Реле 02 — дальнего света, Реле 05 — система управления двигателем EMS (COIL)
EF23	— / 25А	Пусто, либо блок комфорта BCM — питание 6 (Power6)
EF24	10А	Стоп-сигналы
EF25	15А	Сигнал (гудок, клаксон) (HORN)
EF26	10А / 7.5А	Блок управления двигателем ECU и блок управления трансмиссией TCU (ECU/TCU)
EF27	—	Резервное место под предохранитель
EF28	10А	Фонари заднего хода, реле 07 (REVERSE)
EF29	30А	Дворники и Омыватель (на реле 08 -низкой скорости стеклоочистителя и реле 09 — высокой скорости стеклоочистителя) (WIPER)
EF30	10А	Муфта компрессора кондиционера, реле 12 (AC Clutch)
EF31	15А	Бензонасос (топливный насос) (FUEL PUMP)
EF32	—	Резервное место под предохранитель
EF33	15А	Ближний свет — левая фара (L LOW BEAM)
EF34	15А	Ближний свет — правая фара (R LOW BEAM)
EF35	15А	Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива (VALVE)
EF36	— / 10А	Адаптивная система управления коробкой передач (некоторые модели) (AGS)
EF37	7,5А / 10А	ЭБУ — электронный блок управления двигателем (ECU)
EF38	15А	Форсунки цилиндра 1, 2, 3, 4 (INJECTOR)
EF39	—	Пусто
EF40	7,5А	Вентилятор печкии кондиционера, реле 15 (BLOWER RLY Coil)
SB01	25А / 40А	Система динамической стабилизации и тормозная система АБС (ESP/ABS)
SB02	30А	Блок комфорта BCM — питание 2 (BCM Power2)
SB03	30А	Роботизированная коробка передач (DCT)
SB04	30А	Блок комфорта BCM — питание 1 (BCM Power1)
SB05	50А	Подогрев лобового / ветрового стекла (Windshield Heat2)
SB06	30А	Вентилятор печки, отопитель салона и кондиционер, на реле 15 (ВLOWER)
SB07	30А	Стартер (START)
SB08	40А	Система динамической стабилизации и тормозная система АБС (ESP/ABS)
SB09	30А	Аксессуары (ACC)

РЕЛЕ

Номер	Описание
ERLY 01	Аксессуары (ACC)
ERLY 02	Реле дальнего света фар (HIGH BEAM)
ERLY 03	Зажигание (IGN)
ERLY 04	Реле ближнего света фар (LOW BEAM)
ERLY 05	Cистема управления двигателем (EMS)
ERLY 06	Вакуумный насос (VACUUM PUMP)
ERLY 07	Фонари заднего хода (REVERSE LAMP)
ERLY 08	Низкая скорость дворников (стеклоочистителя) (WIPER LOW)
ERLY 09	Высокая скорости дворников (стеклоочистителя) (WIPER HIGH)
ERLY 10	Реле блока управления коробкой передач (TCU)
ERLY 11	Сигнал (гудок, клаксон) (HORN)
ERLY 12	Электромагнитная муфта компрессора кондиционера (AC Clutch)
ERLY 13	Реле Бензонасоса (топливного насоса) (FUEL PUMP)
ERLY 14	Высокая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN HIGH)
ERLY 15	Вентилятор печки / отопителя (BLOWER)
ERLY 16	Стартер (START)
ERLY 17	Противотуманные фары (птф) (FOG Lamp)
ERLY 18	Низкая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN LOW)

Силовые предохранители находится в том же блоке, где и основные под капотом сбоку основного блока предохранителей.

Номер	Номинал (ампер)	Описание
MF01	150А	Генератор
MF02	40А	Низкая скорость вентилятора радиатора (системы охлаждения двигателя)
MF03	50А	Высокая скорость вентилятора радиатора (системы охлаждения двигателя)
MF04	80А	Электрический усилитель руля ЭУР (EPS)
MF05	60А	На блок предохранителей в салоне

Вортекс Тинго: Предохранитель заднего плафона салона

Приветствую! Меня зовут Алексей, и я опытный автомеханик и специалист по автомобилям. Сегодня я расскажу вам о вортексе Тинго и помогу найти предохранитель, отвечающий за задний плафон салона.

Что такое Вортекс Тинго?

Вортекс Тинго – это современный и инновационный автомобиль, созданный с использованием передовых технологий и материалов. Он представляет собой элегантный седан, чья основная цель – обеспечить комфорт и безопасность во время движения.

Установленный в автомобиле задний плафон салона играет важную роль в обеспечении комфортного освещения для пассажиров, особенно в темное время суток. В случае, если плафон перестает работать, проблемой может быть перегоревший предохранитель.

Где находится предохранитель на задний плафон салона?

Для того чтобы найти предохранитель на задний плафон салона в вашем вортексе Тинго, следуйте инструкциям ниже:

1. Откройте капот автомобиля и найдите блок предохранителей. Обычно он находится в двигательном отсеке или в багажнике рядом с аккумулятором.
2. Откройте крышку блока предохранителей. На обратной стороне крышки будет указана схема расположения предохранителей, где вы сможете найти соответствующий предохранитель для заднего плафона салона.
3. Определите нужный предохранитель на схеме и проверьте его состояние. Если предохранитель перегорел, замените его новым предохранителем той же номинальной мощности.
4. Убедитесь, что новый предохранитель надежно установлен и защищен крышкой блока предохранителей.

После замены предохранителя на задний плафон салона в вашем вортексе Тинго, проверьте его функциональность, включив плафон. Если проблема сохраняется, возможно, есть другие причины неисправности, и рекомендуется обратиться к квалифицированному автомеханику для диагностики и ремонта.

Местоположение и функции блока предохранителей вортекс тинго

Блок предохранителей вортекс тинго находится в основном электрическом шкафу данной модели. Этот блок выполняет важные функции, такие как защита от повреждений и перегрузок электрической системы.

Он состоит из ряда предохранителей, которые позволяют отключить соответствующие сегменты электрической цепи в случае возникновения проблем. Это очень полезно при вспышках короткого замыкания или других электрических сбоях, так как предохранитель автоматически отключит соответствующую цепь и предотвратит повреждение оборудования или пожар.

Местоположение блока предохранителей вортекс тинго можно найти в инструкции по эксплуатации данной модели. Обычно он расположен в нижней части основного электрического шкафа. Чтобы обеспечить безопасность и удобство доступа, обычно на крышке предусмотрен специальный замок, который требует использования ключа или другого инструмента для открытия.

№	Название предохранителя	Функция
1	Предохранитель 1	Защита от перегрузки цепи
2	Предохранитель 2	Защита от короткого замыкания
3	Предохранитель 3	Защита от перегрузки цепи

Установка и замена предохранителей должны выполняться только после полного отключения основного источника питания. Рекомендуется проконсультироваться с профессиональным электриком или обратиться к специалистам по обслуживанию вортекс тинго, чтобы избежать возможных повреждений или травм при работе с электрической системой.

Местонахождение блока предохранителей вортекс тинго

Обычно блок предохранителей вортекс тинго расположен под облицовкой салона, рядом с рулевой колонкой или вблизи двери водителя. Для доступа к предохранителям необходимо открыть крышку блока, обычно при помощи отвертки или ключа.

Функция блока предохранителей вортекс тинго – обеспечить защиту электрической системы автомобиля от перегрузок и короткого замыкания. Каждый предохранитель предназначен для определенной электрической цепи. В случае перегрузки или короткого замыкания, предохранитель прекращает подачу питания и предотвращает повреждение системы или возгорание.

Блок под капотом

Под капотом авто находятся с предохранителями. Основной монтажный блок с предохранителями и реле расположен рядом с передней правой стойкой амортизатора, под защитной крышкой отсека монтажного блока.

• Выкрутить винты-фиксаторы крепления крышки отсека монтажного блока (их должно быть 5)
• Надавите на середину (сердечник) отдельного фиксатора и достаньте его из паза/отверстия.
• Далее небольшим усилием отсоедините фиксатор резинового уплотнителя воздухопритока от крышки отсека монтажного блока.
• После этого можно снять защитную крышку самого блока с предохранителями и реле нажав на фиксатор в торце блока.

Фото блока предохранителей и реле под капотом Чери Тигго Т11 и Т11 ФЛ

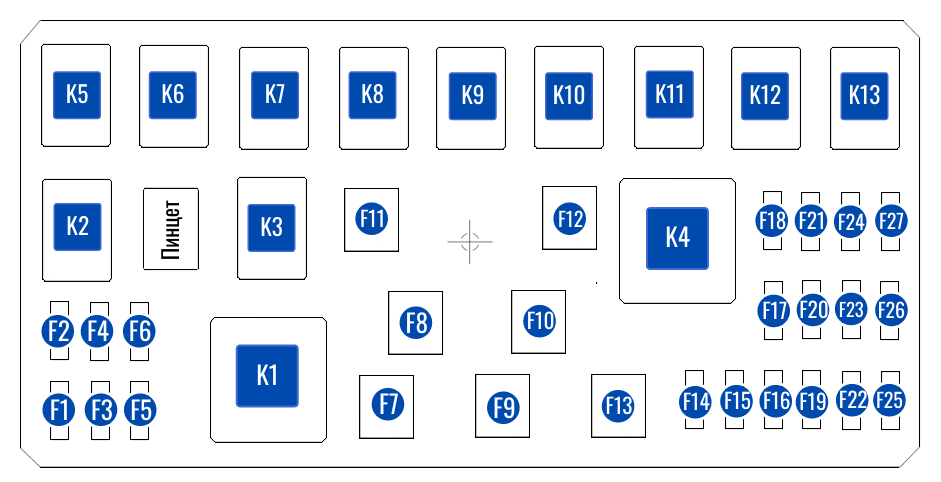

Схема блока предохранителей и реле под капотом Chery Tiggo T11 и T11 FL

Предохранитель бензонасоса находится под номером  с силой тока в р. Для модели с двигателем рекомендуем также проверять на 15 А в салоне.

Второй блок с предохранителями в моторном отеке расположен непосредственно на клемме «+» аккумулятора, это блок силовых предохранителей (обычно защищены красным и черным пластиковыми чехлами/кожухами).

Схема предохранителей на АКБ Чери Тигго

Видео по теме

В данном видео наглядно показано, где находятся реле ближнего света фар и бензонасоса.

https://youtube.com/watch?v=i3DPyQPr2Rc%3Ffeature%3Doembed

Реле регулятор генератора чери тигго т11

Передний подшипник гены под номером 6303Задний 140419На 2.4

чей то случай ——В течение трех недель на моем Тиго 2,0 наблюдал как умирал генератор. Но тогда еще не знал, и не мог определить причину: периодически загорались на приборной панели значки АБС и (!), двигатель дергало, гасла вся приборная панель. Эти явления происходили то одновременно то вразнобой. И вот сел аккумулятор. Перекурив массу форумов — проверил предохранители в блоках и предохранители на + клеме аккумулятора — все живое. Замерял напряжение на клемах на подачу и на аккумуляторе (после зарядки) — выбора больше не было, а верить все не хотелось, Генератор не давал зарядку. Поехал к электрику. Сняли гену, разобрали, определили: Накрылось реле-регулятор напряжения, немного шуршал задний подшипник, хотя немного смазки белой внутри было.Снова рыл инет, но ужу в теме реле-регуляторов. По рекомендациям с форума ,хотя и для двигателя 2,4, нашел:

OEM и аналоги запчастей для генератора MMC MD327535 (90A): Реле-регулятор (Voltage regulator) A866X28572, MD618957 (Mobiletron VR-H2009-73, Ref. MFVR03750) Выпрямитель, диодный мост (Rectifier) A860T42670, A860T39070, A860T42770, A860X44170, MD618734, MD618752, MD618811 (Mobiletron RM-50HV, Ref. MFRX02952, FORD F32Z10304A, FORD GYE1414, MAZDA FS1118W60) Еще реле-регулятор: Cargo 234313, Transpo IM845, Unipoint YR594A, AS ARE5021

Себе взял Mobiletron VR-H2009-73 -500грн. Электрик собрал генератор, установили. Гена работает- на клемы подача 14.2В. Все!

Источник

Как добраться до блока предохранителей вортекс тинго:

Для того чтобы добраться до блока предохранителей вортекс тинго, следуйте этим инструкциям:

1. Откройте капот вашего автомобиля и найдите место, где располагается блок предохранителей.
2. Вортекс тинго может иметь несколько блоков предохранителей, поэтому найдите тот, который соответствует электрической системе, интересующей вас.
3. Разберитесь схемой расположения предохранителей, чтобы точно знать, где находится нужный предохранитель.
4. Откройте крышку блока предохранителей, используя ключ или отвертку, если это требуется.
5. Проверьте предохранитель на наличие перегорания – обычно это видно по прозрачности предохранителя или по наклейке.
6. Если предохранитель перегорел, замените его на новый предохранитель того же типа и номинала.
7. Закройте крышку блока предохранителей и убедитесь, что она надежно зафиксирована.

Теперь вы знаете, как добраться и заменить предохранитель в блоке предохранителей вортекс тинго. Будьте внимательны и осторожны при выполнении этих действий, чтобы избежать возможных травм или повреждений автомобиля.

Электрическая схема Chery Tiggo

Рекомендуется держать в автомобиле несколько предохранителей на случай замены. Компания Схема предохранителей вортекс тинго обеспечивает поставку всех типов предохранителей. Перегоревший расплавившийся предохранитель может быть легко заменен. Все предохранители, поставляемые компанией Chery, устанавливаются нажатием на них и последующим фиксированием

ВНИМАНИЕ Внесение любых несанкционированных изменений в конструкцию электрической или топливной системы может повлиять на работу вашего автомобиля, а также привести к пожару или возникновению иной опасности

Поэтому замена элементов и деталей электрической или топливной системы может производиться только специалистами сервисных центров компании Chery. Электрораспределительный блок моторного отсека Блок расположен справа с задней стороны моторного отсека, под торцевой планкой ветрового стекла.

Пожалуйста, производите проверку или замену плавких предохранителей и реле в соответствии с нижеследующими инструкциями. Выключите все электрооборудование.

Отсоедините отрицательный полюс блока от отрицательного полюса аккумуляторной батареи. С помощью отвертки или монеты отверните фиксаторы пластикового кожуха с правой стороны торцевой планки ветрового стекла. Снимите верхнюю крышку переднего отсека электрораспределительного блока с металлическими зажимами с каждой стороны. Далее вы увидите блок предохранителей и реле. Проверьте и замените предохранители и реле в соответствии с их функциональным описанием, приведенным с обратной стороны крышки.

Примечание — Для удобства владельцев в случае возникновения чрезвычайной ситуации с обратной стороны крышки схема предохранителей вортекс тинго блока плавких предохранителей и реле изображена схема с функциональным обозначением предохранителей и реле см.

Электрораспределительный блок приборной панели Данный электрораспределительный блок расположен с левой передней стороны внутри салона, под приборной панелью. Для получения доступа к плавким предохранителям и реле необходимо открыть и потянуть на себя крышку закрытого перчаточного ящика, находящегося с левой стороны под схема предохранителей вортекс тинго панелью.

Примечание Схема предохранителей вортекс тинго удобства пользования в случае возникновения чрезвычайной ситуации вниманию владельцев предлагается схема с функциональным обозначением предохранителей и схема предохранителей вортекс тинго электрораспределительного блока приборной панели см, рисунок ниже. Диагностический разъем автомобиля также установлен в нижней части электрораспределительного блока приборной панели. Следите за тем, чтобы он не повредился. Электрораспределительный блок приборной панели также включает в себя 8 отдельных плавких предохранителей 2х15А, 2х5А, 3x 10А и 1х30А.

Общий блок электрических плавких предохранителей 1. Дворник или механизм очистки лобового стекла Chery Amulet очень часто выходят из строя, что создаёт некоторые неудобства для водителю, а также может привести к созданию аварийной ситуации во время движения автомобиля.

Причин для отказов много, но большую часть из них можно устранить своими силами, даже начинающими водителями. Проблемы могут возникнуть в электрической части, а также в механическом приводе устройства. В сегодняшней статье я расскажу вам о основных неисправностях и как самостоятельно починить дворники на автомобиле Chery Amulet. Дворники очистители лобового стекла — специальный механизм, предназначенный для обеспечения схема предохранителей вортекс тинго видимости при движении в плохую погоду во время дождя, града, снегопада.

В случае отказа механизма, возрастает риск ДТП, появляется опасность для водителя и пассажиров машины, а также других участников движения. Что делать, если схема предохранителей вортекс тинго работают дворники?

В чем может быть причина? Как устранить проблему?

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
