Замена
Статью мы начали с неожиданных неисправностей электроприборов. После того как вы получили представление о том, как выглядит блок предохранителей «Шевроле-Ланос» и за что отвечают его элементы, можно приступить к устранению неисправностей. Наиболее распространен выход из строя прикуривателя, поэтому разберем процесс замены на его примере.
Прежде всего, нужно убедиться, что прикуриватель действительно не работает. Тому, что он перестал выполнять свои прямые обязанности или заряжать ваши гаджеты может быть несколько причин:
- сгоревший предохранитель;
- засоренный контакт;
- непостоянный контакт зарядника из-за его конфигурации;
- проблемы с проводкой или контактами.
Последний случай очень редок и наименее вероятен. Убеждаемся, что гнездо не забито мусором, пылью, пеплом или табаком. Если это так – отчистите гнездо. Затем проверьте, хорошо ли зарядник вашего гаждета входит в гнездо. Возможно, проблема будет именно в этом и решится покупкой нового зарядного устройства. Итак, если все вышеперечисленные проблемы вас не коснулись – значит, необходимо заменить предохранитель. Он находится во внутреннем блоке (как к нему подобраться – читайте выше) и имеет маркировку F10. Пинцетом извлеките старый ПП, убедитесь, что он действительно сгорел (черного цвета, обугленный, оплавленный) и вставьте на его место новый того же номинального тока (15 А).
Также автовладельцы «Шевроле-Ланос» сталкиваются с тем, что авто не заводится. Решить такую проблему зачастую можно заменой предохранителя топливного насоса. Посмотрите видео по замене:
Автомобиль Шевроле Ланос
Конструкция действительно проста и продумана до мелочей
Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле
Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.
Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.
Читать дальше: Регулятор холостого хода mitsubishi lancer 9
Chevrolet Lanos Парти3ан › Бортжурнал › 2 в 1. Защита от перекрута стартера и доп реле стартера.
Делал давно. Фото не делал, поэтому все из сети.
Эта доработка решает 3 проблемы1) Защита от перекрута стартера (например автозапуск или любители подержать ключ подольше)2) Разгрузка контактной группы замка, которая со временем имеет тенденцию подгорать3) Облегчение запуска на разряженной батареи. Все дело в том, что падение напряжения в цепи втягивающего реле значительно, с подгоранием контактов замка проблема усугубляется. Бывает на машинах с возрастом при напряжении АКБ 12В на втягивающее приходит в лучшем случае вольт 9. В результате получаем засаду — включаем стартер, он щелкает, но не крутит. В мороз с утра — проблема усугубляется.
Напряжение подается коротким путем через реле, контактная группа разгружается, падение напряжение минимально.
Защита от перекрута — На генераторе контакт L на массе до момента запуска двигателя, как только двигатель запущен, масса пропадает, реле размыкается.

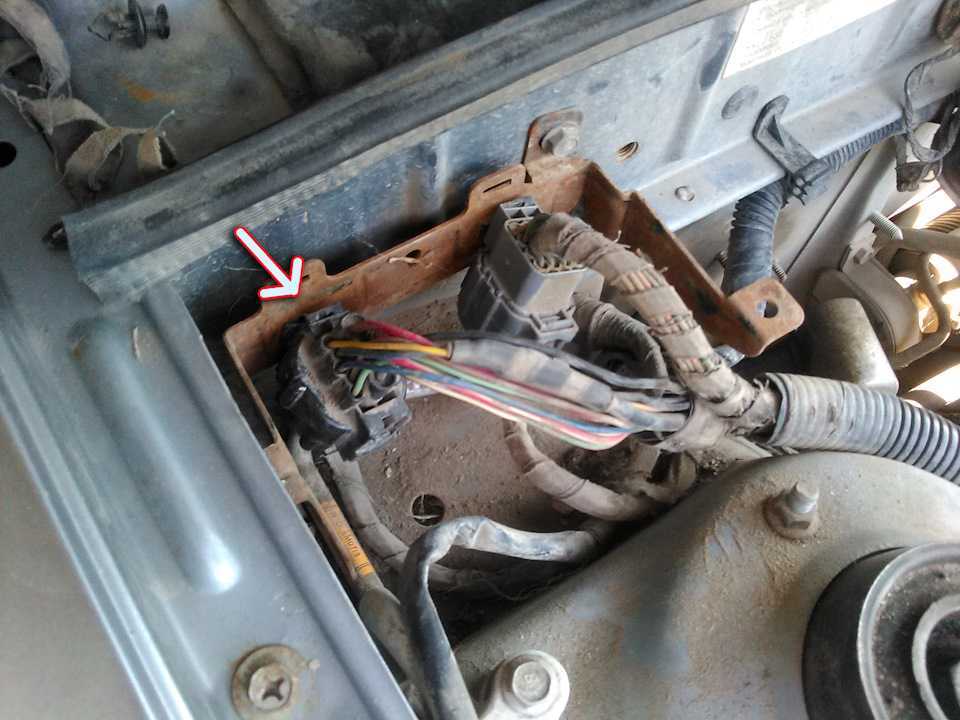

МонтажКолодку с реле удобно разметить рядом с разъемами C104 C105 в подкапотном под крышкой.
Дополнение.Реле на 30А
Блок с реле и предохранителями под капотом
Он находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,1,0,0 —>
Схема блока
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Описание
p, blockquote 7,0,0,0,0 —>
| 1 | Обогреватель заднего стекла |
| 2 | Реле системы управления двигателем |
| 3 | Реле электропривода стеклоподъёмников |
| 4 | Реле высоких оборотов вентилятора системы охлаждения |
| 5 | Реле низких оборотов вентилятора системы охлаждения |
| 6 | Реле электродвигателя вентилятора отопителя |
| 7 | Реле габаритов |
| 8 | Реле фар |
| 9 | Реле звукового сигнала |
| 10 | Реле противотуманных фар |
| 11 | Реле электромагнитной муфты компрессора кондиционера |
| 12 | Реле топливного насоса |
| F1 | (30A) Цепи замка зажигания |
| F2 | (30A) Основные цепи зажигания |
| F3 | (40A) Электродвигатель вентилятора системы охлаждения |
| F4 | (30A) Электродвигатель вентилятора отопителя |
| F5 | (30A) Электронный блок управления двигателем |
| F6 | (40A) Блок предохранителей/реле приборной панели |
| F7 | (10A) Звуковой сигнал(ы) |
| F8 | (15A) Противотуманные фары |
| F9 | (10A) Сирена противоугонной системы |
| F10 | (10A) Лампы переднего левого габарита/заднего левого габарита |
| F11 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F12 | (10A) Ближний свет левой фары |
| F13 | (10A) Ближний свет правой фары |
| F14 | (10A) Дальний свет левой фары |
| F15 | (10A) Дальний свет правой фары |
| F16 | (20A) Подсветка комбинации приборов |
| F17 | (30A) Обогреватель заднего стекла |
| F18 | (30A) Электропривод стеклоподъемников |
| F19 | (30A) Электродвигатель вентилятора системы охлаждения |
| F20 | (50A/60A) Система ABS |
| F21 | (20Д) Фары |
| F22 | (10A) Система управления двигателем |
| F23 | (15Д) Топливный насос |
| F24 | (10A) Электромагнитная муфта компрессора кондиционера |
| F25 | (10A) Система управления двигателем |
| F26 | (15A) Система управления двигателем |
| F27 | (10A) Обогреватель зеркал заднего вида на дверях |
| F28 | (15A) Разъем питания дополнительного оборудования |
| F29 | (5A) Система управления двигателем |
| F30 | (15A) Подогреватель сидений |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Подробное руководство по замене блока предохранителей Chevrolet Lanos
Автомобиль Шевроле Ланос заслужил отличную репутацию и пользуется спросом отечественных водителей. Практически все отмечают его надежность, неприхотливость, экономичность и простоту в обслуживании.
Автомобиль Шевроле Ланос
Конструкция действительно проста и продумана до мелочей
Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле
Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.
Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.
Где находятся предохранители Шевроле Ланос?
В автомобиле Шевроле Ланос электропредохранители находятся в двух отсеках первый — основной в легкодоступном месте под капотом рядом с аккумулятором. Второй — в салоне в левой части торпедо. Также еще есть один блок с реле под крышкой регулятора фар.
Полезное видео об автомобильных электропредохранителях Вам обязательно пригодится.
Инструкция по снятию и замене
Замена предохранителей и реле на автомобиле Шевроле Ланос как под капотом, так и в салонном блоке практически идентична.
Перегоревший электропредохранитель
Подготовка
Перед тем, как перейти к замене предохранителя, рекомендуем обесточить систему. Для этого выключаем зажигание и для перестраховки вытаскиваем ключ. Также нелишним будет отсоединить минусовую клемму батареи.
Шаги
- Если у вас отказал какой-то потребитель, то первым делом устанавливаем, в каком блоке он находится. Делается это очень просто. Смотрим в расшифровке его номер, затем на схеме находим его расположение.
- Если электропредохранитель находится в моторном отсеке, то нам нужно снять пароотводящий шланг и открыть крышку. Если требуемый нам элемент расположен в салонном отсеке, то достаточно открыть саму крышку. Это все отличия замены предохранителя в моторном отсеке или салонном.
- Далее при помощи пинцета извлекаем проблемный предохранитель. Рассматриваем его, стараясь визуально определить, целый он или перегорел. Лучше, конечно, эту работы выполнить при помощи тестера. Хотя и визуально должно быть заметно, что токопроводящая часть перегоревшая, а в некоторых случаях может быть подплавлена и сама пластиковая оболочка.
- Теперь нам нужно из запасного комплекта достать аналогичный по номиналу предохранитель и установить на место перегоревшего.
- Ставим на место клемму «-» АКБ. Заводим автомобиль.
- Проверяем работу потребителя.
Если проблема была в предохранителе, то оборудование должно заработать. Если же электропредохранитель опять перегорел, то проблема намного серьезнее. Нужно осмотреть проводку и сам потребитель.
Расшифровка схемы с защитными элементами в салонном отсеке
Рекомендации по эксплуатации
- Каждый предусмотрительный водитель обязательно располагает комплектом с электропредохранителями различного номинала, в особенности это необходимо тем водителям, которые ездят на дальние расстояния. Стоят они копейки, в определенный момент могут хорошо выручить.
- Иногда если отказывает какое-то оборудование, а электропредохранитель цел, достаточно немного пошевелить его в разъеме. Возможно, нагар или ржавчина стали причиной разрыва цепи.
- Заменяйте только элементом аналогичным по номиналу. Если поставите меньшего, он может сразу перегореть. Если большего, то он не сможет должным образом защитить оборудование.
- Ни в коем случае не ставьте проволочки или жучки, которые в некоторых ситуациях могут стать причиной возгорания авто.
Видео «Как найти требуемый защитный элемент»
В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.
Предохранители и реле на Ланос — назначение и расположение
Если на автомобиле Ланос отказывает устройство или прибор, функционирующий за счет электричества, то первым делом следует произвести проверку исправности предохранителей. Они представляют собой маленькие детали, которые проводят электрический ток, и в случае увеличения его силы до номинального значения, осуществляют обрыв цепи. Такой принцип работы устройств позволяет уберечь электрооборудование от выхода из строя. Перед тем, как проверить исправность предохранителя, отвечающего за конкретный электроприбор, его следует первоначально найти. Где находятся предохранители на Ланосе, и за какие приборы они отвечают, подробно рассмотрим в материале.
Оригиналы и аналоги для замены
Средняя стоимость на уникальный стартер для Шевроле Lanos (артикулы 96208781 / 96430344, производитель Шевроле / DAEWOO) составляет около 6000 руб. При ограниченном бюджете можно приобрести один из совместимых аналогов:
Если неисправно только втягивающее реле, то не требуется брать стартер в сборе. Довольно поменять само реле (уникальный артикул 96208782). Новенькая деталь обойдется в сумму от 500 до 2000 рублей.
Внимание! Зависимо от модели и производителя стартера тяговые реле могут иметь разные посадочные габариты (длину и поперечник), потому они не являются взаимозаменяемыми
предохранителей Замена и реле Шевроле Ланос
Схема предохранителей калина 1 седан
Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.
На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…
…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.
Отжав две защелки пружинные, снимаем крышку монтажного блока.
извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.
малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…
…нажимаем на фиксатор крышки…
…и снимаем левой крышку обивки боковины.
На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.
С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера
РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель
