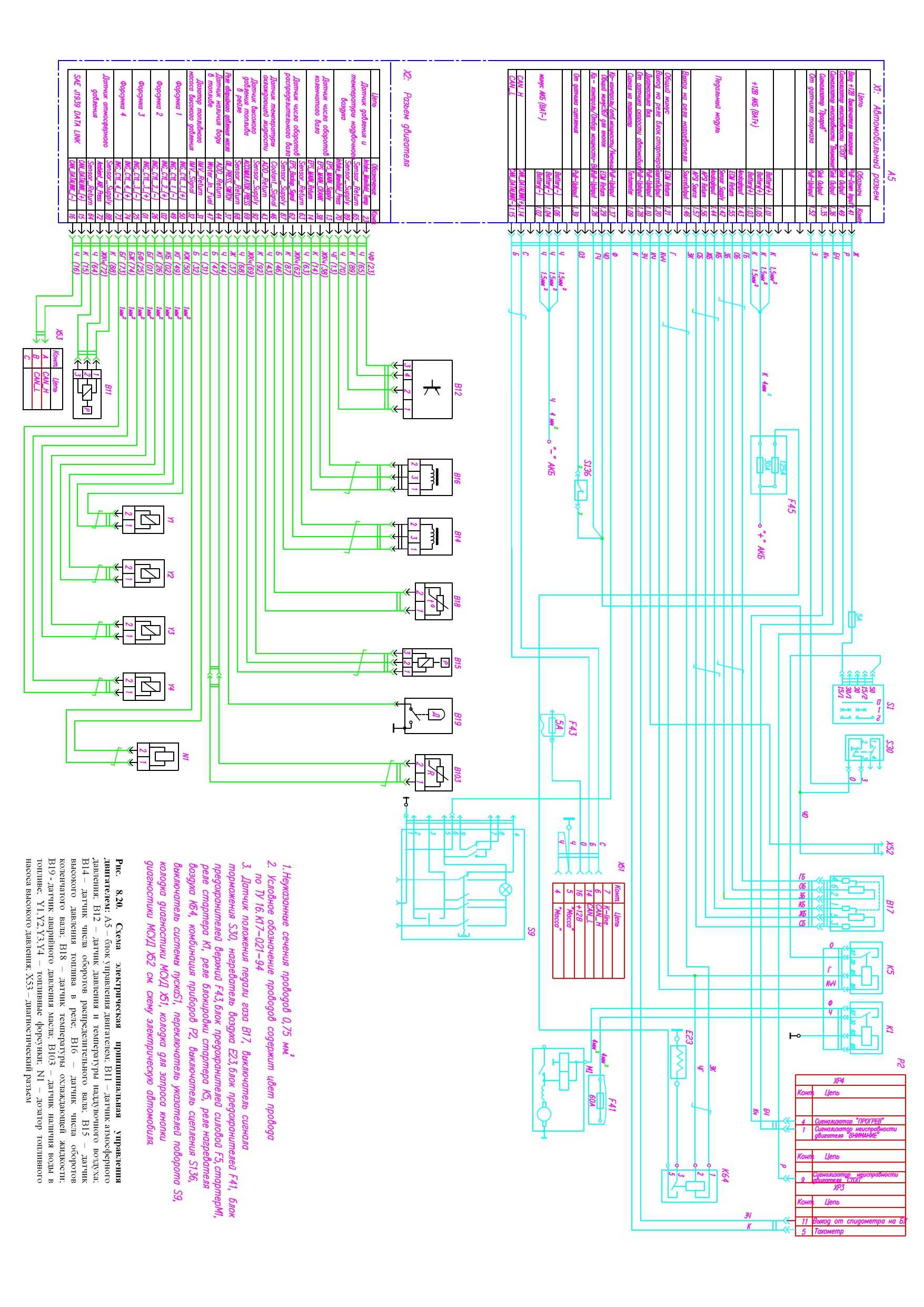

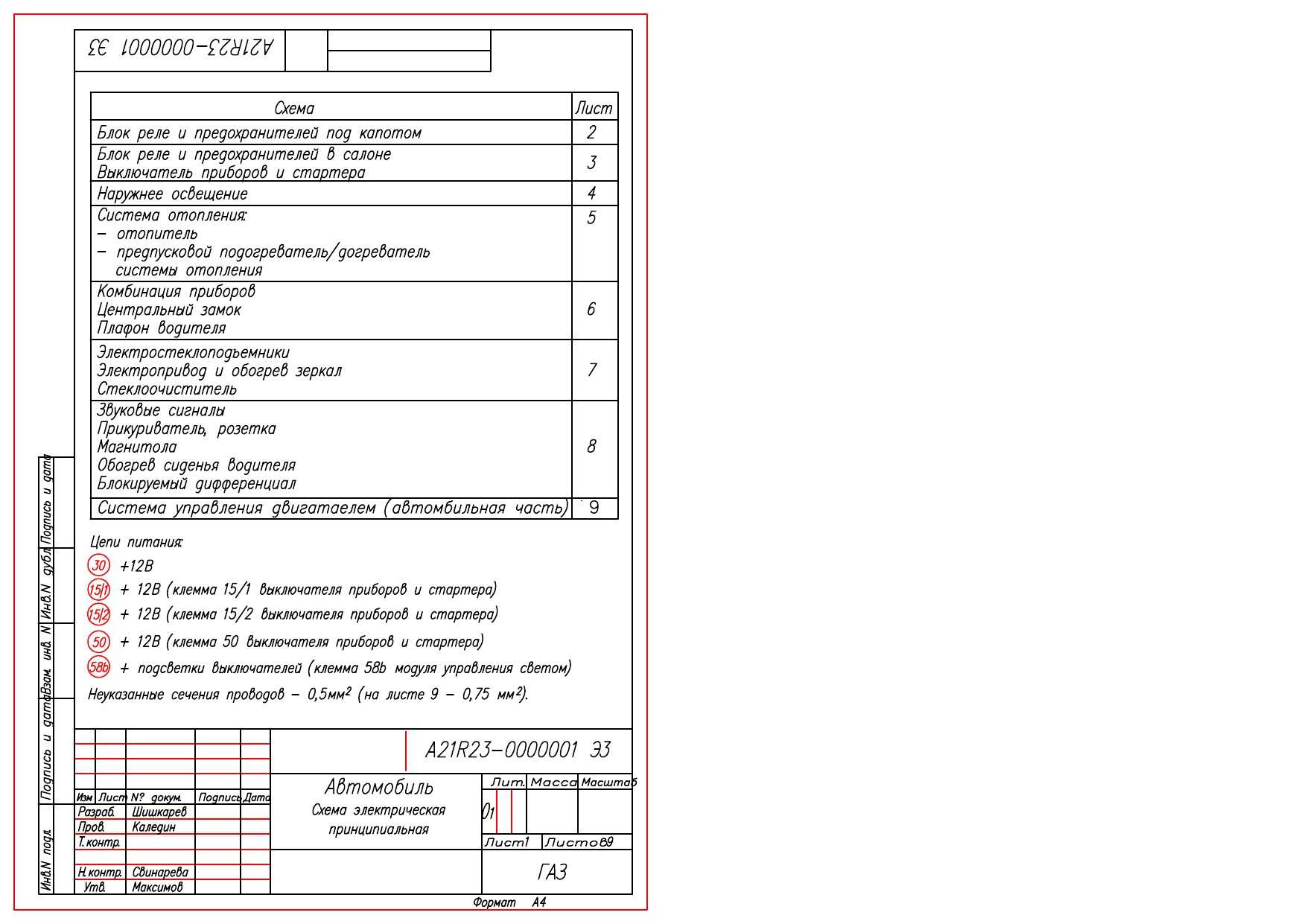

Принципиальная электрическая схема автомобиля Газель NEXT :

Разместил: admin1
Комментарий: 0
Прочитано: 54107

Электросхема Газель с двигателем УМЗ (ГБО)

Принципиальная электрическая схема Газель (двигатель УМЗ-4216) с ГБО и схема управления двигателем.

Разместил: admin1
Комментарий: 0
Прочитано: 16974

Электросхема Волги с двигателем Крайслер (ГАЗ 3102, ГАЗ 31105)

Черно-белая и цветная электросхемы ГАЗ 3102 и ГАЗ 31105 с ДВС Крайслер.Открываете в Microsoft Office Excel и внизу будет три кнопки: сх.чб, сх. цв. и перечень элементов.

Источник статьи: http://kipdoc.ru/gaz/elektroshemy-gaz/

Схема электропроводки ГАЗель NEXT

Электропроводка в ГАЗель NEXT выполняет важную роль в обеспечении работы всех электрических устройств и систем автомобиля. Она включает в себя множество проводов, соединительных элементов и предохранителей, которые обеспечивают передачу электрического тока к различным устройствам.

Особенностью схемы электропроводки ГАЗель NEXT является ее простота и надежность. Она состоит из основных блоков и компонентов, которые легко можно обслужить и заменить при необходимости.

Основные компоненты схемы электропроводки ГАЗель NEXT:

Аккумулятор: источник питания для всех электрических устройств автомобиля.
Стартер: обеспечивает пуск двигателя.
Генератор: заряжает аккумулятор и обеспечивает электрическую мощность для работы всех устройств.
Предохранители: защитные элементы, предотвращающие перегрузку и короткое замыкание в электрической сети.
Реле: устройства, управляющие работой различных систем автомобиля.
Мультиплексор: современная система централизованного управления электрическими устройствами.
Провода и соединители: обеспечивают передачу электрического тока к различным устройствам.

Схема электропроводки ГАЗель NEXT четко показывает путь движения электрического тока и соединения всех компонентов. Это позволяет легко отследить возможные проблемы и осуществить ремонт или замену неисправных элементов.

Для установки электропроводки ГАЗель NEXT рекомендуется обращаться к профессионалам или следовать руководству по эксплуатации автомобиля. Неправильная установка или подключение проводов может привести к неисправностям или даже к возникновению пожара.

Важно также следить за состоянием электропроводки и регулярно проверять ее на наличие повреждений или коррозии. Если вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и ремонта

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть

Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Комплексной микропроцессорной системы управления двигателем
2	15	Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей)
3	15	Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей)
4	10	Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей)
5	10	Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей)
6	10	Сигналов торможения
7	20	Звукового сигнала, прикуривателя
8	20	Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
9	15	Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
10	10	Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя
11	5	Датчика кислорода
12	15	Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя
13	10	Указателей поворотов

Предохранители нижнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Резерв
2	15	Дальнего света правой фары, сигнализатора дальнего света
3	15	Дальнего света левой фары
4	10	Ближнего света правой фары
5	10	Ближнего света левой фары
6	10	Противотуманных фонарей, сигнализатора противотуманных фонарей
7	20	Резерв
8	20	Резерв
9	15	Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов)
10	10	Подсветки приборов, переключателей, прикуривателя
11	5	Резерв
12	15	Габаритного света правого борта, корректора фар, плафона вещевого ящика
13	10	Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака

Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Возможность ремонта прикуривателя

Не работает бензонасос газель 405 инжектор причины В некоторых случаях необязательно менять прибор. Иногда устройство можно ремонтировать. Ниже представлена таблица с рекомендованными действиями в тех или иных ситуациях.

Причина неисправности	Варианты ремонта
Плохой контакт	Подогнуть металлические фиксаторы внутри патрона.
Наличие окислов или ржавчины	Обработать надфилем контакты от налета.
Перегоревший предохранитель	Заменить элемент новым, с номиналом, рекомендованным производителем (15 или 20 ампер)
Обрыв проводки	Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели.
Расплавление шайбы	Замена новым устройством.
Выгорание металлической спирали	Замена прикуривателя.

Описание блока предохранителей

В электропроводке Газель Некст предусмотрен блок предохранителей, который имеет следующие особенности:

Блок предохранителей расположен в кабине водителя справа от руля.
Блок предохранителей состоит из нескольких предохранителей разных типов.
Каждому предохранителю соответствует определенная система электрооборудования автомобиля.
Предохранители защищают электрооборудование от перегрузок и короткого замыкания.

В блоке предохранителей Газель Некст используются следующие типы предохранителей:

Автоматические предохранители.
Предохранители типа «плавкий предохранитель».

Автоматические предохранители представляют собой автоматически работающие устройства, которые отключают электрооборудование от источника питания при превышении определенной нагрузки. После устранения причины перегрузки, автоматический предохранитель включается автоматически.

Плавкий предохранитель является одноразовым предохранителем, который при превышении нагрузки перегорает и требует замены.

Блок предохранителей Газель Некст обычно сопровождается схемой расположения предохранителей и их соответствующих систем электрооборудования, что позволяет водителю быстро выявить и устранить проблему в случае выхода из строя предохранителя.

Использование блока предохранителей обеспечивает безопасную и надежную работу электрооборудования Газель Некст и предотвращает возможные повреждения при перегрузках или коротких замыканиях в системах автомобиля.

Точки подключения автосигнализации на ГАЗель NEXT с дизелем Cummins

Замок зажигания после разъёма: +12 — Красный IGN1 — Жёлтый IGN2 — Оранжевый/чёрный Starter — Коричневый

Центральный замок: на блоке центрального замка за рулевой колонкой — синий с чёрной полосой: закрыть — разрыв, открыть — на массу.

Панель приборов: Генератор — розовый Ручник — розовый/чёрный, необходимо отвязаться диодом от панели приборов. Двери общий: серый/белый, необходимо развязаться двумя диодами (один в разрыв от панели приборов, второй катодом к катоду первого диода, анодом к сигнализации). Также вход дверей сигнализации необходимо подтянуть к +12В через резистор примерно в 10кОм, иначе через 10сек после закрытия дверей на этом проводе будет 2,5В и сигнализация будет считать дверь открытой.

Замена механического щитка приборов на электронный ваз 2110
Ремонт дверей на приоре
Течет масляный насос ваз 2114
Замена сцепления калина робот
Подходят ли фары от нивы на ваз 2106

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

Машины выпуска до 2003 года:
комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
управляющие реле установлены отдельно от монтажного блока;
подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
Модели 2003-2010 года выпуска:
устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
реле управления также расположены независимо от блока;
силовой предохраняющий модуль может быть различным:

БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

АВТОЭЛЕКТРИК

Еще один немаловажный момент — это диагностика целостности электроцепей.

Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр счетчик суммарного пробега ; 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки.

Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Если он есть, то сигнал скорости брать с этого контакта. Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация: Наиболее длинный и тонкий жгут предназначен для задней части; Более короткий — для салона; Наибольший по количеству проводов и разъемов — для подкапотного пространства.

Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. Х3 — розетка переносной лампы.

Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны?

Все жгуты соединены с передним жгутом проводов по средствам соединительных разъёмов. Все просто, потребуется для ЗМЗ Подкапотный жгут проводов;. Видео инструкция по установке панели 3- 5, Она состоит из множества компонентов, каждый из которых выполняет определенную функцию.

Так выглядит двигатель ЗМЗ Перестановка электропроводки двигателя Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. В том случае, если тестер покажет более 0.

Как определить неисправность? Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля.
ГАЗель за 40т электрика #4

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

антиблокировочная система тормозов (ABS)

электронасоса системы отопления

(автомобили с двумя рядами сидений)

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

(двигатели ЗМЗ-40522, ЗМЗ-40524)

контрольная лампа включения противотуманного света

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

плафона освещения вещевого ящика

Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних

Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил

Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством

Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Выбор и расположение предохранителей в электрооборудовании кузова

Электрооборудование кузова Газель Некст отвечает за правильную работу различных систем и устройств автомобиля. Чтобы обеспечить безопасность и защиту от перегрузок, в электрической схеме кузова применяются предохранители.

Предохранители представляют собой специальные элементы, которые активируются и перегорают при превышении заданного тока. Это предотвращает возникновение перегрузок и короткого замыкания, что может привести к пожару или повреждению электрооборудования.

При выборе и расположении предохранителей в электрооборудовании кузова следует учитывать следующие моменты:

Токовая характеристика предохранителя. Предохранители выбираются с учетом тока, которым защищается соответствующая цепь электрооборудования. Размеры предохранителей обозначаются в амперах (А).

Тип предохранителя. В электрооборудовании кузова автомобиля можно использовать предохранители разных типов: вставные, плавкие, автоматические и т. д. Каждый тип имеет свои особенности и применение.

Маркировка предохранителей. Предохранители имеют специальную маркировку, которая указывает на их характеристики. На предохранителе может быть указан ток, тип и другая информация.

Расположение предохранителей. Предохранители обычно располагаются в специальных предохранительных блоках или коробках. Они могут быть расположены в салоне автомобиля, под капотом или в багажнике

Важно, чтобы предохранители были удобно доступны для замены.

Важно отметить, что замена предохранителей должна проводиться только при выключенном зажигании и отключенном аккумуляторе. При замене предохранителей следует использовать предохранители с такими же характеристиками, как и устаревшие предохранители

Выбор и расположение предохранителей в электрооборудовании кузова Газели Некст играют важную роль в обеспечении безопасности и надежности работы автомобиля. Следует соблюдать рекомендации производителя и обращаться к специалистам при необходимости замены или ремонта предохранителей.

Выводы о электропроводке ГАЗель NEXT

Можно сделать следующие выводы о электропроводке ГАЗель NEXT:

Электропроводка ГАЗель NEXT имеет свою специфику и требует знания основных принципов и схем ее установки.
Для установки электропроводки ГАЗель NEXT необходимы навыки электрика и специальные инструменты.
Хорошо спроектированная электропроводка позволяет избежать проблем с автомобилем и обеспечивает нормальное функционирование всех систем.
Важно следовать рекомендациям производителя по установке и обслуживанию электропроводки, чтобы избежать возможных поломок и аварий.
При монтаже электропроводки ГАЗель NEXT необходимо обеспечить хорошую фиксацию проводов и соединений, чтобы избежать их самопроизвольного разъединения и короткого замыкания.
Осмотр и проверка электропроводки должны проводиться регулярно, чтобы выявить возможные повреждения или износ контактов.
При обнаружении неисправностей в электропроводке ГАЗель NEXT рекомендуется обращаться к квалифицированному специалисту, чтобы избежать дополнительных поломок и повреждений.

В целом, электропроводка ГАЗель NEXT является важной составляющей автомобиля и требует особого внимания при установке и обслуживании. Следуя рекомендациям производителя и правилам безопасности, можно обеспечить надежную и эффективную работу электрооборудования автомобиля
