Рено мастер 2 схема предохранителей

Электрические схемы и схемы электрооборудования

Renault Master 3 и 2 (Opel Movano) предохранители и реле

Renault Master — относится к серии малотоннажных автомобилей. В разные годы Renault Master поставлялся на рынки с различными типами кузовов как со стандартной так и удлиненной базой. Модификации Master повышенной грузоподъёмности так же известны под названием Messenger и Mascott. Данная модель представляет копию Opel Movano и Nissan Interstar, у них схожее расположение блоков. Рено мастер 2 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. За этот период автомобиль прошел рестайлинг. Рено мастер 3 поколения производился в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и по настоящее время. Мы предоставим информацию расположения блоков реле и предохранителей рено мастер 3 и 2 поколения, покажем фотографии блоков, схему и описание их назначения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В обоих поколениях существующую 2 основных блока с предохранителями и реле. Один находится в салоне, в левой части приборной панели. Второй под копотном, слева около стойки.

p, blockquote 4,0,0,0,0 —>

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

Расположение блока предохранителей в салоне автомобиля.

С левой стороны сбоку панели.

1 — блок предохранителей

2 — пинцет для извлечения предохранителей

4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1 5А — Обогрев форсунок стеклоомывателя
2 10А — Указатели поворотов
3 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4 5А — Освещение номерного знака
5 10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6 5А — Центральный замок
7 10А — Системе ABS
8 5А — Телефон
9 10А — Обогрев зеркал и дверных замков
10 5А — Корректор фар
11 5А — Круиз-контроль
12 10А — Встроенная диагностика
13 10А — Стоп-сигналы
14 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15 10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16 5А — Система ABS
17 10А — Обогрев дверных замков
18 10А — правый дальний свет
19 10А — Левый дальний свет
20 15А — Правый ближний свет, электрокорректор фар
21 15А — Левый ближний свет, электрокорректор фар
22 5А — Правые габаритные огни
23 5А — Левые габаритные огни
24 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25 30А — вентилятор отопителя, кондиционер
26

27

30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28 15А — Управление двигателем
30 20А — Электропривод люка в крыше
31 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32 20А — Управление двигателем
33 15А — предохранитель прикуривателя audi a4
34 15А — Управление двигателем
35 30А — Электророзетка для прицепа
36 15А — Телефон, радио
38 15А — Освещение багажника, центральный замок
39 15А — Аварийное освещение
40 25А — Клаксон
41 25А — Система ABS (гидромодулвтор/насос]42
42 40А — Вентилятор
43 5А — S-контакт [центральный замок, радио, навигационная система)
44 30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1 Разгрузочное реле для контакта X
2 Реле звукового сигнала
3 Реле системы очистки рассеивателей фар
4 Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5 Реле прерывистого режима работы системы очистки и смывания
6 Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3 Реле электромагнитной муфты (система кондиционирования]
4 Блок управления сигнализаторами
5 Блок управления сигнализаторами
7
8 Реле фар дневного света
9 Реле фар света
10 Реле противотуманных фар
11 Блок управления для зеркала с функцией откидывания
12 Блок управления для зеркала с функцией откидывания
13
14 Предохранитель для специальной сигнальной системы
15
16 Предохранитель для специальной сигнальной системы
17 Предохранитель для таксометра
18 Предохранитель гидравлического насоса системы

Предохранитель передатчика

Дополнительная плата реле Audi A4.

Расшифровка.

1 Репе задних противотуманных огней
2 Реле режима работы вентилятора на максимальной скорости
3 Реле режима работы вентилятора на первой ступени
4 Реле блока управления стекло­подъемником
5-15
16 Предохранитель механизма пере­становки сиденья
17
18 Предохранитель гидравлического насоса системы (ABS)
19 Предохранитель вентилятора радиа­тора
20
21 Реле обмотки переключения вен­тилятора радиатора
22 Реле задних стеклоподъемников
23 Реле передних стеклоподъемников
24 Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

Реле управления топливным насосом рено лагуна 1

Добрый день. Лагунка 1 ф.2, 1.6, 16V, 1999 г.в.

Дело следующее: пару дней назад не мог завести машину (до этого все было нормально), обнаружили, что на катушках нет искры. Начали искать где же она пропала. И просто методом тыка поменяли два реле местами и машинка завелась. Но все равно периодически она плохо заводилась (после обратного меняния реле местами она снова заводилась, померял сопротивление между контактами реле — оно было разное на двух абсолютно одинаковых реле). Сегодня я подобрал такое же реле (решил купить одно) на рынке и вроде бы проблема с заводкой пропала.

Вообщем, вопрос в следующем: за что отвечают два реле, которые находятся левее АКБ и чуть правее двигателя, они хорошо видны и находятся примерно на одном уровне с предохранителями, они еще закрываются черной крышечкой, на которой написано Relay 1, Relay 2 ? Реле пятиконтактное, на нем было написано G.Cartier 03612 12V, 25A по проводам особо не проследишь.

Все теперь ясно, огромное спасибо. Просто я купил одно и вроде с утра машина заводилась нормально, поэтому вместо которого сейчас менять я и не знал.

А по-одному выключать. что-то я боялся достать реле при включенном зажигании. Вдруг потом с насосом было бы что-то не то, но это мои глупости:)

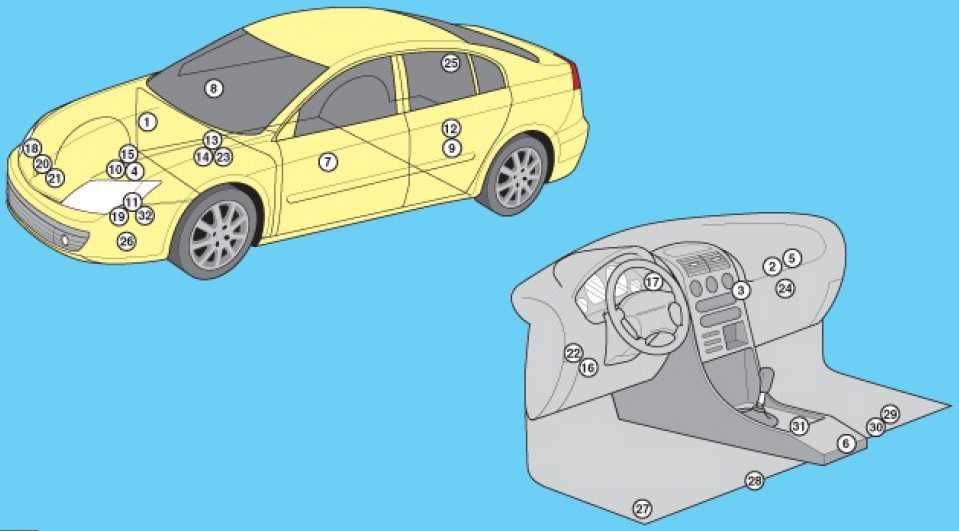

Расположение все электронных блоков управления

Обозначение

p, blockquote 5,0,0,0,0 —>

  1. Компьютер ABS и системы динамической стабилизации
  2. Компьютер системы впрыска топлива
  3. Аккумуляторная батарея
  4. Компьютер автоматической коробки передач
  5. CD – чейнжер
  6. Считывающее устройство карты РЕНО
  7. Центральный коммутационный блок
  8. Компьютер кондиционера
  9. Радио- и навигационное оборудование
  10. Центральный дисплей
  11. Блок управления стеклоподъемниками
  12. Компьютер синтезатора речи
  13. Датчик бокового удара
  14. Компьютер подушек безопасности
  15. Панель приборов
  16. Компьютер блокировки рулевого колеса
  17. Центральный блок салона
  18. Корректор сигнальных ламп разряда батареи
  19. Компьютер запоминания регулировок положения сиденья водителя
  20. Компьютер системы облегчения парковки

Буксировка : при неисправностях

remorque : dépannage (X62 — Renault)

: при неисправностях

колесо не должно быть забло-

и ключ зажигания должен

), это необходимо для того, чтобы

буксируемом автомобиле работали

-сигнал и указатели поворота. В

время суток на буксируемом

должны быть включены

Отсоедините

прицеп, если он имеется

того, буксировка автомобиля

производиться с обязатель-

соблюдением требований местных

дорожного движения и действу-

ограничений на допустимую массу

на сервисную станцию

Используйте

– На задней левой части, буксирная

1.

– В передней части буксировочная

4 (расположенная в наборе

буксировочной

проушины 2.

крепления предназначены только

буксировки; никогда не используйте

непосредственно или косвенно для

крепления в задней

автомобиля 1

– Производите буксировку на

сцепке. При букси-

с помощью каната или

(если это допустимо по

должна быть в исправ-

– Не следует буксировать авто-

с неисправной ходовой

– Не допускайте рывков при уско-

и торможении, так как это

вызвать неисправность ав-

– Во всех случаях рекомендуется вы-

буксировку со скоростью

вынимайте ключ из замка

Аккумуляторная батарея: устранение неисправностей

batterie (dépannage) (X62 — Renault)

АККУМУЛЯТОРНАЯ

БАТАРЕЯ: устранение неисправностей

двигатель как обычно. После

отсоедините провода A и B в об-

порядке (4321).

двигателя от

аккумуляторной

для запуска двигателя Вам нужно

питание от батареи другого

, приобретите на сервисной

провода (обратите внима-

на их сечение). Если они у Вас уже

, проверьте их состояние.

батареи должны быть одинако-

номинального напряжения 12 В.

(ампер-час, А·ч) заряженной ба-

должна быть в любом случае не

, чем у разряженной батареи.

в том, что автомобили не со-

(опасность короткого за-

при соединении положитель-

выводов). Выключите зажигание на

двигатель автомобиля, от ко-

выполняется заряд, и оставьте его

при средней частоте вращения

, что соединительные провода A и B не соприкасаются и что плю-

провод A не имеет контакта с какими-либо металлическими частями

травм и/или повреждения автомобиля.

Renault Master II (1998-2003) — блок предохранителей и реле

Распространяется на автомобили, выпущенные в годах:

1997, 1998, 1999, 2000, 2001, 2002, 2003 гг.

Блок предохранителей в салоне

Renault Master — схема блока предохранителей — салон

Номер Ампер Описание
F1 5 ЭБУ системы впрыска + подача зажигания;

ЭБУ коробки передач — за реле зажигания 1;

Реле задних противотуманных фар;

Индикатор переключения передач;

Панель управления кондиционером;

Компьютер датчика приближения к парковке;

Контроль нагрузки коробки передач;

Компьютер управляемой подвески.

F3 тридцать Переключатель омывателя/стеклоочистителя — ЦЭКБС
F4 15 Приборная доска;

Преднатяжитель подушки безопасности и компьютер;

F5 15 Выключатель тормоза;

Переключатель света заднего хода;

Реле фонарей заднего хода.

F6 15 Комбинированный переключатель омывателя/стеклоочистителя;
F7 5 ABS — датчик скорости автомобиля
F8 15 Реле управления кондиционером;

реле подогрева дизельного топлива;

Плата предохранителей двигателя (позиция B контакт 4, для дополнительных приспособлений для реверсивной платы (16-местный автобус)).

Интерфейс автомобильного телефона;

F10 тридцать Панель управления кондиционером
F11 10 Легче
F12 15 Розетка для аксессуаров
F13 5 Компьютер впрыска;

Реверс Борнье для дополнительных приспособлений (16-местный автобус).

F15 5 Правый габаритный свет;

Правый габаритный свет номерного знака;

Ф 16 10 Левый ближний свет;
F17 10 Правая фара ближнего света
F18 10 Левый дальний свет;
F19 10 Правая фара дальнего света
F20 10 Реле задних противотуманных фар;
F21 15 Рог
F22 5 Обогрев зеркал заднего вида
F23 двадцать Обогрев задней правой задней панели
F24 двадцать Обогрев задней левой задней панели
F25 10 16-местный автобус:

Электрический замок входной двери

Электрозамок задней правой двери

F27 5 кроме 16-местного автобуса:

Компьютер с управляемой подвеской

Датчик сигнализации ЦЭКБС.

Интерфейс автомобильного телефона;

Ф30
F31 5 Датчик удара — ЦЭКБС
F32 15 Подогрев передних сидений;

Электроуправление боковыми зеркалами.

F33 двадцать Управление водителем окна переднего пассажира;

Управление стеклоподъемником пассажира.

F34 двадцать Электростеклоподъемники
Ф35 двадцать Реле подогревателя дизельного топлива
Ф36 15 за исключением 16-местного автобуса:
F37 тридцать Управление дверью
F38 тридцать 16-местный автобус:

Отключение потребителя (питание от предохранителя F36)

F39 тридцать Выключатель потребителей (питание предохранителей F27, F28, F29 и F31)

Блоки предохранителей салона (кроме 16-местных автобусов)

Эти модули установлены на плате реле в салоне, с левой стороны приборной панели.

Номер Ампер Описание
F1 25 9-местный автобус:

+ Питание от батареи до отключения батареи, мощность нагрева

+ Питание от батареи до отключения батареи, контроль нагрева

Реле
И + После зажигания 1
Б
С. Вентилятор салона, скорость 4
Д Автономное отключение отопления
Э. Обогрев заднего стекла и боковых зеркал
R1 9-местный автобус:

Кондиционер + электропитание после зажигания

720 Кондиционер отключен
731 Обогрев лобового стекла

Блоки предохранителей в салоне (16-местный автобус)

Эти модули установлены на плате реле в салоне, с левой стороны приборной панели.

Номер Ампер Описание
Модуль 1 (М1)
F1 15 Реле конденсатора
F2 25 + После реле зажигания 2
F3 тридцать Электропитание двери после отключения аккумулятора
F4
Модуль 2 (М2)
F1 15 Реле отключения аккумулятора
F2 5 + Питание от батареи до отключения батареи, контроль нагрева
F3 25 + Подача питания на аккумулятор перед отключением аккумулятора, выход на обогрев
F4 15 Светофоры и на ногах + заряд аккумулятора после обрезания аккумулятора
Модуль 3 (М3)
F1 10 + Реле зажигания 2 (299-752) питание — электропривод двери — освещение пассажира — центральный замок
F2 5 Аварийная остановка — выключатель разомкнут
F3 5 Замки задних дверей + после зажигания
F4
Реле
720 Кондиционер отключен
Верхний ряд
И + После зажигания 1
б Противотуманные огни
С. Вентилятор салона, скорость 4
Д Автономное отключение отопления
Э. Обогрев заднего стекла и боковых зеркал
Нижний ряд
И Отключение батареи
Б Блокировка отключения аккумулятора
С. + После зажигания 2
Д Испаритель
Э. Конденсатор

Предохранители батареи

  • F1 40A Блок предохранителей в салоне
  • F2 — 400А — Питание блока предохранителей цепей питания, стартера и системы запуска
  • F3 — 40A — предохранитель реле питания ЭБУ впрыска.

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

Деловое свидание, встреча
R1 Отключение кондиционера при полностью открытой дроссельной заслонке
R2 Высокоскоростной режим вентилятора охлаждения двигателя
R3 Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

Расшифровка Ток, А
Делает Дополнительный отопитель (отопитель РТС) 80
FB Передача инфекции 60
FC
  • Дополнительный отопитель (отопитель РТС)
  • свечи накаливания (дизельный двигатель)
60
FD Вентилятор охлаждения и кондиционер 40
FE Светильники и общий электронный модуль (GEM) 60
FF Включить 60
FG Двигатель и светотехника 60
FH Лобовое стекло с подогревом, АБС, ESP, лобовое стекло 60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает Дополнительный отопитель 80А (отопитель РТС)
FB Коробка передач 60А
FC 60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD 40A Вентилятор охлаждения и кондиционер
FE 60A Светильники и общий электронный модуль (GEM)
FF Зажигание 60А
FG 60А Мотор и осветительные приборы
FH Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD Правый руль
А Деловое свидание, встреча
F1 Не используется
F2 Разъем прицепа
F3 7,5 Осветительные приборы
Разъем прицепа
F4 10 Система отопления (кондиционирования) и вентиляции
F5 ветры АБС, ESP
F6 тридцать АБС, ESP
F7 7,5 Автоматическая коробка передач
15 Автоматическая коробка передач
F8 7,5 Зеркала с электроприводом
F9 10 Левый ближний свет
F10 10 Правый ближний свет
F11 15 Дневные ходовые огни
F12 15 Блок управления двигателем
F13 ветры Блок управления двигателем, катализатор
F14 тридцать Стартер
F15 ветры Бензонасос
F16 3 Блок управления двигателем (память)
F17 15 Выключатель
F18 15 Магнитола, диагностический разъем
F19 15 Дневные ходовые огни
F20 7,5 Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21 Не используется
F22 7,5 Левый габаритный огонь
F23 7,5 Правые габаритные огни
F24 ветры Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25 15 Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26 ветры Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27 10 Звуковой сигнал (модуль электроники кузова (GEM))
15 Звуковой сигнал (модуль электроники кузова (GEM))
F28 3 Аккумулятор, генератор
F29 15 Легче
F30 15 Включить
F31 10 Выключатель
ветры Разъем прицепа
F32 7,5 Зеркала с подогревом
F33 7,5 Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34 ветры Лука
F35 7,5 Сиденья с подогревом
F36 тридцать Стеклоподъемники
F37 3 АБС, ESP
F38 7,5 Модуль кузовной электроники (GEM (контакт 15))
F39 7,5 Воздушная подушка
F40 7,5 Передача инфекции
10 Ближний свет
F41 7,5 Автоматическая коробка передач
F42 тридцать Лобовое стекло с подогревом
F43 тридцать Лобовое стекло с подогревом
F44 3 Магнитола, диагностический разъем (клемма 75)
F45 15 Стоп-сигнал
F46 ветры Передний дворник
F47 10 Задний стеклоочиститель
10 Передний дворник (высокая скорость)
F48 7,5 Фары заднего хода
F49 тридцать Двигатель обогревателя
F50 ветры Противотуманные огни
F51 15 Джек
F52 10 Левый дальний свет
F53 10 Правый дальний свет
F54 7,5 Разъем прицепа
F55 Не используется
F56 ветры Разъем прицепа
Реле
R1 Зеркала с электроприводом
или
Осветительные приборы
R2 Лобовое стекло с подогревом
или
Ближний свет
R3 Включить
или
Дневные ходовые огни
R4 Ближний свет
или
Включить
R5 Ослепительный
или
Стартер
R6 Бензонасос
или
Сложите зеркала
R7 Стартер
или
Лобовое стекло с подогревом
R8 Вентилятор
или
Дневные ходовые огни
или
Стартер
R9 Дневные ходовые огни
или
Блок управления двигателем
R10 Система загрузки
или
Сложите зеркала
R11 Блок управления двигателем
или
Бензонасос
R12 Зеркала с электроприводом
или
Функция энергосбережения аккумулятора
Реле
R1 Кондиционирование воздуха
R2 Вентилятор
R3 Дополнительный отопитель (отопитель РТС)
или
Фары заднего хода
R4 Дополнительный отопитель (отопитель РТС)

Общее расположение электронных блоков

  1. Электронный блок управления ABS
  2. Электронный блок управления кондиционером — за вещевым ящиком
  3. Блок управления электродвигателем вентилятора кондиционера/отопителя
  4. Аккумуляторная батарея
  5. Шина данных CAN, блок управления шлюзом
  6. Диагностический разъем(DLC)
  7. Блок управления электрооборудованием двери водителя
  8. Блок управления электрооборудованием двери пассажира
  9. Блок управления стояночным тормозом с электроприводом – под днищем
  10. Электронный блок управления двигателем
  11. Блок управления предпусковым подогревателем охлаждающей жидкости
  12. Блок контроля рулевого управления четырьмя колесами – под днищем
  13. Блок предохранителей/ реле, моторный отсек 1
  14. Блок предохранителей/ реле, моторный отсек 2
  15. Блок предохранителей/ реле, моторный отсек 3 — плавкие вставки в блоке предохранителей в моторном отсеке – цепи питания: Генератор, блок предохранителей/ реле в моторном отсеке 1, блок предохранителей/реле в моторном отсеке 2, блок предохранителей/реле приборной панели 1, многофункциональный блок управления 2, насос усилителя рулевого управления, стартер.
  16. Блок предохранителей/реле, приборная панель 1
  17. Блок предохранителей/реле, приборная панель 2 — с дополнительным отопителем
  18. Блок управления ксеноновыми фарами
  19. Реле свечей накаливания
  20. Звуковой сигнал 1
  21. Звуковой сигнал 2
  22. Многофункциональный блок управления 1- функции: Центральный замок, аварийная сигнализация, обогреватель заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота, лампы освещения салона, система дистанционного управления центральным замком и запуска двигателя (keyless entry and start), противотуманные фонари, очиститель/ омыватель заднего стекла, замок рулевой колонки, стоп-сигналы, привод открывания задней двери, омыватель лобового стекла
  23. Многофункциональный блок управления 2- объединен с блоком предохранителей/ реле 1 в моторном отсеке — функции: Кондиционер, электродвигатель вентилятора системы охлаждения, датчик уровня моторного масла, противотуманные фары, топливный насос, фары, омыватели фар, фонари заднего хода, передние габариты, задние габариты, очистители лобового стекла
  24. Блок управления навигационной системой
  25. Блок управления системой парковки — за правой задней отделочной панелью
  26. Блок управления усилителем рулевого управления
  27. Блок управления регулировкой сидений
  28. Блок управления подогревом сиденья 1- под сиденьем
  29. Блок управления подогревом сиденья 2- под сиденьем
  30. Реле подогревателя сиденья — под сиденьем
  31. Электронный блок управления SRS
  32. Электронный блок управления КПП

Passenger compartment

Main box

The photo

On the back of the protective cover you will find the current layout

Designation of elements

Diagram

Assignment

1 10 Infotainment system, seat heating, (Service relay 1. Engine running relay)
2 15 Power outlet 1
3 10 Cigarette lighter
4 10 Power outlet 2
5 5 Instrument panel
6 25 Central locking (UCE Habitacle (CPE, SUPCPE), BFR)
7 25 Turn signals, rear fog lights, body control module (UCE Habitacle + Batsecurite)
8 5 Diagnostic connector
9
10 5 ABS, Electronic Stability Program
11 10 Interior lights, brake lights
12 5 Body control module
13 15 Brake light
14 5 Body control module, power windows, air conditioning
15 20 Left heated rear window
16 20 Right heated rear window
17 15 Windscreen washer (Steering mounted controls)
18 5 Electronic immobiliser
19 15 Heated seats (BFRH2, ADPCNC, adaptation compiementaire)
20
21 10 Cornering lights
22 10 Infotainment system, seat heating, vehicle display screen, audio connections, alarm
23 5 Hands-free connection
24 10 Tachograph
25 – (diode location)
26 – (diode location)
27 40 Climate control fan
28 10 Additional adaptations (BFRH2, ACC deleste relay, easement relay 1)
29 40 Power windows, body control module

Additional boxes

They are located on the right side (left and right hand drive) under the dashboard and are attached to the right flange of the dashboard beam.

Appointment

  1. 20А – 12 V load shed current distribution power supply
  2. 20А – Engine running information
  3. 20А – Heated seat

Box 2

Designation

  1. 20А Sliding door
  2. 20А Boot lid
  3. 20А Bus heated seat
  4. 20А Bus ESP
  5. 40А A/C info
  6. 70А BCM + battery feed
  7. 70А + load shed accessory feed

That’s all. If you find a mistake or have something to add – write in the comments.

Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
