Электросхема газ 69 цветная с описанием

Неисправности в электросхеме «Газель»

Во время эксплуатации автомобиля могут периодически возникать различные неисправности. Причины неполадок могут быть следующими:

• Происходит естественное старение проводов. Электропроводка, как и все другие детали автомобиля, через определенное время нуждается в замене;
• Периодически происходящая перегрузка (короткое замыкание) приводит к оплавлению изоляции, и провода со временем начинают замыкать между собой;
• Пропадает масса (общая или на определенном жгуте). Если плохая общая масса, то может плохо крутить стартер при запуске двигателя.

  Схема устройства стартера Газели При пропадании массы на любом из жгутов перестает нормально работать любое электрооборудование. Например, если нет массы на задние фонари, то вместо сигнала поворота будут перемигиваться все лампочки на заднем фонаре (типа «гирлянда»);

• Окисление клемм на аккумуляторе. Также может плохо крутить стартер, а может и вовсе не запускаться. Что характерно – при попытке запустить ДВС тут же гаснут все лампочки на панели приборов;
• Подгорели токопроводящие дорожки или посадочные места в блоке предохранителей. Ремонтировать блок не всегда целесообразно, лучше заменить на новую деталь. Чтобы избежать ненужных проблем с электропроводкой, категорически не рекомендуется устанавливать «жучки» вместо предохранителей.

Может выходить из строя электронная система управления двигателем. Многие неисправности на ГАЗ 3302 и ГАЗ 2705 владельцы машин могут устранить самостоятельно. Несложно разобраться с предохранителями, с освещением, с отсутствием зарядки. А вот электронику двигателя лучше доверить специалистам – без диагностического оборудования находить причины неполадок в системе управления ДВС сложно.

https://youtube.com/watch?v=nuSPNboyQCU

Технические параметры

Силовой агрегат

Конструктивно новая модель унаследовала все основные узлы и агрегаты предшественника.

В частности, на автомобиль в первые годы выпуска устанавливался:

1. ЗМЗ 402.10 – рядный бензиновый двигатель объемом 2,5 литра и мощностью 100 л.с.;
2. Позже появился 16-ти клапанник ЗМЗ 4062.10 мощностью в 150 л.с., имевший 2 распредвала в клапанной крышке (старый двигатель имел нижнее расположение).

Но по ряду параметров и новый, и тем более старый силовые агрегаты не могли конкурировать с иностранными моделями, что вынуждало автопредприятие искать поставщиков двигателей за рубежом. (см. также статью Особенности схемы электропроводки Нива Шевроле)

1. В 1995 году была выпущена опытная партия с силовым агрегатом Rover . Это была рядная шестнадцати клапанная 2,0 л «четверка» мощностью в 136 л.с.;
2. В 1997 году автопроизводитель комплектовал модель двигателем японского производства от компании Toyota . Это были и 4-х и 6-ти цилиндровые рядные бензиновые моторы от модели Land Cruiser, а также дизель объемом в 2,5 л от модели Crown;
3. Двигатель Chrysler в заводской программе появился после того, как повысилась цена на силовые агрегаты производства ЗМЗ, а ГАЗ не готовы был покупать их по столь высокой стоимости .

Справочно! Чаще всего установкой двигателей японского производства занимались в частных компаниях Москвы и Санкт-Петербурга. Из-за сложностей с запчастями и обслуживания широкого распространения в российских глубинках не получили. Что касается двигателей Chrysler, то их сегодня ГАЗ производит по закупленным чертежам и устанавливает серийно.

Электрооборудование

Вслед за двигателем ЗМЗ с машины-донора перекочевала и электропроводка ГАЗ 31029:

• Система зажигания в точности повторяла схему ГАЗ 24-10;
• Установка импортных двигателей потребовала перенастройки систем автомобиля;
• Появившаяся позже панель приборов с электронными приборами на шаговых электромоторах изменила и внутрисалонную схему электрооборудования. (см. также статью Особенности схемы электропроводки ГАЗ)

Обратите внимание! Любая инструкция на автомобили «Волга» ссылается на конкретный силовой агрегат, поскольку обслуживание и ремонт напрямую зависят от установленной модели двигателя

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Нумерация предохранителей – слева направо, а цвет: 5А – оранжевый; 10А – красный; 15А – голубой; 20А – желтый; 25А – белый. Цепь электровентилятора системы охлаждения защищена предохранителем на 30А. Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека. Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия. Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует. На автомобиле единого монтажного блока для реле нет. Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении.

Цепи, защищаемые плавкими предохранителями

№ предохранителя	Защищаемые цепи
ЛЕВЫЙ БЛОК
F1 (25А)	Резерв
F2 (15А)	Дальний свет правой фары
F3 (15А)	Дальний свет фары, сигнализатор дальнего света фар
F4 (10А)	Ближний свет правой фары
F5 (10А)	Ближний свет левой фары, электрокорректор
F6 (10А)	Реле электровентилятора, реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
F7 (20А)	Резерв
F8 (20А)	Прикуриватель, реле звуковых сигналов, звуковые сигналы
F9 (15А)	Задний противотуманный свет
F10 (10А)	Радиооборудование
F11 (5А)	Резерв
F12 (15А)	Подкапотная лампа, плафон вещевого ящика, плафон салона
F13 (10А)	Стеклоочиститель
ПРАВЫЙ БЛОК
F1 (25А)	Противотуманные фары, задний противотуманный свет
F2 (15А)	Отопитель, реле обогрева заднего стекла, обогрев заднего стекла
F3 (15А)	Свет заднего хода, приборы, датчик спидометра
F4 (10А)	Сигналы торможения, розетка переносной лампы
F5 (10А)	Аварийная сигнализация
F6 (10А)	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
F7 (20А)	Обогрев заднего стекла
F8 (20А)	Резерв
F9 (15А)	Электробензонасос (ЗМЗ-4062)
F10 (10А)	Блок системы управления двигателем (ЗМЗ-4062) или блок ЭПХХ (ЗМЗ-402)
F11 (5)	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
F12 (15)	Обогрев сидений
F13 (10)	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

предыдущая страница18.19. Снятие педального узла

следующая страница 19.1. Общие сведения

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

• Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
• Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

• Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
• Электробензонасос вместе с фильтром тонкой очистки топлива;
• Датчик массового расхода воздуха с соединительными патрубками;
• Корпус воздушного фильтра вместе с кронштейном;
• Электрический вентилятор (но не обязательно).

Как определить неисправность?

Вся электрика автомобиля защищена предохранителями. Мощные потребители энергии в своей конструкции имеют реле. Кроме того, все приборы в сети соединены проводами и разъемами.

Таким образом, при поиске неполадок, нужно проверить следующие компоненты:

• предохранители;
• реле;
• целостность проводки;
• надежность соединений.

При поиске неисправностей, нужно проверить места крепления на «массу». Если не горят осветительные приборы, возможно перегорели лампочки. Поиск обрыва цепи осуществляется с помощью мультиметра. Напряжение на участках цепи можно проверить с помощью контрольной лампочки.

Схема электропроводки Газель 402 двигатель: замена своими руками

Ведь с наступлением холодов, а ночные заморозки бывают уже и ранней осенью, возникают трудности с запуском холодного двигателя, и от того, в каком техническом состоянии находится проводка на Газель 402, зависит ваш рабочий день.

Проблемы с электрикой быстро превратят авто в неподвижный сугроб

• либо вы, почти разрядив аккумулятор, все же заводите автомобиль и выезжаете на работу, но на следующее утро история повторяется;
• либо на «галстуке» отправляетесь в ближайшую автомастерскую, где услышите от штатного электрика стоимость работ и запчастей, которые вам предстоит оплатить для восстановления работоспособности автомобиля.

Обратите внимание! Виной всему не ваш «старый» аккумулятор – все зависит от того, в каком состоянии находятся проводка Газель 402 и электронные компоненты системы зажигания. Всего этого можно избежать, если знать, что именно вам нужно делать

Например, о том, насколько может быть опасна проблема с плохими контактами можно узнать из статьи Проводка на Газель 405: проблема с «массой» и т.п

Всего этого можно избежать, если знать, что именно вам нужно делать. Например, о том, насколько может быть опасна проблема с плохими контактами можно узнать из статьи Проводка на Газель 405: проблема с «массой» и т.п.

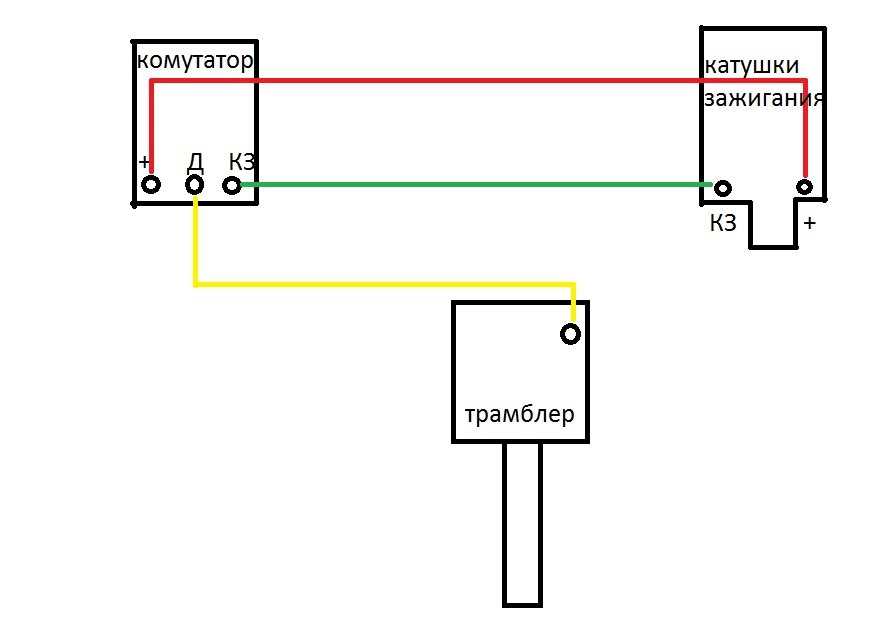

Схему Подключения Катушки И Коммутатора И Вариатора

Периодически может выходить из строя и сам трамблер, но это происходит не так часто.

Поэтому нередко такую схему переделывают, исключая добавочное сопротивление из цепи. Включив зажигание снимаем разъем с датчика Холла и меряем напряжение между крайними контактами, проверяем питание датчика. При проверке второй конец провода проверочной лампочки соединяется с корпусом массой. Стартер Кроме АКБ, в состав системы зажигания входят и другие агрегаты. Как проверить катушку зажигания

Основное назначение транзисторного коммутатора ТК — включение и выключение тока низкого напряжения в первичной обмотке индукционной катушки. Меряем сопротивление между любым из контактов и массой — не должно быть никакого сопртивления. В момент размыкания контактов прерывателя ток в цепи управления транзистором исчезает и сопротивления эмиттерного и коллекторного переходов резко увеличиваются, при этом транзистор запирается и выключает ток первичной обмотки индукционной катушки. Аварийный вибратор рис. Итак, вкратце о принципе работы. Выполняя подключение катушки к системе зажигания автомобиля, в принципе, у вас не должно возникнуть никаких затруднений, в том случае, когда при предварительном демонтаже вы обозначили или запомнили какие провода куда подключаются. Но не всех устроит цена, да и купить бывает сложно — не в каждом городе найдешь.

Катушка-коммутатор piaggio/ Сломался во время ремонта

Неисправности коммутатора — симптомы и признаки

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;рабочий уровень напряжения – 13,5 Вольт;обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;

ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой

— важно убедиться в причине, ведьпотеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

Описание

Электросхема ГАЗ-3307 — это рисунок, на котором расположены пиктограммы электрических элементов автомобиля, соединенные между собой коммутационными линиями, обозначающими провода. Оборудование расположено приблизительно в тех местах, где оно находится при взгляде на машину сверху, хотя возможны отклонения (иногда существенные). Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари.

Электросхемы бывают черно-белыми и цветными. Последние удобней читать, цвета линий такие же, как у соответствующих проводов. Часто электрические узлы показаны в виде картинок (панель приборов, стартер, фары и прочие), их можно узнать, не заглядывая в «легенду» (поясняющий текст под схемой или сбоку от нее). Пример цветной электросхемы приведен ниже.

Черно-белые схемы, как правило, подробнее, на них часто представлена дополнительная информация (например, тонкими линиями показаны проводники тока внутри приборов). Цвет проводов обозначается буквой (Ч — черный, З — зеленый и так далее). Цифры (2; 0,5 и другие) в разрывах коммутационных линий — площадь сечения провода в квадратных миллиметрах.

Существуют стандартные пиктограммы и условные изображения тех или иных устройств. Рядом с ними (иногда на выноске) стоит число или буква с цифрами. Это обозначение элемента, наименование которого указано в «легенде».

Определение неисправностей

При отказе в работе какого-либо прибора с помощью электросхемы легко проверить, вышел ли он из строя или где-то прервалась электрическая цепь.

Схема питания автомобиля ГЗ-3307

При проверке учтите, что многие цепи находятся под напряжением лишь при включенном зажигании. Если лампочка горит или стрелка тестера отклоняется, на контакте есть напряжение, следовательно, вышел из строя проверяемый элемент. Если ток не подводится, надо найти обрыв в цепи.

Система зажигания Газ 3307

Присоедините его зажимы к концам проверяемого провода. Если обрыва нет, стрелка отклонится, в противном случае останется неподвижной. Для восстановления цепи можно соединить другим проводом нужные контакты, при этом необходимо провести и закрепить его подальше от движущихся частей автомобиля.

Замена

Генератор ГАЗ 53 находится в передней верхней части двигателя, в районе впускного коллектора рядом с клапанной крышкой 4-8-ого цилиндра. Заменить деталь очень просто – до нее легко добраться, и при этом у нее минимум креплений. Для снятия нужно:

• Обесточить электрическую схему автомобиля (отсоединить клеммы с аккумулятора);
• Снять все провода с генератора;
• Открутить болт крепления натяжной планки и повернуть генератор для освобождения ремня;
• Снять ремень, раскрутить болты с гайками нижнего крепления (всего два болта с гайками) и демонтировать генератор;
• Установить новый генератор, выполнив все действия в обратном порядке.

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно)

(кликабельно)

№ предохранителя

Защищаемые цепи автомобиля

1
25
Электровентилятор климатической установки

2
15
Дальний свет правой фары

3
15
Дальний свет левой фары, сигнализатор дальнего света фар

4
10
Ближний свет правой фары, электрокорректор фар

5
10
Ближний свет левой фары

6
10
Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя

7
20
Резервный

8
20
Прикуриватель, реле звуковых сигналов, звуковые сигналы

9
15
Задний противотуманный свет

10
10
Радиооборудование (магнитола, цепи электроантенны)

11
5
Блок системы управления двигателем (ЗМЗ-406)

12
15
Подкапотная лампа, плафон вещевого ящика, плафон салона

13
10
Стеклоочиститель

1
25
Передние противотуманные фары, задний противотуманный свет

2
15
Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла

3
15
Свет заднего хода, приборы, датчик спидометра

4
10
Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения

5
10
Аварийная сигнализация

6
10
Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней

7
20
Обогрев заднего стекла, плафоны

8
20
Электроприводы наружных зеркал и блокировки дверей

9
15
Электробензонасос (ЗМЗ-406)

10
10
Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)

11
5
Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота

12
15
Обогрев сидений

13
10
Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый

10А — красный

15А — голубой

20А — желтый

25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Предохранители верхнего блока

№
Сила тока, А
расшифровка

система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

1. Внутрисалонная проводка на УАЗ;
2. Подрулевой узел управления поворотами и наружным освещением;
3. Блок управления работой электрических стеклоочистителей на панели приборов.

Причина модернизации

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

1. его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
2. стали устанавливать новую панель приборов.

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4Ч4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным от нагрева).

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.

В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

• элементами управления различными системами транспорта;
• контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.

1. Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.
2. Кроме того, практически вся оптика была позаимствована от ГАЗ 64 это фонари и т.д.

Генератор 2022.3771 на УАЗ-3151х с двигателем ЗМЗ-402

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке.

Задний подшипник жестко напрессовывается на вал ротора, и без съемника здесь практически не обойтись. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются

Обратите внимание! Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора. Если заведется нормально, то стартер и проводка в норме

Просадка до 12,1. Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько: изношены щетки в щеточном узле; присутствуют обрывы или замыкание в обмотке якоря; эти же самые дефекты имеются в статорной обмотке; неисправен диодный мост. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. Параллельно пытавшись бороться с нехваткой мощности генератора на холостых оборотах излечилось протяжкой и зачисткой всех силовой проводки, «масс», а также заменой блока силовых предохранителей, диодный мост и РР оказались не виноваты , откопал на просторах Сети изящное и простое до безобразия решение. Не буду рассматривать варианты «переполюсовки» обмотки возбуждения, поскольку реальная отдача от такой операции невысока. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора.
