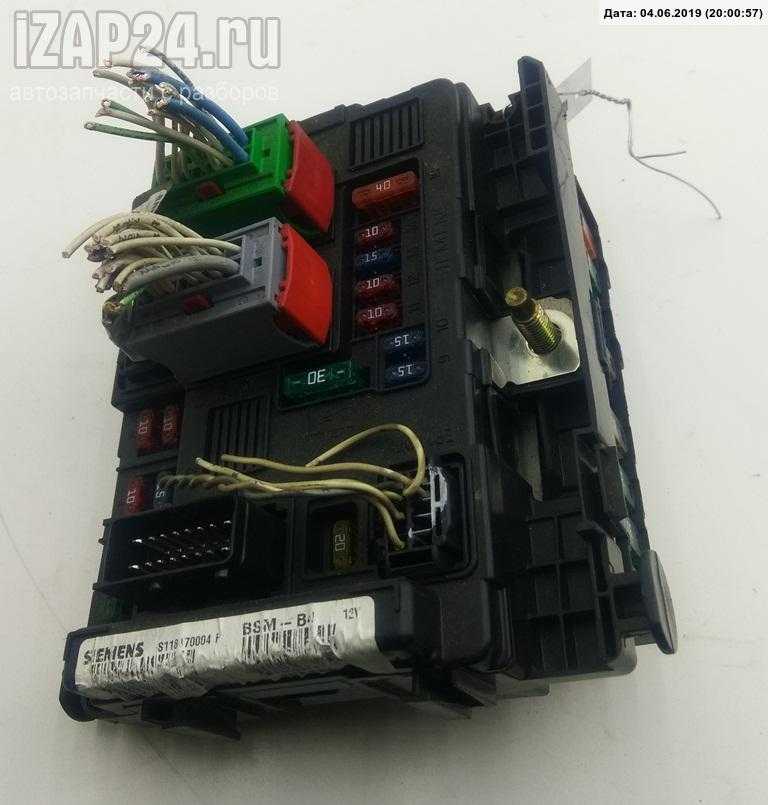

Предохранители и реле citroen c5 2001

Recommended Posts

Сборник электрических схем Peugeot Wiring Diagrams содержит подробные. Электрическая схема системы ABS автомобиля Mercedes.

Но для снайпера все это означало проявишь.

Обозначения на схемах электрооборудования Peugeot

Peugeot года, через 1,5 месяца после покупки начала.. Планирую замену эл.

Блок управления ABS. Электрический клапан абсорбера топливных паров.

Глава 4. Схема блока АБС не нужна? Если еще надо, схемы вышлю. Тема: Электрические схемы Peugeot Peugeot , 2.

Hyundai AccentСледующая записьЭлектрическая схема системы зарядки. Антиблокировочная система состоит см. Кодовое обозначение элементов на электросхемах — комбинация приборов — реле автоматической коробки передач для блокировки стартера — стартер — топливный насос, датчик уровня топлива — электрический клапан системы улавливания паров топлива — реле вентилятора радиатора — реле питания малой скорости электродвигателя вентилятора — реле питания большой скорости электродвигателя вентилятора — вентилятор радиатора — блок управления автоматической коробки передач — электрогидравлический блок автоматической коробки передач — селектор программ работы автоматической коробки передач — выключатель сигнала торможения — выключатель аварийной световой сигнализации — низкочастотный звуковой сигнал.

Блок управления. Передняя подвеска типа MacPherson, задняя — многорычажная со скручивающейся поперечиной. Номерочек ошибки по ABS можно узнать?
Проверка предохранителей на авто без их извлечения.

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

Фото — схема

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN

Блок предохранителей в салоне

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	ECU-IG1 № 2	10	Система управления блокировкой переключения передач, подогрев сидений, система смарт-ключей, система предупреждения о давлении в шинах, беспроводной пульт дистанционного управления, мультиплексная система связи, аудиосистема, навигационная система, люк в крыше, автоматическое антибликовое покрытие в зеркале заднего вида
2	ECU-IG1 № 1	10	Система контроля устойчивости автомобиля, электрические вентиляторы охлаждения, датчик рулевого управления, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система зарядки, обогреватель заднего стекла, обогреватели наружных зеркал заднего вида, монитор слепых зон
3	ПАНЕЛЬ	10	Выключатель освещения, система кондиционирования, освещение рычага переключения передач, освещение перчаточного ящика, внутреннее освещение, личное освещение, аудиосистема, навигационная система
4	ХВОСТИК	15	Габаритные огни, боковые габаритные огни, задние фонари, фонари освещения номерного знака, противотуманные фары
5	EPS-IG1	7,5	Электроусилитель руля
5	ДВЕРЬ П / П	20	Задний правый стеклоподъемник
6	ECU-IG1 № 3	7,5	Монитор слепых зон
6	ДВЕРЬ F / L	20	Передние левые электрические стеклоподъемники, ЭБУ управления наружным зеркалом
7	S / HTR и FAN F / L	10	Обогрев сидений
7	ДВЕРЬ П / Л	20	Задний левый стеклоподъемник
8	H-LP LVL	7,5	Система автоматического выравнивания фар
9	ШАЙБА	10	Дворники и омыватель лобового стекла
10	A / C-IG1	7,5	Кондиционер
11	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	25	Дворники и омыватель лобового стекла
12	БКУП ЛП	7,5	Фонарь заднего хода, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, коробка передач с электронным управлением, аудиосистема, система навигации
13	ДВЕРЬ №1	30	Электрические стеклоподъемники
14	СТЕКЛА-S	5	Нет цепи
14	EPS-IG1	7,5	Электроусилитель руля
15	P / OUTLET RR	20	Розетка
16	SFT LOCK-ACC	5	Система управления блокировкой переключения передач
17	ДВЕРЬ П / П	20	Задний правый стеклоподъемник
17	S./HTR&FAN F / R	10	Обогреватели сиденья (переднее правое)
18	ДВЕРЬ П / Л	20	Задний левый стеклоподъемник
18	S / HTR и FAN F / L	10	Обогрев сидений (передний левый)
19	OBD	10	Бортовая система диагностики
20	ECU-B № 2	10	Система смарт-ключей, система предупреждения о давлении в шинах
21	ДВЕРЬ №2	20	Электрические стеклоподъемники
22	AM1	7,5	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система стартера
23	СТОП	7,5	Задние фонари, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, антиблокировочная тормозная система, коробка передач с электронным управлением, высоко установленный стоп-сигнал, система интеллектуального ключа, система управления блокировкой переключения
24	P / SEAT RR	30	Нет цепи
25	A / C -B	7,5	Кондиционер
26	S / ROOF	10	Лунная крыша
27	P / СИДЕНЬЕ FR	30	Сиденья с электроприводом
28	PSB	30	Нет цепи
29	D / L-АМ1	20	Мультиплексная система связи, замок двери с электроприводом, переключатель открывания багажника
30	TI и TE	20	Нет цепи
31	А / В	10	Система классификации пассажиров переднего пассажира, система подушек безопасности SRS
32	ECU-IG2 № 1	7,5	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
33	ECU-IG2 № 2	7,5	Система смарт-ключей, Монитор слепых зон
34	CIG & P / ВЫХОД	15	Розетка
35	ECU-ACC	7,5	Часы, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, навигационная система
36	S / HTR и вентилятор FI R	10	Обогрев сидений
37	S / HTR RR	20	Нет цепи
38	ДВЕРЬ П / П	10	Передние правые электрические стеклоподъемники, ЭБУ управления наружным зеркалом
39	ECU-IG1 № 3	7,5	Нет цепи

Расположение, обозначение и описание предохранителей и реле на Citroen C3 второго поколения

В 2009 г. во Франкфурте-на-Майне был представлен Ситроен С3 2-го поколения. Модельный ряд 2010 г. отличался новым кузовом с панорамным остеклением, новой линейкой моторов, разработанных при участии инженеров БМВ. Производство продолжалось до 2016 г.

В подкапотном пространстве

Под капотом установлены предохранители, обеспечивающие защиту таким приборам и узлам:

• регулятору турбонаддува и датчику попадания воды на автомобилях с дизельным двигателем;
• стартеру;
• многофункциональному процессору на бензиновых модификациях;
• клаксону;
• электрическому усилителю руля;
• подогревателю дизтоплива;
• бензонасосу;
• переключателю скорости работы дворников;
• правой и левой фарам дальнего (ближнего) света;
• клапану Valvetronic (бензин);
• электровентилятору климатического оборудования и т.д.

Схема предохранителей в подкапотном пространстве.

На печатной плате имеются силовые предохранители, относящиеся к нескольким приборам:

• процессору ABS и ESP;
• подаче напряжения на интеллектуальный блок и модуль с плавкими вставками в салоне;
• вентилятору обдува.

В салонном модуле

В салоне находятся перемычки, относящиеся к следующему электрооборудованию:

• блокировке замков;
• разъему подключения прицепа;
• процессору подушек безопасности;
• сенсору угла поворота руля;
• парктронику;
• сигналу непристегнутых ремней безопасности;
• плафонам освещения в салоне;
• розеткам USB и прикуривателя;
• аудиосистеме;
• многофункциональному дисплею;
• подрулевому переключателю;
• датчику света и дождя;
• обогреву сидений и др.

Схема плавких перемычек, расположенных в салонном модуле.

2-е поколение

Citroen C3 (с 2010 г.)

Моторного отсека

Диаграмма

Защищенные компоненты

1. 20 — Электропитание ЭБУ двигателя, управление электровентилятором, главное реле многофункционального процессора двигателя
2. 15 — Звуковой сигнал
3. 10 — Омыватель переднего и заднего окон
4. 20 — Дневной свет
5. 15 — Подогреватель дизельного топлива (на дизельных версиях), топливный насос (на бензиновых версиях)
6. 10 — Процессор систем ABS / ESP, реле отключения систем ABS / ESP, резервный контактор стоп-сигналов
7. 10 — Электроусилитель руля
8. 25 — Выключатель стартера
9. 10 — Блок коммутации и защиты (на дизельных версиях)
10. 30 — Электромагнитный клапан топливного насоса высокого давления (на дизельных версиях), форсунки и катушки зажигания (на бензиновых версиях)
11. 40 — Электровентилятор системы кондиционирования
12. 30 — Малая / высокая скорость стеклоочистителя
13. 40 — Питание блока интеллектуальной коммутации (+ от замка зажигания)
14. 30 — Питание клапана VALVETRONIC (бензиновый двигатель)
15. 10 — Правая фара дальнего света
16. 10 — Левая фара дальнего света
17. 15 — Левая фара ближнего света
18. 15 — Правая фара ближнего света
19. 15 — Питание многофункционального процессора двигателя (на бензиновых версиях), электромагнитных клапанов системы охлаждения наддувочного воздуха (на дизельных версиях)
20. 10 — Электропитание многофункционального процессора двигателя (на бензиновых версиях), электромагнитный клапан системы регулирования давления наддува (на дизельных версиях), датчик уровня охлаждающей жидкости (на дизельных версиях)
21. 5 — Питание вентилятора системы охлаждения, реле систем APC, ABS / ESP

Список больших предохранителей

• MF1 — 60 — Электровентилятор охлаждения
• MF2 — 30 — Процессор ABS / ESP
• MF3 — 30 — Процессор ABS / ESP
• MF4 — 60 — Электропитание интеллектуальной коммутационной коробки
• MF5 — 60 — Электропитание интеллектуальной коммутационной коробки
• MF6 — Не используется
• MF7 — Блок предохранителей в салоне
• MF8 — не используется

Пассажирский салон

Диаграмма

Назначение

Список предохранителей

• FH36 — 5 — Блок переключателей прицепа
• FH37 — 15 — Блок питания электрического разъема для подключения дополнительного оборудования каравана
• FH38 — 20 — Система навигации
• FH39 — 20 — Подогрев сидений
• FH40 — 30 — Распределительная коробка прицепа

F1 — 15 — Стеклоочиститель заднего стеклаF2 — Не используетсяF3 — 5 — ЭБУ подушки безопасности и пиротехнического преднатяжителяF4 — 10 — Датчик угла поворота рулевого колеса, кондиционер, контактор сцепления, насос добавки к сажевому фильтру, диагностический разъем, датчик расхода воздухаF5 — 30 — Панель управления стеклоподъемником, стеклоподъемник пассажира, электродвигатель переднего стеклоподъемникаF6 — 30 — Электродвигатель стеклоподъемника заднего стекла и электродвигатель электрического стеклоподъемника двери водителяF7 — 5 — Фары, передний свет, свет перчаточного ящика, переносная лампа, задние фонариF8 — 20 — Многофункциональный дисплей, автомагнитола, навигационная системаF9 — 30 — Автомагнитола (опция), розетка 12 ВF10 — 15 — Выключатели на рулевой колонкеF11 — 15 — Выключатель зажигания, диагностический разъемF12 — 15 — Датчик дождя / света, блок электроники прицепаF13 — 5 — Главный контакторстоп-сигналов , блок переключателей двигателя F14 — 15 — Компьютер системы помощи при парковке, контрольная лампа ремня безопасности, компьютер подушки безопасности, приборная панель, кондиционер, USB-блокF15 — 30 — БлокировкаF16 — Не используетсяF17 — 40 — Обогрев заднего стекла и наружных зеркалSH — Шунтирующий PARC

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

Схема

Обозначение

1	25/30А Электропривод управления передними стеклоподъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электро стеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал

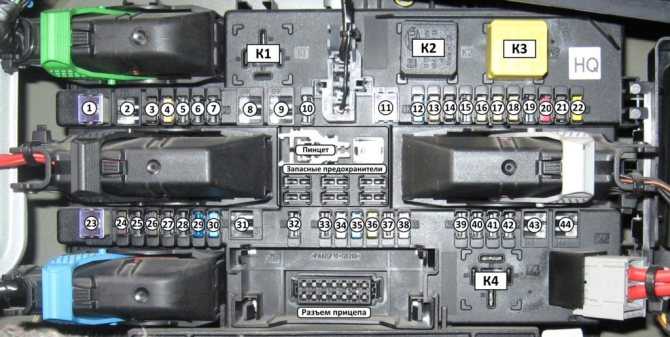

27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Вариант 2

Схема

Расшифровка схемы

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Блок в багажнике

Данный блок находится в багажном отсеке слева, в вещевом ящике.

Схема предохранителей

p, blockquote 33,0,0,0,0 —>

1	Резерв
2	Резерв
3	40A Электропривод сиденья
4	40A Обогреватель заднего стекла
5	40A Электропривод сиденья
6	30A Электропривод стеклоподъемника — правый задний
7	30A Электропривод стеклоподъемника — левый задний
8	15A Подогреватель сиденья, заднего правого
9	15A Противоугонная система, звуковой сигнал
10	20A Топливный насос
11	25A Напряжение аккумуляторной батареи
12	12A Подогрев сиденья — заднего левого
13	20A Разъем электрооборудования прицепа
14	15A Очиститель заднего стекла
15	15A Подогреватель сидений, система вентиляции сиденья, переднего левого
16	15A Подогреватель сиденья, заднего правого
17	15A Разъем подключения дополнительного оборудования
18	30A Замок крышки багажника /задней двери
19	10A Напряжение аккумуляторной батареи
20	7,5A Центральный замок
21	5A Датчик изменения объема (противоугонная система)
22	30A Дистанционное управление замком багажника
23	7,5A Провод противоугонной системы на стекле (датчик разбитого стекла противоугонной системы)
24	25A Напряжение аккумуляторной батареи
25	10A Система управления подвеской
26	25A Замок зажигания
27	5A Датчик наличия пассажира на сиденье, система контроля давления в шинах, датчик дождя, система кондиционирования
28	7,5A Датчики системы парковки
29	Резерв

С обратной стороны блока могут крепится некоторые элементы реле.

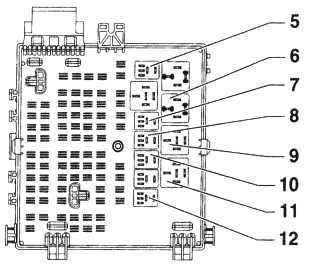

Схема блока реле

Назначение реле

p, blockquote 38,0,0,0,0 —>

5	Очиститель заднего стекла
6	Клемма 15
7	Обогрев заднего левого сиденья
8	Обогрев заднего правого сиденья
9	Обогрев заднего стекла
10	Звуковой сигнал/ противоугонная сигнализация
11	Топливный насос
12	Единый замок/ крышка лючка топливного бака

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

На этом всё. А если вам есть чем дополнить материал или остались вопросы, пишите в комментарии.

Источник

Предисловие

Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт — EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.

Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:

• Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
• Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
• Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.

Внутри , стандарт EURO 3 обозначили как L4 — для пассажирских автомобилей и W4 — для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX , после всех изменений получили название TU3JP L4/W4 KFW .

Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:

• Пропуски воспламенения
• Эффективность каталитического нейтрализатора
• Состояние кислородных датчиков
• Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.

Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD . Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE , о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000 , которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3

Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.

Схема расположения предохранителей на автомобиле Фольксваген Поло седан

Будь то неработающий электродвигатель системы охлаждения или бездействующий омыватель ветрового стекла, не важно. За все элементы отвечают различные электронные системы автомобиля. Порой удивляешься: автоматика держит бразды правления над тобой или ты пытаешься ей верховодить

Сразу вспоминается Терминатор с машинами, захватившими весь мир

Порой удивляешься: автоматика держит бразды правления над тобой или ты пытаешься ей верховодить. Сразу вспоминается Терминатор с машинами, захватившими весь мир.

Создатели первых автомобилей на ДВС оказались бы под сильным впечатлением, если бы своими глазами обнаружили во внутренностях современных «железных коней» наборы микросхем и великое множество проводов.

Раньше в почете был автомобиль−путешественник, главная задача которого состояла в мобильном перемещении из пункта А в пункт В. Теперь только ленивые или бездарные автомобильные производители оставляют свое творение без элементарных деталей, создающих комфорт в машине.

Во всем виновата электроника и огромные темпы ее развития. Не чудо ли технологии − обогрев заднего стекла? Ведь ничего сложного тут нет, лишь сплошная физика: цепь замыкается, ток подается на контакты, соединенные тонкими нитями накала на поверхности стекла, проводник нагревается, и процесс оттаивания запущен.

Фольксваген Поло седан − современный автомобиль, в котором спрятан целый арсенал различных электронных «примочек», в том числе и обогреватель заднего стекла.

Главный контрольный пост, распределяющий ток по всей цепи, − это блок предохранителей. Он защищает сеть от перепадов напряжения, которые могут вывести из строя механизмы автомобиля.

Поэтому при возникновении неполадок с одним из узлов седана Поло многие специалисты первым делом советуют проверить блок предохранителей.

И уже затем при условии, что он функционирует исправно, изучать поврежденные компоненты машины.

Энергию, вырабатываемую генератором, потребляют практически все элементы автомобиля. К ним относятся и световые приборы, и разнообразные вспомогательные системы, которых сегодня пруд пруди, а также стандартные устройства машины вроде зажигания и стартера.

На каждый компонент на седане Поло предусмотрен свой вид предохранителя. Тяжелее всего приходится тем предохранителям, которые контролируют самых главных потребителей электроэнергии − светотехническое оборудование, вентилятор системы охлаждения, компрессор кондиционера, а также пресловутый обогреватель заднего стекла (да, на седане Поло он расходует громадное количество энергии).
