Где находится предохранитель габаритных огней на Citroen C4 Picasso?
.Мы будем сейчас ищите предохранитель габаритных огней в вашем Citroen C4 Picasso. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего Citroen C4 Picasso.
Замена внутреннего предохранителя габаритных огней вашего Citroen C4 Picasso
.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Citroen C4 Picasso. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится близко к рулевому колесу, вы найдете его точное положение благодаря руководству по эксплуатации вашего Citroen C4 Picasso.
Просмотрите руководство на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего Citroen C4 Picasso , следует отметить под названием «Парковочные огни» .
Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему разделу содержания этой статьи и проверьте подачу питания на ваши габаритные огни. В качестве последнего средства вы можете отвезти свою машину к своему автомеханику, чтобы он мог более внимательно изучить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.
Замена предохранителя реле предохранителя габаритных огней вашего Citroen C4 Picasso
Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Citroen C4 Picasso, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или руководства по эксплуатации, если вы не можете его найти.
- Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.
Теперь ты знаешь как найти предохранитель ночного освещения вашего автомобиля , если вы пытаетесь найти другие предохранители как предохранитель стартера на Citroen C4 Picasso, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы обратиться за советом к нашим веб-материалам, посвященным этим предохранителям.
Если у вас есть какие-либо дополнительные вопросы о Citroen C4 Picasso, не стесняйтесь обращаться к нашим Ситроен C4 Пикассо категория.
Схемы электрооборудования автомобилей Ситроен С4 (Citroen C4)
Система запуска двигателя TU5JP4(NFU) и заряда аккумулятора
Система запуска двигателя TU5JP4(NFU) и заряда аккумулятора (монтажная)

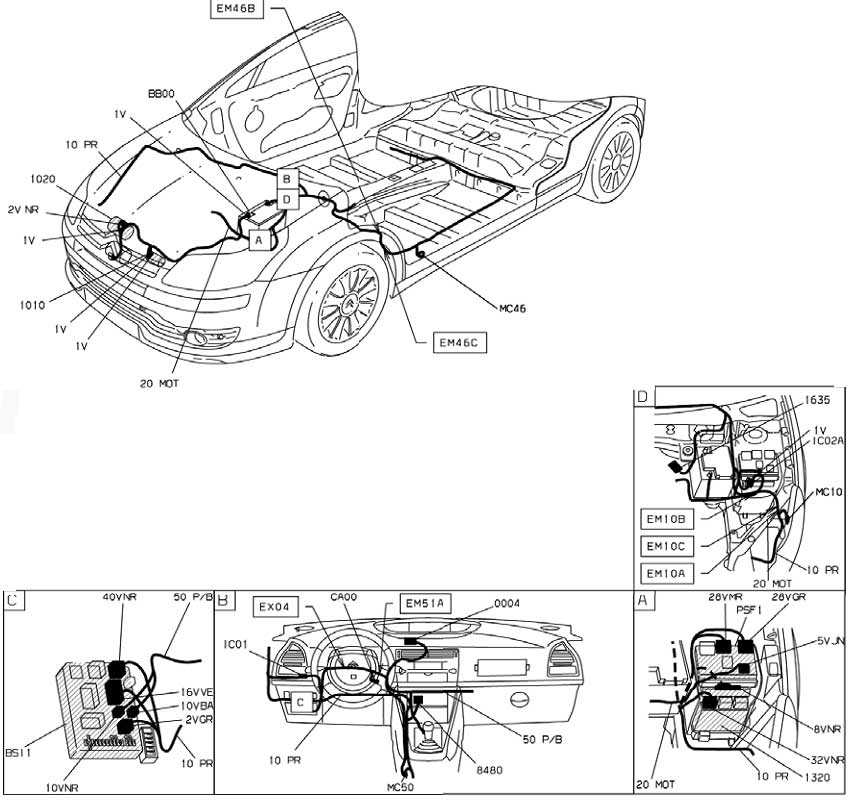

Система запуска двигателя TU5JP4(NFU) и заряда аккумулятора (расположения)
Блок стеклоочистителя и омывателя
Блок стеклоочистителя и омывателя (монтажная)
Блок стеклоочистителя и омывателя (расположения)
Система наружного освещения

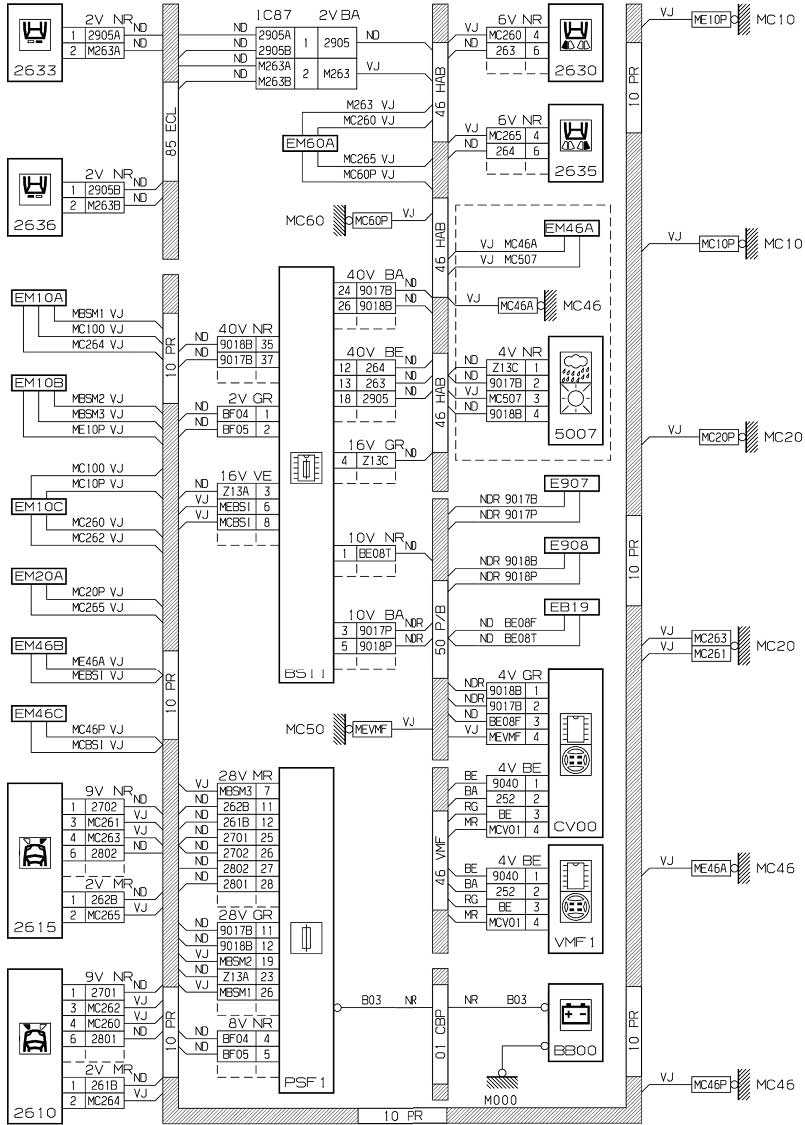

Система наружного освещения (монтажная)

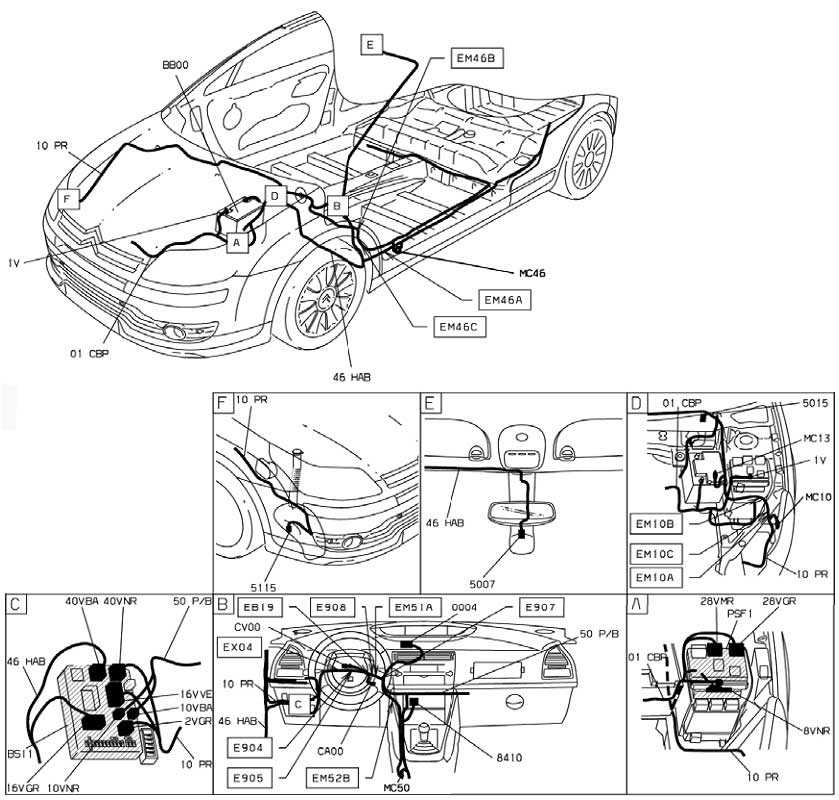

Система наружного освещения (расположения)
Система охлаждения двигателя TU5JP4(NFU)
Система охлаждения двигателя TU5JP4(NFU) вариант2
Система охлаждения двигателя TU5JP4(NFU) монтажная схема
Система охлаждения двигателя TU5JP4(NFU) монтажная схема вариант 2

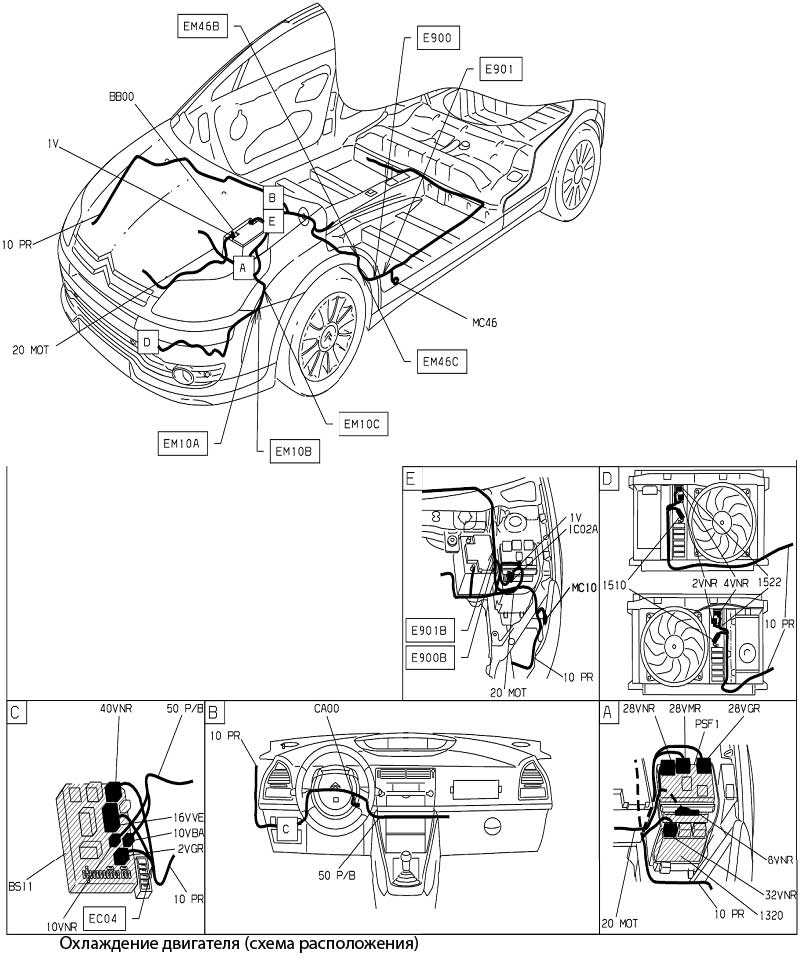

Система охлаждения двигателя TU5JP4(NFU) схема расположения
Источник
Fuse Layout Citroën C4 Picasso II 2013-2018
Table of Contents
Fuse box location
Configurations:
The type of electrical system of the vehicle depends on its level of equipment. To identify the type of electrical system on your vehicle, open the bonnet: the presence of an additional fusebox in front of the battery indicates that it is type 2. The type 1 electrical system does not have any fuses in front of the battery.
Dashboard fuse boxes

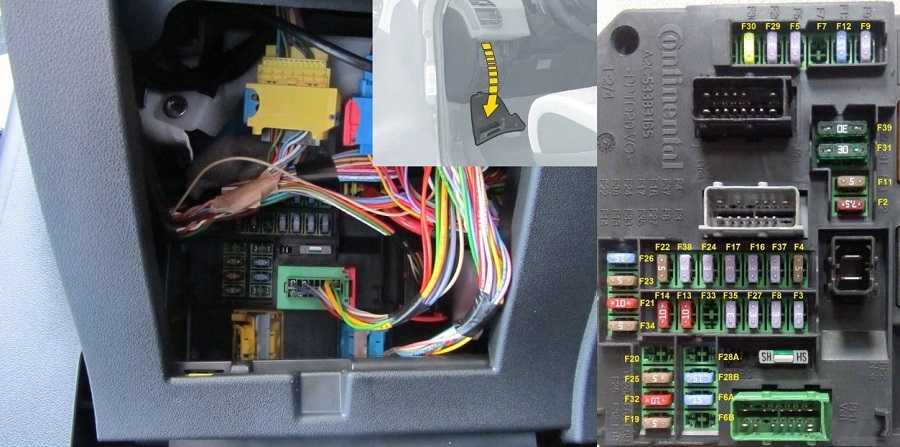

Left-hand drive vehicles: the fusebox is located in the lower dashboard (left-hand side).
Unclip the cover by pulling at the top right, then left, disengage the cover completely, by carefully pulling in the direction indicated by the arrow.
Right-hand drive vehicles:
Open the glove box, unclip the cover by pulling at the top left, then right, disengage the cover completely, by carefully pulling in the direction indicated by the arrow.
Engine compartment
It is placed in the engine compartment near the battery (left-hand side).
An additional fusebox is fitted in front of the battery, for type 2.
Fuse box diagrams
Advertisements
2013, 2014, 2015
Dashboard fuses (Type 1)
Dashboard Fuse box 1
Assignment of the fuses in the Dashboard Fuse box 1 (2013, 2014, 2015)
| N° | Rating | Functions |
|---|---|---|
| F8 | 5 A | Steering mounted controls |
| F18 | 20 A | Touch screen tablet, audio and navigation system, CD player, USB ports and auxiliary sockets. |
| F16 | 15 A | Front 12V socket. |
| F15 | 15 A | Boot 12V socket. |
| F28 | 5 A | START/STOP button. |
| F30 | 15 A | Rear wiper. |
| F27 | 15 A | Front screenwash pump, rear screenwash pump. |
| F26 | 15 A | Horn. |
| F20 | 5 A | Airbags. |
| F21 | 5 A | Instrument panel. |
| F19 | 5 A | Rain and sunshine sensor. |
| F12 | 5 A | Keyless starting unit. |
| F2 | 5 A | Manual headlamp adjustment control. |
Dashboard Fuse box 2
Assignment of the fuses in the Dashboard Fuse box 2 (2013, 2014, 2015)
| N° | Rating | Functions |
|---|---|---|
| F9 | 15 A | Rear 12V socket. |
Advertisements
Dashboard fuses (Type 2)
Assignment of the fuses in the Dashboard Fuse box type 2 (2013, 2014, 2015)
| N° | Rating | Functions |
|---|---|---|
| F3 | 3 A | START/STOP button. |
| F6 A | 15 A | Touch screen tablet, audio and navigation system, CD player, USB ports and auxiliary sockets. |
| F8 | 5 A | Alarm. |
| F9 | 3 A | Steering mounted controls. |
| F19 | 5 A | Instrument panel. |
| F24 | 3 A | Rain and sunshine sensor. |
| F25 | 5 A | Airbags. |
| F33 | 3 A | Memorisation of driving position. |
| F34 | 5 A | Electric power steering. |
| F13 | 10 A | Front 12V socket. |
| F14 | 10 A | Boot 12V socket. |
| F16 | 3 A | Map reading lamps in row 1 courtesy lamps. |
| F27 | 5 A | Electronic gearbox gear selector. |
| F30 | 20 A | Rear wiper. |
| F38 | 3 A | Manual headlamp adjustment control. |
Engine compartment
Assignment of the fuses (type 1) (2013, 2014, 2015)
| N° | Rating | Functions |
|---|---|---|
| F18 | 10 A | Right hand main beam |
| F19 | 10 A | Left hand main beam. |
Assignment of the fuses (type 2) (2013, 2014, 2015)
| N° | Rating | Functions |
|---|---|---|
| Fusebox 1: | ||
| F9 | 30 A | Motorised tailgate. |
| F18 | 25 A | Hi-Fi amplifier. |
| F21 | 3 A | Hands-free starting reader unit. |
| Fusebox 2: | ||
| F19 | 30 A | Front wiper slow / fast speed. |
| F20 | 15 A | Front and rear screenwash pump. |
| F21 | 20 A | Headlamp wash pump. |
2016, 2017
Advertisements
Dashboard Fuse box 1
Assignment of the fuses in the Dashboard Fuse box 1 (2016, 2017)
| N° | Rating | Functions |
|---|---|---|
| F1 | 40 A | Heated rear screen. |
| F2 | 20 A | Electric door mirrors. |
| F5 | 30 A | Panoramic sunroof blind |
| F6 | 20 A | 12 V socket, rear multimedia. |
| F7 | 20 A | 230 V socket. |
| F9 | 25 A | Heated seats. |
| F10 | 20 A | Trailer interface unit. |
| F11 | 20 A | Air conditioning fan. |
| F12 | 30 A | Electric window motors. |
Dashboard Fuse box 2
Assignment of the fuses in the Dashboard Fuse box 2 (2016, 2017)
| N° | Rating | Functions |
|---|---|---|
| F7 | 10 A | Boot 12 V socket, rear multimedia. |
| F8 | 20 A | Rear wiper. |
| F10 | 30 A | Locks. |
| F17 | 5 A | Instrument panel. |
| F18 | 5 A | Automatic gearbox gear selector. |
| F21 | 3 A | START/STOP button. |
| F22 | 3 A | Rain and sunshine sensor, windscreen camera. |
| F24 | 5 A | Parking sensors, panoramic visual aid. |
| F27 | 5 A | Automatic gearbox. |
| F29 | 20 A | Audio and telematic systems. |
| F32 | 15 A | 12 V sockets. |
| F35 | 5 A | Headlamp beam height adjustment, heated rear screen, radar. |
| F36 | 5 A | Interior lighting: glove box, central storage, reading lamps, courtesy lamps. |
Engine compartment
Assignment of the fuses in the Engine compartment (2016, 2017)
| N° | Rating | Functions |
|---|---|---|
| F16 | 20 A | Headlamp wash. |
| F18 | 10 A | Right hand main beam. |
| F19 | 10 A | Left hand main beam. |
| F29 | 40 A | Wipers. |
Замена предохранителей и реле
Для замены предохранителей необходимо выполнить следующие действия:
- Прежде всего, выявить причину неисправности, чтобы в дальнейшем ее устранить.
- Отключить клеммы от аккумулятора.
- Произвести замену предохранителя.
Замену следует осуществлять согласно следующим правилам:
Предохранитель должен соответствовать цвету, номиналу и маркировке, которые указаны под крышкой блока и в таблицах.
Следует использовать только специальный пластиковый пинцет, так как металлические инструменты могут повредить целостность электрической цепи и стать причиной не только выхода из строя какого-либо важного узла, но и возгорания всей машины.
В результате следует сказать, что отправляясь в дальнюю дорогу, нужно обязательно иметь с собой набор запасных предохранителей, чтобы устранить поломку в случае необходимости.
Автомобиль от французского концерна Citroen C4, как и любой другой, требует определенного технического обслуживания. В связи с этим, чтобы не попасть в непредвиденную ситуацию, рекомендуется постоянно проверять предохранители и реле на их целостность и производить своевременную замену.
Стандартный вариант расположения предохранителей на Ситроен С4
Автомобиль Ситроен С4 выпускался в 2 версиях. Первое поколение производилось в 2004, 2005, 2006, 2007, 2008, 2009, 2010 гг. Второе – с 2011-го по сегодняшний день.
Модель изготавливалась в кузовах хэтчбек (B7), седан. Хотя Citroen C4 Picasso объединены общей платформой с моделями с укороченным задним свесом, они не входят в рассматриваемое семейство.
Электропредохранители располагаются в 2 монтажных отсеках:
- В пассажирском салоне.
- В подкапотном отсеке авто.
Камеры закрыты защитными крышками. Они не допускают попадания в элементы посторонних предметов и влаги.
В основном блоке
Главный модуль закреплен под капотом, рядом с двигателем транспортного средства. В зависимости от года производства, региона поставки, комплектации модели и типа рулевого управления выделяют 3 варианта расположения сегментов внутри отдела.
Здесь же находятся «макси»-электропредохранители. Они представляют собой плавкие вставки и крепятся в нижней части модуля.
На клеммах АКБ
Вторая группа узлов находится на клемме аккумуляторной батареи. Существует 2 схемы крепления. Ознакомьтесь с документацией на авто перед заменой устройств.
Блок в салоне.
В салоне авто
Предохранители Ситроен С4 в салоне расположены под приборной доской слева. На обратной стороне защитной крышки отсека изображен порядок звеньев, а также находится пинцет для установки сегментов малых токов.
Особенности авто с правым рулем
Для авто с правым рулевым управлением отсек в салоне расположен не рядом с водителем, а со стороны пассажира слева. Учитывайте это, пользуясь чертежами.
Рекомендуемые двигатели
Бензиновый 1.8 16V: не показывает выдающихся характеристик, но прост, неприхотлив и надежен. Хорошо переносит установку системы для работы на газе. Стоимость возможного ремонта не станет обременительной. Еще лучше – 2-литровый мотор, но он комплектовался исключительно автоматическими коробками передач. Более современный 1,6-литровый турбомотор – плод совместного сотрудничества концерна PSA с BMW. Он имеет неплохие характеристики, но зачастую доставляет проблемы с цепным приводом ГРМ.
Дизельный 1.6 HDi: в случае с дизельными моторами – выбор не из легких. 2.0 HDi обеспечивает хорошую производительность и считается более надежным, чем 1.6 HDi. Однако C4 Picasso с 2.0 HDi под капотом и небольшим пробегом – далеко не дешев. Модель с 1.6 HDi более доступна. На бумаге мощность двигателя 109 / 112 л.с. не впечатляет, но крутящий момент высокий — 240 / 270 Нм. И в тоже время не стоит забывать, что после 150 000 км дизельный агрегат может потребовать значительных дополнительных инвестиций. Счет за сдвоенный маховик, новый турбокомпрессор и фильтр твердых частиц составит несколько тысяч долларов.
Описание для 2-го поколения Citroen C3 (с 2010 года)
Блок предохранителей под капотом
Общая диаграмма
Описание:
Видео:citroen c3 . не заводится .p0571.Скачать
- 20 — питание ЭБУ двигателя, управление электровентилятором, главное реле многофункционального процессора двигателя;
- 15 — зуммер;
- 10 — омыватели ветрового и заднего стекла;
- 20 — Дневной ходовой огонь;
- 15 — Подогреватель дизельного топлива (на дизельных версиях), топливный насос (на бензиновых версиях);
- 10 — Процессор ABS/ESP, реле разблокировки ABS/ESP, контактор удержания стоп-сигнала;
- 10 — Электрический усилитель руля;
- 25 — Управление стартером;
- 10 — Устройство коммутации и защиты (для дизельных версий);
- 30 — Электромагнитный клапан ТНВД (для дизельных версий), форсунки и катушки зажигания (для бензиновых версий);
- 40 — Электрический вентилятор системы кондиционирования воздуха;
- 30 — Низкая/высокая скорость стеклоочистителей ветрового стекла;
- 40 — Питание интеллектуального блока управления (+ от зажигания);
- 30 — Питание клапана VALVETRONIC (бензиновый двигатель);
- 10 — Правая фара дальнего света;
- 10 — Левая фара дальнего света;
- 15 — Левая фара ближнего света;
- 15 — Правая фара ближнего света;
- 15 — Многофункциональный процессор двигателя (на бензиновых версиях), электромагнитные клапаны охлаждения наддувочного воздуха (на дизельных версиях);
- 10 — Многофункциональный блок питания процессора двигателя (для бензиновых модификаций), электромагнитный клапан управления давлением турбонагнетателя (для дизельных модификаций), датчик уровня охлаждающей жидкости (для дизельных модификаций);
- 5 — Питание вентилятора системы охлаждения, реле ABS/ESP.
Список предохранителей высокой стоимости:
- MF4 — 60 — интеллектуальный распределительный блок питания;
- MF6 — не используется;
- MF7 — внутренний блок предохранителей;
- MF3 — 30 — процессор системы ABS/ESP;
- MF5 — 60 — блок питания для интеллектуальной распределительной коробки;
- MF2 — 30 — процессор системы ABS/ESP;
- MF1 — 60 — Электрический вентилятор системы охлаждения;
- MF8 — не используется.
Блок предохранителей в салоне
Схема предохранителей
Видео:ТОП проблем Ситроен C3 | Самые частые неисправности и недостатки Citroen C3 1Скачать
Описание:
- FH38 — 20 — Навигационная система;
- FH39 — 20 — Обогрев сидений;
- FH40 — 30 — Блок переключателей прицепа;
- FH37 — 15 — Электрическое подключение дополнительного оборудования на прицепе;
- FH36 — 5 — Распределительная коробка прицепа;
- F1 — 15 — Стеклоочиститель заднего стекла;
- F2 — не используется;
- F3 — 5 — ЭБУ подушек безопасности и пиротехнических преднатяжителей;
- F4 — 10 — Датчик угла поворота рулевого колеса, кондиционер, контактор сцепления, насос присадки сажевого фильтра, диагностический разъем, датчик расхода воздуха;
- F5 — 30 — Панель управления стеклоподъемниками, управление стеклоподъемниками пассажира, мотор переднего стеклоподъемника;
- F6 — 30 — Электродвигатель стеклоподъемника заднего стекла и электродвигатель стеклоподъемника двери водителя;
- F7-5 — Освещение, освещение переднего отделения, освещение перчаточного ящика, предупреждающие огни опасности, задние предупреждающие огни опасности;
- F8 — 20 — Многофункциональный дисплей, автомобильное радио, навигационная система;
- F9 — 30 — Автомобильное радио (опция), 12-вольтовая розетка;
- F10 — 15 — Переключатели рычагов управления;
- F11 — 15 — Замок зажигания, диагностический разъем;
- F12 — 15 — Датчик дождя/света, распределительная коробка прицепа;
- F13 — 5 — Главный контактор стоп-сигнала, блок выключателей двигателя;
- F14 — 15 — Компьютер системы помощи при парковке, устройство предупреждения о ремнях безопасности, компьютер подушек безопасности, комбинация приборов, система кондиционирования воздуха, USB;
- F15 — 30 — система блокировки;
- F16 — не используется;
- F17 — 40 — Обогрев заднего стекла и дверных зеркал;
- SH — шунт PARC.
Предохранитель № 9 отвечает за прикуриватель автомобиля.
Схемы электрооборудования Ситроен С4
Стеклоочистители и омыватели авто
Ближний и дальний свет – подключение
Остальные узлы электрооборудования авто:
Электросхемы CITROEN C4 – скачать 1
Электросхемы CITROEN C4 – скачать 2
Электросхемы CITROEN C4 – скачать 3
Автомобиль «Ситроен С4», так же как и любое другое современное транспортное средство, оснащен множеством электрических, электромеханических и электронных узлов. Все они включены в единую электрическую схему автомобиля и защищены специальными защитными элементами — предохранителями.
Одним из важнейших эксплуатационных требований, которые потребители предъявляют ко всем транспортным средствам, являются:
- свободный доступ к предохранителям;
- возможность быстрой замены в случае выхода плавкой вставки из строя.
Для того чтобы обеспечить надежную защиту электрических цепей автомобиля «Ситроен С4», разработчики постарались оснастить его достаточно большим количеством плавких вставок, предварительно разбив их на 4 функциональных группы. Конструктивно они расположены в различных местах:
- в салоне автомобиля — 2 блока;
- в подкапотном пространстве —1 блок;
- на аккумуляторе — 1 блок.
Важно! В зависимости от года выпуска, модели и комплектации автомобиля из модельного ряда «Ситроен С4» номинальный ток плавких вставок и цепей, которые они защищают, может отличаться друг от друга
Citroen C4 — Видео-урок
Модель: Citroen C4
MK 1
— Годы 2004-2010
Часть: Блок предохранителей
эксплуатация: Какая схема предохранителей на Citroen C4 Picasso?
Блок предохранителей салона находится с левой стороны руля в нижней части приборной панели и для доступа к нему нужно открыть лючок, схема предохранителей следующая: F1 Центральный замок; F2 Центральный замок – Тупик; F3 Подушки безопасности и преднатяжители; F4 Диагностический разъем – Выключатель тормоза – Фотохромное зеркало заднего вида – ESP – Датчик уровня охлаждающей жидкости – Присадка к дизельному топливу – Усилитель руля Выключатель педали сцепления (ESP, круиз-контроль и ограничитель скорости); F5 Передние электростеклоподъемники — Обогрев наружных зеркал; F6 Электрические стеклоподъемники; F7 Внутреннее освещение; Аудиосистема F8 — NaviDrive — Дисплей — Сигнализация — Передняя розетка 12 В — Реле прицепа — Модуль автошколы; F9 Прикуриватель – задняя розетка 12В; F10 Датчик давления в шинах – Автомат. – выключатель СТОП; F11 Зажигание — Диагностический разъем — Сажевый фильтр; F12 Сиденье с электроприводом — Предупреждение о выходе из полосы движения — Помощь при парковке; F13 Датчик дождя — Датчик солнечного света — Система быстрого переключения передач (6 скоростей) — Релейный блок двигателя; F14 Кондиционер — Приборная панель — Тахометр — Подушки безопасности и натяжители — Реле прицепа — Bluetooth-телефон; F15 Центральный замок — Тупик; ФА 16 бесплатно; F17 Обогрев заднего стекла.
Опубликовано 15 Ноябрь 2022 by ScegliAuto
другие руководства, которые могут вас заинтересовать
- Citroen C4 — прочее техническое обслуживание и ремонт своими руками
-
Подушки безопасности
— Техническое обслуживание и ремонт других транспортных средств- Citroen C3 — Как разобрать подушку безопасности Citroen C3 2017 года.
- Citroen C3 — Как удалить подушку безопасности руля Citroën C3?
- посмотреть все
-
Кондиционер
— Техническое обслуживание и ремонт других транспортных средств- Citroen C3 — Разборка блока управления климат-контролем на Citroen C3
- Volkswagen Golf — Как перекалибровать Climatronic в Volkswagen Golf?
- посмотреть все
-
Кондиционер
— Техническое обслуживание и ремонт других транспортных средств- Citroen Ds3 — Какой предохранитель для кондиционера в Citroen DS3?
- Citroen C4 Picasso — Где находятся предохранители климат-контроля в Citroen C4 Picasso?
- посмотреть все
-
Приборная панель
— Техническое обслуживание и ремонт других транспортных средств- Citroen C4 — Как разобрать приборную панель Ситроен С4?
- Citroen C4 — Как разобрать центральный дисплей приборной панели Ситроен С4
- посмотреть все
-
Сажевый фильтр
— Техническое обслуживание и ремонт других транспортных средств- Citroen C4 — Чистка сажевого фильтра Ситроен С4
- Citroen C4 — Как снять сажевый фильтр на Ситроен С4
- посмотреть все
-
Блок предохранителей
— Техническое обслуживание и ремонт других транспортных средств- Citroen C4 — Схема предохранителей салона Citroen C4.
- Citroen C4 — Как удалить BSI с Citroen C4
- посмотреть все
Расположение блока предохранителей на Citroen Grand C4 Picasso:
В настоящее время у подавляющего большинства моделей автомобилей есть 2 бокса, и найти их не всегда легко.Лучшее решение для их поиска — обратиться к буклету по обслуживанию вашего Citroen Grand C4 Picasso. Если у вас его нет, вот несколько других способов найдите блок предохранителей вашего Citroen Grand C4 Picasso.
В следующей части мы увидим метод для Найдите блок предохранителей в своем Citroen Grand C4 Picasso.
Как легко найти блок предохранителей в Citroen Grand C4 Picasso
Если у вас нет этой записной книжки, вот несколько советов, которые помогут вам сориентироваться в ней.
Во-первых, часто встречается одна из коробок. рядом со стороны водителя. Иногда до него трудно добраться, и вам, возможно, придется снять защиту с салона вашего Citroen Grand C4 Picasso, чтобы добраться до него.
Другое возможное местоположение, в моторного отсека. Ищите батарею, она исправно рядом с ней.
Найдите предохранитель для вашего Citroen Grand C4 Picasso по схеме
После того, как Найден блок предохранителей вашего Citroen Grand C4 Picasso, тебе понадобится найди предохранитель в вопросе, чтобы иметь возможность заменить неисправный. Действительно, на вашем корпус, каждый предохранитель будет соответствовать конкретному использованию, рекомендуется найти совпадения. Например, на ваш Citroen Grand C4 Picasso, ваши фары дальнего света имеют собственный предохранитель.Эти атрибуты обычно появляются на ваш журнал обслуживания.
Будьте особенно осторожны при его снятии, вы можете повредить окружающие детали.
Вообще говоря, в комплекте идет пластиковый зажим, который значительно облегчит вам работу.
Citroen C4 Picasso mk1 (2006 – 2013) – fuse box diagram
Year of production: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
Fuse box number 1
Citroen C4 Picasso – fuse box – under dashboard
| Reference | Ampere rating | Function |
| F1 | 15 | Rear screen wipe |
| F2 | 30 | Locking and unlocking earth |
| F3 | 5 | Airbag |
| F4 | 10 | Multimedia, photochromic rear view mirror, particle flter, diagnostic socket, air conditioning, headlamp height correction control |
| F5 | 30 | Front windows, front door electronics, panoramic glass roof |
| F6 | 30 | Rear windows |
| F7 | 5 | Interior lamps, refrigerated glovebox, radio |
| F8 | 20 | Multifunction display, radio, CD changer, steering wheel controls, multimedia, deflation detection, alarm, trailer |
| F9 | 30 | Cigar lighter, multimedia, front 12V socket, torch, radio |
| F10 | 15 | Height corrector (suspension) |
| F11 | 15 | Brake switch, ignition switch |
| F12 | 15 | Parking assistance, automatic screen wipe and lighting, passenger’s electric seat, AFIL, Hi-Fi amplifier, trailer |
| F13 | 5 | Engine relay unit, driver’s electric seat |
| F14 | 15 | Air conditioning, Bluetooth hands-free kit, automatic gearbox selector, airbag, instrument panel |
| F15 | 30 | Locking and unlocking |
| F16 | SHUNT | |
| F17 | 40 | Heated rear screen |
Fuse box number 2
Citroen C4 Picasso – fuse box – under dashboard (fuse box numer 2)
| Reference | Ampere rating | Function |
| F29 | 20 | Heated seats |
| F30 | Free | |
| F31 | Free | |
| F32 | ||
| F33 | 5 | Parking assistance, automatic screen wipe and lighting, passenger’s electric seat, AFIL, Hi-Fi amplifier |
| F34 | 5 | Trailer |
| F35 | Free | |
| F36 | 20 | Hi-Fi amplifier |
| F37 | 10 | Air conditioning, light pack |
| F38 | 30 | Driver’s electric seat |
| F39 | 5 | Fuel flap |
| F40 | 30 | Passenger’s electric seat, panoramic roof |
Fuse box in engine compartment
Citroen C4 Picasso – fuse box – engine compartment
| Reference | Ampere rating | Function |
| F1 | 20 | Engine management |
| F2 | 15 | Horn |
| F3 | 10 | Screen wash pump |
| F4 | 20 | Headlamp wash pump |
| F5 | 15 | Engine components |
| F6 | 10 | Xenon dual-function directional headlamps, headlamp height correction motor, clutch switch, BCP (protection switch box) |
| F7 | 10 | Automatic gearbox, engine coolant level switch, power steering |
| F8 | 25 | Starter motor |
| F9 | 10 | Stoplamp switch |
| F10 | 30 | Engine components |
| F11 | 40 | Rear blower |
| F12 | 30 | Screen wipe |
| F13 | 40 | BSI (Built-in Systems Interface) |
| F14 | 30 | Air pump, heat exchange saver |
| F15 | 10 | Right-hand main beam |
| F16 | 10 | Left-hand main beam |
| F17 | 15 | Left-hand dipped beam |
| F18 | 15 | Right-hand dipped beam |
Fuse box on the battery
Citroen C4 Picasso – fuse box – battery
| Reference | Ampere rating | Function |
| F1 | Battery Plus connection studs | |
| F2 | Supply connection studs, BSM (engine relay unit) | |
| F3 | ||
| F4 | 5 | Automatic gearbox actuator and ECU |
| F5 | 15 | Diagnostic socket |
| F6 | 15 | ECU for 6-speed electronic gearbox / automatic gearbox |
| F7 | 5 | ESP ECU |
| F8 | 20 | Rear 12V socket |
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
