Блоки в салоне
В салоне ctroen jumper есть 2 блока с предохранителями.
Основной блок в приборной панели
Располагается с левой стороны, под защитной крышкой.
Схема – вариант 1
Обозначение предохранителей
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека – Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии “стоп-старт” (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса – Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола – Управление кондиционером – Охранная сигнализация – Хронотахограф – Процессор выключателя АКБ – Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS – Датчик ASR – Датчик CDS – Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке – Автомагнитола – Переключатели на рулевом колесе – Центральная и боковая панели управления – Дополнительная панель управления – Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф – Процессор усилителя рулевого управления – Кондиционер воздуха – Фонари заднего хода – Датчик воды в фильтре дизтоплива – Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | – | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |

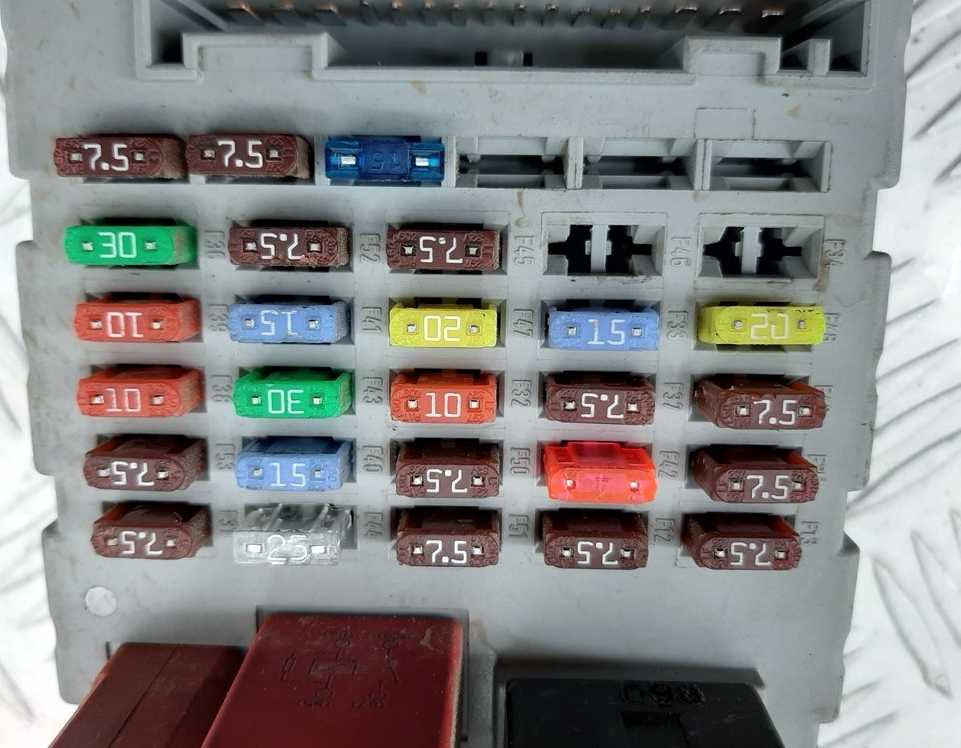

Фото пример вариант 2
Схема
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая – Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса – Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | – | Не используется |
| 35 | 7,5 | Фонари заднего хода – Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок – Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола – Диагностический разъем – Сирена охранной сигнализации – Органы управления системой программируемого подогрева – Панель управления кондиционером воздуха – Хронотахограф – Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS – Датчик ЕSР – Выключатель фонарей стоп-сигнала – Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель – Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) – Стеклоподъемник со стороны пассажира |
| 46 | – | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности – Автомагнитола – Двигатель стеклоподъемника со стороны водителя – -Охранная сигнализация – Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф – Регулятор скорости – Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов – Задние противотуманные фонари |
Отдельные реле могут крепится в нижней части блока.
Блок рядом с пассажирским сидением
Схема – вариант 1
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема – вариант 2
Обозначение схемы
| 1 | – |
| 2 | Реле прикуривателя |
| 3 | Реле габаритов |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Где находится предохранитель габаритных огней на Citroen Jumper?
.Мы будем сейчас Найдите предохранитель габаритных огней в вашем Citroen Jumper.. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые регулируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего Citroen Jumper.
Замена внутреннего предохранителя габаритных огней вашего Citroen Jumper
.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Citroen Jumper. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы определите его точное местоположение благодаря инструкциям вашего Citroen Jumper.
Просмотрите инструкцию на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего Citroen Jumper , следует отметить под названием «Парковочные огни» .
Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последней части содержания этой статьи и проверьте питание ваших габаритных огней. В качестве последнего решения вы можете отвезти свой автомобиль к своему автомеханику, чтобы он мог более подробно изучить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.
Замена предохранителя реле габаритных огней вашего Citroen Jumper
Наконец, мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Citroen Jumper, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть тайника, чтобы найти реле стояночного света, или руководство по эксплуатации, если вы не можете его найти.
- Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.
Теперь ты знаешь как найти предохранитель ночного освещения вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на Citroen Jumper, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы просмотреть наш веб-контент, посвященный этим предохранителям.
Если вам нужно больше руководств по Citroen Jumper, перейдите на наш Citroen Jumper категория.
Правила замены предохранителя
Перед заменой предохранителя убедитесь, что вы подготовили правильный запасной предохранитель нужного типа и номинала для замены.
Перед началом работ отключите зажигание и выньте ключ из замка зажигания.
Определите расположение коробки с предохранителями, которая находится в салоне автомобиля или под капотом.
Откройте крышку коробки предохранителей, при необходимости используя инструмент для снятия крышки.
Визуально осмотрите предохранители и найдите сгоревший предохранитель
Обратите внимание на номинал предохранителя (ампераж).
С помощью плоскогубцев или специального прибора аккуратно извлеките сгоревший предохранитель из держателя.
Убедитесь, что заменяемый предохранитель имеет тот же номинал, что и снятый предыдущий.
Вставьте новый предохранитель в держатель, удостоверившись, что он плотно закреплен и не подвижен.
Закройте крышку коробки предохранителей, убедившись, что она надежно закрыта.
Включите зажигание и проверьте работу электрооборудования, чтобы убедиться, что замененный предохранитель исправно функционирует.. Соблюдение этих простых правил замены предохранителя поможет вам быстро и безопасно восстановить работу электрических систем автомобиля Citroen Jumper
Соблюдение этих простых правил замены предохранителя поможет вам быстро и безопасно восстановить работу электрических систем автомобиля Citroen Jumper.
Рубрика
Aвто
Схема групп предохранителей и реле на Citroen Jumper
На схеме изображены перемычки F1–F30 (1-й вариант). Правую верхнюю полосу занимают охранительные элементы F22, 1, 21, 17, 11, 27, 30. В левой части модуля установлены 8 перемычек.
Графическое изображение предохранителей под капотом (2-й вариант) включает 30 защитных элементов на позициях F1–F30. В центральной части энергоблока находятся коммутационные выключатели R1–R9.
Для авто 2011–2012 годов
Citroen Jumper оснащен 4-цилиндровым мотором с цепным приводом и 6-ступенчатой коробкой передач.
На схеме обозначены плавкие предохранители, которые надежно защищают электрические устройства:
Схема предохранителей блока под капотом.
Прерыватели тока контролируют дисковые тормоза с ABS и EBD (F41, F42). В салонном блоке находятся вставки номиналом 7,5, 10, 20 А. Прерыватели тока установлены в левой части бокса (F36, 32, 93, 91, 90, 12, 13, 43, 53). На схеме (вариант № 2) отмечены перемычки №№ 33, 47, 4, 9, 34, 38.
Для автомобилей 2013–2014 годов
На авто установлены новая коробка передач, дизельный мотор объемом 2 л, МКП, охлаждающий вентилятор.
Плавкие перемычки указаны на схеме:
Схема блока в салоне.Распиновка блока в салоне.
Для Ситроена Джампера 2017 и 2019 годов
Коммерческий грузовик оснащен мотором HDI (2,2 л) с турбиной и системой охлаждения воздуха.
Защитные перемычки обеспечивают надежную работу следующих механизмов:
- дисковых тормозов;
- гидроусилителей;
- стабилизаторов поперечной устойчивости.
Грузовое авто 2019 г. оснащено модулями, вмонтированными в панель пассажирского салона.
В базовой модели перемычки обеспечивают безопасность следующих устройств:
- бортового компьютера;
- подушек безопасности;
- АКБ;
- стеклоподъемника;
- коленчатого двигателя;
- аудиосистемы.
Владелец авто отмечает большую нагрузку на вставки, контролирующие печку, кондиционер, вентилятор.
Citroen Jumper (2006-2018) — схема предохранителей
Год выпуска: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 2017, 2018.
Предохранители прикуривателя (розетки) — это предохранители № 33 (задняя розетка на 12 В), F44 (передняя розетка на 12 В) в блоке предохранителей на приборной панели и предохранитель № 56 (розетка на 12 В для заднего пассажира) в блоке предохранителей в блоке предохранителей. столб двери. В британской версии — предохранитель № 56 (розетка на 12 В на заднем пассажире) в блоке предохранителей в стойке двери и предохранители № 9 (розетка на 12 В сзади), № 14 (розетка на 12 В спереди. ) и №15 (прикуриватель) в блоке предохранителей в моторном отсеке.
Пассажирский салон
Автомобили с левым рулем: Блок предохранителей расположен в стойке двери переднего пассажира (с правой стороны). Автомобили с правым рулем: Блок предохранителей находится в стойке двери водителя (с правой стороны).
Моторного отсека
Снимите гайки и наклоните коробку, чтобы получить доступ к предохранителям.
2008 г.
Панель приборов
Назначение предохранителей в блоке предохранителей приборной панели (2008 г.)
Регулировка фары по высоте.
Датчик воды в дизельном топливе.
Программируемое управление дополнительным обогревом.
заднее стекло (левая сторона), зеркало (сторона пассажира)
заднее стекло (правая сторона), зеркало (сторона водителя)
Электромотор стеклоподъемника водителя;
Органы управления на панели приборов.
Задние противотуманные фары.
Моторного отсека
Предохранители в моторном отсеке (2008 г.)
| Номер | Амперы | Описание |
|---|---|---|
| 1 | 40 | Электропитание насоса ABS / ESP |
| 2 | 50 | Блок предварительного подогрева дизельного топлива |
| 3 | 30 | Выключатель зажигания |
| 4 | 20 | Программируемая горелка дополнительного нагрева |
| 5 | 20 | Программируемое реле для управления дополнительным обогревом |
| 6 | 40/60 | Узел вентилятора (высокая скорость) |
| 7 | 40/50 | Узел вентилятора (низкая скорость) |
| 8 | 40 | Кондиционирование воздуха |
| 9 | 20 | Насос омывателя лобового стекла |
| 10 | 15 | Рог |
| 11 | 7,5 | Дизельный отопительный агрегат и реле |
| 14 | 7,5 | Правая фара дальнего света |
| 15 | 7,5 | Левая фара дальнего света |
| 16 | 7,5 | Блок управления двигателем |
| 17 | 10 | Блок управления двигателем |
| 18 | 7,5 | Блок управления двигателем |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Подача топливного насоса |
| 22 | 20 | Блок управления двигателем |
| 23 | 30 | Электропитание электромагнитного клапана ABS / ESP |
| 24 | — | Не используется |
| 30 | 15 | Передние противотуманные фары |
Панель приборов
Расположение предохранителей в блоке предохранителей на приборной панели (2011-2012 (Великобритания))
-
Схема трансмиссии ssangyong actyon
-
Почему глохнет машина на холостом ходу ваз 2112 инжектор 16 клапанов
-
B1826 ошибка toyota corolla
-
Как проверить вазовский стартер
- Схема деталей шевроле круз
Все по теме Электросхема центрального замка Citroen Jumper
. говнище вазовское, как эти косяки накаляют, кого . не сделали металическую её ис самого сраного дешёвого метала даже хватило бы и навечно было бы.
посмотрев это видео заменил подшипник и запрессовал стопорное кольцо без термоусадки,спустя 20т.км.кольцо слетело и начало гулять по валу,а так-как у меня нет промежуточной втулки то кольцо повредило уплотнительную манжету!чп заметил после появления запаха горелой трансмиссионки с глушителя
Здравствуйте,скаж ите куда смотреть? Икстрейл 31.2008г. При езде прямо как-бы подкусывает руль(подруливаешь когда на дороге) вроде,как нет люфта совсем! Может ли,что прошлый хозяин перетянул рейку перед продажей? Как проверить? Или это эур?
добрый день как определить какие ролики ставить 57мм или 60 и натяжной 70 или 73.Помпы все одинаковые?
Нихрена он не капризный! Нормальный мотор, очень технологичный! Если быть бараном и подчиняться сервисным центрам с их заменами масла в 10к, то будете только под машиной лазить! Когда вы уже жлобы запомните?! В Российских условиях и ГСМ масло раз в 5-7 тыс менять это необходимость! У меня этот мотор прошел 93 тыс, работал как часики, мягенько, ровненько, расход по городу 7,5л, трасса 5,9, зимой никогда так не гремел! Свечи менялись раз в 20 тыс, масло, каждые 6000км, вместе с промывкой инжектора и мотора Ликви Моли.
Походу раскоксовку залили в свечи старые вот она и не завелась, ты завел и насало выгорать раскоксовка
Чтоб определится с прицелом фар как я думаю необходима подъехать в плотную к стене определить центр машины по бамперу или шильдику,и замерить линейкой расстояние до середины фары.А потом уже отьехав на необходимое 3..5.. метра отмеряеш все это на стене?
Спасибо за видео,думал у меня колхоз с приводным ремнём,авто Пежо 307 1,6hdi и тоже стоит тупой ролик как у Вас.Интересно кто нибудь менял тупой ролик на натяжной? Кто поборол этот кривой механизм, поделитесь инфой.
Чиним и ремонтируем Все права защищеныСвязаться с нами
Руководство по техническому обслуживанию, ремонту и эксплуатации Citroen Jumper, Fiat Ducato и Peugeot Boxer с 1982 года выпуска.
Руководство на немецком языке по ремонту и техническому обслуживанию Citroen Jumper, Fiat Ducato и Peugeot Boxer 1994-2002 годов выпуска.
Руководство по ремонту и эксплуатации Citroen C25/Jumper, Fiat Ducato и Peugeot J5/Boxer 1982-2005 годов выпуска с бензиновыми и дизельными двигателями.
Руководство по ремонту и эксплуатации Citroen Jumper, Fiat Ducato и Peugeot Boxer с 1994 года выпуска с бензиновыми и дизельными двигателями.
Руководство по ремонту и эксплуатации Citroen Jumper, Fiat Ducato и Peugeot Boxer с 1994 года выпуска с бензиновыми и дизельными двигателями.
Руководство по эксплуатации и ремонту автомобилей Citroen Jumper, Peugeot Boxer и Fiat Ducato с 2006 года выпуска с дизельными двигателями объемом 2,2/2,3/3,0 л.
Руководство по эксплуатации и ремонту автомобилей Fiat Ducato, Citroen Jumper и Peugeot Boxer с 2014 года выпуска с дизельными двигателями объемом 2,2/2,3/3,0 л.
Подборка руководств по эксплуатации Citroen Jumper.
Руководство по эксплуатации, техническому обслуживанию и ремонту Citroen Jumper, Fiat Ducato и Peugeot Boxer с 2002 года выпуска с бензиновыми и дизельными двигателями.
Руководство по эксплуатации, техническому обслуживанию и ремонту Citroen Jumper, Fiat Ducato и Peugeot Boxer с 2006 года выпуска с бензиновыми и дизельными двигателями.
Руководство по эксплуатации, техническому обслуживанию и ремонту Citroen Jumper, Fiat Ducato и Peugeot Boxer с 2006 года выпуска.
Предохранители в салоне
В салоне ctroen jumper есть 2 блока с предохранителями.
Основной блок в приборной панели
Располагается с левой стороны, под защитной крышкой.
Схема вариант 1
Обозначение предохранителей
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии стоп-старт (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола Управление кондиционером Охранная сигнализация Хронотахограф Процессор выключателя АКБ Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS Датчик ASR Датчик CDS Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке Автомагнитола Переключатели на рулевом колесе Центральная и боковая панели управления Дополнительная панель управления Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф Процессор усилителя рулевого управления Кондиционер воздуха Фонари заднего хода Датчик воды в фильтре дизтоплива Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |
Схема
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола Диагностический разъем Сирена охранной сигнализации Органы управления системой программируемого подогрева Панель управления кондиционером воздуха Хронотахограф Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS Датчик ЕSР Выключатель фонарей стоп-сигнала Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности Автомагнитола Двигатель стеклоподъемника со стороны водителя -Охранная сигнализация Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф Регулятор скорости Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов Задние противотуманные фонари |
Отдельные реле могут крепится в нижней части блока.
Блок рядом с пассажирским сидением
Схема вариант 1
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема вариант 2
Обозначение схемы
| 1 | — |
| 2 | Реле прикуривателя |
| 3 | Реле габаритов |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Реле Меган 2
Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.
Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.
Топливный насос
Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.
Реле стартера
Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.
Реле дворников
Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.
Реле стеклоподъемника
Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.
Стеклоочиститель
Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.
Блок под капотом
В моторном отсеке он находится почти около боковой стойки и закрыт защитной крышкой.
Общая схема
Описание предохранителей вариант 1
| № | А | Назначение |
| 1 | 40 | Блок питания системы АВS/ ЕSР |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания |
| 4 | 20 | Горелка системы программируемого подогрева |
| 5 | 20/ 50 | Реле органов управления системы программируемого подогрева |
| 6 | 40/ 60 | Электр овентилятор системы охлаждения (большая частота вращения) |
| 7 | 40/ 50/ 60 | Электро вентилятор системы охлаждения (малая частота вращения) |
| 8 | 40 | Кондиционер воздуха |
| 9 | 20 | Насос омывателя ветрового стекла |
| 10 | 15 | Звуковой сигнал |
| 11 | 15 | ЭБУ и реле системы предподогрева дизеля |
| 14 | 7,5 | Фара дальнего света правая |
| 15 | 7,5 | Фара дальнего света левая |
| 16 | 7,5 | ЭБУ двигателя |
| 17 | 10 | ЭБУ двигателя |
| 18 | 7,5 | ЭБУ двигателя |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | 20 | ЭБУ двигателя |
| 23 | 30 | Цепь электропитания клапанов системы АВS/ЕSР |
| 24 | 7,5 | Блок управления зеркалами |
| 30 | 15 | Передние противотуманные фары |
Описание предохранителей вариант 2
| № | А | Назначение |
| 1 | 40 | Питание насоса системы ABS |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания – Стартер |
| 4 | 20 | Подогрев дизтоплива |
| 5 | 20/ 50 | Вентиляция салона с дополнительным программируемым обогревом (+ АКБ) |
| 6 | 40/ 60 | Вентилятор салона, максим. скорость (+ АКБ) |
| 7 | 40/ 50/ 60 | Вентилятор салона, миним. скорость (+ АКБ) |
| 8 | 40 | Вентилятор салона (+ ключ) |
| 9 | 15 | Задняя розетка 12 В (+ АКБ) |
| 10 | 15 | Звуковой сигнал |
| 11 | – | Не используется |
| 14 | 15 | Передняя розетка 12 В (+ АКБ) |
| 15 | 15 | Прикуриватель (+ АКБ) |
| 16 | – | Не используется |
| 17 | – | Не используется |
| 18 | 7,5 | Процессор двигателя (+ АКБ) |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя стекол/фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | – | Не используется |
| 23 | 30 | Электромагнитные клапаны системы ABS |
| 24 | 7,5 | Дополнительная панель управления – Складывание наружных зеркал заднего вида (+ ключ) |
| 30 | 15 | Подогрев наружных зеркал заднего вида |
предохранители отвечающие за прикуриватель
В центре блока размещены реле:
- Реле дальнего света фар
- Реле звукового сигнала
- Реле электромагнитной муфты компрессора кондиционера
- Реле электродвигателя вентилятора отопителя
- Реле системы управления двигателем
- Реле топливного насоса
- Реле противотуманных фар
- Реле насоса омывателя лобового стекла
- Реле очистителя/омывателя фар.
Двигатель Peugeot Boxer фургон и микроавтобус
Моторная гамма нового автомобиля состоит из одного дизельного агрегата 2.2 л. с хорошими тех. характеристиками. Но мощность в 2-х версиях – 130 «кобыл» и 150 «кобыл». Также есть и 3.0 л. дизельная установка, мощность которой достигает 180 «кобыл», но в реальности этой комплектации нет в продаже. Трансмиссия тоже одна – шести диапазонная «механика», автоматической КПП не существует.
Первый мотор – 2.2 HDi, мощность 130 «лошадей» при 3500 оборотов в минуту, предельный крутящий момент – 320 Ньютон на метров при 2000 оборотов в минуту, коробка скоростей – шести скоростная механика, разгон – 15.2 секунды, средний расход горючего – 7.4 литра. Предельная скорость – 155 километров в час.
Фланговый двигатель – 2.2 HDi, мощность – 150 «кобыл» при 3600 оборотов в минуту, предельный крутящий момент – 355 Ньютон на метров при 2100 оборотов в минуту, коробка скоростей – шести скоростная механика, разгон – 13.9 секунд, средний расход горючего – 7.6 литров. Предельная скорость – 162 километра в час.
Отзывы о подвеске во всемирной сети хорошие, это благодаря тому, что машина оснащается прочным подрамником и улучшенному креплению амортизаторов.
Подвеска спереди – целиком независимая, на стойках Макферсон, подвеска сзади – на рессорах, с поперечной балкой. Тормозная система дисковая, спереди с вентиляцией.
Неисправности предохранителей
Предохранители в автомобиле Citroen Jumper играют важную роль в обеспечении безопасности и надежности электрической системы. Они предназначены для защиты от перегрузки и короткого замыкания, что может привести к серьезным повреждениям или поломкам.
Однако, как и любые другие компоненты автомобиля, предохранители могут выходить из строя. Вот некоторые из наиболее распространенных неисправностей, связанных с предохранителями:
1. Сгоревший предохранитель
Если предохранитель сгорел, это означает, что в электрической цепи произошло короткое замыкание или перегрузка. Чтобы исправить проблему, следует заменить выгоревший предохранитель на новый.
2. Перегоревшая лампочка
Иногда причиной перегрева или сгорания предохранителей может быть перегоревшая лампочка. В этом случае необходимо заменить лампочку на новую и проверить работу электрической цепи.
3. Ошибочное подключение
Неправильное подключение проводов или подключение неподходящего оборудования может привести к перегрузке электрической цепи и выходу из строя предохранителей. Рекомендуется тщательно проверить подключение и убедиться, что все провода подключены правильно.
4. Коррозия или окисление контактов
Коррозия или окисление контактов предохранителей может привести к плохому контакту и неправильной работе электрической системы. Если заметна коррозия или окисление, рекомендуется очистить контакты или заменить предохранители на новые.
В случае неисправности предохранителей рекомендуется обратиться к специалисту или автосервису для проведения диагностики и ремонта электрической системы автомобиля Citroen Jumper.
Визуальная часть
Сразу мы замечаем полноценную переработку внешности, нет отдельно измененных частей, все новое. Перед выделен выпуклыми формами, придающими мускулистости. Установлена крупная головная оптика опционально на ксеноновой начинке и диодных габаритах. Массивный бампер не окрашивается в цвет кузова, внизу дополняется круглыми противотуманками.
Сбоку особенно спереди выделяются большие расширения колесных арок, образованные бампером. Задняя арка Ситроен Джампер (2) меньших габаритов. Выделить можно глубокую вдавленную линию в центре и широкий черный молдинг между арками.
Сзади мощность подчеркивается вертикальными фарами. Формы преимущественно прямые. Бампер сделан с ровной платформой для удобства погрузки вещей в багажный отсек. Здесь две двери, сначала необходимо открыть одну за массивную ручку, после сбоку другой ручкой открыть вторую дверь. Предусмотрена блокировка замков через кнопку в салоне. Двери открываются на 180 градусов, либо на 270 за дополнительную плату.
VOLVO (Вольво) FH 12FH 16 LHD сервисный мануал по ремонту и электросхемы
Категории раздела
Статистика
- Онлайн всего: 1
- Гостей: 1
- Пользователей:
MANнаходящийся на сайте материал для ремонта грузовых автомобилей МАН25. MAN TGA Руководство по эксплуатации инструкция по применению
26. ремонт механизмов отбора мощности автомобилей MAN Steyr AG27. ремонт коробки передач машин MAN фирмы 16 S 2221 TO ECOSPLIT, ZF,
30. расположение датчиков на двигателе MAN
31. Бортовой компьютер MAN TGA как читать ошибки
32. WABCO системы EBS D для прицепов, электросхемы
33. MAN TGA управления запуском стартера электросхема
34. диагностика MAN по блинк кодам SISCAS
35. ECAS MAN TGA флеш (блинк) коды,электросхема
36 MAN EDS MS5 электросхема и диагностические коды
37. MAN TG-A коды ошибок ZBR 2 и электрические схемы на русском языке
38. ощибки FMI MAN TGA
39 EDC7 Common-rail Коды неисправностей блоков управления двигателями MAN
40 Коды неисправностей бортового компьютера (ZBR) MAN TGA
41 Коды неисправностей автомобильного компьютера (FFR) MAN TGA,
42 Коды неисправностей блоков управления двигателями (EDC) MAN TGA
Главная » Файлы » Мои файлы
VOLVO (Вольво) FH 12FH 16 LHD сервисный мануал по ремонту и электросхемы
07.01.2014, 18:23
VOLVO (Вольво) FH 12FH 16 LHD сервисный мануал по ремонту и электросхемы
описание электрические схемы всех узлов,
расположение компонентов (предохранителей, реле, блоков управления, переключателей, датчиков, соленоидов, моторчиков, диагностическая информация,инструкции по выявлению и устаранению неисправностей,
- распиновка монтажного блока,
- расположение прокладки жгутов проводки,
- расположение исполнительных устройств,
распиновка всех штекерных соединений
размер 3.3 мегабайта. страниц 132
СКАЧАТЬ VOLVO FH12 FH16 1 версии электрическая схема. вот с таким блоком предохранителей
скрин страницы из электрической схемы
VOLVO FH 12FH 16 LHD a service manual on repair and electroschemes
description
electric circuits of all knots,
raspinovka of the assembly block,
arrangement of laying of plaits of conducting,
arrangement of actuation mechanisms and sensors,
raspinovka of all shtekerny connections
the size is 3.3 megabytes. pages 132
Категория: Мои файлы | Добавил: автоэлектрик
Citroen Jumper (2006-2018) — схема предохранителей
Год выпуска: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 2017, 2018.
Предохранители прикуривателя (розетки) — это предохранители № 33 (задняя розетка на 12 В), F44 (передняя розетка на 12 В) в блоке предохранителей на приборной панели и предохранитель № 56 (розетка на 12 В для заднего пассажира) в блоке предохранителей в блоке предохранителей. столб двери. В британской версии — предохранитель № 56 (розетка на 12 В на заднем пассажире) в блоке предохранителей в стойке двери и предохранители № 9 (розетка на 12 В сзади), № 14 (розетка на 12 В спереди. ) и №15 (прикуриватель) в блоке предохранителей в моторном отсеке.
Пассажирский салон
Автомобили с левым рулем: Блок предохранителей расположен в стойке двери переднего пассажира (с правой стороны).Автомобили с правым рулем: Блок предохранителей находится в стойке двери водителя (с правой стороны).
Моторного отсека
Снимите гайки и наклоните коробку, чтобы получить доступ к предохранителям.
2008 г.
Панель приборов
Назначение предохранителей в блоке предохранителей приборной панели (2008 г.)
Регулировка фары по высоте.
Датчик воды в дизельном топливе.
Программируемое управление дополнительным обогревом.
заднее стекло (левая сторона), зеркало (сторона пассажира)
заднее стекло (правая сторона), зеркало (сторона водителя)
Электромотор стеклоподъемника водителя;
Органы управления на панели приборов.
Задние противотуманные фары.
Моторного отсека
Предохранители в моторном отсеке (2008 г.)
| Номер | Амперы | Описание |
|---|---|---|
| 1 | 40 | Электропитание насоса ABS / ESP |
| 2 | 50 | Блок предварительного подогрева дизельного топлива |
| 3 | 30 | Выключатель зажигания |
| 4 | 20 | Программируемая горелка дополнительного нагрева |
| 5 | 20 | Программируемое реле для управления дополнительным обогревом |
| 6 | 40/60 | Узел вентилятора (высокая скорость) |
| 7 | 40/50 | Узел вентилятора (низкая скорость) |
| 8 | 40 | Кондиционирование воздуха |
| 9 | 20 | Насос омывателя лобового стекла |
| 10 | 15 | Рог |
| 11 | 7,5 | Дизельный отопительный агрегат и реле |
| 14 | 7,5 | Правая фара дальнего света |
| 15 | 7,5 | Левая фара дальнего света |
| 16 | 7,5 | Блок управления двигателем |
| 17 | 10 | Блок управления двигателем |
| 18 | 7,5 | Блок управления двигателем |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Подача топливного насоса |
| 22 | 20 | Блок управления двигателем |
| 23 | 30 | Электропитание электромагнитного клапана ABS / ESP |
| 24 | — | Не используется |
| 30 | 15 | Передние противотуманные фары |
Панель приборов
Расположение предохранителей в блоке предохранителей на приборной панели (2011-2012 (Великобритания))
-
Замена клапана вентиляции картерных газов пежо 308
-
Проблемы с тормозами пежо 206
-
Замена кпп ситроен ксантия
-
Доработки рено сандеро степвей 2
- P1327 ошибка пежо 206
