Газ 3102 предохранители распиновка

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

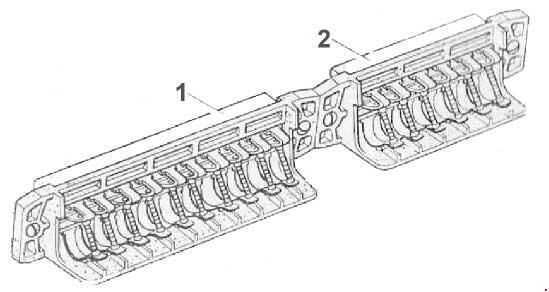

Схема

Назначение

1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
3. 40 А цепи питания освещения и световой сигнализации автомобиля;
4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

Блок реле

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

1. реле электро вентилятора радиатора системы охлаждения двигателя,
2. реле системы впрыска топлива,
3. реле электро вентилятора кондиционера,
4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода.

Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего.

Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными.

А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п.

Что до других задач реле бензонасоса, то их довольно много:

• Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
• Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
• Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
• На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

1. Попав в салон, водитель включает зажигание;
2. Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
3. Топливный насос отключается, о чем свидетельствует щелчок реле;
4. Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
5. Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

ГАЗ 31105 / 3102 предохранители и реле

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102 «волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
2. Устарелость конструкции с точки зрения пассивной безопасности;
3. Плохая стойкость кузова к коррозии;
4. Отсутствие функций комфорта.

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105. Среди ее особенностей следует отметить:

1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
2. Электронную педаль дроссельной заслонки;
3. Новую панель приборов, переделанную под требования безопасности;
4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
5. Новые передние фары и задние фонари;
6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

( 2 оценки, среднее 4 из 5 )

Полезные советы по установке реле фар ГАЗ 3102

Установка реле фар ГАЗ 3102 может быть довольно простой процедурой, но требует некоторых знаний и навыков. В данной инструкции мы расскажем вам о нескольких полезных советах, которые помогут вам правильно установить реле фар на вашем автомобиле.

1. Выберите подходящее место для установки реле:

• Реле фар ГАЗ 3102 обычно устанавливается в моторном отсеке автомобиля, рядом с блоком предохранителей.
• Выберите место, где реле будет надежно закреплено и не будет мешать другим элементам автомобиля.

2. Подготовьте необходимые инструменты:

• Для установки реле фар вам может потребоваться набор инструментов, такой как отвертка, гаечные ключи и проводники.
• Убедитесь, что у вас есть все необходимые инструменты, прежде чем начинать установку.

3. Отключите аккумулятор:

• Перед установкой реле фар ГАЗ 3102 рекомендуется отключить аккумулятор автомобиля, чтобы исключить возможность поражения электрическим током или повреждения электрической системы.
• Отсоедините отрицательный провод от аккумулятора с помощью гаечного ключа.

4. Подготовьте проводку:

• Перед установкой реле фар необходимо подготовить проводку.
• Определите, какие провода отвечают за фары вашего автомобиля, и подготовьте новые провода для подключения к реле.
• Убедитесь, что провода достаточно длинные, чтобы достичь реле и не подвергались повреждениям.

5. Подключите реле к проводам:

• Следуйте инструкции по подключению, которая поставляется вместе с реле фар ГАЗ 3102.
• Подключите необходимые провода к реле, следуя схеме подключения.

6. Закрепите реле фар:

• После того, как вы подключили все провода к реле, закрепите реле на выбранном вами месте.
• Убедитесь, что реле надежно закреплено и не двигается при движении автомобиля.

7. Проверьте работу фар:

• После завершения установки реле фар ГАЗ 3102 подключите отрицательный провод к аккумулятору.
• Включите фары и убедитесь, что они работают нормально.

Следуя этим полезным советам, вы сможете правильно установить реле фар ГАЗ 3102 на своем автомобиле и наслаждаться надежной работой фар в любое время суток.

Норма расхода какие цифры заверил производитель

Линейка силовых агрегатов «Волга» включает в себя пять различных сборок с рабочим объёмом от 2.3 до 2.5 литров. Наиболее популярными стали версии авто с легендарным 402-м движком, которым оснащали не только автомобили семейства «Волга», но и семейства «Газель», микроавтобусы «Латвия». Мощность двигателя составляет 100 лошадиных сил, что позволяет транспортному средству развивать скорость 100 км/ч за 15 секунд. Для того времени это был действительно выдающийся показатель. Спустя некоторое время ГАЗ-3110 стали комплектовать инжекторным ЗМЗ-406.

Официальная норма расхода топлива в городском/загородном цикле:

• ЗМЗ-402 – 13/9 литров;
• ЗМЗ-4021 – 12/8 литров;
• ЗМЗ-406 – 11.5/7.5 литров.

ЗМЗ-4021 характеризуется меньшей мощностью – 90 лошадиных сил. За счет технических преобразований 2.4-литровый мотор стал потреблять меньшее количество бензина, однако официальная норма всё также была на довольно высоком уровне, что не устраивало многих отечественных водителей. Турбо дизельные силовые агрегаты ГАЗ-560 и ГАЗ-5601, выпускаемые по лицензии «Stery», были менее популярными. Недоверие людей к качеству дизтоплива наложило свой отпечаток на количестве продаж модификаций ГАЗ-3110 с дизелем под капотом. За счет небольшого уровня потребления солярки – 8 литров по городу, небольшой спрос на них всё же был.

Питание топливного насоса и схемы

К сожалению, проблемы в работе топливной системы возникают и на современных инжекторах, модернизированных, казалось бы, до предела. Линия, передающая напряжение от аккумуляторной батареи до насоса нуждается в заботе так же, как и другие системы автомобиля.

Проблема с питанием: просадка

Случается, что некоторые автомобилисты решают поставить мощный бензонасос. Таким образом, они модернизуют систему, однако забывают о главном. Увеличение мощности скажется в первую очередь на расходе топлива и электроэнергии.

По закону физики величина расходуемого тепла в проводнике находится во власти показателя напряжения и импеданса. Чем выше значение тока и импеданс, тем больше проводник подвергается нагреву. А говоря точнее, тем больше энергия расходуется впустую и снижается КПД.

Величина импеданса определяется сечением проводника. Чем оно больше, тем ниже импеданс. Проводником в случае с топливной системой выступает проводка. На штатном обычном бензонасосе она с нормальным, небольшим сечением. Оно достаточно для нормального функционирования устройства, тока ему хватает. И ставить проводку с большим сечением экономически невыгодно, и ничем не обосновано.

Можно проверить напряжение на выводах источника и самого потребителя. Линия питания топливной системы автомобиля начинается с аккумулятора и заканчивается на насосе. Поэтому снять показатели тока надо с клемм АКБ и фишек электронасоса.

Делать это рекомендуется на заведённом моторе, сразу. Обычно получается такая картина: на АКБ 13,6 В, на фишках насоса – 12,5 В. Получается падение в режиме ХХ, когда ещё потребление насосом горючего не слишком высокое. А что будет, если увеличатся обороты двигателя. Естественно, повысится потребление. Насколько сильно зависит производительность от тока можно посмотреть на графике.

При проседании напряжения, к примеру, на один вольт, производительность насоса упадёт на целых пятнадцать процентов от номинального своего значения. Чем выше потребляемость, тем всё становится намного хуже.

Все процессы взаимосвязаны. Так, если проседает его производительность, то одновременно падает давление, обедняется ТВС, вырастает температура, изменяется скорость сгорания смеси. Одним словом, одно, казалось бы, незначительное проседание напряжения способно привести к ряду проблем, которые в итоге выливаются в детонацию и сработку поршней двигателя.

Если посмотреть внимательно на график, то можно заметить, что потребляет бензонасос ток в ампераже 14-15. Штатный предохранитель потребляет 7,5 ампер. Получается, что элемент может в любой момент сгореть, даже в дороге.

Так что, для бензонасоса нужны другие провода. Однозначно, хватит с сечением и на шесть квадратов. Обязательно установить реле, управление которым доверить стоковой проводке.

Сложность установки толстых проводов может быть связана с родной фишкой. Она не позволит запихать шесть квадратов вместо двух, поэтому надо прикупить заодно и клеммы, обжимая ими возможное сечение. Уже непосредственно к клеммам подключать толстый кабель.

После такой переделки можно осуществить проверку заново. Если всё было сделано правильно, то на выходах аккумулятора прибор покажет 13,7 В, а на насосе – 13,6. Потребление и отдача практически одинаковы, в режиме увеличения оборотов двигателя за критическую просадку можно не беспокоиться.

Внешняя проводка

Питание на бензонасос проверяется либо специальным измерительным прибором, либо самодельным. В качестве последнего может стать обычная 12-вольтовая лампочка, на которую подаётся сигнал с внешнего разъёма бензонасоса. Если после включения зажигания индикатор загорается, это свидетельствует о нормальном состоянии питания, если нет – во внешних цепях проблема.

Однако загорание индикатора вовсе не значит, что всё в порядке с внутренними контактами. По этой причине рекомендуется осуществить их полноценную диагностику.

Тестирование внешней проводки подразумевает поочерёдное подключение плюса и минуса насоса. Таким же способом осуществляется проверка реле бензонасоса. Например, вот как диагностируется проводка. Минусовая клемма соединяется с массой (любой частью кузова автомобиля), затем включается зажигание. Если индикатор загорается, значит, в минусовом проводе имеется обрыв или неисправен контакт. Если не загорается, возможна проблема с плюсом.

Реле бензонасоса змз 406 инжектор

Машина при движении на большой скорости заглохла и не заводится. Стартер крутит, а ответа ноль. После долгих мучений автомобиль все-же завелся, но в движении машина дергается, троит, не тянет, а через какое-то время глохнет. Такое очень часто проявляется в жаркую погоду на трассе. Причин может быть несколько: -перегрелся бензонасос, -не срабатывает регулятор давления топлива РДТ(то-же перегрев), что приводит к повышенному давлению в топливной системе, -обрыв на датчике коленвала,

Для решения этих проблем можно попробовать несколько действий. 1. Ключом зажигания включить топливный насос, до полной обработки, три раза. 2. Нажать педаль акселератора в пол и включить замок зажигания на старт. 3. Под капотом, снимешь один из бензиновых шлангов(предварительно подготовить пустую емкость для слива топлива). Нельзя, что-бы бензин попал на выпускной коллектор, может произойти возгорание. Шланг снимаем с трубки постепенно, спуская таким образом лишнее давление. Регулятор давления топлива должен держать на х.х. 2,7атм., а при перегазовке до 3 атм. Если РДТ будет держать 4 атм. и выше, то ЭБУ может отключить форсунки из-за слишком богатой смеси и слишком высокого давления.

Проверить РДТ можно обычным насосом для подкачки шин. Сброс воздуха на 3-х атмосферах, говорит о нормальной работе РДГ. (показать видео измер.давл.) 4. Водой или холодной тряпкой охладить топливный насос. 5. Если не слышно работу насоса, то возможно к нему не подходит питание или сгорел предохранитель номер 9 в правом блоке предохранителей.

Возможно не работает реле и не подает напряжение на ЭБН. В таком случае снять реле, оно находится в правой задней части подкапотного пространства, блока реле-управления двигателем. Реле может быть коричневым или оранжевым. Замкнуть контакты «30» и «87». Если насос заработает то заменить реле ЭБН. В противном случае проверить зелено фиолетовый провод на ЭБН. При целостности провода заменить насос.

Можно проверить работоспособность самого реле включения ЭБН: а) Проверяем предохранитель №9 и #10, в правом блоке предохранителей. б)Снимаем реле в)замеряем напряжение на контакте «+30» и «-85» U=12v г) Если нет напряжения то замеряем на «+30» и массе автомобиля. При наличие U=12v необходимо проверить не оборван ли провод (коричнево-зеленый и красный) 6. Проверить на обрыв датчик положения коленвала. Это единственный датчик, при неисправности которого машина не заводится.

P/S Совет. Наши топливные шланги лучше не брать. Покупайте т.ш. «СИМПИРИТ». Эти шланги очень долго ходят, их применяют так-же для газового оборудования.

Стартер не крутит

Если при включении зажигания тухнут приборы (зажигание берет на себя порядка 100 ват), то причин может быть несколько: 1.Плохая масса на двигателе. Можно проверить включением света в салоне или габаритов, а затем нажать на гудок. Свет совсем потухнет или станет тусклым. В этом случае можно попробовать кинуть массу с АКБ на двигатель и на кузов. 2.Севший аккумулятор. 3.Плохой контакт на клеммах аккумулятора.

Тяговое реле включается, а стартер не вращается

— подгорели контакты выключателя стартера на тяговом реле. — износ щеток стартера. — износ втулок стартера. — вышла из строя обмотка статора.( видео как горит обмотка записать) — вышла из строя обмотка якоря или прогорели дорожки на коллекторном узле. фото или видео — Очистить и протянуть клеммы аккумулятора. — с другой стороны плюсового провода очистить клеммный наконечник стартера, предварительно отключив клемму на АКБ и проверить затяжку.

Если причина в неисправности втягивающего реле стартера, то можно при включенном зажигании перемкнуть напрямую контакты стартера отверткой.

Вышло из строя реле стартера.

Не путать с тяговым реле находящимся на стартере. Реле стартера на 406 ЗМЗ находится в блоке реле возле левой ноги водителя и имеет маркировку 711.3747-01. Снять пластиковую накладку около левой ноги, увидите блок реле. Реле стартера размещено чуть ниже реле переключения света РС711. Там 7 реле, 4 маленьких, 3 больших, к одному из маленьких подходит масса проводом у которого посередине разъём папа-мама, вот оно и есть реле стартера. На реле стартера подходит три провода 1 толстый фиолетовый, и 2 тонких серый и оранжевый.

Вышел из строя замок зажигания.

Отсоединить провода от замка и соединить их на прямую, предварительно выявить по эл. схеме нужные провода, как правило это 30 и 50. На 30 подается плюс с АКБ, а c 50 уже идет на катушку реле стартера. Возможен вариант доработки с установкой отдельной кнопки(на удержание) в этот разъем.

Ремонт ГАЗ Волга (31105) : Реле топливного насоса

1. Руководства по ремонту
2. Волга 31105 2004-2009
3. Реле топливного насоса

Реле топливного насоса установлено в подкапотном пространстве на том же кронштейне, что разъем диагностики и главное реле.

Вам потребуется торцовый ключ (головка) «на 10».

1. Выключите зажигание и снимите «минусовую» клемму аккумуляторной батареи.

2. Выверите болт крепления и снимите реле.

3. Снимите колодку проводов с выводов реле.

4. Устанавливайте реле в последовательности, обратной снятию.
