Где расположен блок предохранителей в салоне Emgrand EC7
Чтобы найти монтажный блок достаточно с помощью пластиковой лопатки, либо отвертки с тонким жалом открыть боковину торпеды и там можно увидеть монтажный блок. Открывается она достаточно легко, а вот доставать из нее предохранители не очень удобно.
Расшифровка предохранителей в салоне Geely Emgrand EC7
- 1 Фонарь заднего хода 10A
- 2 Система ABS 10A
- 3 Двигатель 10A
- 4 Подушка безопасности 10A
- 5 Розетка доп. оборудования 15A
- 6 Предохранитель прикуривателя Geely Emgrand EC7 15A
- 7 Люк с электроприводом 10A
- 8 Стеклоочиститель ветрового стекла 20A
- 9 Щиток комбинированных приборов 10A
- 10 BCM10A
- 11 Задний стеклоочиститель 10A
- 12 Катушка зажигания 15A
- 13 Радио 15A
- 14 Задний противотуманный фонарь 10A
- 15 Сирена 10A
- 16 Компрессор 10A
- 17 Люк крыши 30A
- 18 Подогрев зеркала заднего вида 10A
- 19 Клаксон 10A
- 20 Стоп-сигнал 10A
- 21 Защита батареи 15A
- 22 Габаритный огонь 10A
- 23 Замки 20A
- 24 Бортовая система диагностики 10A
- 25 Аварийная световая сигнализация 10A
- 26 Выключатель переднего освещения 10A
Таким образом предохранитель прикуривателя находится под номером 6. Установлен красный предохранитель мощностью 10А. Тип предохранителя Mini с ножками. Продаются они как правило в комплектах, но в некоторых магазинах можно встретить и поштучно.
- MINI набор из 10шт M310 от 80 руб.
- Маяк Mini набор APF-190-BL 10шт от 45 руб
- Alca Mini набор из 10 шт 670 000 от 60 руб
- AVS mini набор из 10 шт 43733 от 30 руб
- Вымпел mini из 10 шт 5128 от 30 руб
Как вариант можно приобрести набор предохранителей, в котором по 2 каждого типа и специальный пинцет для того, чтобы удобно доставать старый предохранитель.
Достаем сгоревший предохранитель с помощью пинцета или тонких щипцов и производим замену на новый.
Share the post «Предохранитель прикуривателя Geely Emgrand EC7»
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
Схема электрическая Geely Emgrand EC7
#1
3 846 сообщений
- Город: Волгодонск
- Имя: Антон
- Мой авто: Другой
Наиподробнейшая схема электрическая Geely Emgrand EC7 на русском языкев PDF на 346 страницах
Огромное спасибо Максиму (mak-mak) за перевод эл.схемы на русский язык
В личку не советую, не консультирую! Задавайте вопросы в соответствующих темах форума «Город Счастья» строительная компания Волгодонск
2 674 сообщений
#3
7 858 сообщений
- Город: Воронеж
- Имя: Анатолий
- Мой авто: Emgrand EC7-RV
- Год выпуска: 2012
- Объем двигателя: 1.8
- Трансмиссия: МКПП
- Автомобили из гаража:
- Geely Emgrand EC7 RV (2012)
Вот ссылка на одну книгу http://www.geely-clu. ec7-na-russkom/ Потом, если кликнуть по надписи Джили Эмгранд ЕС 7, то множество инструкций и руководств. И на английском тоже. Кажется и электросхема оттуда.
Ко всем с Уважением. Воронежская ветка. Всё о чём я говорю на форуме это моё личное мнение и никому не навязывается. Воронежские встречи фото http://www.geely-clu. sort_order=desc Мой авто в гараже http://www.geely-clu. emgrand-ec7-rv/
#4
3 616 сообщений
- Город: Белгород
- Имя: Евгений
- Мой авто: Другой
- Трансмиссия: МКПП
- Автомобили из гаража:
- Geely Emgrand EC7 RV (2013)
Так как выложенная схема имеет неточности в переводе, то выкладываю схему на английском
Владел Geely Emgrand EC7-RV 1.8 Luxury 2013 г. — 2021 г.https://avto.pro/catalog/ — запчасти без посредников
#5
6 сообщений
- Город: Краснодар
- Имя: Михаил
- Мой авто: Emgrand EC7
- Год выпуска: 2014
- Объем двигателя: 1.8
- Трансмиссия: МКПП
приветик а ты не в курсе что за разъёмы висят у нас под капотом где передний бампер не подключённые не к чему! извиняюсь если не в тему пишу
#6
7 858 сообщений
- Город: Воронеж
- Имя: Анатолий
- Мой авто: Emgrand EC7-RV
- Год выпуска: 2012
- Объем двигателя: 1.8
- Трансмиссия: МКПП
- Автомобили из гаража:
- Geely Emgrand EC7 RV (2012)
Это должен быть разъём подключения внешнего датчика температуры воздуха авто с климат-контролем.
Ко всем с Уважением. Воронежская ветка. Всё о чём я говорю на форуме это моё личное мнение и никому не навязывается. Воронежские встречи фото http://www.geely-clu. sort_order=desc Мой авто в гараже http://www.geely-clu. emgrand-ec7-rv/
#7
64 сообщений
- Город: Уфа
- Имя: Сергей
- Мой авто: Emgrand EC7
- Год выпуска: 2013
- Объем двигателя: 1.8
- Трансмиссия: МКПП
Так и есть. Это разъем датчика внешней температуры. Эти концы в левой кик панели заканчиваются. Я его подключал, когда климат себе ставил.
#8
15 сообщений
- Город: Нефтегорск
- Имя: Диман
- Мой авто: Emgrand EC7
- Объем двигателя: 1.5
- Трансмиссия: МКПП
А есть у кого нибудь схемка на Emgrand 7 FE-3 модель 2016 года, та где безключевой запуск?
#9
3 сообщений
- Город: Старый Оскол
- Имя: Андрей
- Мой авто: Emgrand EC7
Подскажите пожалуйста может у кого было такое! Иногда, поворачивая ключ в замке зажигания почему то стартер не крутит, а все электрооборудование работает. буквально через пару тройку минут пробую сделать тоже самое, и стартер уже крутит, машина заводится.
3 сообщений
- Город: Старый Оскол
- Имя: Андрей
- Мой авто: Emgrand EC7
Не могу понять, может какая — нибудь защита на что — нибудь стоит?
Количество пользователей, читающих эту тему: 0
0 пользователей, 0 гостей, 0 анонимных
- Изменить стиль
- IP.Board
- IP.Board Mobile
- Subway
- Privacy Policy
- Помощь
Источник
Трансмиссия
- Снять вилку сцепления Джилли Емгранд Х7 своими руками
- Поменять воздушный фильтр Джили Emgrand X7
- Как поменять датчик скорости Джилли Емгранд Х7 своими руками
- Как заменить диск сцепления Джили Emgrand X7 своими руками
- Установка коробки передач Джилли Емгранд Х7
- Установка крестовины карданного вала Geely Емгранд Х7
- Как заменить масло в коробке передач Джили Емгранд Х7 своими руками
- Поменять масляный фильтр Джилли Емгранд Х7
- Заменить наружную гранату Geely Емгранд Х7 своими руками
- Как снять педаль сцепления Geely Emgrand X7
- Как поменять привод спидометра Джилли Emgrand X7
- Поменять пыльник внутреннего шруса Джили Emgrand X7 своими руками
- Ремонт пыльника на гранате Geely Emgrand X7
- Как поменять пыльник наружного шруса Джили Емгранд Х7
- Как заменить рычаг переключения передач Джилли Емгранд Х7
- Как поменять салонный фильтр Джили Емгранд Х7 своими руками
- Как заменить сальник заднего моста Джили Emgrand X7
- Как заменить сальник коробки передач Geely Емгранд Х7
- Ремонт сальника кпп Джили Emgrand X7 своими руками
- Как заменить сальник полуоси Джили Емгранд Х7
- Установка сальника привода Джилли Emgrand X7
- Как поменять сальник редуктора Джили Емгранд Х7
- Поменять топливный фильтр Джилли Emgrand X7
- Замена троса сцепления Geely Emgrand X7 своими руками
- Как заменить фильтр акпп Geely Emgrand X7
- Установка фильтра двигателя Джили Emgrand X7
- Как заменить фильтр кондиционера Geely Emgrand X7 своими руками
- Снятие цилиндра сцепления Джили Emgrand X7
Из личного опыта
Вот так чтобы прямо встать колом у меня была всего одна ситуация. Когда перегорел предохранитель бензонасоса. Было это на инжекторной ВАЗ 21074. Позвонил другу, он подсказал, что искать мне его нужно под бардачком.
Благо с собой был набор запасных Взял и сам поменял. Через какое-то время со мной это случится повторно в мороз. Сами понимаете каково это замерзать в пути. Опять взял и поменял. Благо был с собой запасной.
Когда уже продал машину это случилось у другого владельца в 3-ий раз. Он мне позвонил. Я ему подсказал где и какой предохранитель посмотреть.
Больше таких ситуаций не было. Перегорали второстепенные: свет в салоне, прикуриватель, на фарах или вроде того.
Конечно, критично, когда и прикуриватель перегорает. Поскольку сегодня это всевозможные зарядки, начиная со смартфона. Но опять же залез в Интернет, посмотрел схему, достал запасной и поменял.
Не пренебрегайте контактами предыдущих владельцев авто. Они зачастую знают про авто много полезного из предыдущего опыта.
Сигнал экстренного торможения
При резком торможении для предупреждения водителей, движущихся сзади, дополнительно к сигналу торможения включается аварийная сигнализация. Сигнал отключается после отпускания тормоза.
Скорость более 45 км/час
Нажатие на педаль тормоза
Превышение заданного порога замедления
Не знаю насколько полезна и вообще нужна ли такая функция? Хотя почему бы и нет, ведь часто аварии происходят по тому, что позади идущий водитель, видя сигнал тормоза, думает что ты просто притормаживаешь. И поэтому не спешит сам нажимать на тормоз, а продолжает ехать с прежней скоростью, надеясь что и вы сейчас продолжите движение как ни в чем ни бывало.
А вы раз. и встали . И получили удар в задний буфер обмена ударами…
Блок под капотом
Под капотом мазда сх 7 предусмотрены два блока: (1) главный блок предохранителей и реле и (2) дополнительный блок реле.

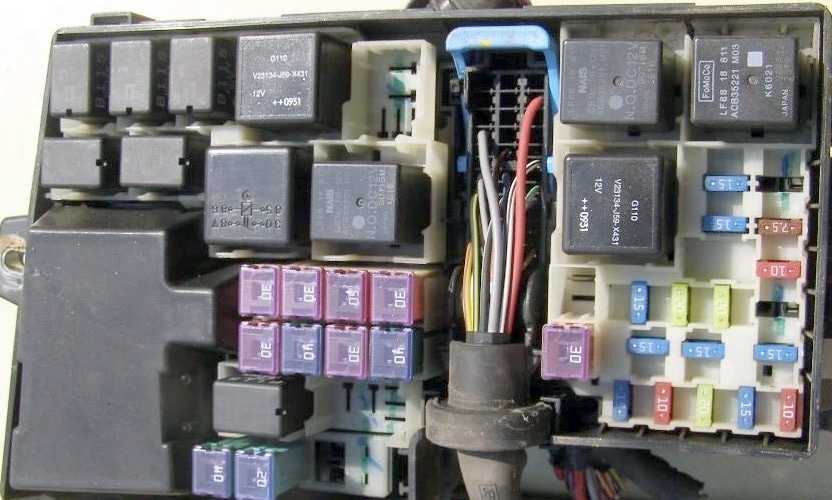

Главный блок
Для доступа к блоку надо поднять защитную крышку.
Фото – пример
Схема
Назначение предохранителей 1
| 1 | 40А IGN2 – Система зажигания |
| 2 | 40А BLOWER – Электромотор вентилятора |
| 3 | 60А BTN – Защита различных электрических цепей |
| 4 | 40А FAN 2 – Вентилятор радиатора |
| 5 | 40А IGN1 – Система зажигания |
| 6 | 40А FAN1 – Вентилятор радиатора |
| 7 | 40А P.SEAT – Сидение с электрическим приводом |
| 8 | 30А INJ – Система впрыска топлива |
| 9 | 20А ROOF – Люк крыши |
| 10 | 30А BOSE – Аудиосистема Bose |
| 11 | 30А ENGINE – Система управления двигателем |
| 12 | 20А D.LOCK – Замки с электрическим приводом |
| 13 | 30А P.WIND – Стеклоподъемники с электрическим приводом |
| 14 | 30А FUEL PUMP – Топливный насос |
| 14 | 40А IG KEY2 – Система зажигания |
| 15 | 40А ABS1 – АБС |
| 16 | 20А ABS2 – АБС |
| 17 | 7,5А DSC – Система DSC |
| 18 | 20А FOG – Противотуманные фары |
| 19 | 30А DEF – Обогреватель заднего стекла |
| 20 | 15А TNS – Стояночное освещение, освещение номерного знака, освещение системы входа |
| 21 | 10А A/C – Кондиционер |
| 22 | 20А ETC – Датчик положения педали акселератора |
| 23 | 15А H/LH1 – Корректор света фар |
| 24 | 15А DRL – Дневной свет фар |
| 25 | 15А H/L LO RH – Правая фара ближнего света |
| 26 | 15А H/L LO LH – Левая фара ближнего света |
| 27 | 7,5А ENG BAR 2 – РСМ (модуль распределения питания) |
| 28 | 10А ЕСМ – Система управления двигателем |
| 29 | 15А ENG BAR 1 – Измеритель расхода воздуха, клапан EGR |
| 30 | 20А RWIND2 – Стекло подъемники с электрическим приводом |
| 31 | 10А STOP – Стоп-сигналы |
| 32 | 20А HORN – Звуковой сигнал |
| 33 | 25А ENGB+ – РСМ (модуль распределения питания) |
| 34 | 10А HAZARD – Аварийная световая сигнализация, указатели поворота |
Назначение предохранителей 2
| 1 | PCS – Система пред аварийной безопасности |
| 2 | 40А BLOWER – Электромотор вентилятора |
| 3 | 30А FUEL PUMP – Топливный насос |
| 4 | 40А FAN 2 – Вентилятор радиатора |
| 5 | 40А IG KEY1 – Система зажигания |
| 6 | 40А FAN1 – Вентилятор радиатора |
| 7 | 30А P.SEAT (D) – Сидение водителя с электрическим приводом |
| 8 | 30А INJ1 – Система впрыска топлива |
| 9 | P.SEAT – Сидение пассажира с электрическим приводом |
| 10 | 30А BOSE – Аудиосистема |
| 11 | 30 ENGINE – Система управления двигателем |
| 12 | 20А D.LOCK – Замки с электрическим приводом |
| 13 | 30А P.WIND – Стекло подъемники с электрическим приводом |
| 14 | 40А IG KEY2 – Система зажигания |
| 15 | 40А ABS1 – АБС |
| 16 | 20А ABS2 – АБС |
| 17 | DSC – Система курсовой устойчивости |
| 18 | 20А Н/L/ CLEAN/ ROOF – Очиститель фар головного освещения |
| 19 | 30А DEF – Антиобледенитель заднего стекла |
| 20 | 15А TNS – Стояночное освещение, освещение номерного знака, освещение системы входа |
| 21 | 10А A/C – Кондиционер |
| 22 | 20А TRAILER/TCM – ТСМ |
| 23 | 15А HEAD HI RH – Правая фара дальнего света |
| 24 | 15А HEAD HI LH – Левая фара дальнего света |
| 25 | 15А HEAD LO RH – Правая фара ближнего света |
| 26 | 15А HEAD LO LH – Левая фара ближнего света |
| 27 | 20А ETC – Датчик положения педали акселератора |
| 28 | 7,5А ENG BAR 2 – РСМ (модуль распределения питания) |
| 29 | 10А ECM – Система управления двигателем |
| 30 | 10А INJ1 – Система впрыска топлива |
| 31 | 15А ENG BAR 1 – Измеритель расхода воздуха, клапан EGR |
| 32 | 15А FOG – Противотуманные фары |
| 33 | 10А STOP – Стоп-сигналы |
| 34 | 20А HORN – Звуковой сигнал |
| 35 | 25А ENGB+ – РСМ (модуль распределения питания) |
| 36 | 10А HAZARD – Аварийная световая сигнализация, указатели поворота |
Описание реле
| R4 | Реле обогрева заднего стекла |
| R5 | Реле управления цепями ламп освещения |
| R6 | Реле drive-by-wire |
| R7 | Реле фар |
| R8 | Резервное реле света фар |
| R9 | Реле топливного насоса |
| R10 | Реле стартера №2 |
| R11 | Реле вентилятора системы охлаждения № 2 |
| R12 | Реле вентилятора |
| R13 | Реле управления скоростью топливного насоса |
| R14 | Реле инжектора |
| R15 | Реле стартера №1 |
| R16 | Главное реле |
| R17 | Реле вентилятора системы охлаждения № 1 |
Блок с реле
Схема
Расшифровка
- Реле заднего противотуманного фонаря
- Реле противотуманных фар
- Реле кондиционера
- Реле звукового сигнала
- Реле стоп-сигналов
На этом мы заканчиваем, а если Вам есть что добавить, то мы будем рады комментариям.
Предохранители автомобиля geely emgrand | издательство монолит
3. Предохранители
Проверка плавких предохранителей
Если не работает головной свет или другие электронные компоненты, проверьте плавкие предохранители. Сгоревшие предохранители должны быть заменены.
Выключите зажигание и дополнительное оборудование. Извлеките предохранители, которые могут быть неисправными, и осмотрите их.
Найдите неисправный предохранитель. Название каждого предохранителя нанесено на крышку блока плавких предохранителей. Для извлечения плавких предохранителей используйте специальное приспособление. Если предохранитель сгорел, замените его новым.
Если сложно определить, сгорел ли предохранитель, замените тот, который может быть неисправным, исправным.
При замене используйте предохранители с аналогичным номиналом, указанным на крышке блока плавких предохранителей.
В экстренных случаях, когда нет в наличии запасных предохранителей, используйте предохранители CIG (прикуривателя) и А/С (кондиционера), так как они не влияют на эксплуатацию автомобиля.
При отсутствии предохранителей нужного номинала могут использоваться предохранители с меньшим номиналом. Однако предпочтительно устанавливать предохранители с таким же номиналом, так как предохранители с меньшим номиналом могут снова перегореть, хотя это и не будет свидетельством неисправности автомобиля. Установите предохранители с необходимым номиналом в ближайшее время. Приобретите и установите предохранитель необходимого номинала.
Рекомендуется иметь комплект запасных предохранителей.
Если новый предохранитель перегорел сразу после установки, это может указывать на неисправность электрической системы. Обратитесь в авторизованный сервисный центр Geely.
ВНИМАНИЕЗапрещено устанавливать плавкие предохранители с более высоким номиналом или другие предметы, так как это может привести к выходу из строя электросистемы и к возгоранию. На данном автомобиле предохранители размещаются в моторном отсеке слева и в панели приборов, как показано на рисунке
При замене используйте аналогичные предохранители
На данном автомобиле предохранители размещаются в моторном отсеке слева и в панели приборов, как показано на рисунке. При замене используйте аналогичные предохранители.
Моторный отсек
| Обозначение | Предохранитель | Номинал |
| F01 | Задний Л-зонд | 5 А |
| F02 | Передний Л-зонд | 5 А |
| F03 | Двигатель | 30 А |
| F04 | Стартер | 30 А |
| F05 | Генератор | 10 А |
| F06 | Правая лампа ближнего света | 10 А |
| F07 | Правая лампа дальнего света | 10 А |
| F08 | Левая лампа ближнего света | 10 А |
| F09 | Стеклоподъемники | 30 А |
| F10 | Батарея | 60 А |
| F11 | АМ1 | 30 А |
| F12 | Двигатель | 10 А |
| F13 | Дневные ходовые огни | 15 А |
| F14 | Топливный насос | 15 А |
| F15 | — | 15 А |
| F16 | Левая лампа дальнего света | 10 А |
| F17 | Генератор | 100 А |
| F18 | Передняя противотуманная фара | 15 А |
| F19 | Система ABS | 25 А |
| F20 | — | 25 А |
| F21 | Подогрев сиденья | 15 А |
| F22 | — | 30 А |
| F23 | АМ2 | 30 А |
| F24 | Электрический вентилятор охлаждения двигателя | 40 А |
| F25 | Электрорегулировки сиденья | 30 А |
| F26 | Обогрев заднего стекла | 30 А |
| F27 | Батарея | 60 А |
| F28 | БатареяIG1 | 40 А |
| F29 | Вентилятор | 40 А |
| F30 | Система ABS | 40 А |
Geely coolray поломки и ДЖИЛИ КЛУБ БЕЛАРУСЬ
В приборной панели
| Обозначение | Предохранитель | Номинал |
| 1 | Фонарь заднего хода | 10 А |
| 2 | Система ABS | 10 А |
| 3 | Двигатель | 10 А |
| 4 | Подушка безопасности | 10 А |
| 5 | Розетка дополнительного оборудования | 15 А |
| 6 | Прикуриватель | 15 А |
| 7 | Люк с электроприводом | 10 А |
| 8 | Стеклоочиститель ветрового стекла | 20 А |
| 9 | Щиток приборов | 10 А |
| 10 | ВСМ (электронный блок управления) | 10 А |
| 11 | Задний стеклоочиститель | 10 А |
| 12 | Катушка зажигания | 15 А |
| 13 | Радио | 15 А |
| 14 | Задний противотуманный фонарь | 10 А |
| 15 | Сирена | 10 А |
| 16 | Компрессор | 10 А |
| 17 | Люк крыши | 30 А |
| 18 | Подогрев зеркала заднего вида | 10 А |
| 19 | Клаксон | 10 А |
| 20 | Стоп-сигнал | 10 А |
| 21 | Защита батареи | 15 А |
| 22 | Габаритный огонь | 10 А |
| 23 | Замки | 20 А |
| 24 | Бортовая система диагностики | 10 А |
| 25 | Аварийная световая сигнализация | 10 А |
| 26 | Выключатель переднего освещения | 10 А |
Маркировка предохранителей на Geely MK: детальный обзор блока с комплектующими
Предохранители Geely MK имеют последовательную маркировку каждого элемента в любом из блоков, что в разы облегчает замену и дальнейшее обслуживание электротехнической части транспортного средства.
Для замены предохранителей на Geely MK – достаточно только сверить номер неисправного предохранителя с данными из таблицы ниже и заменить неисправный элемент. Если в комплектации авто не работает какая-либо из функций – просто смотрите перечь таблицы и демонтируйте предохранитель соответствующего номера.
| Маркировочный номер предохранителя | Функциональное предназначение элемента |
|---|---|
| 1 | Необходим для безопасной работы вентилятора кондиционера |
| 2 | Предохранитель цепи общего питания (главной магистрали) |
| 3 | Отвечает за безопасное функционирование задних фонарей |
| 4 | Требуется за работы задних и вспомогательных стоп-сигналов |
| 5 | Необходим для обеспечения работоспособности аварийной световой сигнализации |
| 6 | Регулирует работу электронного блока управления силовым агрегатом |
| 7 | Дополнительный предохранитель, необходимый для защиты от перенапряжения ДУ модуля дверными замками |
| 8 | Отвечает за модуль обогрева заднего лобового стекла |
| 9 | Требуется за защиты центрального замка от скачков напряжения |
| 10 | Требуется для работы всех элементов салонного освещения |
| 11 | Необходим для защиты от перенапряжения электроприводов зеркал заднего обзора |
| 12 | Элемент необходим для стабильной работы прикуривателя, как правило данных предохранитель выходит из строя чаще всего |
| 13 | Необходим для стабильной работы блока зажигания |
| 14 | Предохранитель отвечает за защиту цепи блока подушек безопасности |
| 15 | Необходим для стабильного функционирования модуля дистанционного управления центральным замком и блокираторами дверей |
| 16 | Требуется за защиты от скачков напряжения фонарей заднего хода |
| 17 | Необходим для защиты от перенапряжения модуля антиблокировки колес |
| 18 | Как правило, служит для подключения магнитолы, а также навигационного комплекса и мультимедийных гаджетов в дальнейшем |
| 19 | Требуется за защиты от перенапряжения генератора транспортного средства |
| 20 | Необходим для стабильной работы стеклоочистителей |
| 21 | Отвечает за работу датчиков индикации и приборной панели |
| 22 | Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства |
| 23 | Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства |
Блок предохранителей, расположенный в салоне
Предохранители в салоне находятся в районе левого колена водителя. Чтобы получить доступ к ним, необходимо поддеть пальцами крышку и снять ее.
Рассмотрены автомобили Geely MK с 2006 года, Geely MK Cross с 2011 года выпуска.
Блок предохранителей и реле в моторном отсеке. Расположение — цифра 11 на рисунке.
Для доступа к элементам блока отожмите фиксаторы и снимите крышку.
На внутренней стороне крышки указана схема расположения предохранителей и реле.
Расшифровка:
| Номер(А) | Обозначения | Цвет | Назначение предохранителя/реле |
| Предохранители | |||
| 1(10) | А/СОМ | Красный | Компрессор кондиционера |
| 2(30) | STA | Зеленый | Стартер |
| 3(15) | FRT FOG | Синий | Противотуманные фары |
| 4(20) | CON FAN | Желтый | Вентилятор конденсора |
| 5(20) | RAD FAN | Желтый | Вентилятор радиатора |
| 610) | HORN | Красный | Звуковой сигнал |
| 7(20) | MAIN | Желтый | Главное реле |
| 810) | H-LP RH | Красный | Правая блок-фара |
| 9(10) | H-LPLH | Красный | Левая блок-фара |
| Силовые предохранители | |||
| S1 (20) | AM2 | Синий | Выключатель (замок) зажигания |
| S2 (30) | AM1 | Фиолетовый | Выключатель (замок) зажигания |
| S3 (30) | P/WDW | Фиолетовый | Элекгростеклоподъемники |
| S4 (20) | BLOWER | Синий | Вентилятор воздухонагнетателя |
| Реле | |||
| R1 | RAD FAN | Электровентилятор радиатора | |
| R2 | CON FAN | Электровентилятор конденсора | |
| R3 | STA | Стартер | |
| R4 | FRT FOG | Противотуманные фары | |
| R5 | FUEL PUMP | Топливный модуль | |
| R6 | H/LAMP | Блок-фары |
Блок силовых предохранителей на клемме плюс аккумулятора.
Расшифровка:
1 — главный предохранитель (110 А); 2, 3 — предохранители монтажного блока, расположенного в моторном отсеке (30 А); 4 — предохранитель монтажного блока, расположенного в салоне (40 А); 5 — предохранитель генератора (60 А)
Блок предохранителей в салоне Geely MK, Geely MK Cross. Для доступа к предохранителям подденьте пальцами и снимите крышку.
Схема расположения предохранителей в салоне.
Двигатель не запускается в мороз
Завести машину в сильный мороз – дело сложное, но не безнадежное. Если на улице температура -15 °С и ниже, то любой аккумулятор теряет 50% своей мощности, это еще одна проблема, почему машина плохо авто, необходимо включать дальний свет секунд на 10-15. Это позволит разогреться электролиту в аккумуляторе для получения дополнительной энергии.
Внимание! Ни в коем случае не крутите стартер более 5 секунд. В противном случае есть вероятность посадить аккумулятор окончательно или залить свечи, что недопустимо при низкой температуре. Если машина в исправном состоянии, то со 2-3-й попытки все получится, и ваше авто заведется
Если машина в исправном состоянии, то со 2-3-й попытки все получится, и ваше авто заведется.
Случается, что аккумулятор сел окончательно. Это можно понять, если машина заглохла и не заводится. В этом случае понадобится прикуриватель. Если в машине установлен инжекторный двигатель, то «прикурить» будет сложнее из-за большого количества электроники. «Прикуривать» от другого авто можно и при работающем у него двигателе. Главное – не перепутать полярность и очередность. Однако если вы совершили ошибку и перепутали знаки, бегите скорее за новым аккумулятором.
После подсоединения к «машине-донору» нужно подождать минут 10-15, чтобы ваш аккумулятор зарядился. После – отсоединяемся от машины и пробуем завестись. Если двигатель заработал, дайте ему пару минут, иначе заглохнет.
Помните, что пуск двигателя в минусовую температуру равен 500 км пробега. Берегите свой автомобиль.
Geely emgrand как включить противотуманки
приветствую соседний форум Geely
Ну вот и опять зачесались руки и решил я сделать чтобы туманки включались при включении зажигания но при выключенных габаритах.Говорю сразу эту переделку сможет сделать лишь тот кто умеет держать паяльник и знает что такое диод и для чего он нужен.Теперь по порядку;1 наверное все видели на рычажке выключателя света функцию AVTO.2 эта функция неплохо работает в городе но при выезде за город (днем) приходиться включать свет или туманки в ручную (правда некоторые все время ездят со светом им это делать не приходиться)ну и опять зачем тогда этот датчик avto если за городом он не помогает.3 объясняю что изменилось у меня после переделки : 1 противотуманки включаются при включении зажигания.2 габариты при этом не загораются(не тускнеет приборный считок) 3 переключатель все время стоит в положение AVTO и свет включается только когда стемнеет.4 противотуманки так же можно отключить принудительно переключателем на руле.Кому будет интересно буду рад за помощь а кому и так хорошо рад за него тоже.но меня это не устраивало.
И так фотографий нет так как не было фото аппарата. Для работы нам понадобиться два диода я использовал такие (нашол их в старой автомобильной зарядке для телефона).кусочек провода сантиметров двадцать.паяльник(и аксессуары) и тестер или как я прозвонку из лампочки.
Релюха и предохранители от которых будем запитывать эту рэлюху на противотуманки стоит за бардачком у левой коленки.(если кто может сделать фото сделайте я покажу какая из них)так вот.вот схема как у нас подключено с завода а вот как надо чтобы было будут вопросы спрашивайте
Последний раз редактировалось zver 04-дек-2010 23:42, всего редактировалось 4 раз(а).
а вот как и говорил выкладываю фото
вроде бы эта рэлюха отвечает за тумакнки точнее скажу на днях когда сам посмотрю а так повключай туманки и рукой почувствуешь какая щелкает.затем тебе надо два диода они выглядят таку меня на схеме они не в ту сторону нарисованы(перепутал).еще потребуется тестер(контролька) кусочек провода и паяльник.а на моих рисунках квадрат это и есть наша рэлюха
да просто если покупать дневные ходовые огни то обойдется все это от 117$ и выше это без установки и подключения.а я потратил:два диода(нашел на плате от какой то ерунды) 15 мин времени на пайку рэлюхи и подключению.28$ на две светодиодные панельки приклеил их в туманки на поксипол(так как родной двухсторонний скотч не держит) поксипол прозрачный стоит где то 3$ .туманки снимаются легко и разбираются тоже(я когда разбирал то грел их печкой в машине) там у нас не герметик а замазка какая то.и обратно стекло на эту же замазку и приклеивается.И в итоге потратил не более 33$ наверное все вместе по времени час работы и получил те же ходовые огни только дешевле
_________________
Последний раз редактировалось zver 04-дек-2010 22:52, всего редактировалось 1 раз.
Тормозная система
- Заменить бачок тормозной жидкости Джили Емгранд Х7 своими руками
- Как поменять блок абс Джилли Emgrand X7 своими руками
- Как заменить датчик абс Джили Emgrand X7 своими руками
- Поменять задние тормозные диски Джили Емгранд Х7
- Как поменять задние тормозные колодки Geely Емгранд Х7
- Как заменить колодки ручника Geely Emgrand X7
- Заменить передние тормозные диски Джили Emgrand X7 своими руками
- Установка передних тормозных колодок Джилли Емгранд Х7 своими руками
- Как заменить ручник Джилли Емгранд Х7
- Поменять тормозной цилиндр Джилли Emgrand X7
- Как заменить тормозную жидкость Geely Емгранд Х7 своими руками
- Поменять тормозные трубки Geely Emgrand X7
- Как заменить тормозные шланги Джили Емгранд Х7
- Как заменить трос ручника Джилли Emgrand X7 своими руками
- Замена троса ручного тормоза Geely Емгранд Х7
Кузов
- Замена бампера Geely Емгранд Х7
- Как поменять бардачек Джили Емгранд Х7
- Замена бачка омывателя Джили Емгранд Х7
- Как снять бензобак Джили Емгранд Х7
- Заменить боковое зеркало Джили Емгранд Х7
- Как заменить вентилятор печки Джилли Emgrand X7
- Как заменить дворники Джили Емгранд Х7
- Домкрат Джилли Емгранд Х7
- Как снять заднее крыло Джилли Emgrand X7
- Как снять заднее сиденье Geely Емгранд Х7 своими руками
- Как поменять заднее стекло Geely Emgrand X7 своими руками
- Как снять заднюю обшивку двери Джилли Емгранд Х7
- Как поменять защиту двигателя Geely Емгранд Х7
- Поменять защиту картера Geely Emgrand X7
- Ремонт зеркала заднего вида Джилли Емгранд Х7 своими руками
- Как снять крышку бензобака Джилли Емгранд Х7
- Ремонт личинки замка Джили Emgrand X7
- Ремонт лобового стекла Джили Емгранд Х7
- Снятие лючка бензобака Geely Емгранд Х7
- Снять обшивку багажника Geely Емгранд Х7 своими руками
- Снять обшивку водительской двери Geely Emgrand X7
- Снятие обшивки потолка Джилли Емгранд Х7
- Как снять обшивку салона Geely Emgrand X7 своими руками
- Снять обшивку сиденья Джили Emgrand X7 своими руками
- Как снять панель приборов Geely Емгранд Х7
- Как снять переднее крыло Джилли Емгранд Х7
- Снять переднее сиденье Geely Emgrand X7
- Снять переднюю обшивку двери Джилли Емгранд Х7 своими руками
- Снять подголовники Джилли Emgrand X7
- Снятие подушки безопасности Geely Emgrand X7
- Снятие приборной панели Джилли Емгранд Х7
- Как поменять резинки на дворниках Джилли Емгранд Х7
- Поменять ремень безопасности Geely Емгранд Х7
- Снять решетку радиатора Джили Emgrand X7
- Как снять ручку стеклоподъемника Джили Емгранд Х7
- Как снять стеклоподъемник Джили Емгранд Х7
- Как заменить уплотнитель двери Geely Emgrand X7
- Как поменять форсунку омывателя Джилли Емгранд Х7
- Установка щеток стеклоочистителя Джили Emgrand X7
Рулевое управление
- Ремонт втулки рулевой рейки Geely Emgrand X7
- Установка гидроусилителя руля Джили Емгранд Х7 своими руками
- Как заменить жидкость гидроусилителя руля Джилли Емгранд Х7 своими руками
- Как поменять жидкость гур Джили Емгранд Х7
- Как поменять карданчик рулевого вала Джилли Emgrand X7 своими руками
- Установка крестовины рулевого вала Джили Емгранд Х7 своими руками
- Заменить масло в гидроусилителе руля Джилли Emgrand X7 своими руками
- Замена наконечника рулевой тяги Джилли Емгранд Х7
- Как поменять подшипник рулевого вала Geely Emgrand X7 своими руками
- Как заменить пыльник рулевой рейки Джили Emgrand X7 своими руками
- Как поменять рулевую рейку Джили Emgrand X7
- Как заменить рулевую тягу Geely Емгранд Х7 своими руками
- Поменять рулевые наконечники Джили Емгранд Х7 своими руками
- Как снять руль Джили Emgrand X7
- Как поменять рычаги передней подвески Geely Емгранд Х7
- Установка сальника рейки Джилли Emgrand X7
- Как поменять шкворень Джили Emgrand X7
Двигатель
- Как заменить антифриз Джили Емгранд Х7
- Как заменить бензонасос Geely Емгранд Х7
- Заменить блок управления двигателем Geely Emgrand X7
- Установка водяного насоса Джили Емгранд Х7
- Как снять впускной коллектор Джилли Емгранд Х7
- Замена втулки на стартере Джили Emgrand X7
- Как заменить втулку шатуна Geely Emgrand X7
- Как снять выпускной коллектор Джили Emgrand X7 своими руками
- Как поменять гидрокомпенсаторы Джили Емгранд Х7
- Заменить головку блока цилиндров Джили Emgrand X7
- Поменять датчик давления масла Geely Emgrand X7 своими руками
- Замена датчика детонации Geely Emgrand X7
- Как заменить датчик кислорода Geely Емгранд Х7 своими руками
- Как поменять датчик коленвала Джили Emgrand X7
- Установка датчика массового расхода воздуха Geely Емгранд Х7
- Как заменить датчик охлаждающей жидкости Джилли Емгранд Х7
- Как поменять датчик распредвала Geely Емгранд Х7 своими руками
- Как заменить датчик температуры Джили Емгранд Х7 своими руками
- Замена датчика уровня топлива Джилли Emgrand X7
- Как заменить датчик холостого хода Джили Емгранд Х7
- Как поменять дмрв Джили Емгранд Х7
- Снять клапанную крышку Джилли Емгранд Х7 своими руками
- Заменить компрессор кондиционера Джили Емгранд Х7 своими руками
- Заменить кран отопителя Geely Emgrand X7
- Снять крышку двигателя Джили Emgrand X7
- Замена масла в акпп Geely Emgrand X7 своими руками
- Как поменять масло в двигателе Джили Emgrand X7 своими руками
- Ремонт маслосъемных колпачков Geely Emgrand X7 своими руками
- Поменять маслосъемные кольца Geely Емгранд Х7
- Как поменять масляный насос Джили Emgrand X7
- Замена направляющих втулок клапанов Geely Emgrand X7
- Как поменять натяжитель цепи грм Джили Емгранд Х7 своими руками
- Установка натяжного ролика ремня генератора Джили Емгранд Х7
- Заменить опоры двигателя Geely Emgrand X7
- Как поменять охлаждающую жидкость Geely Емгранд Х7
- Как заменить подушки двигателя Geely Emgrand X7
- Заменить подшипник коленвала Geely Емгранд Х7
- Как поменять помпу Джили Emgrand X7
- Поменять поршневые кольца Джилли Emgrand X7
- Поменять прокладку гбц Джилли Emgrand X7
- Как заменить прокладку головки блока цилиндров Geely Emgrand X7
- Замена прокладки клапанной крышки Джили Emgrand X7 своими руками
- Поменять прокладку коллектора Джилли Емгранд Х7
- Замена радиатора кондиционера Джили Емгранд Х7
- Замена радиатора печки Geely Емгранд Х7
- Как заменить распредвал Джилли Emgrand X7
- Ремонт расширительного бачка Джили Емгранд Х7
- Замена ремня генератора Джили Емгранд Х7
- Как заменить ремень грм Джили Емгранд Х7
- Как заменить ремень кондиционера Geely Емгранд Х7
- Как поменять сальник двигателя Джили Емгранд Х7 своими руками
- Заменить сальник коленвала Джили Емгранд Х7
- Как поменять сальник распредвала Джилли Emgrand X7 своими руками
- Поменять сальники клапанов Geely Емгранд Х7
- Как заменить стартер Джили Емгранд Х7
- Заменить термостат Джили Emgrand X7 своими руками
- Как заменить топливный насос Джили Emgrand X7 своими руками
- Установка цепи грм Джили Emgrand X7
- Как заменить шкив коленвала Джили Emgrand X7 своими руками
