Ауди 80 б2 предохранители расположение

Монтажный блок в моторном отсеке

Если перестал работать топливный насос — первым делом следует проверить его предохранитель. Для этого необходимо открыть капот Ауди 80 б3 и посмотреть в нишу возле лобового стекла с водительской стороны. В этом месте находится блок предохранителей ауди 80, реле и диагностический разъем для подключения машины к компьютеру.

Полезная статья:
Регулируем ручник автомобиля Ауди 80 Б3 на дисках или барабанах

У audi 80 до 91 года предохранитель топливного насоса находится под номером 13 в верхнем ряду, его номинал — 15 ампер. Всего в блоке находится 21 элемент (у моделей с дизельным двигателем из 22), также в монтажной схеме присутствуют дополнительные предохранители, используемые в зависимости от модификации и комплектации авто.

Дополнительно в монтажном блоке находятся следующие реле:

реле бензонасоса;
реле на противотуманные фары и задние габариты (если в комплектации отсутствуют, тогда на этом месте установлена перемычка);
реле стартера;
реле клаксона;
реле поворотов;
реле климат-контроля;
реле дворников;
реле омывателя фар, вентилятора, охранной системы и пр.

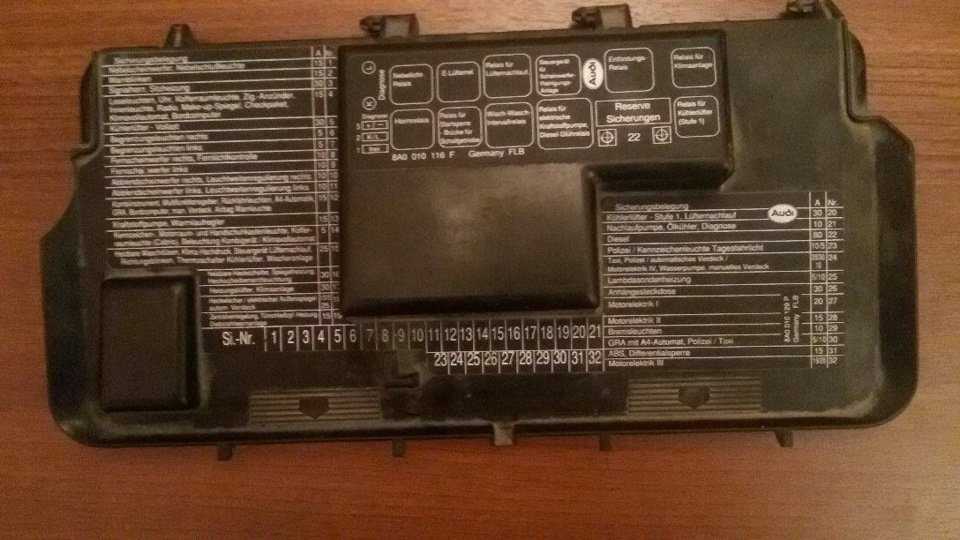

На крышке монтажного блока расположена схема элементов, также расшифровка есть в руководстве по эксплуатации автомобиля ауди 80 b3.

У марки ауди 80 б4 расположение монтажного блока полностью аналогично, за исключением общего количества элементов и их назначения. Так, топливный насос у б4 подключен к элементу №12, и расположение реле также отличается от модели б3.

При возникновении неисправностей с электрооборудованием следует сперва проверять целостность предохранителей, расположенных в моторном отсеке автомобиля. Даже если перестал работать спидометр, то с хорошей долей вероятности причина может скрываться в предохранителях, заметить их целостность значительно проще, чем разбирать панель приборов и проверять непосредственно её элементы на неисправность.

Опытные водители используют предохранитель, отвечающий за работу топливного насоса, следующим образом: часто зимой безуспешные попытки запустить двигатель приводят к тому, что свечи «заливает» бензином, в результате чего завести автомобиль не получается. Для просушки свечей достаточно вытащить предохранитель насоса из блока и несколько секунд покрутить двигатель стартером — подача топлива прекратится, и за счёт вентиляции они высохнут довольно быстро.

Блок предохранителей в моторном отсеке

реле
диагностический разъем
предохранители 1-21. У автомобилей с дизельными двигателями предохранителей 22.
дополнительные предохранители 23-32
четыре запасных предохранителя
обозначение реле на крышке распределительной панели
зажим для снятия и установки предохранителей

Схема данного блока

Расшифровка

№	Назначение
1	15А Противотуманные фары, задние противотуманные фонари
2	15А Аварийная сигнализация
3	30А Звуковой сигнал, обогрев сидений
4	15А Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики
5	30А 2-я скорость вращения вентилятора обдува радиатора
6	5А Задние правые габаритные и стояночные огни
7	5А Задние левые габаритные и стояночные огни
8	10А Правая фара дальнего света, сигнальная лампочка дальнего света
9	10А Левая фара дальнего света
10	10А Правая фара ближнего света, электродвигатель регулировки положения правой фары
11	10А Левая фара ближнего света, электродвигатель регулировки положения левой фары
12	15А Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора
13	15А Топливный насос
14	5А Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер
15	25А Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер
16	30А Обогрев заднего стекла, обогрев зеркал
17	30А Вентилятор обдува салона, автоматический кондиционер
18	5А Электрические зеркала
18	15А Очиститель заднего стекла (Avant)
19	10А Центральный замок, обогрев цилиндра выключателя замка, противоугонная система
20	30А Вентилятор обдува радиатора, 1-я скорость, вентилятор салона
21	10 Диагностический разъем
22	Не используется (автомобили с бензиновыми двигателями)
22	80А Свечи накаливания (автомобили с дизельными двигателями)

Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии)

23	Не используется
24	Не используется
25	5А Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется
26	30А Разъем для прицепа
27	10А Система зажигания/впрыска топлива
28	10А Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется
29	10А Стоп-сигнал
30	5А Регулировка скоростного режима (автомобили с АКП), У автомобилей с дизельными двигателями не используется.
31	15А АБС, блокировка дифференциала
32	10А Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива

Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»

Реле

Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка
Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения
Реле включения вентиляторов
Реле омывателя фар
Х-контакт реле разгрузки
Реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
Реле звукового сигнала
Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно
Реле интервального режима стеклоочистителя
Реле топливного насоса
Реле вентилятора обдува радиатора для включения 1-й ступени вращения.

Предохранители и реле под капотом Audi 80 B3

Предохранители и реле Audi 80 расположены в нише подкапотного пространства , возле правой стойки и защищены крышкой.

Расположение компонентов блока предохранителей и реле

Предохранители подкапотного блока:

(15 А) — Передние противотуманные фары, задний противотуманный фонарь
(15 А) — Аварийная сигнализация
(25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года)
(15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
(30 А) — Вентилятор охлаждения радиатора – полная скорость
(5 А) — Габаритные огни с правой стороны
(5 А) — Габаритные огни с левой стороны
(10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света
(10 А) — Левая фара дальнего света
(10 А) — Правая фара ближнего света
(10 А) — Левая фара ближнего света
(15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года)
(15 А) — Топливный насос
(5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
(25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей (с 1989 года)
(30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида
(30 А) — Вентилятор салона/печки/кондиционера
(5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года)
(10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года)
(30 А) — Вентилятор охлаждения радиатора – низкая скорость, реле задержки
(25 А) — Задний прикуриватель (до 1990 года) Блок диагностики (с 1990 года)
Резерв
(30 А) — Регулятор положения сидения пассажира, выключатели “запоминания” положения сидения водителя
(10 А) — Опережение зажигания I (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года)
Система поддержания скорости движения (с 1989 года) Резерв (с 1990 года)
(30 А) — Обогреватель сидений
Резерв (до 1990 года) Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)
(10 А) — Резерв (до 1989 года) Опережение зажигания I (с 1989 года)
(15 А) — Опережение зажигания II (ЭБУ системы двигателя)
Резерв (с 1990 года)
(5 А) — Система поддержания постоянной скорости движения (для моделей с 4-скоростной АКП) (с 1990 года)

Реле подкапотного блока:

Реле противотуманных фар
Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года)
Резерв (с 1990 года)
Реле включения вентилятора охлаждения двигателя при неработающем двигателе
Резерв (до 1990 года) Реле омывателя фар (с 1990 года)
Разгрузочное реле
Реле кондиционера (до 1990 года) Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)
Реле звукового сигнала
Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
Реле прерывистого режима работы очистителя и омывателя ветрового стекла
Реле топливного насоса
Реле вентилятора системы охлаждения двигателя (низкая скорость)

Почему горят предохранители

Частый претендент на замену — предохранитель прикуривателя. Находится он в блоке, расположенном в моторном отсеке, и дополнительно отвечает за работу аудиосистемы, бортового компьютера, освещения салона и багажника, подсветку зеркальца в козырьке. Подключение к прикуривателю мощного компрессора для накачки шин, инвертора либо другого оборудования с высоким потреблением тока часто приводит к выходу предохранителя из строя. Не рекомендуется заменять его элементами с другим номиналом, так как это может привести к неисправности электропроводки. А её ремонт значительно дороже, чем стоимость предохранителя.

Установка ламп большой мощности также может стать причиной перегорания предохранителя. Также мощные лампы сильно нагреваются, что негативно сказывается на отражателе и стекле (особенно если они выполнены из пластика). Пластиковое стекло блок-фаре в результате нагрева хуже начинает пропускать свет, что отрицательно сказывается на работе фар. Постоянно выходящие из строя предохранители могут стать причиной полной пропажи головного света, что делает эксплуатацию машины невозможной. Максимально разрешённая мощность лампочек указана в руководстве по эксплуатации и на фарах автомобиля.

Превышение номинальной нагрузки на предохранители, некачественная изоляция — все это легко может стать причиной их перегорания. Не рекомендуется заменять сгоревшие элементы проволочками, монетками или устанавливать преды большего номинала — это может привести к возгоранию электропроводки.

Возможные неисправности проводки и способы их устранения

Автовладельцы Ауди 100 чаще всего сталкиваются с такими неисправностями электроцепи:

Полностью или частично разряженный аккумулятор. Такая проблема может быть обусловлена как саморазрядом АКБ, так и разрушением его внутренней конструкции. В зависимости от причины, проблема решается либо путем зарядки батареи, либо ее заменой.
Выход из строя предохранителя — самая безобидная неисправность, решается путем замены вышедшего из строя элемента.
Обрыв в цепи. Более сложная неисправность, как правило, обусловлена допущением ошибок при укладке проводов. Запомните — при замене провода ни в коем случае нельзя укладывать в места, где они будут подвержены воздействию движущихся элементов.
Окисление контактов на разъемах подключения. Часто бывает такое, что участок электроцепи целы, предохранитель — тоже, но оборудование при этом все равно не работает. Такая проблема может быть обусловлена окислением контактов на штекере или разъеме подключения. Решить ее можно путем зачистки контакта или его замены.

На видео ниже представлено подробное описание электросхемы управления боковыми зеркалами заднего вида с описанием основных нюансов (автор ролика — Grigorij Zurov).

Всем привет в данном видео вы увидите как можно отрегулировать механизм люка, чтобы он открывался без заеданий.

Регулировка люка ауди 80 б3 с чего начинается и без этого ее не выполнишь. Все просто. Если что спрашивайте, отвечу.

Регулировка люка. Регулируется двумя зелёными гайками и двумя болтиками, болтики крепят непосредственно .

Схема двигателя опель вектра а
Недостатки фольксваген джетта 2014 года
Шумоизоляция арок опель инсигния
Чистка радиатора мерседес w213
Как завести машину опель астра

Расположение

Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле.

Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.

Схема БП

Эта схема актуальна для автомобилей Ауди 80 b3 и б4.

Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.

Идентификация контактов на плате предохранителей и блоков реле

A – Контакты для подсоединения штекера системы кондиционирования, цвет серый.
B – -||- переднего правого жгута проводов, цвет черный.
C – -||- комбинации приборов, цвет голубой.
D – -||- переднего левого жгута проводов, цвет зеленый.
E – -||-переднего левого жгута проводов, цвет желтый.
F – -||- комбинации приборов, цвет коричневый.
G – цвет красный.
H – -||- заднего жгута проводов, цвет черный.
I – -||-комбинации приборов, цвет красный.
J – -||-комбинации приборов, цвет желтый.
K – -||- реле 3, цвет черный.
L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный.
M – -||-нестандартного оборудования, устанавливаемого по заказу, цвет бесцветный.
N – Не используется.
O – Не используется.
P – К предохранителю 20.

Замена предохранителей

Замена отдельных элементов Ауди 80 под силу любому автовладельцу. Для этого:

Глушат мотор.
Отключают аккумулятор.
Снимают крышку, используя отвертку.
С помощью пинцета вынимают сломанный предохранитель.
Снова с помощью пинцета устанавливают новый.

Из инструментов для процедуры понадобятся отвертка и пинцет. Заменять плавкий элемент можно на компонент только такого же номинала.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

В данном материале представлена информация о местах расположения и схемах предохранителей и реле на автомобиль Ауди 80 Б4. Данную модель компания Audi представила в 1991 году. Главным отличием от предшествующей В3, является обновленный дизайн капота, бампера и фар. В отделке салона использовали более качественный материал и появились подушки безопасности. По новому сконструированный задний мост, и бензобак. Выпускалась данная модель в 1992, 1993, 1994 и 1995 годах.

p, blockquote 1,0,0,0,0 —>

Оригиналы, аналоги, артикулы и цены

Артикул / название	Цена (Руб.)	Артикул / название	Цена (Руб.)
DELCO REMY DRS2320	От 4700 — 4900	AINDE CGB-61352	От 5500
DRI 311142092	—/—	ALANKO 440358	—/—
EAI 11134	—/—	ARTEC 48212266	—/—
EDR 912320, EF10232	—/—	AUTOTECHNIK A18190	—/—
ELSTOCK 26-1352	—/—	AUTOTEAM SBO426A	—/—
ERA 220188	—/—	BORG & BECK BST2493	—/—
EUROTEC 11018190	—/—	BOSCH 0001108101, 0986018190, 0986018197, F042002004	—/—
FARCOM 103695	От 5100 — 5300	CASCO CST10426AS	—/—
FENOX ST31144	—/—	CEVAM 3531	—/—
FRIESEN 8012320	—/—	DA SILVA 026014, D026014	—/—
GKN SPIDAN 1163	—/—	KUHNER 10282	—/—
HELLA 8EA012526991, 01252992, 726047001	—/—	LAUBER 220282	—/—
ELPARTS 42012320	—/—	MAXGEAR 55-0032	—/—
HOLGER CRISTIANSEN CS282	—/—	MESSMER 220188	—/—
JP GROUP 1190300200, 1190306309	—/—	NK 4712320	—/—
OSSCA 01262	—/—	SNRA VW9050	От 5800
POWERMAX 8212266, 88212266	—/—	TRW LRS00522	—/—
PRESTOLITE 20500522	—/—	UNIPOINT F042S02004	—/—
QUINTON HAZELL QRS2231	—/—	VALEO 436014	—/—
SANDO 6010426	—/—	VAICO V10-12-12320	—/—

*цены уточняйте на момент покупки у официального дилера.

Почему горят предохранители

Замена предохранителей

Замена отдельных элементов Ауди 80 под силу любому автовладельцу. Для этого:

Глушат мотор.
Отключают аккумулятор.
Снимают крышку, используя отвертку.
С помощью пинцета вынимают сломанный предохранитель.
Снова с помощью пинцета устанавливают новый.

Реле 213, 1.8 ADR электровентилятор

День добрый всем! Такая проблема: вышел утром, поворачиваю ключ зажигания и начинает работать электровентилятор. Двигатель не запущен и после ночи холодный. Сняв ящик для перчаток, поочередно отсоединив реле выяснил, что за включение отвечает реле 213 (443 951 253J). Соответственно отсоединив его электровентилятор не включается. Вопрос можно ли ездить до окончательного выяснения причины со снятым реле и как проверить дело в самом реле или в датчике температуры радиатора?

на вискомуфте ж есть еще один вентилятор? Если да — то смело можно.Датчик температуры радиатора — это (ЕСЛИ НЕ ОШИБАЮСЬ) не датчик, а термовыключатель. Т.е. он или замкнут, или разомкнут. Тестером.

Юра 80 , т.е. я так понимаю что проблема именно в реле. Правда если его достаешь перестает работать и печка и поворотники . немного неудоно, но пока придет новое — потерплю.Вентилятор один, кондишки и климы нет:

Юра 80 , прочел твой вот этот пост, но у меня ситуация ведь другая ?!На панели температура верная и сегодня при езде по городу стрелка выше 90 не поднялась. Как-то писал что трещало реле. Так вот это именно то реле, которое трещало. Возможно это и были первые симптомы ?!

другая.Там речь идет о датчике температуры, он изменяет свое сопротивление в зависимости от температуры. А я сейчас про термовыключатель. У него положений два — включен и выключен. Ситуация, которая ближе (как мне кажется) — тут расписана Как это дело реализовано в твоей машинке- хез, но думаю, аналогично.

Т.е., если я не ошибаюсь по конструктиву, можно сдернуть с термовыключателя провод — и вентилятор перестанет крутиться. Он где-то на радиаторе должен стоять, или очень близко возле.

На 2.5TDi за вентилятор отвечает реле 273 или 275, которое находится в подкапотном пространстве в коробе с предохранителями. Вынимал его на своем авто и только вентилятор переставал работать, печка, повороты и пр. работали. Причина в датчике, который стоит на радиаторе снизу. Проверь его разъем, контакты — думаю причина там, может банально отгнил. Так же как указал Юра, если поиграться с фишкой, то можно легко его исключить. С мотором 1.8 там места под капотом должно быть столько, что слона получиться спрятать. Поэтому трудностей возникнуть не должно — все легкодоступно.

~~Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 кмAudi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 кмAudi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км~~

Предохранители Ауди 80 Б3 обеспечивают бесперебойную работу электроцепей автомобиля. Последние не могут работать и без реле

Автовладельцу важно знать за что конкретно отвечает тот или иной элемент и способ их подключения

Audi 80 B3 оборудован двумя монтажными блоками. Основной находится под капотом, в моторном отсеке. Дополнительный на приборном щитке.

Таблица предохранителей Ауди 80 Б3

Содержит расшифровку элементов, обозначенных на схеме основного блока под капотом машины. Сравнив номера, можно узнать за что отвечает тот или иной элемент или реле. Перевод выполнен с немецкого.

Предохранители	Мощность, А	Что защищают
F1	15	Противотуманки головного освещения и заднего света
F2	15	Прерыватель аварийной световой сигнализации
F3	25	Клаксон, стоп-сигналы
F4	15	Освещение салона и багажника, прикуриватель, бортовой компьютер, магнитола, климат-контроль
F5	30	Вентилятор охлаждения двигателя на максимальной мощности
F6	5	Правые габариты и правый стояночный свет
F7	5	Левые габариты и левый стояночный свет
F8	10	Правый дальний свет, контрольная лампа дальнего света
F9	10	Левый дальний свет
F10	10	Ближний свет справа
F11	10	Ближний свет слева
F12	15	Панель приборов, лампы заднего хода, бортовой компьютер, блок системы самодиагностики, ЭБУ АБС, ЭБУ блокировки дифференциала, контрольная лампа подушек безопасности
F13	15	Топливный насос
F14	5	Подсветка номерного знака, освещение бардачка, освещение под капотом, подсветка панели приборов
F15	25	Электродвигатель стеклоочистителя, вентилятор охлаждения двигателя, поворотники, ЭБУ климат-контроля
F16	30	Обогрев заднего стекла, обогрев наружных зеркал заднего вида
F17	30	Вентилятор печки
F18	5	Задний стеклоочиститель, управление электрическими зеркалами заднего вида
F19	10	Центральный замок, штатная сигнализация
F20	30	Вентилятор охлаждения двигателя на первой скорости
F21	10	Блок диагностики, регулятор холостого хода
F22	80	Дизель
F23	30	Управление электрическими сидениями
F24	—	Опозновательные знаки такси и полиции, водяной насос
F25	30	Подогрев сидений, подогрев лямбда-зонда
F26	—	Дополнительная розетка
F27	20	ЭБУ мотора
F28	15	ЭБУ мотора
F29	10	Стоп-сигналы
F30	10	Полиция, такси
F31	15	ЭБУ АБС, ЭБУ дифференциала
F32	20	Электронный блок управления мотором

Реле:

Реле	За что отвечает
1	Противотуманные фары
2	До 1990 года: Вентилятористемы охлаждения двигателя на высокой скоростиС 1990 года: Не используется, можно устанавливать реле стеклоподъемника (343)
3	Включение вентилятора охлаждения двигателя при неработающем двигателе (213)
4	До 1990 года: Не используетсяС 1990 года: Омыватель фар
5	Разгрузочное реле (214)
6	До 1990 года: Кондиционер (305)С 1990 года: Вентилятор системы охлаждения двигателя на высокой скорости
7	Звуковой сигнал
8	Автоматическую коробку передач (или перемычку на автомобилях с механической КПП) (30)
9	Прерывистый режим работы очистителя и омывателя ветрового стекла
10	Топливный насос (215)
11	Вентилятор системы охлаждения мотора на низкой скорости
