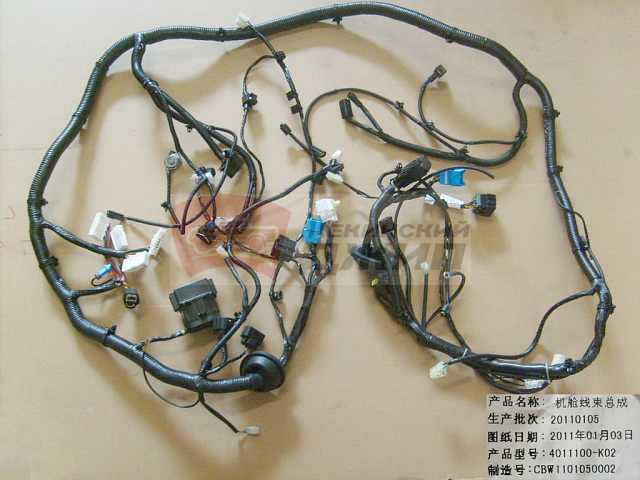

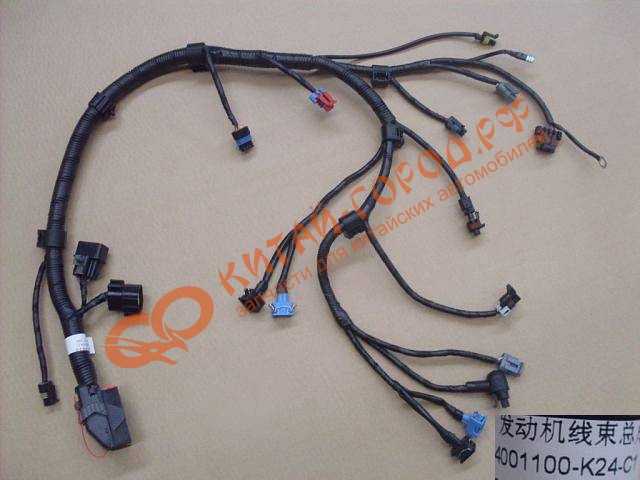

Ховер н3 подкапотная проводка

Точки подключения автосигнализации на Great Wall Hover 2008

Разъем щитка приборов:Общий концевик дверей без задержки (-) – белый/синийконцевик багажника (-) – красный/белыйконтроль запуска двигателя по тахометру – белый/черныйручник – зелёный/черный, разорвать диодом (от лампочки минус висит)

Добраться до щитка не так уж и просто.Справа щиток приборов держится клипсой и болтом, но они прикрыты всей центральной консолью (магнитофон и климат):

снять две мягкие боковины по обеим сторонам, в которые упираются колени человека;
снять внутренность пепельницы, за ней один болтик;
два болта над дисплеем;
отщелкнуть верхнюю пластиковую пластину над центральным воздуховодом (там три защелки, есть три щели куда пихать тонкую отвертку);
за пластиной три шурупа.

И тогда добираемся к заветному болтику

Повороты на аварийке: зелёный/красный и зелёный/черный

Ц.З. в пороге водителя (управление минусами) – серый/черный, серый/яркий красный

Блокировка блока управления двигателемСзади блока предохранителей: 5-й предохранитель 10А зеленый тонкий

Замок зажигания: белый и красный – 12 Вольтзеленый – зажигание основноежелтый – печкасиний – АСС.

Автозакрывание стекол:(стоит контролер в каждой двери), напаиваемся на блоке кнопок через диоды (маленькие) на каждую кнопку, управляем диодами минусом (но не от дополнительного канала сигнализации, а минусом через реле, а то у автосигнализации не хватает силы тока). Одновременно подаём «+» от того же канала сиги на желтый провод замка зажигания.

Если ставить автозапуск, то надо разрезать зелёный/желтый провод (зажигание) на блоке управления Ц.З (он стоит справа за бардачком), иначе сработает Ц.З. при глушении двигателя от блока дистанционного запуска.

В машине стоит автозакрытие люка при вынимании ключа с замка зажигания (там микровыключатель на замке).Если хотите автозакрывание люка от сигнализации (при подхвате зажигания от блока автозапуска автозакрывания не будет), то надо:в верхней водительской стойке через Н.Р. контакты реле разорвать синий/красный толстый провод (зажигание) (реле запитать от того же провода), а управлять этой реле надо от белого тонкого (-) провода на замке зажигания (провод присутствия ключа в замке).

Иммобилайзера нет. Сигу ставим за дисплеем, концевик капота возле резинки ограничителя закрытого капота.

Установки автосигнализации на Great Wall Hover H3 2009

Для установки сигнализации с автозапуском снимал панель приборов, бардачок, подторпедник, накладку рулевого колеса, накладку центральной консоли, накладку кик панели. Операция неприятная, но не сложная. Приступим?

Далее снимаем накладку водительской кик панели.

За подторпедником разъем замка зажигания.

За панелью приборов на разъеме.

Для установки рамки обходчика на замок зажигания (ставил Starline ВР-03) снимаем накладку руля.

Поворотники берем на кнопке аварийки.

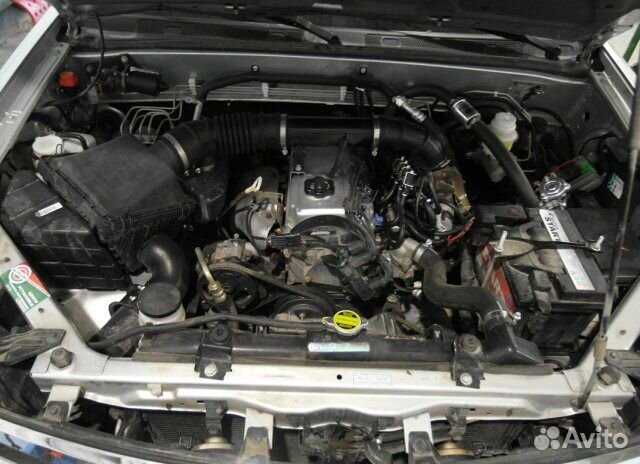

Под капотом.

В салоне за бардачком справа находится блок ЦЗ, необходимо разрезать зелено-желтый провод к нему (иначе штатка будет открывать замки после АЗ).
