Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099
Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.
При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.
На схеме ниже показано как найти блок с предохранителями.
Сразу под ветровым стеклом блок с предохранителями
Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.
Как открыть блок предохранителей
Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.
Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя
Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.
Извлечение предохранителя из блока
На фото ниже показан внешний вид блока без крышки.
Блок с предохранителями вид сверху
Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.
Предохранитель задних противотуманных фонарей
Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.
Снятие и замена воздушного фильтра Лада Гранта своими руками
Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Реле, клапан и включение очистителей фар |
| F7 | 30 | Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке |
| F16 | 15 | Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр |
| F3 | 10 | Освещение салона автомобиля, свет задних фонарей |
| F6 | 30 | Стеклоподъемники |
| F10 | 7,5 | Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя |
| F5 | 20 | Клаксон |
| F11 | 7,5 | Габаритный свет заднего правого фонаря |
| F2 | 10 | Аварийная сигнализация |
| F4 | 10 | Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель |
| F15 | 7,5 | Дальний свет правой фары |
| F14 | 7,5 | Дальний свет левой фары |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |
Engine compartment
An engine control unit can be installed in the engine compartment on the right side, which may contain some fuses and relays.
Diagram
Circuit breakers
| F01 | 30A Ignition coil cyl. 1 |
| Ignition coil cyl. 2 | |
| Ignition coil cyl. 3 | |
| Ignition coil cyl. 4 | |
| Ignition coil cyl. 5 | |
| Ignition coil cyl. 6 | |
| Interference suppression capacitor for ignition coils | |
| F02 | 30A Programmable cooling system thermostat |
| Electric coolant pump | |
| Intake camshaft position sensor | |
| Solenoid valve VANOS, intake side | |
| Intake camshaft position sensor | |
| Solenoid valve VANOS, exhaust side | |
| F03 | 20A Crankshaft sensor |
| DME control unit | |
| Fuel tank vent valve | |
| Air mass meter | |
| Oil condition sensor | |
| Crankshaft sensor | |
| F04 | 30A Heating of the engine ventilation system |
| Lambda probe before catalytic converter | |
| Lambda probe 2 before catalytic converter | |
| Lambda probe behind catalytic converter | |
| Lambda probe 2 behind the catalytic converter | |
| F05 | 30A Injector relay |
| F06 | 10A EAC Sensor |
| Electronics box fan | |
| Muffler damper | |
| Fuel Tank Leak Diagnostic Module | |
| Junction box (K6304) | |
| Hot-wire air flow meter | |
| F07 | 40A Valvetronic relay (WT) |
| F09 | 30A Electric coolant pump |
| F010 | 5A Crankcase ventilation heating relay |
| Ignition coil cyl. 1 | |
| Ignition coil cyl. 2 | |
| Ignition coil cyl. 3 | |
| Ignition coil cyl. 4 |
Relay
- A6000 – DME control unit
- K6300 – Main relay of the DDE system
- K6319 – Relay Valvetronic (VVT)
- K6327 – Injector relay
- K6539 – Relay for heating the crankcase ventilation system
Блок предохранителей и реле BMW E34
Блок управления высотой подъема клапана 8 цил. Автомобиль выпускался в, ,, и году в двух вариантах кузова: седан E60 и универсал E Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации. Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится схема предохранителей в bmw f10 bmwclub ru багажном отсеке за правой боковой крышкой.
Он находится за вещевым ящиком еще его могут называть бардачком.
Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку. Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень. Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:.
схема предохранителей в bmw f10 bmwclub ru Шестым поколением BMW 5 series является F Годы выпуска ф,, и За это время серия прошла один рестайлинг. Данное бмв производилась в нескольких вариантах кузова: универсал Touring — F11, седан — F10 и лифтбэк — F Мы представляем общую информацию про предохранители bmw f10 и блоках реле, а так же оригинальную инструкцию по эксплуатации на русском языке.
Всего в данной серии находятся 2 основных блока реле с предохранителями. Если звук моторчика слышно, то все еще можно спасти. Да, слышно. BMW 5 series 2. Замена топливного фильтра. Посмотри в моем БЖ про заправку есть пару постов…. Вот такое дело так что советую менять фильтр как можно чаще и заправляться только качественным топливом…я для себя давно уже выработал схему отстоя саляры и заправки ее потом схема предохранителей в bmw f10 bmwclub ru выкачивания сверху погружным насосом, а вся вода, парафин и примеси тяжелее саляры и опускаются.
BMW 5 series Турбо — трактор. Задняя ступица привет Денис. В общем решил заехать на диагностику тормозной, ибо чувствовал сзади небольшое биение.
Выберите серию
FAG норм И идет же вместе с подшипником. К вечеру напишу. BMW 5 series xd st2. Стрелка уровня топлива. Занимался ремонтом машины и по тупости высадил АКБ в ноль.
Сел до такой степени, что машина не реагировала абсолютно ни на какие действия. Подкинули зарядник под капот, закончили с ремонтом, запустили… Show more. Сьем клемы помог. BMW 5 series «Первый дизель».
Доброго дня товарищи! Доливая незамерзайку, заметил что мокрит соединение. Кто знает? Мне пригодилось. Верхний патрубок радиатора. Недавно заметил, что верхний патрубок радиатора касается ну и соответственно трется о пластиковый воздуховод, практически лежит на. Сам патрубок находится в такой скобе-поддержке все ок, все на… Show more. BMW 5 series Чёрный бумер i xdrive.
Замена тросика двери. Вот и меня постигла участь как и многих владельцев БМВ, только у меня не пыльник порвался, а отломалась пластиковая деталь и на морозе ручка перестала открывать, пока схема предохранителей в bmw f10 bmwclub ru отогреется.
У меня доводчики, я полностью вытаскивал и замок, и моторчик, потому что если не вытаскивать моторчик, то нужно быть осьминогом, чтобы трос сдернуть. Как то сдернул, тяжелее было его вставить. BMW 5 series Бомба. Друзья, помогите! Медиаплеер перестал видеть телефон как блютуз! Конкретнее: перестала играть Музыка и пропали иконки с интернета и музыки.
Схема предохранителей бмв е60
Телефон подключается только как хэндсфри. Звонки делать могу… Show more. Сталкивался с таким. Просто удали телефон из подключённых к авто и законекть заново. Спасибо, но это не помогало.
.10 Таблица предохранителей
Сервисное обслуживание и эксплуатация
Руководства ￫ BMW ￫ 3 (E46) (БМВ 3)
Таблица предохранителей
|
Номер |
Подключенные потребители |
Ампер |
|
1 |
Противотуманные фары, задние противотуманные фары |
15 |
|
2 |
Аварийная световая сигнализация |
15 |
|
3 |
Звуковой сигнал, обогреваемые сиденья |
30 |
|
4 |
Часы, освещение багажного отсека, косметическое зеркало, лампа для чтения, розетка/прикуриватель, бортовой компьтер, полноавтоматический кондиционер, радио, система автопроверки (Auto-Check-System) |
15 |
|
5 |
Вторая ступень скорости вентилятора системы охлаждения |
30 |
|
6 |
Правые задний габаритный огонь, передний габаритный огонь |
5 |
|
7 |
Левые задний габаритный огонь, передний габаритный огонь |
5 |
|
8 |
Дальний свет правой фары, индикатор дальнего света |
10 |
|
9 |
Дальний свет левой фары |
10 |
|
10 |
Ближний свет справа, двигатель регулирования угла наклона фар справа |
10 |
|
11 |
Ближний свет слева, двигатель регулирования угла наклона фар слева |
10 |
|
12 |
Комбинация приборов, фара заднего хода, система автопроверки (Auto-Check-System), АКП, блокировка дифференциала, бортовой компьютер, система регулирования скорости движения, лампочка освещения салона с задержкой выключения, электронный термовыключатель, функционирование вентилятора системы охлаждения после прекращения работы двигателя |
15 |
|
13 |
Топливный насос |
15 |
|
14 |
Лампочка освещения номерного знака, освещение приборов, освещение моторного отсека, освещение вещевого ящика, автоматический кондиционер |
5 |
|
15 |
Указатели поворота, стеклоочистители, насос системы омывания стекол, подогрев форсунок системы омывания стекол, вентилятор системы охлаждения (блок управления включением вентилятора системы охлаждения после прекращения работы двигателя), кондиционер |
25 |
|
16 |
Обогрев заднего стекла, обогрев внешних зеркал заднего вида |
30 |
|
17 |
Вентилятор, автоматический кондиционер |
30 |
|
18 |
Электрическое регулирование внешних зеркал заднего вида, омыватель заднего стекла (универсал) |
5 15 |
|
19 |
Система замков с центральным управлением, отопление цилиндров механизма открывания дверей, сигнализация |
10 |
|
20 |
Первая ступень вентилятора системы охлаждения, включение вентилятора после прекращения работы двигателя |
30 |
|
21 |
Самостоятельная диагностика/подключение диагностического прибора |
10 |
|
22 |
Свободен |
— |
Электрические стеклоподъемники, электрический люк и электрическая регулировка сиденья снабжены автоматическими предохранителями, которые после устранения неисправности автоматически включаются снова. Предохранительные адаптеры находятся слева от дополнительного блока предохранителей слева под приборной панелью.
|
Номер |
Подключенные потребители |
Ампер |
|
23 |
Свободен |
— |
|
24 |
Свободен |
— |
|
25 |
Отопление лямбда-зонда |
5 |
|
26 |
Розетка прицепа |
30 |
|
27 |
Система зажигания/впрыска |
10 |
|
28 |
Система зажигания/впрыска |
10 |
|
29 |
Стоп-сигнал |
10 |
|
30 31 |
Система регулирования скорости движения в сочетании с автоматической коробкой передач, АБС, блокировкой дифференциала |
5 15 |
|
32 |
Система зажигания/впрыска |
10 |
Предохранители 27 и 28 снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur».
Passenger compartment
The main fuse and relay box is located behind the glove compartment, also called the glove box. To access, remove the protective cover. See the video at the end of the article for more details.
Fuse box diagram
Designation
| R1 | Windshield wiper motor 2 (included in fuse box / relay plate) |
| R2 | Motor wiper 1 |
| R3 | Rear window relay |
| R4 | Rear wiper relay |
| R5 | Fuel Pump Relay (FP) (in Fuse / Relay Housing) – If Equipped |
| R6 | Circuit 2 Disconnect Relay (in Fuse / Relay Housing) – If Equipped |
| R7 | Main ignition switch relay (in the fuse / relay housing) |
| R8 | Circuit breaker relay 1 |
| R9 | Headlamp washer pump relay |
| R10 | Secondary air pump relay (AIR) |
| F1 | – |
| F2 | (5A) Auto dimming rearview mirror |
| F3 | – |
| F4 | (5A) Multifunction control module 3 |
| F5 | (7.5A) Multifunction control module 4 |
| F6 | Not used (^ 08/05) |
| F7 | – |
| F8 | (5A) Audio equipment CD changer |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | (20A) Multipurpose module |
| F13 | (5A) Assembly-i-drive module control module |
| F14 | – |
| F15 | – |
| F16 | (15А) Horn-RH |
| F17 | (5A) Navigation system |
| F18 | (5A) Audio CD changer (^ 11/04) |
| F19 | (7.5A) Alarm, keyless entry |
| F20 | (5A) Dynamic stability control |
| F21 | (7.5A) Door control module – driver’s side, electric rearview mirror, passenger side |
| F22 | – |
| F23 | (10A) Navigation system, TV tuner |
| F24 | – |
| F25 | – |
| F26 | (10A) Telematics |
| F27 | (5A) Door control module – driver’s side, telephone |
| F28 | (5A) Multifunction control module 4, parking control module |
| F29 | (5A) Heated front seats |
| F30 | (20A) Charging socket, cigarette lighter |
| F31 | (30A) Dynamic stability control (^ 08/05) |
| F32 | (30A) Electric seats, heated front seats |
| F33 | (30A) Electric seat-passenger |
| F34 | (30A) Audio device amplifier |
| F35 | (20A) Fuel pump (FP) H08 / 05) |
| F36 | (30A) Multifunction control module 2 |
| F37 | – |
| F38 | Not used (^ 08/05) |
| F39 | (30A) Wiper motor |
| F40 | (20A) Audio system (^ 08/05) |
| F41 | (30A) Multifunction control module 2 |
| F42 | (30A) Electric actuator |
| F43 | (30A) Headlamp washers |
| F44 | (30A) Trailer control module |
| F45 | (20A) Trailer socket (^ 08/05) |
| F46 | (40A) Heated rear window |
| F47 | Not used (^ 08/05) |
| F48 | (20A) Rear window wash / wipe system |
| F49 | (30A) Heated front passenger |
| F50 | – |
| F51 | (50A) Multifunction control module 3 |
| F52 | (50A) Multifunction control module 2 |
| F53 | (50A) Multifunction control module 2 |
| F54 | (60A) Engine management |
| F55 | – |
| F56 | (15A) Central locking |
| F57 | (15A) Central locking |
| F58 | (7.5A) Datalink Connector (DLC) Instrument Control Module |
| F59 | (5A) Steering column control module |
| F60 | (7,5A) Air conditioner (AC) |
| F61 | (10A) Luggage, glove box lamp, multifunction display |
| F62 | (30A) Rear power windows |
| F63 | (30A) Multifunction control module |
| F64 | (30A) Rear power windows |
| F65 | (40A) Dynamic stability control |
| F66 | (50A) Fuel filter heater – Diesel |
| F67 | (50A) Heater / air conditioner (AC) |
| F68 | – |
| F69 | (50A) Engine coolant fan motor |
| F70 | (50A) Secondary air injection (AIR), if fitted |

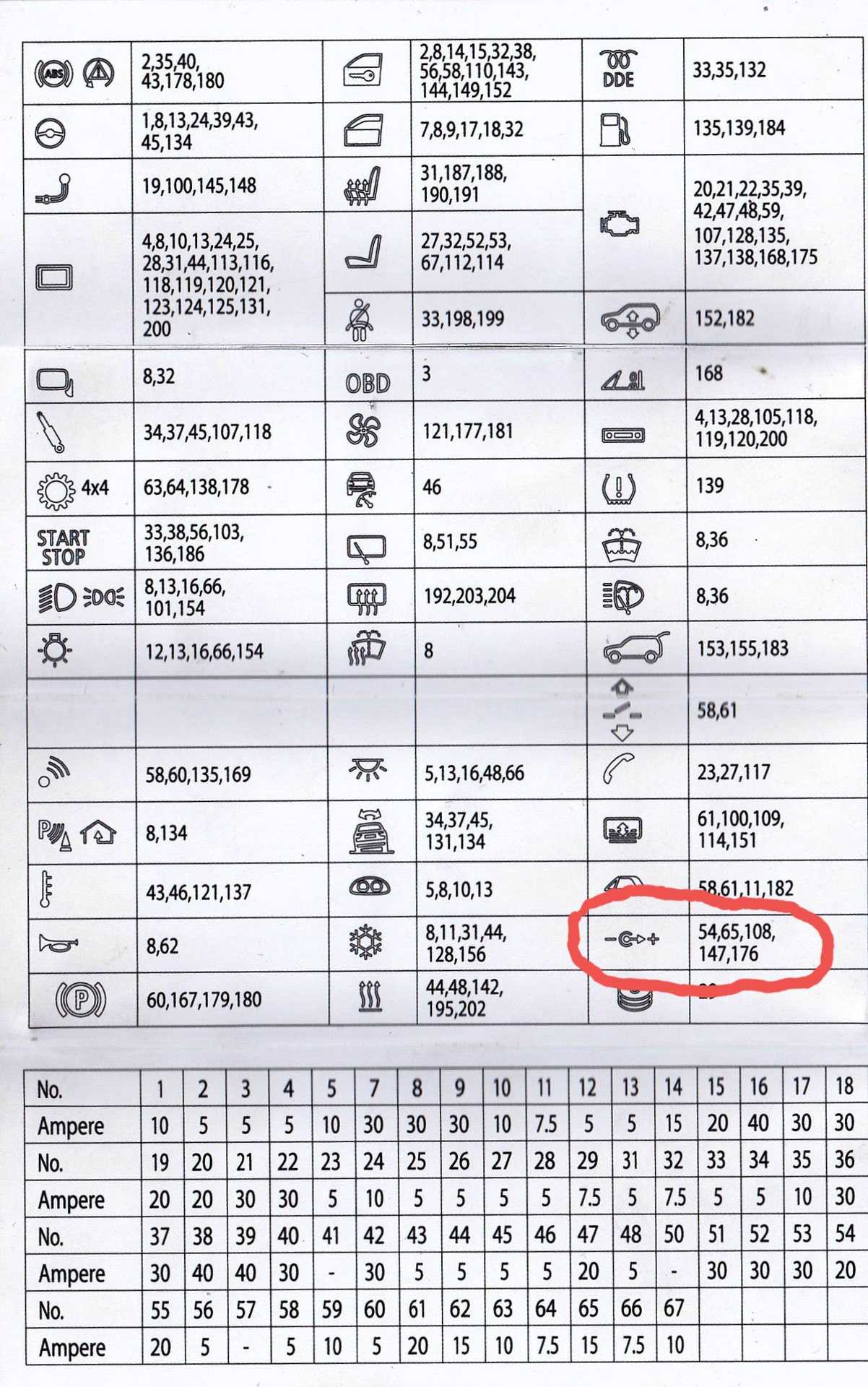

Example of fuse card
Русский перевод ошибок с приборной панели
RELEASE PARKINGBRAKE-Отпустить стояночный тормозCHECK BRAKE FLUID-Проверить уровень тормозной жидкостиSTOP! ENGINE OILPRESS-Стоп! Низкое давление масла в двигателеCOOLANT TEMPERATURE-Температура охлаждающей жидкости*BOOTLID OPEN-Открыт багажникDOOR OPEN-Открыта дверьCHECK BRAKE LIGHTS-Проверить стоп-сигналыCHECK LOWBEAM LIGHTS-Проверить ближний светCHECK TAIL LIGHTS-Проверить свет задних фонарейCHECK PARK LIGHTS-Проверить габаритный светCHECK FRONT FOGLAMP-Проверить свет пер. противотуманных фарCHEK REAR FOGLAMP-Проверить свет задних противотуманных фарCHECK NUMPLATE LIGHT-Проверить освещение номерных знаковCHECK TRAILER LIGHTS-Проверить фонари прицепаCHECK HIGHBEAM LIGHT-Проверить дальний светCHECK REVERSE LIGHTS-Проверить фонари заднего ходаTRANS.
FAILSAFE PROG-Аварийная программа АКППCHECK BRAKE LININGS-Проверить тормозные колодкиWASHER FLUID LOW-Долить воды в бачок омывателяCHECK ENGINE OIL LEV-Проверить уровень масла в двигателеIGNITION KEY BATTERY-Заменить аккумулятор ключа зажиганияCHECK COOLANT LEVEL-Проверить уровень охлаждающей жидкостиLIGHTS ON?-Включен свет?CHECK STEERING FLUID LEV-Проверить масло гидропривода рулевого управления
Блоки предохранителей в салоне
Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:
Назначение и номинал предохранителей Тойота Королла 150 приведены в таблице:
| Обозначение F | Цепь питания | Номинал |
| 1 | ЭБУ | 30 Ампер |
| 2 | Поворотники | 40 Ампер |
| 3 | Запасной | — |
Расшифровка реле.
| Обозначение R | Цепи управления |
| 1 | Главное реле поворотных индикаторных огней |
| 2 | Реле электропривода вентилятора печки |
| 3 | Реле по цепи «зажигание включено» №1 |
Блок В Тойота Королла 150 располагается ниже приборки. Внешний вид блока.
Схема позиций предохранителей показана на рисунке:
| Обозначение F | Защищаемая цепь | Номинал |
| 1 | Предохранитель управления стартером, форсунками, АКПП блокированием | 7.5 Ампер |
| 2 | Противотуманки | 15 Ампер |
| 3 | Запасной | |
| 4 | Цепи управления стартером, управление впрыском | 25 Ампер |
| 5 | Система замка центрального | 25 Ампер |
| 6 | Запасной | |
| 7 | Стопы, цепи блока АБС, управление форсунками | 10 Ампер |
| 8 | Питание разъема диагностического | 7.5 Ампер |
| 9 | Задний ход, стеклообогреватель цепи управления зарядом аккумуляторной батареей, заднего вида зеркало, аварийка, поворотники, сигнализатор ремня безопасности | 10 Ампер |
| 10 | Корректор светового потока фар, электроусилитель рулевого управления, АБС, система управления курсовой устойчивости, система многофункционального управления | 10 Ампер |
| 11 | Стеклоомыватель | 15 Ампер |
| 12 | Запасной | |
| 13 | Очиститель лобового стекла | 25 Ампер |
| 14 | Обогреватель боковых и задних зеркал. Кондишн | 10 Ампер |
| 15 | Сидений подогрев | 15 Ампер |
| 16 | Освещение передней панели, фонари задние, номерной знак освещение, габариты, противотуманки, управление форсунками, фары передние. | 10 Ампер |
| 17 | Приборки освещение, освещение переключателей на руле, освещение бардачка | 7.5 Ампер |
| 18 | Запасной | |
| 19 | Стеклоподъемники управление передние | 20 Ампер |
| 20 | Стеклоподъемник задний правый привод | 20 Ампер |
| 21 | Стеклоподъемник задний левый привод | 20 Ампер |
| 22 | Электропривод управления люком | 20 Ампер |
| 23 | Прикуривател ь | 15 Ампер |
| 24 | АКПП (блокировка), система аудио, блок управления кузовом Smart Entry | 7.5 Ампер |
| 25 | Запасной | |
| 26 | Обогреватель зеркал, ЭБУ | 10 Ампер |
| 27 | Запасн. | |
| 28 | Запасн. | |
| 29 | Противотуманка задняя | 7.5 Ампер |
| 30 | Блокиратор руля, блок управления подушек безопасности, КПП робот, ЭБУ | 7.5 Ампер |
| 31 | Приборная панель | 7.5 Ампер |
Наименование, обозначения и назначения реле приведены в таблице.
| Обозначение R | Наименование |
| 1 | Реле электропривода охлаждения |
| 2 | Реле света фар переключения |
| 3 | Реле КПП (робот) |
| 4 | Реле фар |
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
